Теплые фасадные панели преимущества, виды, технология монтажа

Технология производства

Стройматериал изготавливается на заводах: в качестве основных «ингредиентов» для фасадного «бутерброда» выступают пенополиуретан или полистирол и клинкерная плитка, которую производят из глины. Плитку обжигают при высоких температурах для достижения максимальной прочности материала.

Этапы производства панелей:

• Матрица помещается в пресс-форму.
• Выкладывается плитка, имитирующая кирпичную или каменную кладку.
• В матрице размещаются пластиковые профили.
• Заливается полимер (пенополиуретан или пенополистирол), в результате полимеризации которого образуется цельный элемент.
• Многие производители используют OSB-3 для придания жесткости конструкции.
• Швы листов покрываются кварцевым составом, который способствует прочности собранной из панелей конструкции и служит базой для затирания стыков.

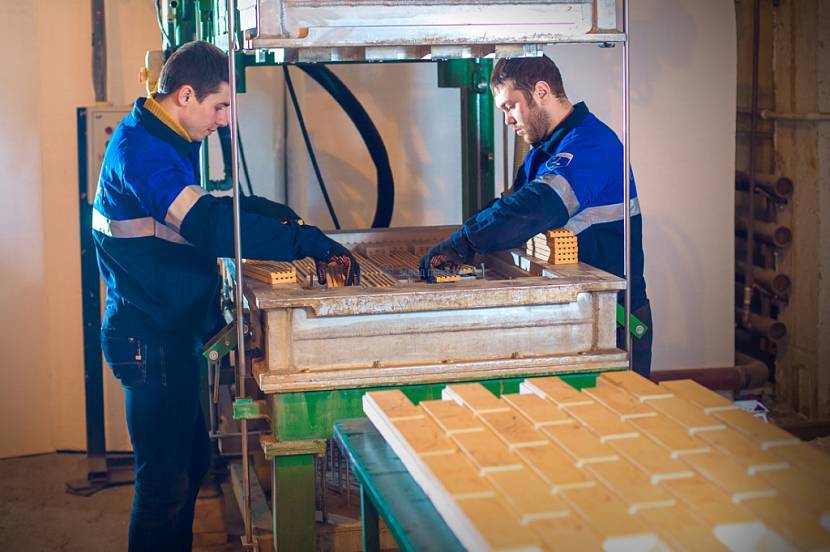

Укладка клинкерной плитки в матрицуИсточник penoplast48.ru

Порядок монтажа

При условии правильной сборки фасадных термопанелей можно достигнуть абсолютной идентичности поверхности с кирпичной кладкой. Учтите, что габаритные размеры, конструкция, способ крепления от данного описания могут незначительно отличаться, так как технология изготовления панелей постоянно совершенствуется.

Виды фасадных термопанелей

Последовательность монтажа:

По всему периметру фасада отбиваем единый уровень высоты. Не забываем контролировать диагональ каждой стены. Если диагональ имеет отклонение до пяти сантиметров, устраняем дефект с помощью прокладки из любого влагостойкого жесткого материала. Если отклонение более значительно, применяем обрешетку.
Вдоль горизонта цоколя здания отмечаем линию начала отделки. На ней монтируем алюминиевый цокольный профиль — отлив для дождевой воды и стартовая рейка. Профиль желательно закрепить ниже уровеня пола помещения на 20 см
по фасадам здания крепим вертикальные маяки.
Обратите внимание! Для предупреждения деформации конструкции необходимо оставить зазор между цокольным профилем и отмосткой.
Возможен вариант монтажа без цокольного профиля, если есть необходимость часть панели заглубить в грунт. В таком случае необходимо уложить ровные деревянные брусья или стальной уголок в качестве временной монтажной опоры.
Монтаж панелей начинаем вести от левого угля здания
Закрепляем обшивку саморезами или дюбелями. Для создания оптимальной плотности их необходимо обычно восемь. Термопанели крепим рядами слева направо

Швы, которые образуются в местах стыка панелей, заполняем полиуретановой пеной.
Важно! После закрепления первого ряда панелей, во избежание циркуляции за обшивкой воздуха, необходимо полиуретановой пеной заполнить зазор между цокольным профилем и стеной здания.
Заключительный этап работы — затирка швов специальной морозостойкой смесью. Работы необходимо проводить при плюсовой температуре

Затирать швы можно сразу после установки панелей, или через некоторое время.

Здание наполовину обложенное термопанелями

Монтаж своими руками

Фасадные панели для наружной отделки дома пользуются популярностью еще и благодаря тому, что с их установкой может справиться даже непрофессионал. Из-за большой площади поверхности стены, покрываемой всего лишь одной панелью, монтаж производится в кратчайшие сроки. Специальные замки, предусмотренные в конструкции стройматериала, помогают качественно и прочно закреплять панели между собой.

Сборка фасадных панелей для наружной отделки дома может быть произведена одним из следующих способов:

• с помощью крепежа на подготовленную обрешетку из металла или дерева;
• с помощью особого клея.

Монтаж фасадов из металла с полимерным покрытием

Для установки таких панелей на фасад создается каркас из направляющих, расположенных вертикально. Панели крепятся на эту конструкцию горизонтально. Допускается и вертикальный способ крепления металлических фасадных панелей. Но при этом страдает герметичность стыков. Вся система фасадных панелей и несущей конструкции разработана так, чтобы элементы крепления не были заметны после сборки. В процессе монтажа применяются шурупы-саморезы или гвозди из материала, не подверженного коррозии. Сборка металлических фасадных панелей для наружной отделки дома требует наличия доборных элементов, которые повышают затраты на проведение таких работ примерно на 30%.

Монтаж фасада из древесных волокон

На кромке таких панелей имеется перфорация. Крепеж с помощью скоб и шурупов осуществляется через эту перфорацию на саморезы.

Монтаж фасадных панелей из винила

Элементы крепятся друг к другу без особого труда. Из них можно образовывать секции разных размеров. У отдельной панели внизу есть защелка, а наверху — кромка, с помощью которой панели крепятся к поверхности стены с использованием саморезов. Там же находится еще одна защелка. Нижняя и верхняя панели скрепляются этими замками, скрывая перфорированный верх. Таким образом, место крепежа становится невидимым. Монтаж панелей происходит внахлест. Начинают сборку от земли, закрывая поверхность стены горизонтально. Отверстия для саморезов имеют зазор для компенсации разбухания и сжатия стройматериала под воздействием температур. Гвозди для крепежа производятся из алюминия для предотвращения появления на облицовке следов от ржавчины.

Монтаж полиуретановых панелей

Сборка осуществляется по схеме «паз-гребень». Монтаж происходит вертикально. К каркасу крепление производится с помощью шурупов из нержавейки, которые незаметны на поверхности после установки.

Монтаж фасадных сэндвич-панелей

К обрешетке такие панели закрепляются саморезами. Подходят саморезы как по дереву, так и по металлу. На бетонных стенах для закрепления фасада применяются дюбели. Взаимное соединение сэндвич-панелей происходит по принципу «паз-гребень». Это предохраняет наружную поверхность здания от попадания влаги и создает надежную сцепку панелей друг с другом. Для обработки стыков используется специальная мастика, полиуретановые прокладки, лента или пена. Швы по торцам можно заполнить как с помощью пены монтажной, так и с использованием ваты минеральной. Затем на эти швы накладываются планки.

Монтаж фиброцементных панелей

Наружная облицовка зданий панелями из фиброцемента осуществляется с применением кляммеров пазо-гребневым способом. В основе конструкции находится каркас из дерева или металла. Плитки требуется покрасить после сборки фасада эмалью из акрила или полиуретана высокого качества. Для крепежа допустимо использовать также заклепки, саморезы или гвозди.

Монтаж фасада из керамогранита

Установки фасада из керамогранита происходит, преимущественно, с помощью специального двухкомпонентного клея на основе полиуретана. Плитки клеятся на ячеистую стекловолоконную поверхность, которая не допустит осыпания осколков панели в случае ее повреждения.

Расчет толщины утеплителя

Главная задача теплоизолятора – сохранить тепло. Для этого нужно подобрать подходящий материал необходимой толщины. Алгоритм расчетов следующий.

Рассчитывают теплосохранение стены по формуле Rs=(1/a(b))+R1+ R2+R3+(1/a(h)), где

• Rs – теплосопротивление стены;
• R1, R2, R3 – сопротивление теплопередачи каждого слоя «пирога»;
• a(b) – коэффициент теплоотдачи стены внутри;
• a(h) – коэффициент теплоотдачи наружной поверхности.

Затем рассчитывают минимальное тепловое сопротивление для климатической зоны. Формула: Rain=Q/U, где

• Rmin – искомый показатель;
• Q – толщина слоя в мм;
• U – теплопроводность материала.

Цены на качественные термопанели

При выборе термопанелей необходимо ориентировать в первую очередь на характеристики, но немаловажной является цена. Цены разнообразны и зависят в основной от утеплителя и облицовочного покрытия

Сейчас я приведу среднестатистические цены.

1. Термопанели облицованные клинкерной плиткой – это довольно-таки популярный выбор. Средняя цена 720 рублей за квадратный метр. Они совмещают в себе хорошие теплоизоляционные свойства и отличный внешний вид.
2. Пластиковые термопанели – средняя цена 550 рублей за квадратный метр. Прекрасный выбор для малого бизнеса по приемлемой цене.
3. Керамика и керамогранит — средняя цена 800 рублей за квадратный метр. Имеют отличный внешний вид и отлично впишутся в строгий стиль, например, загородного дома.
4. Металлические термоплиты — средняя цена 1300 рублей за квадратный метр. Отлично показывают себя в условиях сурового климата и имеют большой срок эксплуатации.
5. Панели с декоративной штукатуркой — средняя цена 800 рублей за квадратный метр. Хороший выбор для любителей данного покрытия.

Так
же, важной характеристикой является толщина. Панели бывают 30, 50, 60, 80, 100
и 120 миллиметров

Эта характеристика определяет степени теплопроводности и,
соответственно, влияет на цену.

Оптимальный выбор для умеренного климата – это 60 миллиметров. Эта толщина обеспечит оптимальную изоляцию стен и позволит «дышать» дому.

Фасадные термопанели – облицовка и обшивка одновременно

Панели имитируют натуральные материалы: камень, кирпич, дерево. При хорошем исполнении визуально определить разницу трудно, но панели быстрее монтируются и стоят дешевле в пересчете на квадратный метр. Отсутствие мокрых процессов позволяет заниматься отделкой независимо от сезона.

Панели с утеплителем

Панели со слоем полистирола или пенополиуретана сделаны по принципу сэндвича. С их помощью одновременно с отделкой выполняют дополнительное утепление стен. Фасадные панели с утеплителем для наружной отделки дома классифицируют по нескольким признакам:

• толщине – 40, 60 и 80;
• типу утеплителя – полистирол или пенополиуретан;
• фактуре – имитация кирпича, природного камня;

Панели монтируют по технологии «вентилируемый фасад» на профили. В этом случае между стеной здания и облицовкой есть технический просвет, позволяющий циркулировать воздуху. Это не позволяет образовываться конденсату и защищает материал стен от плесени.

Заводы, выпускающие панели, предлагают для каждого цвета доборы, углы, софиты для подшивки крыши, финишные планки, другие элементы, чтобы избежать резки панелей и большого количества остатков. Многие производители предлагают выпуск под заказ панелей и дополнительных элементов определенного размера.

Клинкерные панели

Плитка, имитирующая кирпич, бывает керамическая и клинкерная, соответствующие панели называются клинкерными. Из-за большой площади клинкерные панели монтируются намного быстрее и проще, чем плитка, которую нужно клеить поштучно. Производители декларируют срок службы до 50 лет, но так как материал новый, нет достаточной статистики по сроку службы.

Строителей, которые обладают большим опытом работы с материалом, не так много, потому что технология сравнительно новая. Один из показателей хорошего исполнения – швы между панелями незаметны после затирки, фасад не отличается от отделанного плиткой. Фасадные термопанели с утеплителем соединяются по принципу «шип-паз», при монтаже получаются швы 1 мм.

Если теплоизоляция дома выполнена хорошо, нет смысла переплачивать за двухслойные панели, можно сэкономить и выполнить облицовку клинкерными панелями без утеплителя.

Панели из ПВХ

Пвх – недорогой, стойкий к внешним воздействиям материал. Неплохие отзывы встречаются на фасадные панели «Я фасад» из поливинилхлорида фирмы «Гранд лайн», имитирующие натуральный камень. Достоинства материала – привлекательная стоимость за квадратный метр и большие размеры элементов (0,46 кв. м), что ускоряет монтаж. Панели защищают и украшают стены, но об утеплении придется позаботится дополнительно.

Термопанели из металла

Металлические панели для фасада дома состоят из нескольких слоев: пространство между пластинами заполнено утеплителем. Наиболее часто используется холоднокатаная оцинкованная сталь. Цинк защищает металл от коррозии. Также иногда применяется алюминий с полимерным покрытием.

Металлический сайдинг не выгорает, не боится перепадов температур. Металл позволяет имитировать фактуру материала, добиться наиболее реалистичной имитации.

Технология утепления

Вне зависимости от используемой технологии монтажа утеплителя, процедура подготовки стен обязательна. Все материалы покупаются перед монтажом. Покупка дополнительных расходников в процессе — это плохой расчет материалов, что может привести к некачественному монтажу утеплителя.

Подготовка материалов

Как правило, у рабочих есть габаритный план здания. Значит, требуемое количество материала всегда можно рассчитать. Это площадь стен минус площадь окон. Получившуюся площадь утеплителя нужно увеличить на 20 процентов. Исходя из расхода на площадь утеплителя рассчитываются крепежи, прикидываются требуемые инструменты. Примерный расход крепежей на кв.м. утеплителя содержится на сайтах производителей.

Необходимые материалы и инструменты

Помимо утеплителя придется приобрести герметик для герметизации швов. Для разных утеплителей требуются разные расходники. В случае использования пенопласта, к герметику нужно купить еще армирующую сетку, штукатурку, клей и дюбели.

Для минеральной ваты потребуются саморезы и железные рейки. Саморезы и клей — нужны для монтажа сэндвич панелей.

Вот примерный список инструментов для утепления поверхности здания:

1. леса для работ на высоте;
2. набор шпателей для герметизации стыков, подготовки стен и нанесения клея;
3. дрель;
4. страховка.

После того, как все инструменты готовы, а материалы отформованы, можно начинать монтаж утеплителя.

Подготовка стен

В первую очередь убирается старое покрытие: штукатурка и потрескавшаяся краска счищается с поверхности стены панельного дома. В обязательном порядке нужно промазать все стыки шпаклевкой и заделать гипсом или раствором все щели в панелях. Монтаж утеплителя осуществляется только на максимально чистую, ровную стену. Если стена скошена, это нужно учитывать при монтаже. Как именно – расскажем чуть позже.

После того, как стены подготовлены можно начинать монтаж утеплителя. Подробно мы распишем только монтаж пенопласта, как наиболее популярного и эффективного материала.

Монтаж утеплителя

На стену наносится клей один за другим, снизу вверх крепятся плиты пенопласта.

После того, как все плиты приклеены, нужно дополнительно прикрепить пенопласт дюбелями. Для этого через плиту сверлится отверстие, которое по длине должно доходить до стены. После этого вставляется расширительный зонт и забивается дюбель. Зонт должен быть на одной поверхности с остальной плоскостью утеплителя, для этого его нужно немного утопить. Это необходимо для последующего армирования. Ничего сложного в монтаже пенопласта нет, это достаточно быстрый и надежный способ обеспечить тепловую защиту здания.

Утепление межпанельных швов

При подготовке стен необходимо произвести герметизацию межпанельных швов. Для этого нужно:

1. Вскрыть стык.
2. Зачистить шов от старой замазки, герметика и грязи.
3. Следующий шаг это подготовка подложки под новый утеплитель. Для этого шов заполняется монтажной пеной.
4. В еще не застывшую пену утапливается теплоизоляционная трубка.
5. Трубка сверху запенивается. После затвердевания излишки монтажной пены срезаются.
6. Весь стык заделывается герметиком.

Армирование

Пенопласт не нуждается в щитовых материалах, как минеральная вата. Однако это хрупкий материал, поэтому его покрывают штукатуркой. Для этого утеплитель армируют, после чего железная сетка с помощью дюбелей крепится к поверхности.

Для многоэтажных зданий армирование производится встык. Процесс внахлест может привести к расслоению штукатурного слоя. В качестве подготовки к армированию создаются отверстия под дюбели. После того, как сетка натянута, в эти отверстия вбивают штыри.

Грунтование

Армированную поверхность необходимо загрунтовать перед шпаклевкой. Грунтовку лучше наносить в 3 слоя, а штукатурить сразу после высыхания.

Штукатурка

Отделка штукатуркой и покраска, позволяет спрятать пенопласт под красивым фасадом. Ни один человек не заметит стыков между панелями дома или листами утеплителя. При этом, дом будет смотреться обновленным, будто после капитального ремонта.

Покраска

Красят штукатурку водостойкими красками. Если бюджет утепления достаточно большой, то можно использовать утепляющую краску для закрепления материала. Однако это удовольствие не из дешевых, поэтому стоит дважды подумать над подобными тратами.

Особенно трудные участки стен

Особенно трудными участками считаются углы и окна. Чтобы утеплить углы в обязательном порядке используется герметик. В оконные проемы придется поставить качественный стеклопакет, а торцевые части все так же закрыть пенопластом с последующим армированием и штукатуркой. Не забывайте, что после окончательной отделки, фасад здания должен выглядеть единым целым.

Источник

Теплоизоляция дома снаружи

Большинство специалистов в сфере строительства утверждают, что осуществлять теплоизоляцию дома необходимо исключительно с наружной стороны. Для этих целей используют минеральную вату в виде плит или матов с показателями плотности более 80 кг/м³. По толщине утеплитель должен быть от 10 см, этого вполне достаточно, чтобы сберечь тепло в период сильных морозов.

Применяя эту технологию можно достичь:

• улучшения тепло аккумуляции стен;
• увеличения срока эксплуатации здания;
• отсутствия потерь площади помещения;
• упрощения отделочных работ.

Рабочий процесс по утеплению жилища осуществляется в таком порядке:

• подготавливается поверхность;
• устанавливается каркас;
• закрепляется утеплитель;
• монтируется ветроизоляционное устройство;
• устанавливается вторая обрешетка;
• выполняется облицовка.

Подготовительные работы

Перед тем как выполнить монтаж необходимо нанести пароизоляционную пленку таким образом, чтобы ее шершавая сторона была обращена к стене. Благодаря этому будет обеспечиваться гидроизоляция и воздухообмен. Укладка пленки должна осуществляться внахлест. Для закрепления используют степлерные скобы.

Монтаж теплоизолятора

При выполнении следующего этапа необходимо смонтировать металлическую обрешетку. Для этого металлические профиля необходимо установить вертикально и закрепить саморезами к стене. Расстояние между профилями зависит от того какой ширины сам материал. Прокладку для минваты осуществляют встык при помощи специальных упор. Для дополнительного укрепления матов можно использовать дюбеля.

Чтобы создать двойной слой утеплителя необходимо сделать горизонтальную обрешетку поверх вертикальной

При этом очень важно укладывать материал таким образом, что швы не накладывались друг на друга

Защита от ветра и отделка

На установленную минеральную вату монтируют специальную мембрану при помощи дюбелей, которая является эффективным способом защиты от ветра

При ее монтаже важно не допустить расхождение швов, их необходимо склеивать скотчем. В итоге мы имеем целостную конструкцию, которая закреплена на металлических профилях

Поверх нее для более надежной фиксации необходимо установить горизонтальный профиль, который будет прижимать теплоизолятор и одновременно являться каркасом для крепления сайдинга.

Помните, что выполнять наружные работы необходимо максимально точно, поскольку неправильный монтаж может повлечь за собой попадание воды на минеральную вату, а это, в свою очередь, приводит к порче материала, последующей замене утеплителя и прочим нежелательным расходам.

Приближаемся к финишу

Последними двумя этапами монтажа фасадной плитки с утеплителем является затирка. На всю поверхность наносится затирочный слой и с помощью щетки растирается по всей поверхности. Проводить расшивку нужно не меньше чем через сутки после усадки на клей (не забывайте, что между этими двумя этапами еще лежит крепление дюбелями). После затирки, нужно тщательно вымыть поверхность губкой. Затирка швов и их мойка дело не быстрое, но, что поделать, один из минусов.

Давайте подведем итого нашего обзора и небольшой инструкции по монтажу плит для утепления фасадов.

ПЛЮСЫ:

• Легкость монтажа, отсутствие мокрых процессов;
• Привлекательный внешний вид, имитирующий кирпич или камень;
• Хорошая теплоизоляция.

МИНУСЫ:

• Более высокая стоимость, перед, скажем, штукатуркой «Короед»;
• Необходимость тщательной затирки швов, с последующим отмыванием раствора.

Если вы любите экспериментировать, почему бы не использовать теплые фасадные панели? Но, это будет довольно долгий эксперимент. В Википедии сказано, что панели служат от 50 до 100 лет. Так, что узнать о результатах смогу, наверное, наши внуки.

Зачем нужна контробрешетка

Обрешетка и контробрешетка — понятия, которые часто путают. Обрешетка необходима для крепления к ней элементов покрытия.

Контробрешетка крепится перпендикулярно обрешетке и выполняет функцию вентиляции и одновременно закрепляет гидробарьер.

Контррейки необходимо устанавливать в стенах на обшивку, либо на стропильные доски.

Стены домов, которые обустроены контробрешеткой, называются вентилируемыми.

При вентилируемом фасаде обеспечивается сохранение свойств материалов пирога и предотвращается образование влаги и плесени.

• https://remvizor.ru/steny/ukladka-uteplitelya-na-steny.html
• https://vse-otoplenie.ru/kak-pravilno-ukladyvat-uteplitel-na-stenu
• https://kvotoplenie.ru/kak-pravilno-ulozhit-uteplitel-na-stenu.html
• https://StrojDvor.ru/strojmaterialy/uteplenie-doma-fasada/
• https://pro-instrymenti.ru/strojka/kak-uteplit-dom-mineralnoj-vatoj/
• https://stroyrem-nn.ru/article/uteplenie-sten-doma-iznutri-vybor-materialov-i-osobennosti-montazha
• http://mirdizajna.ru/kak-pravilno-ukladyvat-uteplitel-v-karkasnye-steny/
• https://haikara.ru/raznoe/tehnologija-ukladki-uteplitelja-na-steny.html
• https://PromStroiEkspertiza.ru/stroitelstvo/tehnologiya-ukladki-uteplitelya.html
• https://krovlyaikrysha.ru/kak-ulozhit-uteplitel-na-stenu.html
• https://ProUteplenie.com/steny/ukladka-uteplitelya-na-steny-instruktsiya-po-montazhu-ot-karkasa-do-vneshney-otdelki-rekomendatsii
• https://expert-dacha.pro/stroitelstvo/steny/uteplenie-st/snaruzhi.html

Преимущества и недостатки

Фасадная конструкция, напоминающая внешне сайдинг, обладает улучшенными эксплуатационными характеристиками, а именно:

• экологичностью;
• имитацией под натуральные материалы;
• повышенным уровнем прочности.

Панели могут применяться как комплексным образом для цельной обшивки здания, так и частичным (для фундамента строения). Эффектно подчеркивают отдельные элементы дома по типу арок, колонн. Данный вид облицовочного материала также используется для отделки оконных и дверных проемов.

К основным преимуществам материалов стоит отнести:

• возможность быстрого монтажа любого фасада;
• простота монтажа, что позволяет самостоятельно обшивать дом своими руками, прочитав пошаговое руководство;
• приобретение опрятного и аккуратного внешнего вида здания, стены которого были недостаточно ровными;
• высокий уровень защиты стен от воздействия факторов по типу дождя, снега, ветра, мороза и ультрафиолета;
• утепление здания благодаря применению производителем технологии утепленного вентилируемого фасада;
• продолжительный срок эксплуатации, больше 35 лет;
• широкий ассортимент, позволяющий подобрать желаемую текстуру и цветовую гамму;
• высокий уровень устойчивости к коррозии.

Фасадная конструкция не нуждается в специальном систематическом уходе. Чтобы сохранять идеальный внешний вид, достаточно мыть облицовочный материал пару раз в год водой из мойки повышенного давления.

Среди недостатков стоит выделить:

• высокую стоимость;
• необходимость следовать рекомендациям специалистов при обшивке стен здания (в противном случае срок эксплуатации стеновых панелей значительно уменьшается).

Фото домов, обшитых фасадными панелями:
