Парапетные газовые котлы: преимущества и недостатки

Как установить парапетный отопительный котел

СНиП 31-02-2001 (СП 55.13330)СНиП II-35-76 (СП 89.13330)СНиП 42-01-2002 (СП 62.13330)СП 41-104-2000

Требования к помещению под парапетный котел

  • Парапетные котлы до 30 кВт, могут устанавливаться в помещении, с общей площадью до 7,5-8 м². Под нужды допускается использовать кухню и хозяйственные помещения.
  • Минимальная высота потолка не менее 2,2 м.
  • Вентиляция помещения – в котельной должна присутствовать работающая приточно-вытяжная вентиляция. Двери устанавливают без порогов. Обязательно наличие открывающихся окон.
  • Освещение – на каждый 1 м³ котельной, должно приходиться не менее 0,03 м², оконного проема.
  • Особенности эксплуатации – обслуживание газового оборудования проводится как минимум 1 раз в году. Вместе с работоспособностью котла, проверяется работа приточно-вытяжной вентиляции. О сделанной проверке, составляется акт.
  • Ввод в эксплуатацию котла, возможен только после обследования представителем органов надзора, соблюдения всех требований, относительно правильного подключения газового оборудования.

Дымоход для парапетного котла

  1. Горизонтальный участок, суммарно не должен превышать 3 м.
  2. При прохождении плит перекрытия, используют специальный блок – разделку.
  3. На оголовок дымохода, устанавливают конденсатоуловитель и защиту от ветра.
  4. Дымоход устанавливают под небольшим наклоном от котла, чтобы предотвратить стекание конденсата внутрь устройства.

Как защитить парапетный котел от ветра

  • Отсутствует ветровая защита на оголовке дымохода. Кожух, изготовленный в заводских условиях, уже имеет специальную вставку, защищающую от порывов ветра. Защиту можно сделать из любой оцинкованной стали, прикрепив ее к кожуху пресс-шайбами или клепками.
  • Выставлены неправильные настройки – чтобы не задувало парапетный котел, потребуется понизить допустимое давление газа, при котором модуль будет сохранять работоспособность.
  • Недостаточная интенсивность тяги – устройство газохода сделано таким образом, что малейшие нарушения в тяговых характеристиках, приведут к отключению котла. Для устранения проблем, проверяют правильность подключения дымохода и исправляют допущенные ошибки.

Чтобы предотвратить возможные отключения котла в результате порывов ветра, лучше доверить установку агрегата квалифицированному специалисту, имеющему лицензию на проведение данных работ.

Плюсы и минусы газовых парапетных котлов

Парапетные котлы имеют преимущества и недостатки. Главное, при выборе газового агрегата точно знать для каких целей он приобретается и где будет расположен. Так как в будущем это позволит избежать финансовых трат на ремонт из-за некачественной работы теплогенерирующего устройства.

Рассмотрим положительные моменты при установке и использовании:

  • Компактный размер, может размещаться на стене и не займет полезного пространства.
  • Система дымоотвода и вентиляции, заключенная в коаксиальной трубе, очень удобна и легко монтируется.
  • Требования к установке минимальны, для настенного размещения требований нет, для напольного — форточка и дверной проем не менее 80 см.
  • Агрегат можно установить своими руками, требований к установке нет.
  • Строгий и современный дизайн может вписаться в любой интерьер, краска не выгорает и легко моется.
  • Автоматика и датчики температуры и давления делают котел очень безопасным.
  • В помещении, где расположен газовый котел, необязательно ставить радиаторы, так как при работе корпус нагревается.

К минусам парапетного агрегата можно отнести энергозависимость и небольшую мощность: газовые агрегаты устанавливаются для небольших квартир или домов.

Особенности теплоносителя

Чтобы сэкономить, некоторые жильцы высотных домов начинают отбирать для своих потребностей воду из системы отопления. Это довольно опасная авантюра, так как такая вода содержит добавки, предназначенные для защиты внутренних стенок труб от коррозии и наслоений.

Как результат, это может серьезно навредить здоровью. Выбирая парапетный газовый двухконтурный котел для своего жилища, рекомендуется внимательно изучить все технические параметры нагревательного прибора. Некоторые модели очень чувствительны к качеству заливаемой в систему воды. В этом плане в более выгодном положении оказываются владельцы частных домов – они могут использовать для отопления любой требуемый теплоноситель.

Рейтинг ТОП-5 парапетных газовых котлов

Парапетные котлы лишены многих недостатков настенных моделей, поэтому их ассортимент постоянно увеличивается.

Рассмотрим наиболее популярные модели:

Лемакс Патриот-12,5

Напольный энергонезависимый парапетный котел отечественного производства. Мощность агрегата составляет 12,5 кВт. Это подходит для помещений площадью до 125 кв. м.

Основные характеристики агрегата:

  • КПД — 87 %;
  • температура теплоносителя — 80°;
  • давление в системе — до 2 Бар;
  • расход газа — 0,75 м3/час;
  • габариты — 595x740x360 мм;
  • вес — 50 кг.

Котел одноконтурный, но возможно присоединение внешнего бойлера. Это позволит получить полноценную линию ГВС.

Лемакс Патриот-20

Напольный парапетный котел производства таганрогского завода. Мощность агрегата — 20 кВт, поэтому размер помещения не должен превышать 200 кв. м.

Выполняется только базовая задача — нагрев теплоносителя. При необходимости расширить функционал следует приобрести и подключить внешний накопительный бойлер.

Параметры котла:

  • КПД — 87 %;
  • температура теплоносителя — 80°;
  • давление в системе — до 2 Бар;
  • расход газа — 1,2 м3/час;
  • габариты — 670x790x400 мм;
  • вес — 67 кг.

Пользователи и специалисты отмечают малый расход топлива, что увеличивает эффективность агрегата и позволяет получить заметную экономию.

Лемакс Патриот-16

Еще один образец отечественной теплотехники. Парапетный напольный котел мощностью 16 кВт, предназначенный для использования в помещениях до 160 кв. м.

Как и прочие модели серии Патриот, это одноконтурный агрегат со стальным теплообменником.

Его характеристики:

  • КПД — 87 %;
  • температура теплоносителя — 80°;
  • давление в системе — до 2 Бар;
  • расход газа — 0,95 м3/час;
  • габариты — 670x790x400 мм;
  • вес — 67 кг.

Агрегаты серии Патриот мощностью 16 и 20 кВт представляют собой одну и ту же конструкцию, только у одной из моделей искусственно снижена производительность.

Лемакс Патриот-10

Продукт инженеров из Таганрога. Парапетный котел мощностью 10 кВт подойдет для дачного или частного дома площадью до 100 кв. м.

  • КПД — 87 %;
  • температура теплоносителя — 80°;
  • давление в системе — до Бар;
  • расход газа — 0,6 м3/час;
  • габариты — 595x740x360 мм;
  • вес — 50 кг.

ОБРАТИТЕ ВНИМАНИЕ!
Надежность и низкий расход топлива делают парапетные котлы Лемакс Патриот наиболее удачным выбором для всех пользователей.

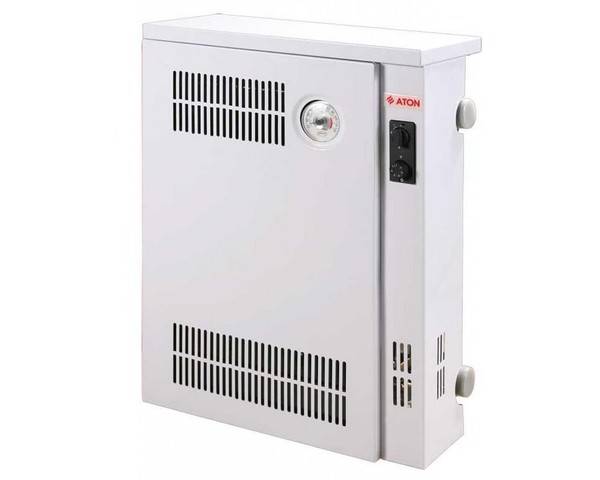

ATON Compact 12,5Е

Газовый парапетный котел украинского производства. Мощность модели — 12,5 кВт, а площадь обслуживания — до 160 кв. м. Энергонезависимый агрегат, предназначенный для напольного монтажа.

Основные параметры котла:

  • КПД — 90 %;
  • температура теплоносителя — 90°;
  • давление в системе — до 1,5 Бар;
  • расход газа — 1,39 м3/час;
  • габариты — 630x700x275 мм;
  • вес — 50 кг.

Агрегат оснащен теплообменником из нержавеющей стали, имеет защитный газовый клапан.

Плюсы и минусы

К достоинствам парапетных котлов следует отнести:

  • отсутствие потребления электроэнергии;
  • не используется внутренний воздух, отсутствует дополнительная нагрузка на вентиляционную систему;
  • нет необходимости присоединения к общему дымоходу;
  • низкое потребление топлива;
  • экономичность, практичность, устойчивость к внешним нагрузкам.

Недостатками моделей можно считать:

  • монтаж требует проделывать отверстие в стене от 25 до 31 см диаметром;
  • установка возможна только возле наружной стены;
  • нет возможности обеспечить полнофункциональный контроль и защиту узлов и деталей агрегата (у энергонезависимых моделей).

Несмотря на имеющиеся недостатки, парапетные котлы высоко оцениваются пользователями. Спрос на них постоянно растет.

Лофт

В этом году стиль остается востребованным. Его часто используют для того, чтобы обустроить кухни, совмещенные с гостиной. Такое объединение дает больше свободного места, что только подчеркнет все детали лофта.

Например, стилисты обыгрывают кладку из кирпичей, провода или бетонные стены. На фотографиях хорошо показано, как удачно это может выглядеть гостиной, которая объединена с кухней. Для лофта подбирают шероховатые и неоднородные поверхности, грубые материалы. В квартирах, оформленных в таком стиле, устанавливают настенные светильники. При этом свет направляют вдоль стенок. За счет этого тени падают так, что неравномерные поверхности выглядят объемными. Первое время к лофт относились с опаской, но он быстро стал популярным. Дизайнеры не скрывают материалы для отделки и даже их подделывают. Чтобы имитировать бетонную поверхность и подтеки, используют декоративную штукатурку.

Обслуживание

Некоторые неисправности, выявленные в процессе эксплуатации, можно устранить самостоятельно:

  • Проблемы с датчиком тяги. Он может вызывать аварийное отключение при отличной тяге. Ложное срабатывание происходит из-за окисления контактов – их нужно зачистить. Если датчик окончательно сломался, его несложно поменять на новый.
  • Проблемы с запальником. Розжиг не происходит из-за слабого горения фитиля. Как исправить положение? Выставить нужную мощность пламени. Об этом можно подробно прочесть в инструкции. Также к оборудованию прилагается схема подключения и техпаспорт.

Практически в любом специализированном магазине можно купить узлы и детали, подлежащие замене. Ремонт разрешено выполнять только работнику, имеющему соответствующий допуск.

Какой выбрать парапетный газовый котел для отопления частного дома?

Сначала вы должны решить, для каких целей нужен прибор. Одноконтурные котлы выполняют только отопительные функции, двухконтурные поддерживают дополнительно горячее водоснабжение.

Второй критерий выбора — мощность устройства.

Самый сильный агрегат — не значит самый лучший, поскольку при недогрузе котла возрастает его износ. Точная мощность газового оборудования определяется проектом и зависит от площади отапливаемого помещения, температурного режима региона, давления в системе и т. д.

Для средней полосы России принят расчёт мощности 1 кВт = 10 м2 при высоте потолков 2,7 м. Поправка на низкие температуры, угловое размещение и пр. включает 20-30% запас при приблизительном расчёте.

Третий момент, который нужно учитывать, — место установки котла. Парапетные агрегаты размещают обязательно у внешней стены, поскольку их коаксильные дымоходы выводятся горизонтально на улицу. Нельзя, чтобы они выходили на балконы, лоджии, террасы, в окна соседей.

Расстояние до конструктивных элементов дома и стен из горючих материалов должно составлять не менее 30 см. По типу выхода дымохода парапетные котлы бывают лево- и правосторонние, а по типу крепления — настенные или напольные.

Виды газового оборудования для отопления

Отопительные котлы различаются по размерам, объему КПД, степени нагрева, мощности, типу камеры сгорания, способам вывода продуктов горения.

Котел  с дымоходом

При установке дымохода то трубу необходимо вывести в строго вертикальном положении вверх. При монтаже соблюдаются требования безопасности. Высота дымоотвода зависит от типа конструкции котла.

Холодный воздух поступает к горелке изнутри здания через поддувало, поднимается к топке, где поддерживается горение. Сила пламени, интенсивность сгорания регулируются шириной открытия дверцы.

Размещать такие котлы необходимо только внутри отдельных помещений. К котельным предъявляется ряд требований. Например, нормативы по площади, наличие дверей, окна, оборудование хорошей вентиляции.

Система турбины

Турбинное устройство отличается герметично закрытой топочной камерой, которая не вытягивает воздух из комнаты м предотвращает риск отравления газами.

Сама турбина становится вентиляционной системой принудительного характера, полностью выводящей продукты сгорания из камеры.

Воздухообмен происходит через коаксиальный дымоход, который выводится через отверстие в ближайшей стене. Можно его установить строго горизонтально или поднять вверх, но первый вариант эффективнее.

Коаксиальная конструкция – это две трубы, между которыми остается расстояние. Через эту прослойку происходит подача свежего воздуха через низ к топке, а сквозь меньшую трубу выходят газы.

Наконечник защищает трубу от попадания мусора, мелких животных или птиц.

Оборудование разжигается от электрической искры, поэтому котел должен быть подключен к электросети.

Парапетный котел

Отличие парапетного котла от турбинного в том, что воздух поступает в аппарат не принудительно.

В остальном оборудование имеет много сходств, например, закрытое топочное пространство, установку коаксиальных дымоотводов.

Типы газового оборудования для обогрева

Оборудование классифицируют по типу вывода продуктов газовой отработки, видов камеры сгорания. Рассмотрим основные типы котлов.

Турбированные системы

Эти котлы оборудованы закрытой камерой сгорания газа, поэтому не используют воздушные массы помещения.

Отличительной чертой оборудования является наличие турбины, которая выполняет функцию принудительного вентилятора для вывода продуктов сгорания, то есть угарных газов.

Преимуществом их является то, что скорость вращения турбины регулируется, в зависимости от давления газа. Следовательно, обеспечивается необходимое давление внутри камеры, что увеличивает КПД работы котла.

Атмосферный воздух поступает через коаксиальный дымоход. Он представляет собой трубу, внутри которой находится меньшего диаметра другой воздуховывод. Через больший радиус поступает атмосферный воздух, соответственно, через меньший выводят продукты сгорания. Крепится дымоход к сквозному отверстию в стене. Выброс воздушных масс происходит в принудительном порядке, с помощью турбины.

Такого рода котлы оборудованы электроподжигом, то есть требуют подключения к электросетям. Они дороже, по сравнению с дымоходными котлами.

Парапетные котлы

Этот вид оборудования отличается от турбированных систем тем, что поступление и вывод воздушных масс происходит естественным путем, без принудительной вентиляции.

Как функционирует котел

Энергонезависимый газовый котел снабжается пьезоэлектрическим розжигом – для этого на его корпусе есть специальная кнопка. Фитиль загорается и поджигает газовую горелку.

При установке в оборудование системы автоматики котел поджигается в автоматическом режиме, в зависимости от показаний датчиков. Более надежные, универсальные и простые в эксплуатации – энергонезависимые модели газовых парапетных котлов, поэтому они пользуются большей популярностью на отечественном рынке.


Устройство энергонезависимого парапетного котла

Работает парапетное газовое оборудование по простой и понятной технологии: от фитиля поджигается газовая горелка котла и нагревает теплообменник, по которому при помощи циркуляционного насоса или естественным током перемещается рабочая жидкость. Газ будет гореть, пока температура воды в системе отопления не достигает заданного ручными или автоматическими регуляторами уровня, после чего газ автоматически отключается перекрытием газового клапан на входе в котел. Фитиль в это время работает, и готов в любой момент снова поджечь горелку, как только температура воды в системе опустится ниже заданных параметров, и поступит команда на подогрев.

Группа безопасности газового котла состоит из следующих узлов и элементов:

  1. Термопара, которая устанавливается прямо в пламени горелки;
  2. Датчик контроля тяги устанавливается на выходе камеры сгорания;
  3. Термодатчик и термометр.

Группа безопасности парапетного котла и системы отопления Для чего нужна термопара: она под действием тепла от пламени горелки вырабатывает напряжение небольшой величины, которое управляет положением газового клапана. Если горение в камере приостанавливается, то напряжение в термопаре исчезает, и клапан автоматически закрывается, перекрывая поступление газа в котел.

При отсутствии воздушной тяги в котле теплообменник быстро нагревается до +65°C и выше. Сигнал от пластины теплообменника поступает на подающий газовый клапан, он закрывается, и горение заканчивается. Так работает группа безопасности энергонезависимого котла. Если же котле подключен к электросети, то всеми процессами управляет система контроля и автоматики.

Термометр в паре с термодатчиком (термостатом) служат для защиты парапетного котла от повышенной температуры. Механизм работает так: при фиксации термометром критически высокого значения температуры рабочей жидкости в системе он подает команду на термостат, который закрывает подачу газа на горелку котла.

Контрольная автоматика и датчики

Настенное парапетное газовое оборудование пользуется даже большим спросом, чем обычные напольные котлы с обустроенным в здании дымоходом из-за универсальности и нетребовательности к параметрам работы. Например, обычные настенные агрегаты чутко реагируют на изменение давления газа в магистрали, на рубашке котла накипь из-за этого появляется чаще, кроме того, такие агрегаты требуют бесперебойной подачи электроэнергии.

Парапетные котлы на газе менее чувствительны к перепадам давления в трубах подачи газа, а энергонезависимое оборудование вообще не требует подключения в электросети. Дымоход коаксиального типа нетребователен к условиям монтажа: его можно установить и горизонтально, и вертикально, что дает простор для более удобного расположения котла в небольших помещениях.

Обязательно проводите профилактические работы

Основные типы парапетных котлов

Как в квартире, так и в загородном доме могут использоваться приборы, которые можно условно разделить по:

  1. месту монтажа;
  2. наличию автоматики;
  3. мощности;
  4. автономности от электричества;
  5. способу вывода продуктов сжигания газа;
  6. типу теплоносителя;
  7. функциональности;
  8. виду горелки;
  9. цене и так далее.

По месту монтажа приборы могут быть:

  1. настенными;
  2. с установкой на пол.

Первые более популярны, поскольку их мощность зачастую не составляет больше 30 киловатт. Нет, приборы, которые вешают на стены, есть и более мощные, но это уже скорее мини-котельные, которые объединяют в себе несколько приборов по каскадному принципу.

Напольное оборудование зачастую более мощное и позволяет отапливать здания площадью в несколько квадратных километров.

По разновидности дымохода

С этой точки зрения парапетный газовый котел бывает с:

  1. принудительной тягой;
  2. естественной.

В варианте №1 имеют место описанные выше коаксиальные дымоходы, а во втором – традиционные, выполненные в виде трубы и проходящие через кровлю.

Внимание! Нередко встречаются упоминания о турбированных котлах. Это, в принципе, те же настенные парапетные модели, но продукты сжигания топлива в них отводятся через коаксиальный дымоход при помощи специальных вентиляторов. Если тяга естественная, то горелка в котле будет открытой, а воздух подаваться непосредственно из комнаты

А если труба коаксиальная, то он подается снаружи. И такие котлы обычно и используются вместе с парапетными приборами, отчего экологические условия в помещении существенно улучшаются, ведь воздух не сжигается, а поступает снаружи

Если тяга естественная, то горелка в котле будет открытой, а воздух подаваться непосредственно из комнаты. А если труба коаксиальная, то он подается снаружи. И такие котлы обычно и используются вместе с парапетными приборами, отчего экологические условия в помещении существенно улучшаются, ведь воздух не сжигается, а поступает снаружи.

Внимание! Эти дымоходы могут быть горизонтальными и вертикальными, благодаря чему возможности при выборе места под монтаж теплогенератора значительно расширяются

По функциональности

Как мы уже говорили, в приборах парапетного типа может быть один или два контура. В первом случае только отапливается жилище, во втором можно дополнительно обеспечить всех проживающих горячей водой. Они оборудуются проточными нагревателями, преимущественно медными (у этого металла самая лучшая теплопроводимость). Также котлы можно подключать к системе слева, справа или же сразу с обеих сторон, благодаря чему разводка отопления существенно упрощается.

Внимание! Невзирая на то, что приборы изначально предназначались для функционирования на природном газе, при необходимости можно заменить горелку, и они будут весьма эффективно работать и на сжиженном. Читайте так же наш обзор двухконтурных газовых котлов, подробнее. Читайте так же наш обзор двухконтурных газовых котлов, подробнее

Читайте так же наш обзор двухконтурных газовых котлов, подробнее

О теплоносителе

Немногие знают, что использовать воду из отопительных магистралей для бытовых целей нельзя. Но к этому нередко прибегают, если отключается горячая/холодная вода. Многие просто открывают на радиаторе кран и сливают необходимое количество жидкости, чтобы, к примеру, помыть пол.

Но мы не советуем так делать, ведь в этой воде есть такие добавки, которые предотвращают образование разного рода отложений на стенках отопительного оборудования. И если ее использовать, то это может негативно сказаться на вашем здоровье.

По этой причине до того как в квартире установить парапетный газовый котел, тщательно изучите данный нюанс, ведь не все приборы могут работать с таким теплоносителем. А вот в домах, где чистота носителя контролируется самыми владельцами, можно использовать любой прибор, даже не задумываясь о качестве воды.

В качестве небольшого заключения

Как и все остальные отопительные приборы, парапетный газовый котел следует выбирать не только по эксплуатационным качествам, но и по эффективности теплообменника, экономичности и мощности. Более того, если планируется покупка двухконтурного прибора, но нужно учитывать еще и расход воды на каждого человека, проживающего в доме.

Если мощности газового агрегата будет недостаточно, то лучше приобрести более дешевую модель на один контур и установить вместе с ней бойлер.

Чем в принципе между собой могут отличаться напольные или парапетные котлы?

  • Надежностью
  • Экономичностью
  • Техническими характеристиками (мощность, геометрические размеры, диаметры подключений)

Надежность

Надежность зависит от толщины и качества стали, из которой изготовлен теплообменник. На сегодняшний день очень мало производителей указывает, из какого метала они изготавливают котлы. Раньше практически все изготовители указывали эту характеристику, однако сейчас она отошла на задний план. Хорошей считается сталь толщиной 3 мм

Кроме того, помимо толщины, важное значение играет и качество метала. Наиболее адекватно о качестве исполнения теплообменника можно судить по максимальному давлению, которое разрешает производитель в системе отопления

Экономичность

Этот параметр напрямую зависит от конструкции теплообменника и автоматики управления. 95 % современных отопительных аппаратов изготавливаются с применением автоматики итальянской фирмы EUROSiT. Она зарекомендовала себя как наиболее неприхотливое и долговечное устройство.

Теплообменники сейчас применяются “трубчатого” типа, с турбулизаторами, у всех отечественных производителей. Чтобы не углубляться в ненужные подробности, советую смотреть по КПД (коэффициент полезного действия). Этот и только это параметр (а не отзывы соседей) адекватно покажет насколько экономичным будет потребление газа. Хорошим будет КПД 90-92 %. Практически все производители добились этой отметки. Т.е. по экономичности они практически одинаковы. Почему не нельзя судить об экономичности по отзывам? Потому, что у каждого дома разная степень теплоизоляции и следовательно, разные теплопотери. Плюс ко всему каждый человек имеет свою “планку” понятия много или мало.

Технические характеристики

К техническим параметрам можно отнести размеры котла, размеры и расположение подключений, мощность аппарата. И если по габаритам и подключениям все зависит от места установки, то на мощности следует остановиться отдельно.

Мощность котла

Это очень важный параметр, и от правильного его подбора зависит будет котел Вас радовать или нет. Очень частым заблуждением является подбор котла из расчета 1 кВт мощности на 10 квадратных метров. Это очень усредненный показатель, который в наших условиях выдержать практически нереально! И хуже всего, что по этому принципу дают рекомендации и производители.

Однако нужно понимать, что производители дают лишь рекомендации – они не дают никаких гарантий, что с таким расчетом у вас будет тепло.

Обратите внимание, этот метод не учитывает:

  • дом это или квартира (согласитесь, они ведь имеют разные теплопотери)
  • высоту потолка
  • наличие и размеры окон (а также материал. из которого они изготовлены)
  • и самое главное- давление и качество газа! С нашим газом котлы свою номинальную мощность никогда не выдадут! Пример: по нормам, к газовым приборам должно подаваться 13 миллибар, на практике встречается, что 4-5 миллибар. Плюс ко всему, качественный калорийный газ должен иметь синее пламя, а не желтое или красное как это обычно бывает.

Учитывая все эти факторы, нужно понимать что запас мощности должен быть гораздо больше. Реально нужно стремиться практически к двойному запасу, чтобы не мерзнуть зимой.

Приведу небольшую таблицу:

Площадь дома (в квадратных метрах)Необходимая мощность котла (кВт)
до 407-8
40-508-10
50-6010-12
60-7012-16
70-8016
80-9016-18
90-10018-20
100-12020-24
120-150

150-200 30-35

Эта таблица рассчитана для частного дома, для квартиры запас можно брать немного меньше. Самое главное, не стоит бояться взять больший запас- расход газа от этого не увеличится,- котел просто будет быстрее нагревать и дольше стоять в режиме ожидания. Тепла Вам и уюта!
