Паспортизация вентиляционных систем

Профилактика и ремонт вентиляционных систем

• На каждом участке заводится свой образец журнала эксплуатации промышленной вентиляционной системы. В него вносятся данные:

  • о поломках (дата и время обнаружения);
  • об аварийных и плановых остановках оборудования для ремонта, при отключении электричества или теплоносителя;
  • об устранении обнаруженных неполадок и штатном запуске системы;
  • даты, время дежурства и фамилии техников.
• Для каждой установки открывается карточка профилактических и ремонтных мероприятий и паспорт.

• Инструкция по эксплуатации вентиляции содержит ремонтную карту, в которую заносится: дата начала ремонта и окончания, тип ремонта (средний, текущий или капитальный), короткая характеристика работ, определение качества ремонта;
• В журнале по эксплуатации вентиляционных систем каждый месяц планируется проверка и мелкий текущий ремонт. Плановый осмотр определяет состояние оборудования, обнаруживает видимые дефекты, которые заносятся в дефектную ведомость. В ходе текущего ремонта устраняются обнаруженные дефекты, заменяются износившиеся механизмы, оборудование очищается и дезинфицируется (при необходимости). Для текущего и среднего ремонта оборудование не демонтируется, все процедуры проводятся прямо на месте. По окончанию ремонта тестируется функциональность вентиляционной системы, результаты заносятся в журнал по эксплуатации;
• Инженер по вентиляции составляет план капитального ремонта. Оборудование демонтируется и доставляется для ремонта в мастерские. По окончанию ремонта проводится отладка системы и запуск. Все результаты запуска заносятся в действующий образец журнала эксплуатации вентиляционной установки;
• Диагностические осмотры планируются на периоды отключения вентиляции (нерабочий период). Сроки их согласовываются с руководством предприятия и энергетиками;
• В инструкции по эксплуатации вентиляционной установки указываются сроки очистки фильтров, воздуховодов, решеток, вентиляторов. При определении сроков учитывается специфика предприятия;
• Очистка внутренних поверхностей производится через специально оборудованные герметично закрывающиеся лючки;
• Для очистки калориферов используются пневматические установки сжатого воздуха;
• Очистка вентканалов происходит по схеме:
  • вентилятор останавливается;
  • очищаются пылеприемники;
  • наиболее грязные участки чистятся в направлении отсосов.
• Если промышленное производство связано с выделением агрессивных веществ, разрушающих металлические вентканалы, необходимо следить за их целостностью и вовремя ремонтировать. Сроки ремонта определяются рабочей инструкцией по эксплуатации вентиляционных систем;
• Если производство пожаро- или взрывоопасно, 1 раз в 12 месяцев тестируется эффективность работы вентиляции, результаты заносятся в журнал по эксплуатации вентиляционной системы.

Раздел В. Характеристики оборудования

В нем отражаются основные технические характеристики оборудования, заполняются таблицы с характеристиками частей системы, проектные и фактически установленные. В графы таблиц вносятся данные проекта и данные фактических измерений (это итоги актов замеров), заполняются примечания.

В паспорт включены следующие таблицы:

• Вентилятор. Испытания вентиляторов проводят одновременно с испытанием вентиляционных сетей, с ними работающих.
• Электродвигатель.
• Воздухоохладитель.
• Воздухонагреватель.
• Пылегазоулавливающие устройства.

В них вносятся маркировка и характеристики оборудования, заложенного в проекте, а также маркировка фактически установленного оборудования и фактические характеристики, которые оно выдает при работе. Замена оборудования на аналогичное, обеспечивающее те же параметры воздухообмена — это нормальная практика. Однако часто требуется полное соответствие устанавливаемого оборудования проектному. В рассматриваемом паспорте вентиляционной системы приведен пример заполнения именно для такого случая.

Для паспортов вытяжных вентиляционных систем все таблицы не нужны. Там, например, не будет таблицы по теплообменнику, воздухоохладителю. В таком случае их можно либо убрать из паспортов, либо оставить незаполненными, с пометкой «не предусмотрено».

Общие требования к вентиляционной системе

Согласно СанПиН 2.1.3.2630-10 все установленные и смонтированные системы механической приточно-вытяжной вентиляции должны иметь паспорт вентиляционной установки, эксплуатация (обслуживание) механической приточно-вытяжной вентиляции и кондиционирования осуществляется ответственным лицом организации или другой специализированной организацией. Один раз в год проводится проверка эффективности работы, текущие ремонты (при необходимости), а также очистка и дезинфекция систем механической приточно-вытяжной вентиляции и кондиционирования.

Периодичность проведения испытаний систем вентиляции определяется нормативными документами на вентиляцию:

1. Согласно СТО НОСТРОЙ 2.24.2-2011 периодичность наладки систем вентиляции и кондиционирования воздуха устанавливается органами федеральной исполнительной власти или требованиями технологии производства, но не реже одного раза в три года.

2. Согласно ГОСТ Р 53300-2009 периодические испытания систем противодымной вентиляции должны проводиться не реже одного раза в два года.

3. Согласно СП 4425-87 действующие вентиляционные системы должны подвергаться регулярной проверке силами вентслужб или санитарных лабораторий предприятий в следующие сроки:

а) в помещениях, где возможно выделение вредных веществ 1 и 2 класса — 1 раз в месяц;

б) системы местной вытяжной и местной приточной вентиляции — 1 раз в год;

в) системы общеобменной механической и естественной вентиляции — 1 раз в 3 года.

4. Согласно СанПиН 2.1.3.2630-10 системы механической приточно-вытяжной вентиляции должны быть паспортизированы. Эксплуатация (обслуживание) механической приточно-вытяжной вентиляции и кондиционирования осуществляется ответственным лицом организации или другой специализированной организацией. Один раз в год проводится проверка эффективности работы, текущие ремонты (при необходимости), а также очистка и дезинфекция систем механической приточно-вытяжной вентиляции и кондиционирования.

Как видим, периодичность проведения испытаний — от одного месяца до трех лет, в каждом случае определяется индивидуально.

В случае реконструкции вентиляционных систем после изменения технологического процесса, оборудования и перестройки помещения проверка должна осуществляться сразу после реконструкции, независимо от сроков периодического контроля.

Паспортизация по существующей нормативной документации (СНиП)

Паспорт вентсистемы по СНиП необходим при сдаче в эксплуатацию построенного здания. Затем паспортизация данных осуществляется регулярно (1 раз в 5 лет), поэтому в существующем документе предусмотрено несколько аналогичных таблиц, которые заполняются ответственным лицом по мере проведения очередных проверок. В них заносится вся информация о сделанных ремонтах и усовершенствовании вентоборудования. Паспорт вентсистемы — это документ с определённым количеством страниц, который прошит в переплётной мастерской или скреплён пружиной.

Образец паспорта состоит примерно из восьми страниц (не включая разделов о ремонте и замене деталей). К паспорту прилагается образец протокола (акта) и иногда рекомендации по эксплуатации вентсистемы в сокращённой форме.

При необходимости также прилагаются:

1. Протоколы тестирования аэродинамики вентилятора.
2. Протоколы степени герметичности сети.
3. Протоколы степени производства шума системой и вибрации.
4. Протоколы степени избыточного давления и т. д.

Очень часто результаты проведённых работ компания-установщик архивирует в электронном виде, в этом случае в паспорте делается отметка о наличии предусмотренных протоколов и возможности их последующей выдачи в случае необходимости.

Примерная стоимость паспортизации

Калькуляция стоимости паспорта происходит при составлении сметы, которая затем обговаривается с заказчиком. Вторичная паспортизация, которая осуществляется в рамках текущего производственного процесса по контролю за работой СВ, проводится уже со скидкой. Но если заказчик при необходимости повторной паспортизации составляет договор с другой организацией, то работы производятся по полной стоимости.

Цена паспорта в первую очередь зависит от масштабов объекта, общей площади разветвлённости вентиляционной сети, а также от количества оборудования.

Расходы на дорогу и командировочные средства подсчитываются в отдельном документе и затем приплюсовываются к смете. Если объёмы работ по проведению пусконаладочных работ и выдаче паспорта очень большие, то некоторые организации заключают договор на поэтапную оплату услуг.

Стоимость паспортизации СВ колеблется примерно в районе 3000–4000 рублей и зависит от сложности промышленной системы. Некоторые компании предпочитают оценивать свои услуги по площади вентилируемого здания. В этом случае стоимость будет колебаться от 50 до 100 рублей за один квадратный метр.

Кто ведёт паспорт системы вентиляции на предприятии

Паспорт на СВ (систему вентиляции) ведёт уполномоченное лицо, которое несёт полную ответственность за работу оборудования. Это может быть механик, инженер, энергетик или любая компания-подрядчик, если организация не работает в сфере промышленности.

В паспорте вентустановки надо регулярно проставлять отметки обо всех проведённых ремонтных работах, а также о любых изменениях, которые происходили в схеме системы, а также прикреплять имеющиеся акты испытаний, которые были проведены за это время.

Первая страница паспорта на вентиляцию содержит общие сведения о назначении системы, месте её установки и используемом оборудовании

С течением времени набирается много протоколов, поэтому оставляется только самый первый и пять последних в хронологическом порядке.

В этой статье мы постарались как можно подробнее рассказать о том, что такое паспортизация вентиляционных систем, для чего она необходима промышленным предприятиям и организациям, а также кто её может и имеет право проводить. Кроме этого, мы рассмотрели порядок ведения паспорта на систему вентиляции и расчёт стоимости услуг по паспортизации вентиляционных установок.

Как оформляется технический паспорт

Процесс оформления технического паспорта регулируется такими правовыми актами: ГОСТ 2.601-2013 и ГОСТ 2.105-95. Эти нормативы предусматривают составление техпаспорта в материальном виде. Процесс оформления паспорта в электронном виде регулирует ГОСТ 2.610-2006. А если в разделы технического паспорта входит перечень используемых при разработке устройства сплавов и драгметаллов, производитель опирается на ГОСТ 2.105-95.

https://youtube.com/watch?v=ed9AaZd7yVg

Паспорт оформляется в соответствии с совокупностью сроков испытаний и исследований оборудования. Если устройство изготавливается на заказ, то заказчик вправе сам провести необходимые для подтверждения его качества проверки. В случае несоответствия их результатов с данными, заявленными производителем, заказчик предъявляет свои претензии в адрес производителя.

Технический паспорт должен соответствовать требованиям нормативных актов и содержать в себе всю информацию, предусмотренную ими. Чтобы он имел силу, на его страницах должны содержатся даты и подписи от изготовителя. Это основные правила оформления технического паспорта. Только после этого оборудование может получить сертификат и поступить в продажу.

Наличие технического паспорта является основанием для его использования. В нем прописаны все условия, которые делают эксплуатацию устройства безопасной.

Помогла ли вам статья?

ПомоглаНе нравится

Стоимость проведения

В среднем, стоимость проведения всех необходимых операций начинается примерно от 3-5 тысяч рублей и может очень сильно отличаться, в зависимости от конкретной сложности системы и входящего в нее оборудования. Некоторые организации при составлении прайса указывают цену отдельно за квадратный метр, в этом случае расценки начинаются от 60-150 рублей за один квадрат.

Как правило, для проведения процедуры предварительно готовится отдельная смета, которая будет согласовываться с заказчиком. Стоит отметить, что образец самого имеющегося документа и стоимость проведения проверочных работ может меняться, в зависимости от выбранной организации.

Проверка системы

Как и любая другая система, вентиляция нуждается в проверках. Периодическое тестирование оборудования помогает держать его в режиме ежедневной готовности. Техническое обслуживание вентиляционной системы начинается с момента принятия ее в эксплуатацию.

Во время осмотра, в присутствии членов принимающей комиссии, проводятся измерения аэродинамических показателей. Затем данные заносят в специальный документ, который называется паспорт вентиляционной системы.

Цель паспортизации определить эффективность и работоспособность системы, а также проверить совпадения проектных параметров с фактическими.

Изготовление паспорта обязательно для всех видов вентиляционных систем, кроме естественной вентиляции. Для начального заполнения документа необходимо знать следующие параметры:

• фактический адрес расположения объекта;
• вид и назначение вентиляционной системы;
• место расположения оборудования и его инвентарные номера;
• характеристики электродвигателей и вентиляторов;
• протяженность воздуховодов;

Государственные стандарты

Все правила сведены в государственные стандарты – ГОСТ, санитарные правила и нормы – СанПиН, своды правил – СП.

В указанных нормативных актах приводятся расчеты притока воздуха в различные типы помещений, которые зависят от разных факторов. Они регламентируют необходимые параметры воздухообмена и здорового микроклимата, а также устанавливают нормы установки вентиляционного оборудования и его функционирования. Например, согласно ГОСТам, в среднем на один квадратный метр закрытого помещения должно приходиться до трех кубических метров свежего воздуха. Кроме того, на одного взрослого жильца предусмотрено до 30 кубометров в час. В них же указано, что для газифицированных кухонных помещений норма выше, чем для кухонь с электроплитами, – 90 кубометров в час против 60 кубометров. При этом для ванных комнат достаточно 25 куб. м/ч, а санузлов – до 50.

Кроме отечественных стандартов, существуют нормативные документы зарубежного сообщества инженеров Ashare. Если для обустройства собственного коттеджа планируется использовать вентиляционные системы американского производства, то следует ознакомиться именно с ними. В частности, в Ashare 62.1 определены минимально допустимые коэффициенты и параметры для вентиляции, а в Ashare 55 приведены необходимые условия по микроклимату и тепловому комфорту зданий.

Первоначальный этап проектирования вентиляционных коммуникаций заключается в разработке технического задания, в котором обязательно указываются требования по обмену воздушных потоков в каждом помещении здания. Составление подобного документа требует определенных знаний, поэтому если нет уверенности в самостоятельной разработке, лучше пригласить специалистов.

Основные шаги по разработке.

• Определение нормативов по количеству поступаемого воздуха в каждое помещение. Этот параметр необходим для расчета габаритов и сечений воздуховодов, а также для проработки схемы их разветвлений. В дальнейшем с использованием расчетных данных первого этапа выбирают оптимальное решение для расположения вентиляционных каналов.
• Выбор метода подачи воздушных потоков. После анализа технических условий помещений, требований техники безопасности и желаний заказчика выбирают наиболее рациональный вариант. Он может быть естественный, принудительный или смешанный.
• Расчет распределения потоков внутри вентиляционного комплекса. На этом этапе рассчитывают необходимые мощности вентиляторов, объем воздуха, который должен пройти через определенную секцию, и потери каждого блока.
• Вычисление шумовых характеристик и расчет давления звука, которое оказывают воздушные потоки при движении по воздуховодам. Согласно СНиП, шум не должен превышать показатель 70 дБ.
• Завершающий этап – подготовка чертежей с полной детализацией и спецификой каждого узла системы.

На основе разработанного задания выбирается схема системы вентиляции. Необходимо согласовать и утвердить ее до внутренних отделочных работ здания, поскольку при ее внедрении потребуются дополнительные монтажные работы по бурению различных отверстий и каналов. Следует помнить, что некоторые технические помещения требуют установки отдельного вентиляционного цикла. Например, котельная и бойлерная – по требованиям пожарной безопасности, гараж – по техническим требованиям. Методы решения могут быть разные, однако они должны соответствовать техзаданию, обеспечивать простоту монтажа и дальнейшей эксплуатации, то есть придерживаться следующих критериев.

• Количество узлов в системе должно стремиться к минимуму, поскольку чем меньше деталей, тем реже они ломаются.
• Сервисное обслуживание следует организовать таким образом, чтобы оно стало доступным для обычных пользователей – жильцов.
• Если регулировка воздухообмена и настройка микроклимата будут понятны неспециалистам, то это существенно повышает рейтинг оборудования в глазах покупателя, так как снижает затраты на его обслуживание.
• Вентиляционная система должна иметь резервные узлы, которые заменят основные при их поломке и во время техобслуживания.
• Не последним фактором является эргономика: комплекс необходимо грамотно вписать в интерьер дома.

Особенности ведения документа

Знать все сказанное выше очень хорошо — с этим никто не спорит. Но для заказчика работ или для владельца здания важнее другие обстоятельства

Им важно иметь четкие критерии, чтобы понимать, правилен ли паспорт вентиляционной системы, представленный подрядчиком. Еще нужно знать, что вписывать в этот документ самостоятельно, а что вносить не стоит. Существует три разновидности паспортов вентиляции, признаваемые официально

Существует три разновидности паспортов вентиляции, признаваемые официально.

Первый тип — так называемый строительный, второй составляется при эксплуатации, а третий относится только к установкам, очищающим газы. Дополнительно могут составлять паспорта, учитывающие специфические моменты той или иной отрасли. Но это уже совершенно иная тема. «Строительные» паспорта составляются всякий раз, когда проводятся пусконаладочные работы

Важно: это требуется даже при отсутствии наладки как таковой, ведь иначе эксплуатация становится незаконна

Характерными признаками плохо составленного документа будут:

• полное совпадение проектных цифр и фактических данных (в реальности так не бывает);
• отсутствие примечаний;
• изобилие пустых граф (те, кто недостаточно знают наладку вентиляции, вынужденно пропускают их, чтобы не демонстрировать свою некомпетентность);
• упоминание о проведении испытаний без указания конкретной даты их.

Если заказчик паспортизации обнаруживает хотя бы один из этих признаков, он вправе вернуть документ подрядчику и требовать переделки работы либо возврата уплаченных сумм. На титульном листе (хотя он есть не всегда) описываются идентификационные сведения об объекте. Шапка паспорта содержит указание наладочной организации. Сведения о ней должны позволять полностью идентифицировать эту структуру. Допускается (хотя и необязательно) размещение корпоративной символики.

Если организация прошла аккредитацию, она обязательно сообщит номер аттестата, подтверждающего этот факт. Такой номер потребуется уже позже — для составления протоколов испытаний. Он обосновывает легитимность каждого сделанного вывода. Что касается типа вентиляционной системы, он должен расписываться полностью, с указанием паспортов на вытяжку и приток, на увлажнитель и иные компоненты. В дальнейшем проще будет ориентироваться в таком документе и контролерам, и эксплуатационным службам.

Если количество установок превышает 50–70, однотипные по назначению аппараты могут обозначаться в документации цветным шрифтом. Никакой стандарт это не регламентирует, поэтому выбор окраски — по своему усмотрению. Хотя строительная практика подразумевает написание адреса по проекту, для государственных инспекторов лучше показывать акт, где указан реальный адрес сооружения

Важно: стоит записать еще и юридический адрес подрядчика (наряду с фактическим), что помогает добиться благосклонности контролирующих органов. Если все делать добросовестно, надо сразу предусмотреть резерв свободного места, где будут отражаться итоги тестов на эффективность

Проблемой строительной формы является то, что она отражает ряд ненужных для практиков сведений, при этом не включая действительно важную информацию. Чаще всего этот недостаток устраняется за счет использования примечаний.

Для вентиляторов указывают:

• номера, присвоенные на заводах;
• полные типовые названия вентилирующих установок, отличающихся от названий вентиляторов;
• настройки регулирующих блоков или частоты вращения, соответствующие паспортным параметрам;
• прочее установленное оборудование;
• сведения о ремонтах (если они имели место).

Паспорт должен сопровождаться протоколами, фиксирующими итоги тестов. Обычно строительная практика обходится без них, хотя это всего лишь привычное упущение. В отдельных случаях можно добавить инструкции по применению вентиляционной системы (если она чем-то отличается от обычной). Речь идет только о кратких указаниях (до 1 листа). Полноценные инструкции включают иногда до 30 листов, к паспортам их прилагать не надо.

Паспорта на вытяжные аппараты сокращаются, если там отсутствует раздел, посвященный нагревателю воздуха. А вот документация, составляемая на производстве, часто вырастает из-за сведений, отражающих замену отдельных узлов и модернизационные работы. Полноценное отражение одного лишь технического обслуживания требует нескольких страниц.

В результате испытаний к паспортам добавляются также протоколы, отражающие:

• итоги аэродинамической проверки вентилятора;
• герметичность трубопроводных каналов;
• уровень шума;
• интенсивность вибрации;
• избыточное давление.

Подсказка о проведении проверки эффективности вентиляционных систем — в видео ниже.

Название объекта

1) В строительстве принято писать адрес с проекта,  для инспекций
часто нужен фактический адрес, если он уже присвоен объекту.

2) Некоторые инспекции требуют указания юридического адреса заказчика.
В этом случае пишут и фактический, и юридический.

В строительной форме этого нет, но хороший паспорт имеет титульный лист,
на котором указаны данные объекта, идентификация установки, список обслуживаемых
помещений:

Рис. 2. Титульный лист паспорта.

Основное содержание паспорта, раздел Б, таблица 1. Вентилятор.

Хороший паспорт вентустановки делается один раз, и в нём должно быть
достаточно места для фиксации проверок эффективности, производственного
контроля и т.п.

Ресурс установки до капитального ремонта в промышленности  восемь
лет. Желательно наличие восьми-десяти пустых строчек для ежегодного контроля.

В строительной форме паспорта есть только три верхние строчки. Действительно,
чтобы сдать и забыть больше не нужно. Но действительно таблицы должны
выглядеть примерно так:

Рис. 3. Таблица параметров вентилятора.

Пустые графы для результатов периодических аэродинамических испытаний.

Для нулевых паспортов с тремя строками в таблице характерна полная непригодность
к эксплуатации установки: их надо переделывать.

Паспорт должен быть прочным, на десять лет без ремонта. Мы делаем на
пружинке, с корками  спереди пластик, сзади картон.

Следующий тип паспорта на другой странице.

Главная |

Хороший нулевой паспорт

Всем специалистам, да и просто грамотным технарям, понятны недостатки
строительной формы  есть ненужная информация, но нет нужной
и полезной.

Дополнительную информацию приходится давать в графах примечаний.

В разделе 1, «Вентилятор», полезной информацией
является:

• заводской номер вентилятора,
• тип (название) вентустановки, если он не совпадает
  с типом (названием) вентилятора,
• положение регулятора или частота, при которой
  обеспечиваются указанные в паспорте параметры,

В хорошем паспорте присутствуют потерявшиеся в процессе эволюции СНиПа
разделы

1. Другое оборудование: нужен для доказательство проведения соответствующих
работ, в нём перечисляются, например, клапаны

2. Сведения о проведённых ремонтах: требуется разными, в том числе нормативными,
правилами эксплуатации. Все существенные действия с установкой сопровождаются
записями в паспорте.

Рис. 4. Дополнительные разделы паспорта.

К паспорту прикладываются протоколы
испытаний. В строительной практике протоколы не делают, хотя это самоочевидная
вещь  любой замер сопровождается записью в рабочем журнале
и протоколом.

Главная |

Что такое паспортизация промышленных систем вентиляции

Паспорт системы вентиляции является обязательным документом, который оформляется специализированным учреждением в процессе проведения пусконаладочных работ. В настоящее время предусмотрено несколько типов паспортов СВ, а качество и правильность их оформления в полной мере зависит от выбранной компании-наладчика и его ответственности. Для того чтобы потребовать от мастеров правильно оформленный паспорт СВ, необходимо знать, зачем он нужен и как он должен выглядеть в конечном результате.

Почему необходима паспортизация системы вентиляции

Проведение паспортизации системы вентиляции необходимо самому заказчику, так как именно в этом документе фиксируются все показатели её текущей работы за определённое время эксплуатации на предприятии. Кроме этого, такой технический паспорт требуют во многих инспекционных организациях.

Паспортизация СВ осуществляется только один раз — при сдаче её в эксплуатацию. Но если в существующей схеме происходят какие-либо изменения, то необходимо делать новый техпаспорт.

Технический паспорт не нужен:

1. Если на объекте устроена вентиляция естественного типа. Однако при необходимости паспорт можно оформить и на такую систему. Его форма намного проще, а в прилагаемых к нему протокольных актах указываются показатели степени эффективности работы естественной вентиляции.

2. Если на территории нет сети вентиляции. Но поскольку в процессе эксплуатации всё равно куда-то нужно записывать информацию о проведённых ремонтах, модернизация и инспекциях, во избежание недоразумений на все устройства механического типа, включая вентиляторы оконного типа и тепловые завесы, оформляют паспорта. Часто в качестве упрощённого варианта паспорта СВ применяется техпаспорт, который выдаётся компанией-производителем и дополняется многочисленными протоколами проведённых тестов.

Паспорт не имеет срока давности. Копию паспорта выдают заказчику только в случае утери оригинала. После проведения модернизации, усовершенствования или при изменении направления трассы оформляется новый документ. К нему прикладываются результаты проведения воздушных аэродинамических проверок в виде протоколов. Обычно срок действия протокола составляет 1 год. После этого необходимо проводить новые испытания, а также проверять состояние и работу вентиляционной системы.

Как проводится паспортизация

Так как паспортизация не является строительным процессом, то проводить её имеет право любая лаборатория, у которой есть на это разрешение. Условия проведения работ по паспортизации СВ оговариваются в специальном договоре. Выдать образец документа на проверенную систему может:

• обычный ИП (индивидуальный предприниматель), специализирующийся на выполнении подобных работ. Это будет намного дешевле, так как в этом случае не надо оплачивать услуги посредников;
• любая компания, если в её штатном расписании предусмотрена должность проектировщика, энергетика или наладчика. Крупные строительно-монтажные организации держат в своём штате собственных специалистов и не обращаются к услугам сторонних фирм;
• испытательная лаборатория. Обычно они предоставляют услуги очень высокого качества. Существенным недостатком работы с лабораториями является отсутствие необходимых специалистов в сфере систем вентиляции, которые могли бы полностью проанализировать полученные во время проверки показатели и помочь эффективно решить возникшие проблемы;
• специализированные компании, в которых работают инженеры вентсистем, профессионально разбирающиеся в данной области. Но уровень качества проведённых замеров может быть неточным из-за нехватки в организации хорошего высокоточного оборудования.

Что такое паспортизация промышленных систем вентиляции

Паспорт системы вентиляции является обязательным документом, который оформляется специализированным учреждением в процессе проведения пусконаладочных работ. В настоящее время предусмотрено несколько типов паспортов СВ, а качество и правильность их оформления в полной мере зависит от выбранной компании-наладчика и его ответственности. Для того чтобы потребовать от мастеров правильно оформленный паспорт СВ, необходимо знать, зачем он нужен и как он должен выглядеть в конечном результате.

Паспорт промышленной вентиляционной системы должен заполняться по форме, утверждённой в СНиП

Почему необходима паспортизация системы вентиляции

Проведение паспортизации системы вентиляции необходимо самому заказчику, так как именно в этом документе фиксируются все показатели её текущей работы за определённое время эксплуатации на предприятии. Кроме этого, такой технический паспорт требуют во многих инспекционных организациях.

Паспортизация СВ осуществляется только один раз — при сдаче её в эксплуатацию. Но если в существующей схеме происходят какие-либо изменения, то необходимо делать новый техпаспорт.

Технический паспорт не нужен:

1. Если на объекте устроена вентиляция естественного типа. Однако при необходимости паспорт можно оформить и на такую систему. Его форма намного проще, а в прилагаемых к нему протокольных актах указываются показатели степени эффективности работы естественной вентиляции.
2. Если на территории нет сети вентиляции. Но поскольку в процессе эксплуатации всё равно куда-то нужно записывать информацию о проведённых ремонтах, модернизация и инспекциях, во избежание недоразумений на все устройства механического типа, включая вентиляторы оконного типа и тепловые завесы, оформляют паспорта. Часто в качестве упрощённого варианта паспорта СВ применяется техпаспорт, который выдаётся компанией-производителем и дополняется многочисленными протоколами проведённых тестов.

Паспорт не имеет срока давности. Копию паспорта выдают заказчику только в случае утери оригинала. После проведения модернизации, усовершенствования или при изменении направления трассы оформляется новый документ. К нему прикладываются результаты проведения воздушных аэродинамических проверок в виде протоколов. Обычно срок действия протокола составляет 1 год. После этого необходимо проводить новые испытания, а также проверять состояние и работу вентиляционной системы.

Вентиляционная система имеет ряд элементов, срок годности которых ограничен, поэтому она требует ежегодной проверки состояния и производительности

Как проводится паспортизация

Так как паспортизация не является строительным процессом, то проводить её имеет право любая лаборатория, у которой есть на это разрешение. Условия проведения работ по паспортизации СВ оговариваются в специальном договоре. Выдать образец документа на проверенную систему может:

• обычный ИП (индивидуальный предприниматель), специализирующийся на выполнении подобных работ. Это будет намного дешевле, так как в этом случае не надо оплачивать услуги посредников;
• любая компания, если в её штатном расписании предусмотрена должность проектировщика, энергетика или наладчика. Крупные строительно-монтажные организации держат в своём штате собственных специалистов и не обращаются к услугам сторонних фирм;
• испытательная лаборатория. Обычно они предоставляют услуги очень высокого качества. Существенным недостатком работы с лабораториями является отсутствие необходимых специалистов в сфере систем вентиляции, которые могли бы полностью проанализировать полученные во время проверки показатели и помочь эффективно решить возникшие проблемы;
• специализированные компании, в которых работают инженеры вентсистем, профессионально разбирающиеся в данной области. Но уровень качества проведённых замеров может быть неточным из-за нехватки в организации хорошего высокоточного оборудования.

Паспорт на вентиляционную систему обычно выдаётся после проведения пусконаладочных работ

Полный состав пакета документов

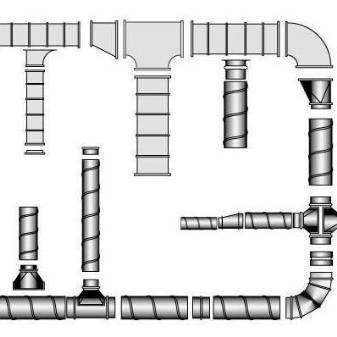

Пример схемы механической системы

Исполнительная документация систем вентилирования выполняется в графическом и текстовом виде. Она включает в себя:

1. Акты: соответствия фактического конструктивного исполнения системы проектному; проверки работоспособности вентиляторов и кондиционеров на холостом ходу; на скрытые работы, в которых указывается герметичность скрытой части вентиляции; испытания работоспособности отдельных участков (паспорта на систему вентиляции); другие акты освидетельствования различных узлов и механизмов.
2. Рабочие чертежи, спецификации, со штампом о соответствии их проектной документации.
3. Исполнительные схемы отдельных участков вентсистем, а также полного профиля.
4. Журналы контроля за общими и специальными работами по форме, утвержденной Федеральной службой по экологическому, технологическому и атомному надзору.

Во время строительства исполнительная документация хранится у подрядчика или заказчика. После проверки системы вентиляции органом государственного строительного контроля весь перечень документов передается заказчику. Он хранит его до вывода здания из эксплуатации или реконструкции с заменой инженерных сетей.

Что такое паспорт вентиляции?

Паспорт — единственное легитимное обоснование формального права создания и эксплуатации определенной вентиляционной системы. Именно этот документ показывает, что был выполнен полный цикл и объем работ. И не просто выполнен, а в строгом соответствии с нормативными требованиями и проектными материалами. Как раз по паспорту происходит регистрация покупаемого воздушного оборудования. Он освобождает владельцев от необходимости утомительной сертификации иностранных вентилирующих аппаратов.

Именно паспорт становится решающим доказательством в спорах с контрольными органами. Если здание заволакивает дым, если ослабляется проход воздуха в соседние помещения или появляется шум, вибрация — контролеры потребуют предъявить документ. Тогда по паспорту должно быть видно, что причина не связана с нарушениями работы или конструктивными недостатками установленного оборудования. Также паспортизация становится доказательством правильности выполненных монтажных работ.
