Бубафоня своими руками

Преимущества и недостатки

Бубафоня – универсальное отопительное оборудование, обладающее весомыми достоинствами:

  1. Экономичность. Одной загрузки дров хватает на горение в течение не меньше 10 часов. При использовании твердых пород древесины время увеличивается до 12 часов.
  2. Простота изготовления. Любой человек, имеющий элементарные навыки работы сварочным аппаратом и обращения с металлами, легко справится с работой за 1 – 2 дня.
  3. Возможность применения любого вида топлива. Бубафоня хорошо работает на любых, способных гореть материалах.

Но идеальной эту печь назвать нельзя. Простота конструкции приводит к возникновению некоторых недостатков:

Неравномерный нагрев корпуса приводит к снижению КПД. В процессе горения нижняя часть раскаляется практически докрасна. При этом верх имеет температуру гораздо ниже. В современных пиролизных котлах прогрев более равномерный, поэтому КПД достигает 90%.
Ограниченные возможности при работающей печке. Верхний загрузочный бункер во время горения становится недоступным и исключает возможность дозаправки. Потушить печь в один момент сложно. Если сделать это заслонкой с шибером, нет гарантий, что не возникнет подсос дыма в помещение.
Невозможность тонкого управления тягой. Обязательная щель в верхней крышке не позволяет тонко управлять интенсивностью горения

Это важно для экономного и безопасного процесса. Через нее проходит воздух, призванный вызвать догорание дымов

Но под воздействием тяги он улетучивается в дымоход, так и не добравшись до нужного места, стоит лишь чуть опуститься «пятке».
Неудобство обслуживания. Бубафоню трудно чистить от несгоревшего топлива. Если не предусмотреть внизу корпуса дверку, пепел и золу приходится выгребать сверху.
Эстетическая непривлекательность. Бубафоня имеет невзрачную внешность, поэтому подходит только для хозпостроек или теплиц.

Сфера применения печи Бубафоня

Качественно сделанная печь характеризуется прежде всего высокой степенью пожаробезопасности, ведь в ней нет отверстия для выхода открытого пламени.

Печка Бубафоня чаще всего используется для обогрева нежилых помещений. К ним относятся гаражи, сараи, курятники, подсобные и хозяйственные помещения, промышленные постройки и многое другое. Все дело в разжигании печи – в момент старта она находится в полуразобранном состоянии, поэтому все продукты сгорания будут поступать прямо в отапливаемое помещение. Согласитесь, что для жилых комнат это неприемлемо.

Зато в жилых помещениях можно использовать котел Бубафоня – так называют модификацию печи с водяной рубашкой. Путем не очень сложной модернизации, мы получим в свое распоряжение полноценный отопительный агрегат, который сможет обогреть своим теплом сразу несколько комнат. Местом для установки такой печи выбирается любое нежилое помещение, откуда прокладываются трубы по всему дому.

Изначально печь длительного горения Бубафоня была создана для обогрева нежилых помещений. Впоследствии народные умельцы смогли соорудить модифицированную версию, работающую в качестве котла.

Внутреннее устройство печи длительного горения «бубафоня». Преимущества и недостатки пиролизной печки

Перейдем к рассмотрению раздела: внутреннее устройство печи длительного горения «бубафоня».

  • Поршень-подаватель. Он представляет из себя металлический круг с наваренными на нижней части ребрами, в центре которого закреплена труба воздуховода. Ребра позволяют создать дополнительную воздушную прослойку между поршнем и поленьями, что положительно влияет на процесс тления и активность выделения пиролизных газов.
  • Основным элементом в конструкции «бубафони» является ее корпус. Чаще всего, он имеет цилиндрическую форму: толстая труба с приваренным днищем, бочка, большой огнетушитель, баллон.
  • Дымоход для отвода отработанных продуктов горения.Из металлической трубы 11-25 сантиметров в диаметре, приваренной к верхней части корпуса, создается, в основной массе случаев.
  • Регулирующая задвижка, которая позволяет управлять подачей окислителя внутрь печи.
  • Крышка с отверстием для воздуховода. Вместе с поршнем образует вторичную камеру сгорания, в которой и производится воспламенение пиролизных газов.

_

Воспламенение — самовозгорание, сопровождаемое пламенем (ГОСТ 12.1.033-81); — пламенное горение вещества, инициированное источником зажигания и продолжающееся после его удаления. (ГОСТ 12.1.044-89); — начало пламенного горения под действием источника зажигания, при настоящем стандартном испытании характеризуется устойчивым пламенным горением. (ГОСТ 30402-96)

Камера — окон. полость профиля, образованная его стенками. Камеры располагают последовательно по ширине профиля. Камера может состоять из ряда подкамер, разделенных перегородками, как правило, по ее высоте. (ГОСТ 30673-99)

Огнетушитель — переносное или передвижное устройство для тушения очагов пожара за счет выпуска запасенного огнетушащего вещества. (ГОСТ 12.2.047-86)

Прослойка — промежуточный слой пола, связывающий покрытие с нижележащим споем пола или служащий для покрытия упругой постелью. (СНиП 2.03.13-88)

Масса — БРУТТО (от лат. massa – ком, кусок + ит. brutto) – общий вес груза.

<-

Принципиальная схема самодельной пиролизной печи «бубафоня»

Теперь давайте рассмотрим преимущества и недостатки пиролизной печки.

Для начала следует отметить положительные качества данного обогревательного прибора:

  • Время работы.С учетом объема камеры, скорости подачи окислителя и прочих параметров, данный показатель, однако, может в существенной степени варьироваться. Пиролизная печь в дальнейшем уже после одной загрузки дров может непрерывно функционировать и нагревать воздух помещении вплоть до 24 часов.
  • «Бубафоня» имеет очень простую конструкцию. Владея сварочным аппаратом и базовыми навыками работы с металлом любой человек легко и просто может сделать печь своими силами.
  • Пиролизная печка «бубафоня» совершенно не привередлива в плане выбора твердотопливного энергоносителя.Угле, опилках, щепках и прочих отходах древесного производства, она будет исправно гореть на дровах. Более того, в нее можно загружать пеллеты – недорогое и экологичное гранулированное топливо.

_

Энергоноситель — вещество в различных агрегатных состояниях (твердое, жидкое, газообразное), либо иные формы материи (плазма, поле, излучение и т.д.), запасенная энергия которых может быть использована для целей энергоснабжения. (ГОСТ Р 51380-99)

Но за все приходится платить, и вследствие этого простота внутреннего устройства печи «бубафоня» приводит к возникновению определенных недостатков:

  • Эстетическая непривлекательность. Конструкция довольно грубая на вид и вряд ли станет украшением внутреннего интерьера помещения, в котором будет установлена.
  • «Бубафоня» не обладает высокими показателями по коэффициенту полезного действия.Практически достигая значения в 90%, пиролизные печи более сложных и совершенных конструкций, в свою очередь, могут похвастаться прекрасными показателями по КПД. Это связано с неравномерностью нагрева корпуса баллона (бочки) и более низкой теплоотдачей.
  • «Бубафоню» в достаточной степени неудобно чистить от остатков продуктов сгорания: пепел с золой приходится вынимать через верх.Приварив внизу дверку, позволяющую легко выгребать со дна печи все лишнее, однако, данный самодельный обогреватель можно улучшить.

_

Устройство — совокупность элементов, представляющая единую конструкцию (многоконтактное реле, набор транзисторов, плата, блок, шкаф, механизм, разделительная панель и т.п.). Устройство может не иметь в изделии определенного функционального назначения. (ГОСТ 2.701-84)

Схема работы и чертеж

Отличительной чертой печи Бубафоня или, как ее еще называют, печь-поршень, является ее форма — длинный вертикальный цилиндр, процесс горения в котором происходит не снизу, как в традиционной печи, а сверху.

Чертеж Бубафони скачать.

На чертеже видно, что внутри корпуса находится поршень, состоящий из шатуна и приваренного к нему металлического круга, попросту называемого «блином». На этом круге-блине есть ребра, ориентированные вниз. Если рассмотреть конструкцию в разрезе, то выглядеть схема работы будет так:

  1. По контуру отверстия, находящегося вверху цилиндрической емкости, присоединен дымоход. Он может быть цельным или сборным, когда в дымоотвод вставляется длинная труба для выхода дыма за пределы помещения.
  2. В цилиндр плотно загружают дрова до линии дымохода и поджигают.
  3. Сверху вставляют поршень и закрывают печь крышкой.
  4. Дрова начинают гореть сразу под кругом. Хороший процесс горения обеспечивает воздух, поступающий через сквозную трубу-шатун. Свидетельством того, что все выполнено правильно, являются языки пламени, проникающие в камеру сгорания через зазор между стенками печи и «блином». Здесь же происходит и дожиг выделяющихся пиролизных газов.
  5. По мере сгорания топливной закладки поршень опускается, но не на самое дно, благодаря наличию ограничительных 10 см ребер на круге. Пик горения приходится на тот момент, когда поршень опускается на 1/3 высоты камеры и своим весом хорошо уплотняет топливо.

Внимание: Когда блин находится в самой нижней точке, поршень не должен возвышаться над крышкой больше, чем на 2-3 см

Это соотношение очень важно потому, что если шатун очень длинный, то при разжигании топлива, когда дымоход еще не успел прогреться, весь дым пойдет в помещение

История создания пиролизной печи «бубафоня»

Впервые «бубафоню» собрал народный умелец по имени Афанасий Бубякин проживающий в Колыме. Собственно, в его честь она и была названа. За основу своего изделия мастер взял пиролизный котел Strоpuva, изготовленный в Литве. Афанасий максимально упростил конструкцию таким образом, чтобы ее легко можно было повторить самостоятельно. Именно поэтому самодельная пиролизная печь «бубафоня» славится достаточно высокой популярностью.

Сразу следует оговориться, что, поскольку самодельный отопительный прибор изготавливается из доступных подручных материалов, он редко обладает привлекательным и эстетичным видом. Основное достоинство «бубафони» — ее простота, надежность и эффективность.

Ниже вы можете увидеть пример самодельной печки конструкции Афанасия Бубякина, сделанную из старого газового баллона.

Две печи «бубафоня» из баллонов

Сильные и слабые стороны Бубафони

Пиролизная печка обладает целым рядом положительных качеств:

  • Простота конструкции. Имея навыки сварочных работ и опыт работы с металлом, соорудить печку не составит большого труда.
  • Универсализм. Бубафоня очень неприхотлива в плане топлива: в нее можно бросать дрова, уголь, опилки, щепки и другие виды древесных отходов. Также печка хорошо справляется с пеллетами – недорогими экологичными гранулами.
  • Длительность работы. Время перегорания одной закладки дров – почти сутки: на протяжении этого времени печь исправно выделяет тепло. Этот показатель может меняться в зависимости от модификации прибора, объема его топки, скорости циркуляции кислорода и пр.

Следует также упомянуть об основных недостатках Бубафони:

  • Невысокий КПД. Причиной этого является неравномерный нагрев корпуса прибора при достаточно низкой теплоотдаче. Более «продвинутые» пиролизные печи в этом плане на порядок эффективнее: их КПД нередко превышает 90%.
  • Неудобная чистка. Как такового зольника в конструкции не имеется, поэтому остатки продуктов горения извлекают через верх. Некоторые модификации печи оснащаются внизу дверкой, облегчающую процедуру уборки пепла и золы.
  • Низкая эстетичность. Внешний вид Бубафони вряд ли можно назвать красивым, поэтому ее в основном применяют для обогрева подсобных помещений.

Как сделать печь Бубафоня своими руками

Весь процесс сборки самодельного отопителя условно делят на пять основных этапов: подготовка помещения, материалов и инвентаря, раскрой и сварка заготовок, обустройство дымохода, возведение опорной площадки. Чтобы сделать печь Бубафоня своими руками, понадобится схема, чертеж, расчет и поэтапное описание изготовления конструкции.

Из газового баллона длительного горения

Наиболее простой способ сделать отопитель — собрать его из старой ёмкости из-под сжиженного газа. Для изготовления печи Бубафоня своими руками из газового баллона, рассчитанной на длительное горение, понадобится сосуд объёмом 50 литров. Последовательность изготовления:

  1. У баллона срезают верхнюю эллиптическую крышку. Чтобы газ внутри ёмкости не взорвался в процессе, её предварительно наполняют водой. Рез делают по существующему сварному шву. В этом месте расположено кольцо, которое в дальнейшем будет служить центрирующим элементом.
  2. В крышке прорезают круглое отверстие, равное наружному диаметру воздуховода. Для усиления конструкции в этом месте приваривают кольцо из толстого металла.
  3. Собирают нажимной поршень. Вырезают диск диаметром несколько меньшим внутреннего сечения корпуса. В центре делают отверстие для приварки воздуховода. К нижней части диска сваркой крепят пластины, формирующие зону горения. Сверху приваривают воздуховод.
  4. В корпусе вырезают отверстие для дымохода. Располагают его как можно ближе к верхнему краю обечайки. Приваривают дымоотводящий патрубок. Выполняя операцию, следят, чтобы труба не выступала внутрь, препятствуя перемещению поршня.
  5. Приваривают к корпусу и крышке рукоятки, облегчающие обслуживание и транспортировку аппарата.

Из трубы

Стальная труба также подходит для конструирования печи. В зависимости от размера сортамента и химического состава такой корпус может прослужить гораздо дольше, чем при сборке из газового баллона. Изготовление аппарата из трубы принципиальных отличий не имеет. Исключение составляет только оборудование отопителя днищем и крышкой. Их делают из стального листа толщиной, равной стенкам корпуса. Днище приваривают к нижней части трубы, а крышку делают съёмной. Для придания конструкции устойчивости предусматривают приварку опорных ножек из любого подходящего материала.

Из листовой стали

При изготовлении обечайки можно использовать стальные листы, но это увеличит трудозатраты. Корпус делают круглой или многогранной формы. Первый вариант можно реализовать, если есть доступ к соответствующему металлообрабатывающему оборудованию (валковой листогибочной машины). В домашних условиях легче сделать квадратный корпус. В такой конструкции получается большое количество сварных швов, что плохо сказывается на долговечности и герметичности отопителя.

Из чего можно сделать котел Бубафоня

Половина всей конструкции – это котел, который может быть изготовлен из любого материала, подходящей формы и характеристик. Это могут быть следующие предметы.

  1. Печь бубафоня из газовых баллонов своими руками. Сварочные баллоны – лучшая основа для котла. Достаточно подогнать его по размеру и уже можно использовать. Так как газ находится под давлением, его сдерживают толстые стенки металла, что в печке будет препятствовать прогоранию.
  2. Старый огнетушитель. Промышленные огнетушители большого объема удобны для изготовления котлов. Несмотря на то, что их диаметр меньше, они способны выдержать термонагрузки.
  3. Металлическая бочка. Инструкция по изготовлению аналогична предыдущим вариантам. Для подготовки нужно вырезать верх и использовать его в качестве воздухоотвода.
  4. Труба. Широкая канализационная труба с широкими стенками подойдет для котла. Но для этого требуется самостоятельно вырезать два круга из листовой стали и приварить в качестве дна и крышки.
  5. Самодельный корпус из листа стали. Котел можно самостоятельно изготовить из стального листа, свернув его в цилиндр и сварив.

Один из простейших конструкций из бочки

Один из самых простых способов сборки — из жестяной бочки. Она имеет тонкие стенки, что способствует снижению КПД и низкой теплоотдаче. Плюсом метода является большой объем загрузки и на одной закладке она может работать более двенадцати часов. Бочки стандартизированный размер. В случае прогорания стенок, ее несложно будет заменить на новую.

Инструкция по сборке :

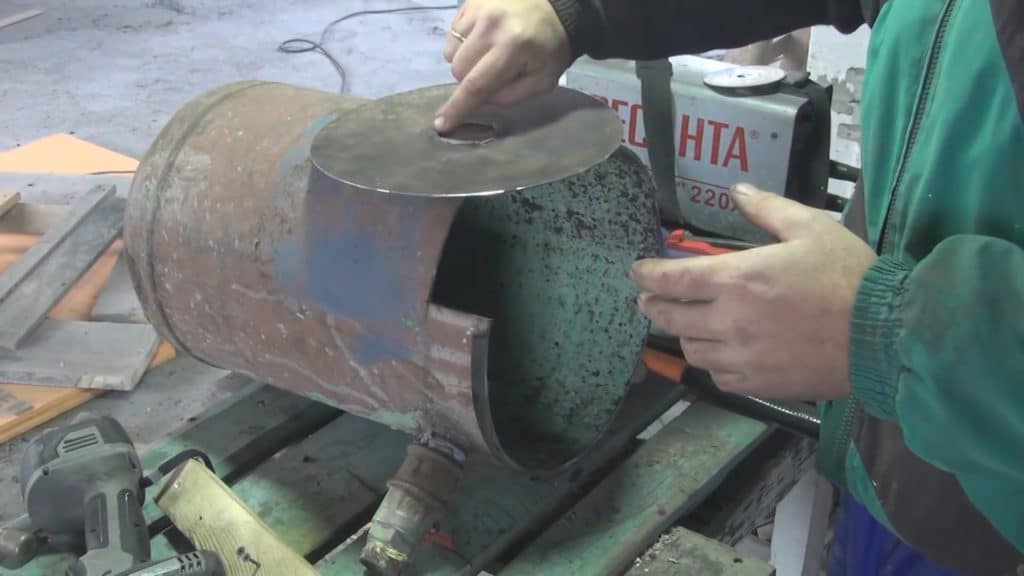

Нужно снять сварной шов, который крепит крышку. Лучше всего это делать углошлифовальной машинкой, чтобы не допустить образования заусенцев. Чтобы шов был идеально ровный, можно использовать диск с алмазным напылением.
Края бочки подбиваются киянкой или молотком. На крышке наоборот — развальцовываются. В результате крышка должна плотно садиться на бочку.
В центре просверливается отверстие, предназначенное для установки дымохода.
Для распределителя потребуется крышка от аналогичной бочки. При ее отсутствии, можно изготовить деталь из листовой стали.
На нижнюю часть привариваются воздухоотводы. Их можно изготовить из отрезков П-образного профиля или швеллера. Это необходимо для повышения производительности печки. Если нужен низкий КПД для малого помещения – этого можно не делать.
Поверх трубы горячего воздуха крепится заслонка на оси. Чтобы повысить удобство использования – лучше предусмотреть способ крепления «барашком».
На корпусе делается отверстие для патрубка дымоотвода

Важно, чтобы шов был герметичным.

Для дополнительного удобства, можно установить экран из цельного металлического листа.

Баллоны и трубы

Печи бубафоня из газового баллона своими руками — актуальны . Принцип изготовления из баллона и трубы аналогичен. Основное отличие в том, что трубу потребуется подготовить. Из листа стали вырезается два круга по диаметру и приварить дно.

Нужно вырезать несколько стальных дисков по диаметру баллона. В каждом и них требуется вырезать небольшой сегмент, чтобы получилось больше, чем полукруг.
Внутрь они устанавливаются с помощью сварки

Важно вварить их так, чтобы они располагались зеркально друг другу. Получается многоступенчатая система для подъема воздуха.
На уровне первого этажа нужно сделать несколько отверстий в стенке диаметром 5 миллиметров.
Конец канала соединяется с выходом патрубка.
В середине стенки делается дверца под топку прямоугольной формы.
Ниже дверцы монтируется колосниковая решетка.

Как сделать печь своими руками

Изготовление печи своими руками

Для изготовления печи используют водогазопроводные трубы большого диметра, газовые баллоны, старые стальные бочки. Толщина стенки труб должна быть не менее 2,5 мм. Для проведения сборочных работ понадобятся следующие материалы и оборудование:

  • Сварочный аппарат, электроды, щиток;
  • УШМ (болгарка);
  • Молоток;
  • Ножовка по металлу;
  • Электрическая дрель и другие.

Кроме инструмента обязательным требованием является наличие навыков сварщика. Ряд операций удобно проводить с применением газорезки.

Простейший метод – изготовление печи из баллона или старой толстостенной бочки. По сути топка уже готова. У газового баллона срезается верхняя сферическая часть (болгаркой по существующему стыку). Затем по периметру среза приваривают стальную полосу, которая будет являться юбкой. Диаметр юбки должен быть чуть больше диаметра баллона. В крышке по центру вырезается отверстие, соответствующее наружному размеру трубы воздуховода. Для удобства обслуживания на крышку привариваются ручки из гнутого металла. Крышка готова.

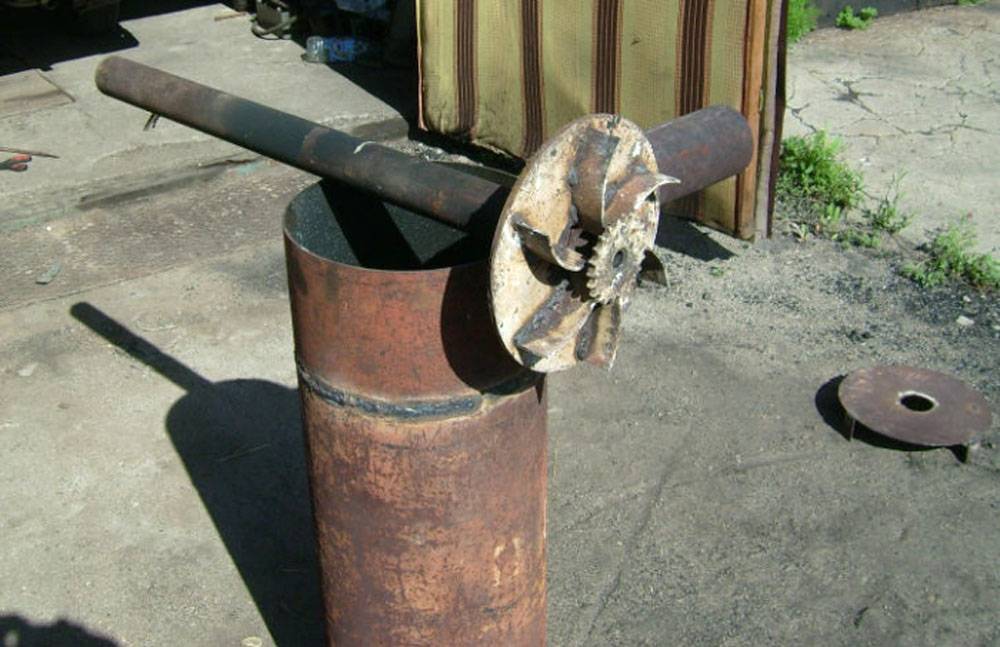

На следующем этапе изготавливается поршневой узел. Из листа расчетной толщины вырезается круг. К кругу по центру приваривается труба воздуховода. После этого по центру вырезают отверстие, соответствующее внутреннему диаметру трубы. На нижнюю плоскость монтируются элементы воздушных каналов – уголки, швеллеры, гнутые полосы. Поверх полос устанавливается отбойник с отверстием. Наружный размер отбойника должен немного превышать диаметр воздуховода. В отбойнике просверливают отверстие по центру. К верхнему концу воздуховода прикрепляют регулирующую заслонку. Механизм готов к использованию.

Изготовление бубафони из бочки имеет аналогичный алгоритм. Крышка изготавливается другим способом. Болгаркой обрезают крышку бочки по окружности с участком корпуса. Боковые стенки крышки разгибают молотком на расширение. Кромку бочки подгибают внутрь. Приваривают ручки, прорезают отверстие – крышка готова.

Стоит отметить, что бочки для создания печек применяются редко. Они имеют малую толщину стенки, при сварке их сильно ведет. Соотношение диаметра и высоты у бочек не оптимальны для правильного горения. Срок службы таких печей невелик.

В случае применения в качестве основы трубы дно ее заваривается встык листом металла. Крышка также изготавливается из стали повышенной толщины.

На последнем этапе монтируют патрубок дымохода. В боковой поверхности вырезается отверстие и приваривается патрубок расчетного диаметра. Длина патрубка принимается 400 – 500 мм.

Основные элементы конструкции готовы. Кроме них изготавливают дополнительные элементы – ограждение корпуса, ножки печи, зольник. Зольник делают из металла – вырезают круг чуть меньше, чем диаметр топки. По периметру монтируется бортик из стальной полосы. К кругу приваривается арматура или труба малого диаметра. Зольник устанавливают под поршень, арматура проходит через воздуховод. После снятия поршня зольник поднимают за арматуру (трубу). Некоторые умельцы монтируют вместо зольника дверцу в нижней части.

Печной фундамент для бубафони заливают по ленточному типу (в монолит). Отрывается приямок глубиной 40 – 50 см, заливается бетонным раствором. После застывания на фундамент выкладывается площадка из огнеупорного кирпича. Низ печи имеет высокую температуру и простой бетонный фундамент постепенно разрушится.

История создания пиролизной печи «бубафоня»

Впервые «бубафоню» собрал народный умелец по имени Афанасий Бубякин проживающий в Колыме. Собственно, в его честь она и была названа. За основу своего изделия мастер взял пиролизный котел Strоpuva, изготовленный в Литве. Афанасий максимально упростил конструкцию таким образом, чтобы ее легко можно было повторить самостоятельно. Именно поэтому самодельная пиролизная печь «бубафоня» славится достаточно высокой популярностью.

Сразу следует оговориться, что, поскольку самодельный отопительный прибор изготавливается из доступных подручных материалов, он редко обладает привлекательным и эстетичным видом. Основное достоинство «бубафони» — ее простота, надежность и эффективность.

Ниже вы можете увидеть пример самодельной печки конструкции Афанасия Бубякина, сделанную из старого газового баллона.

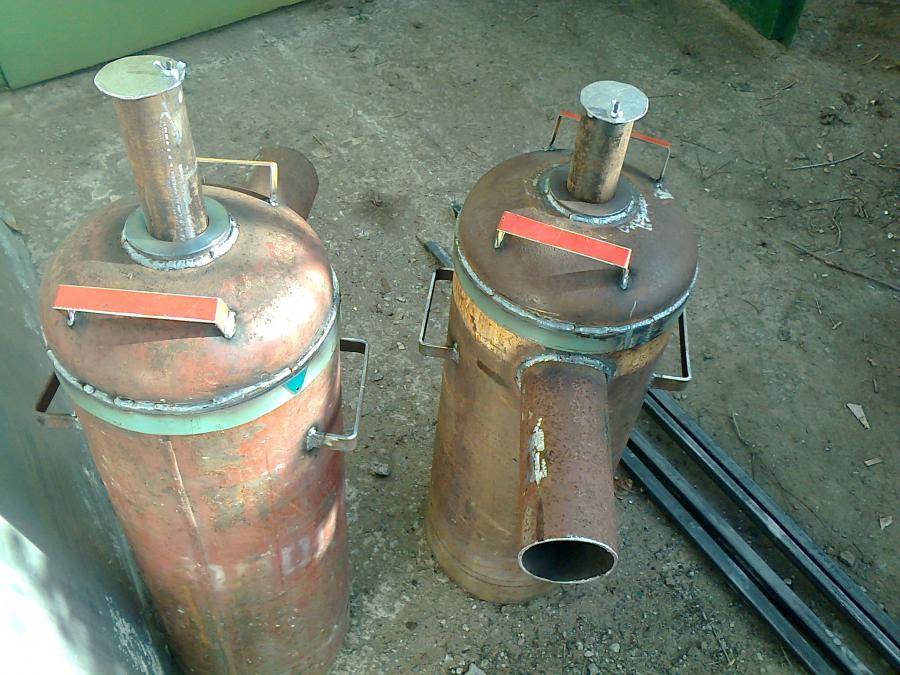

Две печи «бубафоня» из баллонов

Выводы и правила эксплуатации

Чтобы использование печи было максимально комфортным и безопасным, учитывайте рекомендации сайта santehnikportal.ru при эксплуатации устройства:

  1. Дымоход установите так, чтобы его легко можно было снять в случае засорения.
  2. Постоянно контролируйте работу печи с «рубашкой» из-за сильного нагрева конструкции.
  3. Для окрашивания корпуса используйте только жаростойкие краски.
  4. Дрова должны соответствовать размеру топливной части.
  5. Не рекомендуем использовать жидкости для розжига, но если вы их все равно применяете, то сначала брызните дрова, а потом загрузите их в топку.
  6. Используйте защитные рукавицы при загрузке горючего.
  7. Предметы, которые легко воспламеняются, храните подальше от печи.
  8. Бытовые отходы ни в коем случае не сжигайте в печке. В том числе и пластмассу.
  9. Пищу рекомендуется начинать готовить на такой печи только через 10–15 минут после того, как разожгли ее.
  10. Если вы решились на создание данной конструкции, то лучше производить работы на свежем воздухе.

О правилах безопасной эксплуатации не стоит забывать при использовании любого отопительного оборудования.

Бубафоня своими руками — отопительное устройство длительного горения с высоким КПД, которое экономит ресурсы

Собрать такую печь самостоятельно просто, но при эксплуатации важно соблюдать правила. Размещая изделие в жилом доме, чтобы повысить привлекательность внешнего вида, корпус можно облицевать негорючими материалами. Для обогрева нежилых помещений внешний вид не играет важную роль

Для обогрева нежилых помещений внешний вид не играет важную роль.
