Выбираем печь для гаража

Как установить и подключить топливный насос

Переходим к подключению топливного насоса. Его крепежную резинку сбрызгиваете жидкостью WD40 (иначе бочонок не налезет), и натягиваете на насос.

Там, где у топливонасоса расположен клеммник под провода — это выход на отопитель.

С другой стороны подключается трубка от бачка с дизтопливом. Закрепляете топливный насос на стенке под углом в 45 градусов или строго вертикально.

В этом случае в нем не будет скапливаться воздух и жидкость будет полностью заполнять все пространство.

При этом желательно сам насос ставить ниже бака с соляркой, а топливный шланг не должен иметь крутых заворотов.

Это делается, чтобы в случае завоздушивания (например открыли крышку подлить ДТ или проверить уровень), воздух мог легко выходить из трубки наверх в бак. Иначе насос будет очень долго прокачиваться.

Говорят, что этот насос один из самых слабых элементов системы и «летит» в первую очередь. Благо китайцы у себя продают их в немерянном количестве. Подобрать под свою вебасту нужную модельку можете вот здесь.

Варианты конструкций

На основе базовой разработаны и успешно используются конструкции печек нескольких видов. Каждый из них наделен достоинствами и недостатками, оправдывает свое применение в конкретной ситуации. Это варианты с наддувом, водяной рубашкой, на комбинированном топливе и другие.

Печь на отработке с водяным контуром

Добавление дополнительного теплообменника, водяного контура увеличивает эффективность печи. Трубы располагаются в зоне верхнего бака. Далее вода может поступать в радиатор самотеком или прокачиваться по системе отопления.

Дровяная

Печь на дровах – это классика. Ее главный недостаток заключается в низкой эффективности. Если немного доработать конструкцию, добавить ребра снаружи, для рассеивания тепла, или встроить внутри лабиринт (двухходовая печь), то КПД удается, хоть немного, но повысить.

Кирпичная печка

Кирпич относится к материалам с хорошей теплопроводностью. Поэтому из него и дома строили, и печи клали. Проблема устройства полезной кирпичной «буржуйки» заключается в необходимости наличия свободного пространства, которого в гараже обычно не так много. И любителям за кладку лучше не браться: есть все шансы безнадежно испортить дело.

Паровая

Паровой агрегат «работает» с самыми высокими температурами, ведь чтобы довести воду до парообразного состояния, в топке должно быть очень горячо. Считается бюджетным вариантом печи для гаража, но требует установки котла, узла турбонаддува и охладителя.

Ракетная

Она же реактивная, печь получила свое название из-за характерного выхлопа пламени и звука горения. Секрет конструкции в особом расположении труб: огонь из топки, расположенной горизонтально, устремляется в вертикальный (иногда наклонный) дымоход.

Металлическая

Печь из металла в гараже относится к самым распространенным. Ее можно создать буквально из того, что есть под рукой: старый газовый баллон, обрезки труб, листового металла. При грамотном изготовлении такая печь прослужит долго.

Компактные модели печей на отработанном масле

Как и в других ситуациях, встречаются различные конструкции печей – от малюток, которые переносятся в руках, до гигантов, устанавливаемых стационарно. Компактные модели отличаются хорошим КПД, быстро монтируются, неприхотливы в обслуживании. Но нуждаются в регулярной чистке (как и другие печи).

Вентиляция и дымоходы

Вентиляция гаража отвечает за удаление из помещения вредных запахов и избыточной влаги, а также за приток чистого воздуха. Поэтому любой гараж обеспечивается вентиляцией.

Минимальное требование к помещению при устройстве печей:

1. Наличие естественной вентиляции при использовании печей с дымоходом.
2. Комбинированная система вентиляции с применением простейших электрических вентиляторов при эксплуатации печек без дымоотвода.

Главное правило: входное и выходное отверстия должны находиться в диагонально-противоположных верхнем и нижнем углах помещения для правильной организации движения воздуха.

Немного о дымоходах:

1. Хотя дымоотводы и не нагреваются так сильно, как печи, их установка осуществляется строго по правилам противопожарной безопасности.
2. Все без исключения дымоходы должны комплектоваться искрогасителями.

Преимущества и недостатки

Основные достоинства:

• практически моментальный обогрев гаража;
• оборудование мобильное и компактное, его можно перемещать по боксу, устанавливая в нужном месте;
• не зависит от перебоев подачи электроэнергии.

Среди недостатков выделяют:

• при использовании природного газа потребуется много согласований и проверок газового оборудования и подводки трубы в гараж. А высокая цена проектной документации заставит задуматься о целесообразности такого метода отопления бокса;
• устройства с питанием от сжиженного, баллонного газа взрывоопасны;
• тепловая энергия не аккумулируется, поэтому потребуется оснащать поверхности защитными экранами с отражающими поверхностями. В этом случае теплый воздух, отражаясь, будет опускаться вниз, и обогревать бокс, а не греть плиту перекрытия;
• применяя печи открытого горения велик риск головных болей и заболеваний горла. Огонь сжигает кислород и делает воздух сухим. Поэтому потребуется провести систему принудительной вентиляции и поставить увлажнитель воздуха.

Современные газовые печи разработаны с учетом недостатков. Газовые печи каталитического типа не используют сжигание топлива при работе. Для лучшего и ответственного выбора потребуется знание видов устройств для отопления гаража.

Пример газового обогревателя для гаража

Обзор популярных моделей печей для гаража

Если вы планируете приобрести печь для гаража, следует ознакомиться с некоторыми моделями, чтобы выбрать комфортную для себя. Среди насыщенного предложениями рынка можно выбрать несколько отдельных моделей и сказать о них несколько слов:

Большой популярностью пользуется канадский бренд Bullerian. Это канадские твердотопливные печи с возможностью переключения на пиролизный режим. Принцип действия этой печи заключается в создании конвекционных потоков благодаря движению нагреваемого воздуха по трубам печи. Единственный недостаток данной модели в том, что по своему принципу работы она поднимает в воздух много пыли, поэтому необходимо поддерживать максимально возможную чистоту в помещении.

Твердотопливные печи «Ставр»— цельнолитые из чугуна. Не подвергаются временным деформациям и устойчивы к воздействию высоких температур. Имеют комбинированные способы подачи тепла и в зависимости от модели могут обогревать помещение размером от 100 до 150 квадратных метров.

Компания «Термофор» производит линейку печей для различного объема обогреваемых помещений. Конвекционные трубы у этих моделей расположены прямо в топке. Печь также имеет два режима работы: обычный дровяной и пиролизный. Компания осуществляет выпуск двух линий агрегатов: бюджетный и дорогой.

Печь каминного типа «Аляска» имеет дверцу из жаропрочной стеклокерамики. Благодаря этому достигается эстетичный вид печи. Также такая печь имеет варочную поверхность, что, несомненно, очень удобно. Использование двойного конвектора снижает температуру внешних стен печи.

Печь «Бренеран» является отечественным аналогом «Bullerian «и имеет идентичную конструкцию. Это стальная печь с двумя камерами сгорания. Может работать на дровах, а также отходах деревообрабатывающей промышленности. Имеет довольно высокий процент КПД.

Дровяные печи «Варна» изготовлены из стали и могут использоваться в помещении площадью до 100 м³. Имеют большую варочную поверхность и цельнолитую чугунную колосниковую решетку. Также имеют два режима горения: интенсивный и экономичный.

Следуя вышесказанному можно резюмировать, что подойти к выбору печки для гаража необходимо со всей ответственностью. Нужно соблюсти все тонкости ее установки. А в дальнейшем использовать, строго следуя всем правилам безопасности. В этом случае печь будет бесперебойно работать долгие годы и радовать вас теплом.

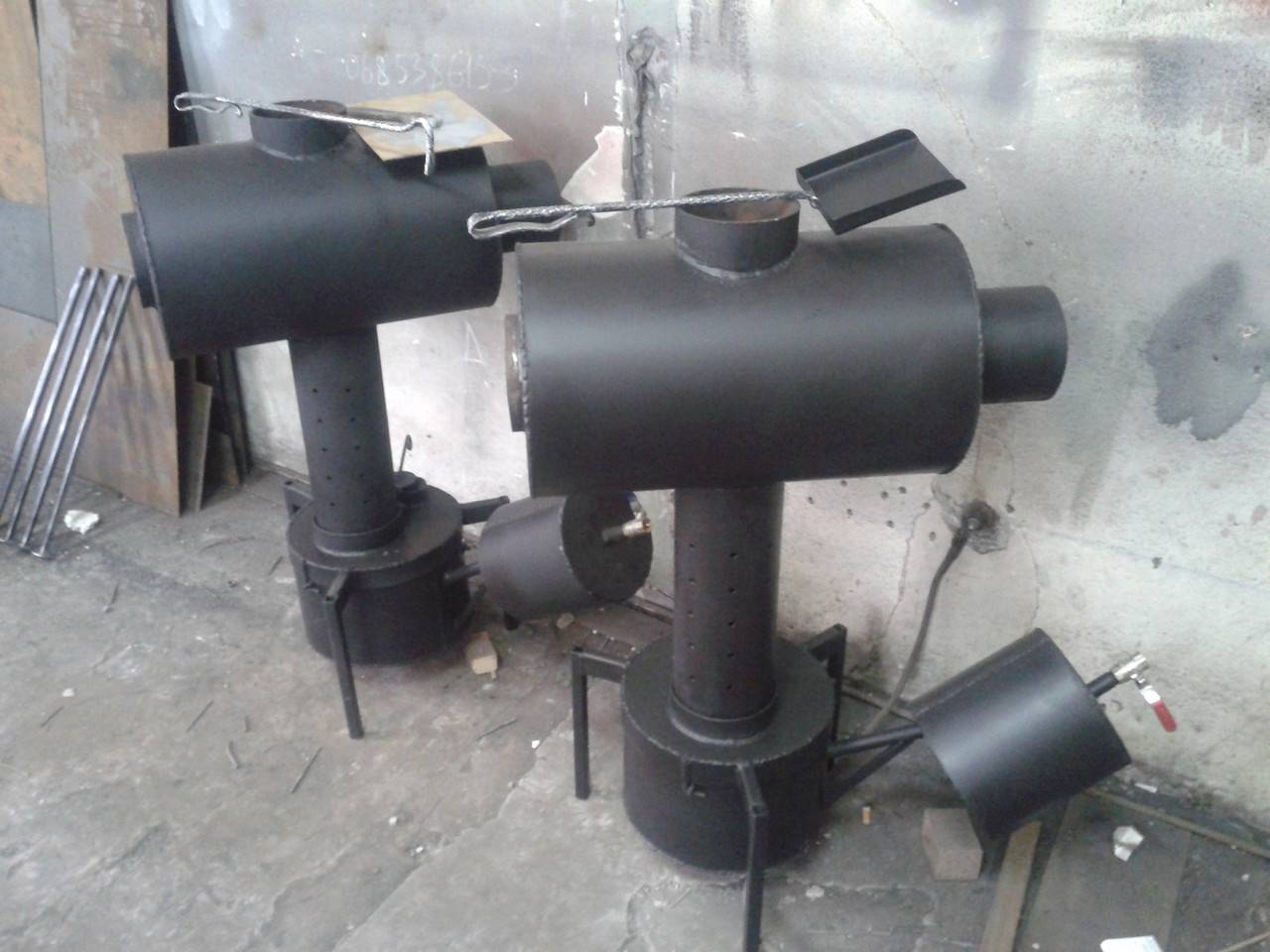

Экономичные и энергоэффективные печи для гаража на отработке

Печь на отработанном масле считается наиболее экономной, так как исключает дополнительные затраты на топливо. Если правильно рассчитать материалы и четко следовать инструкции по изготовлению, то она не будет дымить и чрезмерно загрязнять воздух. Предусмотрена работа таких печей на трансмиссионном, машинном или трансформаторном масле. По такому же принципу функционирует дизельная печь для гаража.

В конструктивном плане агрегат представляет собой две емкости, которые соединены между собой перфорированной трубой, имеющей множество отверстий. Если принято решение в пользу установки в гараже печи на отработке, то необходимо, чтобы она соответствовала таким требованиям:

• предельная масса – 30 кг;
• вместительность – до 12 л;
• стандартный размер – 70x50x30 см;
• средний расход топлива – 1 л/час;
• диаметр трубы вытяжки – 100 мм.

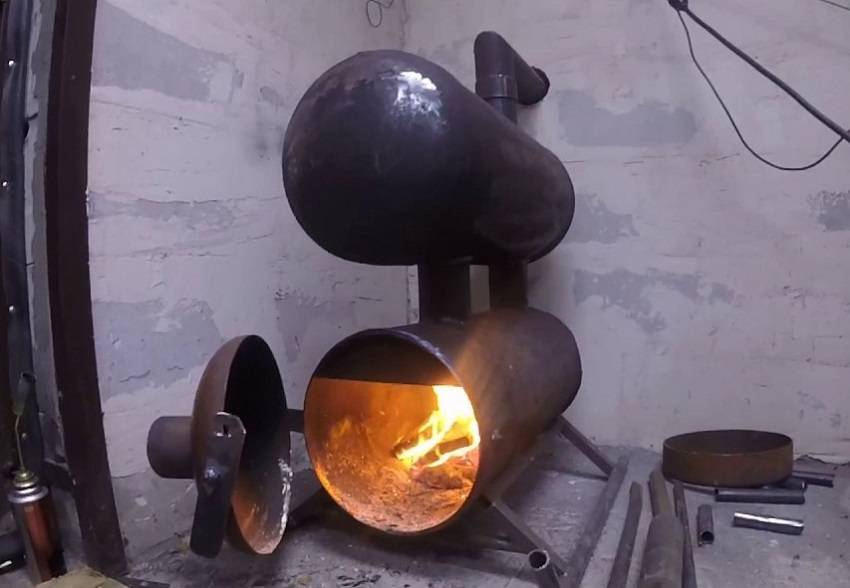

Печь для гаража на дровах из двух газовых баллонов очень экономна и проста в обслуживании

Соорудить такую конструкцию достаточно просто. Для создания не понадобятся форсунки и капельницы, поэтому для ее изготовления не нужны особые знания, умения или опыт.

Непосредственно для изготовления печи потребуются такие материалы:

• труба из стали;
• две металлические емкости;
• стальной уголок.

Емкостью может послужить корпус старого негодного компрессора холодильника или же баллон газовый. Печь для гаража на отработке должна изготавливаться из материала толщиной не менее 4 мм, так как предполагается нагрев до 900 °С, поэтому тонкий металл просто-напросто прогорит.

Последовательность изготовления печки в гараж, функционирующей на отработке

Печь для гаража на отработке выгодна при наличии больших его запасов

Процесс создания данного вида печки в гараж своими руками включает такие этапы:

1. Установку нижней емкости на ножки. С этой целью из металлического уголка производят детали размером 20 см, на которые и приваривают емкость в горизонтальном положении.
2. Вырезание отверстия посредине нижней части корпуса, которая служит топкой и топливным бачком, приваривание к нему вертикальной трубы, соединяющей обе емкости. Желательно, чтобы верхняя часть снималась. Это нужно для проведения чистки горелки.
3. Просверливание приблизительно десятка отверстий в трубе на полуметровой высоте. Первое отверстие должно располагаться как минимум в 10 см от основного корпуса печи.
4. Изготовление отверстия на верхней части топочной емкости для заливки масла и крышки, которая поможет регулировать уровень нагрева помещения и сам процесс горения.
5. Приваривание патрубка на верхней емкости.
6. Сооружение трубы вытяжки из оцинкованной стали длиной как минимум 4 метра и ее крепеж на патрубке.

Презентабельный вид гаражной печи придаст покраска. С этой целью используют смесь из силикатного клея, помелённого мела и пудры алюминия.

Недостатки печи для гаража на отработке, особенности эксплуатации

Пользоваться такой печкой, во избежание аварийных ситуаций, необходимо в соответствии с четкой инструкцией. Для этого, пользуясь нижним отверстием печи, в топливный бак необходимо вложить небольшое количество бумаги для растопки. Далее заливается приблизительно 1 литр отработанного масла. Бумагу поджигают и выжидают пару минут, пока масло не закипит. Когда масло начнет медленно гореть, его необходимо по мере необходимости подливать в количестве 3-4 литров.

Несмотря на массу преимуществ данного вида печей для гаража, необходимо упомянуть и об их недостатках, в частности:

• очень длинный дымоход, который должен быть не менее 4 метров в высоту;
• требуется, чтобы устройство дымохода было строго вертикальным, без изгибов и горизонтальных участков;
• емкости для масла и дымоход необходимо регулярно чистить – приблизительно раз в неделю.

Расход масла в печи на отработке регулируется заслонкой подачи воздуха и составляет 0,3 — 1 л. в час

К процессу создания системы отопления в гараже необходимо подойти ответственно, чтобы такие конструкции, как котел на отработке, печь из кирпича, буржуйка своими руками, были выгодны и приносили максимум тепла. Следует учесть, что за экономными вариантами необходимо тщательно ухаживать, а кирпичные конструкции требуют определенного времени на растопку. Для создания металлической печи длительного горения потребуются определённые навыки и знания. В то же время любой из рассмотренных вариантов при условиях правильного сооружения и при соблюдении правил эксплуатации сделает гараж теплым и комфортным.

По какому принципу остывает гараж

Что собой представляет соотношение: квадрат-куб. Об этом параметре теплотехники знают не понаслышке. Все дело в том, что чем меньше строение, тем соотношение площади его ограничивающих конструкций к внутреннему объему помещения больше. А значит, для его обогрева потребуется больше тепловой энергии.

Чтобы вы поняли, о чем идет речь, сравним два объекта: дом 10х12 м высотою 5 м, гараж 7х4 м высотою 2,25 м. Объем дома составляет 10х12х5=600 м³. Площадь конструктивных элементов, а это четыре стены, пол и потолок, через которые и происходят теплопотери¸ составляет 460 м² (подсчитать это несложно, все на уровне школьной программы). Теперь объем гаража, который равен 63 м³ и площадь его ограничительных конструкций – 105,5 м².

Оптимальная температура в гараже – не более +16С Источник ko.decorexpro.com

Теперь необходимо сравнить соотношения общей площади к объему каждого объекта. Получается у дома: 460/600=0,77, у гаража: 105,5/63=1,67. То есть сравнение показывает, что у гаража площадь теплопотерь больше, чем у дома почти в два раза. Вот и получается, что печь, которую придется использовать в гараже, должна быть мощнее.

Конечно, можно учитывать, что гаражная температура может быть меньше, чем в доме. К примеру, оптимально это будет не больше +16С. Но даже в этом случае нагревательный элемент все равно будет более мощным, чем используемый в доме.

Технология эксплуатации

Во время пользования буржуйкой следует соблюдать важные правила:

• соблюдают безопасное расстояние между печкой и стенами;
• дымоход выводить нужно только на улицу;
• место, где труба выходит наружу, замазывают растворами;
• рядом с прибором рекомендовано поставить ящик с песком и повесить огнетушитель.

Эти рекомендации позволят увеличить срок службы печки и повысить безопасность.

Безопасная установка отопительного прибора

Крайне важно руководствоваться правилами пожарной безопасности при установке буржуйки. Лучшим местом является дальний угол помещения, противоположный воротам

Дымоход выводят только на улицу.

Если стены гаража сделаны из дерева, то печку устанавливают на некотором расстоянии. Саму стену вблизи прибора покрывают металлическим листом или бетонируют. Правильно будет у основания печки прикрепить металлический лист.

Заготовка отопительного материала

Популярным топливом для буржуйки являются дрова. Их нужно хорошенько просушить и распилить. Размер дров должен быть приблизительно 25 см. Хранят дрова в сухом, проветриваемом помещении, защищенном от осадков. Хорошо прогревает помещение дуб, береза, яблоня, вишня. Не стоит использовать ель, сосну. Они дают мало тепла и образуют во время сгорания много сажи.

Чистка печи

Печь следует периодически чистить, чтобы в дымоходе не скапливалась грязь и сажа. Для работ приобретают специальный ершик для дымоходов. Но можно приспособление сделать самостоятельно. На конце палки закрепляют щетку с жесткими щетинами:

• Перед началом работы прикрывают ветошью отверстие в топку.
• Первоначально делают несколько движений в дымоходе.
• Затем достают весь накопившийся мусор.

Все действия проводят аккуратно, чтобы не повредить поверхность конструкции.

Пошаговая инструкция изготовления своими руками

Традиционная печь состоит из железной емкости с дверцей и трубой для выхода дыма, которая выводится наружу помещения. Все разновидности могут выполняться из подручного материала, но основные элементы будут одинаковыми.

Классическая из кирпича

Кирпичная буржуйка в гараже устанавливается обязательно на фундамент:

1. Для фундамента нужно вырыть яму, засыпать ее слоем песка и щебенки. Затем заливают слои цементным раствором. Застывший цемент покрывают гидроизоляционным материалом.
2. Первые два кирпичных ряда укладывают горизонтально.
3. Начиная с третьего ряда формируют отверстие для топки и устанавливают колосник.
4. На уровне с 3 по 6 ряд формируют пространство для закладки дров.
5. Затем несколько рядов выполняют в горизонтальной кладке.
6. Девятый, последний ряд, выкладывают ребром.
7. На последнем этапе устанавливают дымоход и дверцы.

Печь из кирпича отличается долговечностью, не требует ремонта, быстро согревается и долго не остывает. Печное тепло распределяется равномерно, и помещение не остывает длительное время.

Из молочного бидона

Если следовать рекомендациям инструкции, то изготовить печь из молочного бидона не составит труда:

• подготавливают и очищают емкость (она служит основой для топки);
• проделывают отверстие для топки;
• когда будут приварены петли, устанавливают дверцу;
• ближе ко дну емкости проделывают отверстие (диаметром 11 см) для дымохода;
• внутрь бидона устанавливают колосник, который делают из проволоки;
• на последнем этапе приваривают дымоход.

Готовую печку устанавливают в подготовленном месте и обкладывают огнеупорным кирпичом, который защитит от пожара и повысит теплоотдачу.

Из газового баллона

На предварительном этапе делают приблизительный чертеж изделия с определением размеров деталей:

1. С помощью яркого маркера на поверхность баллона наносят разметку в том месте, где предполагается вырезание отверстия для дверцы, топки и поддувала. Топка находится приблизительно посередине конструкции. Поддувало размещают в нижней части под дверцей топки.
2. Чертят линию, которая будет проходить между двумя дверцами. Болгаркой разрезают баллон по намеченному пунктиру.
3. Для дальнейшей работы нужны железные прутья диаметром 15 мм. Из них делают решетку и приваривают к нижней, разрезанной части баллона. После этого снова части баллона приваривают между собой.
4. По обозначенным линиям с помощью болгарки делают отверстия для дверок. Приделывают петли и устанавливают дверцы.
5. На последнем этапе делают дымоход. Болгаркой срезают верхнюю часть баллона и к месту приваривают трубу диаметром 11 см. После чего трубу выводят на улицу, проделывая отверстие в стене или крыше.

Для повышения стойкости на поверхность баллона можно нанести слой термостойкого состава.

Печь для гаража на отработанном машинном масле

Конструкция печи на отработанном машинном масле

Твердотопливная печь для гаража – не единственный вариант. В качестве топлива можно использовать отработку – старое машинное масло, которое всегда есть у автомобилистов.  Такую печь также можно изготовить из газового баллона. Технологию ее создания можно условно разделить на несколько этапов.

1. Стравливают газ, открыв вентиль или нажав на клапан.
2. Выкручивают вентиль и слить газовый конденсат из баллона. Заполняют емкость водой (она вытеснит оставшийся газ).
3. Маркером намечают места разрезов в соответствии с чертежом.
4. Со стороны днища, отступив снизу 200 мм, отрезают часть баллона.
5. Приваривают ножки к отрезанной части. Она будет служить первичной камерой сгорания.
6. Из листовой стали толщиной 4 мм вырезают крышку круглой формы для первичной камеры. Крышка должна быть съемной (для заливки масла).
7. Вырезают отверстие диаметром 100 мм в центре крышки первичной камеры. Приваривают трубу такого же диаметра длиной 0,5 м на место отверстия. Толщина стенок трубы – минимум 4 мм. В трубе по всей высоте просверливают перфорационные отверстия. Они обеспечат доступ воздуха для воспламенения несгоревших фракций.
8. С краю крышки вырезают отверстие диаметром 50 мм и крепят заслонку. Это отверстие будет служить горловиной для заливки топлива. Заслонка нужна для регулировки количество воздуха, поступающего в камеру сгорания.
9. Из верхней части баллона изготавливают камеру, внешне похожую на топку. Эта камера предназначена для охлаждения газообразных продуктов сгорания. На пути в дымоход устраивается перегородка, преграждающая прямой путь газам к трубе.
10. С краю верхней камеры приваривается дымоход высотой не менее 4 м.

Работающая печь на отработке

Твердотопливная печь для гаража длительного горения

Существуют другие варианты печи для гаража с использованием дров. Печка длительного горения, которую называют Бубафоней, обладает преимуществами:

• можно использовать любое твердое топливо (дрова, щепу, уголь, отходы переработки кукурузы и подсолнечника);
• процесс горения не требует частого наблюдения (достаточно добавлять топливо раз в сутки).

Детали печи длительного горения: корпус, крышка и поршень

Технология изготовления Бубафони из баллона емкостью 50 л предполагает следующую последовательность действий.

1. Стравливается из баллона газ и сливается конденсат.
2. Верхняя часть баллона срезается болгаркой. Она будет служить крышкой, для чего по ее краям привариваются упоры.
3. Из листовой стали (толщиной не менее 5 мм) вырезается круг, диаметром меньшим на несколько миллиметров, чем у цилиндрической внутренней части баллона. Круг будет служить поршнем, свободно передвигающимся внутри баллона. Для жесткости от центра блина к краям радиально (с нижней стороны) приваривают несколько отрезков уголков или профильных труб. Эти ребра также будут препятствовать плотному прилеганию поршня к топливу, что может препятствовать доступу воздуха.
4. В центре блина вырезают отверстие диаметром 90 мм и приваривают трубу встык, его перпендикулярно плоскости. По трубе в камеру сгорания будет проходить кислород. Длина трубы на 100 мм должна превышать высоту печи.
5. В крышке вырезать отверстие для трубы поршня. Диаметр отверстия должен позволять воздуху свободно проникать внутрь.
6. Отступив примерно 100 мм от крышки вниз, вырезаем отверстие для дымохода. Вытяжка отработанных газов будет лучшей, если диаметр дымохода будет не меньшим 100 мм.
7. Изготавливаем дымоход с горизонтальным участком 400-500 мм и коленом для соединения с вертикальной трубой (высотой не менее 2,5 м). Желательно, чтобы дымоход был разборным (для очистки).

Поршень печи Бубафони

Чертежи печи для гаража можно найти в интернете, предлагаем вашему вниманию один из вариантов конструкции.

Схематический чертеж печи Бубафони с основными размерами

Отличительные особенности

У печки, собранной своими руками, имеется ряд преимуществ:

• она экономит топливо;
• по желанию можно сконструировать печь любого размера, которая будет наиболее подходящим вариантом для данного помещения;
• легко транспортируется;
• простота в использовании;
• печь капельницу можно использовать для приготовления еды. Для этого при конструировании печки трубу размещают сбоку.

Схема печи капельницы на солярке. Это очень экономичная конструкция. В печной камере происходит полное сгорание соединений

При изготовлении печи капельницы своими руками, нужно соблюдать технику пожарной безопасности:

• аппарат должен располагаться в помещении без сквозняков;
• легковоспламеняющиеся предметы должны отсутствовать вблизи печки, желательно наличие свободного пространства рядом с ней (около полуметра);
• нельзя применять воду для тушения или охлаждения печки.

Материалы, которые понадобятся для строительства печи:

• металл листовой;
• труба медная;
• патрубок;
• резиновый шланг;
• газовый баллон;
• винты;
• медицинская горелка.

Основные инструменты, которые пригодятся для работы – это сварочный аппарат, дрель и струбцина.

Популярный аппарат, сделанный своими руками – это капельная печка из газового баллона

Техника безопасности

Длительное горение опасно тем, что в гараже постоянно существует угроза пожара. Однако это не означает, что печи настолько опасны. Просто нужно соблюдать правила безопасного пользования.

Нельзя топить печь в гараже с открытой топкой

Пол и стены вокруг печи должны быть из негорючего материала. Оптимально перед топкой уложить лист металла на случай вылета искр. Запрещено вблизи располагать бензин, солярку, масло, набрасывать промасленную ветошь. Между автомобилем и печкой выдерживают расстояние минимум 1,5 м. В гараже обязательно обустраивают вентиляцию, чтобы не получить отравление угарным газом.
