Собираем дровяную кирпичную печь своими руками

Особенности печи длительного горения

Печь Бутакова

Конструкции повышают КПД печи, что дает возможность экономить на дровах. Принцип работы отличается от простой печки тем, что предусмотрено дополнительное отделение, где происходит догорание выделяющихся газов. Удобство в том, что после закладки одной порции дров можно долгое время не открывать топку.

Виды печей из кирпича для длительного горения:

  • классическая печь, к этой группе относят печку Бутакова, булерьян, в них газы выходят вверх, а топливо поджигается внизу;
  • шахтная конструкция, где дым идет в соседнюю область, где догорает и дает тепло;
  • подовая печка, в ней дрова поджигают вверху, а дым идет под сгорающий пласт по каналам.

В газогенераторных сооружениях газы перегорают медленно. Дрова не горят большим пламенем, большей частью тлеют при недостатке кислорода. Конструкция предусматривает теплообменник, можно подсоединить до двух контуров.

Особенности и секреты популярности кирпичных печей

Кирпичная печь является не только функциональным отопительным прибором, но ещё и стильным элементом интерьера

Наверное, не существует такого человека, которому бы не нравился живой очаг с потрескивающими дровами и особенно комфортным теплом. А ведь старая добрая кирпичная печь сможет порадовать не только этим, но и способностью создавать наиболее благоприятствующую для здоровья атмосферу. Все дело в материале, из которого возводят этот удивительный агрегат. Являясь ближайшим родственником керамики, кирпич при нагревании выделяет в воздух водяные пары, а при остывании вбирает их обратно. Печка как бы «дышит», благодаря чему в помещении устанавливается оптимальная влажность

Немаловажно и то, что тепло становится уже при температуре 18–19 °С, тогда как при использовании других видов отопления уровень комфорта начинается от 20–21 °С. Кроме того, будучи изготовленным из глины, кирпич является экологически чистым материалом, а значит, при эксплуатации отопительного прибора можно не волноваться по поводу выделения вредных для здоровья соединений

Несмотря на то что каждый вид кирпичных теплогенераторов имеет свои функциональные и конструктивные особенности, все они схожи между собой в плане обустройства топочной и теплообменной части. Так, любая стационарная печь этого типа имеет:

фундамент, который служит основанием отопительного прибора и равномерно распределяет его вес по всей площади;топку, одновременно выполняющую роль топливника и камеры сгорания;колосниковую решётку, позволяющую реализовать нижнюю подачу воздуха в зону горения. За счёт этого повышается производительность обогревающего агрегата и появляется возможность регулировки интенсивности горения топлива;зольную камеру, которая облегчает очистку печи;дымоход, который создаёт необходимую тягу и выбрасывает отработанные газы в атмосферу.

Конструкция кирпичной печи канального типа

Кроме своего основного предназначения, дровяные теплогенераторы используются ещё и для приготовления пищи, а также обустройства дополнительного места отдыха. Само же сооружение может быть установлено как в помещении, так и во дворе, например, в зоне отдыха с барбекю, мангалом или казаном. Если же говорить о каминных печах, то их теплогенерирующая функция и вовсе отодвигается на второй план, уступая место визуальной и имиджевой составляющей.

К достоинствам кирпичных печей относятся:

быстрый нагрев поверхности;возможность использования нескольких видов топлива;низкие эксплуатационные расходы;исключается опасность ожога при касании стенок отопительного прибора;по-особенному мягкое, комфортное тепло;не обезвоживается воздух в помещении;широкие возможности в плане украшения интерьера.

Есть у рассматриваемых агрегатов и недостатки. Наиболее существенный из них — потенциальная опасность отравления угарным газом, которая появляется при неправильной эксплуатации. Ещё один — большие габариты и масса. Вот, пожалуй, и всё. Как видите, оборудование этого типа имеет сплошные преимущества и практически полное отсутствие негативных моментов, что, впрочем, и обуславливает его высокую популярность.

2

Топливник – теплоотдача и  топливо влияют на устройство

Самое простое устройство у отопительной печи, которая имеет две части: топливник и дымообороты. Другие типы печей содержат дополнительные устройства. Основная частью любой печи – топливник. К нему предъявляются определенные требования, в частности, должен быть достаточных размеров: за одну закладку вмещать почти все топливо. Воздух должен поступать в необходимом объеме, постоянно должна поддерживаться высокая температура.

При недостаточных размерах топливника наблюдается низкая теплоотдача. Ширина зависит от требуемой теплоотдачи: до 1тыс. ккал – 12см, до 3 тыс. – 27 см, если больше – до 50 см. Для удобства размеры топливника принимают кратными кирпичу. Длину делают от 26 см до 51 см, самый длинный предназначается для дров. Используемое топливо влияет на высоту: 6–15 рядов (42–100 см). Колосник укладывается на ряд или два ниже дверцы, чтобы не выпадали угли. Часто делают наклон задней части выше переда для более качественного горения.

Топливники: а – дровяные; б – торфяные; в – каменноугольные.

Для топливника применяется шамотный кирпич, которым его выкладывают или футеруют изнутри. Общая толшина стенок не менее ⅟2 кирпича. Топливник, выполненный в виде свода, улучшает качество горения. В дровяном топливнике хорошо сгорает топливо всех видов. Для угля требуются усиленные колосники толщиной 4 см и хороший поддув, для чего размеры колосника равняются длине зольника под топливником.

Строение печей

Голландка – это классическая дровяная канальная печь. Ее принцип работы основан на циркуляции горячего воздуха по ходам, проложенным в теле печи.

Но монтировать бак для нагрева воды не получится: это приведет к снижению КПД из-за накопления сажи в каналах. Кроме того, даже без бака коэффициент полезного действия печи едва достигает 40%.

В свою очередь, «шведка» имеет КПД 60%. Она считается наиболее совершенной отопительно-варочной печью, где духовка выполняет функцию воздушной камеры. В камерной части происходит догорание дымовых газов, и в конвектор они уходят нагретыми до 800°С. Сам конвектор узок, но имеет большую высоту, благодаря чему отопление дома происходит равномерно.

Шведку можно оборудовать теплообменником системы горячего водоснабжения. Накопительный бак размещают на перекрыше или в сушильной нише. КПД в результате не снижается: обратная энергетическая связь между духовкой и конвектором с одной стороны и топочной частью с другой отсутствует.

Строение печи

Фундамент устанавливают ниже уровня пола

Фундамент размещают ниже уровня чистового пола, его изолируют от влаги.

Конструкция печки из кирпича на дровах для дома включает элементы:

  • на поверхности пола устраивают шанцы, это ножки, которые способствуют прогреву низа;
  • поддувало подает потоки к области горения, в нем есть зольник;
  • в топочной камере с колосниками происходит горение топлива;
  • топка завершается сводом, за которым следует устье печи;
  • дальше следует перевал и каналы;
  • для прочистки есть две задвижки;
  • наверху предусматривают душник в комнату, дымоход.

В дымоходе перед потолком оформляют внутреннюю разделку. Вверху находится устье дымового канала. Внутри предусматривают футеровку для повышения энергоподачи. Корпус и футеровку не перевязывают, т. к. элементы получают разную температуру при нагревании.

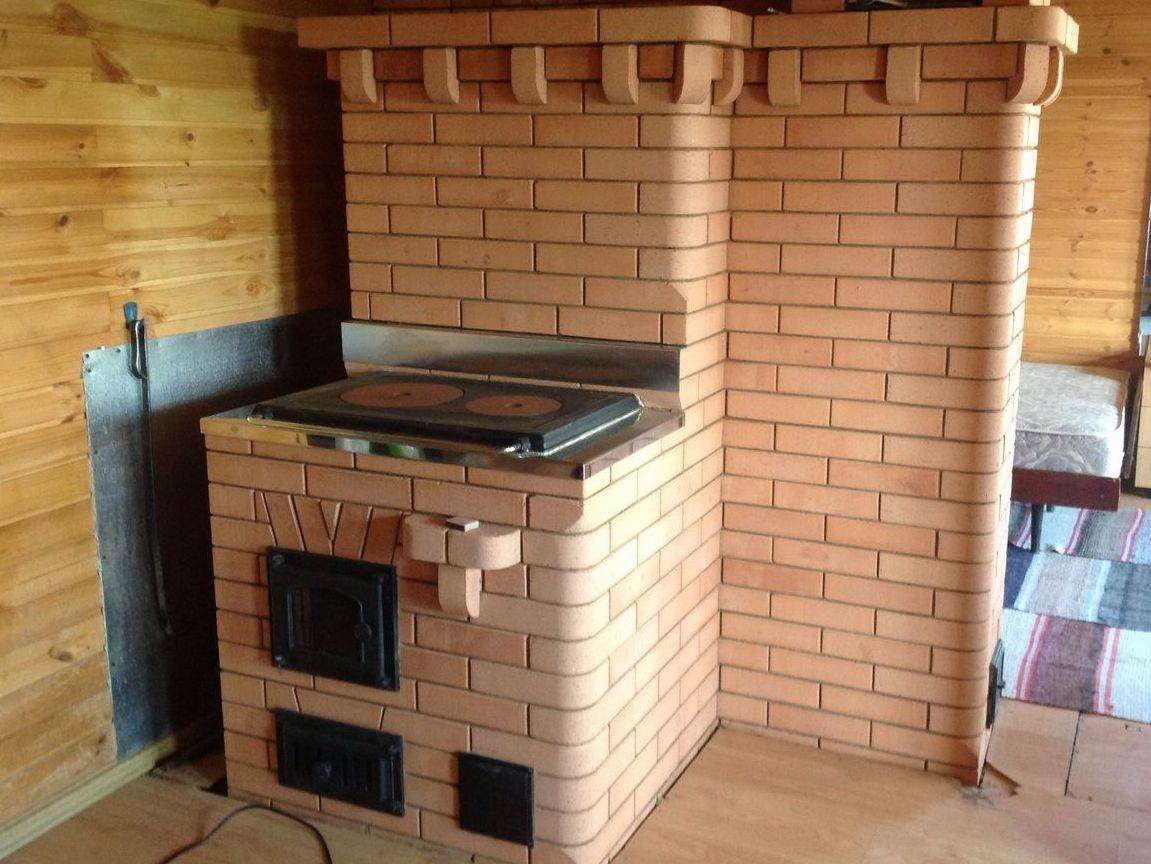

Конструктивная особенность дачных печей

Как правило, для отопительных систем для дач предъявляются более скромные требования, нежели для домов с постоянным проживанием. Русская печка, идеально подходящая для постоянного использования, будет выглядеть нелепо в небольшом дачном домике, куда хозяева приезжают наездами. Варочное место, обогреваемая лежанка и обширный духовой шкаф, возможно, не будут использоваться никогда.

Камин для обогрева

Потому перед составлением проекта так важно определиться с назначением печки, — так ли важна комбинированная конструкция, включающая разнообразные функции. Возможно, будет лучше установить узкоспециализированные варианты:

  • обогрев помещения, сушка обуви и одежды;
  • приготовление пищи, кипячение воды, приготовление заготовок на зиму (травы, ягоды, грибы);
  • эстетичный камин, с обогревом одной комнаты.

При выборе того или иного варианта, нужно учитывать планировку дома, и в соответствии с ней определиться с формой печи, которая бывает:

  • квадратная или прямоугольная;
  • Г-, Т-образная или какая другая;
  • овальная или круглая.

Круглая печурка для дачи

Также следует учитывать размеры дачи, и выбирать тот вариант, который способен обогреть её за максимально короткое время. Многие дачники, имея в собственности большие загородные дачи, устанавливают по несколько небольших печек, а некоторые только одну, к которой присоединяют тепловой контур.

Пошаговая инструкция по кладке печи


Порядовка печи Кузнецова При возведении проверяют горизонтальность рядов, вертикальность стенок и прямые углы. Кладут кирпичи с перевязкой швов.

Порядок сооружения:

  • подготовка чертежей для кладки печи своими руками;
  • нанесение разметки, устройство основания;
  • приготовление раствора и выкладывание поддувала, топки;
  • кладка тела печки с каналами, установка водяного бака;
  • устройство канала для отвода дыма.

Разметка и устройство фундамента


Для кирпичной печи обязательно заливают фундамент Для кирпичных очагов основание строят обязательно, т. к. сооружение отличается большим весом, а грунт или пол в доме не рассчитан на такую массу.

Правила строительства:

  • фундамент заглубляют в землю не меньше, чем на полметра, чтобы печь не проседала, не кренилась от почвенной влаги при промерзании;
  • габарит основания выбирают так, чтобы края выступали за пределы печи на 10 см с каждого бока;
  • фундамент печи не связывают с основанием дома, между ними оставляют промежуток 5 – 6 см, который засыпают песком.

Материалом служит бетон, кирпич, бутобетон. Поверхность покрывают тремя слоями рубероида на битумной мастике или расплавленной смоле.

Возведение тела печи

Чтобы избежать выпадение углей, колосники устанавливают ниже дверцы Размеры камеры сгорания выбирают по кубатуре загрузки дров. Внизу, на границе с поддувалом ставят колосники, их располагают ниже дверцы, чтобы в момент открывания не выпадали угли. Между железом и кладкой оставляют зазор 5 мм для компенсации расширения.

Ряды выполняют по схеме порядовки, чтобы получит каналы, проходимые для продуктов сгорания топлива. Кирпичи в размер отбивают с помощью кирки, молоток располагают в направлении от себя, элементы устанавливают на грань.

Котел для воды ставят, учитывая инструкции изготовителя. Внутренний котел окружают двумя слоями кадки, чтобы увеличить степень и скорость нагрева.

Строительство дымохода


Дымоход — это инженерная система в форме отвесной трубы для отведения дыма и создания тяги. Его монтируют так, чтобы тело не соприкасалось с элементами конструкции кровли.

Есть виды каналов:

  • насадные, когда труба является продолжением печи и ставится над корпусом;
  • коренные, если дымовой коллектор ставят на собственном основании, к нему от печки идут рукава;
  • стеновые, которые находятся в капитальных вертикальных ограждениях дома.

Популярные ошибки

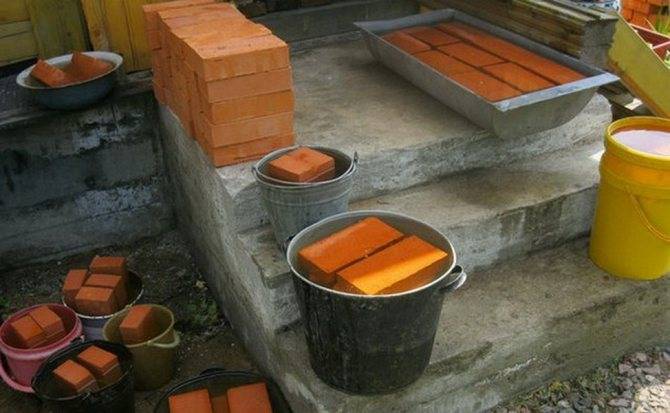

Перед кладкой кирпич замачивают В кладку лучше ставить кирпич, который предварительно замачивают в воде на несколько минут. Камни частично впитывают влагу, поэтому улучшается сцепление, раствор в шве не отдает им воду.

Неопытные каменщики сужают устье канала для вывода дыма, поэтому снижается тяга. Сырые дрова горят плохо, затухают. Дверку печи устанавливают с зазором, чтобы компенсировать изменение размера при нагревании. Если этого не сделать, то периметр входа в топку пойдет трещинами.

Внутри печки лучше не применять металлические перегородки, вместо них устанавливают на ребро кирпич. Духовку не располагают близко от топочной камеры. Ее обустраивают над топкой через прокладки, чтобы достичь равномерного прогрева.

Виды топлива

Отопление на дровах

Сегодня оно не пользуется особой популярностью, хотя имеет ряд плюсов:

  • Дровяные печи нагреваются достаточно быстро и легко.
  • Топливо не имеет высокой цены, легкодоступно для большинства населения, возможна самостоятельная заготовка дров.
  • Не нуждается в дополнительных трубах для подвода воздуха и воды. Даже, если есть желание сделать котел для нагрева воды, это не потребует сложных инженерных переделок.

Но наряду с плюсами, существуют и явные минусы:

  • Достаточно габаритны по объему. Даже самый компактный агрегат требует места. Фундамент и конструкции займут большую часть кухни или другого помещения. Собрать маленькую печь, не занимая площади, не получится.
  • Они должны быть правильно собраны с грамотно устроенными дымовыми каналами. Сегодня сложно найти настоящих профессионалов, которые знают устройство кирпичной печи. Их единицы. Любая небольшая оплошность мастера приведет к проблемам. Печь не будет прогревать нужную площадь, будет плохо разжигаться и дымить.
  • Нуждаются в постоянном запасе дров. Их лучше запасать на сезон. Дрова должны быть сухими, нужного размера. Советуют, чтобы дрова были разные: береза, сосна, осина, ель. Для различных ситуаций нужны разные деревья. Зимой нужен огонь, дающий максимальное количество тепла, летом, осенью – свежесть и просушивание, весной – обогрев, но не жаркий огонь, а спокойное тепло.
  • Требуют особого контроля. Контролировать требуется и нахождение дров в топке, целостность подтопочного листа на возможность выпадения углей. Контролировать нужно угарный газ, опасный для человека.

Угольное отопление

Эффективный и недорогой вариант топлива для печи из кирпича — каменный уголь. Такой вариант особенно подходит регионам, где находятся залежи угля

Важно знать, что уголь выделяет намного больше тепла, именно поэтому кирпичи очень быстро разогреваются и со временем разрушаются. Для снижения разогрева, устанавливают котлы

Лучше их сделать самостоятельно. Изготовление своими руками позволит выбрать нужный размер кладки. Современные котлы на дровах оборудованы различными датчиками, которые регулируют температуру внутри котла и дома.

Основные разновидности кирпичных печей

Исходя из функций, возлагаемых на печь из кирпичей для дома, которая возводится, своими руками, все конструкции могут подразделяться на определённые типы:

  • отопительное печное устройство, которое в первую очередь предназначено для обогрева комнат в доме;
  • варочная печная конструкция, используемая для приготовления кулинарных шедевров;
  • комбинированное отопительно-варочное устройство, сочетающее в себе предыдущие аналоги.

При этом к современным кирпичным печкам предъявляются требования пожаробезопасности, качественного обогрева помещения и создания уюта и комфорта в частном доме.

Естественно, возвести кирпичную печку самостоятельно не так уж и просто как может показаться на первый взгляд. В первую очередь — это обусловлено сложностью порядовок. Хотя, если задаться целью, то даже новичок в строительстве сможет построить простейшую варочно-отопительную конструкцию своими руками.

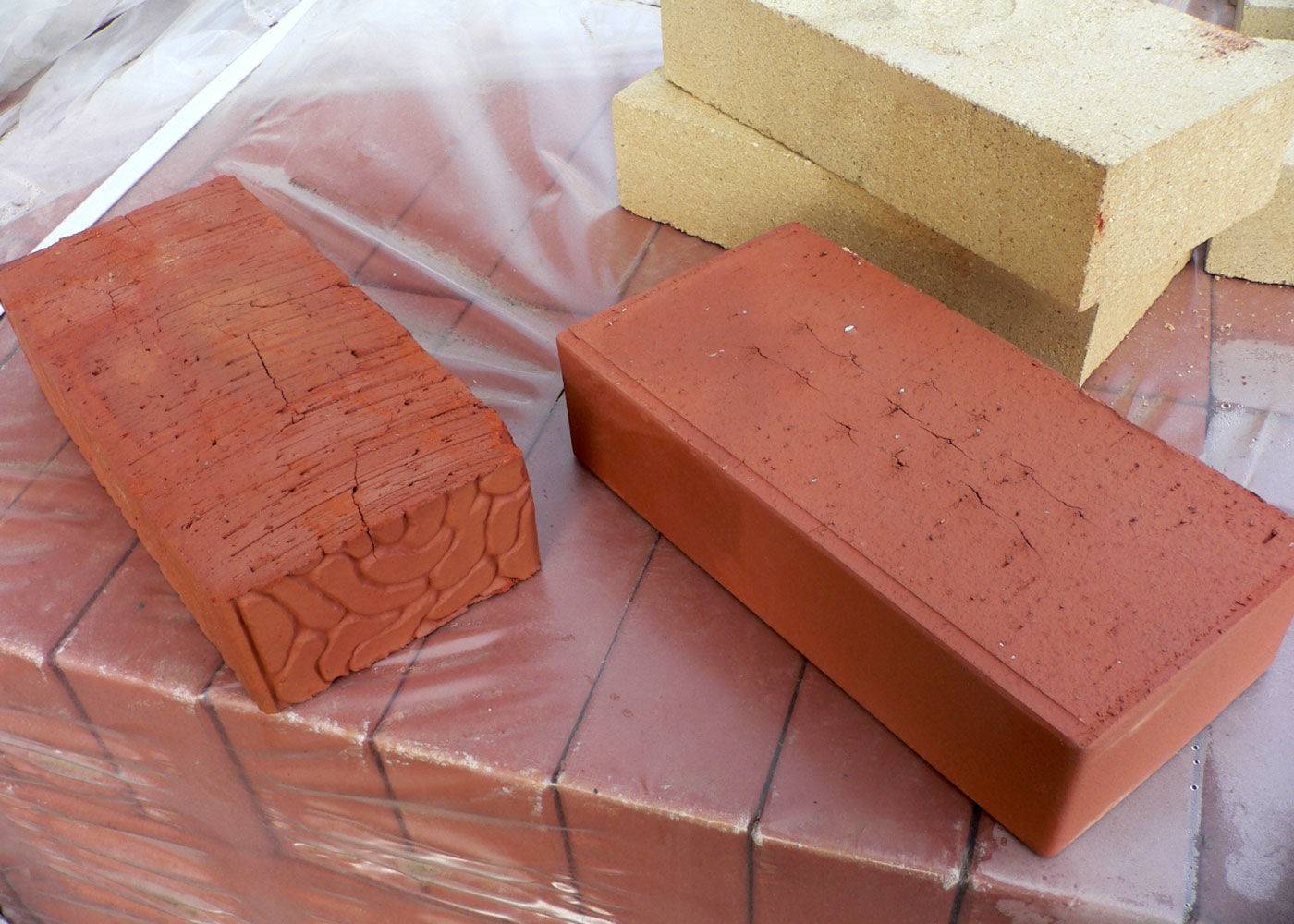

Какой лучше брать кирпич

Если разговор ведется о бытовых печках, то используют такой кирпич:

  • керамический;
  • шамотный.

Из последнего выкладываются отдельные участки, которые при растопке способны выдерживать повышенный уровень температур. Это:

  • печной свод;
  • отдел для дров;
  • участок дымового канала, который идет сразу после топочного отдела.

Плюс шамотного кирпича в том, что он может собирать и отдавать тепло продуктивнее керамического. Но для печки с варочной плитой этот вариант подойдет не лучшим образом – еда будет готовиться дольше, потому что существенное количество тепла будет поглощаться кирпичом. А летом на такой печи и вовсе готовить станет невыносимо. Потому для основной кладки лучше брать керамику.

Приготовление раствора

Чтобы приготовить раствор, требуется запастись подходящей емкостью, а также ситом с ячейками 3х3 мм. Для работы со смесью понадобятся лопата, дрель-миксер и небольшая дощечка. В состав раствора войдут вода, песок и глина. Заготавливаемая вода должна быть чистой, без запаха плесени и с минимальным количеством минеральных добавок.

Если водопроводная вода на вашем участке загрязнена, постарайтесь заранее привезти ее в нужном количестве. Ее объем зависит от количества кирпичей, которые кладка будет содержать: так, на каждую сотню приходится от 15 до 20 литров жидкости. Для раствора необходим мелкофракционный песок. Его просеивают через сито, чтобы очистить от кусков щебня и гравия. Кроме того, требуется закупить глину высокого качества: именно от нее зависит прочность раствора.

Приготовление смеси начинается с того, что воду и глину смешивают в таких пропорциях, чтобы масса получилась не слишком жидкая, но и не слишком густая однородная масса.

После того, как она обретет пластичность, добавляют отсеянный песок в соотношении 1 литр на ведро воды. Проверить готовность раствора можно, опустив в него дощечку: толщина налипшей на него смеси должна быть не меньше 2 см. Когда желаемый результат достигнут, песок добавлять прекращают.

Особенности эксплуатации

Эксплуатация кирпичной печи на даче имеет свои особенности:

свежая кладка печи должна высохнуть

Для этого потребуется не менее двух недель;
первая топка должна быть с использованием бумаги, щепок и не более 15–20% общего количества топочного материала;
для определения полной просушки печи, необходимо обратить внимание внутреннюю заслонку. Отсутствие конденсата будет свидетельствовать о готовности к эксплуатации в обычном режиме;
в качестве топочного материала нельзя использовать легковоспламеняющиеся материалы;
перед растопкой необходимо открыть поддувало, а после неё — проветривают помещение;
нельзя растапливать печь, если отсутствует тяга;
если на стенках печи появляются трещины, их необходимо заделать раствором.

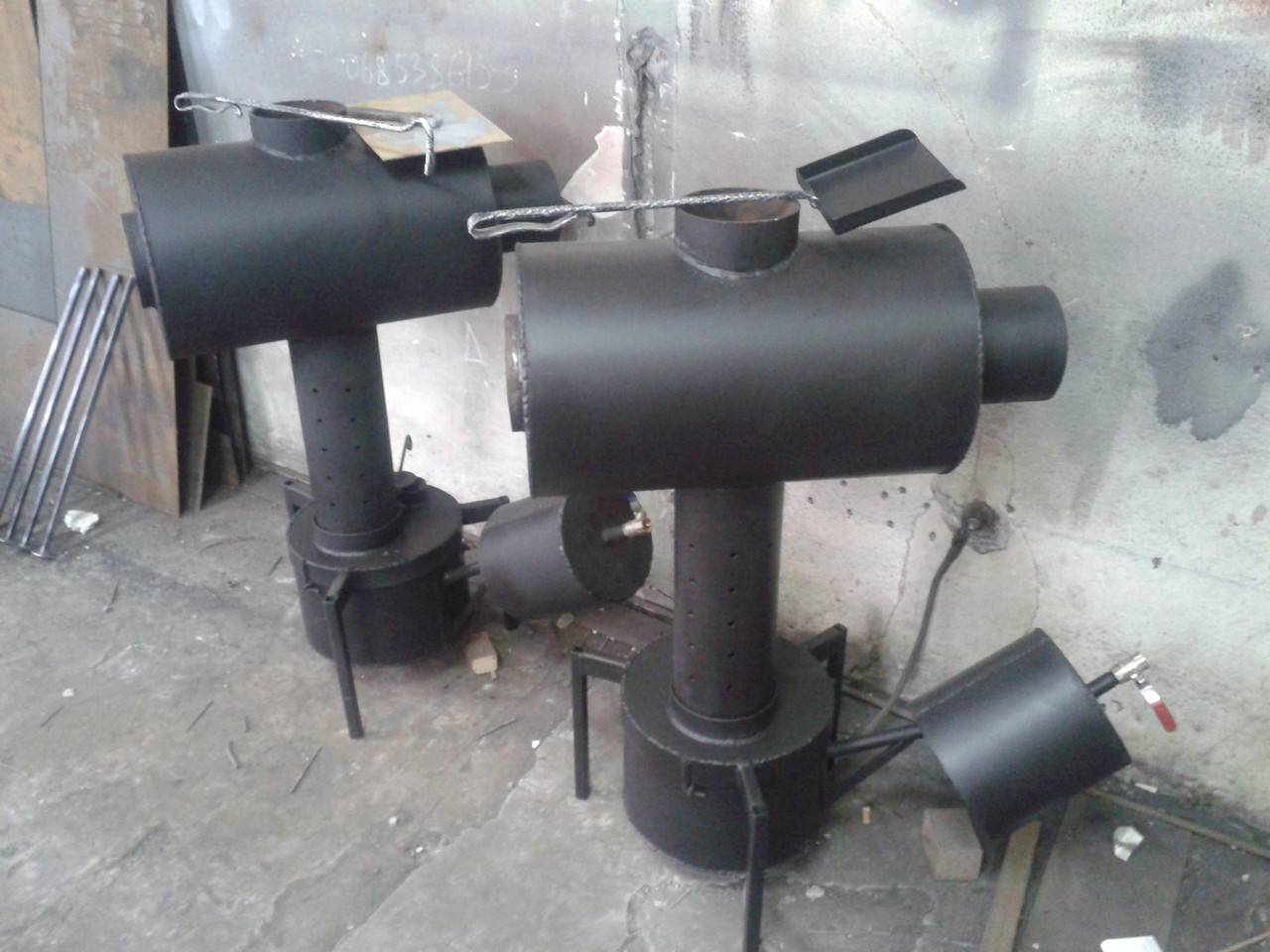

Металлическая печь имеет свои нюансы при эксплуатации:

металлический корпус печи следует оборудовать ножками, чтобы было минимальное соприкосновение с полом;
поверхности стен необходимо изолировать от нагрева и попадания искр. Для этого используют металлические листы, толстую фольгу и другие негорючие материалы;
в процессе сгорания топочного материала на стенах печи образуется налёт сажи, который снижает теплоотдачу. В связи с этим внутренние и наружные поверхности конструкции необходимо чистить

Это нетрудно сделать с помощью специальных скребков, щёток и ершей;
при эксплуатации металл сильно раскаляется, о который, при неосторожности можно обжечься;
дрова и другой топочный материал необходимо складывать на расстоянии не менее 40–50 см от зольника и дверцы в топочную камеру;
над раскалённой печью, а также вблизи неё нельзя оставлять открытые ёмкости с водой. Влага попавшая на горячую печь, моментально превратиться в горячий пар, который может стать причиной ожогов.

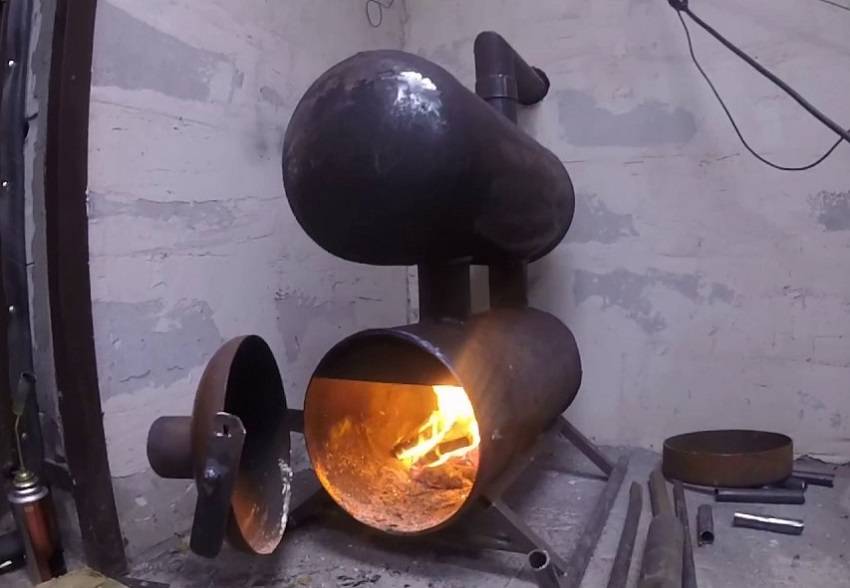

Видео: как сделать печь длительного горения «бубафоня» из газового баллона

Используя приведённые инструкции, советы, чертежи и схемы не составит труда самому изготовить печь для дачи.

Основные элементы конструкции отопительной печи

Схема элементов отопительной печи

Все существующие отопительные печи имеют примерно одинаковую и довольно простую конструкцию. Однако, несмотря на свою простоту, печные агрегаты способны в полной мере решать задачи, связанные с обогревом жилых помещений.

Главными составляющими отопительной печи являются топливное отделение и дымоотводящая конструкция. Если рассматривается отопительно-варочная печка, в состав конструкции нужно включить плиту либо духовой шкаф. По желанию владельца его печка может быть дополнена баком для подогрева горячей воды.

Отопительная печь. Общая схема

Отопительная печь. Общая схема

Важнейшая часть любой отопительной печки. Объем топливника рассчитывайте в соответствии с площадью обогреваемого пространства, особенностями используемого топлива и т.д. Для изготовления топливника печи используйте качественный огнестойкий кирпич. Стенки топливника должны иметь толщину от половины кирпича.

Зольник (поддувало) для печи

Это отделение предназначено для сбора отходов работы печи. Также через зольную камеру осуществляется подача кислорода к сгораемому топливу.

Зольник обустраивается ниже решетки колосника и оснащается индивидуальной дверцей.

Высота топливника обычно делается в 3 кирпича.

Правила устройства печной трубы из кирпича

Очень важная составляющая любой печи. Через дымоход осуществляется отведение газов. При этом конструкция обеспечивает дополнительный обогрев помещения.

Кирпичная печь – обустройство дымохода для нее

По возможности дымоход надо конструировать так, чтобы он был максимально прямым. Любые изгибы будут негативным образом отражаться на показателях эффективности работы отопительной печки.

Раствор для выкладки отопительной печи

Чтобы работа вашей отопительной печи была максимально эффективной, надежной и безопасной, а сама конструкция служила максимально долго, вы должны правильно приготовить раствор для кладки.

Выкладка отопительных печек выполняется с применением вязкого раствора, приготовленного на основе глины и просеянного песка.

Для получения такого раствора вам нужно залить глину нормальной влажности водой и тщательно ее размочить. Пропустите смесь сквозь сито и размешайте до однородного состояния. Затем добавьте в смесь песок в количестве, необходимом для получения раствора с требуемой пластичностью и вязкостью.

Раствор для кладки печи

Уделите приготовлению раствора для выполнения кладки должное внимание. От правильности его приготовления зависит качество готового печного агрегата, его основные характеристики и продолжительность службы

Отопительная печь

А теперь посмотрим, как сложить своими руками печь из кирпича, рассчитанную на отопление небольшого дачного дома.

Ее размеры:

  • ширина – 2 кирпича (51 см);
  • глубина – 3,5 кирпича (90 см);
  • высота – 2 метра 38 см.

Для строительства потребуются следующие материалы и принадлежности:

  • Красный полнотелый кирпич – 390 шт;
  • Глина – 9 ведер;
  • Песок – 18 ведер;
  • Колосниковая решетка (25х40 см) – 1 шт;
  • Топочная дверка (20х30 см) – 1 шт;
  • Поддувальная дверка (14х20 см) – 1шт;
  • Прочистная дверка (14х20 см) – 1шт;
  • Задвижка -1 шт;
  • Предтопочный стальной лист (50х70 см) – 1 шт;
  • Рубероид для гидроизоляции (100х60 см) – 1 шт.

Последовательность работы

Первый ряд – основа печи. Его следует выложить особенно тщательно, проверяя горизонтальность с помощью уровня.

Углы – самая сложная часть для новичков. Для того, чтобы они были ровными, рекомендуем сразу же установить на краях кладки четыре шаблонных стойки. Их можно сделать из строганных досок, сбив их попарно под прямым углом.

Установив такую «опалубку» от пола до потолка, вы легко выведите идеальные углы.

На втором ряду с торца печи укладывают два кирпича со скошенной гранью, выходящей в зольную камеру. Кладку третьего ряда начинают с установки поддувальной дверцы, фиксируемой проволокой в швах боковых кирпичей.

4 и 5 рядами продолжают формирование стенок зольной камеры. Шестым рядом начинают кладку стен топливной камеры и ставят в ней колосниковую решетку.

На уровне 7 и 8 ряда монтируют топочную дверку. В задней части камеры ставят скошенные кирпичи, служащие для улучшения тяги. Девятым рядом перекрывают дверку топливника.

С 10 по 16 ряд ведется кладка топливной камеры и вертикального дымоотводного канала. На семнадцатом в печь ставят прочистную дверку.

18-30 ряд образуют дымооборотные каналы. Их нужно выложить максимально ровно, затирая внутренние стенки мокрой тряпкой.

31- 32 ряды образуют свод, перекрывающий печь.

33 и 34 формируют дымовую трубу.

Закончив кладку, печь оставляют на неделю с открытыми дверками и трубой для просушивания. После этого делают пробную топку, сжигая небольшие порции щепок, веток или соломы.

Проблема отопления дачных и загородных домов связана с отсутствием центральной подачи теплоносителя и газа. Многие уже успели разочароваться в металлических буржуйках, а вот маленькая печь из кирпича — своими руками построенная — дарит уют и тепло, которые не могут не радовать.

Даже самая маленькая печь из кирпича способна не только прогреть дом, но и украсить его.

Выбор раствора и подготовка компонентов

Для кладки печи используют глиняный раствор

Для кладки кирпичной печки на дровах для дачи и дома берут глиняный раствор, который содержит жирный каолин, дождевую воду, речной песок.

Компоненты выбирают с учетом качеств:

  • Глина. Выбирают жирные сорта, предварительно материал замачивают на трое суток. После этого размешивают до получения массы сметанообразной консистенции, процеживают.
  • Песок. Используют простой или шамотный песок, второй вид применяют для кладки внутренних разогретых поверхностей. Песок просеивают, чтобы удалить камни и крупный мусор.

Воду берут без жирной пленки на поверхности, примесей. Цемент добавляют в раствор, если делают дымовой канал, начиная с области чердака, или кладку фундамента.

Как правильно построить печь

В подавляющем большинстве случаев строительство начинается с устройства фундамента для будущего источника тепла. Исключение могут составлять уличные мини-печи, что из-за небольшого веса иногда ставятся прямо на бетонную стяжку двора. Все остальные независимо от расположения должны возводиться на прочном основании. Причем не допускается, чтобы фундамент печи связывался с основанием дома или устраивался к нему впритык, необходимо оставлять зазор не менее 5 см, а лучше – 10.

Важно. Невыполнение этого требования может привести к тому, что спустя год — два печь может потрескаться и даже отклониться от вертикали. Если в доме имеется хорошее основание в виде цементной стяжки, а общий вес печи не превышает 750 кг, то устройство фундамента не требуется, кладку можно начинать прямо от стяжки, предварительно проложив листы асбеста и кровельной стали

Приведенные в предыдущем разделе конструкции обладают весом свыше 750 кг, а потому для них необходимо устраивать надежное основание. Фундаменты под печь бывают 2 видов: бутовые и железобетонные

Если в доме имеется хорошее основание в виде цементной стяжки, а общий вес печи не превышает 750 кг, то устройство фундамента не требуется, кладку можно начинать прямо от стяжки, предварительно проложив листы асбеста и кровельной стали. Приведенные в предыдущем разделе конструкции обладают весом свыше 750 кг, а потому для них необходимо устраивать надежное основание. Фундаменты под печь бывают 2 видов: бутовые и железобетонные.

Независимо от типа основания вначале нужно выкопать яму, чьи габариты превышают площадь печи на 10 см в каждую сторону. Глубина зависит от мощности верхнего слоя чернозема или другого просадочного грунта, подошва же фундамента должна опереться на более плотный слой. В первом случае котлован закладывают бутовым камнем с перевязкой, используя раствор из таких компонентов:

  • песок – 6 частей;
  • цемент – 1 часть;
  • известь, размешанная с водой – 1 часть.

Все пустоты между камнями также заполняются этим раствором, им же выравнивается верхняя часть, находящаяся на глубине 80 мм от пола. Железобетонное основание заливают с опалубкой и арматурной сеткой, предварительно насыпав на дно котлована подушку из щебня толщиной 10 см.

Важно. После застывания раствора или бетона на верх фундамента надо уложить гидроизоляционный барьер из рубероида в 2 слоя. Кладка печи ведется согласно порядовкам с соблюдением толщины швов в пределах 3—5 мм

После укладки каждого ряда необходимо контролировать соблюдение вертикали и горизонтали с помощью отвеса и строительного уровня. Раствор на кирпич можно наносить мастерком либо вручную, допускается легкое пристукивание камня после постановки на место

Кладка печи ведется согласно порядовкам с соблюдением толщины швов в пределах 3—5 мм. После укладки каждого ряда необходимо контролировать соблюдение вертикали и горизонтали с помощью отвеса и строительного уровня. Раствор на кирпич можно наносить мастерком либо вручную, допускается легкое пристукивание камня после постановки на место.

Остатки раствора убирают с обеих сторон стены, причем внутреннюю протирают мокрой тряпкой для создания более гладкой поверхности. Это нужно, дабы обеспечить наименьшее сопротивление дымовым газам.

При установке фурнитуры и баков для воды важно проследить, чтобы между кладкой и металлической поверхностью не было щелей, места сопряжений надо тщательно заполнить раствором, иначе печь станет дымить. По окончании строительства необходимо выдержать 2 суток до полного высыхания раствора, после чего можно производить пробную топку печи начиная с небольшого количества дров. Как сложить небольшую печь в домашних условиях, подробно рассказано на видео:

Как сложить небольшую печь в домашних условиях, подробно рассказано на видео:

Экономичные и энергоэффективные печи для гаража на отработке

Печь на отработанном масле считается наиболее экономной, так как исключает дополнительные затраты на топливо. Если правильно рассчитать материалы и четко следовать инструкции по изготовлению, то она не будет дымить и чрезмерно загрязнять воздух. Предусмотрена работа таких печей на трансмиссионном, машинном или трансформаторном масле. По такому же принципу функционирует дизельная печь для гаража.

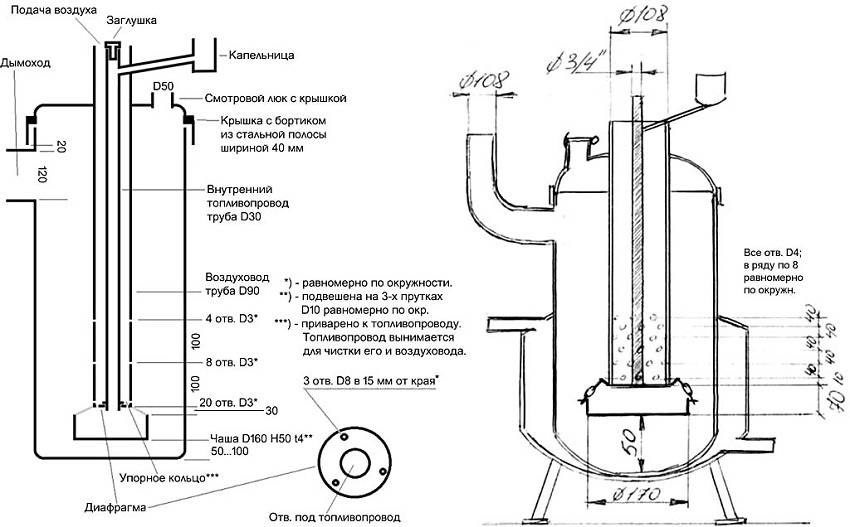

В конструктивном плане агрегат представляет собой две емкости, которые соединены между собой перфорированной трубой, имеющей множество отверстий. Если принято решение в пользу установки в гараже печи на отработке, то необходимо, чтобы она соответствовала таким требованиям:

  • предельная масса – 30 кг;
  • вместительность – до 12 л;
  • стандартный размер – 70x50x30 см;
  • средний расход топлива – 1 л/час;
  • диаметр трубы вытяжки – 100 мм.

Печь для гаража на дровах из двух газовых баллонов очень экономна и проста в обслуживании

Соорудить такую конструкцию достаточно просто. Для создания не понадобятся форсунки и капельницы, поэтому для ее изготовления не нужны особые знания, умения или опыт.

Непосредственно для изготовления печи потребуются такие материалы:

  • труба из стали;
  • две металлические емкости;
  • стальной уголок.

Емкостью может послужить корпус старого негодного компрессора холодильника или же баллон газовый. Печь для гаража на отработке должна изготавливаться из материала толщиной не менее 4 мм, так как предполагается нагрев до 900 °С, поэтому тонкий металл просто-напросто прогорит.

Последовательность изготовления печки в гараж, функционирующей на отработке

Печь для гаража на отработке выгодна при наличии больших его запасов

Процесс создания данного вида печки в гараж своими руками включает такие этапы:

  1. Установку нижней емкости на ножки. С этой целью из металлического уголка производят детали размером 20 см, на которые и приваривают емкость в горизонтальном положении.
  2. Вырезание отверстия посредине нижней части корпуса, которая служит топкой и топливным бачком, приваривание к нему вертикальной трубы, соединяющей обе емкости. Желательно, чтобы верхняя часть снималась. Это нужно для проведения чистки горелки.
  3. Просверливание приблизительно десятка отверстий в трубе на полуметровой высоте. Первое отверстие должно располагаться как минимум в 10 см от основного корпуса печи.
  4. Изготовление отверстия на верхней части топочной емкости для заливки масла и крышки, которая поможет регулировать уровень нагрева помещения и сам процесс горения.
  5. Приваривание патрубка на верхней емкости.
  6. Сооружение трубы вытяжки из оцинкованной стали длиной как минимум 4 метра и ее крепеж на патрубке.

Презентабельный вид гаражной печи придаст покраска. С этой целью используют смесь из силикатного клея, помелённого мела и пудры алюминия.

Недостатки печи для гаража на отработке, особенности эксплуатации

Пользоваться такой печкой, во избежание аварийных ситуаций, необходимо в соответствии с четкой инструкцией. Для этого, пользуясь нижним отверстием печи, в топливный бак необходимо вложить небольшое количество бумаги для растопки. Далее заливается приблизительно 1 литр отработанного масла. Бумагу поджигают и выжидают пару минут, пока масло не закипит. Когда масло начнет медленно гореть, его необходимо по мере необходимости подливать в количестве 3-4 литров.

Несмотря на массу преимуществ данного вида печей для гаража, необходимо упомянуть и об их недостатках, в частности:

  • очень длинный дымоход, который должен быть не менее 4 метров в высоту;
  • требуется, чтобы устройство дымохода было строго вертикальным, без изгибов и горизонтальных участков;
  • емкости для масла и дымоход необходимо регулярно чистить – приблизительно раз в неделю.

Расход масла в печи на отработке регулируется заслонкой подачи воздуха и составляет 0,3 — 1 л. в час

К процессу создания системы отопления в гараже необходимо подойти ответственно, чтобы такие конструкции, как котел на отработке, печь из кирпича, буржуйка своими руками, были выгодны и приносили максимум тепла. Следует учесть, что за экономными вариантами необходимо тщательно ухаживать, а кирпичные конструкции требуют определенного времени на растопку. Для создания металлической печи длительного горения потребуются определённые навыки и знания. В то же время любой из рассмотренных вариантов при условиях правильного сооружения и при соблюдении правил эксплуатации сделает гараж теплым и комфортным.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
