Печное отопление с водяным контуром для частного дома — общие положения

От чего зависит циркуляционный напор?

Создание нужного циркуляционного напора нужно обязательно просчитывать при проектировании системы отопления. Он зависит от того, как отличаются уровни середины котла и самого нижнего радиатора. Чем больше перепад высот, тем лучше перемещается жидкость по системе. На него влияет и разница плотностей горячей и остывшей воды.

Циркуляционный напор в системе отопления, в первую очередь, зависит от перепада высоты расположения котла и нижнего радиатора. Чем больше эта разница (h), тем больше давление

Характеризуется отопление с естественной циркуляцией цикличным изменением температуры в теплообменниках и в котле, которое происходит по центральной оси приборов. Горячая вода находится в верхней части, холодная – в нижней. Под действием гравитации остывший теплоноситель перемещается вниз по трубам.

Циркуляционный напор напрямую зависит от высоты установки батарей. Его увеличению способствует и угол наклона подающей магистрали, направленный в сторону радиаторов, и уклон обратки, обращённой к котлу. Это позволяет теплоносителю легче преодолевать местное сопротивление труб.

При монтаже в частном доме системы отопления с естественной циркуляцией котёл устанавливают в самой нижней точке так, чтобы все радиаторы находились выше.

В коттедже при монтаже системы отопления с естественной циркуляцией котёл устанавливают в самой нижней точке. Все теплообменники (радиаторы) должны находиться выше

Для квартирных домов схемы отопления с естественной циркуляцией применяются очень редко, так как при установке в квартире котёл опускается в «яму» — непосредственно на плиту перекрытия. Пол вокруг неё выпиливается, а само углубление и периметр вокруг него должен быть защищён пожаробезопасными материалами.

Нюансы проекта и монтажа отопления с водяным контуром

Так как печное отопление считается опасным, то стоит выполнять грамотное проектирование и устройство системы. Схема печного отопления проектируется при создании проект дома. Обычно печь из кирпича выполняется внутри стен. Создается свободный доступ к топке.

Кирпичная термоизоляция между печью и полом

Между оборудованием и деревянной поверхностью оставляется прослойка. Термоизоляция для печей начинается с обработки участка пола, на котором будет устанавливаться конструкция.
Установка печи выполняется в следующей последовательности действий:

  1. Монтируется фундамент из смеси бетона и укрепляющего армирования.
  2. Для кладки используется раствор из песка и глины. Песок и глина замачиваются на ночь. Комья в смеси растираются. Смесь состоит из двух частей песка и части глины.
  3. На фундамент укладывается гидроизоляционный слой из рубероида.
  4. По гидроизоляции раскладывается раствор, на который кладется кирпич.
  5. Сначала выкладывается поддувала и монтируется дверца. Затем выкладывается решетка, которая разделяет топку и емкость для собирания золы.
  6. При выкладывании топки учитывается размер теплообменника, чтобы оставить зазоры по контурам топочной камеры. Внутри топки устанавливаются уголки, на которых будет монтироваться устройство. В топке производятся отверстия для установки труб.
  7. Выполняются стены дымохода. При этом создаются каналы для распределения тепла и сброса дыма.
  8. При завершении работ отопительная система подключается и проверяется.

При выборе отопления для дома с помощью печей с водяным контуром стоит учесть следующие моменты:

  1. Принцип работы дровяных печей.
  2. Наличие дополнительного оборудования, которое повышает производительность установки.
  3. Выявляются характеристики, которыми обладают котлы длительного горения с водяным контуром.

ПОСМОТРЕТЬ ВИДЕО

Чтобы создать систему обогрева с водяным контуром требуется иметь навыки кирпичной кладки и возможность для изготовления теплообменника. Выполнение подобного отопления сокращает расходы на топливо, а также обеспечивает равномерный прогрев помещения.

Особенности системы

Обычная печь из кирпича состоит из таких компонентов, как камера для топки, зольник, колосники и дымоотводы. Эти компоненты простой русской печи наверняка знакомы любому жителю деревни. В визуальном плане современные типы печей практически ничем не отличаются от традиционных деревенских конструкций.

Основные характеристики печей с водяным отоплением

Традиционным печам свойственны такие характеристики, как:

  • Простая деревенская печка за один час может выделить более 6500 Ккал тепла. Такого количества тепла вполне хватает, чтобы обогреть дом с небольшой площадью. Такая отопительная система будет идеальным решением для небольшого дачного домика. Печь с водяным отоплением, в которой главным компонентом является водяной котел, будет эффективней примерно в 2,5 раза. Посредством такой отопительной системы можно обогреть уже дом с куда большей площадью. Для того чтобы обогреть дом, потребуется такое же количества топлива, а значит, такая система будет более экономичной.
  • Эффективной будет еще такая отопительная система, которая сочетает в себе печь и котел. Если работают одновременно обе системы, то их производительность увеличивается многократно. Тандем двух таких отопительных систем за один час работы может выделять более 21000 Ккал тепла. Такого количества тепла хватит на обогрев дома с площадью до 300 кв. метров.

Печь подключенная к водяному отоплению

  • Чаще всего для такой отопительной системы используется такое топливо, как уголь или дрова. Цена на такое топливо не является высокой, а его транспортировка не должна вызывать особых трудностей. Дрова можно комбинировать одновременно с углем.
  • Нет необходимости постоянно топить печи с водяным отоплением. Топливо можно закладывать в печь несколько раз в день. В помещении можно создать комфортные условия независимо от того, какая на улице погода или температура.
  • Если сравнить коэффициент полезного действия традиционного печного отопления с комбинированной системой, то этот показатель повысится с 50% до 85%. Для отопления на дровах такой показатель можно назвать идеальным.
  • Материалы, которые необходимы для организации такой отопительной системы, вполне доступны, и не входят в дорогую ценовую категорию.

Недостатки печей с водяным отоплением

Есть у печного отопления и свои недостатки, и было бы несправедливо их не перечислить.

Печь кирпичная с водяным отоплением может быть установлена не только в сельском или дачном доме, но и в элитных коттеджах. Обычно хозяева элитных домов стремятся к тому, чтобы такая печь для водяного отопления, помимо своих обычных функций, выполняла и декоративную роль. Во время эксплуатации такой комбинированной системы необходимо соблюдать некоторые правила безопасности и ухода за системой:

Печь для водяного отопления дома должна все время быть под контролем человека

Это касается не только вопроса загрузки топлива, но также и очистки зольной камеры.
Внимание к себе требуют также дымовые каналы. Перед тем, как развести огонь в рычаге, необходимо удостовериться в том, что задвижки дымового канала находятся в открытом положении.
Подобные системы можно использовать только в холодное время года

В теплый период года использовать такую печь отопления с водяным контуром для приготовления пищи будет нецелесообразным. Если необходимо приготовить пищу, то лучше для этих целей использовать другой альтернативный источник тепла.

Если вы хотите выполнить печи для водяного отопления дома на заказ, то лучше обратиться за помощью к профессионалам. Если же вашу печь изготовит неквалифицированный специалист, то не будет никаких гарантий, что печь будет функционировать нормально или будет полностью безопасной. Перегрев печи может вызвать некоторые проблемы, которые впоследствии приведут к полной поломке печи.

Обычная печь, как правило предназначена для обогрева небольшого помещения

Так как пламя имеет высокие температурные показатели, оно со временем нарушит целостность стенок котла. Это значит, что наступит время, когда теплообменник нужно будет поменять. Сделать это не так просто, так как нужно снять хорошую часть кладки.

Важные особенности эксплуатации печей с водяным контуром отопления

Эту особенность нужно знать при эксплуатации всех отопительных агрегатов, работающих на твердом топливе и имеющих в составе системы отопления циркуляционные насосы.

Исправная работа печи, котла, камина, если применена принудительная циркуляция теплоносителя, может происходить только при функционировании насоса отопления. Проще говоря, насос должен крутиться.

При пропадании электроэнергии циркуляционный насос останавливается. Понятно к чему это может привести:

  1. Дом перестает топиться от системы отопления. Но это – не так страшно. В топке печи продолжают гореть дрова. Тепло уходит естественным путем через дымоход. А в теплообменнике нет циркуляции теплоносителя. Он не охлаждается. Что происходит далее?
  2. Произойдет разрушение теплообменника в результате перегрева. К тому же, теплоноситель, находящийся в системе отопления, попадет при разрыве теплообменника на раскаленные поверхности печи, что приведет к мгновенному образованию большого количества пара.

Как результат – выход из строя отопительного агрегата. Такой взрыв вполне может привести и к пожару. В кирпичной печке и камине не будет таких последствий, а вот их собратья, изготовленные из металла, могут серьезно пострадать.

Сооружаем змеевик из листов железа

Пласт металла должен быть не менее 5 мм для этого элемента. При сборе так же применяют профиль 60*40 мм и патрубки 5 мм, они предназначены для вывода и вода водной массы. Общий размер устройства зависит от длины топливной части печки.


Пласт металла должен быть не менее 5 мм для этого элемента

Если элемент в конечном счете будет вмонтирован в отопительно-варочную систему, то оптимальным решением будет сделать так, чтобы газ согревал полку змеевика и уходил в дымовые каналы, который будет располагаться перед обменником. При таком расчете легко поместить поверхность для приготовления пищи.

Также деталь можно сделать в виде книги, если соединить крайние панели трубками или профилем. Но при таком сооружении верхняя полка будет отсутствовать. А для оптимальной проходимости нужно поставить соединительные трубки в верхней части. Входи выход лучше организовать сзади теплообменника или на его боковой части.

Преимущества и недостатки

Конструкции со встроенным теплообменником имеют массу преимуществ:

  • Система энергоэффективна и экономична. Кирпичная кладка не потребует серьезных финансовых вложений, затраты на трубы и радиаторы будут в любом случае, а теплообменник на порядок дешевле готовых котлов. При эксплуатации печи, затраты на обогрев дома составят несколько тысяч рублей на закупку дров за зимний период.
  • Дизайн кирпичной печи скрывает неказистые элементы, при желании в систему можно добавит камин или декор.
  • Обогрев помещения не зависит от местонахождения конструкции, радиаторы устанавливаются в любом месте
  • Кирпичная печь остывает долго, водный контур будет горячим еще несколько часов после прогорания дров.

Некоторые издания к плюсам системы водяного контура относят возможность его установки в уже готовую печь, что в принципе возможно, но на практике такой вариант связан с большим количеством проблем, которые предстоит решить.

Разборка и последующая сборка печи самое необходимое, что придется сделать. Цена исправления неправильно установленного регистра сопоставима со стоимостью новой печки, поэтому за такими работами обращайтесь к профессионалам.

Недостаток такой конструкции является продолжением её достоинств, чтобы самому сделать печь с теплообменников необходим опыт, как в кладке кирпичей, так и в монтаже систем отопления. Если опыт приходит с годами и количеством изученного материала, то при строительстве печи с водяным контуром следует учитывать её недостатки:

Очаг является пожароопасным элементом, необходимо позаботиться о мерах препятствующих попаданию огня на легковоспламеняемые предметы;
Печь занимает значительную площадь дома, проектируйте комнаты заранее, включите большой обогревательный в дизайн помещения;
Около печки температура будет всегда выше, чем в остальном помещении;
Процесс нагрева печи нельзя мгновенно остановить. Если используете систему с закрытым контуром и циркулярным насосом, отключение электричества (даже кратковременное на несколько минут) и остановка насоса приведут к закипанию воды в теплообменнике. Чтобы этого избежать предусмотрите комбинированную систему движения воды в контуре.
При нерегулярном использовании системы отопления воду из неё необходимо сливать, что ведет к преждевременному износу всей конструкции. В противном случае вода замерзнет, что приведет к разрушению всего комплекса устройств.
Нельзя разжигать печь без воды в контуре

Это приведет к разрушению регистра и реконструкции печи, чтобы использовать печь в летнее время, не «включая» батарее применяют оригинальные конструкции установки теплообменников.
Существует риск отравления угарным газом, как и при использовании всех твердотопливных средств отопления, особое внимание необходимо уделить правильному изготовлению дымохода.

Сделать в доме отопительную систему на основе печи с теплообменником и батареями – экономически выгодное решение, но к проектировке и строительству необходимо подходить грамотно, учитывая все нюансы работ.

Как выбрать заводскую модель

Главный показатель фабричного агрегата – это мощность. Для своего дома владелец может сделать достаточно точные расчеты, с помощью калькулятора онлайн. Он есть на официальных порталах большинства изготовителей.

При вычислении нагрузки учитываются параметры:

  • Расположение устройства;
  • Площадь дома;
  • Время работы агрегата;
  • Материалы, использованные при изготовлении;
  • Условия установки (теплоизоляция и количество стен, высота потолков, степень обогрева погреба и чердака, число, габариты окон).

Устройство печного агрегата не отличается высокой сложностью. Главное здесь – учесть все нюансы. Если конструкция предусмотрена из кирпича, то лучше всего ее обустраивать на стадии строительства дома.

Чтобы не зависеть от электричества, организуют естественную циркуляцию. Теплообменник и контур обычно выполняют из стали, она выдерживает высокие температуры и обеспечит максимально возможный КПД. Можно изготовить конструкцию своими руками или приобрести в магазине подходящий вариант.

7 Полезные советы

Чтобы избежать проблем, необходимо соблюдать некоторые правила обустройства печи для водяного отопления в частном доме. Желая переделать старую русскую печь в доме круглогодичного проживания, о замерзании теплоносителя в холодную пору можно не беспокоиться, т. к. установка постоянно работает. В современных котлах присутствует автоматизированная функция поддерживания оптимальной температуры, которая составляет +5 градусов Цельсия.

Обустроить высокоэффективное отопление на русской печи вполне возможно, и такая модернизация старой конструкции может оправдать себя. Но перед тем как сделать отопление из печки, нужно убедиться, что оно того стоит, а коэффициент полезного действия будущей системы будет действительно высоким. В противном случае затраченные усилия окажутся напрасными.

Печное отопление — вполне хорошая альтернатива для современных отопительных систем, но из-за массы недостатков, такие конструкции существенно уступают передовым способам обогрева. Для обустройства отопления в дачном домике такой вариант вполне подходит, но для постоянного проживания нужно искать другие решения.

Разновидности систем

Существуют два варианта, как сделать отопление в доме от печи. В первом случае это будет система с естественным типом циркуляции теплоносителя, а во втором – принудительной циркуляцией.

Паровое отопление от печки с естественной циркуляцией не требует подключения к электричеству, поскольку вода по отопительному контуру циркулирует за счет законов физики. Однако в данном случае отопительный трубопровод должен быть большого диаметра, что приводит к увеличению объема и инерционности системы. Такая печь будет довольно долго греться при растопке. В тоже время, когда дрова полностью прогорят, теплоноситель в контуре будет дольше оставаться теплым.

Среди недостатков естественной циркуляции в паровом отоплении от печи в частном доме стоит назвать еще и тот факт, что подающие трубы нужно размещать либо под потолком, либо на уровне батарей. Если дом двухэтажный, верх от печи выходит труба, по которой теплоноситель расходится по радиаторам второго этажа, и лишь затем опускается на первый этаж и обогревает помещения на нем.

Выполненное своими руками печное отопление с естественным типом циркуляции не отличается высоким КПД, поскольку вода в контуре движется медленно и не поставляет достаточно тепла в помещения.

Во втором случае кирпичная печь с водяным отоплением оборудуется циркуляционным насосом, который обеспечивает постоянное движение теплоносителя внутри контура с определенной скоростью. За счет изменения параметров скорости можно регулировать степень прогрева помещений. Таким образом, данная разновидность системы является более эффективной. Однако для ее работы необходимо наличие электроэнергии. Если произойдет сбой в электропитании, насос отключится, а теплоноситель внутри работающей печи закипит. Чтобы избежать подобных неприятностей, в случае резких перебоев в электричестве циркуляционный насос стоит подключить к источнику бесперебойного питания с аккумулятором. При регулярном отключении электропитания понадобится еще и генератор энергии, а это достаточно дорого.

Сборка конструкции

Этот этап, как правило, лучше доверить профессионалу, по той причине, что в отсутствии какого-либо опыта в этой сфере корректно собрать сооружение не получится.

Учитывайте общую площадь дома, так как величина агрегата напрямую зависит от этого

Обратите внимание, если вес сооружения будет превышать 750 кг, то перед его монтажом нужно установить фундамент

Перед установкой на фундамент сделайте просыпку песка, он будет выполнять функцию термоизоляции, это важно предусмотреть по правилам безопасности, чтобы избежать возгорания

Описанный в статье способ отопления, надежный и долговечный, не говоря уже о том, что не затратный. Монтаж также не потребует большого вложения денежных средств. Кроме того, попробуйте себя в роли дизайнера и сделать этот элемент интерьера привлекательной достопримечательностью.

Системы разводки отопления

При организации системы разводки отопления стоит учесть, что они встречаются двух разновидностей: открытые и закрытые.

В первом случае циркуляция воды происходит за счет наклона трубопровода. Нагретая вода подается в самую верхнюю точку. После этого она проходит по всему трубопроводу самотеком. Уровень при этом постепенно снижается. В котел вода возвращается по трубе, которую называют обраткой. В чердачном помещении устанавливается расширительный резервуар для обеспечения возможности расширения при увеличении температуры. Нагретая вода вытесняется в расширительный резервуар, при постепенном охлаждении наблюдается обратный процесс.

Основное преимущество открытой системы заключается в ее простоте. Монтаж может быть выполнен самостоятельно. Однако она не подходит для отопления значительной площади.

Система закрытого типа циркуляции происходит принудительно при помощи специального насоса. В этом случае трубопровод чаще всего монтируются из пластиковых труб. Поскольку в их конструкции предусмотрено несколько слоев, они отличаются повышенной теплоизоляцией по сравнению с металлическими трубами. Это позволяет снизить теплопотери при транспортировке воды.

Вода в закрытой системе нагревается до 90 градусов или даже ниже. Она поступает в накопительный бойлер, после чего попадает в систему трубопроводов. Ее движение осуществляется за счет функционирования циркуляционного насоса. Прекращение или нарушение теплоотдачи может быть причиной закипания воды. Это приведет к отключению насосного оборудования и росту давления внутри. Оно, в свою очередь, станет причиной выхода из строя системы.

Чтобы предотвратить это в камине устанавливается дополнительный змеевик. При необходимости через него подается холодная вода, понижая температуру системы. Другой вариант защиты это монтаж термодатчика. Как только температура воды достигает критических значений, автоматическая система сбрасывает ее в канализационную систему.

Камина с водяным контуром – это экономичный вариант для организации дополнительной подачи тепла или отопления небольшого коттеджа или дачного домика.

class=”post-single__hr”> Получайте новые статьи на почту каждый день!ПодписатьсяТеги: вода ремонт отопление интерьер class=”post-single__hr”> Мой мирFacebookВконтактеTwitterОдноклассники

Конструктивные особенности

Основополагающим элементом печки с водяным контуром является теплообменник. Он может быть любой формы, любых размеров и изготавливаться из любых материалов. Основное его требование – это эффективное потребление тепловой энергии и передача ее теплоносителю. Чаще всего теплообменник изготавливают из металлических труб в виде змеевика или регистра

Здесь важно, чтобы площадь отбора тепла была максимально большой. Некоторые мастера изготавливают теплообменник в виде бака из металлических листов толщиною 4-5 мм

Установка теплообменника в печь

Кирпичная печь с водяным отоплением и даже без него является потенциально опасным видом оборудования. Поэтому специалисты рекомендуют очень внимательно относиться к проектированию прибора и к его возведению

На что необходимо в первую очередь обратить внимание?

Обычно система печного отопления проектируется одновременно с проектом самого дома. Печь является неотъемлемой частью здания, так что ее размеры и форма должны точно вписаться в него. Считается, что доступ к топочной части агрегата должен быть свободным

И лучше всего, если этот доступ будет со стороны коридора.

Особое внимание должно уделяться пожарной безопасности печки. Есть несколько обязательных требований, которые должны строго выполняться

Первое – воздушный зазор между печкой и деревянными стенами. Второе – облицовка горючих элементов дома кирпичом или другими негорючими материалами.

Вся сложность возведения печного водяного отопления заключается в том, что надо правильно возвести саму печь. Все дело в том, что в топке печи будет установлен теплообменник, который будет занимать приличное пространство камеры сгорания топлива. А, значит, размеры топки должны быть больше, а соответственно и сами габаритные размеры печи должны увеличиться. Вот почему этапу проектирования уделяется столько внимания.

Разновидность теплообменника

Самостоятельно создать проект печки, если вы не специалист, невозможно. Здесь, хотите вы того или нет, необходимы определенные знания в области теплотехники и большой опыт сооружения обычных кирпичных печей. Поэтому рекомендуем обратить к мастеру, не стоит заниматься самодеятельностью, чтобы избежать неприятностей в будущем.

Некоторые мастера предлагают установить теплообменник в уже существующие кирпичные печи и сделать через него обвязку водяного отопления. Неплохой вариант, но достаточно сложный. Здесь придется демонтировать часть кладки топочной камеры, сделать отверстия для труб подводящего и обратного контура, каким-то образом установить и закрепить теплообменник. При кажущейся экономии это очень трудоемкий монтажный процесс, требующий больших временных затрат.

Печь с водяным контуром для отопления дома: устройство и выбор

О топительная система в любом доме – это важный компонент, без которого жилище представить невозможно. В помощь придёт печь с водяным контуром для отопления дома. Она самый универсальный вариант, она может быть покупная или сделанная собственноручно из огнестойкого кирпича. Да-да именно из кирпича – это будет традиционная печка. Только с возможностью обогревать не одну или две комнаты куда достают ее габариты, а весь дом.

Cхема печи с водным контуром

Какими бывают водноконтурные печки?

Рас уж затронули вопрос видового разнообразия печей, то стоит остановиться на нем детальней. Печь с водяным контуром для отопления дома может быть: дровяной, чугунной, кирпичной, булерьян.

Первый тип представляет из себя стальную топку, толщина стенок которой достигает 6 мм. В нее вмонтированы трубки, в которых циркулирует вода. Эти трубки вместе с водой нагреваются благодаря сгоранию твердого топлива. Такие могут монтироваться в любом месте, что отвечает правилам безопасности.

Cтальная печка с водным контуром

Второй тип имеет определенные преимущества перед дровяными. Отапливать дом печкой с водяным контуром из чугуна надежней, так как он отличается стойкостью к повышенным температурам, она точно не деформируется от высокой температуры сгорания, которая чаще всего образуется при сжигании сухих дров. У этого типа длительный срок эксплуатации, дольше, чем у всех остальных типов печей. В таких печах обустроена «водяная рубашка» — это соединенные между собой стальные листы, покрытые спецкраской. Они имеют 4 регулируемые ножки, которые позволяют выставить уровень агрегата при монтаже.

Кирпичные печки с водяным контуром могут использоваться для отопления, как в автономном режиме, так и с подключением к системе. Он надежный и многофункциональный. В общем виде, это стандартная дровяная печь, которая стоит в деревнях у бабушек, только осовремененная. Она может дополнительно обогревать за счет вмонтированного теплоносителя весь дом. Такой тип считается самым эффективным, так как уровень КПД у них приближается к 85%, к тому же на подобной печи можно готовить пищу и даже спать.

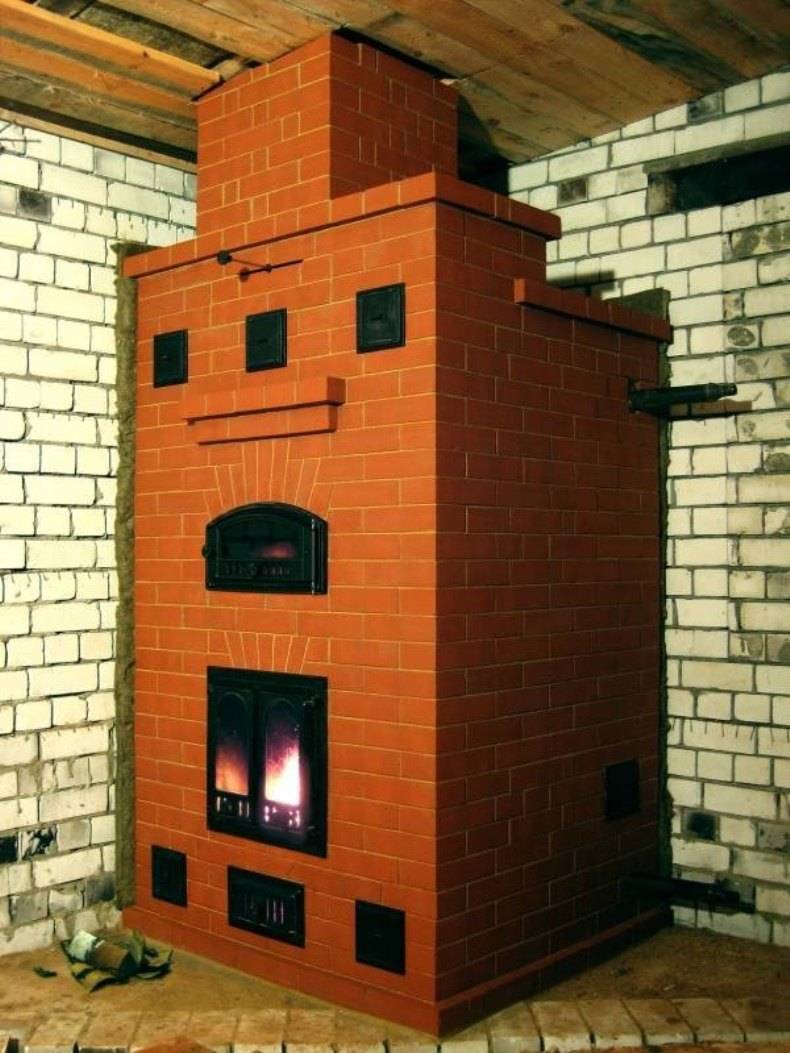

Кладка кирпичной печи с водным контуром

Булерьян – это оригинальное решение про выборе печи с водным контуром. Он работает только на дровах, вследствие своих конструктивных особенностей, так что прежде чем выбрать этот тип подумайте, будет ли возможность пополнять дровяные запасы в больших количествах. Такая печка являет собой цилиндр с рубками и топочной. В последней происходит сгорание дров, точнее, их тление, ведь после полной загрузки дверцу закрывают и все топливо тлеет. Результатами такого процесса является образование газов, которые дожигаются в верхнем уровне. В булерьяне присутствуют изогнутые трубы, для воздуха, которые собственно и могут служить водяным контуром для отопительной системы.

Расчет и его влияние на выбор

Для того чтобы правильно подобрать печку для отопления дома, в которой имеется водяной контур, необходимо узнать о всех важных параметрах. К таким относятся:

Мощность. На печках указываются такой показатель через черточку. Это характеристики общей тепловой и мощности теплообменника. Первый показатель обозначает то, сколько тепловой энергии способна дать печь своим инфракрасным излучением, которое проникает сквозь стекло топки и конвекционные каналы. Важным компонентом является второй показатель – это то тепло, что передается непосредственно в радиаторы. Прочитать о том, какие лучше батареи отопления для частного дома, можно на нашем портале. Теперь пример: если в печи указана полная мощность в 12 кВт, а теплообменника 5 кВт. Для обогрева 10 кв метров жилища необходим 1 кВт, то есть такой агрегат обогреет дом с площадью до 120 метров квадратных
Но обратите внимание, эти показатели подразумевают постоянное сжигание топлива

Если вы используете дрова, то этот процесс будет очень трудоемким.
Рассматривая габариты и вес печки, важно знать, что они достаточно тяжелы, а габариты модели не должны идти вразрез с правилами пожарной безопасности
То есть печь должна вместиться в доме не создавая потенциальных опасных ситуаций.
Расчет объема теплоносителя. Это нужно знать для того, чтобы смонтировать теплообменник к системе

В него включаются объем всех труб и радиаторов. Имеет влияние протяжность труб и количество секций в батареях. Последнее можно посчитать, используя предложенный ниже калькулятор, а относительно труб, то можно воспользоваться таблицей, представленной ниже.

Калькулятор расчета секций радиатора отопления

Как монтировать водяной контур

Монтаж происходит таким же образом, как и монтаж при любой другой системе отопления. Единственный момент, который нужно учитывать — «обратка» при печном отопление расположена выше.

Циркуляция теплоносителя бывает трех видов:

  1. Естественная. Для естественной циркуляции монтаж труб нужно осуществлять под максимально допустимым уклоном. Кроме этого, в том месте где труба выходит из печи необходимо устроить «коллектор разгона»: для этого трубу направляют вертикально в высоту 1–1,5 м, а потом вниз к радиаторам по наклонной.

    Естественная циркуляция

  2. Принудительная. Этот вид циркуляции увеличивает КПД до 30%. В схему добавляется циркулярный насос, который и создает давление теплоносителя. Однако устраивать систему с одним только видом принудительной циркуляции нежелательно, ведь в случае перебоев с электроэнергией или выходом насоса из строя циркуляция воды не будет осуществляться, что приведет к закипанию теплоносителя в системе.

    Принудительная циркуляция

  3. Комбинированная. Для данного вида циркуляции необходимо совместить монтаж труб с уклоном, как описано в первом пункте, с насосом. Насос в данном случае подключается в систему по параллельной магистрали, как указано на схеме 4. При такой комбинации насос будет работать при наличии электроэнергии, при ее отсутствии циркуляция будет осуществляться естественным путем.

Установка и монтаж

Следует доверить работу по установке специалистам и не рисковать, устанавливая его своими руками.

  1. После тщательного осмотра камина следует убедиться в целостности деталей и крепости соединений.
  2. Прибор устанавливают на 30-40-сантиметровый фундамент.
  3. По уровню следует выровнять устройство и подключить к дымоходным каналам и водяной системе. Согласно отзывам потребителей, эта процедура несложна.
  4. Следующим этапом является монтаж составляющих, согласно инструкции для каждой отдельно взятой модели, что можно посмотреть на видео.

Стандартная модель подключения у большинства каминов с водяной рубашкой приблизительно одинакова:

  • устраивают сам камин в подвальном либо жилом помещении;
  • в подсобном помещении устанавливают гидроаккумулятор,
  • устанавливают по внутреннему периметру дома радиаторы для отопления помещения.

Размещение расширительного бака изменяет тип системы, которая в зависимости от его расположения бывает закрытой или открытой:

  1. Открытая система характеризуется размещением расширительного бака в наивысшей точке помещения; теплообменник, находящийся в свободной части топки, располагается в змеевике и заполняется водой под действием гравитации. Такая система проста, ее без труда можно смонтировать своими руками, но ввиду большой энергетической потери воды и высокого гидравлического давления труб – малоэффективна.
  2. При закрытой системе теплообменник располагается в закрытой части камина, а для циркуляции воды в системе используется насос. Вода закипает в случае остановки циркуляции, вследствие чего срабатывает аварийное отключение оборудования. Такая система намного сложнее для сборки своими руками

Для предотвращения такого явления в задней части устройства устанавливают дополнительный змеевик, наполняющийся при необходимости холодной водой. В водяную рубашку таких каминов встроен датчик температуры воды, и в случае ее перегревания система автоматически отключается.

Обзор популярных моделей

Наиболее легким в монтаже и подключении считаются отдельно стоящие аппараты, выполненные из стали и чугуна, с вмонтированным теплообменником. Они могут быть расположены в двойном корпусе, создавая водяную рубашку вокруг камеры, или располагаться в верхней его части. Выведенные наружу патрубки просто подключаются к контуру отопления. Для самого отопительного прибора достаточно подыскать удобное место в любой зоне комнаты, где можно вывести дымоход. Главное – не забыть закрыть пол металлическим экраном поверх негорючего покрытия (лист минерита, например).

Печь-камин АКВА

Изготавливаются из стали в форме пластин в 5 мм. Поперечная грань и камеры закрыты жаростойкой плиткой, в случае повреждения которой можно произвести замену.

Изделие включает в себя дверцу из закаленного стекла для обзора. Внизу предусмотрена ниша для дров.

Технические характеристики:

  • подача энергии находится в границах от 13 до 16 кВт;
  • контур дает показатель мощности в 5-7 киловатт;
  • стальной теплообменник;
  • рассчитан на установку к стене;
  • облицовка боковых стенок выполнена из керамики;
  • панель спереди имеет панорамное жаропрочное стекло;
  • диаметр дымохода – 150 мм.

Даже если отсутствует подключение к системе отопления, возможность прогревать пространство не теряется. Только такой метод увеличивает износ. Обязательно нужно заполнять схему водой при включении, иначе произойдет повреждение элементов, и они выйдут из строя.

Печь-камин Бавария

Выпускается из листов стали, дополняется решеткой из чугуна для разделения топки и зольника. Эксперты отмечают неплохие технические характеристики:

  • компактный размер – устройство подойдет даже для небольших помещений:
  • мобильность – печь-камин по усмотрению владельца можно переносить из одного места в другое;
  • агрегаты легко установить и использовать;
  • крепкое термоустойчивое стекло обеспечивает безопасность, уменьшая риск попадания пламени в комнату;
  • скорость прогрева очень высокая;
  • достаточно большая производительность (КПД – 80%);
  • экологичность – выделение углекислого газа понижено и едва достигает показателя в 0,20%;
  • если приобрести модель, в которую встроены варочная поверхность и духовка, то можно готовить еду на открытом огне предварительно удалив с конфорок чугунные кольца;
  • внешне приборы очень привлекательны.

Аппараты с водяным контуром присоединяются к трубам во всех комнатах дома. Сверху камеры или в перегородках печки расположен теплообменник со змеевиком, по которым перемещается жидкость, поступающая из распределительного бака. С двух сторон по краям расходятся трубы для снабжения холодной и горячей водой, имеющие свойство отвода кипятка, попавшего в систему отопления. Чтобы определить, будет ли печка выполнять свои функции в полном объеме, нужно оценить коэффициент мощности.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
