Виды редукторов
Поршневые редукторы
В них основную работу выполняет встроенный подпружиненный поршень. С помощью специального крана можно настроить управляющую пружину. Поршень, в свою очередь, будет частично перекрывать трубопровод, когда давление поднимется до критической отметки.
Плюсы
- Эти устройства более распространены и доступны.
- Конструкция отличается простотой, компактностью и — при условии правильной эксплуатации — высокой надёжностью.
Минусы
- Обладают меньшим диапазоном регулировки (1–4,5 бара), которого, впрочем, обычно хватает для бытового использования.
- Чтобы прибор не выходил из строя, вода в квартире должна проходить предварительную фильтрацию. В противном случае мелкие частицы будут мешать работе редуктора давления воды. В результате поршень может заклинить. Если вы не готовы приобретать дополнительное оборудование, можете найти хорошие редукторы давления воды со встроенным фильтром.
Мембранные редукторы
В этих редукторах на скачки давления реагирует мембрана, которая соединена с пружиной. Пружина сжимается или расправляется, заставляя клапан ограничивать движение воды.
Плюсы
- Герметичная камера защищает механизм от загрязнения. Такое устройство не требует установки фильтров и технического обслуживания.
- Обладает большим диапазоном регулировки (0,5–7 бар).
Почему давление в котле то падает то поднимается
- Возможные причины:
не держит давление воздуха золотник расширительного бака;
нарушена герметичность мембраны корпуса расширительного бака;
наличие воздуха в системе радиаторов.
Расширительный бак — это герметичная емкость разделённая пополам мембраной, одна половина бака заполнена инертным газом (или просто воздухом), другая заполняется теплоносителем (водой). Он предназначен для компенсации давления создаваемого при расширении нагретого теплоносителя. Вода при нагревании расширяется, и если ей некуда будет расшириться — она разорвет радиаторы отопления или трубы (так как жидкости практически несжимаемы).
Расширительный бак должен быть заполнен воздухом под давлением примерно 1,5 бар (точную цифру смотрим в инструкции к конкретному котлу). Воздух туда закачивают через золотник (как в автомобиле или велосипеде), и если он подтравливает, то со временем давление будет падать. Для проверки смочите головку ниппеля золотника каплей воды, если пойдут пузыри — узел неисправен и требует замены.
Для проверки герметичности мембраны расширительного бака открываем кран подпитки. Если давление растет в момент, это первый признак отсутствия компенсации. Мембрана пропускает воду, воздушная полость за мембраной заполнена водой и не компенсирует давление. Для проверки можно надавить на ниппель золотника, через который накачивают воздух в расширительный бак — из него польётся вода.
Давление в закрытой системе отопления так же может меняется от большого количества не удалённого воздуха из системы. И хотя современные котлы оборудованы автоматическими воздухоотводчиками, они со временем могут не работать по причине зарастания накипью.
Мы установили дополнительный расширительный бак , но проблема осталась, давление всё равно росло. Более тщательная диагностика показала, что не работает кран подпитки. В его закрытом положении в систему продолжала поступать вода. Поэтому давление и росло. Временно устранить эту неисправность можно перекрытием крана подачи воды на входе в котёл. Но в этом случае было невозможно пользоваться горячей водой. Поэтому, купив в специализированном магазине кран подпитки в сборе (или гидроузел), мы решили его заменить.
Сразу отметим, что работы по замене крана подпитки газового котла Навьен должны выполняться работниками газовых служб. Но марок котлов великое множество и не все специалисты знакомы именно с этим устройством. Поэтому, чтобы мастер долго не думал, как произвести замену, вы можете распечатать данную статью и использовать её как руководство.
Установка клапана давления
Как видите на фото редукторов выше (с и без манометра) устройства могут быть укомплектованы установочными штуцерами, а могут продаваться без них.
Штуцера клапанов играют ту же роль, что и при установке счетчиков воды. Они позволяют врезать клапан в систему без её кардинальной разборки. Диаметр штуцеров, как и диаметры входа/выхода клапана, подбирается по диаметру водопроводных труб. Диаметры входа/выхода клапана указаны на корпусе.
Обратите внимание, что вход и выход клапана могут иметь различные типы резьб. Они могут быть внутренние (например ½F или 3/4F) или наружные (½M или 3/4M)
Если нужно сделать переход, то нужно использовать переходник, например переходник (1/2F – 1/2M), в сленге сантехников — футорка.
Можно ли обойтись без редуктора?
Все владельцы квартир тщательно подбирают сантехническое оборудование, чтобы гарантировать себе и членам своей семьи максимальное удобство от его использования. В проектирование водоснабженческих систем вкладывается масса сил, но обычные перепады давления в трубопроводе способны негативно повлиять на функционирование современной техники.
Регулятор предохраняет систему от водного удара, возникающего вследствие сбоев в работе станции или неправильных действий сотрудников водоканала.
Редукторы выполняют важную функцию, они стабилизируют гидродавление и за счет этого препятствуют образованию аварийных ситуаций. При наличии регулятора, выпущенного надежным производителем, проблем с эксплуатацией водопровода из-за появления гидроударной волны не будет.
Редуктор не только защищает водопровод от гидроударов, но и способствует экономному расходованию водных ресурсов – это еще одно весомое преимущество его применения. Это актуально не только для владельцев квартир, но и для собственников загородных домовладений, поскольку снижение количества потребляемой жидкости, уменьшает объем сточных вод, а это значит, что услугами ассенизаторов придется пользоваться реже.
Помимо перечисленных функций, регуляторы еще и снижают уровень шума в водозаборных приборах. Ведь именно повышенное давление провоцирует возникновение шума в водопроводе, его можно уменьшить или полностью нивелировать за счет стабилизации напора.
Если у вас возникнет необходимость купить регулятор давления воды для установки в квартире, предварительно изучите характеристики имеющихся в продаже приборов, чтобы не ошибиться с выбором
При покупке нужно обращать внимание на устройство прибора и материал изготовления. Одними из самых надежных и долговечных считаются редукторы брендов Valtec, Honeyvell, Far
Регуляторы давления перечисленных производителей обладают оптимальными эксплуатационными параметрами и изготовлены из прочных материалов, приобрести их можно по доступной стоимости.
Регулятор давления: что это?
Регулятор давления представляет собой небольшое устройство, которое используется для борьбы с гидравлическими ударами. Также с его помощью можно контролировать и при необходимости отрегулировать напор воды в той или иной системе. Применение этого устройства позволяет оптимизировать работу и увеличить срок эксплуатации инженерной коммуникации. Зачастую редуктор давления применяют на таких объектах:
- высотки;
- рабочие цеха;
- технологические сооружения;
- жилые дома.
Устройства, используемые для регулировки напора в системе, делятся на динамические и статистические изделия. Первый тип используют в магистральных трубопроводах на промышленных предприятиях. Они позволяют регулировать поток жидкости в системах. Что же касается статистических изделий, то они устанавливаются в трубопроводах с нестабильной подачей воды. Именно поэтому статистические редукторы используют в многоэтажных и загородных домах.
Видео: Регулятор давления воды (www.vodaschet.ru).flv
Часто встречающиеся ситуации
Во время эксплуатации насосной станции могут появляться различные сбои в ее работе, причина нарушений – неправильное включение/выключение электрического двигателя.
Необходимость замены реле
Замена выполняется в следующем порядке.
Отключите питание и полностью слейте воду с гидроаккумулятора. Краны отставьте в открытом положении. Питание насоса должно быть выключено перед началом работ
Отсоедините провода подвода тока и подключения электрического двигателя. Если есть заземление, то надо открутить и его. Достаньте кабели из патрубков. Выполняется отсоединение проводов
Открутите старое реле. Оно фиксируется к металлической трубе при помощи штуцера
Важно помнить, что остаточное давление воды в баллоне всегда будет, чтобы уменьшить разливы, подкладывайте под штуцер миску или иную небольшую емкость. Объем оставшейся воды зависит от диаметра и метража водопроводных труб, расположенных между открытым краном и насосной станцией
Старое реле необходимо снять
Установите новое реле давления, плотно закрутите металлический штуцер
Обращайте внимание на состояние прокладки, не допускайте появления протечек. Установка нового реле давления
Закрутите провода на клеммнике
Проверьте стояние большой и маленькой пружин, они должны иметь заводскую регулировку. Подключение питания к прибору
После этого закройте все водопроводные краны или главный вентиль на выходе, включите насос и выполните точную регулировку давления воды по вышеописанному алгоритму. Никогда не спешите. Работы несложные, но последствия ошибок могут быть очень печальными.
Перед запуском насоса следует убедиться в правильности подключения и регулировки реле
Насос постоянно включается/выключается
Это значит, что давление воды резко повышается до максимальных значений, двигатель при этом выключается. Давление столь же резко падает до минимальных и агрегат опять включается.
В этом случае реле давления трогать не надо, оно не виновато. Причина в гидроаккумуляторе – порвалась или сильно растянулась резиновая мембрана, размещенная внутри баллона. Она не расширяется, не принимает воду и не компенсирует повышение давления.
Принцип работы мембраны в гидроаккумуляторе
Как известно из школьных уроков физики, вода не сжимается. При включении насоса давление моментально поднимается, при выключении также моментально падает. Придется разбирать гидроаккумулятор и менять мембрану.
Решить проблему поможет замена мембраны
Для нормальной работы насоса рекомендуется давление воздуха в металлическом баллоне устанавливать примерно на 10% ниже параметра включения электрического двигателя. Давление проверяется только после полного спуска воды из гидроаккумулятора. Если она есть, то значения поднимаются и искажают регулировочные показатели.
Насос длительное время не выключается
Вначале все было нормально, а потом появилась такая проблема. Причина – износ насоса, он уже не может создавать нужное давление. Регулировка простая – немного уменьшите максимальное значение до момента выключения насоса. Чтобы иметь запас по надежности давление рекомендуется еще снизить на несколько десятых долей атмосферы. Если в результате регулировки показатели понижаются до критических, то придется менять водяной насос.
Если насос долго не выключается, это может указывать на износ оборудования
Воды в системе нет, а насос не включается
Есть три причины: неисправна проводка, закислились клеммы подключения или перегорел электрический двигатель. Для проверки надо иметь тестер и прозвонить электрооборудование, работы следует делать строго по правилам ПУЭ.
Если насос не включается, возможно, проблема в контактах релеЧто делать, если реле полностью разрегулировано?
Видео — Регулировка давления насосной станции, реле давления
Для многих частных домов, имеющих автономную систему водообеспечения, весьма актуальна проблема поддержания стабильного давления в водопроводной системе. Чрезмерное внутрисетевое давление ни к чему хорошему привести не может – это повышенный износ водозапорной арматуры, самих труб, фитингов, прочих сантехнических приборов и приспособлений. Специально для решения данной проблемы было разработано реле давления Джилекс, поступающее на прилавки под маркировкой РДМ-5.
Что такое редуктор и как он действует
Этот прибор нужен для стабилизации и поддержания допустимого напора, он не позволяет превысить критический уровень давления воды.
Принцип действия редуктора основывается на автоматической компенсации входного водного давления за счет мембраны или пружинки, которые контролируют напор поступающей воды, при этом оставляя выходной напор постоянным.
Прибор защищает все части водопровода и установленные устройства от разрушения и выхода из строя из-за:
- гидроударов;
- повышенных нагрузок;
- скачков давления,
что наиболее актуально для домов с водопроводом, работающим от насоса.
Редуктор давления воды выглядит как прибор в металлическом корпусе, снабженный парой соединений с резьбой, благодаря которым, он и врезается в водопровод.
Такие приборы часто оснащаются:
- регулировочным винтом — им устанавливается предельно допустимое значение уровня давления;
- манометром — показывает давление в водопроводе.
Принцип работы
Редукторы разделяются на группы по принципу действия:
- Статистические — устанавливают на входе водопровода в жилье, они способны работать при неравномерном потреблении воды.
- Динамические — устанавливают на промышленных объектах и магистральных водопроводах, они обеспечивают постоянный, равномерный поток и напор воды.
Отличаются редукторы и местом регулировки давления воды:
- «после себя» — поддерживают постоянное давление на выходе, к ним относятся статистические приборы;
- «до себя» — открываются при повышении давления, нормализуя, ограничивая его, и закрываются при отсутствии напора.
Изделия отличаются друг от друга наличием прозрачной колбы для холодной воды и воздушных фильтров, тонкостью сетки фильтра.
Редукторы давления воды выпускаются производителями с вмонтированными манометрами или без них.
Перечисленные характеристики определяют задачи, для решения которых, целесообразно использование конкретного прибора.
Его можно установить для регулировки давления как в промышленной, так и в бытовой водопроводной системе.
Виды водяных регуляторов
В соответствии с пропускной способностью реле может быть бытовым (0,5-3 м3), коммерческим (3-15 м3) или промышленным (свыше 15 м3). Для большей эффективности элемент применяется совместно с манометрами, фильтрами грубой очистки, запорными клапанами и шаровыми кранами. Главное различие регуляторов давления воды в системе водоснабжения заключено в конструктивных особенностях.
Поршневые
В составе имеется характерный элемент – поршень. Он приживается прожитой, и в перекрытом положении полностью закрывает входные (выходные) отверстия. Принцип работы регулятора давления поршневого типа в том, что при изменении напора поршень стабилизирует этот параметр автоматически. Для регулировки имеется вентиль. С его помощью производится настройка и проверка работоспособности.
Мембранные
Запирающим элементом является подпружиненная мембрана, установленная в специальной герметичной камере. После ее срабатывания усилие передается на клапан, который и перекрывает поток. Сложное устройство делает изделия этого типа более дорогостоящим по сравнению с поршневым. Мембрану можно повредить не только штоком и пружиной, но и ржавчиной. Чтобы этого не произошло, нужно на входе установить фильтр грубой очистки или запорный кран с сетчатым фильтром.
Проточные
Суть работы в том, что входящий поток разделяется на несколько небольших, которые устремляются по специальным каналам. Затем они сливаются воедино, формируя новый, но уже не такой мощный. Плюс – отсутствие механических узлов, и как следствие, долговечность. Минус – меньшая степень контроля, и в ряде случаев нужно устанавливать дополнительный редуктор воды.
Автоматические
Здесь также присутствует мембрана, но пружин уже две. Суть работы в том, что при падении давления в автоматическом регуляторе она ослабляется, а при повышении – прижатие усиливается. Это механическое действие замыкает или размыкает контакты. В результате включается или отключается циркуляционный насос. Устройство применимо в системах принудительного водоснабжения.
Электронные
Главное отличие – датчик движения жидкости. Устройство управляется цифровым блоком, который определяет, когда включать помпу. Вся информация о рабочих параметрах выводится на дисплей. Рядом располагаются кнопки управления. Задача прибора – не только защищать систему от скачков, но и поддерживать постоянное давление в системе. Единственный недостаток таких приспособлений – цена, обусловленная сложностью устройства.

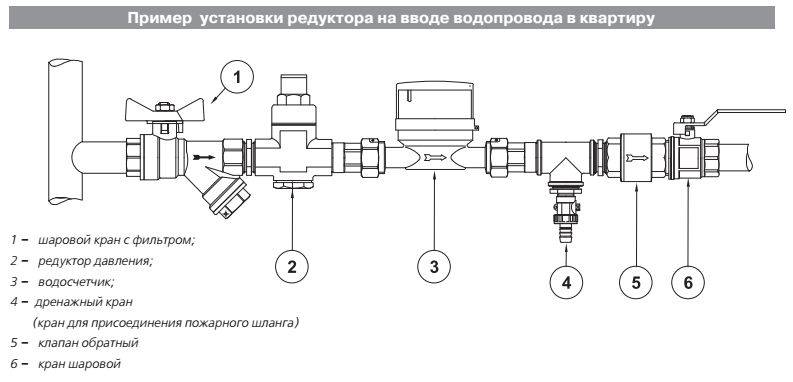

Редукционный клапан для воды в квартире: до или после счетчика?
Вы наверняка обратили внимание, что на рисунках и фото используемых в статье редуктора стоят в разных местах, а именно до и после счетчика расхода воды. Поясню почему:. Читать: Всё про вводной кран в квартиру
Читать: Всё про вводной кран в квартиру
Редукционный клапан для воды в квартире, обычно ставят до счетчика, если вам нужно отрегулировать давление для всей квартиры.
Если вам важно снизить давление воды для конкретного прибора, например водогрейного котла или дорогой душевой кабины, то редуктор давления можно ставить перед этим прибором, а не до счетчика. В загородных домах, особенно индивидуального водоснабжения, чтобы уберечь редуктор от гидроудара, его ставят после счетчика, перед обратным клапаном, тонким фильтром и шаровым краном ревизии
В загородных домах, особенно индивидуального водоснабжения, чтобы уберечь редуктор от гидроудара, его ставят после счетчика, перед обратным клапаном, тонким фильтром и шаровым краном ревизии.
Профилактика появления проблем
Полностью исключить все факторы, уменьшающие срок беспрерывной службы, невозможно. Однако если выполнять профилактические мероприятия, то можно его значительно увеличить:
Слабым местом у поршневых редукторов является их подвижный механизм — уплотнительные элементы. Чтобы увеличить эксплуатационных срок, их обрабатывают графитовой смазкой.
Также для этой цели шлифуют цилиндр под золотник — это позволяет свести на нет заусенцы и шершавость, что уменьшает выработку резиновых прокладок.
Один-два раза в год производить текущее обслуживание. Разбор, чистка и обратная сборка не займут много времени, но позволят избежать образования течи оборудования и стабилизируют регулировку давления.
Гидроудары – бич всей сантехнической арматуры. Регуляторы давления способны гасить эти кратковременные скачки давления, но крайне негативно к ним относятся, — если внутренние элементы конструкции изготовлены из полимерной пластмассы, то не исключен даже риск полного выхода изделия из строя. Чтобы исключить негативные последствия, водопроводную сеть рекомендуют оснащать обратным клапаном и (или) мембранным гасителем гидроударов.
Применение редуктора давления в системе водоснабжения
Гидравлический удар в водопроводной сети может стать причиной выхода из строя приборов и устройств, подключенных к системе водоснабжения
. Подобная неприятность бывает вызвана резким скачком давления в водопроводных трубах, что бывает обусловлено работами и испытаниями, выполняемыми специалистами специальных служб (Водоканал или подобные), а также работой специального оборудования, повышающего давление в сетях водопровода (циркуляционные и иные насосы).
Установкарегулятора давления воды в квартирепозволяет избежать поломки запорной арматуры, а также специальной техники, в нормальном режиме работы находящейся под номинальным давлением водопроводной сети: посудомоечные и стиральные машины, душевые кабины и прочее оборудование.
Еще одна из причин, по которой установка подобного устройства будет полезна, это устранение протекания кранов и вентилей
, установленных в сети водопровода.
Это обусловлено тем, что в ночное время разбор воды значительно снижается, что приводит к возникновению избыточного давления, большего по значению, чем рабочее давление в течение светового дня, когда вода активно используется потребителями.
Под воздействием повышенного давления краны и прочие запорные элементы, установленные в водопроводной сети, могут начать протекать. В этом случае подобная протечка может привести к затоплению соседей или увеличению суммы счетов, выставляемых водоснабжающими организациями, как в плане потребления воды, так и ее отвода.
Системы двигателя
Вышеописанное представляет собой БЦ (блок цилиндров) и КШМ (кривошипно-шатунный механизм). Помимо этого современный ДВС состоит и из других вспомогательных систем, которые для удобства восприятия группируют следующим образом:
- ГРМ (механизм регулировки фаз газораспределения);
- Система смазки;
- Система охлаждения;
- Система подачи топлива;
- Выхлопная система.
ГРМ — газораспределительный механизм
Чтобы в цилиндр поступало нужное количество топлива и воздуха, а продукты сгорания вовремя удалялись из рабочей камеры, в ДВС предусмотрен механизм, называемый газораспределительным. Он отвечает за открытие и закрытие впускных и выпускных клапанов, через которые в цилиндры поступает топливо-воздушная горючая смесь и удаляются выхлопные газы. К деталям ГРМ относятся:
- Распределительный вал;
- Впускные и выпускные клапаны с пружинами и направляющими втулками;
- Детали привода клапанов;
- Элементы привода ГРМ.
ГРМ приводится в действие от коленчатого вала двигателя автомобиля. С помощью цепи или ремня вращение передается на распределительный вал, который посредством кулачков или коромысел через толкатели нажимает на впускной или выпускной клапан и по очереди открывает и закрывает их.
Система смазки
В любом моторе есть множество трущихся деталей, которые необходимо постоянно смазывать, чтобы уменьшить потери мощности на трение и избежать повышенного износа и заклинивания. Для этого существует система смазки. Попутно с ее помощью решается еще несколько задач: защита деталей двигателя внутреннего сгорания от коррозии, дополнительное охлаждение деталей мотора, а также удаление продуктов износа из мест соприкосновения трущихся частей. Систему смазки двигателя автомобиля образуют:
- Масляный картер (поддон);
- Насос подачи масла;
- Масляный фильтр с редукционным клапаном;
- Маслопроводы;
- Масляный щуп (индикатор уровня масла);
- Указатель давления в системе;
- Маслоналивная горловина.
Система охлаждения
Во время работы мотора его детали соприкасаются с раскаленными газами, которые образуются при сгорании топливо-воздушной смеси. Чтобы детали двигателя внутреннего сгорания не разрушались из-за чрезмерного расширения при нагреве, их необходимо охлаждать. Охладить мотор автомобиля можно с помощью воздуха или жидкости. Современные моторы имеют, как правило, жидкостную схему охлаждения, которую образуют следующие части:
- Рубашка охлаждения двигателя;
- Насос (помпа);
- Термостат;
- Радиатор;
- Вентилятор;
- Расширительный бачок.
Система подачи топлива
Система питания для двигателей внутреннего сгорания с воспламенением от искры и от сжатия отличаются друг от друга, хотя и имеют ряд общих элементов. Общими являются:
- Топливный бак;
- Датчик уровня топлива;
- Фильтры очистки топлива — грубой и тонкой;
- Топливные трубопроводы;
- Впускной коллектор;
- Воздушные патрубки;
- Воздушный фильтр.
В обеих системах имеются топливные насосы, топливные рампы, форсунки подачи топлива, сам принцип подачи одинаков: топливо из бака с помощью насоса через фильтры подается в топливную рампу, из которой попадает в форсунки. Но если в большинстве бензиновых двигателей внутреннего сгорания форсунки подают его во впускной коллектор мотора автомобиля, то в дизельных оно подается непосредственно в цилиндр, и уже там смешивается с воздухом.
Выхлопная система
Система выхлопа предназначена для отвода отработанных газов из цилиндров двигателя автомобиля. Основные детали, ее составляющие:
- Выпускной коллектор;
- Приемная труба глушителя;
- Резонатор;
- Глушитель;
- Выхлопная труба.
В современных двигателях внутреннего сгорания выхлопная конструкция дополнена устройствами нейтрализации вредных выбросов. Она состоит из каталитического нейтрализатора и датчиков, сообщающихся с блоком управления двигателем. Выхлопные газы из выпускного коллектора через приемную трубу попадают в каталитический нейтрализатор, затем через резонатор в глушитель. Далее через выхлопную трубу они выбрасываются в атмосферу.
