Вообще, монтаж отопления в доме это достаточно дорогостоящее мероприятие, люди занимающиеся этим профессионально зарабатывают неплохие деньги. Если вы всё же отважились самостоятельно делать разводку в своём доме и уже поняли что пайка полипропиленовых труб ничего сложного не представляет, то эта статья специально для вас. Она расскажет в подробностях о том, как самостоятельно установить радиатор отопления

При этом по большому счету, совершенно неважно металлический или алюминиевый радиатор вы будете устанавливать. Действия примерно одинаковые

Профессионалам может показаться, что тут «много лишних движений», но для новичка главное не спешка, а тщательность исполнения.

Начну с того, что сам впервые взялся за паяльник впервые на своем объекте и буквально за 3 выходных собрал двухтрубную систему отопления в своем доме, дело оказалось не сложным, супруги в качестве помощника вполне хватило. К сожалению фоток не осталось, да и фотографировать там особо нечего, львиную долю времени отнимает штробление стен под укладку труб. Трубы были выбраны диаметром 25 мм, а отводы для подключения батарей 20 мм через тройники соответствующих диаметров. После того как трубы были проложены стены оштукатурили и доступа к трубам не стало, а надежду, что протечек не будет дал русский «авось».

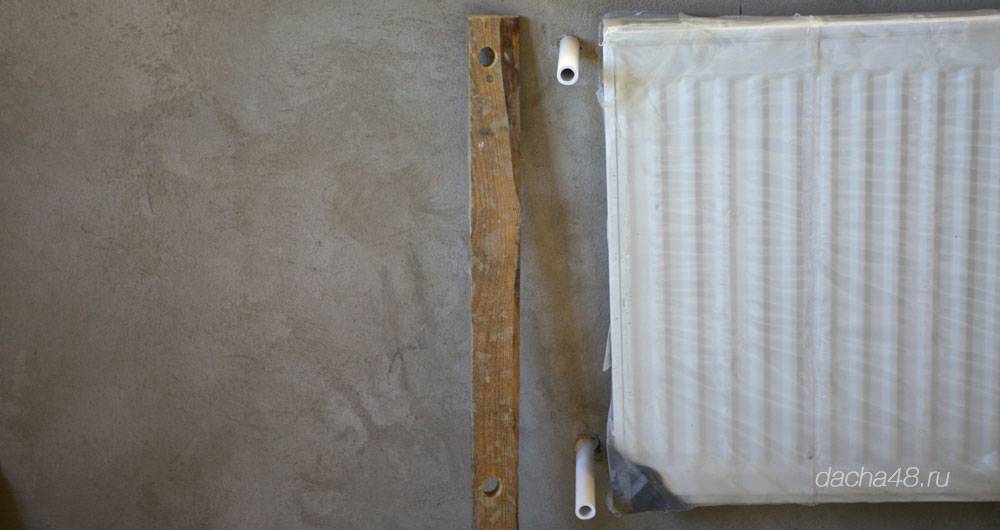

Единственное, чем хочется поделиться это простейшим приспособлением, которое с большой точностью позволило расположить трубки, выходящие из стены после оштукатуривания. Вот оно

Это кусок штакетины с просверленными отверстиями в 20 мм, с строго соблюденными расстояниями между центрами. Это расстояние должно соответствовать межосному расстоянию на входах и выходах у радиаторов. В моем случае это было 45 см. Расстояние на радиаторах можно либо замерить, либо посмотреть в документации к батареям.

Вызвать мастера для монтажа радиаторов в Москве недорого

Естественно, что работы по организации системы отопления дома выполнить лучше профессионала не сможет ни один домовладелец без опыта в данном деле. Поэтому многие сразу решают передать вопрос организации системы, покупку отопительных приборов и их подключения специалисту, знающему в этом толк и имеющему за плечами не малый опыт.

Вопрос сколько стоит установить радиаторы, интересует многих домовладельцев, в интернете много объявлений частных мастеров предлагающих услугу достаточно дешево, однако доверять задачу первому встречному не стоит. Во-первых, мастер может быть недостаточно квалифицированным, во-вторых, можно попасть на аферистов и потерять деньги.

Установка радиаторов проводится мастером в удобный для Вас день, все необходимые инструменты специалист привозит с собой, поэтому вам не нужно искать или брать в аренду дрель и прочие инструменты, необходимые для подключения батарей.

Стоимость монтажа зависит от количества радиаторов и сложности работы, в целом выходит недорого, выезд мастера включен в сумму.

Биметаллический радиатор с нижним подключением

Сегодня в качестве альтернативы входит в моду нижнее подключение батарей.

Если вы владелец частного дома и хотите, чтобы система отопления органично вписалась в интерьер вашего жилища, то это беспроигрышный вариант. Трубы в этом случае удобно скрываются под напольное покрытие, не привлекая излишнего внимания.

Преимущества

Разнообразие и большой ассортимент предлагаемых радиаторов отопления порой ставит в тупик покупателей, подобрать тот самый вариант, который подходит для их дома становится не так просто.

Взамен чугунным батареям приходят более привлекательные внешне стальные и алюминиевые секции, а также их гибридный вариант — биметаллические радиаторы, которые оснащены блоком, специально приспособленным для нижнего подключения труб. Установить их самостоятельно не составит большого труда, к тому же значительно облегчается обслуживание системы, так как при летнем отключении отопления отпадает необходимость сливать воду.

Биметаллические радиаторы обладают достаточно высокой теплоотдачей, а ее максимальный показатель достигается при нижней подаче горячей воды.

Это становится возможным из-за конструкционной особенности прибора, которая способствует формированию потоков тепла, основанных на конвекции и излучении.

Горячая вода быстро нагревает нижнюю часть батареи, а верхняя часть, наряду с поступающим теплоносителем, прогревается теплыми воздушными потоками.

Стальной сердечник составляет основу прибора. Он обеспечивает прочность всей конструкции, устойчивость к высокому давлению воды, достигающую до 35 атмосфер, а также повышенную скорость прохождения теплоносителя. В отличие от алюминия, сталь хорошо противостоит коррозионным процессам, может эксплуатироваться в среде с высокой жесткостью воды. Повышение теплоотдачи достигается прикреплением к сердечнику алюминиевых ребер.

Важно! Алюминий намного превосходит чугун по показателю конвективного обогрева. Интенсивность теплоотдачи алюминия составляет 60%, в то время, когда чугунные батареи обеспечивают только 20% за счет конвекции. К другим преимуществам биметаллических радиаторов относится наличие сложной системы ребер

Каждая пластина оснащена соединительным ниппелем с двух сторон, что позволяет их перегруппировать при необходимости, меняя местами, а также, добавив дополнительные секции, легко увеличить их количество

К другим преимуществам биметаллических радиаторов относится наличие сложной системы ребер. Каждая пластина оснащена соединительным ниппелем с двух сторон, что позволяет их перегруппировать при необходимости, меняя местами, а также, добавив дополнительные секции, легко увеличить их количество.

Простоту монтажа биметаллических радиаторов с нижним подключением также можно отнести к достоинствам. Так как трубы подсоединяются без сложных изгибов напрямую, горячая вода проходит беспрепятственно, обеспечивая быстрый прогрев батареи.

Существенным фактором является относительно низкая цена установки.

Недостатки

Биметаллические радиаторы не лишены недостатков. В основном это заключается в высокой стоимости прибора. Но этот недостаток компенсируется долговечностью изделия.

Некоторые проблемы возникают при неправильной эксплуатации. Стальной сердечник может подвергнуться ржавчине, если сливать воду в летнее время, а также при использовании антифриза.

При нижнем подключении батареи и сокрытии труб под напольное покрытие проблемы могут возникнуть при аварии. В этом случае придется демонтировать пол, что влечет за собой дополнительные убытки. Эффективность теплового прибора несколько снижается при использовании многосекционных батарей из-за неравномерного или неполного прогрева секций. Решением проблемы является установка удлинителя протока. Есть мнение, что нижняя подводка уменьшает теплоотдачу, но это легко меняется при грамотном выборе оборудования.

Материалы и инструменты, необходимые для монтажа

Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.

Как подключить радиатор отопления с боковым подключением

Смотрите это видео на YouTube

Инструмент и приспособления

Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:

• перфоратор;
• дрель-шуруповёрт;
• сварочный аппарат для полипропиленовых труб;
• молоток;
• уровень;
• рулетка и линейка;
• маркер;
• гаечный и трубный ключи;
• торцевой ключ для сборки секций.
• шнур или намотка для резьбовых соединений;
• герметик.

Материалы

Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:

1. Кронштейнов.
2. Кран Маевского или автоматический воздухоотводчик.
3. Заглушек.
4. Запорной арматуры.

Кронштейны

Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.

Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.

Кран Маевского или автоматический воздухоотводчик

В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель

Гаечным ключом осторожно закручивают кран до упора

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды

В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей

Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.

Заглушки

Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.

В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).

Запорная арматура

Запорная арматура для радиаторов отопления — это три вида кранов.

Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.

Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.

Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.

Мастер-класс. Подключаем радиатор от пола, используя Т-образные трубки

Также для подключения батареи от пола могут использоваться и Т-образные присоединительные трубки. Они необходимы, если магистраль идет под отопительным прибором. Рассмотрим данный процесс пошагово.

Т-образная трубка

Шаг 1. На трубку надевается резьбозажимное соединение.

Надевается резьбозажимное соединение

Шаг 2. После этого трубка развальцовывается.

Развальцовка Т-образной трубки

Шаг 3. Далее можно приступать непосредственно к монтажу трубок.

Монтаж трубок

Шаг 4. Выполняется соединение с использованием надвижной гильзы. Радиатор подключен с помощью Т-образных трубок, и магистраль идет дальше к следующему отопительному прибору.

Отопительный прибор подключен с помощью Т-образных трубок

Шаг 5. Выход трубок из пола можно декорировать с помощью накладок в соответствии с финишным напольным покрытием. Накладки могут быть выполнены под разные покрытия.

Декоративная накладка

Пример использования декоративных накладок

Если нет высоких эстетических требований к интерьеру помещения, то можно воспользоваться бюджетным вариантом подключения, применяя присоединительный набор. Данный набор используется для труб из сшитого полиэтилена без алюминиевого слоя.

Присоединительный набор

Внутри данного набора находятся направляющие и кольца для фиксации трубы. Этот набор необходим, чтобы не ослаблялись резьбовые соединения и компенсировались температурные удлинения.

Направляющие

Кольцо для фиксации трубы

Вначале кольцо надевается на трубу. Затем фиксатор вынимается из направляющей, труба вставляется в нее и фиксируется с помощью кольца. Вставляется фиксатор.

Кольцо надевается на трубу

Труба фиксируется с помощью кольца

Вставляется фиксатор

Труба обрезается до требуемой длины, после чего на нее надевается соединение и выполняется монтаж к отопительному прибору.

Обрезка трубы

Надевается резьбозажимное соединение

Монтаж к радиатору отопления

Устанавливаются декоративные накладки, предварительно обрезанные по размеру.

Отмечается место среза

Установка декоративных накладок

С помощью данного элемента две части соединяются между собой.

Этот элемент необходим для соединения двух частей

Соединение двух частей

Присоединительный комплект крепится к перекрытию. Все, монтаж можно считать законченным.

Комплект крепится к перекрытию

Монтажные работы закончены

Описание производителя

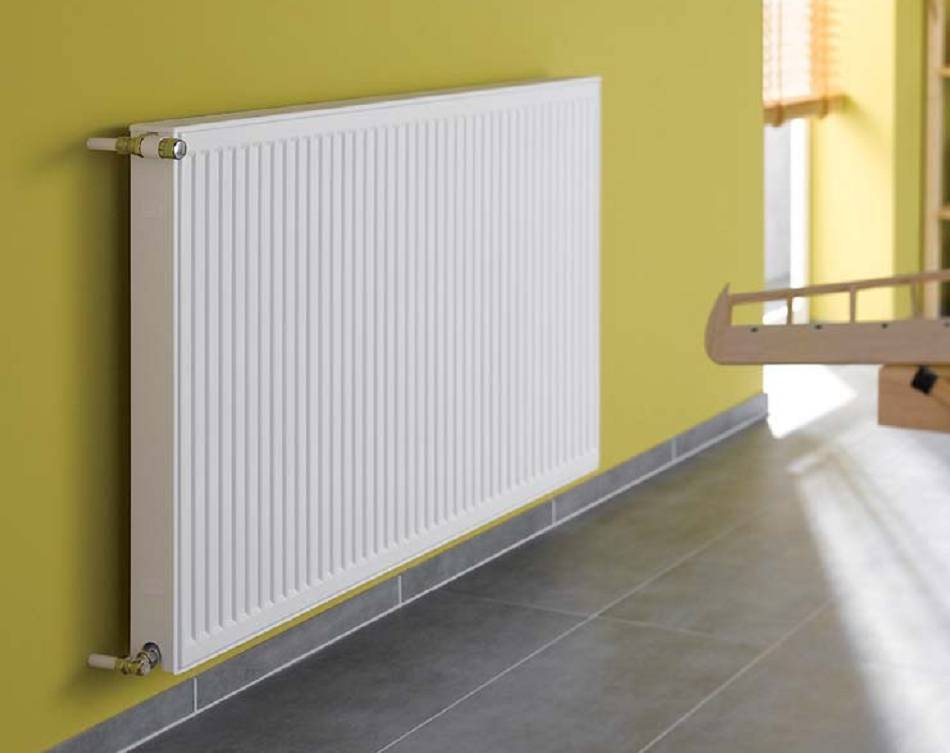

Радиатор отопления Kermi

Дата основания немецкой фирмы «Kermi» – 1960 год. Основной профиль ее деятельности – выпуск обогревателей панельного типа и современных душевых кабинок. Отличительная черта радиаторов отопления Kermi – наличие двух способов подключения, а также различных вариантов исполнения. Помимо стандартных стальных конструкций производителем предлагаются сравнительно недорогие биметаллические изделия.

Характерная особенность немецких радиаторов – высокий уровень теплоотдачи, превосходящий аналогичный показатель моделей других известных производителей. Его удается достичь за счет высокой эффективности теплообменных процессов, происходящих внутри обогревающей системы. Радиаторы отопления Керми – это идеальный вариант для установки в автономные магистрали с низким рабочим давлением (в коттедже или загородном доме, например).

Порядок определения места монтажа

Существуют строгие правила, как установить радиатор отопления:

• трубопровод подводки к отопительным приборам следует располагать с наклоном на 0,5 сантиметра из расчета на один метр трубы в сторону циркуляции теплоносителя. Вычисляют угол наклона с учетом длины монтируемых трубных отрезков;
• расстояние от плоскости напольного покрытия до радиатора не может быть менее 6-10 сантиметров;
• требуется соблюдать промежуток между нижней частью подоконника и верхней линией батареи, равный 5-10 сантиметров:
• расстояние между поверхностью стены и радиатором должно составлять 3-5 сантиметров.

Какой может быть обвязка

Основной этап монтажа отопительной системы в доме — обвязка радиатора отопления полипропиленом. Во время этого процесса нужно установить детали, позволяющие регулировать теплоотдачу.

Запорная арматура

Существует несколько видов запорной арматуры, которая подходит для обвязки радиаторов отопления:

1. Дроссели с возможностью терморегулирования. Для регулировки теплоотдачи, необходимо выставить параметры. После этого механизм будет работать в автоматическом режиме. Независимо от того какие изменения температуры будут происходить на улице, в помещении будет поддерживаться один температурный режим. Дроссель — вентиль, предназначенный для ручной настройки теплоотдачи. Температура начинает изменяться через два часа, после смены положения вентиля.
2. Вентили — деталь, которая устанавливается перед батареей. Предназначена для перекрытия подачи теплоносителя.

Фитинги

Чтобы подключить батарею к трубопроводу, нужно использовать фитинги:

1. Муфты-американки, с помощью которых подключается запорная арматура. При наличии накидной гайки можно быстро демонтировать теплообменник.
2. Тройные муфты — подходят для подключения труб для подачи теплоносителей одновременно с регулирующими вентилями.
3. Тройники, которые имеют переходные отверстия.

Выбор соединительной детали зависит от сложности водопровода.

Инструменты

Для сборки системы отопления из полипропилена понадобится набор инструментов:

• специальный паяльник для сварки пластика;
• инструмент для снятия армирующего слоя с трубок — шейвер;
• ключ с зацепами для установки запорной арматуры;
• ножницы для резки полипропилена.

Дополнительно понадобятся измерительные, разметочные инструменты.

Этапы подключения радиаторов отопления

Монтаж радиаторов с полипропиленовыми трубами выполняется в несколько этапов:

1. Нанесение разметки прокладки трубок, мест установки батарей.
2. Крепеж теплообменников к стене. Для маленьких моделей достаточно двух кронштейнов, для больших — по одному на секцию.
3. Монтаж запорной арматуры.
4. Подсоединение труб.
5. Установка перемычек, компенсаторов.

Последний этап — соединение трубопровода с батареей. Чтобы сделать места соединения более герметичными, можно использовать герметики, которые устойчивы к длительному воздействию высоких температур.

Чтобы обогревать помещения в квартире, частном доме, необходимо установить радиаторы в каждой комнате. Для их работы нужно выполнить правильное подключение теплообменников к отопительному трубопроводу.

Расчет мощности радиаторов Kermi

Требуемая тепловая мощность радиаторов Kermi зависит от:

• площади помещения;
• объёма помещения;
• теплопотерь помещения;
• характеристик теплосистемы.

Определение мощности радиаторов, исходя из площади

Строительные нормы определяют средний расход тепла на 1 м2 пола помещения – 100 Вт. Это очень приблизительный показатель, поэтому чаще прибегают к использованию формулы Q= (2So+Sp+Sns)( 0,54Dt+22), где:

• Q – искомая совокупная теплоотдача радиаторов;
• Dt – разница между уличной и внутренней температурой;
• So – площадь окон;
• Sp – напольная площадь;
• Sns – площадь «уличных» стен.

Выбирая модель Kermi (радиаторы), мощность рассчитывают по этой формуле, но с учётом теплопотерь, свойственных конкретному помещению. Точные показатели могут определить специалисты.

Определение мощности радиаторов, исходя из объёма помещения

Согласно строительным нормам, один кубический метр помещения требует такой теплоотдачи:

• в панельных зданиях – 0,041 кВт;
• в кирпичных – 0,034 кВт.

Для примера возьмём помещение в кирпичном здании. Высота потолка – 2,7 м. Стены длиной 3 и 5 м. Объём помещения – 40,5 м3. Для получения среднего показателя мощности необходимо объём умножить на коэффициент – 0,034 кВт. Результат произведения (40,5х0,034) – 1,377 кВт (1377 Вт).

Но этот результат справедлив лишь для средней климатической полосы и без учёта коррекции, зависящей от количества наружных стен и окон. Иллюстрация демонстрирует зависимость коэффициентов от средней зимней температуры.

Некоторые коэффициенты, на которые нужно умножить среднюю требуемую теплоотдачу, в зависимости от количества наружных стен и окон, а также с учётом расположения оконных проёмов:

• 1 наружная стена – 1,1;
• 2 наружные стены и 1 окно – 1,2;
• 2 наружные стены и 2 окна – 1,3;
• окна «смотрят» в сторону севера – 1,1.

Если радиаторы предполагается установить в нише, то для батарей Kermi расчет мощности корректируется с учётом коэффициента 0,5. Если теплоконструкция будет закрыта перфорированной панелью, среднее значение следует умножить на 1,15.

К примеру, в нашем условном помещении объёмом 40,5 есть две стены, выходящие на улицу. При этом средняя температура зимой – -30. В этом случае полученную теплоотдачу умножаем на необходимые коэффициенты – 1377х1,2х1,5 = 2478,6 Вт. Округлённый результат – 2480 Вт.

Монтаж радиаторов с узлом нижнего подключения

Присоединение узлами панельного обогревателя осуществляется простейшим инструментом в виде гаечного ключа, если производится регулировка, применяется шестигранник или плоская отвертка. Так как все патрубки оснащены герметичными фторопластовыми или резиновыми уплотнителями, применение нитей, пакли и других гидроизолирующих материалов не требуется. При подключении снизу к распространенному трубопроводу из сшитого полиэтилена поступают следующим образом:

1. Одевают на торцевые трубные выходы муфту Евроконус с накидной гайкой, ее отличие от стандартных компрессионных фитингов заключается в том, что прижим полиэтиленовой оболочки к внутреннему штуцеру через внешнее кольцо с прорезью, и подсоединение к патрубку “бинокля” производится одной накидной гайкой. Конус на конце разъема с резиновой прокладкой плотно и герметично входит в ответное посадочное отверстие при закручивании гайки.
2. Прикручивают ключом к радиатору снизу н-образный узел гайкой американки с использованием обычных и конусных прокладок, входящих в монтажный комплект терморегулирующего фитинга, устанавливают радиатор на пол или навешивают на стену на нужной высоте.
3. Присоединяют гаечным ключом накидные гайки муфты Евроконус от трубных концов к входным патрубкам арматуры нижнего подключения.

При проведении работ главное не пережать соединения ключом, которое может вызвать необратимый разрыв прокладок и потерю герметичности, лучше прикрутить все гайки вручную с максимальным усилием, а после подачи воды в местах утечек слегка поджать разводным ключом.

Рис. 10 Пример монтажа радиатора на нижние фитинги (Hummel)

https://youtube.com/watch?v=otVXrHAX2EE

Главные преимущества нижней подводки радиаторов – эстетичный вид и экономия материалов, при этом плохо прогреваются верхние углы батарей, в результате чего эффективность обогревания снижается на 15 – 20%. Выходом из положения является встраивание наружного байпаса, через который теплоноситель сразу подается в верхний радиаторный патрубок.

Хотя тепло распределяется равномерно, данная деталь снижает эстетику вида и теряется одно из основных преимуществ нижней подводки. Применение в подводящей арматуре встроенных байпасов, терморегуляторов, регулирующих и запорных клапанов, позволяет эффективно использовать нижневходовое устройство в однотрубных и двухтрубных отопительных системах.

Домашний уют складывается из многих факторов, одним из которых является отопление. В квартирах центральная отопительная система зачастую представлена в виде стандартного диагонального подключения, когда поступление горячей воды осуществляется по верхнему патрубку, а вывод – по нижнему. В частных домах большое количество труб мешает, поэтому целесообразно устанавливать радиаторы с нижним подключением. Об их преимуществах и способах установки читайте в данном материале.

Как правильно выбрать термостататический механизм для радиатора

При выборе термоголовки необходимо учесть все особенности установленной системы отопления. С учетом этих особенностей, а также условий монтажа радиаторов, открывается широкий выбор сочетаний головок и клапанов.

Например, если ваша отопительная система идентифицируется как однотрубная, лучше всего подойдут клапаны с максимальной пропускной способностью воды, как и для систем с двухтрубными системами, в которых вода передвигается естественным образом, без вмешательства каких-либо механизмов.

А вот если используется двухтрубный радиатор, подача воды в котором происходит за счет циркуляционного насоса, то лучше всего подбирать клапан с регулировкой этой самой подачи.

После того как выполнено верное решение по выбору клапана, можно приступать к самой термоголовке.

Существует пять наиболее распространенных и доступных вариантов термоголовок компании Kermi, которые можно купить, а именно:

• накладной со внутренним термоэлементом;
• электронные с возможностью программирования;
• с внешним датчиком температуры;
• антивандальные;
• термоголовки со внешним регулятором.

Классические термоголовки, датчик температуры в которых устанавливается внутренним образом, устанавливаются в тех случаях, когда ось прибора находится в горизонтальном положении после установки.

Множество профессионалов рекомендует не производить установку термоголовки на радиатор отопления вертикальным образом. Дело в том, что тепло, которое исходит от радиатора, будет сильно влиять на такую установку, вследствие чего устройство почти со 100%-ной вероятностью будет функционировать неправильно.

Если по какой-либо причине установка головки в горизонтальном не представляется возможной, можно воспользоваться специальным выносным датчиком температуры, который крепится на капиллярную трубку.

Читать также: Обозначение накатки на чертеже гост

Существуют и другие причины установки внешнего датчика температуры, а именно:

1. Если радиатор будет располагаться за шторами.
2. Если рядом с термоголовкой находится еще какой-нибудь источник тепла.
3. Если батарея расположена под большим подоконником.

Что касается электронных датчиков с внешним дисплеем и возможностью программирования, они также бывают двух видов:

• со встроенным блоком управления;
• со съемным (выносным) блоком управления.

Устройства со съемным блоком управления могут также продолжать работы после его отделения от конструкции, чем не может похвастаться вариант со встроенным блоком. Однако, естественно, и цена второго варианты несколько выше.

Такие виды термоголовок позволяют существенно снизить цену на электроэнергию, поскольку позволяют регулировать температуру в разных режимах и в разное время суток. Таким образом, можно уменьшить уровень тепла днем и увеличить ночью.

Антивандальные устройства будут отличным решением для домов, в которых есть маленькие дети. Как все мы знаем, дети всегда любят все трогать и крутить. А это не всегда безопасно как для детей, так и для самих механизмов в доме. Антивандальные термостаты позволят уберечь настройки механизма от вандальных действий, производимых с ними. В общественных зданиях, как ни странно, такие термоголовки также смогли получить большое распространение.
