Особенности и принцип работы саморегулирующего кабеля

Как подключить греющий кабель

Перед подключением греющего кабеля рекомендуется проверить трубы, на которые он устанавливается:

  • Труба не должна иметь повреждений
  • Установка на окрашенную трубу допустима только после полного высыхания краски
  • Необходим осмотр трубы, чтобы проверить ее на наличие острых элементов, для недопущения повреждения нагревательной кабельной сети

Существует несколько способов монтажа кабельной обогревающей сети:

  • Линейный монтаж – способ, характеризующийся укладкой саморегулирующегося нагревательного кабеля вдоль трубы. Разрешается монтаж одного или более кабелей на одном участке трубы. Прокладка осуществляется по следующей схеме: разрезанную трубу символически представляем циферблатом часов, первый кабель монтируется на трубу на позиции четыре часа тридцать м0инут, следующий кабель крепится на позиции семь часов тридцать минут. В случае если обогревающая сеть включает в себя 4 обогревающих кабеля, их следует правильно разместить: на позициях один час тридцать минут, четыре часа тридцать минут, семь часов тридцать минут и десять часов тридцать минут
  • Спиральный монтаж – способ, подразумевающий спиральный монтаж саморегулирующегося обогревающего кабеля на трубу. Этот способ применяется тогда, когда линейный способ невозможен
  • Внутренний монтаж – способ, подразумевающий ввод саморегулирующегося обогревающего кабеля по направлению вдоль трубы на необходимую длину

Греющий кабель для кровли

Аккуратный монтаж нагревательного кабеля будет держать водосточные желоба и трубы открытыми, но в момент понижения температуры они не замерзнут. Это часто необходимо при использовании металлической крыши без наполнения или изоляционной пленки.

Электрические наборы нагревательного кабеля для желоба и защиты водосточной системы доступны в широком диапазоне длин, обычно это кабеля типа тсоэ (бронированный гибкий провод для теплого пола), марки и виды энгл, фсм, энгкех (для обогрева кровли опасных производственных помещений) и прочие.

Фото – Кабель для крыши

Схема подключения: пошаговая инструкция, как подсоединить нагревательный ленточный или бронированный кабель:

  1. Для обычной установки, оставьте около 2-4 метров кабеля не задействованными, в идеале они должны свисать с крыши;
  2. Обязательно заземлите все металлические водосточные желоба и трубы;
  3. Контролировать подключение кабеля намного удобнее, если использовать специальный выключатель к нему, его можно присоединить также, как и УЗО;
  4. Убедитесь, что переключатель и прочие места стыка кабеля хорошо изолированы и герметичны;
  5. Установка производится «змейкой» – это не слишком экономно, зато достаточно эффективно.

Преимущества системы

Греющий кабель для водопровода внутри трубы имеет массу преимуществ для коммуникаций. При наличии внутри сетей такого обогревателя, система будет долговечной и надежной. Водопроводные коммуникации в этом случае можно смонтировать выше уровня промерзания почвы.

При выборе качественного изделия владелец частного дома может рассчитывать на длительный срок эксплуатации системы. На трубах не будет образовываться конденсат. Поэтому их поверхность не будет подвергаться быстрому разрушению. Срок эксплуатации саморегулирующегося провода достигает 40 лет. При этом он потребляет минимальное количество электроэнергии. Он начинает работать только при понижении температуры окружающей среды. Если она будет выше +15 °С, провод сам прекращает функционирование. Поэтому можно забыть о перебоях в системе водоснабжения.

Как выбрать греющий кабель

Один из основных вопросов, с которым сталкивается каждый покупатель кабеля — вопрос о том, какой вид продукции стоит предпочесть. Многое зависит от того, какой способ установки будет оптимальным для вашего случая

Например, если планируется монтаж провода внутрь трубы, при выборе товара следует обращать внимание на наличие герметичной концевой муфты, на высокую степень защиты, на отсутствие вредных веществ в составе, которые могут выделяться при нагревании.

Среди других важных параметров можно отметить:

уровень мощности системы (рассчитывается по специальной формуле). В случае с резистивными одно- и двужильными проводами от мощности будет зависеть и длина изделия;
наличие экранирующего покрытия

Это особенно важно, если речь идет об укладке проводки в жилых домах, на объектах, где находится много электрической, компьютерной, бытовой техники, на производствах;
бренд. На отечественном рынке представлено немало достойных производителей, в каталогах которых можно найти изделия с любыми характеристиками. Импортная продукция уже достаточно давно пользуется популярностью, так как отличается безупречным качеством, надежностью, безопасностью.

Импортная продукция уже достаточно давно пользуется популярностью, так как отличается безупречным качеством, надежностью, безопасностью.

Прямое подключение греющего кабеля без муфт

Существует еще один способ подключения к сети 220V – безмуфтовой. Спрашивается, для чего мы ставим соединительную муфту?

Во-первых, чтобы обеспечить герметичность соединения. А во-вторых, чтобы сэкономить на греющем кабеле и не тянуть его в соседнее помещение к ближайшей розетке или щитовой.

А что, если эту “щитовую” перенести поближе к самому кабелю и разместить ее непосредственно на трубе? Речь идет про обычную герметичную коробку с винтовыми клеммами внутри.

Саморег в этом случае придется разделать чуть подлиннее – на 15-20см. А в конце поставить, так называемую концевую заделку.

Подобные комплекты выпускает компания Eltherm.

Порядок подготовки и разделки кабеля мало чем отличается от предыдущего способа. Снимаем внешнюю изоляцию.

Освобождаем оплетку и скручиваем ее в жгут.

Надрезаем средний слой и добираемся до матрицы. После чего освобождаем медные жилы, а середину матрицы удаляем.

Наносим силиконовый герметик на место разделки и натягиваем на жилы концевую “перчатку”.

Вместо такой спецперчатки можно использовать термотрубки. Две узкие одеваете на каждую жилу, а затем одну широкую поверх них.

После термоусадки промежуток между жил поджимаете тонкогубцами, чтобы выступивший клей надежно загерметизировал стык.

На заземление также натягивается трубка.

После этого все жилки и оплетка прессуются втулочными наконечниками.

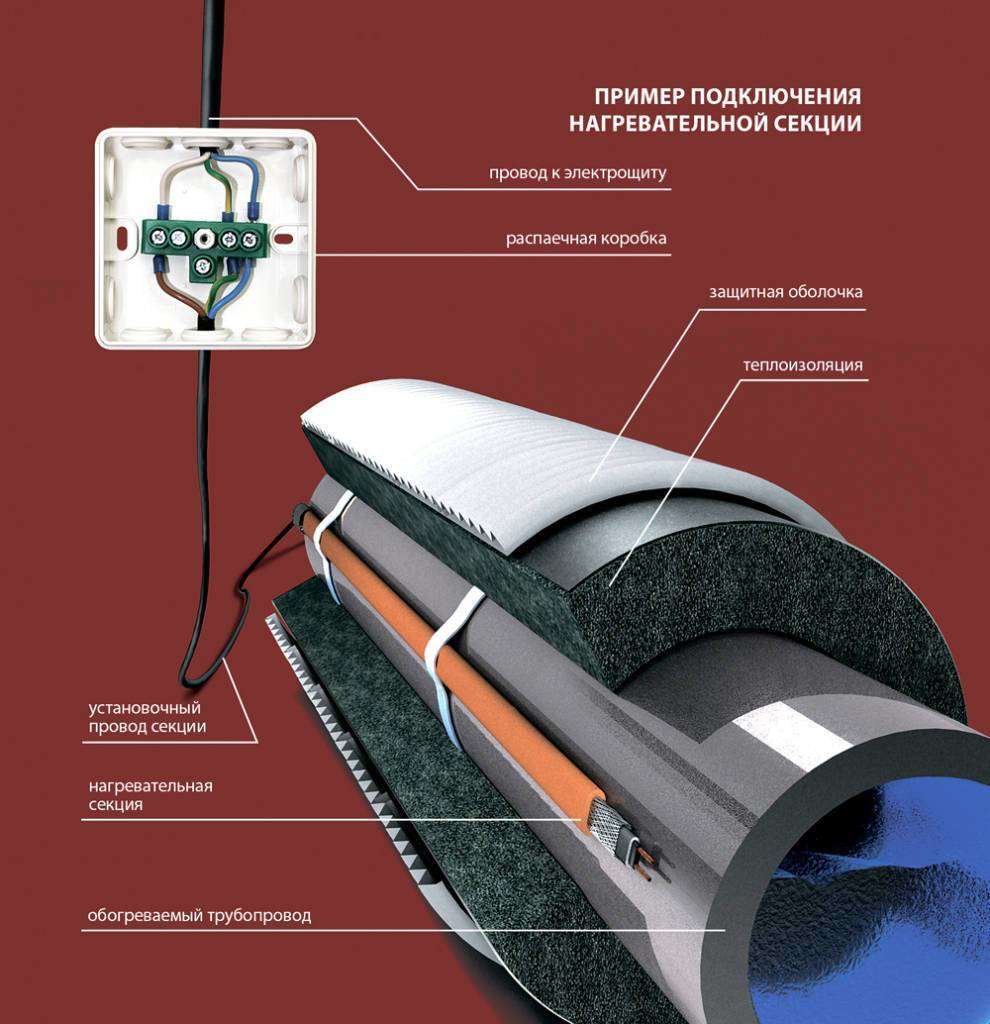

Греющий кабель заводится в распредкоробку, а сама она через Г-образный уголок хомутами крепится на трубе.

Питание к распредкоробке должно подаваться через УЗО с током утечки на 30мА. От коротких замыканий и перегрузок кабель защищается автоматом типа “С”.

А еще лучше сразу монтировать дифф.автомат.

Номинал выбирайте исходя из мощности обогрева. Помимо мощности не забудьте правильно подобрать сечение силового кабеля 220V. Ранее указанного минимального размера в 1,5мм2 может и не хватить.

Ошибка №10

Очень многие забывают про пусковой ток.

Вот замер потребления небольшого отрезка греющего кабеля при пуске в работу и спустя пару минут.

Потребление саморега в самом начале кратковременно подскакивает в три раза. Например, кабель мощностью в 40Вт/м и длиной 80 метров, может показать первоначальную нагрузку под 6кВт!

Перед непосредственным подключением всегда должна производиться проверка сопротивления изоляции. При испытательном напряжении 2500В, нормируемое сопротивление должно быть не менее 10мОм.

Изоляция проверяется между:

оплеткой и трубой

оплеткой и рабочими жилами

Виды кабельного нагревателя

Греющий кабель бывает двух видов:

Резистивный. Обладает низкой стоимостью. Достаточно прост в монтаже. Обычно применяется в быту для обогрева труб диаметром до 40 мм и для оснащения системы тёплого пола. Принцип работы этого элемента заключается в укладке специальных датчиков и провода по всей длине трубопровода. Датчики реагируют на любые изменения температуры и периодически подключают и отключают систему обогрева.

Укладывать провод можно спиральным и ленточным способом. При помощи алюминиевой ленты он крепится к трубам. Во время монтажа ни в коем случае нельзя допускать его чрезмерного натяжения. Для равномерного распределения тепла можно обмотать провода и трубы алюминиевой фольгой. Также нужна надёжная система теплоизоляции. Для теплоизоляции подойдёт минеральная вата.

Саморегулирующийся. Используется для обогрева труб диаметром больше 40 мм, ёмкостей, кровли, электрощитов, водостоков и прочего. Этот греющий провод представляет собой 2 изолированных проводника находящихся в полимере, который, под воздействием перепада температуры, изменяет сопротивление. Это значит что при снижении температуры воздуха сопротивление полимера снижается и сила тока увеличивается, что приводит к увеличению производимого тепла. При этом не нужны никакие регуляторы температуры и электронные датчики.

Если температура воздуха поднимается, то этот процесс идёт в обратном направлении. Саморегулирующийся греющий кабель имеет длительный срок службы. Экономичность и безопасность кабеля обеспечивается надёжной изоляцией.

Преимущества саморегулирующихся кабелей

  • У саморегулирующегося кабеля более высокая устойчивость к скачкам напряжения. В случае если напряжение повышено длительное, время кабель не сгорит.
  • Саморегулирующийся кабель можно резать на куски нужного размера. А вот у резистивных фиксированная длина.

Виды и строение нагревательного кабеля

На сегодняшний день потребительский рынок предлагает несколько разновидностей обогревающих проводок. По конструктивному исполнению они делятся на следующие виды:

Каждый вид отличается между собой не только строением, но и эксплуатационными качествами.

Резистивные проводники

Эти изделия считаются самыми дешевыми на потребительском рынке. Объясняется это тем, что данные проводки имеют более простую конструкцию. Строение этих кабелей состоит из одной или двух медных жил, которые защищены изоляционной и термостойкой оболочкой. Характерной чертой резистивных проводов заключается в том, что они всегда выделяют одну температуру тепла. Следовательно, в независимости от окружающей среды и наружной температуры, эти изделия для обогрева труб будут работать на всю мощность, что приведет к необоснованным переплатам по электроэнергии.

Саморегулирующий кабель

Саморегулирующий кабель имеет более сложную конструкцию, чем резистивные проводки. Данное изделие устроено в виде матрицы, которая изготовлена из гибкого полупроводникового материала. Эластичная матрица находится между двумя лужеными жилами, которые защищены изолирующей оплеткой и внешней оболочкой.

Принцип работы данного изделия заключается в том, что он самостоятельно регулирует температуру тепла на определенных участках трубопровода. Помимо этого, если наружная окружающая температура повышается, саморегулирующийся греющий провод меняет свою мощность, тем самым потребляя меньшее количество электроэнергии.

Применение в народном хозяйстве

Для повышения температуры во внутренней части водопровода с пресной питьевой водой применяются соединения, гигиеническая безопасность которых подтверждена специальным документом. Такие кабели устанавливаются посредством особых сальников и взаимодействуют с питьевой жидкостью. Это профильные соединения, одобренные организациями, контролирующими обеспечение безопасности для окружающей среды;

Для защиты от образования ледяного покрытия на лестничных пролетах, площадках, автостоянках, приспособлений для подъема инвалидных колясок во избежание получения людьми различных травм, тоже используют соответствующие системы повышения температуры;

Для защиты от холода кровли и ее элементов, для противодействия обледенению систем удаления воды с крыши. Установка кабеля способна предупредить образование ледяной корки и сосулек. Если не предпринять эти шаги, то может быть нанесен вред крыше, трубам для удаления воды, сети кабеля. От падения ледяных образований с крыши может быть нанесен причинен вред как имуществу, так и жизни или здоровью людей;

В газовых, химических и нефтяных отраслях для повышения температуры внутри труб в холодной атмосфере (для того, чтобы не допустить их обледенения); для повышения температуры труб для повышения проходимости текущих по ним веществ (для того, чтобы не допустить появление очень плотных образований и сужений, мешающих проходимости);

Для регулировки температур резервуаров с продукцией нефтяной промышленности (масло, битум, гудрон и др.). То же самое справедливо для химически активных растворов, веществ и проч. Охранные мероприятия дают возможность предотвратить имущественный ущерб;

  • В пищевой отрасли повышают температуру водоотводных трубок холодильных установок, образуют в холодильных установках испарение, согревают лотки дренажа из отсеков холодильных установок, повышают температуру картеров поршневых видов помп перед их активацией в холодных условиях. Кроме того, саморегулирующиеся кабели выполняют повышение температуры отдельных резервуаров с запасами продовольствия, пресной водой и противопожарные емкости;
  • Для увеличения температуры земной поверхности в различных строениях сельхозназначения, включая теплицы и помещений для содержания скота. За счет систем на базе электрических соединений, способных к автоматическому регулированию, появляется возможность, затратив небольшие расходы, сформировать комфортные условия в подобных строениях в течение всех сезонов календарного года, что хорошо отражается на отрасли сельского хозяйства в целом.

Что такое греющий кабель

Это изобретение будет интересно главным образом владельцам частных домов, тем более, если они имеют свой автономный водопровод. Если на улице резко упала температура, то это может дойти до труб, тогда вода в них промерзает. Вначале это снижает ток воды, а затем и вовсе перекрывает. Наиболее опасное последствие такого промерзания – разрыв трубы, который оборачивается неминуемыми расходами на капремонт системы. Мы предлагаем эффективную предупреждающую меру – греющий кабель, который можно купить или сделать своими руками.

Греющий кабель преобразовывает электричество в тепло, подобно знакомым нам нагревательным элементам – спираль или ТЭН. Он может размещаться как снаружи, так и внутри трубы, преимущественно на самых подверженных холоду участках. В отличие от обычных нагревательных приборов, задача кабеля не заключается в нагревании воды до теплого состояния. Он поддерживает температуру воды в трубе на таком уровне, чтобы предотвращать ее переход в кристаллическое состояние.

Существует два варианты греющего кабеля:

  • Резистивный;
  • Саморегулирующийся.

Резистивный кабель

Резистивный кабель более прост по своему устройству, которое заключается в системе датчиков, реагирующих на изменение температуры относительно заданных параметров. Когда температура ниже нормы, то датчики дают автоматике сигнал о включении обогрева, а при достижении нужной минимальной температуры происходит автоматическое отключение системы.

Проводник внутри кабеля представляет собой сплав с высоким сопротивлением, что вызывает его нагрев при прохождении через него тока. Такой кабель может быть одножильным и двухжильным. Первый вариант не очень популярен, поскольку законы электричества требуют смыкания цепи в кольцо. В одножильном варианте оба конца кабеля должны сходиться у источника питания. Говоря об обогреве трубопровода, такое условие выполнить крайне сложно, а порой – невозможно.

С двухжильным вариантом все куда проще, ведь с одной стороны его подсоединяют к сети, а на другом конце замыкают кольцо при помощи контактной муфты. Причем одна из двух жил может быть проводником, а другая только как конструкционная необходимость. Конечно, если греющими проводниками являются две жилы, то мощность такой системы очень высока.

Проводник необходимо надежно защитить несколькими слоями изоляции, а также экраном, как заземляющим контуром. Снаружи должен быть слой высокопрочного поливинилхлорида, стойкого к любым внешним воздействиям.

Плюсы резистивной модели:

  • Высокая теплоотдача и мощность системы, что является ключевым моментом для труб большого диаметра, а также при необходимости подогрева большого количества ключевых точек: фитинги, тройники, краны и т.д.;
  • Простота в исполнении , а также невысокая стоимость такой системы.
  • Дополнительные затраты финансов и сил на приобретение и установку термодатчиков, автоматики и блоков контроля;
  • Готовый покупной резистивный кабель продается определенным метражом, причем самостоятельно изменять его длину нельзя. Контактная втулка изделия должна быть выполнена в заводских условиях.

Саморегулирующийся кабель

Данная модель призвана экономить электроэнергию. Ее устройство кардинально отличается от предыдущего варианта. Здесь два проводника из металла разделены матрицей из полупроводника, которая выделяет тепло. Уникальные свойства этого полупроводника таковы:

  • при низких температурах способность проводить ток максимальна;
  • при повышении температуры проводимость падает, снижая расход электроэнергии.

Очевидно, что температура в разных участках трубы зависит от глубины и других факторов, поэтому такие точки саморегуляции находятся по всей длине кабеля. Таким образом, каждый участок трубы получает необходимый нагрев благодаря матрице из полупроводника, которая находиться в этой точке – максимальны нагрев происходит в самых холодных местах.

Плюсы саморегулирующейся модели:

  • Экономия электроэнергии за счет минимально необходимого нагрева каждого отрезка трубы;
  • Любая длина кабеля доступна для покупки – покупаете, сколько вам нужно, но шаг нарезки от 200 до 500 м;

Минусы саморегулирующейся модели:

Немалая цена такого кабеля – минимальная цена за метр погонный от 200 рублей за самые дешевые модели и до 1000, а порой и более;

Монтаж саморегулирующего кабеля

Устанавливать этот вид можно на обогреваемую трубу или внутри. Иногда оба способа комбинируются.


Установка кабеля в трубопровод

Внутренний способ установки греющего кабеля для водопровода используется для систем, которые уже функционируют. Перед покупкой измеряется длина участка, требующего обогрева

Кабель осторожно опускается в трубу и подключается к электросети. Участок, в котором установлена система обогрева, желательно снаружи пометить краской. Для наружной установки можно использовать комплект или изделие, поставляемое в бухте

Кабель монтируется вдоль трубы (одной или несколькими линиями) при помощи алюминиевого скотча или в виде спирали под теплоизоляцию

Для наружной установки можно использовать комплект или изделие, поставляемое в бухте. Кабель монтируется вдоль трубы (одной или несколькими линиями) при помощи алюминиевого скотча или в виде спирали под теплоизоляцию.

Если покупается бухта, возникает вопрос, как подключить греющий кабель. Проблему решает провод с вилкой, позволяющий подключаться к питанию. Кабель в одну нитку располагается в нижней части трубопровода. Для повышения эффективности она укладывается по спирали, или монтируются несколько самогреющих линий.

Если трубопровод длинный, приходится решать, как соединить греющий кабель. Для этого есть краткое руководство:

  • разрезать и снять изоляцию;
  • нагреть феном и убрать сердцевину;
  • соединить жилы обжатием или при помощи пайки.

В качестве изоляции используется термоусадочная трубка.

Если приобретен комплект, вопрос, как подключить саморегулирующийся греющий кабель, не возникает.

Если изделие в бухте, нужно:

  • соединить начало со шнуром с вилкой;
  • загерметизировать конец.

Для соединения греющего кабеля со шнуром с вилкой необходимо:

  • разрезать внешнюю изоляцию, не повредив оплетку;
  • снять изоляционный слой;
  • расплести и свить в жилу оплетку;
  • разрезать внутреннюю изоляцию;
  • разогреть феном и отделить матрицу;
  • надеть на жилы соединительные муфты и термоусадочные трубки;
  • надеть термоусадку на жилы питающего шнура;
  • подсоединить жилы шнура и обжать клипером;
  • соединить заземляющий провод шнура и оплетку.

Следующий вопрос: как правильно загерметизировать конец? Нужно снять внешнюю изоляцию, расплести и обрезать оплетку, надеть на внутреннюю изоляцию термоусадку, нагреть и обжать. После остывания надевается внешняя муфта.

Внимание! Саморегулирующийся электрокабель включается при +3оС. Если температура среды в трубе 4оС, он не будет выключаться. Чтобы сэкономить электроэнергию, на трубу монтируется термодатчик, позволяющий установить желаемую температуру

Чтобы сэкономить электроэнергию, на трубу монтируется термодатчик, позволяющий установить желаемую температуру.

При необходимости в обогреве трубопровода важно правильно выбрать электрокабель. Если монтаж проводится самостоятельно, проблему, как проверить его работу, решает покупка и установка термодатчика

Инструкция по монтажу саморегулирующегося кабеля

Используют 2 способа:

  1. скрытая установка — такой вариант применяется для нагрева коммуникаций под землей;
  2. открытый монтаж — для обогрева труб, расположенных на поверхности земли.

Кабель прокладывают на участках трубопровода, где отсутствует запорная арматура, т. к. при этом снижается риск повреждения провода. Монтаж выполняется в теплое время года. Перед началом работ прекращается подача жидкости через трубопровод.

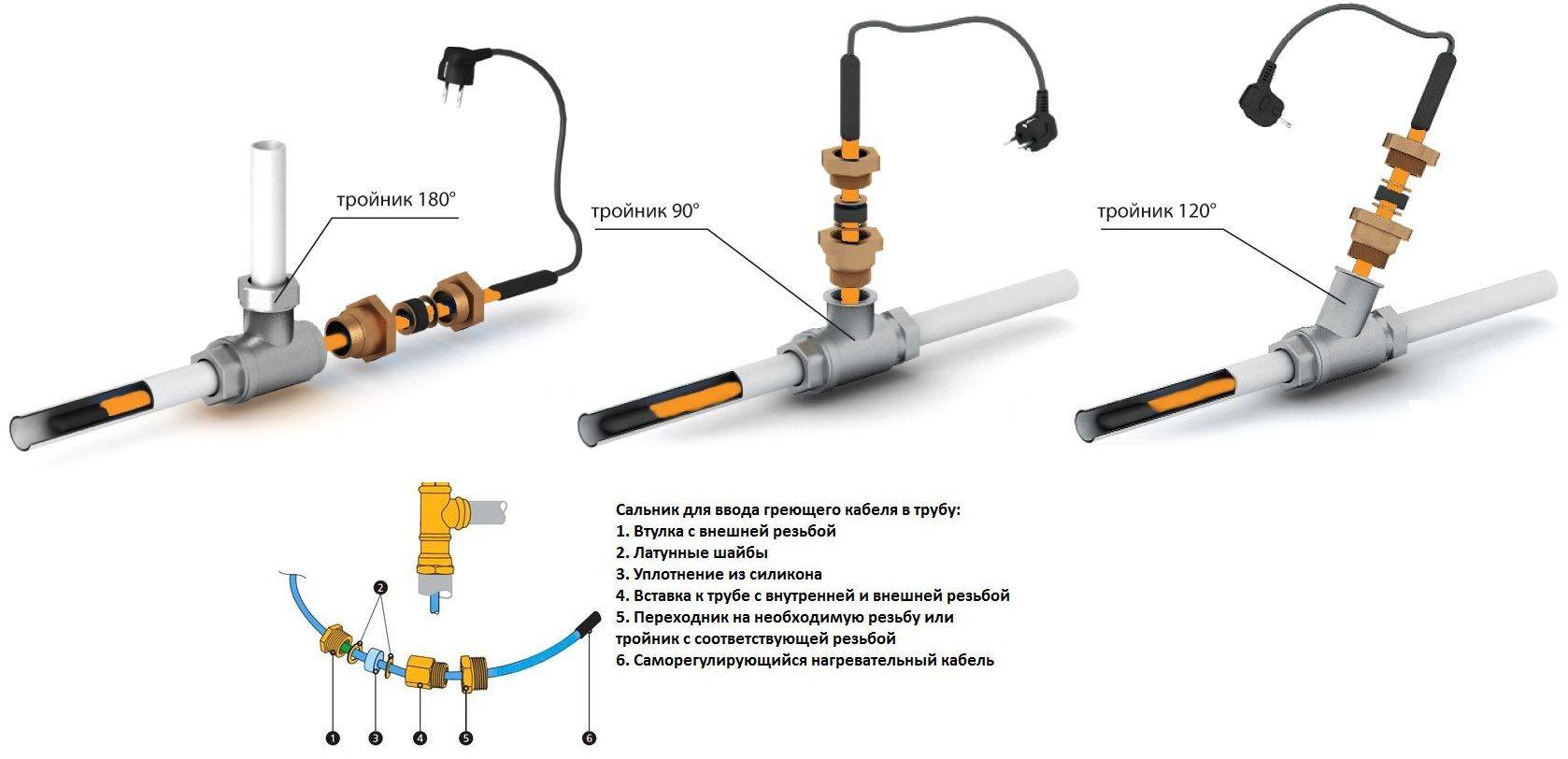

Прокладка внутри трубы

Инструкция по монтажу кабеля с использованием первого из способов:

  1. Конец кабеля защищается термоусадочной пленкой. Благодаря этому повышается надежность токопроводящих жил.
  2. На провод насаживается сальник.
  3. Кабель проталкивают в трубу.
  4. Выполняется подключение вилки ко второму концу провода. При этом используется метод пайки. Затем данный участок защищают с помощью соединительной муфты.
  5. Фиксируется сальник.
  6. Выполняется измерение сопротивления. Иногда на этапе проверки обнаруживается короткое замыкание при подаче напряжения, в этом случае кабель извлекают и осматривают на предмет наличия повреждений.
  7. Проверяется герметичность трубопровода, для чего выполняется пробная подача воды.
  8. Трубу защищают с помощью теплоизоляции от потерь тепла.

Прокладка снаружи трубы


Если в инструкции, прилагающейся к системе обогрева, есть указание на необходимость установки того или иного утеплителя, нужно следовать ему.

Когда планируется использовать открытый метод монтажа, рассматривают другую схему подключения:

  1. Учитывая, что провод, предназначенный для такой задачи, характеризуется эластичностью, его используют еще и для предупреждения обледенения запорной арматуры.
  2. Применяют разные способы монтажа: витковой, прямой. Второй менее эффективен, т. к. обогревает малую часть поверхности коммуникаций, но зато расход материала в этом случае снижается. Более действенным считается витковой вариант, однако затраты многократно увеличатся при его использовании, т. к. провод наматывается по наружной стороне плотными витками. Допустимо комбинировать эти способы: сначала укладывают кабель вдоль коммуникаций, затем наматывают его витками.
  3. Провод фиксируют скотчем по всей длине.
  4. Для снижения теплопотерь коммуникации закрывают фольгированным или рулонным утеплителем.

Как выбрать и установить греющий кабель

В регионах с суровым климатом греющий провод поможет решить проблему перемерзания инженерных сетей. Установить проводник можно как на стадии строительства дома, так и в уже эксплуатируемых зданиях. Монтаж эффективной системы обогрева подразумевает правильный выбор греющего кабеля. Для этого нужно знать о его видах, характеристиках и способах подключения.

Что это такое, применение

Греющий кабель — это гибкий проводник, представляющий собой одножильный, двухжильный или трехжильный провод. Основная функция кабельной продукции этого типа заключается в преобразовании электрической энергии в тепло, что становится возможным благодаря удельному сопротивлению металла.

Греющий кабель предназначен для обогрева инженерных систем

Кабельный обогрев используется не только для обеспечения бесперебойного функционирования трубопроводов. С его помощью можно решать и другие задачи.

  1. Монтировать систему «тёплый пол».
  2. Укладывать по периметру кровли, тем самым предотвращая образования сосулек.
  3. Обогревать грунт в дачных теплицах и парниках.
  4. Осуществлять подогрев лестниц, пандусов, уличных площадок и дорожек.
  5. Конструировать системы антиобледенения на морских судах, в авиации и на железнодорожном транспорте.

Главное достоинство греющего провода в его гибкости. Провод можно уложить на любых криволинейных поверхностях. Привлекает в этой системе обогрева и простота её монтажа. Кабель, предназначенный для обогрева, состоит из нескольких элементов:

  • центрального металлического провода;
  • полимерной оболочки, которая может быть защищена экраном из фольги или медной оплётки (необходимы для предотвращения короткого замыкания и нейтрализации воздействия электромагнитного поля);
  • внешней прочной оболочки из полихлорвинила или нержавеющей стали.

Виды греющего провода

Производители предлагают два вида греющего кабеля:

  • резистивный; Резистивный кабель с одной и двумя жилами называется также последовательным
  • саморегулирующийся. Саморегулирующий кабель считается более экономичным

Мощность любого вида гибких проводников рассчитывается в ваттах на 1 погонный метр. Резистивные и саморегулирующиеся кабели имеют несколько технических характеристик, на которые ориентируются при выборе материала для устройства системы обогрева.

  1. Максимальная длина цепи. Этот параметр определяет предельную длину линии, в том числе разветвлённой. Напрямую зависит от толщины и удельного сопротивления провода, количества жил. При превышении допустимой длины цепи высок риск выхода из строя всей системы обогрева.
  2. Максимальная рабочая температура. Сообщает о возможности кабеля поддерживать рабочую температуру на протяжении длительного периода времени.
  3. Максимальная температура без нагрузки. Эта характеристика определяет условия эксплуатации кабеля в отключенном состоянии.

Независимо от вида проводников, различают три их линейки.

Монтаж греющего, саморегулирующегося кабеля для обогрева труб

Чтобы спасти трубы от замерзания их нужно обязательно подогревать. Для этого используется очень простой и сравнительно дешевый способ. Вдоль них прокладывается нагревательный кабель. Таким методом можно обогреть:

  • Канализационные трубы.
  • Водопровод с технической и питьевой водой.

На рынке можно встретить очень много видов. Однако самыми оптимальными свойствами обладает саморегулирующийся. Для его работы не требуется монтаж дополнительного терморегулятора. Он хорошо прогревает даже особо холодные отрезки трубы. Так как подключить греющий кабель не сложно, можно не вызывать специалиста, а всю работы выполнить своими руками.

Как правильно смонтировать систему обогрева

Практикуется два способа монтажа греющего кабеля – внутренний и наружный. В первом кабель заводится внутрь трубопровода, во втором наматывается на трубу или крепится вдоль всей её протяжённости.

Обратите внимание! Для внутренней прокладки подойдёт кабель любой формы сечения. Для наружного монтажа лучше предпочесть ленточный (сплюснутый) формат изделия, обеспечивающий лучший контакт с поверхностью трубы

Помимо определения способа прокладки и формы сечения, не менее важно правильно подобрать мощность изделия

В свободной продаже доступен саморегулирующийся кабель с показателями мощности от 10 до 60 Вт/погонный метр

Помимо определения способа прокладки и формы сечения, не менее важно правильно подобрать мощность изделия. В свободной продаже доступен саморегулирующийся кабель с показателями мощности от 10 до 60 Вт/погонный метр. Для небольших бытовых проектов при выборе можно ориентироваться на такие правила:

Для небольших бытовых проектов при выборе можно ориентироваться на такие правила:

  • Для внутренней прокладки чаще всего окажется достаточно кабеля с мощностью 10 Вт/м.
  • Для трубопроводов диаметром то ½ до ¾ дюйма подойдёт саморегулирующийся кабель на 17 Вт/м.
  • ¾ — 1 ½ дюйма – 27 Вт/м.
  • Свыше 100 мм – 31 и более Вт/м.

Наружный монтаж

Самый распространённый вариант расположения саморегулирующегося кабеля при таком варианте монтажа – в одну линию вдоль нижней части трубопровода. Во-первых, такое расположение практически исключает вероятность механических повреждений кабеля (при падении тяжёлых предметов сверху, к примеру).

Вторая причина заключается в том, что жидкие среды внутри трубопровода скапливаются преимущественно в нижней части, поэтому именно она нуждается в прогреве в первую очередь. Если мощности одного кабеля будет явно недостаточно, можно поступить несколькими способами:

  • Уложить вокруг трубопровода спиралью.
  • Приобрести кабель большей мощности.
  • Уложить вдоль трубопровода несколько ниток кабеля.

Способ фиксации кабеля во многом зависит от материала, из которого изготовлены трубы. Для пластика наилучшим вариантом станет закрепление при помощи алюминиевого скотча. Скотч оборачивается вокруг трубопровода через равные расстояния, исключающие провисание греющего кабеля. После этого кабель дополнительно проклеивается таким же скотчем вдоль всей длины трубопровода.

На металлическом трубопроводе кабель фиксируется кольцевым методом с применением термостойкой липкой ленты или пластикового бандажа.

Обратите внимание! На поворотах трубопровода саморегулирующийся греющий кабель правильно располагать ближе к внешнему радиусу изгиба. Массивные узлы трубопроводной системы (краны, фитинги, фланцы и т.п.) требуют усиленного прогрева, поэтому он здесь укладывается по особой схеме

Термодатчик, напротив, следует устанавливать в самом холодном месте системы

Массивные узлы трубопроводной системы (краны, фитинги, фланцы и т.п.) требуют усиленного прогрева, поэтому он здесь укладывается по особой схеме. Термодатчик, напротив, следует устанавливать в самом холодном месте системы.

Внутренний монтаж

Для прокладки внутри трубопровода подойдёт специальный саморегулирующийся кабель с усиленной изоляцией. В месте входа кабеля монтируется тройник, в один из концов которого устанавливается втулка уплотнения. Здесь стоит помнить, что сборные элементы узла должны быть нанизаны на кабель до момента соединения с холодным проводом.

После этого саморегулирующийся кабель аккуратно вводится внутрь трубопровода на необходимую длину, а сальниковый узел собирается и обжимается для обеспечения герметичности места ввода.

Это важно! Категорически запрещается проводить кабель через элементы запорной арматуры (вентили, задвижки, краны и т.п.). Таким способом можно обеспечивать прогрев только прямых участков трубопровода, либо отрезков с минимальным числом изгибов

Среди прочих недостатков внутреннего монтажа можно отметить сужение рабочего пространства трубопровода и сложность его механической прочистки в случае необходимости

Таким способом можно обеспечивать прогрев только прямых участков трубопровода, либо отрезков с минимальным числом изгибов. Среди прочих недостатков внутреннего монтажа можно отметить сужение рабочего пространства трубопровода и сложность его механической прочистки в случае необходимости.

Как правильно соединить нагревающий кабель с холодным концом?

Чтобы данное соединение получилось надежным и безопасным, необходимо использовать специальные защитные муфты. Процесс работы заключается в следующем:

Снимите внешний изоляционный слой любым методом, который вам нравится

При этом важно не повредить саму оплетку.
Оплетку потребуется скрутить. Это необходимо для того, чтобы заземлить нагревательный элемент и предотвратить искрение или короткое замыкание.
Теперь полностью снимите внутренний изоляционный слой кабеля

Перед вами появится голый неизолированный провод.
Теперь нагрейте провод при помощи фена. Вы должны получить доступ к прожилкам, которые проводят электрический ток.
На кончики прожилок наденьте специальные гильзы для соединения и закрепите их при помощи обжима.
Теперь на прожилки надеваются трубки для защиты системы от перегревания.
Подогрейте трубки феном, чтобы они приварились. Ожидайте, пока провод остынет.
Возьмите заранее подготовленную муфту для соединения. Наденьте ее на холодный конец или обработанный нагревательный кабель.
Провод для заземления сделайте немного больше, чем другие. В конце работы его можно будет обрезать.
Наденьте элементы для защиты от перегревания на заизолированные области кабеля.
Соедините прожилки нагревательного кабеля и заизолированные холодные концы специальными зажимами.
Нагрейте термоусадки.
Обрежьте заземляющий провод до требуемой длины и соедините его с кабелем.
Обрежьте оплетку, а на заземлитель наденьте термоусадку.
Соедините греющий и заземляющий кабеля.
Приварите трубку при помощи фена.
Нагрейте муфту и поместите таким образом, чтобы она перекрывала греющий кабель с холодным концом.

Действуя по описанным выше алгоритмам, вы сможете самостоятельно соединить греющий кабель. Если что-то не получается, рекомендуется обратиться к специалистам.

Экономичность и простота

Cаморегулирующийся кабель нагревательный для труб

В случае понижения внешней температуры кабель саморегулирующийся самостоятельно снижает тепловой выход, позволяя снизить потребление электроэнергии, а часто и отказаться полностью от использования датчиков температуры и термостатов путем прямого подключения кабеля к электросети.

Преимущества саморегулирующихся кабелей

Кабель нагревательный саморегулирующийся для труб

Рассмотрим основные преимущества саморегулирующихся кабелей перед резистивными:

Для обычных резистивных кабелей важно, чтобы среда была однородна по всей их длине, что довольно сложно обеспечить на практике.
Это часто является причиной перегрева кабеля и выходу системы обогрева из строя. В случае же саморегулирующегося кабеля температура автоматически уменьшается в областях с меньшим теплоотводом, сохраняя неизменными температуры на других участках.;
Саморегулирующийся кабель обладает значительно более высокой стойкостью к скачкам напряжения, и не сгорают в случае его повышения в течение длительного периода;
Способность саморегулирования позволяет выполнять перехлест кабеля, что особенно актуально при обогреве, например, запорно-регулировочного оборудования;
Резистивные кабели обладают фиксированной длиной, изменять которую нельзя, тогда как саморегулирующийся кабель можно нарезать на куски требуемой длины.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
