Как выбрать полипропиленовые трубы для грамотного устройства отопительной системы

Особенности полипропилена и виды труб из него

Полипропилен это синтетический материал. Трубы из него обладают следующими полезными и положительными свойствами:

  • не подвержены коррозии;
  • инертны к агрессивной среде;
  • имеют гладкую внутреннюю и наружную поверхность;
  • легко и надежно соединяются с помощью пайки;
  • имеют относительно небольшую стоимость.

Недостатком труб из этого материала можно считать то, что они имеет довольно большой коэффициент теплового расширения (до 1 см на 1 м их длины в диапазоне температур 20-90˚С ) и их не рекомендуется использовать в системах температура жидкости в которых превышает 95˚ С. Это объясняется тем, что полипропилен относится к так называемым термопластам, которые меняют свои свойства в зависимости от температуры. Прочность этот пластик сохраняет максимум до температуры 120˚ С, при большей он уже начинает размягчаться, а при 170˚ С – плавиться.

Этот недостаток не проблема, если полипропиленовые трубы используются в системах отопления с газовыми или электрическими котлами, где легко регулировать температуру теплоносителя и можно это делать в автоматическом режиме. Проблемы могут возникнуть при использовании их в системе с твердотопливным котлом, так как здесь иногда сложно удерживать температуру теплоносителя на одном уровне или быстро снижать ее. Поэтому, выбирая полипропиленовые трубы для такой системы отопления, необходимо позаботиться, чтобы регулировка тяги была эффективной и надежной, а обвязка котла была выполнена таким образом, чтобы не допустить закипания теплоносителя, например: при плохой естественной циркуляции или в случае остановки циркуляционного насоса. Кроме того, желательно, чтобы первые 1,5-2 м подающей трубы или ее участок до первого разветвления был металлическим.

Виды полипропиленовых труб для отопления

Существует несколько видов труб из полипропилена, которые можно использовать при монтаже систем водяного отопления. По количеству слоев их можно разделить на:

  • Однослойные – состоящие из одного слоя полипропилена;
  • Многослойные или армированные – состоящие из двух слоев полипропилена, между которыми находится армирующий слой из стекловолокна или металлической фольги.

Однослойные отличаются меньшей стоимостью и простотой соединения. Паять их проще, так как материал однороден по всей толщине.

Однослойные полипропиленовые трубы

Они могут быть нескольких типов, о чем можно узнать из их маркировки:

  • РРR – из рандомсополимера полипропилена, наиболее распространены и используются для любых систем водяного отопления, в том числе и теплых полов, а также горячего водоснабжения;
  • РРВ – изготовленные из блоксомера полимера — чаще всего, используются для систем теплых полов или холодного водоснабжения;
  • РРS – из высокопрочного полимера, отличающегося устойчивостью к воспламенению и более высоким пределом допустимой температуры теплоносителя.

Многослойные армированные полипропиленовые трубы отличаются большей прочностью и меньшим коэффициентом термического расширения. Они могут быть армированы:

  • Алюминиевой фольгой, сплошной или перфорированной;
  • Базальтовым волокном
  • Слоем стеклопластика.

Трубы армированные фольгой имеют имеют минимальное тепловое удлинение ( почти в три раза меньше, чем у однослойных труб).

Полипропиленовая труба армированная перфорированной алюминиевой фольгой

Практически такой же этот показатель и у труб, армированных базальтовым волокном, а у изделий со слоем стеклопластика, этот показатель несколько больше. Но последние дешевле первых двух видов.

Многослойная полипропиленовая труба армированная стекловолокном

При пайке труб с фольгой потребуется зачистной инструмент (шейвер), для удаления алюминиевого слоя в месте соединения с фитингом. Без этого соединение будет ненадежным. Трубы, армированные стекловолоконной фиброй или базальтовым волокном не требуют зачистки. Кроме того, армирующий слой стеклопластика или базальтового волокна соединяется со слоями полипропилена, не с помощью клея, как фольга, а с помощью термического соединения. Поэтому такой тип армированных труб практически не склонен к расслаиванию, даже если изготовлен не очень добросовестным производителем, а вот некачественные изделия с арматурой из фольги могут расслаиваться.

Почему полипропилен? В чем особенности этого материала?

С появлением полимеров тепловая отрасль получила целый ряд неоспоримых преимуществ. Технологии, используемые сегодня на производстве, позволили изготавливать в больших количествах новые расходные материалы. За счет высокой технологичности удалось добиться низкой себестоимости готовой продукции. Получаемый в результате физико-химический термопластических реакций полимер обладает уникальными физическими свойствами, дешев и долговечен. стали одним из последних «ноу-хау», которое с успехом нашло свое применение в области отопительной техники.

*Сегодня применять подобный материал становится модным. Подкупает технические характеристики и технологичность полипропилена. С помощью полипропиленовой продукции, расходных компонентов и комплектующих, можно оборудовать практически любую водяную систему отопления, как по сложности конфигурации, так и по протяженности. С металлическими трубами такого себе позволить уже точно не удастся.

Основные преимущества заложены в самом материале. Полипропилен или как принято его называть  — термопласт, вещество, которое меняет свою пластичность в результате изменения температуры окружающей среды. При высоких температурах, до 140С – полипропилен становится мягким и пластичным, при температуре уже в 175С термопласт начинает плавиться, утрачивая свою структуру. Соответственно, при температурах до 120С материал способен сохранять свои основные физические характеристики и свойства.

Зная о таких физических свойствах полипропилена, невольно возникает вопрос. Можно ли использовать вещество для изготовления трубопроводов систем отопления? Для водяного отопления, где котловая вода максимум может достигать 95С, применение такого материала является идеальным вариантом.

Единственным моментом, на который следует обращать внимание – это коэффициент теплового расширения. При длительном контакте с горячей водой, циркулирующей по магистралям, полипропилен может менять свою привычную форму

Поэтому всегда при выборе комплектующих для системы отопления, смотрите на маркировку труб. Каждое изделие маркируется соответствующим образом, т.е. на трубе нанесены данные о сфере применения продукции.

Отопление можно оборудовать только с использованием специальных полипропиленовых изделий, в основе которых лежит армирующий слой.

Полипропиленовые трубы для отопления обладают следующими преимуществами:

  • многослойная структура обеспечивает успешное взаимодействие с высокими температурами;
  • простой и легкий монтаж, безотходное производство;
  • небольшой вес;
  • нет необходимости красить готовый трубопровод;
  • экологическая и технологическая безопасность;
  • наличие невысокого гидравлического сопротивления;
  • отсутствие в трубопроводах засоров и соляных наслоений;
  • диэлектрические свойства материала;
  • длительные сроки эксплуатации.

Не стоит забывать, что в отличие от цанговых и муфтовых соединений на металлических конструкциях, полипропиленовые магистрали соединяются воедино посредством диффузной сварки. Соединения, таким образом, получаются прочными, устойчивыми и герметичными. Использовать полипропиленовые трубы можно в любом помещении для холодного и горячего водоснабжения, для оборудования теплых водяных полов и магистралей радиаторного обогрева.

Фитинги

Отопление в частном доме из полипропиленовых труб монтируется при помощи фитингов. На рынке строительных материалов представлен широкий выбор переходников, поворотов и прочих конструкционных элементов. Они могут отличаться диаметром, строением.

Существующие фитинги можно разделить на две категории. К первой группе относятся изделия, созданные из того же материала, что и трубы. Их собирают при помощи диффузной сварки. Для этого применяют специальный паяльник с насадками. Вторая категория включает в себя фитинги с резьбовым соединением из металла. Они могут быть разборными или цельными. Представленные изделия обеспечивают герметичный, прочный стык.

Фитинги без резьбы используют для соединения двух отрезков труб. Тепловая сварка позволяет сделать стык таким же прочным, как и сами коммуникации. Фитинги с резьбой подходят для соединения труб с бойлером, металлическим стояком, счетчиком и т. д.

Расчет диаметра для двухтрубной системы отопления

Считать будем на примере простого дома в два этажа. На каждом из этажей имеем два крыла. В самом доме будет установлена двухтрубная система отопления с такими параметрами:

  • в сумме потеря тепла – 36 кВт;
  • потеря на 1-ом этаже – 20 кВт;
  • потеря на 2-ом – 16 кВт;
  • установлены трубы из полипропилена;
  • работа системы в режиме 80/60;
  • температура – 20 С.

Ниже показана таблица (а) исходя из данных которой, мы будем определять искомый диаметр трубы. В таблице зелёным цветом отмечены ячейки с наилучшей(оптимальной) скоростью движения жидкости.

Считаем.Через участок трубы, которая соединяет первую развилку и котёл, проходит весь объём жидкости, следовательно, и всё тепло, а это 38 кВт. Давайте определим, какую здесь нужно брать трубу.

Берём нашу таблицу, в ней ищем соответствующую строчку, потом идём по зелёным ячейкам и смотри вверх. Что мы видим? А видим мы, что при таких параметрах нам подходит два варианта: 50 и 40 мм. Естественно (об этом писалось выше) выбираем меньший диаметр трубы для отопления дома 40 мм.

Дальше смотрим на развилку, которая разделяет движение теплоносителя на второй и первый этажи (16 и 20 кВт). Опять смотрим значения по таблице и получаем, что в оба направления нужен диаметр трубы 32 мм.

На каждом этаже у нас по два крыла. Контур также разделяется на две ветки. Считаем первый этаж:

20 кВт / 2 = 10 кВт на крыло

Второй этаж по аналогии:

16 кВт / 2 = 8 кВт на каждое крыло

Опять берём нашу таблицу и определяем, что на данных участках нужна труба с сечением 25 мм. Также по таблице хорошо видно, что такой диаметр используем до тех пор, пока нагрузка не упадёт до 5 кВт, потом будем использовать трубы по 20 мм.

Вот таким нехитрым способом мы рассчитали все диаметры трубы для отопления дома нужных нам полипропиленовых труб для двухтрубной системы отопления.

Для обратной подачи воды не нужно рассчитывать ничего, там всё намного проще: всю разводку делаете трубами аналогичного диаметра, что и на прямую подачу. Как видите, ничего сложного нет. Нужна лишь хорошая, подходящая под конкретный случай, таблица.

Некоторые нюансы расчёта диаметра для металлических труб

Но вот на протяжённых системах может случиться так, что самые последние в цепи обогревательные элементы будут холодными или слегка тёплыми. Это тоже следствие неправильного выбора диаметра трубы. К счастью, потери тепла легко можно рассчитать:

q = k * 3,14 * (tв-tп)
q — потери тепла на 1 метр (Вт/с);
k – коэффициент теплопередачи (Вт * м/с);
tв — температура горячей подаваемой воды (С);
tп — температура окружающей среды (С).

Возьмём трубу диаметром 40 мм. Допустим стенка будет толщиной в 1.4 мм. Материал – сталь. Рассчитаем:

q = 0,272 * 3,15 * ( 80 – 22 ) = 49 Вт/с

Вот и ещё одно доказательство того, почему нужно брать диаметр трубы для отопления дома с меньшим диаметром. Ведь ясно, что чем более толстая труба, тем намного больше мы потеряем тепла.

А в данном примере мы получили потери в практически 50 Вт на 1 метр расстояния. И если система довольно протяжённая, то можно потерять всё тепло.

Но не расстраивайтесь! Такие точные расчёты нужны только для многоэтажных жилых домов. Для индивидуальных систем отопления всё проще: расчёты округляют в большую сторону и этим получают определённый запас.

Правила расчета

Есть стандартная таблица, где указаны параметры полипропиленовых труб. Но для того чтобы в ней ориентироваться, необходимы следующие действия:

  1. В зависимости от типа помещения, которое необходимо обогреть, следует выяснить количество тепловой мощности. Средний показатель составляет 1 кВт на 10 кв.м.
  2. Далее необходимо прибавить запас – примерно 20%.

Но тут важным моментом идет то, что такие вычисления производят в том случае, если стены уже утеплены, а высота потолка не превышает 3х метров. Также если это жилая комната, то необходимо учитывать наличие окон. Поэтому для них, обычно, приобретаются радиаторы (по одному под каждое окно).

Как узнать свойства и характеристики полипропиленовых труб по маркировке

Маркировка полипропиленовой трубы, несет в себе важную информацию о составе трубы и ее применении. Профессионалы легко могут прочитать и быстро выбрать нужную трубу для водоснабжения или отопления, не переплачивая денежные средства заказчика.

Но что делать, если вы сами хотите произвести монтаж водопровода на даче или в доме? В этой статье мы поговорим как правильно читать маркировку на трубах и сделать верный выбор, сэкономив деньги.

Как правило, в самом начале маркировки трубы идет название фирмы-изготовителя.

Затем обозначают тип полипропилена:

  • 1 тип – обозначается PPH. Данная труба изготавливается из гомополипропилена. Сфера применения: в холодном водоснабжении, вентиляции, в промышленных целях, например, для перекачки агрессивных сред и прочее.
  • 2 тип – обозначается PPB. Изготавливается из блоксополимера. Сфера применения схожа с первым типом, однако данная труба допускается для монтажа теплого пола.
  • 3 тип – самый популярный среди монтажников и потребителей, его обозначают PPR. Кстати, многие теряются при виде маркировки PPR и PPRC и начинают думать, в чем отличия. На самом деле они абсолютно одинаковые. В последнее время изготовители стали применять маркировку PPR отказавшись от последней буквы. Изготавливается из рандомсополимера и может применяться для монтажа холодного, горячего водоснабжения, в различных типах систем отопления.

Существует такой вид полипропилена как PPs, особая труба допускает транспортировку жидкости с температурой 95°C.

Кстати, цвет трубы тут не играет никакой роли, это лишь краситель, который добавляют производители. Исключением является труба с черным оттенком, которая защищена от ультрафиолета.

Рядом с маркировкой типа полипропилена также можете найти маркировку, обозначающую, что это комбинированная труба, например, с прослойкой алюминия (AL) или стекловолокном (FB или Fiber). Обе такие трубы отлично подходят для систем отопления.

Затем мы можем увидеть маркировку давления (PN).

На какое давление рассчитана труба:

  • PN10 – номинальное давление 10 атмосфер, данная труба подходит для холодного водоснабжения с температурой до +20°C.
  • PN16 – номинальное давление 16 атмосфер, применяется для холодного водоснабжения и подачи воды с температурой не превышающей +60°C.
  • PN20 – номинальное давление 20 атмосфер, применяется для холодного, горячего водоснабжения с рекомендуемой температурой не выше 75 – 80°C данные трубы можно применять и для систем отопления с максимально допустимой температурой 95°C, но необходимо учитывать, что срок службы трубы будет заметно меньше.
  • PN25 – номинальное давление 25 атмосфер, если вы видите такой параметр, это может означать, что труба армированная алюминиевым слоем и применяется для систем горячего водоснабжения и отопления с рабочей температурой не превышающей +95°C.

Следом за всеми этими данными идет маркировка диаметра трубы и толщины стенки: например, 20х3,4 что в переводе означает: 20 – это внешний диаметр трубы в мм (полипропиленовые трубы всегда обозначают внешний диаметр), 3,4 – это толщина стенки в мм.

Также в маркировки трубы могут присутствовать такие данные как: нормативный документ, дата выпуска, номер партии и др.

У разных производителей порядок маркировки может отличаться от вышеуказанного, суть этого не меняется.

Еще мы хотим обратить особое внимание на то, чтобы при выборе трубы обращали внимание на ее график температур и давления, ведь вся эта маркировка с условными обозначениями PN10, PN16, PN20… указана при температуре в +20°C. Если у вас температура теплоносителя равняется +75°C, то максимальное давление не должно превышать 6 атмосфер. Если у вас температура теплоносителя равняется +75°C, то максимальное давление не должно превышать 6 атмосфер

Если у вас температура теплоносителя равняется +75°C, то максимальное давление не должно превышать 6 атмосфер.

Конечно, паниковать не стоит, если вдруг по каким-либо причинам у вас скакнет давление до 8 или 10 атмосфер при заданной температуре, с трубой ничего не случится, ее не разорвет — просто, чем дольше воздействие критических температур и давлений, тем меньше срок службы трубы.

Как узнать свойства и характеристики полипропиленовых труб по маркировке Маркировка полипропиленовой трубы: фирма-изготовитель, тип пропилена, на какое давление рассчитана труба, максимальное давление и температура теплоносителя.

Полипропилен или металлопластик что лучше Трубы и сантехника

  • Металлопластиковые трубы
  • Виды соединения для металлопластиковых изделий
  • Полипропиленовые трубы
    • Преимущества изделий из полипропилена
    • Виды соединения для полипропиленовых изделий
  • Сравнение труб из полипропилена и металлопластика

Постепенно на смену привычным чугунным и металлическим трубам в систему обогрева пришли полипропиленовые и металлопластиковые. Их популярность среди потребителей объясняется продолжительным сроком эксплуатации, высокой надежностью, удобством в монтаже и практичностью в использовании.

Схема отопления с пластиковыми трубами: 1. Медная трубка обвитая вокруг выхлопа печи; 2. Металлическая труба; 3. Расширительный бачок с краном для стравливания воздуха; 4. Пластиковые трубы для отопления; 5. Радиатор.

При строительстве дома, как и при капитальном ремонте квартиры, желательно использовать качественные отопительные системы отопления, но сегодня на строительном рынке отмечается большое предложение материалов. В таком разнообразии товара довольно тяжело определиться и сделать правильный выбор. Какие же трубы отопления выбрать, что лучше: металлопластик или полипропилен?

Виды соединения для металлопластиковых изделий

  • разъемные фитинги, которые еще делятся на резьбовые или цанговые. Разъемные фитинги дают возможность многократной расстыковки системы с прибором или другим фитингом, поэтому эти фитинги самые дорогие;
  • условно-разъемные фитинги, то есть компрессионные. Компрессионные фитинги очень тяжело поддаются расстыковке. Если появляется необходимость в расстыковке, то потом потребуется еще замена обжимного кольца. Расстыковка фитинга проводится только при серьезной ситуации, в случае крайней необходимости;
  • неразъемные или пресс-фитинговые. Данный вид соединения не подлежит разборке, так как трубы в них запрессовываются окончательно, без возможности разъединения в будущем.

Схема трубы из пластикового материала.

Два первых типа соединения металлопластиковых изделий имеют резьбовое соединение, следовательно, к месту соединения следует обеспечить доступ для профилактических работ во время эксплуатации системы.

Так как соединение с помощью пресс-фитинга является постоянным, то его практичнее сразу заделывать под монолит.

Единственным недостатком металлопластиковых труб отопления считается то, что они не имеют устойчивости к ультрафиолетовым лучам. Рекомендуется металлопластик и изделия из него оберегать от прямого попадания прямых солнечных лучей, механических повреждений и воздействия открытого огня и возможных искр. Поэтому производителями предусмотрена скрытая защитная прокладка в металлопластиковой системе отопления.

Сравнение труб из полипропилена и металлопластика

Наглядная схема металлопластиковой трубы для отопления.

Сегодня полипропилен и изделия из него пользуются большим спросом благодаря ряду преимуществ по сравнению с металлопластиковыми изделиями. Прежде всего полипропиленовые трубы отличаются способом соединения.

Так, термическая сварка дает возможность создать монолитное соединение, которое по структуре становится таким же, как и само изделие.

Для проведения сварочных работ применяется сварочный аппарат, или, как его еще называют, паяльник.

Трубы из металлопластика соединяются без сварки, с помощью пресс-фитинга, в этом случае требуется специальный инструмент. И способом компрессионного фитинга эту работу можно сделать простым гаечным ключом. Но само соединение уже получается немонолитное. При этом металлопластик можно по необходимости гнуть, а при соединении полипропилена применяются тройники и уголки.

По степени надежности лидирует полипропилен, потому что его соединения можно бетонировать в стены и пол.

Необходимые данные для расчета

Основная задача отопительных труб – доставить тепло к нагреваемым элементам (радиаторам) с минимальными потерями. От этого и будем отталкиваться при выборе правильного диаметра трубы для отопления дома. А вот чтобы рассчитать всё верно, нужно знать:

  • длину трубы;
  • потери тепла в здании;
  • мощность элементов;
  • какая будет разводка труб (естественная, принудительная, однотрубная или двухтрубная циркуляция).

Следующим пунктом после того, как у Вас на руках будут все вышеперечисленные данные, необходимо будет набросать общую схему: как, что и где будет расположено, какую тепловую нагрузку будет нести каждый отопительный элемент.

Затем можно будет начинать высчитывать нужное сечение диаметра трубы для отопления дома. Также следует быть внимательным при покупке:

  • металлопластиковые и трубы из стали маркируются по размеру внутреннего диаметра, тут проблем нет;
  • а вот полипропиленовые и медные – по внешнему диаметру. Следовательно, нам нужно либо измерять внутренний диаметр самостоятельно с помощью штангенциркуля, либо – от внешнего диаметра трубы для отопления дома отнять толщину стенок.

Не забывайте об этом, потому как нам нужен именно «внутренний диаметр трубы для отопления дома» чтобы всё рассчитать верно.

Трубы из полипропилена для водопровода: рейтинг производителей

Сначала рассмотрим в целом, что собой представляет такая продукция. Это наиболее подходящие изделия, если цель – создание надежного водоснабжения в доме. Выбирая и сравнивая технические характеристики, выясняется, что полипропилен в разы превосходит такие материалы как полиэтилен и поливинилхлорид. Данный вид пластика характеризуется наименьшим показателем плотности – 0.91 г/см3.

В зависимости от класса изделия, полипропиленовая арматура может быть использована для организации как горячего, так и холодного водоснабжения

Качественные полипропиленовые фитинги и трубы могут отличаться между собой, поэтому при выборе следует обращать внимание на маркировку, которая свидетельствует о технологии изготовления и характеристиках

Наиболее оптимальными для организации водопровода считаются изделия PPH и PPR. Что касается первых, они имеют большой запас прочности, но плохо реагируют на низкие температуры (ниже 0) и воздействие ультрафиолета. Отталкиваясь от ГОСТов и СНиПов, профессионалы рекомендуют с их помощью прокладывать магистрали для холодной воды.

6) Магистраль из пластиковых труб.

Наилучшая термостойкость (выдерживают до +900 градусов по Цельсию) и стойкость к УФ-лучам у PPR-продукции. Такие трубы подходят для организации холодного, горячего водоснабжения и для отопительных систем. Есть только один нюанс – их следует монтировать в отапливаемых помещениях, а для уличных условий они не рекомендуются. Речь идет об однослойной арматуре, когда как армированные двухслойные больше подходят для обогрева.

Выбирая трубы, следует обратить внимание на маркировку:

  • PN10 – тонкостенная продукция для холодного водоснабжения и систем «теплый пол», с температурой рабочей жидкости не более +450 градусов по Цельсию;
  • PN16 – универсальный вариант для ХВС и ГВС, температурой не больше +600 градусов;
  • PN20 – толстостенная арматура, выдерживающая температуру в +950 градусов;
  • PN25 – предполагают армирование, подходят для ГВС и отопительных систем.

Теперь что касается лучших вариантов полипропиленовых труб. Здесь нужно отметить, что технология производства во всех случаях одинакова, но каждый производитель добавляет в материал определенные пластификаторы, направленные на улучшение той или иной характеристики.

Наиболее популярные производители:

  • Rehau, Banninger (Германия);
  • Экопластик FIBER (Нидерланды);
  • Valtec (Италия);
  • TEBO, Vesbo (Турция);
  • ПроАква, Политек (Россия).

Производители предлагают продукцию практически одинакового качества. Единственное, за бренд, например, Rehau, придется доплатить, тогда как китайские варианты наоборот будут стоить меньше. Российская продукция также имеет свои преимущества, во первых – доступность.

Трубная продукция из полипропилена: характеристики

Чтобы правильно выбрать подходящее изделие, необходимо понимать, какими достоинствами обладает полипропиленовая продукция:

  • Им не страшны разрушительные коррозийные процессы. Благодаря этому свойству трубопроводы сохраняют свои первоначальные свойства в течении долгих лет. По сравнению с металлическими изделиями, арматура из полипропилена служит в 3 – 4 раза дольше;
  • Химически активные среды не оказывают воздействия на материал. Кроме того, трубы из полипропилена хороши за счет своей отличной пропускной способности;
  • Морозостойкость. Эксплуатироваться такие изделия могут и при минусовых температурах – они будут надежно выполнять свои обязанности, не подвергаясь разрывам;
  • Небольшой уровень шума. Нередко потребители при обустройстве отопительных систем выбирают полипропиленовую продукцию, ведь звуков движения воды  по ним попросту не слышно;
  • В случае с горячим теплоносителем тепловая энергия экономится на 10 – 20 % по сравнению с металлическими изделиями;
  • Экологически безопасная продукция, безвредная как для человека, так и для окружающей среды;
  • Легко монтируются и создают надежное соединение;
  • Соединительные элементы (фитинги) представлены в большом ассортименте, что дает возможность реализовать даже сложную разводку.

2) Фитинги, тройники, колена – дополнительные элементы любой магистрали

Для чего нужно армирование трубы

Чтобы обеспечить достаточный уровень тепла в квартирах приходится включать обратный трубопровод и повышать температуру воды до 10° С. При близких рабочих температурах простые полипропиленовые трубы начинают терять свои свойства и, кроме того, возможно линейное расширение их размеров.

При прокладке трубопроводов с высокими температурами в бетонной стяжке это особенно важно. Возникает вероятность растрескивания бетона и поломки всей системы отопления

Для уменьшения этого эффекта и полного его исключения полипропиленовые трубы армируются.

Армирование – это упрочнение несущей способности основного материала изделия другим материалом, имеющим более высокий уровень прочности. Таким образом увеличивается способность противостоять температурным перепадам. Армированные трубы полностью соответствуют нормативам отопительной системы, и не деформируются при ее существенном увеличении.

Для армирования труб из полипропилена используют материалы:

  • алюминиевую фольгу, наносимую на поверхность;
  • внутренний слой алюминия, расположенный по всему диаметру трубы, ближе к внешней поверхности;
  • внутренний слой стекловолокна;
  • внутренний слой, сочетающий фибро и стекловолокна.

Алюминий и стекловолокно по стоимости примерно одинаковы. Цена в основном зависит от параметров самой трубы и фирмы-производителя. Тем не менее армирование стекловолокном имеет ряд преимуществ перед алюминием:

  • при установке не требуется зачистка края трубы;
  • короткое время пайки соединений (как у неармированных труб);
  • отсутствует внутреннее расслоение благодаря вплавлению стекловолокна в полипропилен;
  • увеличивается прочность изделия.

Недостаток стекловолокна только один – линейное термическое расширение труб, армированных стекловолокном на 6% выше, чем у труб, армированных алюминием.

Виды фурнитуры

Для соединения элементов контура применяются два вида фурнитуры:

  • муфты;
  • фитинги.

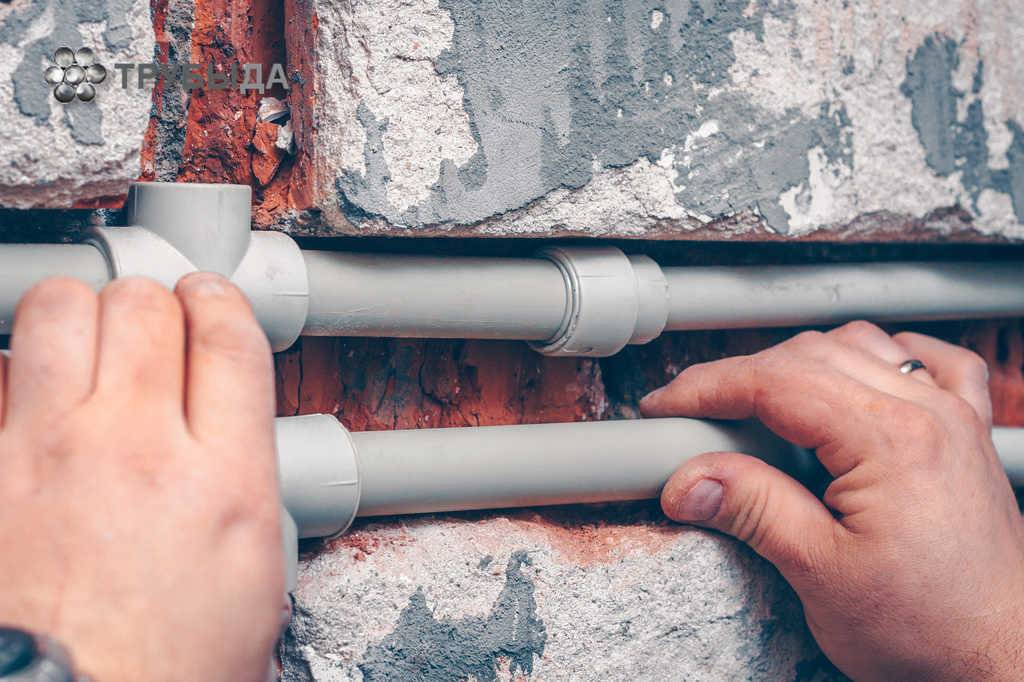

Муфты и фитинги для пропиленовых труб

Муфты – это полностью пластиковая фурнитура, которая служит для:

  • соединения труб (прямые муфты);
  • изменения направления потока (уголки);
  • разветвлений (тройники);
  • смены диаметра контура.

Фитинги – это фурнитура для перехода с пластика на железную резьбу. Применяется для подключения к контуру батарей, расширительного бака, манометра, запорной арматуры и прочее. Резьба может быть внутренней или наружной.

Для того чтобы соединения были более надежными, рекомендуется использовать трубы и фурнитуру одного производителя. Выше уже было сказано о различных видах полимеров, которые используются в производстве. Разные по структуре материалы могут иметь низкую адгезию (сцепление).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
