Установка счетчика электроэнергии: перечень требований к монтажу приборов учета, схемы подключения и порядок действий

Контакты модульного электрооборудования

Для того, что бы правильно произвести подключение, следует детально пояснить назначение каждого из контактов.

Контакты счетчика электроэнергии

На каждом, из четырех контактов счетчика, имеется по два прижимных винта, за счет этого, контакт имеет равномерный  и надежный прижим контактной пластины к проводу. Необходимость такого прижима, обусловлена тем, что в дальнейшем счетчик будет опломбирован и свободного доступа к контактной группе уже не будет.

Первый контакт, предназначен для подключения подходящей, питающей фазы.

Второй, для подключения отходящей фазы.

Третий, для подключения подходящего, питающего нулевого провода.

Четвертый, для отходящего нулевого провода.

Контакты автоматических выключателей

Начнем, с вводного автомата. Верхний ряд контактов, предназначен для подключения проводов питающих квартиру .

Нижний ряд, для подключения отходящих проводов, в нашем случае, они будут отходить на счетчик.

Теперь, переходим к отходящим однополюсным автоматам. На их верхние контакты, подается фаза со счетчика.

Нижние контакты, предназначены для подключения отходящих по направлениям, фазных жил проводов.

С контактами разобрались. Теоретические знания,  как подключить счетчик электроэнергии, получены. Теперь, применим их на практике.

Электронные счетчики электроэнергии: где установить

Действующими правилами определено, что приборы учета электроэнергии должны быть установлены в сухих помещениях, температура в которых не опускается ниже нулевой отметки. Это объясняется тем, что воздействие на устройство влаги и отрицательных температур негативно сказывается на корректности работы электросчетчика. Так, электронный прибор учета, установленный на уличном столбе с нарушениями этих требований, со временем начнет работать неточно. Но, тем не менее случаи выноса электросчетчика на улицу очень участились, в некоторых случаях электросети даже незаконно заставляют потребителей это делать.

Сейчас энергопоставляющие компании требуют в частном секторе устанавливать счетчики на улице на ближайших столбах. Такой вынос прибора учета за пределы дома делает возможным беспрепятственный доступ к нему в любое время. Сотрудники компании могут подойти к электросчетчику любого домохозяйства и снять показания даже в то время, когда хозяев нет дома. Это значительно упрощает процедуру контроля и учета, а также позволяет выполнять ее гораздо быстрее.

Счетчик целесообразно монтировать на границе балансовой принадлежности (определяется по обоюдному согласию сторон). Такая граница может располагаться, как на фасаде дома, так и на ближайшем столбе, который есть во дворе. В некоторых случаях можно разместить счетчик за пределами участка (на улице). Для этого следует выбрать оптимально подходящий столб.

Следует отметить, что требования энергопоставляющих компаний по выносу в частном доме электросчетчика на улицу идут в разрез с действующими правилами и инструкциями по установке прибора учета. Некоторые абоненты отстаивают в суде свое право на размещения счетчика в доме, а другие – соглашаются на перенос.

Форма собственности жилья и замена счетчика

В России действует правительственное постановление от 2006 года, которое указывает, что обязанности по сохранению и эксплуатации приборов учета электричества лежат на владельце объекта недвижимости, где находится эти приборы. Таким образом, если жилье приватизировано, замену счетчика электроэнергии оплачивает собственник квартиры.

Что касается пользователей неприватизированного жилья, существует статья 539 Гражданского кодекса РФ, где сказано, что определяющим фактором является не право собственности, а факт пользования электрической сетью.

В результате энергосбытовые компании крайне неохотно идут на установку электросчетчиков в неприватизированное жилье. Рассуждают следующим образом: вне зависимости от того, есть ли счетчик, потребитель все равно будет платить, поэтому нет смысла тратиться на учетное оборудование. Разумеется, энергетики не стали бы отказывать в установке электросчетчика, если бы это не было им выгодно.

Тем не менее, при отказе в установке счетчика пользователь неприватизированного жилья может обратиться в жилищную инспекцию с жалобой на энергосбытовую организацию.

Установка однофазного счетчика своими руками

Чтобы самостоятельно выполнить монтаж, рекомендуется действовать последовательно.

Что потребуется?

Для работы нужно подготовить:

• Автоматы. Для отключения в случае возникновения нештатной ситуации.
• ДФ или УЗО, которые разрывают цепь при утечке или замыкании.
• Бокс или специальный шкаф. Вариант выбирается в зависимости от места установки.
• Дин-рейки для фиксации оборудования.
• Переходники, шины и дополнительные элементы для подключения различных частей.
• Индикаторы и ограничители напряжения.
• Стандартный набор инструментов.
• Однофазный счетчик электроэнергии. Модель подбирается в зависимости от ситуации, популярностью пользуются устройства марки «Энергомера»

Выполнение монтажных работ

Установка оборудования и комплектующих:

1. В заданном месте выставляется бокс или шкаф, внутри фиксируются детали для навешивания. Проверяется надежность и жесткость конструкции. Учитывается, что нужно соблюдать высоту и доступность.
2. Монтируется двухполюсный автоматический выключатель для быстрого обесточивания домашней сети. Он устанавливается перед ИПУ, что прописано в ПЭУ.
3. На дин-рейку навешивается новый прибор учета, проверяется ровность и надежность размещения.
4. При желании монтируется УЗО. Этот этап можно пропустить и сразу поставить однополюсные автоматы.
5. Внизу бокса фиксируется нулевая шина, подготавливаются провода для создания перемычек.

Как подключить электросчетчик

Соединять оборудование нужно по схеме:

1. Питающая жила разъединяется и последовательно заводится в разъемы двухполюсного автомата (сверху). Для удобства нужно использовать цветную идентификацию или маркировать фазу и ноль.
2. Подсоединяется счетчик. Порядок клемм на устройстве можно посмотреть в паспорте.
3. От фазного контакта вводного автомата протягивается перемычка до ИПУ, точка подключения на механизме чаще всего находится в самом начале.
4. Фиксируется нулевой провод. Он должен идти от двухполюсного автомата до клеммы счетчика (у большинства изделий №3), но не соприкасаться с предыдущим.
5. Фаза с ИПУ отводится на однополюсные автоматы или УЗО (может находиться в системе до или после автоматов, второй вариант более предпочтительный). Ноль фиксируется на расположенную внизу шину.
6. (при наличии) и через переходную деталь сразу направляется на подключаемое оборудование, минуя дополнительные комплектующие.

Схема подключения однофазного счетчика

На этом этапе электросчетчик считается подключенным. Для подсоединения дома от автоматов в коробку распределения пускается фаза, а от нулевой шины – ноль.

Как установить счётчик электроэнергии: место для монтажа

Установка приборов учета должна выполняться в специально отведенных местах: в шкафчиках, нишах, на панелях или боксах для электросчетчиков. Чтобы выполнить монтаж устройства, необходимо деревянный или пластиковый щиток для счетчика оснастить жестким креплением.

Высота установки счетчика над полом должна составлять от 0,8 до 1,7 метра

Установка прибора выполняется на высоте от 80 см до 1,7 м, но в случае острой необходимости высота размещения может быть уменьшена до 40 см. Ниже данного показателя установка устройства запрещена.

Особое внимание необходимо уделить месту монтажа прибора в том случае, если счетчик электроэнергии нужно установить в гараже. Обычно такое помещение не отапливается, следовательно, и прибор должен быть устойчивым к низким температурам и влаге

В продаже есть счетчики, созданные для установки в неотапливаемых помещениях. Пригодятся такие приборы также для дачи или домов, которые в зимнее время отапливаются непостоянно.

Ставить ли счетчик на улице

Знаете ли вы, почему установка электросчетчика в частном доме на улице нежелательна? Минусовые температуры вместе с конденсатом выведут прибор из строя менее, чем за пятилетку. Поставщики заинтересованы в минимизации риска несанкционированного потребления, поэтому иногда превышают полномочия и требуют размещения счетчика на улице. Не идите на поводу у энергетиков, прописывающих обязательный монтаж счетчика на фасаде или на столбе.

Если вы готовы настойчиво доказывать свою правоту в суде, у вас выигрышная позиция при полном соблюдении правил установки устройства учета. Заказывайте установку приборов учета электроэнергии у профессиональных электриков с допуском и лицензией, а также постарайтесь обратиться за услугами независимой экспертизы, которая подтвердит правильность выполненных работ.

Как зарегистрировать новый счетчик

Ввод прибора в эксплуатацию осуществляется в обязательном порядке, иначе показания не будут учитываться.

Процедура регистрации в 2021 году:

1. Исполнителю коммунальных услуг (УК, ТСЖ, Энергосбыт) подается заявка. В документе прописываются все сведения ИПУ, личные данные и адрес. Прилагается копия паспорта изделия.
2. В назначенное время придет сотрудник и проверит работоспособность механизма и правильность монтажа. При необходимости выполняется настройка.
3. Если замечаний нет, то производится опломбировка и составляется соответствующий акт.
4. Подтверждающий документ самостоятельно или через специалиста передается обслуживающей компании.

После выполнения всех процедур электросчетчик считается зарегистрированным и введенным в эксплуатацию.

Правила установки электросчетчика

Прежде чем приобретать счетчик, необходимо обратиться к поставщику электроэнергии, чтобы он выдал справку о внесении потребителя в реестр приборов учета. Без такого документа счетчик не продадут. Также нужно согласовать выезд специалиста для пломбирования прибора. Он же может и установить счетчик. Также монтаж может быть произведен и другим специалистом или самим собственником, если у него есть соответствующая квалификация и допуск. Если прибор устанавливается сторонним электриком или самим владельцем жилья, пломбирование все равно должно производиться специалистом компании-поставщика. Так что согласовывать его выезд все равно придется.

При монтаже прибора необходимо придерживаться правил устройства электроустановок (ПУЭ). В квартирах приборы, как правило, устанавливаются в распределительных щитках на площадках. Однако он может быть монтирован и внутри помещения. В таком случае собственник должен будет обеспечивать доступ проверяющих в квартиру. Монтировать прибор при подобных обстоятельствах лучше в прихожей в закрытом щитке. В этом же щитке можно разместить автоматы на квартиру.

Процесс установки прибора индивидуального учета энергопотребления выглядит следующим образом:

• подготавливается место для установки щитка;
• обесточивается входная линия. Это согласовывается с монтажниками заранее;
• счетчик устанавливается на высоте от 0,8 до 1,7 метра;
• выполняется коммутация входной и выходной цепи прибора;
• монтируется защитное заземление;
• входная цепь подключается к автоматическому выключателю, а далее к самому прибору;
• подключается выход прибора на вводный автомат.

После всех манипуляций выполняется пробное включение.

Виды электросчетчиков

Законодательство предусматривает оснащение счетчиками электроэнергии всех жилых и нежилых объектов, ответственность за это лежит на собственнике помещения.

Для удобства населению предлагаются различные варианты устройств:

1. Механические или индукционные. Довольно широко распространены, поскольку устанавливались повсеместно на протяжении длительного периода времени. Отличаются надежностью и долговечностью, но на данный момент такие ИПУ постепенно теряют популярность из-за низкого класса точности. Принцип работы заключается в образовании магнитного поля между двумя катушками, которое заставляет крутиться счетный механизм.
2. Электронные. Современные устройства, гарантируют предельную точность, поскольку измерение силы тока и напряжения не требует наличия магнитного поля, что избавляет от потерь. Такой электросчетчик имеет много преимуществ, но при сбоях и перепадах может выйти из строя.

Выделяют виды ИПУ в зависимости от типа питания:

• Однофазные. Самый распространенный вариант, подходят для жилых и небольших бытовых помещений. Монтируются на двухпроводных сетях со стандартным напряжением 220 вольт.
• Трехфазные. Используются для технических и промышленных объектов, а также частных домов и квартир, оборудованных мощными электрическими приборами. Подходят для трех- и четырехпроводных сетей с напряжением 380V.

В подавляющем большинстве случаев частные дома и городские квартиры оборудуются однофазными электросчетчиками, использование трехфазных приборов учета допускается при большой потенциальной нагрузке и площади жилья от 100 м²

Для экономии разработаны следующие разновидности счетчиков электроэнергии:

1. Однотарифные. Стандартный вариант, который учитывает расход в круглосуточном режиме по единой цене.
2. Многотарифные. Разделяются на зоны по времени суток: двухтарифные и трехтарифные. При использовании электричества в ночной период достигается существенная экономия, но в часы пик тариф максимальный.

Подробнее о том, какой счетчик электроэнергии лучше поставить в квартире.

Подключение однофазного счетчика электроэнергии

Однофазные счетчики для домов и квартир, изготавливают прямого включения, т.е. без дополнительных понижающих трансформаторов тока.

Ничего сложного в подключении однофазного счетчика нет, перед установкой счетчика внимательно изучите документацию, инструкции, примеры подключения схем однофазного счетчика и т.д.

• Чтобы правильно подключить однофазный счетчик, нам, в первую очередь, понадобится схема однофазного счетчика, которую можно отыскать:
• Документация, которой комплектуется электросчетчик – это паспорт, инструкция или формуляр на счетчик, где указываются все характеристики, заводской номер, даты выпуска и поверки счетчика, и конечно — сама схема однофазного счетчика.
• Дополнительно в комплект документов на счетчик может входить и руководство по эксплуатации, в котором также будет указана схема однофазного счетчика.
• В обязательном порядке, на обратной стороне клеммной крышки любого электросчетчика, будет нанесена схема однофазного счетчика.

Изучив схему однофазного счетчика «на бумаге», обратимся непосредственно к самому электросчетчику.

1. Простой однофазный счетчик имеет 4 контакта на клеммной колодке:
2. клемма №1 – ввод фазы от внешней сети (к дому или квартире);
3. клемма №2 – выход фазы (внутрь дома или квартиры);
4. клемма №3 — ввод нуля от внешней сети (к дому или квартире);
5. клемма №4 — выход нуля (внутрь дома или квартиры).

В такой же последовательности и подключаем провода к контактам нашего однофазного электросчетчика, не забыв, отключить автомат, пробки или рубильник, который установлен перед однофазным электросчетчиком, если у вас вводной кабель (провод) сразу приходит на счетчик, в этом случае, необходимо отключать линию.

При замене старого однофазного электросчетчика, если вы решили заменить его самостоятельно или позвали друга-соседа-электрика, как минимум, сделайте звонок в вашу сетевую компанию, управляющую компанию, ТСЖ и узнайте, что нужно сделать, чтобы заменить однофазный счетчик. Главный вопрос — кто будет срывать пломбу со старого счетчика.

Если вы сорвете пломбу со старого электросчетчика, и установите новый, и только лишь после этого сообщите об этом в электросети, могут возникнуть серьезные проблемы. Вас могут обвинить в воровстве электроэнергии (сорвана пломба) и выставят крупный штраф.

Схема подключения счетчика электроэнергии однофазного

Схема однофазного счетчика, когда перед счетчиком установлен вводной автомат. Так должно быть по ПУЭ, но если вводной автомат нельзя опломбировать, сетевая организация не разрешит такую схему подключения счетчика.

Схема однофазного счетчика, когда вводной автомат установлен после счетчика. Этот вариант подключения электросчетчика применяется, если нет возможности опломбировать вводной автомат. Кабель (провод) подключается напрямую к электросчетчику, клеммная крышка пломбируется и нет возможности хищения электроэнергии.

Подключение счетчика электроэнергии своими руками

Если говорить об однофазном счетчике, то в этом случае относительно мощностей и напряжений производимых непосредственно на подстанции электроэнергии используется только третья часть, если так можно выразится. Все дело в том, что промышленные электрические генераторы имееют три обмотки и в итоге три фазы.

Однофазный счетчик электроэнергии и вся последующая схема фактически подключается только к одной из трех фаз. Какой? Да, любой! Здесь главная задача у проектантов и тех, кто в последствии проводит монтаж сделать так, чтобы потребители по потребляемой мощности равномерно распределялись на каждую фазу. То есть если у соседа одна фаза, то вам другую, а третьему соседу третью!

Схема подключения для однофазного счетчика электроэнергии уже неизменна как миниум лет 40. Поэтому можете смело ее использовать если у вас есть счетчик, но нет к нему электросхемы подключения.

Далее приведена стандартная (действующая) схема подключения счетчика на 220 вольт, взята с крышки счетчика.

Приведены контакты в соответствии с реальным их расположением на счетчике (если смотреть с лицевой стороны) и входы и выходы на них: Ф — фаза, 0 — ноль, Г — ток с генератора электропроизводителя, то есть вход на счетчик, Н — нагрузка, то есть выход в вашу квартиру. 13 и 14 дополнительный выход для КИП (есть не на всех счетчиках, используется для снятия контрольных данных, измерений)

Выбор счетчика электроэнергии: классификация приборов

Технический прогресс не стоит на месте, поэтому современные технологии внедрились во все сферы жизни. Электроэнергетика в этом плане не исключение. Поэтому выбор современных счетчиков для учета использованной электроэнергии достаточно широк.

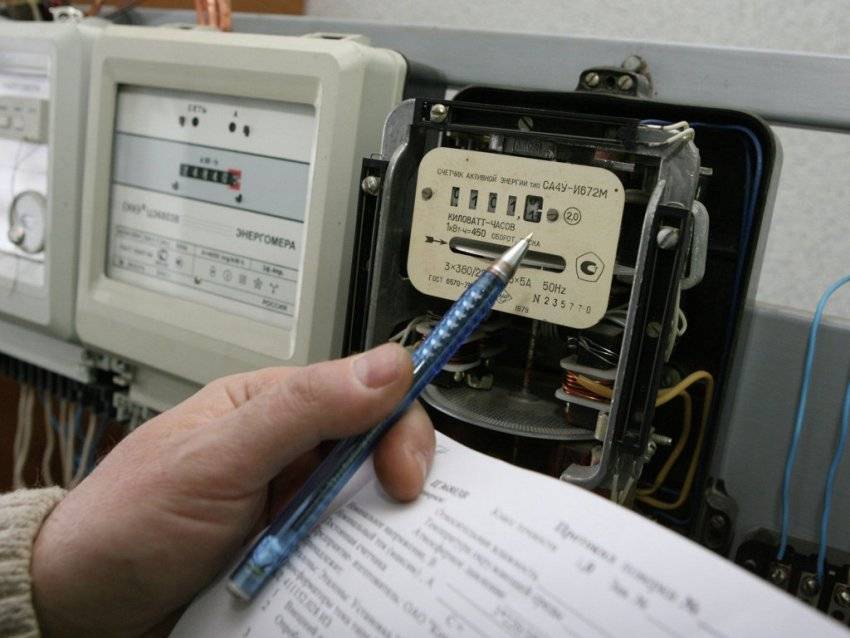

Механические счетчики дешевые, но они имеют значительные погрешности в работе

Классификация приборов осуществляется по таким параметрам, как принцип работы и количество фаз. Каждое из устройств обладает своими техническими характеристиками и особенностями.

В зависимости от принципа работы существуют такие типы электросчетчиков:

1. Механические устройства – наиболее распространенный вариант. Механические детали прибора движутся благодаря электрическому току, который проходит через счетчик. Количество вращений свидетельствует о потребляемой электроэнергии. Данные приборы дешевые, но они имеют значительные погрешности в работе.
2. Электронные конструкции – более современные устройства. Количество использованной электроэнергии фиксируется с помощью специальной микросхемы или полупроводника. Затем полученная информация передается с помощью датчиков. Данные устройства работают намного точнее, но и цена их выше.

В зависимости от количества фаз счетчики электроэнергии бывают однофазные и трехфазные. Количество фаз прибора должно соответствовать количеству фаз в сети. Однако в некоторых случаях трехфазные электросчетчики подключаются к электросети с одной фазой. При наличии трехфазной сети возможна установка лишь трехфазных устройств.

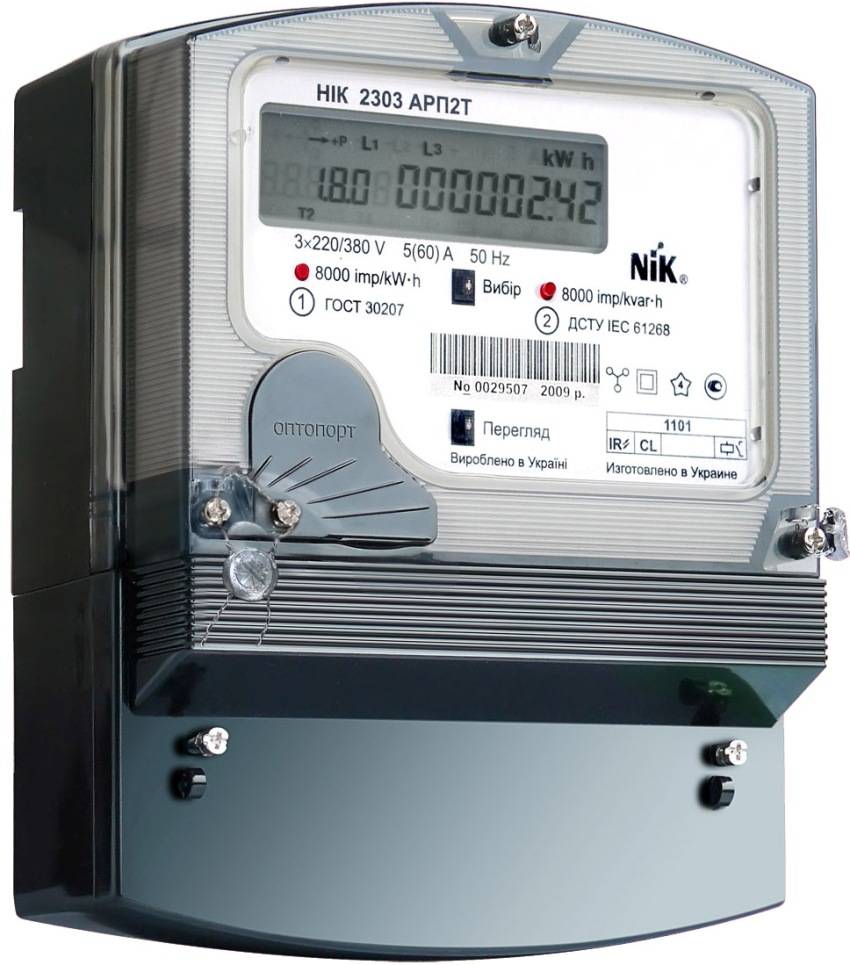

Электронные устройства работают намного точнее механических приборов

Технологии развиваются все больше, и теперь возможна установка новых счетчиков электроэнергии, которые способны выполнять учет использованного электричества по нескольким тарифам. Итак, существуют:

• однотарифные приборы, которые ведут подсчет лишь по одному тарифу;
• двухтарифные устройства – счетчики, которые делят сутки на две тарифные зоны: дневную и ночную;
• трехтарифные счетчики, учитывающие потребление электроэнергии в зависимости от трех временных интервалов: пикового, ночного и полупикового.

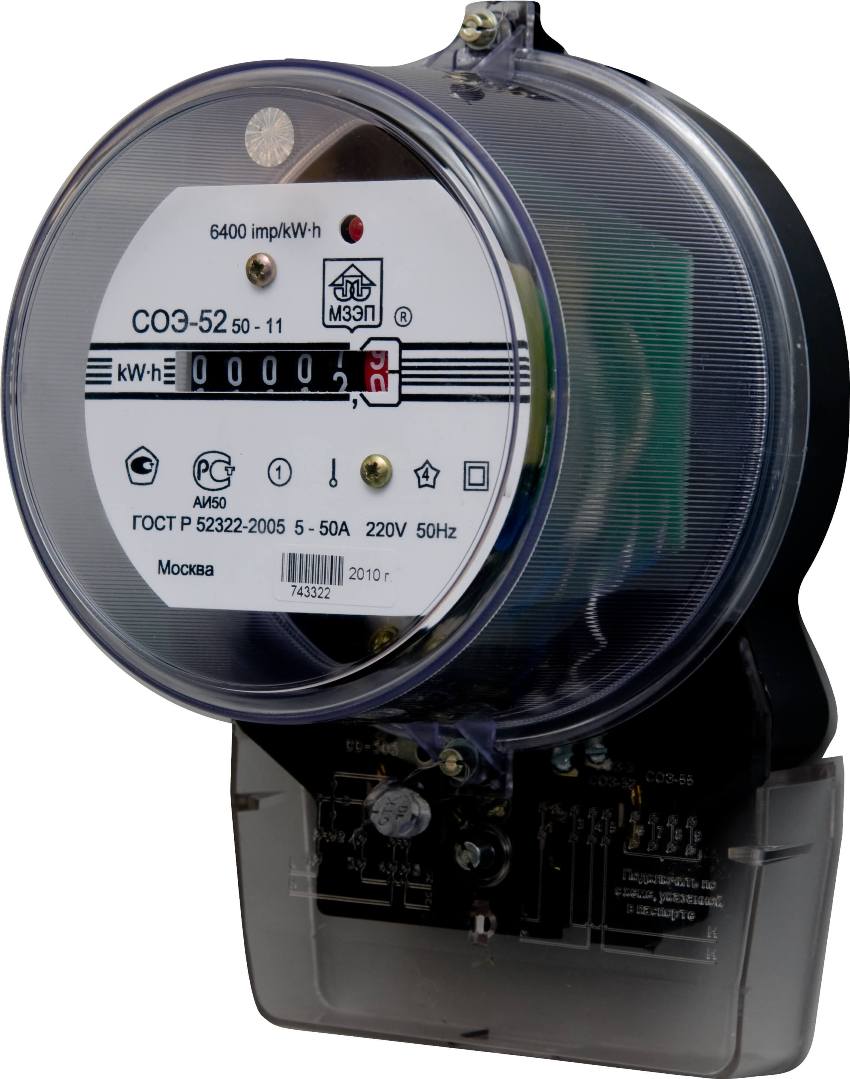

В зависимости от количества фаз счетчики электроэнергии бывают однофазные и трехфазные

Правила установки

Монтаж и подключение прибора учета электроэнергии осуществляется согласно рекомендациям, прописанным в ПУЭ:

• Помещение должно быть сухим. Если планируется расположение на столбе или фасаде здания, то устройство должно иметь пометку, что подходит для уличной установки при температуре до –40 градусов.
• Высота от пола – от 80 до 170 см. Допускается размещение ниже 0,8 м, но при условии отступа 40 см.
• Механизм и дополнительные элементы помещаются в щиток или специальный бокс. Все детали должны быть хорошо зафиксированы.
• Подключая электросчетчик нужно исключить любые незаконные подсоединения, которые могут быть выполнены до места монтажа устройства.
• Рекомендуется оставлять запас токоведущих проводов, чтобы обеспечить удобство при замене или иных действиях и исключить необходимость наращивания.
• Электропроводка не должна иметь скрутки и спайки, при повышенной ломкости элементов требуется полная замена подводящего участка.
• ИПУ размещается строго горизонтально, перекосы могут привести к нарушению функционирования.
• Все провода маркируются или подключаются согласно принятой цветовой идентификации.

Высота установки счетчика в помещении и уровень монтажа шкафа со счетчиком на улице абсолютно одинаковы, разница заключается в наличии или отсутствии защитного короба

Существующие требования должны обязательно соблюдаться, отклонение от правил, влияющее на работу и безопасность, приведет к невозможности ввода устройства в эксплуатацию.

Типы электросчетчиков

В зависимости от типа потребителя учет электроэнергии может производиться различными приборами, но в быту в основном используются однофазные устройства учета, поскольку в наших квартирах и домах все потребители рассчитаны на однофазное напряжение 220 В.

По внутреннему устройству и способу учета однофазные электрические приборы учета бывают:

• индукционные (электромеханические);
• электронные.

Индукционные электросчетчики

Довольно просты — внутри их находится металлический диск, вращающийся в магнитном поле двух катушек. Чем больший ток протекает по обмоткам, тем большая величина силы магнитного поля воздействует на диск, тем больше скорость вращения диска. Диск механически связан со счетным устройством, который отображает цифры потребленных КВтЧ. Эти счетчики имеют низкий класс точности и уже морально устарели, хотя и можно их ещё встретить в домах старой постройки.

Электронные приборы

Любой электросчетчик, как измерительный прибор, должен периодически поверяться. Если подходит время поверки, то прибор снимается и отвозится в электротехническую лабораторию. Процедура эта платная и в большинстве случаев проще купить и поставить новое оборудование, чем поверять старое. В этом случае, а также в случае ввода в эксплуатацию жилого/нежилого помещения нужно подключить однофазный счетчик электрической энергии.

При замене старого электросчетчика можно найти такой же или подобный, но лучше подойти к этому вопросу более ответственно. Так, по ПУЭ (правила устройства электроустановок) перед счетчиком должен стоять двухполюсный автоматический выключатель (автомат), который защищает всю электрическую сеть в доме от последствий короткого замыкания. После прибора учета устанавливается группа автоматов на освещение, на потребителя большой мощности (электроплита), на розетки (УЗО, дифавтоматы). УЗО и дифавтоматы не только защищают сеть от последствий короткого замыкания, но и спасают человека от поражения электрическим током.

Бокс монтируется к стене на дюбелях. При этом нужно учитывать его расположение с учетом прохождения вводного кабеля и кабеля на потребителей. Рекомендуемая высота бокса по ПУЭ — 1,6−1,7 м. Такое расположение бокса создает удобство для считывания показаний счетчика, а также для доступа к автоматам.

Уличные счетчики электроэнергии для частного дома и дачи

ЛЭМЗ ЦЭ-2726-СОЛО-G05

Прибор рассчитан для работы на улице в интервале температур от –15 до +40°С. Контактный ряд находится также под герметичной съемной крышкой. В устройстве имеется стопор реверса и защита от постороннего доступа.

Технические характеристики:

• Тип сети: однофазный
• Количество тарифов: 1
• Класс точности: 1
• Принцип работы: электромеханика
• Стоимость: 900 – 950 руб
• Недостатки: не обнаружено

Энрон ТОПАЗ 103-5(60)1-ШР1Э-О4

Двухтарифный счетчик электроэнергии Топаз рассчитан на работу в сети с силой тока до 50 А и возможностью дифференцированного учета по трем тарифам. Тип интерфейса имеет специальное обозначение RS 485, что говорит о совместимости его функционала с системами АИИС КУЭ (Автоматизированная система коммерческого учёта электроэнергии). Передняя приборная панель герметично закрыта крышкой из прозрачного пластика. Сзади корпуса имеются пазы для легкой установки счетчика на DIN-рейку.

Технические характеристики:

• Тип сети: однофазный
• Количество тарифов: 2
• Класс точности: 1
• Принцип работы: электронный
• Стоимость: 1200 – 1300 руб
• Недостатки: непрочный корпус

Тайпит НЕВА МТ 324 1.0 A OS 26 5(60) А

Марка Тайпит, это петербуржский концерн с множеством производственных филиалов на территории РФ. Его продукция поставляется и за рубеж. Модель МТ-324-1A является новой разработкой. Прибор рассчитан на работу в однофазной сети с силой тока до 50 А. Электроника надежно защищена от внешних электромагнитных воздействий и неблагоприятных погодных условий. Это отличное решение для уличной установки на территории частного дома.

Технические характеристики:

• Тип сети: однофазный
• Количество тарифов: 4
• Класс точности: 1
• Принцип работы: электронный
• Стоимость: 3229 – 3400 руб
• Недостатки: не обнаружено

Меркурий 231ART 01-Ш

Лучший двухтарифный счетчик — Меркурий 231ART 01-Ш. Он отличается высокой точностью измерений. При возникновении неисправностей, в системе счетчика автоматически запускается режим самодиагностики, и по кодам ошибок можно легко определить причину сбоя и быстро восстановить функционал.

Технические характеристики:

• Тип сети: трехфазный
• Количество тарифов: 2
• Класс точности: 1
• Принцип работы: электронный
• Стоимость: 2450 – 2800 руб
• Недостатки: не обнаружено

ISKRA ME382-D2 10(100)A

Электросчетчик ISKRA ME382-D2 спроектирован и изготовлен в соответствии с международными стандартами ISO-9001 и ISO-14001. Электросчетчик обеспечивает учет параметров электроэнергии гораздо лучше, чем требует европейский стандарт IEC-62053-21.

Измерение активной энергии ведется в 2-х направлениях, реактивной энергии — в 2-х направлениях плюс по 4 квадрантам. Счетчик измеряет полную энергию и мощность, а также мгновенные значения фазных напряжений, силы тока, частоты и коэффициента мощности. В функционал прибора входит регистрация сумм принятой / отданной энергии и мощности.

В счетчике есть возможность использования тарифного расписания для регистрации активной энергии и максимальной мощности (8 тарифов, 12 сезонных и 12 недельных программ, 16 масок, 16 режимов). Накопленные данные будут передаваться по раздельным каналам через SM/GPRS-модем или M-Bus /протокол DLMS/IDIS.

Эта марка счетчиков предназначена и для бытового использования, и для промышленного в пределах температур от –40°С до +70°С. Для защиты прибора и обеспечения правильной работы есть фольгированный экран и аварийный силовой контактный размыкатель. Прибор абсолютно надежен, так как выполнен с защитой от пыли, воды и грязи по классу IP54. Возможна установка этого счетчика на улице. Модель ME382 отлично подойдет для больших домов с интенсивным использованием электроприборов.

Технические характеристики:

• Тип сети: трехфазный
• Количество тарифов: 8
• Класс точности: 1
• Принцип работы: электронный
• Стоимость: 25000 – 27700 руб
• Недостатки: сложный функционал, высокая цена

Iek CCE-3C1-3-01-3

Трехфазный экономичный эл. счетчик модели Star имеет аналоговую шкалу учета и светодиодную индикацию режимов работы. На задней панели имеются пазы для крепления прибора на динрейку.

Технические характеристики:

• Тип сети: трехфазный
• Количество тарифов: 1
• Класс точности: 1
• Принцип работы: электромеханический
• Стоимость: 380 – 650 руб
• Недостатки: не обнаружено

Куда устанавливать счетчик

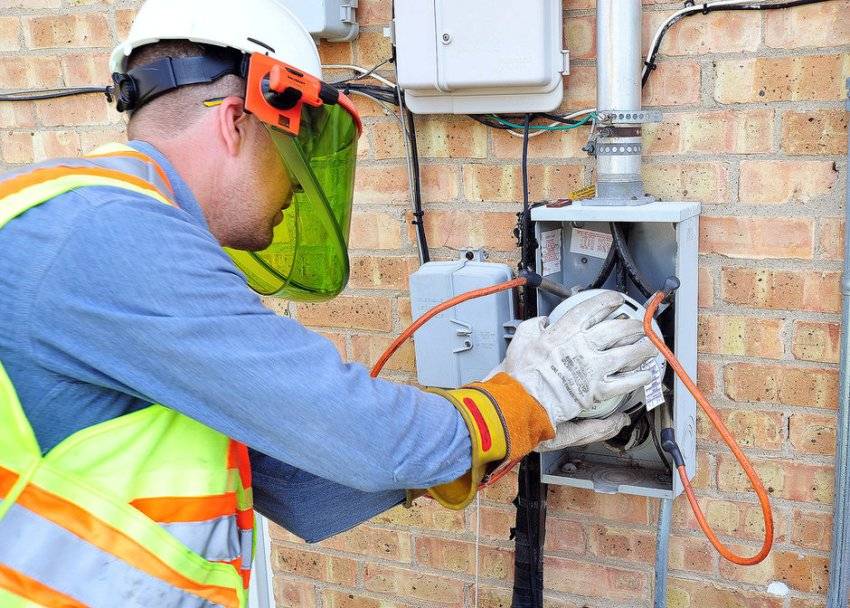

По правилам электромонтажных работ система учета устанавливается на границе сети и должна находиться в свободном доступе для сотрудников ресурсоснабжающей организации. Лучше, чтобы устройство было размещено в теплом, сухом помещении – в предбаннике дома или в прихожей квартиры. Наши электрики могут установить оборудование на фасаде дома или бетонном столбе, который находится рядом с электроснабжаемым помещением. В уличных условиях прибор вешают на высоте 70-170 см от земли, в квартире разрешено устанавливать устройство ниже. Так как при снижении температуры до 0°C и ниже может нарушаться работа счетчика, при монтаже на улице его лучше дополнительно утеплить. С этой целью можно оборудовать специальную нишу в стене.
