Теплый плинтус водяной: особенности конструкции и эксплуатации, практические советы по установке

Водяные плинтусы

Теплый плинтус, водяной – это оборудование, похожее по своей конструкции на самые обыкновенные радиаторы. Наиболее ближними их родственниками являются внутрипольные конвекторы, отличающиеся схожими размерами. Основой водяных моделей являются алюминиевые излучающие пластины, сквозь которые проходят медные трубки. Применение цветных металлов позволяет наделить оборудование максимальной эффективностью и высокой тепловой мощностью.

К водяным теплым плинтусам необходимо подводить трубы от центрального котла или теплообменника.

Обогревающий элемент в виде медно-алюминиевого модуля крепится на основании теплого плинтуса. По одной трубке происходит подача теплоносителя, а по другой он возвращается к ближайшему коллектору. Конвекторы объединяются в контуры (направления), по одному-два контура на каждое помещение. Максимальная рекомендованная длина каждого направления – 15 метров. В противном случае эффективность обогрева упадет.

Внутренняя начинка водяных теплых плинтусов, как и электрических, закрывается декоративной крышкой. А для того чтобы предотвратить тепловые потери, между радиаторами и стенами прокладывается слой теплоизоляции.

Отдельные плинтусные конвекторы соединяются между собой пластиковыми или металлопластиковыми трубами, прямыми или изогнутыми. Также допускается использование любых металлических соединителей. Каждый контур подключается к коллектору – распределительному устройству с отдельным краном на каждое направление. Преимущества этой схемы:

  • Возможность раздельной регулировки температуры в каждом контуре;
  • Легкость в проведении ремонтных и обслуживающих работ;
  • Возможность экономии ресурсов за счет отключения ненужных контуров.

Дополнительно в систему могут устанавливаться спускники воздуха и термостатические клапаны. Температура теплоносителя составляет от +50 до +85 градусов (максимальный показатель для некоторых моделей составляет +110 градусов), давление – не более трех атмосфер. Тепловая мощность варьируется от 200 до 800 Вт на один погонный метр.

Вы сможете использовать плинтусное отопление в офисных зданиях и многоквартирных домах, установив промежуточный теплообменник.

Обратите внимание, что водяные теплые плинтусы боятся гидравлических ударов (здесь выигрывают электрические модели, которым не нужен теплоноситель). Поэтому возможность их использования в системах централизованного отопления ограничена

Если же очень хочется получить в свое распоряжение компактное отопительное оборудование, следует купить специальный теплообменник – он станет промежуточным звеном между внешней и внутренней системами отопления.

Если в централизованной системе отопления возникнет гидроудар, его примет на себя теплообменник – плинтусные радиаторы останутся целыми. Кроме того, применение теплообменника защитит оборудование от агрессивного теплоносителя. Единственный минус – использование промежуточного обменника чревато некоторыми тепловыми потерями.

Монтаж системы водяного теплого плинтуса

Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.

Монтаж греющего плинтуса: надо знать нюансы

Расчет плинтусного отопления

Полный теплотехнический расчет отопления — дело долгое и сложное

Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой

Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.

Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.

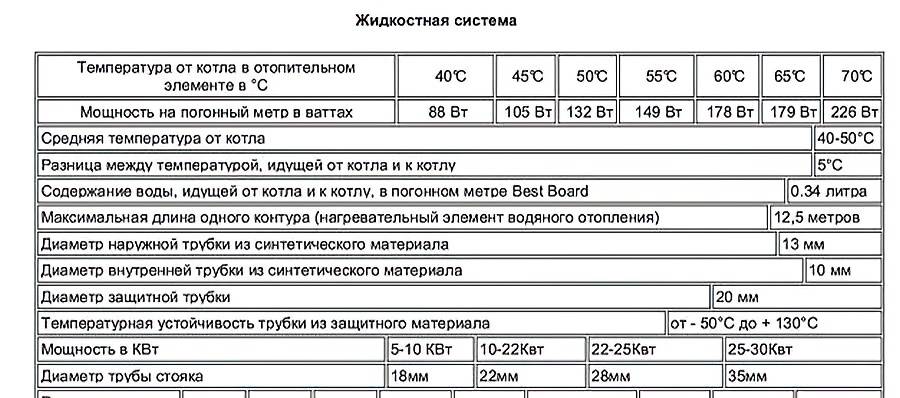

Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы

Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).

Например, система будет работать с температурой подачи 50 °C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.

Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков

Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.

Как действовать

Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).

Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе). Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:

  • По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.
    Крепится теплоизоляционная лента, а поверх нее крепежные элементы
  • Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).
  • В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.
    Устанавливаем куски и соединяем их в единое целое
  • Герметичность системы проверяется при помощи опрессовки.
  • Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.
    Так все выглядит когда все сделано
  • После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.

Собственно, монтаж теплых плинтусов не слишком сложен

Но важна герметичность соединений и на это необходимо обратить особое внимание

Тёплый плинтус своими руками

Изготавливая тёплый плинтус своими руками, необходимо учитывать два возможных варианта его изготовления:

Вариант № 1 – из кровельной меди

В первом случае конструкция состоит из неотожжённых медных трубок диаметром 12-20 мм и кровельной листовой меди толщиной 0,4 мм. Подобные системы собираются в следующем порядке:

  1. Пластины кровельной меди нужно разрезать на полосы, имеющие ширину 15 см.
  2. Затем кромки полученных полос загнуть под прямым углом к основанию так, чтобы ширина загнутой части была примерно 7-8 мм. При этом длина самой полосы не должна быть больше 3 м, иначе работать с такими заготовками будет просто неудобно.
  3. Затем припаять медные трубки к внутренней стороне корпуса, отогнув предварительно концы трубок чуть в сторону, чтобы было проще устанавливать переходники.
  4. Теплоноситель можно подводить с помощью стандартных рукавов, имеющих внутренний диаметр 12 мм и закрепляемых обычными хомутами на трубах.
  5. После этого самодельные плинтусы необходимо закрепить на стене посредством монтажных клипс, которые должны выбираться в соответствии с диаметром трубок.

Вариант № 2 – из алюминиевых профилей

При другом варианте в конструкции применяются стандартные профили из алюминия, такие же, что применяются при монтаже конструкций из гипсокартона. В этом случае порядок сборки следующий:

  1. Вначале сверху и снизу заготовки нужно проделать несколько небольших отверстий, через которые профиль будет крепиться к стене.
  2. После этого уложить внутрь него медные трубки и зафиксировать их алюминиевой проволокой.
  3. Затем профиль вместе с трубками нужно так закрепить на стене, чтобы одна из трубок оказалась выше другой.
  4. Чтобы собрать все фрагменты в единую систему, проще всего применить типовые соединители, например, фитинги. Лицевыми панелями в подобных коробах могут служить те же профили, которые нужно просто покрасить в цвет, гармонирующий с цветом стен помещения.

Область применения, цены, производители

Поставить плинтусный обогреватель можно в любом помещении любого назначения. Есть специальные модели для условий повышенной влажности. С точки зрения дизайна они практически идеальны: не портят интерьер и не привлекают внимания. По ощущениям — очень комфортно находится в таком помещении: воздух свежий и нет посторонних запахов.

Есть только одна особенность: они эффективны в домах с постоянным проживанием. Как минимум, с постоянным отоплением в режиме на низких температурах и периодическом повышении до комфортного уровня. Режим быстрого нагрева — это не их область применения: мощности мало. Требуется длительный по времени нагрев.

На рынке есть как европейские производители, так и отечественные. С ценами и качеством как обычно: у европейцев красиво, надежно, дорого; у отечественных — дешевле, но хуже сделано. И разница не только во внешнем виде. С этим часто более-менее нормально. Проблема в возникновении скрипов и щелчков в системе при резком нагреве и остывании. Эта проблема характерна для соединения двух металлов: разное температурное расширение провоцирует возникновение такого эффекта. Европейцы производят такую технику уже десятки лет и научились с этим бороться. Наши — пока не умеют. Так что вот такая особенность. Исходя из этого, в спальни по возможности ставьте теплые плинтусы от проверенных и маститых производителей.

Есть модели с медными пластинами. Они имеют очень высокую теплоотдачу и соответствующие цены

По названиям и странам производителей примерно так:

  • Хемо Термборд — Австрия
  • Best Board (Бестборд) Австрия
  • Термаскерт — Англия
  • Термия — Украина
  • Аврора — Украина
  • Мистер Тектум — Россия
  • КЗТО — Россия

Типы греющих плинтусов

Конструктивно система плинтусного отопления состоит из нагревательного модуля, закрытого декоративной алюминиевой планкой. Нагревательный модуль — это две медные трубки, на которые надеты пластины из алюминия. Медь, как известно, отличается высокой теплоотдачей и высокой стойкостью к коррозии, но имеет высокую цену. Алюминий тоже неплохо передает тепло, а стоит намного дешевле. Такая комбинация медь+алюминий используется во многих отопительных приборах и доказала свою эффективность.

Читайте о медных и медно-алюминиевых радиаторах тут.

Это конструкция плинтусного отопления

Есть два способа нагрева теплопередающего модуля: при помощи теплоносителя (вода или антифриз) и электрического нагревательного элемента ТЭНа. По этому признаку они и различаются.

Электрический нагрев

В электрические плинтуса вставляют специальные низкотемпературные ТЭНы. Они нагреваются максимум до 60 oC. При этом мощности их более чем достаточно: один погонный метр выдает около 180-280 Вт. Электрические нагреватели вставляют в нижнюю трубку, а в верхнюю укладывают кабель в специальной оболочке. С его помощью подается напряжение на все участки ТЭНа. Длина одного от 70 см до 2,5 м, и из разной длины нагревателей набирается необходимая для обогрева помещения мощность.

Внутрь медной трубки вставляют специальный ТЭН. Так получается электрический теплый плинтус

Водяной теплый плинтус

При использовании воды или антифриза для переноса тепла, те же модули соединяются в единый отопительный контур. Есть только одно ограничение: для максимальной эффективности отопления длина одного контура не должна быть больше 12,5-15 м (разные длины у разных производителей).

При наличии не скольких контуров для устройства системы водяного теплого плинтуса удобно подключать коллектор (гребенку). Использовать можно самую обычную модель или с расходомерами — это на выбор. Греющие модули при водяном способе обогрева набираются исходя из требуемой мощности при конкретном тепловом напоре системы.

Расчет длины нагревательного элемента

Таблица зависимости мощности теплого плинтуса от дельты температур (теплового напора)

Например, при ΔT = 37,5 oC для компенсации теплопотерь помещения 1500 Вт, тепловая мощность (по данной таблице) равна 162 Вт. Значит, понадобится 1500/162 = 9,25 м нагревательного элемента.

Чем и как соединять

Набрав в общей сложности требуемую длину, распределяете ее по периметру помещения, объединяя в замкнутые контура. Между собой отрезки нагревателей соединяются несколькими способами:

  • гибкими трубами из нержавейки с накидными гайками или под пресс;
  • медными трубами и фитингами под пайку;
  • медными или латунными резьбовыми фитингами.

Самый надежный способ соединения — медные трубы под пайку. Этот вариант пригоден и для систем централизованного отопления, так как такие соединения выдерживают до 30 Бар. Тяжелее всего реализуется сборка резьбовыми фитингами: размеры и расстояния между трубками и от стены маленькие, работать очень неудобно. Гибкие трубы нужно выбирать надежные: отопление и горячая вода требуют хорошего качества.

Соединяют нагревательные элементы греющих плинтусов при помощи шлангов, медных труб

Подводка от котла или гребенки пола должна быть выполнена совместимыми с медью материалами: полимерными (полиэтиленовыми и армированными полипропиленовыми), металлопластиковыми или медными трубами.

Особенности системы

Совместима система с котлами любого типа на любом топливе. Но есть одна особенность: для нормальной теплоотдачи требуется высокая скорость движения теплоносителя. С естественной она будет просто неэффективна

Потому важно правильно подобрать насос.

https://youtube.com/watch?v=oXe3HHR43oo

Что лучше – теплый пол или теплый плинтус?

Закономерен вопрос — что лучше тёплый пол или тёплый плинтус, ведь система тёплого плинтуса во многом напоминает родственную ей систему тёплого пола, но при этом требует намного меньше усилий и затрат при своём монтаже.

Кроме того, тёплый пол (в первую очередь, водяной) можно смонтировать не во всяком помещении, поскольку для него нужно подготовить бетонную стяжку. Для плинтуса подобных ограничений нет, ему только и нужна, что ровная стена. При этом модульная конструкция системы делает её мобильной, поэтому её в случае необходимости можно демонтировать и собрать в другом помещении.

Принцип работы тёплых плинтусов

Суть самой идеи обогрева тёплыми плинтусами заключается в том, что система отопления располагается по периметру помещения возле пола. Нагретый воздух в конвекторе медленно поднимается вдоль стен. За счёт этого прогревается весь объём комнаты.

Тепло от конвекторов не повлияет на мебель

Тёплые плинтусы практически не занимают большого пространства. Несмотря на высокие показатели мощности, вблизи конвекторов спокойно можно размещать мебель и прочие предметы интерьера. Поверхность конвекторов не нагревается до опасного уровня температуры, вызывающего ожоги.

Торговая сеть предлагает на продажу системы тёплых плинтусов двух видов. Это электрический плинтус и тёплый плинтус водяной. Рассмотрим каждый обогреватель.

Электрический тёплый плинтус

Как сделать тёплый плинтус своими руками, работающий от электросети? Имея навыки работы с электротехникой, можно собрать электрический тёплый плинтус вполне самостоятельно.

Обогреватель состоит из двух горизонтально расположенных медных трубок. Через верхнюю трубку проходит силовой кабель, покрытый силиконовой изоляцией. В нижнюю медную трубку продевают трубчатый электронагреватель. Вся система управляется через датчик температуры воздуха блоком терморегуляции.

Нагревательный элемент — обычный ТЭН

При падении или увеличении температуры внутри помещения тэны периодически включаются, выключаются, обеспечивая этим постоянный температурный режим.

Приобретают комплект тёплого плинтуса на основе расчёта длины нагревателей, углов поворота и прочих сопутствующих элементов. Сам нагревательный элемент представляет собой трубчатый электронагреватель (ТЭН), заключённый в медную оболочку.

Статья по теме: Изготовление дробилки своими руками

В свою очередь медная труба продета через корпус из ребристых тепловых отражателей (радиатор). Электрические нагревательные модули производят нескольких типоразмеров. В зависимости от длины электрообогревателя меняется его мощность, что видно из таблицы:

Длина ТЭНа ммМощность Вт
1700140
21000200
31500300
42500500

Монтаж электрического плинтуса

Устанавливайте нагревающий элемент в 3 см от стены

Собрать свой напольный электрообогреватель вручную может только человек с большим опытом электротехнической работы. Рассчитать размеры тэнов, сделать радиаторные насадки, установить соединительные кабели это очень сложная и ответственная работа. Поэтому проще купить готовые элементы отопления тёплых плинтусов.

Когда уже приобретён обогревающий комплект плинтусов, приступают к подготовительным работам.

Монтируют электрообогреватель в несколько этапов:

  1. Устанавливаю монтажную коробку на высоте 4 – 6 см от пола. Подводят провода питания к распределительной коробке.
  2. На удобной высоте на стене монтируют выключатель с терморегулятором.
  3. На всю высоту плинтуса на стены наклеивают защитную ленту толщиной 3 мм.
  4. На стены наносят разметку под крепления под плинтуса с подогревом.
  5. Сверлят отверстия под дюбеля в местах, где должны устанавливаться крепления.
  6. Через технологические отверстия в кронштейнах ввинчивают шурупы в дюбель.
  7. На установленные кронштейны навешивают тепловой нагревательный модуль.

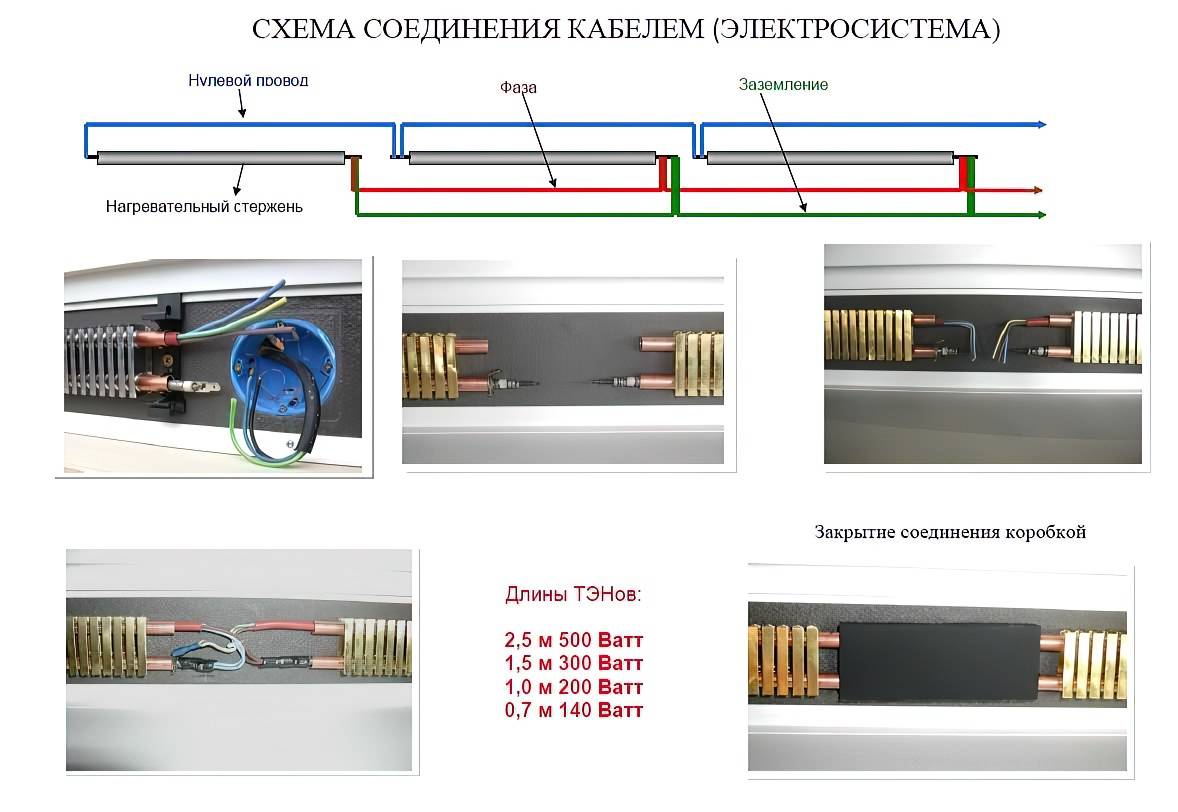

  8. Соединяют модули электрическими проводами параллельно.
  9. К системе подключают устройство защитного отключения (УЗО).
  10. Подсоединяют датчик температуры воздуха.
  11. Производят контрольное включение электроплинтуса. В случае выявления неисправности немедленно её устранить.
  12. Устанавливают облицовку плинтуса.

Облицовка плинтуса делается из эмалированных металлических панелей или пластика. Облицовка должны не доставать до поверхности пола 20 – 30 мм. На верхней части панелей имеются горизонтальные прорези. Такая конструкция обеспечивает постоянное перемещение воздушных масс снизу вверх. Облицовка плинтуса помимо своей функции воздуховода, исполняет защитную роль от случайных механических воздействий.

Статья по теме: Как снять межкомнатную дверь с петель

Работы, связанные с подводом электроэнергии к плинтусу, подключением к электросчётчику, установкой системы терморегуляции лучше всего поручить специалисту.

Монтаж тёплого плинтуса обеспечивает полную электробезопасность. Места соединений проводов с контактами модулей закрывают термоусадочными трубками. Трубки защищают поверхность контактов от влаги. Подробнее о монтаже теплого плинтуса смотрите в этом видео:

Достоинства

Чем же хороши водяные плинтусные конвекторы? Ох, достоинств у них огромнейшее количество. Судите сами:

  1. Безопасность. Они не способны нанести вред жилью и здоровью хозяев, поскольку не выделяют опасных веществ и не могут спровоцировать возникновение пожара, чего не скажешь об электрических обогревателях.
  2. Универсальность. Их можно установить в любом помещении.
  3. Эргономичность. Они просты в использовании.
  4. Износостойкость. Они противостоят губительному воздействию негативных факторов.
  5. Долговечность. Они имеют долгий эксплуатационный срок.
  6. Практичность. Они защищают помещение от образования грибка и плесени, так как отлично прогревают стены, пол и потолок.
  7. Надёжность. Они равномерно прогревают жилище, ввиду чего уж точно замёрзнуть не получится.
  8. Эстетичность. Они отличаются миниатюрностью. Кроме того, их не придётся прятать за малопривлекательными ширмами или в специальных коробах, которые не всегда выглядят уместно. Они гармонично вписываются в любой интерьер.
  9. Регулируемость. При наличии теплового распределительного коллектора, позволяют выбрать оптимальную температуру для каждой комнаты. Ведь бывает такое, что одним людям, например, 20°С достаточно для комфортной жизни, а другим – нет. Поэтому в спальне можно настроить один температурный режим, а в гостиной – другой.
  10. Простота монтажа. Их установка не вызовет трудностей «у мужиков с руками».
  11. Лёгкость в обслуживании. Они неприхотливы в уходе.
  12. Приемлемая цена. Их стоимость не спровоцирует возникновение шока или предынфарктного состояния.
  13. Дизайн. Они представлены широкой цветовой палитрой.
  14. Экономичность. Позволяют сэкономить на отоплении до 50%, так как температура плинтуса – достигает + 70°С.
  15. Высокая теплоотдача. Поддерживают температуру помещения в пределах 25–30°С (при необходимости её можно уменьшить).
  16. Минимальные тепловые потери. Высокая скорость теплоносителя в контурах прибора значительно уменьшает теплопотери.
  17. Оптимальная конвекция в помещении. Они не иссушают воздух, препятствуют появлению конденсата, поддерживают нормальную влажность.

Преимуществ много, их попросту не счесть!

Тёплый пол или тёплый плинтус — что лучше

Что лучше — тёплый плинтус или тёплый пол, — сказать сложно. Однако можно выделить особенности таких видов отопления.

Распределение температуры в системе «тёплый пол» происходит по всей плоскости. Воздух поднимается от пола, поэтому ноги будут всегда в тепле. В то же время воздух от батареи нагревается первостепенно под потолком. А вот от плинтусов воздушные потоки идут вдоль стен, от которых воздух расходится по всей комнате.

Распределение тепла при использовании различных отопительных приборов

Здесь также, как и в системе тёплых полов, изначально прогревается нижняя часть помещения, а затем только верхняя. В этом основное отличие тёплого плинтуса от тёплого пола, если не считать особенностей в монтаже.

Обе конструкции не занимают много места в помещения и выглядят эстетично.

В таблице проведён сравнительный анализ разных систем отопления, в ней можно увидеть схожесть тёплого плинтуса с системой «тёплый пол» и другими.

ОсобенностиВоздушное отоплениеТеплый плинтусРадиаторы отопленияТеплые полы
Конвекцияочень большаянизкаябольшаянизкая
Распределение температурсреднееочень хорошееплохоехорошее
Влажностьнизкаянормальнаявысокаянормальная
Энергозатратывысокиенизкиеочень высокиенизкие
Быстрая регулировкададанетнет
Содержание кислорода в помещениинизкоенормальноенизкоенормальное
Эффект теплых стен (защита от грибка)нетестьнетнет
Пыль и бактерии в воздухеочень многомаломногомало
Бактерии в системенизкоенизкоесреднеевысокое
Подходит для отоплениякоттеджей, общественных помещений, бассейновкоттеджей,  дач, бассейнов, общественных помещений,  квартир + дополнительное отопление, отопление зимних садов, лоджий, балконовдомов, квартир, бассейна, дачное отопление, общественных помещений, зимних садов, лоджий, балконовдополнительное отопление жилого дома и квартир
Замена отоплениясложнопростопростосложно
Дизайнхорошийхорошийплохойхороший
Отопление после монтажасразусразусразучерез 25 дней
Монтаж системысложныйпростойсреднийсложный
Стоимость монтажавысокаясредняясредняясредняя
Ценавысокаясредняянизкаясредняя

Отзыв пользователя о теплом плинтусе

Принцип работы плинтусного отопления

Плинтусное отопление довольно эффективно благодаря тому, что осуществляется нагрев вовсе не воздуха, а стен помещения. Стены здесь выступают в роли радиаторов, поддерживающих температуру в комнате. Чтобы воздух нормально поступал к теплоносителю плинтуса и выходил из него беспрепятственно, в коробах предусмотрены специальные две щели.

Для плинтусного отопления основное – это материалы, которые должны обладать большой теплопроводностью. Нагрев теплоносителя до очень высоких температур здесь не так уж важен.

Следует отметить и возможность работы этой системы в качестве устройства, которое понижает в помещении температуру. Достаточно лишь залить в систему специальную охлаждающую жидкость. Эффект от подобного применения будет существенно ниже, нежели при нагреве, однако вполне ощутимым.

Из плюсов этой системы необходимо отметить:

  • полное отсутствие конвекции, а значит — отсутствие в воздухе взвеси пыли;
  • плинтусное отопление абсолютно безопасно для человека;
  • тепло распространяется по комнате равномерно;
  • короба и стены имеют безопасную для животных и человека температуру;
  • сухость стен и воздуха;
  • удивительная простота монтажа;
  • отсутствие каких-либо противопоказаний для применения;
  • плинтусные радиаторы выглядят довольно эстетично, а также экономят пространство;
  • существенная экономия топлива;
  • простота демонтажа и ремонта;
  • возможность монтажа терморегуляторов.
  • высокая цена комплектующих – алюминий и медь;
  • сделать правильное плинтусное отопление своими руками не получится;
  • наиболее допустимая длина контура отопления точно не должна быть более 15 метров;
  • невозможность какого-либо декорирования плинтуса;
  • невозможность установки близко к стенам мебели;
  • расположение нагревательных элементов очень близко к стене приводит к быстрому разрушению покрытия стен.

В сегодняшних условиях, когда материалы, применяемые при отделке и строительстве, помогают свести все теплопотери к минимуму, а монтаж стеклопакетов ограничивает доступ воздуха в помещение, отопление плинтусного типа стало довольно актуальным.

Видео «Плинтусное отопление»:

Водяной теплый плинтус

Принцип работы водяных моделей подобен работе водяных котлов. Конструкция их значительно отличается от электрических:

  • Водяной плинтус не имеет нагревательных элементов. Он предполагает использование уже нагретого теплоносителя. В его роли может выступать как обычная вода, так и антифриз;
  • Нагретая жидкость протекает через трубки из сшитого полиэтилена, расположенные внутри короба;
  • Трубок внутри две, расположенные одна над другой. При этом через верхнюю трубку происходит подача теплоносителя, а через нижнюю – его забор;

Для циркуляции жидкости по системе необходим достаточный напор. Поэтому для организации водяного отопления в частных домах используются циркуляционные насосы. С их помощью теплоноситель под определенным давлением проходит через распредколлектор и подается через трубки в отопительные модули.

Водные модули соединяются между собой с помощью спецтрубок из сшитого полиэтилена. Если место соединения приходиться на угол, то используют полиэтиленовые или гофрированные угловые соединения. Последние обычно выполнены из стали или меди. Стоит отметить, что для правильной работы водяных контуров, их длина не должна превышать 12,5 метров. Некоторые производители допускают длину до 15 м. Если такой длины не достаточно для обогрева всего помещения, то рекомендовано оборудовать два отдельных отопительных контура.

Температура в помещении при использовании водяного теплого плинтуса может регулироваться либо вручную на распредколлекторе, либо, как и в предыдущем варианте, с помощью комнатных термостатов. Они, в свою очередь, управляют сервоприводами вентилей распределительной системы.

Как видите организация системы водяного отопления требует куда больших затрат, чем электрического. Помимо установки насоса и коллектора, необходимо обеспечить должные условия хранения теплоносителя и его очистку. Именно поэтому чаще предпочитают электрические модели.

Что касается подключения водяного теплого плинтуса в пределах обычной городской квартиры. Возможно подключение плинтуса к сети центрального теплоснабжения. В этом случае опасность представляет собой температура теплоносители и гидравлические удары, которые нередко присутствуют при запуске системы. Температура воды в батареях составляет 85-90 градусов, а ее давление может достигать 9 и более атмосфер. Эти показатели могут оказать пагубное воздействие на конструкцию теплого плинтуса.

Наша задача – минимизировать их воздействие путем физического отделения внутреннего отопительного контура от централизованной сети.

  • Сделать это реально при помощи теплообменников. То есть устройств, которые с помощью теплопроводящих пластин заберут на себя лишнее тепло от теплоносителя централизованной сети и передадут необходимое его количество на внутренний независимый контур.
  • В типовых жилищах используется стояковая разводка. При этом в каждой комнате может проходить одно или двухтрубный стояк. В таком случае подключение водяного плинтуса напрямую выполняется с помощью медных фитингов путем спайки или пластиковых труб в комплекте с фитингами. Таким образом снимаются ограничения на температуру и давление теплоносителя.
  • В местах подсоединения к стояку устанавливаются термовентиля.

Подготовка инструментов

Также для монтажа конструкции нам понадобится набор дополнительных инструментов. Они не идут в базовом комплекте, поэтому должны быть в наличии у каждого мастера. Для работы потребуется:

  • Молоток.
  • Плоскогубцы и кусачки.
  • Нож, способный резать пластиковые трубы. Его можно заменить ножницами, способными справиться с аналогичной задачей.
  • Перфоратор или дрель для просверливания отверстий для дюбелей. Сверла необходимого диаметра.
  • Шуруповерт.
  • Гаечные ключи.

Внимание! Некоторые инструменты требуют минимальных навыков работы с ними. Если вы не уверены в своих силах, рекомендуем не рисковать и доверить монтаж системы профессиональным работникам.

Преимущества использования теплого плинтуса

Использование такой современной отопительной системы дает массу преимуществ для потребителей, а именно:

  • возможность экономии свободного пространства за счет ее компактного размера, что очень актуально для небольших помещений;
  • создание в отапливаемом помещении комфортных условий для всего живого. Тепло плинтусов обеспечивает оптимальный микроклимат для человека, животных и растений. Особенно теплый плинтус подходит угловым квартирам, где при условии его использования стены будут полностью прогреваться и таким образом можно забыть про грибок;
  • отсутствие конденсата на окнах и равномерный прогрев всего помещения;
  • благодаря отсутствию конвекционных потоков, как при традиционном отоплении, происходит снижение уровня запыленности помещения;
  • высокая эффективность в работе;
  • абсолютная безопасность и простота в эксплуатации;
  • легкость монтажа и возможность вписать в любой интерьер за счет разнообразия дизайна и цветовых решений;
  • экономия электроэнергии, что составляет примерно 40%;
  • доступная стоимость.

Заключение

Отечественные плинтусные системы жидкостного и электрического типа от компании Mr.Tektum стоят 5000 и 7000 рублей соответственно. Самыми дешевыми на российском рынке являются электрические плинтусные системы «Мегадор». За них потребителю придется отдать 3000 руб.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
