Гидроизоляция
Владельцы зданий, которые решили обеспечить защиту фундамента своего объекта от влаги, интересуются вопросом, как выполнить дренаж фундамента. Этот вопрос, бесспорно, актуален, но он не единственный, который волнует их. Другой не менее важный — какую гидроизоляцию использовать для устройства такой системы.
Сейчас распространены два варианта гидроизоляции для систем фундамента:
Обмазочная. Она предполагает нанесение на конструкцию основания особого материала, благодаря которому создается поверхность, непроницаемая для влаги. Обычно для устройства такой гидроизоляции используется жидкая мастика на основе битума. Перед тем как наносить материал на поверхность, выполняется ее обработка праймером.
Проникающая. По названию понятно о принципе ее действия. Она наносится на бетонное основание, проникнув в которое уменьшает пористость материала фундамента, а кроме этого поверхность основания приобретает высокие водоотталкивающие свойства. Для обеспечения высокой эффективности гидроизоляции такие проникающие гидроизоляционные материалы используются вместе с полимерной фиброй.
Также при устройстве системы гидроизоляции для дренажных систем используется комплексная изоляция, которая предполагает обработку конструкции фундамента защитным материалом. Поверх устанавливается мембрана, которую предварительно оборачивают геотекстилем. Первым слоем изоляции конденсируется часть влаги и выводится через мембрану. Через трубу дренажной системы удаляется оставшаяся влага.
Устройство
Любая система водоотведения имеет следующее устройство:
- Она представляет собой скопление соединенных между собой труб. Данная конструкция замкнута.
- Устанавливается она на уровне нижнего пласта фундамента
- Для обеспечения непрерывного стока влаги, конструкция располагается под углом
- Необходимо обязательно установить колодец. Это необходимо для определения уровня количества грунтовых вод
- Для проведения процедуры очистки системы также применяется колодец
- Выделяющаяся из земной поверхности влага стекает в трубы и дальше скапливается в колодце.
- Из колодца влага поступает на поверхность земли, но за пределы строительного участка.
- При правильно построенной системе водоотвода можно избежать влажности в подвальных и цокольных помещениях.
- Для предотвращения попадания влаги рекомендуется также провести систему гидроизоляции
Виды осушения грунта
Дренаж – это система осушения почвы, которая необходима, чтобы защитить здание и его несущее устройство от подтопления или разрушения его основания. Данная операция необходима на болотистых грунтах, или регионах с высоким показателем среднегодовых осадков. Также часто дренажные системы используются для того, чтобы направить воду в нужное русло, если, к примеру, участок расположен в неудобном месте для естественного увлажнения.
Дренаж фундамента
Существует два вида дренажа фундамента – пристенный и естественный. Пристенный считается классическим и используется на различных почвах. Главной его особенностью является расположение непосредственно возле фундамента. Это позволяет дренам контролировать приток влаги и при необходимости, сливать её в септик или дренажный колодец.
Естественная система осушения применяется при нестандартных планировках зданий или если участок находится в болотистой местности. Дело в том, что классической системы при высоком уровне грунтовых вод, недостаточно. Естественная представляет собой целую сеть притоков, которые расположены равномерно вокруг здания или частного участка.
Устройство дренажной системы
Полезные рекомендации
Раскладку труб вполне оправдано вести одновременно с подготовкой ревизионных колодцев. Такой прием поможет избежать рассогласования и неработоспособности системы. Во всех колодцах ставят емкость для сбора ила или просто оставляют для него пространство. Между точкой ввода трубы и основанием колодезной шахты резервируется 0.2-0.25 м. Засыпка щебня по сторонам от дрен производится обязательно; ближе к фундаменту стоит поднять его на высоту самой почвы.
Подъем слоя щебенки над дренами рекомендуется делать от 30 см. Выше кладется геологический текстиль, мешающий смешению материалов и накоплению ила. Далее кладут песок, поднимая его до уровня земли. Песчаную засыпку трамбовать категорически недопустимо, это ослабит проницаемость грунта для воды. Специалисты и знатоки советуют выбирать дренирующие трубы с повышенным уровнем жесткости.
О том, как монтировать дренажный фундамент, смотрите в следующем видео.
Функции дренажа вокруг фундамента
Дренаж фундамента частного дома обеспечивает защиту от проникновения воды в подвальные помещения и ограничивает ее взаимодействие с подземными строительными конструкциями до минимально возможного уровня. На систему водоотвода возлагается несколько задач:
- стабилизация влажности почвы в непосредственной близости от строения;
- отвод от здания ливневых стоков в специально оборудованные места;
- перехват и удаление подземных вод от фундаментного основания.
Правильный дренаж фундамента, выполненный с учетом расположения здания и особенностей состава грунта, перераспределит потоки после возведения строения, направляя их в обход к предусмотренным накопителем. Такая конструкция надежно защитит и обеспечит высокие эксплуатационные показатели на все время использования.
Дренаж. Основные типы
При проведении строительства дренажной системы очень важно выбрать правильный ее тип. Так, система может быть следующих видов:
- Несовершенный
- Совершенный
Несовершенная конструкция выполняется сверху над водоупором. Вода поступает на данную конструкцию со всех сторон, поэтому дополнительно необходимо укреплять конструкции со всех сторон. Для этого стоит обсыпать основание здания грунтом по всему периметру.
Совершенный тип устройства устанавливается на уровне водоупора. В данном случае влага попадает в конструкции только сбоку и сверху. Обсыпать периметр фундамента грунтом необходимо только с использующихся сторон.
Когда не обойтись без водоотвода
Пристенный дренаж фундамента обязателен в ряде случаев, среди которых следует выделить основные:
- если планируется организация глубокого подвала, который будет располагаться ниже уровня грунтовых вод, не обойтись без дренажа;
- если пол подвального помещения опущен более, чем на полметра от уровня грунтовых вод;
- если грунт на участке, где планируется строительство частного дома, глинистый или суглинистый, а подземные помещения глубже метра;
- при возведении частного дома в зоне капиллярного увлажнения.
Таким образом, дренаж для фундамента является обязательным в том случае, если грунтовые воды проходят близко к зданию или же создают болотистую местность.
Какие функции выполняет пристенный слив
При обустройстве фундамента дренажу отводятся очень важные функции:
- в первую очередь, пристенный дренаж фундамента защищает строение от затопления;
- не позволяет участку заболотиться;
- улучшает гидроизоляцию фундамента;
- снижает уровень пучинистости почвы;
- предотвращает глубокое промерзание грунта в морозы и снижает его давление на основание;
- позволяет вовремя отводить излишки влаги и грунтовых вод.
Дренаж фундамента своими руками
Близко расположенные грунтовые воды или большое скопление влаги в почве оказывают на любые постройки негативное воздействие, особенно на фундамент. Поэтому для устранения излишней влажности необходимо выполнение мероприятий связанных с установкой дренажной системы. Сделать дренаж фундамента не так сложно, если знать особенности его монтажа и технологию проведения работ.
Необходимость дренажа для фундамента и его функции
Даже глубокое залегание грунтовых вод в некоторых случаях требует обустройства дренажа, в каждом конкретном случае рассматриваются большое количество факторов. В некоторых ситуациях дренаж вокруг фундамента делать необходимо в любом случае. Вот некоторые из них:
При большой глубине подвального помещения, когда оно находится ниже уровня грунтовых вод, или от пола подвала до них менее чем полметра, Если подвал обустроен в суглинистой или глинистой почве, уровень прохождения грунтовых вод в данном случае не берется во внимание, При глубине подземных помещений более чем 1-1,5 метра в условиях суглинистой или глинистой почвы, Если место, где находится здание, является зоной капиллярного увлажнения. На основании вышесказанного можно сделать вывод, что дренирование необходимо, когда грунтовые воды расположены в критической близости к постройке, либо проходят достаточно высоко, создавая впечатление болотистой местности, на которой нет растительности
Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей
На основании вышесказанного можно сделать вывод, что дренирование необходимо, когда грунтовые воды расположены в критической близости к постройке, либо проходят достаточно высоко, создавая впечатление болотистой местности, на которой нет растительности. Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей.
К основным функциям дренажной системы относятся:
Если сделан правильный выбор типа дренажа, и конструкция выполнена с соблюдением проекта, то трубы и колодцы, входящие в систему водоотведения значительно снизят вероятность образования щелей и трещин в фундаменте, улучшив его прочностные характеристики.
Виды дренажа
В зависимости от глубины установки системы водоотведения различают пристенный дренаж фундамента:
Каждый из таких типов дренажа может быть как кольцевого типа, так и пластового.
Схема кольцевого типа представляет собой замкнутый контур, опоясывающий здание по периметру. При глубинной системе укладки, такую конструкцию может также укладываться радиальным способом по всей плоскости сооружения.
Построить пластовый дренаж целесообразнее всего в случае Фундамента постройки типа «шведская плита». Он закладывается на уровне ниже, чем плоскость фундамента. Особенность технологии его заложения состоит в том, что на песчано-гравийную подушку укладываются водоотводящие трубы, сверху которые накрыты плитой фундамента.
Технология работ
Сделать дренаж фундамента своими руками достаточно просто, для этого необходимо придерживаться определенных правил его устройства в зависимости от типа фундамента здания.
Столбчатый (свайный) фундамент
Дренаж свайного фундамента делают таким образом:
- В вырытую по периметру здания канаву укладывается слой в 20 см песка, щебень, а сверху кладется дренажная труба,
- Сверху опять насыпается слой щебня в 30 см, и укладывается геотекстиль,
- Все засыпается землей.
Правила организации дренажной системы
После выполнения всех работ, необходимо сделать колодцы, в которые будут поступать излишки воды. Для их установки существуют некоторые правила:
Монтаж дренажной системы делают на расстоянии 1,5 – 3 метра от фундамента. Наклон должен выполняться в сторону главного приемного колодца, его начало должно быть от дальнего углового колодца.
Чтобы сделать свой фундамент защищенным от влаги и осадков, грунтовых вод, следует использовать наиболее подходящую систему дренажа, выбирая ее тип в зависимости от основания и характеристик почвы.
Качественный дренаж, выполненный по правилам, сможет надежно защитить дом от подтопления, предотвратить образование на стенках цоколя или подвала лишней влаги, плесени и грибка, а также продлит срок эксплуатации всего дома.
Последовательность действий при формировании подушки
Для того чтобы была изготовлена подушка под фундаментную плиту понадобятся:
- Геотекстиль – полотно из синтетики, которое разделит песочную подушку и основной грунт.
- Крупно- или среднезернистый песок и гранитный щебень фракции 5-20 мм.
- Не стоит использовать в качестве материала для подушки глину, она будет не удерживать воду от проникновения снизу, а накапливать ее в себе.
Чем и в какой последовательности лучше засыпать подушку, зависит от общей нагрузки на грунт, но самый универсальный вариант заключается в следующем:
- Предварительно на дно котлована помещают геотекстиль, под фундаментную плиту формируют подушку, начиная с первого слоя песка, высотой около 10 см. На такое же расстояние должны быть загнуты края геотекстиля по стенкам ямы. Песок тщательно утрамбовывается с помощью виброплощадки, а при необходимости и проливки.
- Если необходима дренажная система из труб, то самое время ее проложить, не забывая присыпать открытые концы мелким щебнем, который будет являться своеобразным фильтром, вследствие чего трубы не будут забиваться мелким песком.
- Далее заполняем практически весь котлован песком, тщательно утрамбовывая каждый слой. Последним слоем будет гранитный щебень.
- Поверх укладываем гидроизоляцию из плотной пленки и монтируем опалубку.
Предлагаем ознакомиться: Деревянный пол на бетонном основании: настил своими руками, укладка, как положить на бетонную стяжку, фото и видео
Случаи когда дренаж фундамента просто необходим
Но тут возникает закономерный вопрос: что если грунтовые воды проходят достаточно низко? Нужен ли дренаж фундамента в таком случае?
На самом деле, каждый пример следует рассматривать отдельно. Здесь же мы можем лишь привести случаи, когда дренаж фундамента просто необходим:
- Ваши подвальные помещения находятся ниже уровня прохождения грунтовых вод, либо если пол выше уровня вод меньше, чем на полметра.
- Ваш подвал находится в глинистом/суглинистом грунте. Если так, то уровень вод не играет никакой роли.
- Ваши подвальные помещения в грунте глинистого/суглинистого типа ниже 150 см от горизонта. В таком случае уровень вод тоже безразличен.
- Ваша постройка находится в зоне капиллярного увлажнения.
Итак, сделать дренаж фундамента необходимо если ваша опорная конструкция находится в критической близости от грунтовых вод, или же если уровень вод настолько высок, что визуально территория участка кажется заболоченной.
Если же на вашем участке сухая почва, а уровень грунтовых вод в период паводков и дождей не превышает критической отметки, то без гидроизоляции фундамента дренажем вполне можно обойтись.
По типу размещения и конструкции
Различают всего три вида дренажа,
Дренаж для частного дома бывает следующих видов:
- Кольцевой.
- Пластовый.
- Пристенный вокруг дома.
Кольцевой
Кольцевой дренаж фундамента подходит для монтажа вокруг тех помещений, где нет подполий или технических этажей. Располагают его не ближе 5 метров от здания, чтобы исключить просадку почвы. Дренаж совместим с ливневой водоотводной системой, используя один и тот же коллекторный колодец для вывода вод.
Дренажная система своими руками представлена канавами замкнутого вида с расположенными в них дренами. Вода стекает по трубам, которые расположены под наклоном до 2 ⁰ C. По углам и на прямых участках расположены ревизионные колодцы. Для защиты от инфильтрации вод между домом и дренами прокладывают глиняный замок.
Как сделать дренаж вокруг дома своими руками по кольцевой системе?
- Выкапывают траншеи вокруг дома на расстоянии 5 – 8 метров от здания. Глубина канавы должна быть такой, чтобы дренаж был глубже уровня фундамента на 50 метров.
- Дно канавы засыпают песком и формируют правильное направление движения воды.
- Выкладывают полотно геотекстиля.
- Засыпается псефитовая порода — гравий, щебень.
- Поверх породы выкладываются перфорированные трубы Ø 0,1 м с высверленными отверстиями.
- На поворотах труб устанавливаются колодцы со съемными крышками и соединяются с трубами.
- Повторяются пункт 3 и 4 в обратном порядке.
- Сверху конструкция засыпается песком и дерном.
Пластовый
Пластовая дренажная система вокруг дома своими руками располагается под домом, поэтому монтируют конструкцию в момент закладки основания дома. По своей площади дренаж выходит за пределы основания дома на 20 – 30 см и соединяется в нескольких местах с другим видом дренирования.
Для чего нужен дренаж, к которому необходимо обустраивать дополнительную конструкцию по сбору влаги? Пластовый дренаж обеспечивает защиту фундамента не только от грунтовых вод, но от капиллярной влаги. Он эффективно защищает фундамент, расположенный в грунте слабопроницаемого типа.
Пластовый дренаж фундамента дома своими руками выполняется по следующей технологии:
- Выкапывается выемка для установки опорных конструкций, дополнительно углубив ее на 20 см.
- Дно котлована засыпается толстым слоем породы до 20 см и определяется угол, под которым будет сливаться вода.
- По всей границе котлована поверх щебенки укладываются пластиковые трубы с ребрами жесткости, их концы отводят к приемному колодцу.
- На трубы насыпают каменистую породу слоем до 100 мм.
В случае с пластовым дренажом эффективно использование в качестве водоприемного колодца его фильтрационной разновидности высотой 2 метра. Между уровнем грунтовых вод и колодцем должно быть расстояние не менее 1 метра. Яма под колодец выкапывается таким образом, чтобы после установки коллектора оставалось пространство не мене 20 см. Пространство между стенами ямы и колодцем засыпается щебнем.

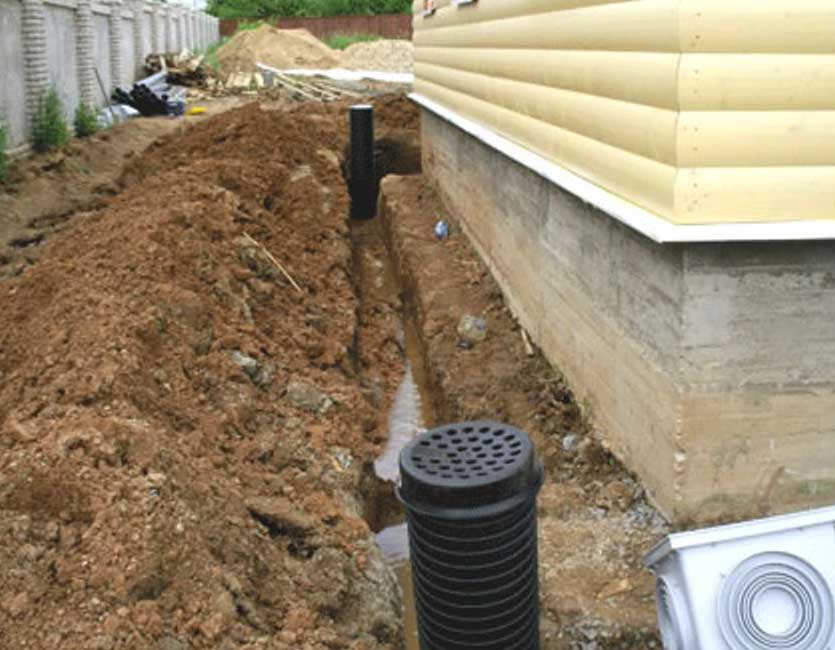

Пристенный
Устройство пристенного дренажа необходимо в том случае, когда в жилой постройке есть цокольный этаж или техническое помещение. Система может быть смонтирована даже тогда, когда все работы по обустройству фундамента и дома в целом были завершены.
В выкопанные канавы укладываются дрены, а в месте их поворота устанавливаются резервуары по сбору воды. Затем на расстоянии полуметров от фундамента выкладывают слой глины, который обладает влагонепроницаемыми свойствами и предохраняет основание дома от влаги. Пристенный дренаж фундамента выполняют по следующей технологии:
- Стены обмазывают битумом по периметру в два слоя, первый слой армируют сеткой для малярных работ.
- Канаву выкапывают так, чтобы она находилась на полметра ниже опоры. По углам фундамента предусматривают расположение коллекторов.
- В канаву насыпают песок толщиной до 20 см, слоем песка придают угол наклона по направлению движения воды к месту ее сбора.
- Укладывается слой геоткани.
- Поверх полотна засыпают щебенку.
- Укладываются дрены отверстиями вниз.
- В необходимых местах устанавливают колодцы, так чтобы они выступали над поверхностью земли.
- Совмещают трубы с коллектором.
- Поверх дрен высыпают псефит.
- Выкладывают еще один слой синтетического полотна.
- Получившийся пристенный дренаж фундамента засыпают грунтом.
ПРИСТЕННЫЙ ДРЕНАЖ
Пристенный дренаж фундамента делается для того, чтобы защитить основание дома от избыточного количества влаги, которая образовалась естественным путем. Сюда относят избыточную влагу от дождей, талых и подземных стоков увеличивающихся в весенний и осенний период. Такое устройство способно предохранить основание строения от существенных изменений, связанных с появлением сырости и плесени.
Как работает пристенный дренаж
Пристенный дренаж предназначен для отвода вод, предотвращает межсезонный подъем грунтовых вод и защищает здание от повреждений.
Пристенный дренаж предназначен не только для отвода от фундамента грунтовых, талых и дождевых вод, он также гарантированно предотвращает межсезонный подъем грунтовых вод и защищает здание от повреждений, вызванных повышением влажности. Если устройство пристенного дренажа выполнено правильно, то подвалам и погребам не угрожают скопления влаги, образование плесени и т.д.
Пристенный дренаж представляет собой замкнутую систему труб, смонтированную таким образом, что они находятся под уклоном, а вся система позиционирована ниже точки самого глубокого основания фундамента. По углам системы размещаются ревизионные смотровые колодцы, благодаря которым можно периодически пробивать образовавшиеся засоры. Дренажные трубы укладываются по периметру дома в специальных траншеях и опоясывают весь дом. Накапливаемая в уложенных в щебне дренажных трубах вода стекается в самую нижнюю точку системы – сборный колодец и впоследствии отводится различными доступными способами за пределы участка в ливневую канализацию или близлежащий водоем.
Пристенный дренаж снимает механическую и гидростатическую составляющую оказываемого на фундамент давления грунтовых вод. Но дренажные трубы на позволяют полностью исключить возможность проникновения влажности к стенам погребов и подвалов, поэтому в целях предотвращения проникновения капиллярной влаги внутрь железобетонных устройств, размещаемых ниже уровня грунта, и полной изоляции от влаги используется качественная гидроизоляция.
Почему дренаж называется пристенным? Эта привязка производится по месту расположения его компонентов: и надземная, и подземная сеть располагаются по периметру дома, в непосредственной близости от него, как в глубине почвы, так и рядом с цоколем. В него входят:
Система труб, проложенных под землей; Вертикальные стояки и колодцы; Наземные канавы и водостоки.
Для защиты фундаментов от действия влаги применяется целый комплекс решений. Основные из них — гидроизоляция и дренажные системы. И то, и другое является необходимым условием эффективного отвода воды от фундамента.
Дренажные системы обустраиваются для всех типов фундаментов. Их проектируют индивидуально, так, чтобы учесть как конструктивные особенности здания, так и характеристики грунтовых вод и почвы на участке.
Качественная система дренажа фундамента защищает от:
намокания, увлажнения, разрушения водой; формирования участков плесени, обледенения, инея; подтопления цокольных этажей, подвалов, погребов; увлажнения стен и пола цокольного и первого этажа здания;
Цены на пристенный дренаж фундамента под ключ.
полностью откапывается периметр фундамента на ширину бывшего котлована
глубина дренажной системы делается на глубину фундамента
дренажная труба располагается вдоль плиты фундамента
работоспособность дренажной системы круглый год
труба дренажная ПНД D 110 -160 мм в обмотке геотекстилем
полностью откапывается периметр фундамента на ширину бывшего котлована
глубина дренажной системы делается на глубину фундамента
дренажная труба располагается вдоль плиты фундамента
Инструкции по обустройству дренажа
Строгое следование инструкции обустройства дренажа под фундамент и выполнение требований строительно-монтажных работ позволят получить правильный ответ на вопрос как правильно сделать отвод воды с участка своими руками. В перечень требований входит:
- расстояние от дома до траншеи должно составлять не менее одного метра, ширина траншеи 35-40 см;
- размещение труб проводится ниже линии фундамента на 10-30 см;
- дно траншей просыпают песчаной подушкой, уклон по направлению к сборнику воды составляет 1 см на 1 метр;
- водосборные колодцы устанавливают не ближе 3,0 м от дома;
- смотровые и ревизионные колодцы монтируют на участках соединения труб;
- на участках с высокой влажностью необходимо иметь несколько водосборников, расположенных неподалеку друг от друга и объединенные в единую систему.
Набор материалов
Для проведения строительно-монтажных работ необходимо иметь в наличии:
- лопаты: штыковую и совковую;
- дрель с насадками;
- перфорированные трубы ПВХ, диаметром 7,5 10 см;
- смотровые колодцы, оснащенные лючками;
- пластиковые емкости для водосбора;
- крестовины и фитинги, соответственно для смотровых колодцев и монтажа системы;
- рулонные геотекстиль;
- мастика водостойкая битумная для защиты фундамента;
- песок и гравий.
Этапы монтажа — подготовка фундамента дома
Установка дренажной системы начинается с подготовки фундамента дома:
- откапывание и очистка поверхности от грунта;
- удаление остатков старой гидроизоляции;
- обработка грунтовкой и нанесения битумной мастики;
- крепление геотекстильной ткани или армированной сетки;
- после высыхания первого слоя нанесение второго.
Затем выполняют устройство гравийного фильтра:
- выкапывают траншеи глубиной ниже уровня фундамента;
- засыпают дно гравием, трамбуют несколько слоев вручную;
- устройство отмостки.
- выкапывают ров по периметру частного дома;
- дно траншеи засыпают песком;
- геотканью застилают траншею по периметру;
- размещают перфорированные дренажные трубы, сверху засыпают слоем гравия;
- поверх насыпанного слоя гравия соединяют края геотекстиля;
- устанавливают смотровые колодцы по углам строения;
- водоприемники монтируют ниже фундамента, на расстоянии 3-5 от дома;
Если в проекте допускается использование собранной воды для хозяйственных нужд, то подключают насосы для ее перекачки. В заключении готовую к эксплуатации систему засыпают грунтом, выбранным при рытье траншей.
Внимание к деталям
Правильно расположенные смотровые колодцы упрощают контроль и регулярное очищение системы водоотвода от грязи. На участках с высокой влажностью рекомендуется установить дополнительные водосборники переливного типа. Они выполняют резервную роль, их монтируют близко от основных колодцев. Магистральные стоки направляются к основным водосборникам. Для предотвращения растрескивания и деформации водосборника нельзя засыпать их грунтом. Использование в качестве засыпки гравия мелкой фракции защитит от пучения грунта. При расчете угла наклона водоотвода необходимо устанавливать верхнюю точку системы ниже уровня пола подвального помещения, а нижнюю на 20 см ниже фундамента. Отвод воды от фундамента сложный и трудоемкий процесс, который требует наличия набора инструментов и приспособлений, квалификации и опыта работы в данной сфере. Для достижения гарантированно высокого результата в вопросе дренажа вокруг частного дома, рекомендуется воспользоваться дренажной системой Софтрок от .
Расчет дренажа
Перед началом работ по осушению рассчитывают глубину заложения, уклон дрен, количество колодцев, уточняют места их размещения. Это поможет избежать ошибок, при которых работа дренажной системы становится малоэффективной или приводит к обратному результату.
Поверхностный дренаж закладывают на небольшую глубину. Уклон желобов не должен быть менее 2 см на 100 см длины в глинистых, 3 см — в песчаных грунтах. Располагают их в местах, где вода стекает по твердым поверхностям — дорожкам, площадкам и рядом с водосточными трубами. Не рекомендуется совмещать с глубинным водоотведением, так как в случае аварийной ситуации объем удаляемой жидкости может превысить во много раз возможности системы.
Схема устройства дренажа фундамента Источник bankfs.ru
При расчете подземного дренажа фундамента дома учитывают две величины:
- Глубину промерзания почвы. Укладывать дрены нужно ниже точки, где вода в грунте превращается в лед. Замерзшая в полости трубы влага непроницаема, может разорвать стенки водовода. Показатель определяют согласно региону по СНиП «Строительная климатология», СП 131.13330.2012 или по таблице в Интернете с учетом типа грунта. Например, в Москве нулевая точка в суглинке находится на глубине 120 см. К величине нужно добавить высоту гравийной подушки 20-40 см, т.е. 120+40=160 см.
- Глубину подошвы фундамента. Дренаж размещают ниже на 30-50 см. Если основание, например, мелкозаглубленная плита, заложено выше уровня промерзания почвы, то трубу нужно уложить согласно первой расчетной величины, т.е. на глубине не менее 160 см.
После исследования рельефа участка проектируют расположение дрен, смотровых колодцев, приемников воды, соединительных узлов (СНиП 2.06.15-85, 2.04.03-85), зарисовывают схему дренажа фундамента. Учитывают возможность слива воды в канализацию, овраг или откачку насосом в ассенизаторскую машину.
Дренажные колодцы размещают на поворотах и не далее 20 м от них, водосборные — в нижних точках участка. Уклон — 2 см на 100 см водопроводов. Диаметр труб — 110-160 мм. Рассчитывают общую длину дрен, количество соединительных элементов, расход геотекстиля, объем отсыпки для подушки.
Пластовый дренаж
Данная схема плитного дренажа фундамента
используется для защиты любых зданий на водоносных грунтах. К преимуществам пластового дренажа, прежде всего, относят его стоимость, которая значительно ниже затрат на создание других видов водоотвода. Сэкономить получается потому, что подстилающий слой щебня, необходимый для монтажа дренажной системы, уже заложен в проект строительства дома. В тех случаях, когда коттедж устанавливается на столбчатый или ленточный фундамент, придется дополнительно проводить отсыпку щебнем уже внутри готовой конструкции.
Монтаж пластовой системы основан на понятных и простых принципах. Его устройство под плитой фундамента будет необходимо, если есть следующие факторы:
- Наличие на участке нескольких водоносных горизонтов, пересекающихся или непересекающихся между собой, но имеющих различные свойства.
- Наличие грунтовых напорных вод.
- Подвал или цоколь будущего здания располагается ниже водоносного подземного горизонта.
- Есть вероятность капиллярного всасывания влаги материалом, из которого изготавливается фундамент и цоколь.
Строительство дренажа монолитной плиты фундамента
начинается с рытья котлована. При этом нужно соблюдать два главных правила:
- Котлован должен быть не менее чем на 1 метр больше, чем основание здания с каждой стороны;
- Котлован изготавливается так, чтобы его дно имело небольшой уклон от центральной части к стенам дома.
При обустройстве водоотвода понадобится использовать геотекстиль. Он будет служить своеобразным фильтром, исключая заиливание фильтрам дрен и перемешивание отсыпки фундамента с почвой. Такая слоистая подстилка и дала название пластовому дренажу. Помимо геотекстиля, она состоит из чередующихся между собой слоев песка и щебня.
Целостная схема водоотводов и величина каждого пласта дренажа рассчитывается с учетом габаритов строения и особенностей участка. Сделать это могут только опытные проектировщики. Самостоятельно определить характеристики водоносных слоев невозможно.
Дренаж фундамента своими руками
Близко расположенные грунтовые воды или большое скопление влаги в почве оказывают на любые постройки негативное воздействие, особенно на фундамент. Поэтому для устранения излишней влажности необходимо выполнение мероприятий связанных с установкой дренажной системы. Сделать дренаж фундамента не так сложно, если знать особенности его монтажа и технологию проведения работ.
Необходимость дренажа для фундамента и его функции
Даже глубокое залегание грунтовых вод в некоторых случаях требует обустройства дренажа, в каждом конкретном случае рассматриваются большое количество факторов. В некоторых ситуациях дренаж вокруг фундамента делать необходимо в любом случае. Вот некоторые из них:
При большой глубине подвального помещения, когда оно находится ниже уровня грунтовых вод, или от пола подвала до них менее чем полметра, Если подвал обустроен в суглинистой или глинистой почве, уровень прохождения грунтовых вод в данном случае не берется во внимание, При глубине подземных помещений более чем 1-1,5 метра в условиях суглинистой или глинистой почвы, Если место, где находится здание, является зоной капиллярного увлажнения. На основании вышесказанного можно сделать вывод, что дренирование необходимо, когда грунтовые воды расположены в критической близости к постройке, либо проходят достаточно высоко, создавая впечатление болотистой местности, на которой нет растительности. Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей
Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей
На основании вышесказанного можно сделать вывод, что дренирование необходимо, когда грунтовые воды расположены в критической близости к постройке, либо проходят достаточно высоко, создавая впечатление болотистой местности, на которой нет растительности. Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей.
К основным функциям дренажной системы относятся:
Если сделан правильный выбор типа дренажа, и конструкция выполнена с соблюдением проекта, то трубы и колодцы, входящие в систему водоотведения значительно снизят вероятность образования щелей и трещин в фундаменте, улучшив его прочностные характеристики.
Виды дренажа
В зависимости от глубины установки системы водоотведения различают пристенный дренаж фундамента:
Каждый из таких типов дренажа может быть как кольцевого типа, так и пластового.
Схема кольцевого типа представляет собой замкнутый контур, опоясывающий здание по периметру. При глубинной системе укладки, такую конструкцию может также укладываться радиальным способом по всей плоскости сооружения.
Построить пластовый дренаж целесообразнее всего в случае Фундамента постройки типа «шведская плита». Он закладывается на уровне ниже, чем плоскость фундамента. Особенность технологии его заложения состоит в том, что на песчано-гравийную подушку укладываются водоотводящие трубы, сверху которые накрыты плитой фундамента.
Технология работ
Сделать дренаж фундамента своими руками достаточно просто, для этого необходимо придерживаться определенных правил его устройства в зависимости от типа фундамента здания.
Столбчатый (свайный) фундамент
Дренаж свайного фундамента делают таким образом:
- В вырытую по периметру здания канаву укладывается слой в 20 см песка, щебень, а сверху кладется дренажная труба,
- Сверху опять насыпается слой щебня в 30 см, и укладывается геотекстиль,
- Все засыпается землей.
Правила организации дренажной системы
После выполнения всех работ, необходимо сделать колодцы, в которые будут поступать излишки воды. Для их установки существуют некоторые правила:
Монтаж дренажной системы делают на расстоянии 1,5 – 3 метра от фундамента. Наклон должен выполняться в сторону главного приемного колодца, его начало должно быть от дальнего углового колодца.
Чтобы сделать свой фундамент защищенным от влаги и осадков, грунтовых вод, следует использовать наиболее подходящую систему дренажа, выбирая ее тип в зависимости от основания и характеристик почвы.
Качественный дренаж, выполненный по правилам, сможет надежно защитить дом от подтопления, предотвратить образование на стенках цоколя или подвала лишней влаги, плесени и грибка, а также продлит срок эксплуатации всего дома.
