Конструктивные особенности
Особенности радиаторов
Конструктивно панельные батареи отличаются от чугунных радиаторов отопления оборудования тем, что они состоят из попарно соединенных пластин из стали, в каждой из которых присутствуют специальные каналы. Последние изготавливаются посредством выштамповки, и по ним проходит теплоноситель.
Такие радиаторы включают в себя два типа каналов:
- горизонтальные, которые располагаются в верхней и нижней частях панели;
- вертикальные, пересекающие пластины во множестве мест.
В зависимости от типа радиаторов число попарно соединенных пластин варьируется в пределах 1-3 единиц. В целях повышения теплоотдачи дополнительно монтируются конвективные ребра, представляющие собой гофрированные листы стали малой толщины. Чтобы не портить внешний вид радиатора, а вместе с ним и всего помещения, такие элементы привариваются за лицевой частью, после чего закрываются со всех сторон крышками.
Аналогичную конструкцию имеют радиаторы марки Kermi. Особенностью этих радиаторов является то, что теплоноситель по ним подается по каналам, расположенным параллельно друг относительно друга. Подобная организация позволяет добиться равномерного распределения температуры по всем пластинам. Этот способ подачи жидкости часто используют в системах с высокой температурой. Однако при снижении последнего показателя радиаторы практически перестают работать: их пластины отдают очень мало тепла.
В чугунных радиаторах отопления марки Kermi подача жидкости организована по технологии Therm-X2. Она предусматривает следующее: теплоноситель последовательно поступает сначала в первую панель, затем во вторую и третью. В результате получается, что самой нагретой частью батареи является та, которая обращена в сторону помещения. Такая организация подачи горячего позволяет снизить объем теплоотдачи, которая идет на обогрев стен, что снижает объем расходов, идущих на систему отопления. При равных размерах и других конструктивных особенностях радиаторы марки Kermi на 25% эффективнее прогревают помещение, чем другие батареи.
Применение технологии Therm-X2 позволяет добиться высокой теплоотдачи даже при низкотемпературном режиме функционирования отопительной системы. Радиаторы Kermi можно использовать в сетях с низко-потенциальными тепловыми источниками: солнечные коллекторы и другое.
Также при организации отопительной системы с использованием в ней батарей немецкой марки применяются регулировочные вентили, отличающиеся идеальным балансом, параметры которого были установлены в ходе многочисленных исследований. За отдельную плату предусматривается установка нижних термостатов, предварительно настроенных еще в ходе производства. Наличие такого прибора позволяет постоянно поддерживать температуру в помещении на заданном уровне. Термостат ограничивает подачу теплоносителя в радиатор в объеме, необходимом для создания подходящего микроклимата. Более того, этот прибор позволяет сократить расходы, идущие на поддержание системы отопления.
Благодаря конструктивным особенностям радиаторов Kermi их владельцы имеют возможность организовать подключение батарей различными путями:
- посредством бокового подвода труб;
- посредством нижнего подвода.
Причем в последнем случае также существует несколько путей подключения:
- справа от батареи;
- слева;
- по центру.
Такие особенности позволяют владельцу помещения производитель разводку труб задолго до установки радиаторов. В частности, батареи Kermi можно монтировать после окончания отделочных работ.
Стальные приборы
Стальная теплотехника из серии kermi предназначена для сборки систем отопления в частных домах. Но она не рассчитана на условия эксплуатации центральной системы отопления. Ведь стальные радиаторы боятся гидроударов.
Главным преимуществом такого выбора можно считать высокую удельную тепловую мощность. При его изготовлении используется инновационная технология, увеличивающая КПД прибора на 10–12%. Достигается это за счет модернизированной конструкции.
Инновационные технологии
В обычных моделях металлические стальные трубки соединены между собой особой пайкой. По ним пускается теплоноситель, который равномерно прогревает всю площадь батареи. Немецкие производители, изготавливая радиаторы Керми, используют совершенно иной принцип. В них стальные трубки идут двумя рядами. Теплоноситель сначала подается в первый ряд, поэтому прогревается передняя панель. Потом он поступает в задний ряд, прогревая заднюю панель. Благодаря такой циркуляции прибор прогревается гораздо сильнее, поэтому и мощность теплотехники заметно увеличивается.
Учитывая, что к задней панели подается уже охлажденная вода, многие скептики посчитали, что такая конструкция себя не оправдает во время эксплуатации. Но на самом деле все вышло иначе. Задняя панель выступила в роли экрана, который позволил предотвратить любые тепловые потери. При этом на прогрев задней стенки больше не тратится энергия — все уходит в комнату. Поэтому и КПД увеличивается.
Обратите внимание! Особенности описанной конструкции позволили увеличить время нагрева теплотехники практически в 2 раза, а экономия расхода топлива увеличилась на 11%. При этом появилась возможность без снижения мощности уменьшить размеры прибора. Поэтому стальные радиаторы отопления Керми стали компактными
Поэтому стальные радиаторы отопления Керми стали компактными.
В продаже имеются обычно белые модели, хотя можно найти и декоративные варианты, отличающиеся от основной линейки не только цветом, но и формой, а также дизайном.
Существующие разновидности
Kermi с боковым подключением
Производитель выпускает три модификации теплотехники. Есть однослойные, двухслойные и трехслойные модели, имеющие разные технические характеристики. Количество панелей указывается на маркировке изделий.
Сегодня стальные радиаторы kermi представлены пятью типами:
- 10-й тип имеет одну панель, глубина которой составляет 6,1 см. Конвектор у такой модели отсутствует.
- 11-й тип имеет одну панель с однорядным оребрением, есть один конвектор и специальная облицовка.
- 21-й тип имеет пару панелей и одно оребрение, расположенное между ними. Глубина устройства 6,4 см, есть один конвектор.
- 22-й тип — новая технология: пара панелей и два оребрения. Модель полностью облицована и снабжена двумя конвекторами.
- 33-й тип — последнее ноу-хау, которое отличается тремя панелями и тремя рядами оребрения.
Перечисленные разновидности имеют общие технические характеристики:
Все представленные радиаторы отопления могут иметь высоту от 300 до 900 см. Длина описываемой теплотехники от 40 см до 3м. Допускается рабочее давление в 10 атмосфер. Прессовочный прессинг — 1,3 МПа. Максимально допустимая температура теплоносителя не должна превышать 110 градусов по Цельсию. Допустимая температура воды внутри системы — 95 градусов.
Трубчатый радиатор с клапаном
Каждая модель доукомплектована термоклапаном. Он уже вмонтирован в радиатор. Этот технический элемент имеет правостороннюю резьбу. Терморегулятора в стандартной регуляции нет. Поэтому его придется дополнительно приобретать. Резьба у входной трубы наружная. Такой тип устройства предполагает подключение к системе, состоящей из двух труб. Если в наличии имеется однотрубная система, придется дополнительно приобретать специальные арматурные отводы.
Обратите внимание! Представленные немецкими производителями батареи отопления имеют разные варианты подключения. У каждой модели они свои. Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу
Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу.
Если необходимо выбрать радиаторы отопления, имеющие боковое подключение, стоит присмотреться к моделям из линейки кermi ThermX2 Profil-K (FKO). Для подключения снизу подойдут варианты из серии кermi ThermX2 Profil-V (FKV или FTV).
Популярные модели радиаторов Керми
Самая покупаемая модель радиаторов Kermi – FKO 11 900
Лидером рынка стала модель Kermi FKO 11 900. Их длина варьируется от 400 до 3000 мм, мощность – от 770 до 5778 Вт. Максимальное рабочее давление – 10 бар, объем составляет от 1,8 до 13,5 литров. Конструкция батарей – настенная, подключение к отопительной системе – боковое. Если нужны более компактные батареи, следует присмотреться к Kermi Therm-X2 FKO 22 200. Их высота составляет всего 200 мм, длина – от 600 до 3000 мм, мощность – от 406 до 2034 Вт.
Третьим в списке популярных стал радиатор Kermi FTV (FKV) 10 600. Высота изделия составляет 600 мм, глубина – 46 мм, длина – от 400 до 3000 мм. Мощность варьируется от 140 до 2466 кВт, объем – от 1,26 до 9,45 литров. Конвективное оребрение здесь отсутствует, подключение – нижнее
Если нужны батареи с плоским дизайном, следует обратить внимание на модель Kermi therm-x2 PTV 22 905. Ее мощность составляет от 929 до 6892 Вт, высота – 905 мм, объем – от 3,62 до 26,89 л
Стальные приборы
Стальная теплотехника из серии kermi предназначена для сборки систем отопления в частных домах. Но она не рассчитана на условия эксплуатации центральной системы отопления. Ведь стальные радиаторы боятся гидроударов.
Главным преимуществом такого выбора можно считать высокую удельную тепловую мощность. При его изготовлении используется инновационная технология, увеличивающая КПД прибора на 10–12%. Достигается это за счет модернизированной конструкции.
Инновационные технологии
В обычных моделях металлические стальные трубки соединены между собой особой пайкой. По ним пускается теплоноситель, который равномерно прогревает всю площадь батареи. Немецкие производители, изготавливая радиаторы Керми, используют совершенно иной принцип. В них стальные трубки идут двумя рядами. Теплоноситель сначала подается в первый ряд, поэтому прогревается передняя панель. Потом он поступает в задний ряд, прогревая заднюю панель. Благодаря такой циркуляции прибор прогревается гораздо сильнее, поэтому и мощность теплотехники заметно увеличивается.
Учитывая, что к задней панели подается уже охлажденная вода, многие скептики посчитали, что такая конструкция себя не оправдает во время эксплуатации. Но на самом деле все вышло иначе. Задняя панель выступила в роли экрана, который позволил предотвратить любые тепловые потери. При этом на прогрев задней стенки больше не тратится энергия — все уходит в комнату. Поэтому и КПД увеличивается.
Обратите внимание! Особенности описанной конструкции позволили увеличить время нагрева теплотехники практически в 2 раза, а экономия расхода топлива увеличилась на 11%. При этом появилась возможность без снижения мощности уменьшить размеры прибора. Поэтому стальные радиаторы отопления Керми стали компактными
Поэтому стальные радиаторы отопления Керми стали компактными
Поэтому стальные радиаторы отопления Керми стали компактными.
В продаже имеются обычно белые модели, хотя можно найти и декоративные варианты, отличающиеся от основной линейки не только цветом, но и формой, а также дизайном.
Существующие разновидности
Kermi с боковым подключением
Производитель выпускает три модификации теплотехники. Есть однослойные, двухслойные и трехслойные модели, имеющие разные технические характеристики. Количество панелей указывается на маркировке изделий.
Сегодня стальные радиаторы kermi представлены пятью типами:
- 10-й тип имеет одну панель, глубина которой составляет 6,1 см. Конвектор у такой модели отсутствует.
- 11-й тип имеет одну панель с однорядным оребрением, есть один конвектор и специальная облицовка.
- 21-й тип имеет пару панелей и одно оребрение, расположенное между ними. Глубина устройства 6,4 см, есть один конвектор.
- 22-й тип — новая технология: пара панелей и два оребрения. Модель полностью облицована и снабжена двумя конвекторами.
- 33-й тип — последнее ноу-хау, которое отличается тремя панелями и тремя рядами оребрения.
Перечисленные разновидности имеют общие технические характеристики:
Все представленные радиаторы отопления могут иметь высоту от 300 до 900 см. Длина описываемой теплотехники от 40 см до 3м. Допускается рабочее давление в 10 атмосфер. Прессовочный прессинг — 1,3 МПа. Максимально допустимая температура теплоносителя не должна превышать 110 градусов по Цельсию. Допустимая температура воды внутри системы — 95 градусов.
Трубчатый радиатор с клапаном
Каждая модель доукомплектована термоклапаном. Он уже вмонтирован в радиатор. Этот технический элемент имеет правостороннюю резьбу. Терморегулятора в стандартной регуляции нет. Поэтому его придется дополнительно приобретать. Резьба у входной трубы наружная. Такой тип устройства предполагает подключение к системе, состоящей из двух труб. Если в наличии имеется однотрубная система, придется дополнительно приобретать специальные арматурные отводы.
Обратите внимание! Представленные немецкими производителями батареи отопления имеют разные варианты подключения. У каждой модели они свои. Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу
Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу
Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу.
Если необходимо выбрать радиаторы отопления, имеющие боковое подключение, стоит присмотреться к моделям из линейки кermi ThermX2 Profil-K (FKO). Для подключения снизу подойдут варианты из серии кermi ThermX2 Profil-V (FKV или FTV).
Наше предложение
Компания «ДАЛСКОМ» реализует немецкие отопительные системы на наиболее выгодных условиях. Для нас ключевым критерием является качество реализуемых изделий, однако мы не забываем и о нуждах покупателей. Это помогло нам найти золотую середину и предложить клиентам оптимальное соотношение цены и качества.
Для надёжности радиаторы Керми транспортируются в специальных контейнерах из гофрированного картона со специальной плёнкой. Это позволяет надёжно защитить дорогостоящие изделия от механических повреждений и царапин. Купить радиаторы Kermi можно в режиме реального времени. Свяжитесь с нашими менеджерами, и они примут ваш заказ на приобретение.
Мы стремимся постоянно поддерживать на складе большой ассортимент радиаторов KERMI. Иногородним заказчикам мы отправляем заказанные радиаторы КЕРМИ через транспортные компании (Деловые Линии, ПЭК, РАТЭК и другие).
| Прайс-лист на радиаторы КЕРМИ → | |
| Cертификат на радиаторы КЕРМИ → | |
| Гарантийный талон/паспорт на радиаторы KERMI → |
Технические характеристики
*Конструкция: p>
Мощность: приведена в таблицах

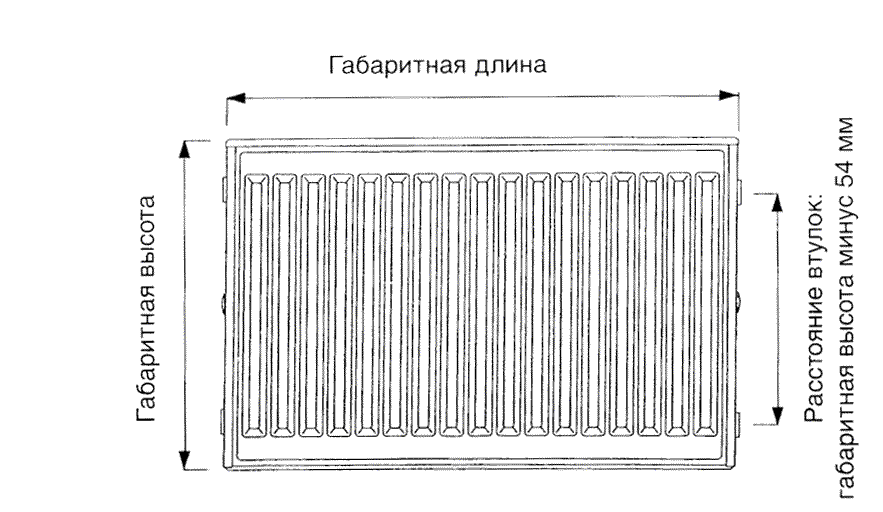

*Смотри рисунки
**Другие возможные габаритные размеры (длина и высота) указаны в таблицах em>
| Длина, мм | Тип 10 | Тип 11 | ||||||
| Высота | Высота | |||||||
| 400 | 500 | 600 | 900 | 400 | 500 | 600 | 900 | |
| 400 | 228/96 | 278/116 | 329/137 | 485/200 | 379/159 | 459/192 | 538/223 | 770/315 |
| 500 | 286/120 | 348/145 | 411/172 | 606/250 | 474/199 | 574/239 | 673/279 | 963/394 |
| 600 | 343/144 | 418/174 | 493/206 | 727/299 | 568/239 | 688/287 | 808/335 | 1156/473 |
| 700 | 401/168 | 487/203 | 575/240 | 848/349 | 663/279 | 803/335 | 942/391 | 1348/551 |
| 800 | 458/192 | 557/232 | 658/275 | 970/399 | 758/319 | 918/383 | 1077/447 | 1541/630 |
| 900 | 515/216 | 626/262 | 740/309 | 1091/449 | 852/358 | 1032/431 | 1211/502 | 1733/709 |
| 1000 | 572/240 | 696/291 | 822/343 | 1212/499 | 947/398 | 1147/479 | 1346/558 | 1926/788 |
| 1200 | 686/288 | 835/349 | 986/412 | 1454/599 | 1136/478 | 1376/575 | 1615/670 | 2311/945 |
| 1400 | 801/336 | 974/407 | 1151/481 | 1697/699 | 1326/557 | 1606/670 | 1884/781 | 2696/1103 |
| 1600 | 915/384 | 1114/465 | 1315/549 | 1939/799 | 1515/637 | 1835/766 | 2154/893 | 3082/1260 |
| 1800 | 1030/432 | 1253/523 | 1480/618 | 2182/898 | 1705/717 | 2065/862 | 2423/1005 | 3467/1418 |
| 2000 | 1144/480 | 1392/581 | 1644/686 | 2424/998 | 1894/796 | 2294/958 | 2692/1116 | 3852/1576 |
| 2300 | 1316/552 | 1601/669 | 1891/789 | 2788/1148 | 2178/915 | 2638/1102 | 3096/1284 | 4430/1812 |
| 2600 | 1487/624 | 1810/757 | 2137/892 | 3151/1297 | 2462/1035 | 2982/1245 | 3500/1451 | 5008/2049 |
| 3000 | 1716/720 | 2088/873 | 2466/1030 | 3636/1497 | 2841/1194 | 3441/1437 | 4038/1674 | 5778/2364 |
| Длина, мм | Тип 12 | Тип 21 | ||||
| Высота | Высота | |||||
| 500 | 600 | 900 | 500 | 600 | 900 | |
| 400 | 571/238 | 666/277 | 926/386 | 639/263 | 745/305 | 1045/424 |
| 500 | 714/298 | 832/347 | 1157/482 | 799/329 | 931/381 | 1307/531 |
| 600 | 856/357 | 998/416 | 1388/578 | 958/395 | 1117/457 | 1568/637 |
| 700 | 999/417 | 1165/485 | 1620/675 | 1118/460 | 1303/533 | 1829/743 |
| 800 | 1142/476 | 1331/554 | 1851/771 | 1278/526 | 1490/609 | 2090/849 |
| 900 | 1284/536 | 1498/624 | 2083/868 | 1437/592 | 1676/685 | 2352/955 |
| 1000 | 1427/595 | 1664/693 | 2314/964 | 1597/658 | 1862/761 | 2613/1061 |
| 1200 | 1712/714 | 1997/832 | 2777/1157 | 1916/789 | 2234/914 | 3136/1273 |
| 1400 | 1998/833 | 2330/970 | 3240/1350 | 2236/921 | 2607/1066 | 3658/1486 |
| 1600 | 2283/952 | 2660/1109 | 3702/1542 | 2555/1052 | 2979/1218 | 4181/1698 |
| 1800 | 2569/1071 | 2995/1247 | 4162/1735 | 2875/1184 | 3352/1371 | 4703/1910 |
| 2000 | 2854/1190 | 3328/1386 | 4628/1928 | 3194/1315 | 3724/1523 | 5226/2122 |
| 2300 | 3282/1369 | 3827/1594 | 5322/2217 | 3673/1513 | 4823/1750 | 6010/2440 |
| 2600 | 3710/1547 | 4326/1802 | 6016/2506 | 4152/1711 | 4841/1979 | 6794/2759 |
| 3000 | 4281/1785 | 4992/2079 | 6942/2892 | 4791/1974 | 5586/2283 | 7839/3183 |
| Длина мм | Тип 22 | Тип 33 | ||||||||
| Высота | Высота | |||||||||
| 300 | 400 | 500 | 600 | 900 | 300 | 400 | 500 | 600 | 900 | |
| 400 | 510/213 | 642/266 | 772/318 | 900/368 | 1266/503 | 735/298 | 926/373 | 1109/444 | 1286/511 | 1756/694 |
| 500 | 638/267 | 803/333 | 965/397 | 1125/460 | 1582/629 | 919/373 | 1157/467 | 1387/555 | 1607/639 | 2196/867 |
| 600 | 766/320 | 963/399 | 1158/477 | 1349/552 | 1898/755 | 1102/448 | 1388/560 | 1664/666 | 1928/767 | 2635/1041 |
| 700 | 893/373 | 1124/466 | 1351/556 | 1574/644 | 2215/881 | 1286/522 | 1620/653 | 1941/777 | 2250/895 | 3074/1214 |
| 800 p> | 1020/426 | 1284/532 | 1544/636 | 1799/736 | 2531/1007 | 1470/597 | 1851/747 | 2218/889 | 2571/1023 | 3513/1388 |
| 900 | 1148/480 | 1445/599 | 1737/715 | 2024/828 | 2848/1133 | 1653/671 | 2083/840 | 2496/1000 | 2893/1151 | 3952/1561 |
| 1000 | 1276/533 | 1605/666 | 1930/795 | 2249/920 | 3164/1259 | 1837/746 | 2314/933 | 2773/1111 | 3214/1278 | 4391/1735 |
| 1200 | 1531/639 | 1926/799 | 2316/954 | 2699/1104 | 3797/1510 | 2204/895 | 2777/1120 | 3328/1333 | 3857/1534 | 5269/2081 |
| 1400 | 1786/746 | 2247/932 | 2702/1113 | 3149/ 1288 | 4430/1762 | 2572/1044 | 3240/1307 | 3882/1555 | 4500/1790 | 6147/2428 |
| 1600 | 2040/852 | 2568/1065 | 3088/1272 | 3598/1472 | 5062/2014 | 2939/1194 | 3702/1493 | 4437/1777 | 5142/2045 | 7026/2776 |
| 1800 | 2297/959 | 2889/1198 | 3474/1431 | 4048/1656 | 5695/2266 | 3307/1343 | 4165/1680 | 4991/1999 | 5785/2301 | 7904/3123 |
| 2000 | 2552/1066 | 3210/1331 | 3860/1590 | 4498/1839 | 6328/2518 | 3674/1492 | 4628/1867 | 5546/2221 | 6428/2557 | 8782/3470 |
| 2300 | 2935/1226 | 3692/1531 | 4439/1728 | 5173/2115 | 7277/2896 | 4225/1716 | 5322/2147 | 6378/2555 | 7392/2940 | 10099/3991 |
| 2600 | 3318/1385 | 4173/1730 | 5018/2066 | 5847/2391 | 8226/3273 | 4776/1940 | 6016/2612 | 7210/2889 | 8356/3323 | 11417/4511 |
| 3000 | 3828/1598 td> | 4815/1997 | 5790/2384 | 6747/2759 | 9492/3777 | 5511/2238 | 6942/2799 | 8319/3333 | 9642/3834 | 13173/5205 |
Расшифровка данных таблицы:2935/1226, где 2935 — тепловая мощность в Вт при температуре теплоносителя 90/70°С; 1226 — тепловая мощность в Вт при температуре теплоносителя 55/45°С. Температура в помещении принята 20°С.
Особенности конструкции
Любой панельный радиатор состоит из стальных пластин, соединенных попарно. В пластинах методом штамповки выдавлены каналы, по которым движется теплоноситель. Есть два горизонтальных канала — один сверху, другой снизу, и большое количество вертикальных. Соединенные попарно пластины собирают в радиаторы по одной, две или три штуки. Для увеличения теплоотдачи к ним могут привариваться конвективные ребра — гофрированные стальные листы небольшой толщины. Они располагаются за лицевой панелью и не портят внешний вид, а сбоку и сверху прикрываются крышками.
Это вариант отопительной панели с гофрированной лицевой панелью
Батареи Kermi сделаны точно также. Отличается у них порядок подачи теплоносителя. У всех он параллельный. Это значит, что жидкость одинаковой температуры подается на все панели в радиаторе. Такой способ подачи очень хорошо работает при высокой температуре в сети. Но как только температура снижается (потепление, например), радиаторы становятся почти холодными.
В панельных радиаторах «Керми» подача теплоносителя последовательная и называется эта технология Therm-X2. Это значит, что самый горячий поток подается на первую панель, а затем на вторую и третью. Таким образом, самой нагретой оказывается та часть, которая обращена в помещение. А вторая, и третья — все более холодные. В этом случае большая часть тепла уходит в комнату, а непроизводственные расходы на обогрев стены за радиатором становятся намного меньше. Потому при той же температуре теплоносителя и том же размере, батареи «Керми» нагревают помещение на 25% быстрее.
Новая технология Therm-X2 дает возможность хорошо прогревать помещение даже в низкотемпературном режиме работы. Такая особенность дает возможность использовать плоские панельные радиаторы Kermi не только с традиционными источниками тепла. Очень эффективно они работают низко-потенциальными источниками: с тепловыми насосами любого типа, солнечными батареями и коллекторами.
Некоторым более привлекательной покажется гладкая лицевая поверхность
Применена в этих радиаторах еще одна новинка. Фирма устанавливает сбалансированные регулировочные вентили. Параметры балансировки были определены в результате исследований. Все стальные радиаторы с нижним подключением с завода поставляются со сбалансированными и настроенными термостатами (термоголовку нужно покупать отдельно). Поставив такой отопительный прибор, вы получаете стабильную температуру в помещении: в коллектор подается то количество теплоносителя, которое требуется для поддержания температуры. Менять настройку нужно, если вас не устраивает выставленный режим. Использование термостата — это не только комфорт, для индивидуальных систем это еще и возможность сэкономить: тратится на подогрев только нужное количество топлива.
Есть еще некоторые особенности в подключении радиаторов Kermi. Имеются варианты бокового и нижнего подвода труб. Причем нижнее может быть не только правым или левым, а еще может располагаться по центру. Это позволяет сделать разводку, не привязываясь к наличию отопительных приборов, Их вообще можно будет установить после окончания отделочных работ (только нужно будет предварительно закрепить кронштейны на стене).
Виды конвекторов марки Kermi
Конвекционные водяные обогреватели Керми выпускают в двух основных видах: встраиваемые и напольные. Особую группу составляют нестандартные исполнения.
Устройства объединяет единый принцип функционирования. В теплообменную деталь поступает горячая вода системы отопления. Нагретый металл передает тепло воздуху. Теплый воздушный поток поднимается вверх, уступая место холодным массам.
Процесс конвекции способствует быстрому прогреву объема помещения.
Стальные напольные
Отопительные приборы напольного вида устанавливают вдоль широкоформатных окон. Генерируя поток теплового излучения, они создают экран от проникновения в комнату холодного воздуха.
Внутри оцинкованного стального корпуса расположен теплообменник. Устройство состоит из металлических труб с оребрением.
С помощью патрубков прибор подключают к трубам отопительной системы. Напольные конвекторы Kermi делают с боковым или нижним присоединением.
Встраиваемые в пол
Конвекторы скрытой установки отличаются тем, что расположены вровень с полом. Для этого в напольном покрытии устраивается углубление. В нише размещается корпус устройства с активным оборудованием. Сверху прибор закрывается декоративной решеткой.
Устройства могут функционировать по принципу естественной или принудительной конвекции. Во втором случае в комплект добавляется вентилятор для ускорения процесса перемешивания воздуха.
Встраиваемые конвекторы Kermi равномерно прогревают воздух по всей высоте комнаты. Сквозняки не возникают, холодный воздух не скапливается под прибором.
Специальные исполнения
Для помещений нестандартной конфигурации на заказ изготавливают конвекторы специальных форм.
Например:
- угловые (для расположения на стыке стен);
- радиусные (для округлых очертаний);
- сложной формы (с несколькими изгибами, с выемкой под колонну).
Для заказа конвекционных приборов специального исполнения предварительно производят необходимые замеры и расчеты.
Обобщение по теме
Описываемые радиаторы отличаются уникальными техническими характеристиками. Сформировать их позволила инновационная технология обогрева. Принцип ее действия значительно отличается от такового в обычных стальных радиаторах. Разница — в особенностях конструкции описываемой теплотехники и в подаче теплоносителя. В обычные стальные батареи он поступает равномерно во все трубки радиатора. Здесь же он сначала подается на переднюю панель, а затем идет по конвектору, расположенному вдоль задней панели. Такая схема позволила увеличить КПД отопительного прибора на 11%.
Читайте далее:
Газовый котел Навьен — технические характеристики, конструктивные особенности и модельный ряд
Датские циркуляционные насосы Грундфос — технические характеристики и конструктивные особенности
Технические характеристики алюминиевых радиаторов и особенности их конструкции
Стальные радиаторы Керми — малая инерционность, качественный обогрев
Биметаллические радиаторы отопления rifar – технические особенности и преимущественные характеристики
Монтаж
Монтаж радиаторов Kermi не отличается сложностями, но каждая работа имеет свои нюансы. Например, когда не требуется замены труб, решить проблему с разными диаметрами коммуникаций и выходных отверстий радиаторов помогут переходники. В более грамотном монтаже поможет инструкция. Изучить нюансы подключения удобно по прилагаемой к изделию схеме. Например, в ней указан важный момент с подключением разделительной пробки, которая обеспечивает функционирование технологии Therm-х2.
Процесс установки также подразумевает подключение двух типов, а значит, схемы монтажа могут быть нижними и боковыми.
Важно выбрать оптимальное место в зависимости от типа монтажа, рекомендации производителя при этом следующие:
- 100–120 мм от полового покрытия;
- 80–100 мм от подоконника.
В обоих случаях такое расстояние обеспечит наиболее эффективный теплообмен. Если радиатор будет находиться в 20–50 мм от вертикали, то не произойдет потерь энергии на нежный обогрев этой площади.
Отличительная черта компании заключается в том, что батареи поставляются в магазинах со всеми необходимыми комплектующими для монтажа. Отопительное устройство представлено в фирменной коробке. Упаковку можно не удалять в ходе монтажа, тем самым оставляя устройство целым.
Стандартный комплект Kermi включает следующие элементы:
- петельки;
- угловые зажимы, консоль;
- верх для решетки;
- крышки и заглушающие боковины;
- кран Маевского;
- термостатный кран;
- инструкция для установки и пользования.
Этапы крепления радиаторов можно представить в следующем порядке:
выбор места для устройства с учетом оптимальной теплоотдачи; нанесение разметки под крюки; крепление вспомогательной арматуры; фиксация радиатора на крюках; выравнивание устройства; подключение устройства по схеме к трубам; опрессовка – испытание системы, которая может быть гидравлической (водой) или пневматической (воздухом); пусконаладочные работы, в ходе которых важно проверить герметичность
13.09.2017 06:48
Требуемая тепловая мощность радиаторов Kermi зависит от:
- площади помещения;
- объёма помещения;
- теплопотерь помещения;
- характеристик теплосистемы.
Дизайнерские варианты
Как и все производители отопительных приборов, компания «Керми» сегодня предлагает достаточно широкий модельный ряд в категории «дизайн-радиаторы». Что это такое? Это отопительные батареи, которые выполняют функции декоративного элемента, но при этом свои чисто отопительные функции они не теряют.
Декор радиаторы
К таким радиаторам добавляются всевозможные декоративные полезные приспособления, которые увеличивают полезность и практичность элемента. Чаще всего такие радиаторы отопления используются в ванных комнатах, хотя дизайнеры всегда находят им применение и в остальных помещениях: жилых и нежилых. Скажем прямо, эта модельная линейка одна из самых дорогих на современном рынке. Но это того стоит.
Правда, надо быть до конца откровенными. К сожалению, в небольших помещениях дизайн-радиаторы смотрятся не очень. Но если комната достаточно большая, то такая инновационная конструкция не только украсит ее, но и создаст с ее помощью комфортные условия проживания.

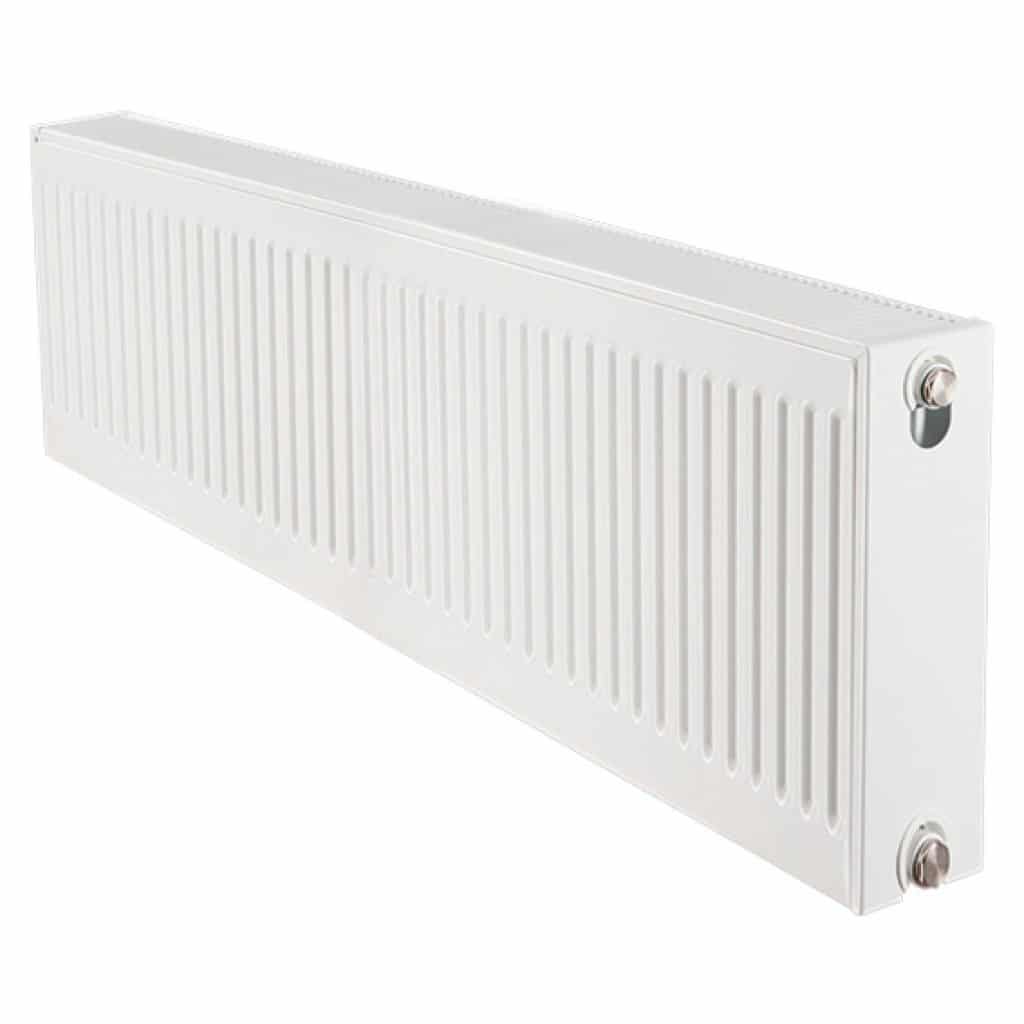

Есть еще одна модельная линейка от компании Керми – это категория «Декор». По сути, это трубчатые приборы, отличающиеся от стальных панельных радиаторов Кermi не только конструкцией, но и внешним видом. Здесь три модели:
- Decor-V.
- Decor-D.
- Decor-S.
Все модели, относящиеся к нестандартным формам и конструкциям, ничем по теплоотдаче не отличаются от стандартных панельных отопительных приборов. Конечно, этот показатель зависит от типа модели и от размеров теплоотдающих поверхностей. То есть получается так, если вы хотите удивить себя и своих гостей нестандартным подходом к организации дизайна интерьера своего дома, тогда устанавливаете радиаторы из категории «Дизайн» или «Декор». Но за это придется выложить внушительную сумму. Если вас по своему внешнему виду устраивают панельные приборы, тогда смело покупайте их.
Добавим, что в настоящее время компания «Керми» предлагает так называемые нагревательные стенки.
https://youtube.com/watch?v=knQb7MHF1Sw
Отопительные приборы однотрубных систем
Важная особенность горизонтальной «ленинградки» — постепенное снижение температуры в основной магистрали из-за подмеса охлажденного батареями теплоносителя. Если 1 кольцевая линия обслуживает более 5 приборов, разница в начале и конце раздающей трубы может достигать 15 °C. Результат – последние радиаторы выделяют меньше теплоты.
Однотрубная схема закрытого типа — все обогреватели подключены к 1 трубе
Чтобы дальние батареи передавали помещению нужное количество энергии, при расчете отопительной мощности сделайте следующие поправки:
- Первые 4 радиатора подбирайте согласно вышеприведенным инструкциям.
- Мощность 5-го прибора увеличьте на 10%.
- К расчетной теплоотдаче каждой последующей батареи прибавляйте еще 10 процентов.
