Насос для теплого пола – какой выбрать, как установить

Производительность

При выборе насоса для обогрева полов учитывают несколько параметров. Один из них – производительность (или расход). В упрощенной трактовке правильно подобранный агрегат за час работы обязан перекачать тройной объем находящейся в рабочем контуре жидкости.

Рассчитать производительность можно по формуле, зная температурные значения теплоносителя в подающей трубе (tп,°С) и обратке (tо,°С), а также мощность всего отопительного контура (Рh,кВт). Если рабочей жидкостью выбрана вода, формула имеет следующий вид:

Q=0,86*Ph/Δt,

где Δt=tп–tо – разница температур (обычно это 5°С).

Значение мощности во многом определяется отапливаемой площадью, регионом проживания, наличием и качеством утепления постройки. Для упрощения расчетов существуют таблицы и онлайн-калькуляторы. Рекомендуется значение параметра взять с 20%-ным запасом (с учетом возможных аномальных морозов). В этом случае износ насоса сокращается, а срок эксплуатации увеличивается.

Маркировка

Нанесенная под названием насоса буквенно-цифровая маркировка помогает быстрее определиться с нужной моделью изделия и узнать многие его рабочие характеристики. Для примера рассмотрим обозначение популярных насосов Grundfos. Так, в надписи UPS D 25-60 F 130 следующие значения букв и чисел:

  • UP – обозначение типа насоса. В данном случае это циркуляционный.
  • S – трехскоростное исполнение.
  • D – спаренный.
  • 25 – диаметр подключаемого трубопровода (мм).
  • 60 – высота (в дециметрах) подъема жидкости – мощность.
  • F – фланцевый тип соединения с трубами контура. Отсутствие индекса означает резьбовое соединение.
  • 130 – монтажный габарит (установочный размер), мм.


Строение циркуляторного насоса

По индексам маркировки также можно узнать, из какого материала выполнен корпус. Если, например, из нержавейки – N, из бронзы – B, отсутствие индекса – из чугуна. На фронтальной поверхности (ниже) приводятся электрические характеристики, защитное исполнение, предельные значения давления и температуры, направление перемещения теплоносителя.

Материал корпуса

Система, в которую также включают циркуляционный насос, является замкнутой с минимальным процентом присутствующего кислорода. Если материал труб выбран правильно, и в качестве теплоносителя залита нейтральная дистиллированная вода, выбору удовлетворяют все доступные варианты исполнения корпуса – из нержавеющей стали, литого чугуна, бронзы или полимеров.

Присутствие в контуре окислителя ограничивает применение конструкционных материалов. Чугун сразу исключается. Чтобы вообще не задумываться о проблеме присутствия окислителя в трубопроводе и возможных последствиях, выбирают изделия с корпусом из прочного полимера или нержавеющей стали.

Напор (мощность) и расход – расчет показателей

Производительность (расход) насоса уже рассматривалась и приводилась формула для ее определения (можно пользоваться универсальными таблицами). Другая важная характеристика изделия – напор – количество энергии, передаваемое проходящей через него жидкости, благодаря которой поток теплоносителя преодолевает гидравлическое сопротивление труб и других элементов греющего контура.

При рассмотрении маркировки это была цифра 60, обозначавшая максимальный уровень подъема водяного столба на 6 м (или 0,6 атм.). На величину напора влияет конструкция насоса, вязкость теплоносителя (во многом зависит от температуры и выбора жидкости – вода, масло, антифриз), скорость крыльчатки. Определить требуемый напор помогают специальные таблицы. Самостоятельно вычислить значение параметра (кПа) можно по формуле:

Н=(П*L+ΣK)/1000, в которой:

  • L, м – длина труб;
  • П, Па/м – коэффициент гидравлического сопротивления метра трубы;
  • К – запас мощности (коэффициент).

Соотношение для перевода полученного значения в атмосферы: 100кПа=1атм.

Внимание! Цены могут изменяться

Расчет давления

Если циркуляционный насос устанавливается во время монтажа основного обогревательного оборудования, существует необходимость в расчёте давления, относительно указанного аппарата. Осуществляется сие мероприятие при посредстве следующей формулы:

H=(R*L +Z’)/p*g.

Здесь присутствуют такие величины и значения:

R -показатель сопротивления, касательно прямого участка трубопровода.

L — длина самого трубопровода.

Z — сопротивление, спровоцированные различными препятствиями, присутствующими на пути циркулирующего вещества (фитинги, арматура).

p — показатель плотности носителя тепла при конкретной температуре.

g — показатель ускорения, относительно свободного падения.

При расчёте насоса, устанавливаемого в уже функционирующую систему обогрева, используются приблизительные данные:

H=R*L*ZF

Здесь присутствуют следующие параметры:

R -сопротивление прямой трубы. Примерное значение данной величины равняется 100-150 Паскаль на метр. Его следует отобразить в показателях давления. Тогда оно примет такой вид: 0,010-0,015 метра на один метр трубопровода.

В данном случае надо отталкиваться от максимального значения. Подобные действия не окажут отрицательного влияния на энергопотребление.

L — общая длина труб. Если речь идёт о двухтрубной системе обогрева, следует учитывать продолжительность и подающего контура, о обратного.

ZF — коэффициент умножения, который значительно упрощает процесс выполнения расчётных операций. Его значение зависит от таких обстоятельств:

  • если система оснащена обычными шаровыми вентилями, исключающими уменьшение просвета, а также фитингами с соответствующими габаритами, коэффициент умножения равняется 1,3;
  • когда в системе присутствует дроссель либо термостатический регулятор, который разрывает схему, применяется дополнительное значение, равное 1,7;

Пример расчёта

Если общая площадь квадратного помещения равны 150м2, то длина каждой из стен составит 12,25 метра. Следовательно, суммарную протяжённость трубопровода вычислить достаточно просто: 12,25 надо умножить на 4, в результате получится 49 метров.

Стоит отметить, что дроссели монтируются непосредственно на обогревательные приборы. При этом, разрыв основного кольца должен быть полностью исключён.

Подставляя имеющиеся значения в соответствующую формулу, можно определить искомое давление:

0,015*49*1,3=0,9555.

Важно заметить, что приобретаемый циркуляционный насос должен обладать запасом по напору,Э величина которого составляет, как минимум, десять процентов. Циркуляционный насос является обязательным элементом системы водяного отопления дома с принудительной или комбинированной (совмещенной) циркуляцией. А для того, чтобы она работала эффективно необходимо правильно выбрать модель с наиболее подходящими характеристиками

Из материала этой статьи вы можете узнать, как самостоятельно осуществить подбор циркуляционного насоса для системы отопления

А для того, чтобы она работала эффективно необходимо правильно выбрать модель с наиболее подходящими характеристиками. Из материала этой статьи вы можете узнать, как самостоятельно осуществить подбор циркуляционного насоса для системы отопления

Циркуляционный насос является обязательным элементом системы водяного отопления дома с принудительной или комбинированной (совмещенной) циркуляцией. А для того, чтобы она работала эффективно необходимо правильно выбрать модель с наиболее подходящими характеристиками. Из материала этой статьи вы можете узнать, как самостоятельно осуществить подбор циркуляционного насоса для системы отопления.

Виды насосов

Циркуляционный насос — вспомогательное оборудование, оно создаёт принудительное перемещение и распределение жидкости по трубам. Типовая модель — это корпус с патрубками для подключения труб, и лопасти — они гоняют теплоноситель.

Ассортимент большой, но вот видов всего несколько.

С «мокрым» ротором

В данном механизме, ротор контактирует с водой. Вал вращаясь, засасывает жидкость, и под воздействием давления она продвигается дальше. В таком насосе вода служит смазкой.

Это оборудование имеет не большую мощность, поэтому применяется в водяном отопление, устанавливающемся на площади до 400 м2. Такие насосы надёжны, бесшумны и экономичны, так как потребляют мало электрической энергии.

С «сухим»

В «сухих» моделях — ротор не соприкасается с теплоносителем, он расположен в специальной герметичной ёмкости. В качестве изоляции выступают кольца из резины или манжеты. На таком механизме не сказывается отрицательно жёсткая вода. Данный вид имеет большую мощность, она выше, чем у «мокрых» моделей.

Промышленные

Промышленные насосы — это сдвоенная конструкция, они удобны в использовании в период сильных морозов.

При необходимости активируется вторая установка, тем самым, работоспособность увеличивается, и теплоноситель начинает активнее циркулировать по трубам водяного пола. Кроме того, если ломается один, можно включить второй.

Классификация по скорости

Насосное оборудование классифицируется так же по скорости, и бывает:

  • односкоростное — имеет один температурный режим;
  • многоскоростное — несколько скоростных режимов, они применяются в нагревательных системам имеющих разный температурный показатель.

При сооружении тёплых полов рекомендован трёхскоростной насос.

Возможные проблемы

Оборудование работает зимой и не вызывает проблем, но в летнее время насос стоит без дела. В системе начинают откладываться соли жесткости, особенно в корпусе. При наступлении отопительного сезона двигатель активируется, но крыльчатка не крутится из-за засора. Маломощный мотор не сможет ее провернуть.

Требуется открутить гайку – там будет вырез под ключ или отвертку. Дальше вручную придется провернуть вал с крыльчаткой. Главное – немного сдвинуть механизм с места, а потом мотор справится сам. Если все же не справится, придется разбирать коробку и прочищать детали от отложений.

При правильном обустройстве системы и покупке насоса с нужными характеристиками эксплуатация теплого пола не вызовет трудностей.

Чтобы обеспечить работу смесительного узла, который понижает температуру теплоносителя для теплого пола, необходим дополнительный циркуляционный насос. Которым в основном и обеспечивается движение теплоносителя по контурам (петлям) отопительного трубопровода.

В том случае, когда температура теплоносителя формируется не смесительным узлом, а как-то иначе (РТЛ-регулировка, котлом, солнечным коллектором, внешним смесителем), то насос в контуре теплого пола скорее всего не понадобиться, достаточно будет и общего в отопительной системе.

Но чаще всего теплые полы создаются со своим нососно-смесительным узлом.

Какой насос подойдет

В смесительном узле теплых полов применяется обычный циркуляционный насос, который пригоден и для радиаторной системы отопления.

Эти агрегаты отличаются малой мощностью, небольшим напором и небольшим расходом жидкости. Соответственно и потребляемая мощность незначительна (40 – 150 Вт), шум при работе почти отсутствует.

Все циркуляционные насосы для бытовой отопительной системы (в т.ч. и для теплых полов) обозначаются парой цифр, например, — 25/40.

Где первая 25 — диаметр резьбы подключения в мм (иначе — 1 дюйм). Дюймовое подключение — наиболее ходовое в быту для главных магистралей, такой же диаметр резьбы, например, у коллекторов для теплого пола….

Вторая цифра означает напор в дм. т.е. 40 — 4 метра водяного столба, или 0,4 атм.

Маркировка 25/60 означает уже более мощную модель – дающий напор в 6 метров.

Напор и мощность

Требуемые характеристики насоса и его марка должны быть определены в проекте на теплый пол исходя из теплопотерь, площади, количества контуров, марки труб, диаметра труб, длины петель, разницы температур…

Но приобретение проекта, или даже проведение простых расчетов, для многих не желательные затраты времени, денег и сил.

Многие желают знать «здесь и сейчас немедленно», — какой насос выбрать для теплого пола.

Но вопрос не сложный, — предстоит выбрать всего лишь между 25/40 и 25/60 (для больших площадей лучше поставить два и более «маленьких» насосно-смесительных узлов), — других подходящих вариантов просто трудно найти.

Если брать радиаторную систему, то в силу ее простоты выбор насоса упрощается. До площади дома до 160 м кв. потянет и 25/40. В пределах 160 — 250 – м кв., – 25/60 и т.д.

«Детская болезнь домашних монтажников» — установить циркуляционные насос «с запасом на всякий случай». Там, где достаточно 20, ставят 80, — получают очень существенный перерасход электроэнергии, шум в радиаторах и трубах…

Принцип действия циркуляционного насоса в системе отопления «теплый пол»

Название устройства, циркуляционный насос, говорит само за себя. За счет работы ротора с крыльчаткой, подвижной и вращающейся части прибора, обеспечивается циркуляция жидкого теплоносителя в трубопроводе. Здесь уместно напомнить, что для или магистрали ГВС, наличие циркуляционного агрегата не обязательно. Благодаря централизованной подаче, в системе создается необходимо рабочее давление, обеспечивающее достаточно интенсивный поток теплоносителя в трубопроводах.

Насосы, используемые для отопительных систем, могут работать как с котловой водой, так и с другими жидкими средами, использующиеся в качестве теплоносителя. Однако прибор, который представляет собой насос, , работает только на воде. Следует об этом помнить.

Устанавливается агрегат сразу за трехходовым клапаном, который осуществляет подмес прохладной воды в систему. Для теплого пола требуется подбор насоса, который будет отвечать соответствующим параметрам всего автономного отопления. Агрегат, установленный в системе, должен вытягивать получаемую в результате подмеса жидкость для последующей подачи в коллектор. За счет того, что крыльчатка оснащена лопастями, во время вращения ротора внутри рабочей полости создается зона низкого давления. В результате вращения ротора с крыльчаткой, входящая в тело прибора жидкость под действием законов физики, продолжает дальше, только уже интенсивнее с увеличенной скоростью.

Вместе с предохранительным клапаном, байпасом и расширительным блоком насос составляет единый комплекс оборудования – насосно-смесительный узел. В результате работы насосной группы в петлях водяных контуров создается оптимальное рабочее давление, благодаря которому вода поступает в каждый отопительный водяной контур с нужной скоростью и интенсивностью.

Сборка готового комплекта

Самый простой и надежный способ, но более дорогой — это купить готовый комплект насосно-смесительного узла и коллекторной группы. Руководство по сборке заводского комплекта содержит пошаговые инструкции, что позволяет собрать его своими руками даже неопытному мастеру.

Сборка готового комлекта насосно- смесительного узла и коллекторной группы

Подключение труб теплого пола к коллектору производится с учетом пропускной способности распределительных гребенок и составленной схемы с обозначением размеров труб, точек их соединения с элементами отопительной системы и местами укладки. Работы по подключению водяного контура проводят после установки коллектора и системы защиты (байпас, воздушный клапан).

По окончании работ, соединения проверяют на герметичность. Для этого коллектор для теплого пола с расходомером подключают к главному насосу, который нагнетает требуемое давление, и оставляют систему на 24 часа. Если за сутки не произошло изменение установленных параметров – смесительный узел можно смело эксплуатировать. Все проверки должны проводиться до укладки финишного напольного покрытия.

Если вы задались целью собрать систему распределения водяного теплого пола самостоятельно, а не покупать готовый комплект, то рассмотрим более дешевые варианты конструкций своими руками.

Из профильной металлической трубы

Коллекторная група из профильной трубы

Перед изготовлением коллектора необходимо составить схему с расположением всех элементов узла. В качестве материала изготовления лучше выбрать стальные трубы с квадратным типом сечения. Такой вид несложен в обработке, что существенно снижает трудозатраты на установку патрубков.

Коллекторы из профильной трубы применяются в отопительной схеме объектов с большим количеством контуров и гидравлическим разделителем. Параметры трубы квадратного сечения – 80*80 или 100*100 мм

Поэтапный процесс производства сборной конструкции распределительного узла выглядит следующим образом:

Сборка коллектора из металлической профильной трубы

Технические характеристики

Этот пункт статьи поможет вам сделать все необходимые расчёты и ответить на вопрос, как выбрать циркуляционный насос для тёплого пола.

Расчёт производительности насоса:

Pн – максимальная мощность нагревательного контура в кВт; t° пр.т. – стартовая температура жидкости на входе в обогревательную систему; t° обр.т. – температура жидкости на выходе из обогревательной конструкции.
Q = 0,86 x Pн / (t° пр.т. – t° обр.т.)

В случае, если в помещении требуется подсоединить не один контур, то стоит сложить все показатели по каждому из них.

Температурные показатели могут разниться, это происходит из-за следующих факторов:

  1. Длина отопительного контура. Естественно, чем длина больше, тем больше площадь обогрева должна быть. Нужно будет много энергии и температура на входе и выходе будет разная.
  2. Место нахождения здания. Многое зависит от климатических условий. Если помещение находится с северной стороны, то мощность насоса должна быть выше. Специалисты советуют покупать устройство с мощностным запасом 20-25 %.
  3. Производительность теплоизоляционного слоя. Если в момент работ по монтажу отопительного пола не соблюдались правила установки, то потери тепла будут очень высокие.

Хорошо это заметно на первых этажах зданий, когда неверная теплоизоляция приводит к значительной потери тепла на обогрев почвы. Данные эксплуатационные условия тоже могут стать причиной сильного расхода энергии тепла и снижения производительности системы, что будет увеличивать нагрузку на циркуляционный насос.

Когда производится подбор насосной группы для тёплого пола, учитывается и такой показатель, как напор потока. Напор должен быть такой, чтобы он смог осилить гидравлическое сопротивление теплоносителя в системе.

Гидравлический отпор зависит от общей контурной длины, диаметра, скорости движения воды. Производящие компании обычно указывают эти характеристики. Если подогрев делается вручную, то расчёт величины насосного напора ведётся по специальной формуле.

Формула для расчёта величины насосного напора:

Н – необходимый напор насоса; П – гидравлическое сопротивление погонного контурного метра; L – общая длина контура, которая включает также наземные системы управления; К – это желательный показатель запаса мощности циркуляционного насоса.
Н = (ПхL + ∑К) / (1000)

Особенности установки

В отопительных контурах стандартное место для циркуляционного прибора – перед котлом (на обратке). Место выбрано так, чтобы исключить чрезмерный нагрев изделия от проходящего через него теплоносителя. Для низкотемпературных теплых полов это не принципиально, и насос можно устанавливать в любой разрыв трубопровода.

На практике выбирается схема подключения на подаче за смесительным узлом. Объясняется это желанием максимально снизить завоздушивание рабочего контура и при возникновении воздушных пробок (из-за перепадов трубопровода по высоте, рабочих сбоев системы, нарушения герметичности соединений) эффективно их выдавить наружу.


Внешний вид конструкции

В двухуровневых постройках для обеспечения регулировки уровня обогрева на каждом этаже устанавливается по одному насосу. При включении оборудования в схему теплого пола желательно предусмотреть установку с двух сторон от него запорных вентилей. Это поможет заменять устройство и снимать его для ремонта либо обслуживания без слива жидкости из контура.

Зачем нужен насос

Особенностью водяного пола является то, что длина трубы может превышать 1 м при диаметре максимум 2 см. Таких контуров в системе несколько. Затрудняют циркуляцию жидкости и повороты, которых в системе достаточно много. Обеспечить хорошую циркуляцию можно только оснастив систему водяного теплого пола насосом

Остановимся подробнее на том, как правильно выбрать насос, и на какие моменты следует обратить особое внимание

Производители предлагают самые разные модели. Они отличаются функциональностью и, естественно, ценовой политикой. Не стоит останавливаться на бюджетных вариантах. Они не имеют дополнительных возможностей и, как правило, не долговечны.

Желательно, чтобы насос для теплого пола имел функцию переключения скоростей. Оптимальный вариант – трехскоростной насос. Это позволит поддерживать в системе нужную температуру. Вода подается в систему с определенной скоростью. Естественно, и движение по системе осуществляется с той же скоростью.

При понижении температуры в помещении теплоноситель будет отдавать больше тепла, а, следовательно, быстрее охлаждаться. И температура жидкости в трубах понизится. Чтобы этого не произошло нужно увеличить скорость подачи теплоносителя в систему. Таким типом устройства можно управлять вручную.

Если же хочется сделать все таким образом, чтобы система функционировала самостоятельно, то можно автоматизировать механизм. Сегодня для этого есть все необходимое.

Что касается типа оборудования, то для водяного пола лучше приобрести циркуляционный насос. Такое устройство подает жидкость в систему с заданной скоростью. При этом не образовывается избыточное давление.

Есть насосы с мокрым и сухим ротором. Первые не отличаются большой мощностью. Поэтому для большого помещения не подойдут. Максимальная квадратура, которая им по силам – 400 кв.м. К достоинствам такого типа оборудования можно отнести низкое потребление электроэнергии и надежность. Также следует отметить, что насосы с мокрым ротором работают очень тихо.

Если площадь помещения превышает 400 кв. м., то систему нужно оснастить наосом с сухим ротором. Во время эксплуатации такого агрегата необходимо систематически проводить техническое обслуживание. А именно, чистить и смазывать.

Еще один момент, на который стоит обратить внимание при выборе устройства – наличие выпускного вентиля. Если система теплого пола оснащена кранами для спуска воздуха, то наличие вентиля не является обязательным. Если же нет, то попавший в трубы воздух будет мешать циркуляции воды

Если же нет, то попавший в трубы воздух будет мешать циркуляции воды.

Отличаются насосы не только своими характеристиками, типом и функциональными особенностями, но и внешним видом. Производители предлагают насосы, корпуса которых изготовлены в чугуне, нержавейке или полимерном материале. Если система полностью герметична, то по большому счету можно выбрать любой вариант. Если же по поводу герметичности есть сомнения, то чугунный вариант не подойдет. Под воздействием воздуха металл начнет окисляться, что приведет к неисправности агрегата.

Особое внимание следует обратить на маркировку прибора и его габариты. Маркировка насосов предполагает наличие двух цифр, написанных через дробь. Первая указывает на диаметр входных или выходных отверстий

Значения указываются в миллиметрах. Вторая цифра указывает на высоту подъема. В маркировке присутствует еще одна цифра, написанная через дефис от первых двух. Она указывает на монтажную длину

Первая указывает на диаметр входных или выходных отверстий. Значения указываются в миллиметрах. Вторая цифра указывает на высоту подъема. В маркировке присутствует еще одна цифра, написанная через дефис от первых двух. Она указывает на монтажную длину.

Ну и, конечно же, стоит поговорить о производителях. Лучше всего себя зарекомендовали европейские фирмы. Экономить на оборудовании не стоит. Именно насос можно назвать «сердцем» системы. Поэтому есть смысл приобрести оборудование от немецких производителей.

Экономия за счет отопления теплым полом

Подогрев пола позволит нам наслаждаться высоким уровнем комфорта при низкой температуре воды в системе. Поскольку вся поверхность пола становится излучающей поверхностью, можно дать потребителю такое же чувство благополучия, даже если температура воздуха будет примерно на 2 ° C ниже. Потребитель чувствует, что он живет в среде, которая нагревается до 20 ° C — 21 ° C, на самом деле термометр показывает только 18 ° C. От окружающей среды меньше рассеивается тепло, что дает нам очень интересное энергосбережение, которое соответствует новым стандартам, которые касаются экономии энергии.

Такая низкая температура воды на входе также позволит использовать альтернативные источники энергии (солнечная энергия с использованием емкостей для хранения, энергия, вырабатываемая тепловыми насосами или извлечение из промышленных процессов). Изолирующая панель или системная плата ударной пластины выполняют важную функцию в звукоизоляции, поскольку она поглощает шум между различными этажами. Таким образом, если мы сравним эту систему с традиционной системой радиатора с точки зрения начальных затрат, мы должны принять к сведению этот важный компонент.

Коллекторная схема подключения

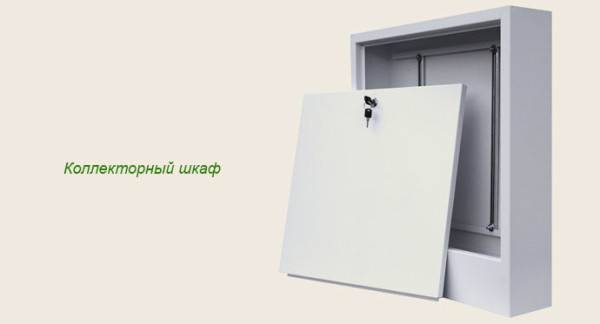

  • Коллекторный шкаф нужно установить в удобном для доступа месте, и в тоже время, чтобы он не мешался. Нужно подключить к нему трубы на подачу воды и «обратку», но перед этим нужно установить запорные вентили на коллектор.
  • Для удобства контроля температуры и давления, часто рядом с вентилями ставят термометр и манометр.
  • Для соединения подведенных труб к коллектору применяются компрессионные фитинги, которые крепятся резьбовым соединением.
  • При необходимости соединить разные диаметры труб, используются универсальные фитинги или переходники.

Самая простая схема подключения выглядит таким образом: один коллектор объединяет все трубы подачи воды, а второй – обратный ход. Сами коллекторы подключаются к трубам с теплоносителем.

Простая схема подключения через коллекторы на 5 контуров

Такой вариант не очень хороший, так как будет почти невозможно регулировать температуру подачи воды от котла. Максимум можно будет перекрыть запорный клапан, но это не решение проблемы. Тем более многие напольные покрытия нельзя нагревать свыше 30 градусов, регулировку температуры нужно предусматривать обязательно.

  • Полноценный вариант схемы будет иметь дополнительные элементы: насосно-смесительный узел или трехходовой смеситель, кран для слива воды, воздухоотвод и циркулярный насос.
  • Вместо запорных кранов, вы можете поставить термостатические смесители. За счет изменения объема стержня с парафином внутри него, он задает пропускную способность вентиля без резких скачков.
  • Насосно-смесительный узел требуется для добавления в подачу остывшей жидкости, для снижения общей температуры воды, чтобы она не превышала допустимые пределы.

Коллекторы в сборе

Трёхходовой смеситель

  • Также вместо насоса можно поставить трёхходовой смеситель, который будет выполнять точно такую же работу. Обычно его используют при хорошей циркуляции, которая не нуждается в дополнительном насосе.
  • Он устанавливается точно в таком же месте, у подачи горячей воды, а его третья сторона подключается к выводу через байпасс.
  • На коллектор подачи подключается воздухоотводчик для удаления пузырьков воздуха перед входом в систему. На нижний смесительный узел (обратку) крепится сливной кран, для удаления воды из системы при ремонте.

Трехходовой смесительный клапан

Циркулярный насос

Если температура воды в системе оптимальная, и смеситель не требуется, то вы можете поставить циркулярный насос для увеличения напора. Подключать его к центральному отоплению лучше к обратке.

Дело в том, что если подключить его на трубу подачи, он будет быстрее забирать воду из радиаторов центральной системы отопления, и они будут менее теплыми.

На видео в этой статье показана инструкция по подключению системы через циркулярный насос:
