Расчёт и установка коллектора для отопления

Устройство распределительного коллектора отопления

Распределительные гребенки для отопления в зависимости от подсоединяемых приборов могут иметь от 2 до 20 контуров, причем конструкция позволяет при необходимости это число увеличить. При производстве элементов гребенок используются материалы с высокой степенью сопротивления водяным примесям и внешним факторам. Обычно корпуса выполняются из нержавеющей стали или латуни.

Такие элементы обычно стоят довольно дорого, однако срок их службы достигает десятков лет. Простые и дешевые аналоги из полипропилена при этом по всем параметрам проигрывают изделиям из металла

При выборе коллектора необходимо обращать внимание на максимально возможное давление, пропускную способность, количество точек соединения и допустимость монтажа вспомогательных устройств

Каждая точка подключения может оснащаться выпускными вентилями или отсекающими или регулировочными кранами. С их помощью можно перекрывать необходимую ветку при обслуживании или ремонте не перекрывая основной поток теплоносящей жидкости.

Для контроля тепловых процессов в отдельных помещениях на корпус гребенки могут монтироваться воздуховыпускные и сливные клапана, тепловые счетчики и расходомеры.

Коллекторная система имеет довольно простой принцип функционирования. После котла отопления разогретый теплоноситель проистекает в подающую гребенку. Во внутренней части коллектора она замедляет движение. Это обеспечивается увеличенным (по отношению к магистральному) диаметром внутренней части устройства. Затем теплоноситель равномерно распределяется между отдельными ветками подключения. Поступая в патрубки подключения, имеющие диаметр меньше чем коллектор, теплоноситель продолжает движение к устройствам, непосредственно обогревающим помещение.

Все элементы, будь то сетка теплого пола, радиатор или водяной конвектор, получают теплоноситель равной температуры, это достигается настройкой специальных расходомеров, которые контролируют объем подачи теплоносителя в каждую ветку. Например, чтобы чтобы достигнуть одинаковой температуры теплого пола в ближней и дальней комнате, необходимо так настроить соответствующие расходомеры, чтобы в ветке ближней комнаты теплоноситель медленнее перемещался по трубам, а в ветке дальней комнаты быстрее.

После отдачи тепла, жидкость двигается по трубопроводу в сторону обратной гребенки с последующим направлением к котлу отопления.

Какой бы вид не имела бы отопительная система любого дома, в ней практически всегда присутствуют радиаторы отопления. Самым востребованным и популярным типом коллекторов, являются устройства, распределяющие тепловые потоки к радиаторам.

Радиаторный распределительный узел обычно состоит из двух связанных друг с другом распределительных гребенок. Первая направляет жидкость к радиаторам, вторая возвращает к котлу. Такие коллекторы, как правило, не снабжают дополнительным оборудованием и приборами, в целях экономии.

По виду подсоединения коллекторы можно разделить на устройства с верхним, нижним, боковым или диагональным подключением. Чаще других используется нижний способ подключения. В этом случае удается скрыть контуры под декоративными деталями пола, и максимально использовать достоинства индивидуального отопления.

Если дом имеет несколько этажей, коллекторный узел для радиаторов устанавливается на каждом уровне. Местом установки может служить специальное технологическое углубление или щит, обеспечивающие свободный доступ к гребенке.

В идеале, все ветки подключения должны иметь одинаковую протяженность. Если выдержать единую длину контуров невозможно, то на каждый из них можно установить индивидуальный насос, поддерживающий циркуляцию теплоносителя. По такой схеме обычно оборудуются теплые водяные полы, каждая ветка которых оснащается не только собственным насосом, но и автоматикой.

Устройство коллекторного отопления

В строительстве широко применяется лучевая схема отопления. Здесь к каждому радиатору прокладываются отдельные трубопроводы. Это позволяет регулировать температуру воздуха в каждом теплообменнике.

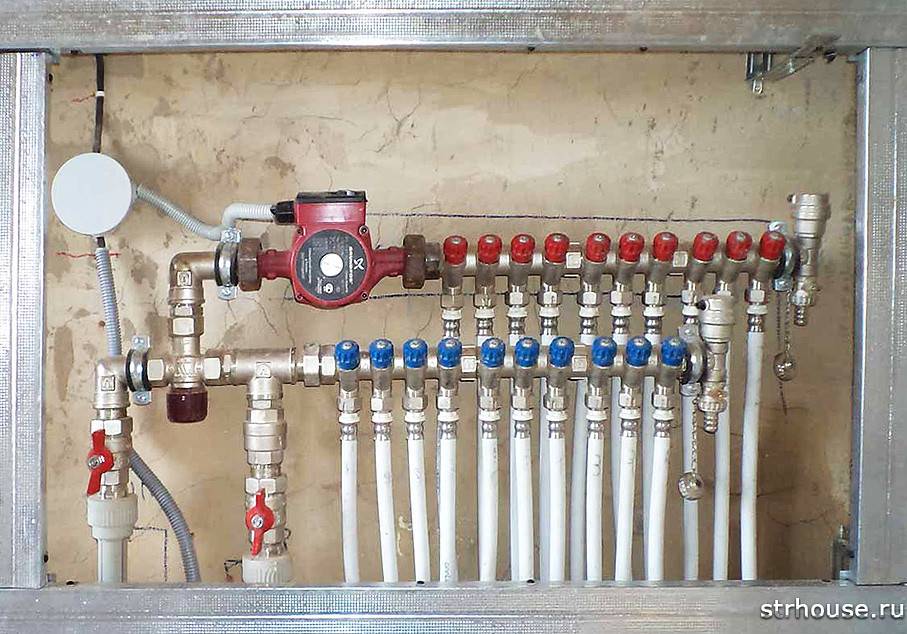

Фото 1. Коллектор для отопительных систем. Стрелками показаны составные части устройства.

Именно в лучевой системе используется коллектор. Он обладает следующими характеристиками:

• Обеспечивает автоматическое выведение воздуха из отопительной системы.
• Отключает отдельный радиатор.
• Отключает группу радиаторов при необходимости.
• Раздаёт нагретый теплоноситель радиаторам и трубам тёплого пола.
• Возвращает охлаждённый теплоноситель трубам отопительного котла.

В лучевой системе также используется по меньшей мере 2 гребёнки, совокупность которых называется коллекторной. Одна гребёнка отвечает за нагретый теплоноситель, вторая — за охлаждённый.

Справка. Отключать отопительные приборы может не только коллектор, но и отдельные краны, которые находятся непосредственно на радиаторе.

На корпусе гребёнки устанавливаются расходометр или терморегулятор и другие элементы.

Как выбрать место для установки?

В многоэтажных зданиях коллекторные группы должны устанавливаться на всех этажах, это упрощает проверку исправности приборов и регулирование их работы.

Монтируют группы в специальных нишах, которые расположены на небольшой высоте от пола.

В нише также помещаются гребёнки и арматура.

При отсутствии ниш коллекторные группы размещают в любых помещениях, обладающих необходимой влажностью. Для таких целей подходят коридор, чулан, кладовка.

Оборудование закрывают специальными шкафчиками, накладными или встраиваемыми. В их боковых стенках проделывают отверстия для труб.

Расчёт системы

Формула расчёта коллекторного отопления выглядит следующим образом:

S0 = S1 + S2 + S3 + Sn.

В этой формуле S1 — Sn — площадь сечения отходящих веток, где n — число ветки. S0 — площадь сечения гребёнки.

Перед применением формулы определяются с количеством отопительных контуров, выполняют чертёж и только потом проводят расчёты.

После применения формулы составляется окончательная версия схемы, в которой учтены дополнительные устройства и указана каждая отдельная группа трубопроводов.

Как рассчитать правильный диаметр труб?

Чтобы создать эффективный коллектор отопления, недостаточно лишь построить схему. Нужно также определить правильный диаметр труб.

При выборе труб учитывают:

• Гидравлические потери. Если в системе применяются трубы разного диаметра, то это неизбежно приведёт к гидравлическим потерям.
• Скорость движения теплоносителя. Вода не должна остывать до того, как достигнет последнего радиатора.
• Объем теплоносителя. Трубы с большим диаметром снижают потери жидкости, но в то же время это увеличивает затраты на нагрев теплоносителя.

Важно также правильно провести расчёты, это поможет повысить эффективность всей системы теплоснабжения. Формула для расчёта следующая:

Формула для расчёта следующая:

m = P x V

При вычислении оптимального диаметра труб рекомендуется воспользоваться специальными программами. Они сделают результат более точным.

Делаем чертеж

Теперь берем листок бумаги в клеточку или миллиметровку и чертим на ней схему наш распределительный коллектор, который вы будете изготавливать своими руками. При этом расстояние между контурами берем на наше усмотрение. Например, минимум — это 100 мм, а удобный максимум 200 мм. Так же необходимо определить расстояние между подачами и обратками контуров отопления и котлов. Здесь так же минимум 100 мм, а максимум должен быть одинаковым с расстояниями между контурами или намного меньше, чтобы визуально выделить контуры.

Но если вы хотите смонтировать заводские насосные станции или модули подмеса, то определяете их модели и берете точные размеры, которые и переносите на чертеж.

Рассмотрим черчение схемы коллектора на самой распространённой модели коллектора  в шесть контуров.  Сначала чертим сам коллектор подачи и обратки.

Далее задействуем торцы коллектора. Это может быть котел напольный или бойлер косвенного нагрева. Сразу ставим размеры резьб.

Теперь чертим контуры отопления и других котлов. Сразу проставляем размеры между контурами и размеры резьб подключения. Можно подписать эти контуры и подключения котлов что бы не забыть и ничего не перепутать.

Далее размещаем резьбы дополнительного оборудования и ставим размеры.  Это резьбы заполнения системы, слива системы, расширительного бака, блока защиты и термометров в лицевой части коллектора.

Еще раз все проверяем и при необходимости делаем корректировки, и переносим чертеж на другой чистовой листок. Это и будет отправная точка для точного изготовления распределительного коллектора своими руками.

После нанесения чистового чертежа коллектора считаем необходимый материал и ставим приблизительные или точные цены. Это удобно делать в программе Excel.

После составления сметы коллектора закупаем материал, готовим инструмент и приступаем к изготовлению коллектора.

Правила подбора комплектующих

Выполнив все расчеты, следующим действием будет подбор необходимого комплекта механизмов. Самый простой набор состоит из запорной арматуры. Однако с таким устройством сложно регулировать мощность отдельных отопительных линий.

Для решения этой задачи на подающую гребенку устанавливают кран-буксы, посредством которых возможна плавная настройка. На обратный коллектор монтируют ротаметры.

Для теплых водяных полов схема комплектации будет отличаться. Для сборки потребуются такие элементы:

1. Запорно-регулирующий клапан. Монтаж производится на соединительные патрубки. С помощью этой арматуры осуществляется полная или частичная остановка притока теплоносителя. Рекомендуется применять автоматическую модификацию.
2. Ротаметры. Такие элементы монтируют на обратный коллектор. Они выполняют аналогичную функцию, как и предыдущий элемент, только в обратном трубопроводе.
3. Узел подмеса. Посредством микширования потоков горячей и холодной воды оптимизируется заданный рабочий режим обогрева.

Комплект коллектора обязательно оснащается группой безопасности во главе с манометром, воздушным клапаном, термостатом и циркуляционным насосом. Он может быть дополнен сервоприводами, управление которыми воспроизводится через контрольный электроблок. Таким образом, работа системы может быть автоматизирована.

Трубы для частного и многоквартирного дома

Существуют различные отопительные системы, и в каждом конкретном случае трубы должны соответствовать индивидуальным особенностям проектируемого строения.

Индивидуальное строительство

В России и странах СНГ используются три вида отопительных систем, каждая из которых имеет свои особенности.

Ленинградка

С ее помощью можно отлично организовать отопление любого дома, существенно сэкономить на покупке материалов и снизить затраты на монтажные работы. Эта схема позволяет регулировать температурный режим в каждой отдельной комнате, создавая оптимальные условия проживания.

В системе отопления «Ленинградка» используются следующие диаметры труб:

1. Магистральная: 20–25 мм (одноэтажный дом) и 30–40 мм (двухэтажный и выше).
2. Для подключения радиатора: 13–16 мм.

Чтобы регулировать подачу тепла на каждый радиатор, можно установить вентиль на трубе подключения.

Петля Тихельмана

Для этой системы свойственны следующие положительные особенности: стабильность в процессе эксплуатации и равномерный прогрев всех радиаторов. Эту схему подключения отопительных приборов называют еще попутной. Подача теплоносителя заканчивается на последнем радиаторе. Обратка начинается сразу от первой батареи. Петля Тихельмана может использоваться с одинаковой эффективностью на больших и малых площадях.

Тупиковая

В этой системе ближний к котлу радиатор прогревается сильнее, а последний получает теплоносителя меньше других. Для тупиковой схемы количество радиаторов в каждом плече ограничено. Трубы используются такие же, как в Ленинградке.

Система отопления многоквартирного дома

В настоящее время для многоквартирного дома обычно используется система центрального отопления. Вода поступает в нее от ТЭЦ (или других поставщиков). Проектируется система таким образом, чтобы обеспечить одинаковое давление теплоносителя в магистральных трубах на всех этажах дома .

Диаметры труб отопления в многоквартирном доме:

1. На входе, в подвале — 100 мм.
2. Лежаки, распределяющие теплоноситель по подъездам — 50–76 мм. Параметр зависит от размеров здания, и от того, на какое расстояние транспортируется теплоноситель и сколько отводов будет у трубопровода.
3. Диаметр стояков — 20 мм.

Обратка выполняется по возрастающей — 20–50–76–100 мм. Используются различные водяные контуры: однотрубные и двухтрубные.

Согласно СНИПам и ГОСТам, система отопления многоквартирного дома должна обеспечивать нагревание воздуха в зимний период внутри всех жилых помещений до 20-22 градусов Цельсия.

Виды гребенок для отопления

В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:

• коллектор для котельной;
• гидрострелка;
• локальные гребенки.

Распределительный коллектор отопления для котельной

Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими насосами для циркуляции жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.

В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.

Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.

Гидрострелка

Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур отопительного котла, а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.

Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.

Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:

Распределительная гидрострелка позволяет:

• не допускать резких колебаний температур, снижающих ресурс системы;
• сохранять объем воды в теплообменнике котла на постоянном уровне;
• поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.

Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.

Гребенка для отопления

Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор теплого пола, коллектор радиаторов отопления).

Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.

Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.

Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.

И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.

Принцип работы распределительного коллектора отопления

Надо сказать, что распределительная гребенка системы отопления представляет собой элемент, чья конструкция простая донельзя. Это 2 коллектора увеличенного диаметра со штуцерами для присоединения отопительных контуров, врезанными в его стенки перпендикулярно. Все коллектора заводского изготовления делаются из стали, при этом трубы могут как соединяться между собой, так и поставляться отдельно.

Для справки. Многие сторонники отопительных систем из полипропилена стараются из него же собрать своими руками и гребенку, чтобы не тратить деньги на заводские изделия. Подобное решение имеет право на жизнь, но применяться может не всегда, о чем будет сказано далее.

Задача гребенки – обеспечить подачу требуемого количества теплоносителя в несколько контуров с различным гидравлическим сопротивлением и расходом. Простая ситуация: двухэтажный коттедж с радиаторной системой отопления плюс пристройка с бассейном и отдельным домиком для персонала. Здесь не обойтись без разделения на ветви – это первый момент. Если 2 этажа можно обогревать одной системой, то пристройки и дополнительные домики ею обхватить не удастся.

Второй момент заключается в том, что где бы ни располагалась котельная, гидравлическое сопротивление ветвей будет слишком разным из-за различной протяженности и тепловой нагрузки. Значит, их надо присоединить к устройству, способному решить вопрос, — коллектору. Его принцип действия такой: теплоноситель, приходящий по магистрали от котла, попадает в трубу большого сечения, в результате чего его скорость значительно снижается, как и сопротивление данного участка.

Поскольку присоединительные патрубки имеют сечение втрое меньшее, нежели у коллектора, то у теплоносителя появляется возможность одинаково хорошо поступать в каждый контур и двигаться к радиаторам. Если бы диаметр трубы гребенки был равен подающей магистрали от котла, то львиная доля расхода воды пришлась бы на одну ветвь, а циркуляция в остальных была недостаточной.

Как правило, заводской распределительный коллектор отопления – это единая конструкция, где соединительными элементами выступают длинные патрубки обратки, проходящие насквозь через гребенку подачи. При этом тот и другой теплоноситель не контактирует друг с другом, как это показано на схеме устройства гребенки:

По такому же принципу осуществляется и сбор охлажденной воды из всех отопительных колец в один коллектор, откуда она успешно перемещается обратно в теплогенератор. Минимальное число присоединяемых потребителей – 2 (как на схеме), максимальное – 8.

Расстояние от системы до важных объектов

Для расчета расстояния от деталей наружной сточной системы необходимо учитывать тот факт, что даже аварийная ситуация на трубопроводе не должна причинить вреда экологической обстановке. По этой причине, на основе действующих санитарных норм и правил, прописанных в СНиП, минимальное значение расстояния до важных объектов должно быть таким:

1. Не менее 5 метров от септика до ближайшего жилого дома.
2. 30 метров от канализации до ближайшего водоема.
3. 20 метров до скважины с питьевой водой или колодца.
4. 3 метра до дерева.
5. Не менее 20 метров до дороги или границы участка.
6. Не менее 20 метров до реки или ручья.

Выполнения вышеназванных санитарных норм находится под контролем органов власти, а также санэпидемстанции. В случае выявления несоответствий на участке, собственник может быть привлечен к административной ответственности. При этом канализационную систему придется полностью переоборудовать согласно действующим правилам.

Также стоит отметить, что в нормативах отсутствует пункт, регулирующий глубину септика. По этой причине в процессе его оборудования ориентироваться необходимо на трубу, подходящую к корпусу под наклоном. По вопросу глубины промерзания особо заморачиваться не стоит, потому что внутри септика постоянно поддерживается плюсовая температура за счет органического разложения стоков.

Основные принципы составления проектов схемы разводки

Когда проектируется коллекторная разводка отопления, все необходимое оборудование подбирают, исходя из конкретных задач, но существует несколько рекомендаций от специалистов:

1. В городских квартирах категорически не рекомендуется применять коллекторные системы. Дело в том, что реализовать такую схему в многоэтажном доме проблематично (прочитайте: “Схема отопления многоэтажного дома – как происходит подача в системе отопления высотных домах”). Если отключить отопительные приборы от стояков и смонтировать несколько гребенок, теплообеспечение в собственных помещениях не пострадает, а вот у соседей, батареи которых запитаны на этой же ветке, значительное падение перепада и температуры обратки приведет к холоду в их квартирах.
   Поскольку радиаторы станут практически холодными, реакция соседей будет незамедлительной – это визит сотрудников жилищной организации, составление соответствующего документа о самовольном и недопустимом изменении конфигурации отопительной системы. Результат однозначен – вынужденная переделка, которая обойдется в значительную сумму.
2. Автоматические воздушники монтируют непосредственно на гребенки.

Имеют место и другие особенности не только в том случае, когда создается коллекторное отопление своими руками, но и обустраиваются отопительные системы других типов:

• в контуре обязательно должен присутствовать расширительный бак, объем которого не может составлять менее 10% всего объема теплоносителя. Можно, чтобы он был больше, так как неблагоприятных последствий от этого не будет. Поскольку стоимость расширительных бачков вполне доступна, на них экономить не имеет смысла;
• размешать расширительный бак следует на обратке по ходу движения теплоносителя перед циркуляционным насосом. Когда используют гидрострелку, устройство располагают перед основным насосом, который обеспечивает циркуляцию воды в малом контуре. Такое месторасположение объясняется тем, что мембранные баки для недопущения колебаний давления в контуре нужно устанавливать там, где турбулентность водяного потока минимальна;
• что касается места монтажа циркуляционного насоса в отдельно взятом контуре, то это не имеет особого значения, но нахождение его на обратке увеличит ресурс устройства по причине более низкой рабочей температуры. Насос размещают таким образом, чтобы вал располагался строго горизонтально.

Коллекторы для отопления: разновидности устройств

Не существует стандартной конфигурации отопительного коллектора. Устройство может быть выполнено в любой модификации, что позволяет адаптироваться под разнообразные отопительные системы с разным типом прибора и количеством контуров. Гребенка имеет от 2 до 12 контуров, от данного показателя зависит цена коллектора отопления. В процессе эксплуатации количество задействованных ответвлений может варьироваться.

По техническим характеристикам распределительные узлы отопления можно разделить на такие типы коллекторов: солнечные, с гидрострелкой и радиаторные. По количеству элементов системы различают простые и усовершенствованные модели. Первый вариант не оборудован дополнительными приборами для управления работой устройства и для ее регулировки. Он представлен простой гребенкой с несколькими ответвлениями, каждую из которых можно отключить. В такой системе не предполагается осуществления контроля над температурой и объемом теплоносителя.

Усовершенствованные изделия снабжены регуляторами давления, температуры, датчиками давления, блоками контроля подаваемой воды, термостатами для автоматической подстройки давления, электронными смесителями и клапанами для регулирования подачи холодной и горячей воды, воздухоотводчиками для выпускания из труб пузырьков воздуха.

Обратите внимание! Комплектация коллекторного узла может изменяться в зависимости от определенных требований к системе, что отражается на функциональности и стоимости установки

Устройство коллектора отопления

Его несложно понять, если рассмотреть наиболее простую модификацию изделия.

Как видно из рисунка, к такому коллектору можно подключить лишь 2 контура отопления.

Более сложные варианты. Например, на 3 отдельные «нитки».

Недостаток таких распределителей – невозможность регулировки подачи теплоносителя в каждый контур. Поэтому для жилого строения, в котором есть целый ряд разнотипных помещений, в которых необходимо поддерживать различную температуру, целесообразно использовать более совершенные модификации коллектора. На рисунках показаны некоторые варианты такого инженерного решения.

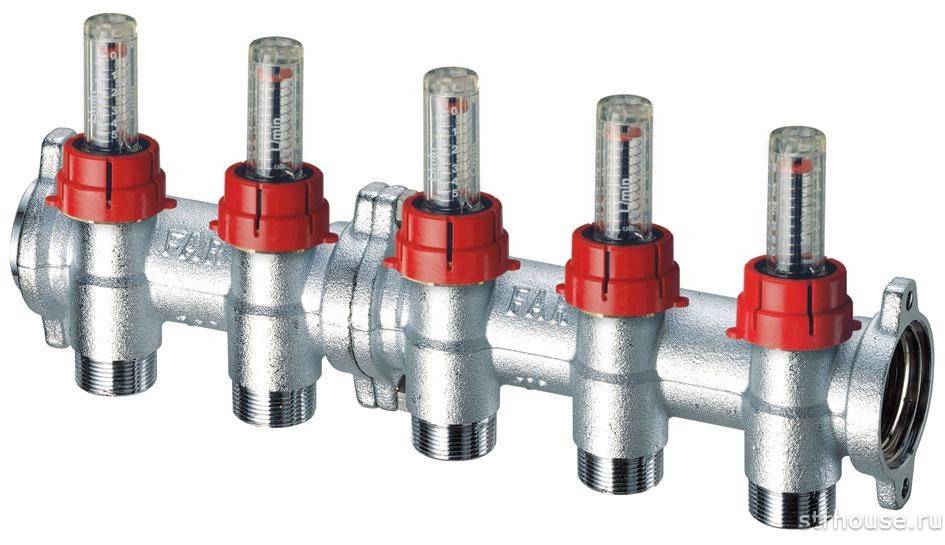

На фото ниже – коллектор со встроенными расходомерами.

Коллекторное отопление

В коллекторном отоплении каждый прибор имеет свою независимую подводку. Это дает возможность регулировать температуру отдельного взятого радиатора или вовсе исключить его из оборота теплоносителя (отключить). Узел системы – именно коллектор, который имеет вид гребенки. В нее входит главные магистрали подачи и обратки, и выходят второстепенные разводки трубопроводов. Коллекторная водяная система отопления может быть как одно-, так и двухконтурной.

Плюсы:

• Возможность настройки оптимальных параметров воздуха в помещении. То есть, каждый отопительный прибор контура управляется независимо и централизовано. Если в помещении стало жарко, по каким – либо причинам (пришло много гостей, появился дополнительный источник тепла прочее), температуру в радиаторе можно снизить, при этом не нарушить микроклимат в других комнатах дома. Вообще в разных помещениях можно создать разные температуры. Это позволяет сэкономить на энергоресурсах.
• Применение в монтаже системы трубопроводов малых диаметров. Каждая ветка, которая выходит из коллектора, живит один отопительный прибор или малую группу. Из этого следует, что напор в трубопроводах не очень высокий (но допустимый). Небольшой диаметр трубопроводов определяет хорошую эстетичность отопительной системы. Ее элементы не выпирают и не загромождают помещение.

Минусы:

• Большая затрата расходного материала при монтаже (в отличие от последовательной схемы подключения отопительных приборов в системе обогрева). Чем сложнее конфигурация подключения отдельных элементов, тем меньше экономия.
• Сам узел коллектора выглядит не эстетично, громоздко. Чтобы он сильно не кидался в глаза, его нужно прятать.
• В коллекторной системе отопления без монтажа циркуляционных насосов (на подаче и обратке) не обойтись. Силы гравитации для нормального обращения теплоносителя в контуре не достаточно. Покупка и установка циркуляционных насосов – это также не малые дополнительные расходы.
• Энергозависимость. Мало того, что циркуляционные насосы ударят по бюджету, так это еще не все. Внеплановое выключение света на поселке может привести к сбою работы отопительной системы, а в зимнее время – замерзанию теплоносителя внутри трубопроводов. Это все из – за того, что насосы питаются от электричества.
• Специалисты не рекомендуют монтировать коллекторные системы отопления в городских квартирах.

Производители предлагают на строительном рынке множество различных моделей коллекторов. Среди них есть приборы с максимальным набором элементов. Часть подачи теплоносителя оснащена расходомерами. С помощью этих приборов можно регулировать поток воды в контуре. Это делают для того, чтобы уравновесить давление в системе. Часть обратки теплоносителя оснащена термодатчиками. С помощью данных приборов регулируется температура в радиаторах отопления. Система позволяет автоматически контролировать нагрев каждого отопительного прибора. Термодатчики для коллекторной системы могут быть также разными. Часто используют латунные элементы с дюймовым проходом. Термодатчики имеют заглушки на обратке. Это позволяет, если возникла такая необходимость, подключить к системе дополнительные элементы.

Есть люди, которые изготавливают гребенки своими руками. Этого делать настоятельно не рекомендовано. Гребенки должны монтировать квалифицированные специалисты, которые имеют достаточно знаний и навыков, и выполнят работу согласно действующим на данный момент строительным нормам и правилам. После установки системы проводят гидравлические испытания. Игнорирование строительных норм и правил при монтаже приводит к негативным последствиям, вплоть до порывов системы и несчастных случаев.

Место для установки коллектора определяется на этапе проектирования отопительной системы. Если в доме несколько этажей, на каждом отводиться место для коллекторного блока. Чаще всего в стене делают для этого специальную нишу на небольшой высоте от уровня пола, но так, чтобы маленькие дети или животные не могли добраться в нее. Гребенка должна устанавливаться в помещении с допустимой влажностью воздуха (кладовая, коридор прочее).

Устройство может быть прикреплено прямо на стену, если оно монтируется в подсобном помещении или размещается в специально отведенном для этого шкафу (имеется ввиду металлический ящик с дверкой).
