Как работают гибкие солнечные батареи: особенности конструкции

Существующие разновидности

Классифицируются солнечные батареи по мощности вырабатываемого электричества, которая зависит от площади панели и ее конструкции. Мощность потока солнечных лучей на экваторе достигает 1 кВт, тогда как в наших краях в облачную погоду она может опускаться ниже 100 Вт. В качестве примера возьмем средний показатель (500 Вт) и в дальнейших расчетах будем отталкиваться от него.


Наручные часы Citizen Eco-Drive с солнечной батареей вместо циферблата

Самым низким коэффициентом фотоэлектрического преобразования обладают аморфные, фотохимические и органические фотоэлементы. У первых двух типов он равен примерно 10 процентам, а у последнего – всего лишь 5 процентам. Это означает, что при мощности солнечного потока в 500 Вт солнечная панель площадью один квадратный метр будет вырабатывать соответственно 50 и 25 Вт электроэнергии.


Монтаж солнечных панелей на крыше жилого дома

В противовес вышеупомянутым типам фотоэлементов выступают солнечные батареи на основе кремниевых полупроводников. Коэффициент фотоэлектрического преобразования на уровне 20%, а при благоприятных условиях — и 25% для них привычное дело. Как результат, мощность метровой солнечной панели может достигать 125 Вт.

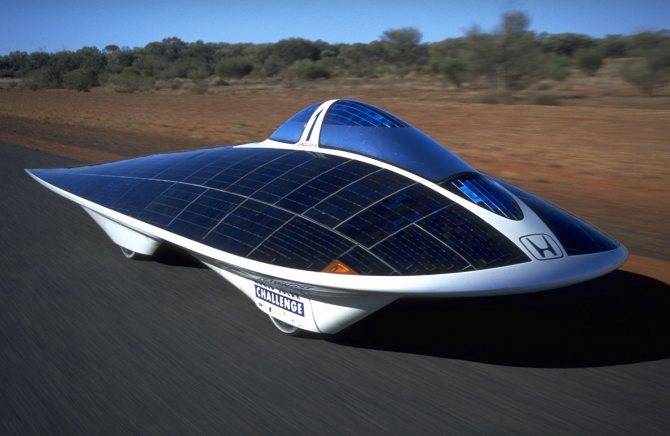

Гоночный электромобиль Honda Dream на солнечных батареях появился еще в 1996 г.

Конкурировать по мощности с кремниевыми солнечными батареями способны разве что решения на основе арсенида галлия. Используя это соединение, инженеры научились создавать многослойные фотоэлементы с КФП свыше 30% (до 150 Вт электричества с квадратного метра).


Портативная солнечная панель Solarland мощностью 130 Вт и стоимостью $860

Если же говорить о площади солнечных батарей, то существуют как миниатюрные «пластинки» мощностью до 10 Вт (для частой транспортировки), так и широченные «листы» на 200 Вт и более (сугубо для стационарного использования).


Беспилотный самолет, разработанный NASA Ames Research Center, способен на солнечной энергии пролететь от восточного побережья США до западного

На работу солнечных батарей может негативно влиять ряд факторов. К примеру, с ростом температуры снижается КФП фотоэлементов. Это при том, что солнечные батареи как раз-то и устанавливают в жарких солнечных странах. Получается своеобразная палка о двух концах.


Солнечную батарею Voltaic можно носить у себя за спиной

А если затемнить часть солнечной панели, то неактивные фотоэлементы не только прекращают вырабатывать электричество, но и становятся дополнительной, зловредной нагрузкой.


«Солнечное дерево – культурный и одновременно научный символ австрийского городка Глайсдорф

Из чего сделаны

Чтобы изучить устройство солнечной батареи, нужно разобраться в основных разновидностях, так как технология производства имеет существенные различия в зависимости от используемого сырья:

  1. Батареи CdTe. Теллурид кадмия применяется при изготовлении пленочных модулей. Слоя в несколько сотен микрометров хватает для того, чтобы получить КПД порядка 11% или немного выше. Это откровенно низкий показатель, зато в пересчета на 1 Ватт мощности себестоимость электроэнергии получается как минимум на 30% дешевле, чем у традиционных вариантов из кремния. При том, что данная разновидность намного тоньше и легче.
  2. Тип CIGS. Аббревиатура обозначает, что в состав входят медь, индий, галлий и селен. Получается полупроводник, который также наносится небольшим слоем, но в отличие от первого варианта тут эффективность на порядок выше и составляет 15%.
  3. Типы GaAs и InP отличает возможность нанесения тонкого слоя в 5-6 мкм, при этом КПД будет составлять около 20%. Это новое слово в технологиях добычи электроэнергии из солнечного света. Благодаря высоким рабочим температурам батареи могут сильно нагреваться без потери эксплуатационных характеристики. Но из-за того, что при производстве используются редкоземельные материалы, себестоимость этого типа высока.
  4. Батареи с квантовыми точками (QDSC). В них в качестве поглощающего материала для преобразования солнечной энергии используются квантовые точки вместо традиционных объемных материалов. За счет особенностей настройки запрещенных зон можно делать многопереходные модули, поглощающие солнечную энергию более эффективно.
  5. Аморфный кремний наносится методом испарения и имеет неоднородную структуру. Он не отличается высокими показателями КПД, но однородная поверхность очень хорошо поглощает даже рассеянный свет.
  6. Поликристаллические варианты изготавливаются путем плавления кремния и его охлаждения при определенных условиях, чтобы получить однонаправленные кристаллы. Одно из самых распространенных решений благодаря дешевизне производства и неплохим показателям КПД.
  7. Монокристаллические элементы состоят из цельных кристаллов, разрезанных на тонкие пластинки и легированных фосфором. Самое долговечное решение, у которого низкие показатели деградации и срок службы, составляющий как минимум 30 лет, но чаще всего больше на 10-15 лет.


Батареи из теллурида кадмия – одни из самых выгодных по себестоимости киловатта электроэнергии.

Кстати! Эффективность того или иного варианта зависит от технологии производства, поэтому ее нужно уточнять.

Виды солнечных батарей

Все солнечные панели кажутся на первый взгляд одинаковыми – покрытые стеклом темные элементы с металлическими полосками, проводящими ток, помещенными в алюминиевую раму.

Но, солнечные батареи классифицируют по мощности вырабатываемого ею электричества, зависит которая от конструкции и площади панели (они могут быть миниатюрными пластинками с мощностью до десяти ватт и широкими «листами» на двести и более ватт).

Кроме этого, различаются они по типу образующих их фотоэлементов: фотохимические, аморфные, органические, а также созданные на основе кремниевых полупроводников, у которых коэффициент фотоэлектрического преобразования в несколько раз больший. Следовательно, больше и мощность (особенно во время солнечной погоды). Конкурентом последних может быть солнечная батарея на основе арсенида галлия. То есть, на рынке сегодня встретить можно пять типов солнечных батарей.

Они отличаются материалами, используемыми для их изготовления:

1. Панели из поликристаллических фотоэлектрических элементов, с характерным синим цветом солнечной панели, кристаллической структурой и КПД, равным 12-14%.

Поликристаллическая панель

2. Панели из монокристаллических элементов – более дорогие, но и более эффективные (КПД – до 16%).

Монокристаллическая панель

3. Панели солнечные из аморфного кремния, у которых КПД самый низкий – 6-8%, но вырабатывают они наиболее дешевую энергию.

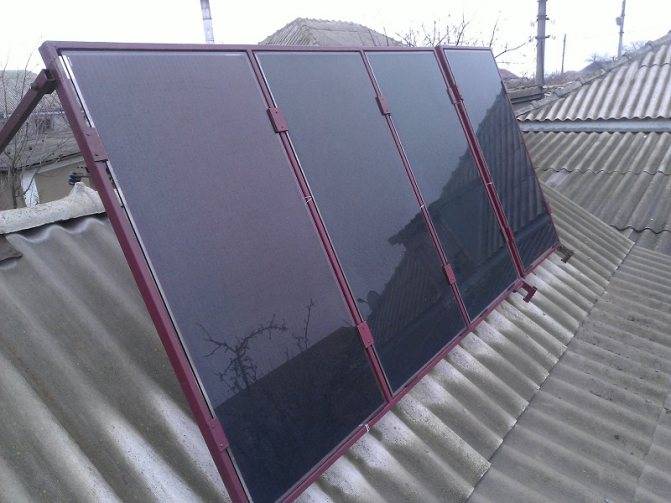

Панель из аморфного кремния

4. Панели из теллурида кадмия, создаваемые по пленочным технологиям (КПД – 11%).

Панель, в основе которой лежит теллурид кадмия

5. Наконец, солнечные панели на основе полупроводника CIGS, состоящего из селена, индия, меди, галлия. Технологии их получения тоже пленочные, но КПД доходит до пятнадцати процентов.

Панель солнечная на основе CIGS

Кроме этого, панели солнечные могут быть гибкими и портативными.

Устройство панелей

Растущая в цене электроэнергия поневоле заставляет задуматься об экономии. И отличной альтернативой в данном случае считаются природные источники энергии. Оптимальным решение для частного дома является альтернативная электростанция – солнечная батарея.

Изначально может показаться, что вся система солнечной батареи слишком большая, а принцип ее работы невероятно сложен. И чтобы понять, как функционирует солнечная батарея в деле, необходимо детально рассмотреть ее конструкцию.

В действительности гелиосистема устроена довольно просто и состоит из четырех основных элементов.

  • Солнечная батарея – по форме и размерам представляет собой прямоугольную панель с определенным количеством пластинок. В основу солнечной батареи входят полупроводниковые материалы. Миниатюрные преобразователи собираются в модули, а модули – в единую систему гелиоколлектора.
  • Контроллер – выполняет функцию посредника между солнечным модулем и аккумулятором. Он необходим для отслеживания уровня заряда аккумулятора. Его роль крайне важна во всей цепи – контроллер не дает закипать или падать электрическому потенциалу, который необходим для стабильного функционирования всей системы.
  • Инвертор – преобразует постоянный ток солнечного модуля в переменный 220-230 вольт. Гибридный сетевой инвертор может использовать для своей работы как постоянный, так и переменный ток. Но стоит учитывать, что для работы инвертора тоже необходима энергия, и его расход составляет порядка 30% потерь на преобразование. И в пасмурную погоду или в темное время суток вся энергия для работы будет расходоваться из аккумулятора. То есть если аккумулятор разрядится, то инвертор перестанет работать.
  • Аккумулятор – преобразованная в электричество солнечная энергия не всегда используется в доме в полном объеме. Излишки могут накапливаться в аккумуляторе и использоваться в темное время суток и в пасмурную погоду.

Но перед тем как приступить к выбору и установке солнечной батареи на крыше, необходимо разобраться в принципах работы устройства, а также рассчитать рабочие узлы гелиосистемы.

Технические характеристики

Основным элементом каждой солнечной батареи является фотоэлектрический преобразователь.

В массовом производстве используется три типа элементов из кремния.

  • Монокристаллические – искусственно выращенные кремниевые кристаллы нарезаются на тонкие пластины. В основу модуля входит очищенный чистый кремний. Поверхность больше похожа на пчелиные соты или небольшие ячейки, которые соединяются между собой в единую структуру. Готовые маленькие пластинки соединяются между собой сеткой из электроводов. В данном случае процесс производства более трудоемкий и энергозатратный, что отражается на конечной стоимости солнечной батареи. Но монокристаллические элементы обладают большей производительностью, а средний КПД составляет около 24%. Срок службы монокристаллических батарей больше, они прослужат в среднем около 30 лет.
  • Поликристаллические – в основе кремниевый расплав. Такие модули считаются оптимальным решением для жилого частного дачного дома. Несколько кристаллов из кремния объединяются в один фотоэлемент. Поверхность поликристаллической солнечной батареи имеет неоднородную поверхность, из-за чего хуже поглощает свет. И КПД, соответственно, ниже, находится в пределах 20%. Срок службы поликристаллической панели составляет 20-25 лет. Они имеют характерное отличие – темно-синий цвет покрытия. Такие модули дешевле аналогов, что позволяет окупить всю систему примерно за 3 года.
  • Тонкопленочные – имеют гибкую подложку, что позволяет монтировать батарею на любую поверхность с углами и изгибами. Тонкий слой полупроводников наносится методом напыления на поверхность батареи. Такие системы имеют очевидный недостаток – маленький КПД. Производительность в среднем составляет около 10%. То есть для обеспечения энергией дома потребуется в два раза больше тонкопленочных батарей, чем поликристаллических. И срок службы таких панелей меньше других аналогов – в среднем ресурс работы составляет около 20 лет.

Устройство гибких солнечных панелей

Преобразование энергии солнца в электрическую люди изучили достаточно давно, но коммерческие образцы солнечных панелей появились на рынке только в последние годы. Ещё несколько десятилетий назад они использовались только в космонавтике или военной сфере. Сейчас выпущено множество устройств, которые функционируют от солнечной энергии. В качестве примера можно привести калькуляторы, аккумулятор для телефона с солнечной панелью, солнечная батарея для зарядки автомобильной АКБ, всевозможные водонагреватели и системы обогрева частных домов.

Самые первые солнечные батареи были тяжёлыми и крупногабаритными. Кроме того, у них был небольшой КПД. Но постепенно конструкция совершенствовалась, размеры уменьшались, а эффективность росла. Сейчас им уже не требуется максимальный солнечный свет для выработки электричества. Затем появились гибкие солнечные батареи, что стало существенным прорывом в области альтернативных источников энергии.

Гибкая панель – это полупроводниковый слой, который напылён на тонкую подложку. Современные образцы имеют толщину около 1 микрометра. При этом по производительности они примерно соответствуют обычным кристаллическим моделям. Первоначально такие батареи производились на базе аморфного кремния. Затем стали использовать:

  • диселениды медь-индий, медь-галлий;
  • теллуриды и сульфиды кадмия;
  • полимерные соединения.

Чтобы увеличить эффективность гибких панелей производители используют многослойную конструкцию. В таких полупроводниковых модулях происходит отражение света и его преобразование происходит несколько раз. Современные технологии позволяют выпускать достаточно износостойкие и прочные панели, которые имеют малую толщину и все. Такие солнечные батареи можно складывать, сгибать, сворачивать. Естественно, что это нужно делать «без фанатизма». На грубую силу они не рассчитаны, но поход или туристическую поездку переносят без проблем.

Какие характерные особенности имеют гибкие солнечные модули? Можно назвать следующие:

  • Есть возможность использования на криволинейной поверхности;
  • Вырабатывают электричество даже в облачную погоду. То есть, имеют высокую общую выработку энергии;
  • Эффективны в южных широтах;
  • Высокий уровень оптического поглощения лучей солнца. То есть, более полное усвоение и переработка солнечной энергии;
  • Хорошо работают в составе мощных гелиоустановок. По этой причине первоначально гибкие панели использовали на крупных гелиостанциях.

Стоит отметить и ещё один важный плюс гибких модулей. Они дешевле, чем кристаллические панели. Это положительно сказывается на конечной цене изделий из них. Не обходится и без недостатков. Гибкие батареи при одинаковой площади с кристаллическими моделями имеют в два большую площадь поверхности. А значит, занимают больше места при размещении.

Гибридная солнечная панель

Стоит отдельно сказать про такую разновидность солнечных панелей, как гибридные. Это название они получили за то, что умеют вырабатывать сразу два типа энергии, тепло и электричество.

Гибридные солнечные панели, ещё называемые PVT, являются соединением фотоэлектрической батареи и коллектора тепла. Этот симбиоз даёт возможность в 2 раза уменьшить площадь развёртывания системы из теплового коллектора и фотоэлектрических батарей на каком-нибудь здании.

Существенный плюс заключается в том, что гибридная панель имеет возможность отбирать избыточное тепло от фотоэлементов. Это обеспечивает теплоноситель в коллекторе. Именно нагрев фотоэлемента уменьшает эффективность преобразования солнечной энергии в электрическую. В случае гибридной батареи эта проблема частично решается.

На практике гибридные панели пока не получили широкого распространения. В настоящий момент они успешно используются в роли тепловых насосов, нагрева воды в бассейне, аккумулирования тепла скважины и т. п.

https://youtube.com/watch?v=t5Os8yisXI0

Это интересно: Как правильно паять светодиодную ленту — разбираемся детально

Схема электропитания

В цепь солнечного электроснабжения дома входит несколько элементов. Каждый из них выполняет свою функцию и должен присутствовать в системе. Электропитание от гелиобатареи включает такие устройства:

  • панели;
  • инвертор;
  • контроллер;
  • аккумуляторы.

Контроллер выполняет защитную функцию как для панелей, так и для аккумуляторов. Он не даёт проходить обратным токам ночью и в облачную погоду, а также защищает АКБ от полной разрядки или чрезмерной зарядки.

Инвертор трансформирует постоянный ток в переменный. Из 12 Вт или 24 Вт получается 220 Вт. Не стоит включать в систему автомобильные аккумуляторы, так как они не способны переносить постоянные заряды и разряды. Лучше всего для этой цели использовать специализированные аккумуляторы.

Гениальное изобретение

Уже в конце XIX ст. ученые стали задумываться над использованием энергии Солнца. Поводом послужила работа известного французского физика А. Беккереля – «Электрические явления, происходящие от освещения тел». В ней он описал фотовольтаический эффект – возникновения напряжения или электрического тока в веществах под воздействием света. Неоценимый вклад в 1873 г. сделал английский инженер-электрик У. Смит, открывший фотопроводимость селена. В 1887 г. немецкий физик Герц открыл внешний фотоэффект, изучив выход электронов из вещества при воздействии на него светом.

Еще более полувека ученые трудились над созданием прямого преобразователя света в электроэнергию. В 1950-х гг. специалистами компании Bell Laboratories была создана первая полноценная солнечная панель. Новые технологии сразу вызвали огромный интерес в космической сфере и, спустя всего 4 года, в космос были запущены американский и советский спутники, оснащенные солнечными батареями.

Категории качества

Чтобы оценить качество солнечной панели, надо в первую очередь выяснить класс использованного для производства фотоэлектрических элементов сырья. От этого зависят эффективность и срок службы готовых изделий. Основных классов 4:

Лучше выбирать первый вариант, на крайний случай подойдет и второй. Только они смогут обеспечить нормальную эффективность и будут служить долгое время.


Защитная пленка на солнечных панелях тоже должна быть качественной.

Ламинирующий материал EVA – это специальная пленка, которая располагается с лицевой стороны и может использоваться на изнаночной. Главное назначение – защита рабочих элементов от неблагоприятных воздействий без создания помех для солнечного света. Качественные варианты служат около 25 лет, некачественные – от 5 до 10. Определить разновидность на глаз невозможно, поэтому проще исходить из цены – у добротных вариантов она не будет низкой.

В видео на примере наглядно разбирают, как воздействии солнечного света возникает электрический ток.

Плюсы и минусы солнечных панелей

У каждого типа есть свои особенности, которые стоит учесть при выборе, чтобы решить, какой вид подойдет больше всего:

  1. Монокристаллические панели имеют самый большой КПД и за счет этого экономится площадь под размещение модулей. Они служат как минимум 25 лет и медленно теряют показатели мощности. При этом поверхность очень чувствительна к загрязнениям, ее нужно часто мыть. А цена самая высокая из всех вариантов на основе кремния.
  2. Поликристаллические варианты не так эффективно поглощают солнечные лучи, но зато лучше работают при рассеянном освещении. По соотношению цены и качества они выгоднее, но занимают больше места из-за меньшего КПД.
  3. Батареи из аморфного кремния можно размещать где угодно, в том числе и на стенах зданий, так как они хорошо поглощают рассеянный свет. При невысоком КПД они имеют низкую цену, поэтому могут использоваться как эконом-вариант. При этом служат долго и не так боятся загрязнения поверхности.
  4. Варианты из редкоземельных металлов имеют схожие преимущества и недостатки, поэтому можно рассмотреть их вместе. По эффективности они превосходят классические панели, могут наноситься на пленку, что удобно. Температурный диапазон у них больше, поэтому нагревание не сказывается на эффективности работы. Но из-за высокой цены и редкости металлов такие варианты не используются массово.


Вариант с размещением на стенах упрощает работу по монтажу.

Виды солнечных батарей

Все солнечные панели кажутся на первый взгляд одинаковыми – покрытые стеклом темные элементы с металлическими полосками, проводящими ток, помещенными в алюминиевую раму.

Но, солнечные батареи классифицируют по мощности вырабатываемого ею электричества, зависит которая от конструкции и площади панели (они могут быть миниатюрными пластинками с мощностью до десяти ватт и широкими «листами» на двести и более ватт).

Кроме этого, различаются они по типу образующих их фотоэлементов: фотохимические, аморфные, органические, а также созданные на основе кремниевых полупроводников, у которых коэффициент фотоэлектрического преобразования в несколько раз больший. Следовательно, больше и мощность (особенно во время солнечной погоды). Конкурентом последних может быть солнечная батарея на основе арсенида галлия. То есть, на рынке сегодня встретить можно пять типов солнечных батарей.

Они отличаются материалами, используемыми для их изготовления:

1. Панели из поликристаллических фотоэлектрических элементов, с характерным синим цветом солнечной панели, кристаллической структурой и КПД, равным 12-14%.

Поликристаллическая панель

2. Панели из монокристаллических элементов – более дорогие, но и более эффективные (КПД – до 16%).

Монокристаллическая панель

3. Панели солнечные из аморфного кремния, у которых КПД самый низкий – 6-8%, но вырабатывают они наиболее дешевую энергию.

Панель из аморфного кремния

4. Панели из теллурида кадмия, создаваемые по пленочным технологиям (КПД – 11%).

Панель, в основе которой лежит теллурид кадмия

5. Наконец, солнечные панели на основе полупроводника CIGS, состоящего из селена, индия, меди, галлия. Технологии их получения тоже пленочные, но КПД доходит до пятнадцати процентов.

Панель солнечная на основе CIGS

Кроме этого, панели солнечные могут быть гибкими и портативными.

Плюсы и минусы

Мягкое исполнение выигрывает у аналогов по следующим пунктам:

  • небольшой собственный вес;
  • эластичность;
  • универсальность;
  • экологичность;
  • компактные размеры;
  • высокая производительность;
  • экономичность;
  • комфортность эксплуатации.

Важность физических параметров и габаритов обуславливается тем, что при доставке электроэнергии в полноценный жилой или производственный объект используется много панелей. Если каждая из них будет толстой, тяжелой, крупной, возникнут сложности при установке, придется дополнительно усилить каркас сооружения

В итоге это повлечет дополнительные расходы. Компактные, легкие гибкие солнечные батареи не представляют собой опасность для кровельного настила, они не оказывают влияния на распределение несущей нагрузки.

Кремниевые вариации характеризуются высокой производительностью, они перерабатывают в электричество, в среднем, 20% солнечного излучения. Аморфные экземпляры не так остро реагируют на пасмурную погоду, по сравнению с жесткими конструкциями: последние в не солнечные дни выдают только 10% потенциальной мощности, эластичные модули работают на 50% от номинальной производительности.

Гнущиеся изделия позволяют полноценно использовать площадь кровли, имеющей неровный рельеф, например, черепичной. Универсальную продукцию с одинаковым удобством можно монтировать на фасад или крышу объекта. При этом она сохраняет достоинства жестких каркасных панелей – возможность использования неограниченного ресурса солнечного света, экологическую чистоту решения.

Нельзя забывать о недостатках технологии, в частности, о необходимости ее дальнейшего совершенствования. Моно- и поликристаллические жесткие решения все еще опережают ее по производительности.

Считаются уязвимостью следующие факторы:

  • долгий срок окупаемости;
  • при монтаже приходится докупать дорогостоящее вспомогательное оборудование;
  • высокая стоимость продукции;
  • беззащитность перед атмосферными проявлениями.

Существенным минусом является небольшой эксплуатационный ресурс мягкого решения: быстро изнашиваются тонкое напыление и фольга, гарантийный срок, в среднем, составляет 3 года.

Особенности [ править ]

Схемы из органических фотоэлектрических материалов наносятся в пять слоев на обычные бумажные подложки в вакуумной камере. Это делается путем покрытия конформных электродов из проводящего полимера паром окислительного химического вещества, что называется химическим осаждением из паровой фазы . Такие солнечные панели способны производить напряжение, превышающее 50 В, что, в свою очередь, может питать приборы при нормальных условиях освещения. Также показано, что солнечный элемент является гибким. Проводящая сетка солнечных элементов аналогична необходима цитатана распечатку фотографий для струйной печати с прямоугольниками с рисунком. Когда провода прикреплены к электрической подложке, они используются для питания электрических приборов. Стоимость «печати» (как ее описывает Массачусетский технологический институт) утверждается, что она аналогична стоимости струйной фотопечати. этой технологии используется температура осаждения из паровой фазы ниже 120 ° C, что упрощает производство на обычной бумаге. Текущая эффективность панели составляет около 1%, и исследователь надеется улучшить ее в ближайшем будущем.

Гетероструктурные HJT солнечные элементы

Гетероструктурные HJT солнечные элементы в основе имеют обычные кристаллические элементы, покрытые дополнительными тонкопленочными слоями аморфного кремния на каждой стороне. Эти пленки формируют так называемые гетеропереходы, в дополнение к основному переходу в кристаллическом элементе. Известно, что разные типы переходов преобразуют разные участки спектра солнечного света  в электричество. За счет этого эффекта достигается повышение общего КПД преобразования солнечной энергии в гетероструктурном солнечном элементе.

Сейчас HJT элементы на основе обычных солнечных элементов с токосъемными шинами имеют КПД 22-23%. Ожидается, что максимальный КПД может быть повышен до 26,5% за счет комбинации гетероструктуры с IBC технологией формирования токосъемных контактов (см. ниже). Конечно же, перечисленные выше технологии улучшения токосъема (half-cut, multibusbar, shingled) также позволяют повысить КПД гетероструктурных элементов.

К преимуществам HJT технологии также относится малый температурный коэффициент. Они меньше нагреваются при работе и меньше теряют мощность при нагреве. Температурный коэффициент в лучших HJT элементах улучшен на 40% по сравнению с обычными поликристаллическими и монокристаллическими модулями. Для лучших HJT модулей температурный коэффициент мощности составляет 0.26%/°C (против 0.38% … 0.42% /°C для обычных модулей). Это приводит к тому, что в жаркий безветренный солнечный день HJT солнечные батареи могут вырабатывать дополнительно до 20% электроэнергии.

Улучшенный температурный коэффициент позволяет получать больше энергии от HJT солнечной батареи

Примечание: температура солнечной панели и солнечных элементов также зависит от цвета крыши под ними, угла наклона и скорости ветра. Поэтому при монтаже модулей на темной крыше вплотную к поверхности без вентиляционного зазора для обдува ветром температура модулей может быть существенно выше, а общая выработка в жаркую погоду сильно снизиться.

В России гетероструктурные элементы производит завод Хевел, они есть в нашем ассортименте.

Ограничения гибких солнечных панелей

Возможно, когда-нибудь гибкие солнечные панели смогут генерировать больше энергии в небольших помещениях. В конечном итоге мы можем приклеить прозрачные гибкие панели к нашим окнам и наружным стенам, чтобы производить электричество без чего-либо на наших крышах. Но с учетом современных технологий гибкие солнечные панели все еще имеют свои пределы.

Выходная мощность

В случаях использования, которое не требует большой мощности, гибкие панели часто должны иметь такую ​​же выходную мощность, как и стандартные, редко превышающие 150 Вт по сравнению со стандартной панелью на 250–300 Вт. 150-ваттные панели не подходят для замены солнечной системы на крыше, которая может питать весь дом, но 150 ватт, безусловно, достаточно для зарядки портативного аккумулятора в доме на колесах или лодке.

Эффективность

Гибкие солнечные панели, как правило, имеют более низкую эффективность, чем стандартные солнечные панели при ярком солнечном свете. Они способны преобразовывать от 15% до 20% солнечной энергии по сравнению с эффективностью от 20% до 22% стандартных панелей. Тем не менее гибкие панели часто предназначены для работы в условиях низкой освещенности, тогда как стандартные панели в первую очередь полагаются на прямой, беспрепятственный солнечный свет.

Однако гибкие солнечные панели более высокого класса могут быть столь же эффективными, как и стандартные солнечные панели, поскольку их солнечные элементы имеют разные слои, которые поглощают более широкий спектр цветов в световом спектре и хорошо работают при более низких уровнях освещенности. Монокристаллические ячейки и кривизна самих панелей позволяют им поглощать больше доступного света. Некоторые гибкие панели также являются двусторонними – это означает, что они полупрозрачны, что позволяет свету проходить к задней части панели, где дополнительные солнечные элементы захватывают больше солнечной энергии.

При креплении непосредственно к металлической поверхности, такой как крыша транспортного средства, панели будут поглощать тепло с крыши, что снижает их эффективность. Дополнительное покрытие на крыше также повысит температуру внутри автомобиля. Панели будут более эффективными, если под ними будет циркуляция воздуха.

Долговечность

Стандартные солнечные панели рассчитаны на длительный срок службы, поэтому установщики часто дают на них гарантию от 20 до 25 лет. Гибкие солнечные панели менее долговечны, с гарантией от 1 до 5 лет.

Гибкие панели из этилентетрафторэтилена более долговечны, чем из полиэтилентерефталата. Гибкие солнечные панели, покрытые пластиком, а не стеклом, становятся хрупкими и обесцвечиваются, что снижает их эффективность и долговечность.

Вода с большей вероятностью попадет в панель с пластиковым покрытием, чем в герметичную стеклянную панель, особенно в недорогих и некачественных продуктах. Вода может вызвать выход из строя электрических цепей. В морских условиях это может быть важным моментом.

Портативная солнечная батарея – специально для туристов

У каждого в наше время есть электронные гаджеты. Не суть, что у кого-то их меньше, а кого-то больше. Все их необходимо заряжать, а для этого нужны зарядные устройства. Но, особенно остро этот вопрос касается тех, кто попадает в места, где отсутствует электропитание. Единственным выходов являются солнечные батареи. Но, цены на них остаются высокими, а выбор — небольшим. Оптимальным вариантом, как принято считать, является продукция компании Goal Zero (хотя есть и российская продукция, и китайская – как всегда вызывающая сомнении).

Но, оказалось, что не все то плохо, что сделано в Китае или Корее. Особенно порадовала солнечная батарея компания YOLK из Чикаго, которая начала производство компактной солнечной батареи Solar Paper – самой тонкой и легкой. Ее вес всего 120 граммов. Но есть и другие преимущества – модульная конструкция, позволяющая наращивать мощность. Солнечная батарея похожа на пластиковую коробку, по размерам напоминающую Ipad, только тоньше в два раза. На ее лицевой стороне размещена солнечная панель. Есть на корпусе выход для ноутбука и порты USB и для подключения других солнечных панелей, а также фонарик. Внутри этой чудо коробки – аккумуляторы и плата управления. Зарядить девайс можно от розетки, причем, одновременно это могут быть телефон и два ноутбука. Конечно, заряжается устройство и от солнца. Как только на него попадает свет, загорается индикатор. В походных условиях солнечная панель просто незаменима: с успехом заряжает все нужные устройства – телефоны быстрее, ноутбуки.

https://youtube.com/watch?v=EdR_ZGsnLLQ

Портативные солнечные батареи отличаются компактными размерами: они выпускаются даже в виде брелков, прикрепить которые можно к чему угодно. Разрабатывались они для того, чтобы можно было их взять на рыбалку, в поход и пр. Обязательно у них имеется фонарик, чтобы ночью можно было осветить дорогу, палатку и т.д., крепления, позволяющие легко их разместить на рюкзаках, байдарках, палатках

Очень важно, чтобы в таком устройстве был встроенный аккумулятор, позволяющий заряжать девайсы и в ночное время

Эффективное расположение прибора

Высокая эффективность от эксплуатации батарей на солнечных лучах достигается путем выработки необходимой энергии на протяжении наибольшего количества часов в световой день. Решается поставленная задача посредством правильного расположения описываемых панелей по отношению к траектории солнечных лучей.

Если говорить про распространенное статичное размещение батареи, предполагается ее обращение в восточном направлении с незначительным уклоном. Так солнце на протяжении большей части светового дня будет поступать на фотоэлементы.

Учимся устанавливать солнечные батареи

Еще 50 лет назад, получение электроэнергии от Солнца относилось исключительно к космическим технологиям (как по сложности оборудования, таки и по его стоимости). Сегодня, установка солнечных батарей в индивидуальном порядке стала привычным делом. Панели можно встретить на крышах дачных домиков, на территории фермерских хозяйств, на опорах освещения.

Вопрос «пользоваться или не пользоваться», уже не рассматривается. Потенциальный владелец озабочен лишь расчетом стоимости, мощности и надежности оборудования. О том, какие бывают солнечные батареи, как их правильно выбрать, расскажем в нашем материале.
