Гребенка для системы отопления: обзор правил установки + алгоритм для сборки своими руками

Гребенка распределительная для отопления: рекомендации по размещению и монтажу

Монтаж гребенки осуществляется, согласно существующим нормам СНИП и требованиям к обустройству систем отопления. Он должен соответствовать определенным требованиям:

  1. Распределительная гребенка отопления обязана располагаться выше уровня основной магистрали отопления. Это требование необходимо для того чтобы, при аварийной ситуации, возможно было стравить лишний воздух из системы.
  2. Наибольшая продолжительность любого из контура, включаемого к коллектору, обязана быть равной.
  3. После того, как монтаж гребенки для отопления будет выполнен, к нему подключают весь необходимый комплекс дополнительного оборудования: циркуляционный электронасос, запорно-регулировочные краны, защитно-предохранительные клапаны и воздухоотводчики.
  4. Перед пуском в эксплуатацию необходимо выполнить точную настройку работы коллектора и вспомогательного оборудования по рекомендациям завода-изготовителя.

Принцип действия распределительной гребенки для отопления

В реальности она имеет простую конструкцию, состоящую из незначительного числа приспособлений и узлов. Именно поэтому она заслужено пользуется огромной популярностью у покупателей для установки в систему отопления индивидуального домостроения.

Базовые составные рабочие элементы:

  • Подающий коллектор;
  • отводной коллектор;
  • шаровой регулирующий кран;
  • запорный-регулирующий вентиль;
  • подпиточный кран системы отопления;
  • регулировочный вентиль расхода теплоносителя;
  • воздухоотводчик.

Принцип функционирования установки довольно простой:

  1. Нагретый в отопительном котлоагрегате теплоноситель поступает в подающий коллектор.
  2. В котором он пропорционально распределяется между подающими патрубками соединенными с внутридомовыми отопительными трубами и радиаторами в каждой отапливаемой комнате.
  3. После того как горячий теплоноситель поступает в отопительные приборы, происходит процесс теплоотдачи через конвекцию и радиацию от горячей воды к воздуху в комнате.
  4. Охлажденный теплоноситель попадает в обратный трубопровод по которому следует в обратный коллектор-распределитель и далее опять поступает к котлоагрегат для следующего цикла нагрева.

Для чего нужна гребенка распределительная для отопления ?

Распределительная гребенка для отопления — основной элемент прогрессивной отопительной системы. Она выполнена, как участок трубы с заглушками на торцах и отводами, выполняющими распределение греющей воды по отдельным контурам отопления. Число отводящих патрубков изготавливается различным, что зависит от определенной системы нагрева и количества нагревательных приборов, предполагаемых к подсоединению.

С использованием коллектора оптимизируются гидравлические режимы воды в нагревательном контуре, при этом устраняются гидроудары, возникающие по причине срабатывания автоматики регулирования температурного режима. Необходимо отметить, что даже грамотное применение гребенки отопления увеличивает технологическую сложность и себестоимость монтажных работ в тепловой сети, но при этом в разы повышает эффективность системы теплоснабжения, в результате чего появляется возможность тонкой регулировки процесса передачи тепла от источника нагрева к объектам отопления.

Распределительные гребенки для отопления – допустимые области применения:

  1. Обязательный элемент системы водяных теплых полов. Коллекторы, пропорционально распределяют тепло, по всем комнатам.
  2. Имеют приоритетное применение в радиаторных системах нагрева, функционирующих по лучевой схеме. Трубопроводы от коллектора проложены к каждому радиатору и обратно протягиваются по полу, в его стяжке.
  3. В комбинированных системах теплоснабжения, обладающих как радиаторным контуром нагрева, так и змеевиком в системе «теплый пол».
  4. В принудительных отопительных схемах отопления, укомплектованных воздухоотводчиком и насосом для циркуляции теплоносителя. Лучше если мини-насосом будут оснащена каждая петля (контур) отопительной системы

Для наблюдения за работой системы коллекторного типа рекомендуется около гребенки отопления размещать манометр и защитный клапан, сбрасывающий теплоноситель, при резком повышении давления в контуре. Обычно такая ситуация возникает во время пуска, в связи с температурным расширением воды. Разводку отопительных труб в коллекторной схеме осуществляют по поэтажной схеме

Существует очень важное требование для нормального функционирования сети – в границах одного этажа лучи, и контуры создаются равной длины, при этом гребенка для отопления размещается в середине

Выбор гребёнки

Выбирая гребёнку, нужно знать потребность в ее функциональном назначении и производительности, она должна иметь запас, чтоб могла выдержать резкие перепады давления.

Кроме того, надо учитывать:

  1. Материал — выпускаются латунные, пластиковые и из нержавеющей стали. Бюджетная гребёнка из пластика, но она не долговечна. Сварное изделие из нержавейки прочное, но подвержено коррозии. Латунные коллекторы — наиболее качественные и надежные, но стоят они дорого.
  2. Количество клапанов для подключения контуров пола — лучше производить установку гребёнки с количеством отводов, равное веткам пола. Если отводов будет больше, то придётся глушить лишние.
  3. Уровень автоматизации — в настоящее время есть оборудование, которое подключается к термостатам и программируемым контролёрам. Они упрощают процесс регулировки и контроля за температурой и потоком теплоносителя.

Приобретая распределительный узел, лучше брать изделие от известной компании, даже если его цена выше — она окупится при эксплуатации. Наличие соответствующей гарантийной документации на товар обязательно.

Виды и модификации гребенок для отопления

Современные распределительные коллекторы могут быть двух основных видов. Из-за различий в своём строении они применяются в различных случаях.

  1. Радиаторные коллекторы нашли своё применение в системах небольшого объема. Они хорошо подходят для отопительных систем двухэтажного частного дома, в которых имеется несколько контуров отопления и теплые полы. Такие коллекторы выпускаются с различными вариантами подвода теплоносителя: нижний, верхний и боковой. Чаще всего встречаются распределительные гребенки с нижним подводом теплоносителя. Это обусловлено тем, что трубы проложенные под полом намного лучше сохраняют тепло, а также совсем незаметны и не портят внешний вид комнат.
  2. Распределительная гидравлическая стрелка. Этот отопительный прибор предназначен для многоэтажных домов и больших объёмов жидкости. Принципиальным отличием в строении такого коллектора является емкость, которая находится между распределительными гребенками и объединяет их. Это нужно для того, чтобы выровнять давление по всей системе, а также не допустить резкого перепада температуры в трубах. Максимально реализовать КПД гидрострелки можно при наличии циркуляционного насоса на каждый отдельный контур.

На рынке можно найти гребенки, изготовленные из различных металлов и сплавов: латунные, нержавеющие и полипропиленовые. Каждый из материалов предназначен для определенного типа отопительных систем и имеет свои плюсы и минусы.

По количеству выходов можно встретить модели от 2 до 10 обслуживаемых контуров. В зависимости от потребности можно найти коллекторы, оборудованные циркуляционными насосами, дополнительными сливными кранами или отверстиями. Также нередки случаи наличия в конструкции гребенки термостатов и датчиков.

Как устроена система теплого пола

Привычные радиаторы, в недавнем времени являющиеся единственно возможными установками для отдачи тепла в доме, постепенно вытесняются теплыми полами и потолками. Они могут работать за счет электричества и за счет горячей воды. Второй вариант считается более практичным и, при желании, водяной теплый пол можно сконструировать своими руками. В отопительной системе нет ничего сложного. В его схему входят несколько элементов:

Водонагревательный котел. Он должен достаточно хорошо нагревать воду, распределяющуюся по всем трубам и еще иметь некоторый запас мощности. Если это выражать в цифрах, то дополнительная производительность должна равняться 15-20% от суммарной мощности теплых полов.

Водяной теплый пол

  • Трубы, которые могут быть полипропиленовыми, а могут изготавливаться из специального сшитого полиэтилена, для разводки воды и трубы для выкладывания поверхности пола. Диаметр этих труб должен быть не менее 16-20 мм, а также они должны выдерживать температуру до 95°C и давление в 10 Бар.
  • Коллектор — разветвитель с отводами. Это необходимый элемент к которому подключаются несколько контуров от центральной линии подачи теплой и обратного забора уже охлажденной воды.

Правила монтажа

Гребенку закрепляют на стене с помощью кронштейнов, далее к торцу прикрепляют трубы магистрали и переходят к этапу обвязки.

Монтировать гребенку можно двумя способами: без гидрострелки либо с уравниванием давления. В первом случае самодельный или покупной коллектор будет обслуживать несколько контурных элементов, где температура теплоносителя не будет настраиваться и останется на одинаковом уровне. Каждый контур подключают к элементу напрямую и подсоединяют к ней один насос для циркуляции. Все параметры оборудования должны соответствовать производительности системы отопления и напору теплового носителя.

Способ с уравниванием давления нужен, когда необходимо обеспечить разую температуру во всех точках потребления. К примеру, в батареях она должна сохраняться в пределах 50-80 градусов, в системах для теплого пола от 40 до 50 градусов.

Гидрострелка представляет собой кусок трубы, которая запаяна с двух сторон и дополнена несколькими патрубками. Первая пара необходима, чтобы подключить гидрострелку к котельному оборудованию, вторая потребуется для подключения гребенок. Это удобный барьер, создающий зону для малого гидравлического сопротивления и сбора жидкости.

Для чего нужен

При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.

На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы. отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.

Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.

Видео: применение коллекторной системы для отопления дома.

Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.

Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.

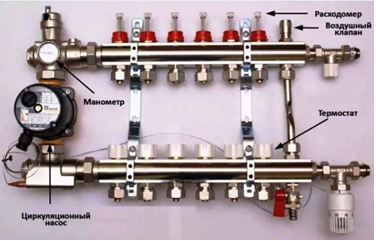

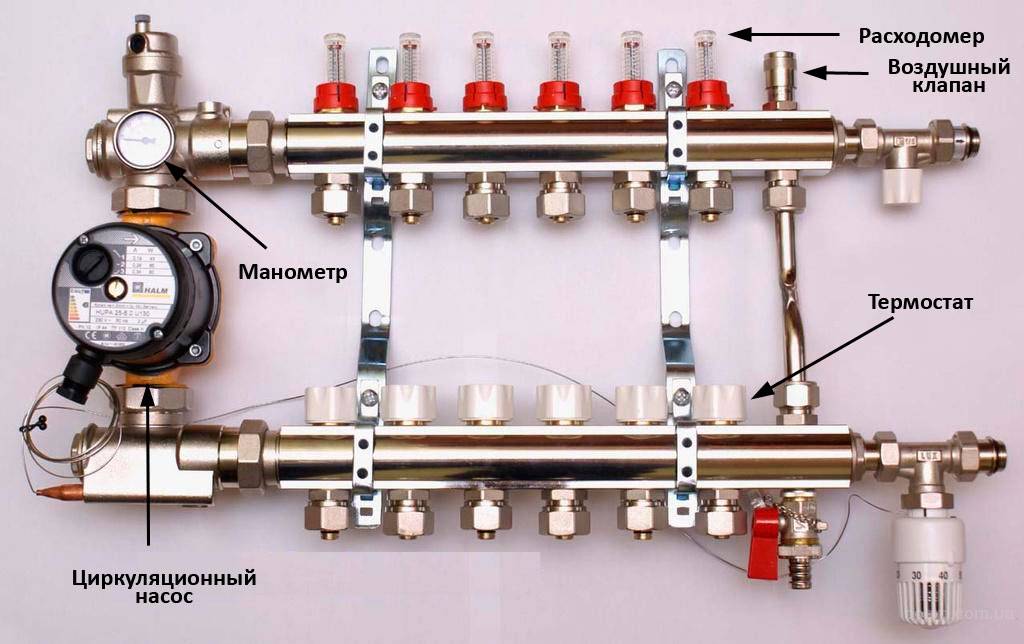

Коллекторная группа для системы отопления в сборе

Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.

Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей. и если часть отводов будет не задействована, установка его будет явно нецелесообразной.

Правила монтажа готового блока показаны в видео.

Гребёнка — коллекторный узел

Самые дорогостоящие элементы в коллекторном распределительном блоке — расходомеры и термоголовки. Чтобы избежать переплаты за лишние элементы, можно купить коллекторный узел, так называемую «гребёнку», и установить необходимые регулирующие приборы своими руками только там, где это необходимо.

Гребёнка представляет собой латунные трубки диаметром 1 или ¾ дюйма с определенным количеством отводков с диаметром под трубы отопления ½ дюйма. Между собой они также соединены кронштейном. Отводки на обратном коллекторе оснащены заглушками, позволяющими установить термоголовки на все или на часть контуров.

С целью экономии коллектор для систем отопления можно собрать из отдельных элементов самостоятельно или полностью сделать своими руками.

Изготовление распределительного коллектора своими руками

Проект распределительного коллектора разрабатывается исходя из количества отопительных контуров в вашей системе. Оцените, где расположен ваш нагревательный котел, какой в нем имеется входной и выходной патрубок, какое количество отопительных контуров или контуров косвенного нагрева будет задействовано в отопительной системе. Возможно вы планируете увеличивать количество контуров в вашем доме, например, пристроить еще комнату в следующем году. К распределительной системе также могут подключаться солнечные коллекторы, тепловой насос и другие устройства. Также считаем все системы распределительного тепла, включая теплые водяные полы, отопительные радиаторы, фэнкойлы и так далее.

Составляем схему нашей отопительной системы, учитывая, что у каждого контура имеется труба подачи горячей воды и труба обратки.

В ходе проектирования системы не забудьте определить месторасположения дополнительного оборудования, такого как расширительный бачок, клапан автоматической подпитки, сливной кран и кран для заполнения системы, группа термостатов и так далее.

Производит пространственное проектирование, то есть определяем откуда и куда в наш распределительный коллектор будут подключаться трубы. Практика подсказывает, что на торцах коллектора обычно монтируются патрубки для подключения твердотопливного котла и для косвенного нагрева. Если у вас в системе есть настенный газовый или электрический котел – он врезается сверху или также в торец.

Исходя из имеющейся информации составляем чертеж будущего распределительного коллектора. Удобно для этого воспользоваться миллиметровой бумагой. Расстояние между патрубками не должно составлять менее 10 сантиметров, но и разносить их шире 20 сантиметров также не следует. Для одного контура отопления, расстояние меду патрубком подачи и патрубком обратки не должно быть менее 10 сантиметров. Желательно, чтобы группы патрубков одного контура визуально выделялись.

Проектировка коллектора

На приведенном ниже рисунке приведен пример проектирования распределительного коллектора, в который будет подключено шесть контуров отопительной системы.

На первом этапе чертим два прямоугольника. Это собственно коллектор подачи и коллектор обратки.

коллектор подачи и коллектор обратки

На троцах коллекторов проектируем подсоединение котла и бойлера косвенного нагрева. Не забывайте проставлять на чертеже параметры сечения будущих патрубков.

подсоединение котла и бойлера косвенного нагрева

Проектируем подключение контуров отопления и дополнительных нагревательных котлов. Не забывем проставлять сечение труб и размеры патрубков. Подписываем все спроектированные патрубки.

подключение контуров отопления и дополнительных нагревательных котлов

На следующем этапе проектируем подключение дополнительного оборудования. В нашем случае это расширительный бачок, кран слива, защитный блок, термометр системы

Обратите внимание, что контуры подачи теплоносителя выделяются красным, а контуры обратки – синим цветом

подключение дополнительного оборудования

Это был черновой чертеж. Проверяем его правильность и переносим его начистовую на новый лист бумаги. Именно исходя их этого проекта мы и будем создавать самостоятельно распределительный коллектор.

Для чего нужна система коллекторной разводки?

Сначала нужно выяснить, что такое гребенка или коллектор для водоснабжения. Гребёнка – является распределительным устройством, используемым во время установки систем отопления, водоснабжения и во время подключения теплых полов. Конструкция гребенки дает возможность распределять тепловые потоки по всей площади помещения. Рассмотрим детально, какую роль играет гребенка в водопроводной системе, как ее подобрать и осуществить ее монтаж.

В домах старой конструкции во время прокладки использовался магистральный метод. К основной ветке по очереди подключались трубы, из-за этого жильцы жилфонда старого типа и сейчас страдают от неравномерного распределения давления и температуры. Традиционно в водопроводах использовался метод тройниковой разводки на резьбе или сварке. Возможности тройника не позволяют обеспечить стабильный напор при работе нескольких точек одновременно, здесь и приходит на выручку системе водоснабжения гребенка.

В разводке для водоснабжения far при помощи гребенок или коллекторов нет подобных недостатков. Подключение труб к магистрали осуществляется параллельно. Подключение гребенки для холодной либо горячей воды либо даже заполнение бассейна никоим образом не влияет на водоснабжение соседних квартир.

Распределительная гребенка для любой воды служит для выравнивания давления в сети, предотвращает резкие перепады напора и гидроудары. В домах современного типа разводящие коллекторы устанавливают на горячий и холодный водопровод. При помощи коллектора типа гребенки для каждой квартиры создается независимая система водоснабжения, более того:

  • есть возможность провести водопроводную трубу в квартире к каждой точке;
  • гарантия независимой работы всей сантехники независимо друг от друга.

Для того чтобы достигнуть оптимального результата, рекомендуется установить коллекторы гребенки на холодный и горячий водопровод. Выход каждой трубы должен быть оснащен краном, который позволит быстро остановить подачу воды на любой прибор. Данное свойство будет хорошим подспорьем во время неисправности крана или сливного бачка.

  • надежное соединение в системе;
  • четкая работа;
  • стабильное давление;
  • обеспечение удобного использования бытовых приборов подключенных к водопроводу;
  • есть возможность для установки на трубу с горячей водой;
  • исключение температурных перепадов;
  • можно устанавливать разводку водопровода скрытым способом;
  • не требуется полное отключение системы для ремонта на отдельных точках.

К минусам можно отнести, пожалуй, стоимость самого коллектора, а также некоторых комплектующих которые нужны для его монтажа (фитинги, стояки, клапаны и другое). Более того множество подключений делают саму систему более громоздкой. Но при учете надежности пользы работы конструкции, то расходы вполне окупаются.

Преимущества гребенки из полипропилена

Применение гребенок легко решает проблему неравномерного давления в трубах. Гребенку можно приобрести в сантехнике, а можно сделать своими руками. Собрать такое устройство можно из полипропилена.

Гребенка работает по такому принципу: вода оказывается на вводе под определенным давлением. Затем она распространяется по отводам. Они предполагают подключение нескольких сантехнических приборов одновременно. Благодаря гребенке вода имеет равномерный напор даже если воду включают одновременно.

Преимущества гребенки из полипропилена:

  • Антикоррозийность;
  • Герметичность;
  • Долговечность;
  • Экономичность;
  • Вариативность;
  • Многофункциональность.

Собрать гребенку из пропилена можно самостоятельно. Многие специалисты отдают предпочтение полипропилену именно благодаря его свойствам. Для изготовления нужен такой набор: трубы из полипропилена, трубные заглушки, муфты, тройники и шаровые краны. Собрать гребенку по инструкции можно легко и просто, если быть внимательным и аккуратным

При поиске инструкции важно не перепутать водопроводную гребенку с гребенкой Островерхова. Водопроводная или паровая гребенка, сделанная качественно, обеспечит ясную и теплую «погоду» в доме, чтобы не говорил синоптик

Правила размещения коллектора

В небольшом одноэтажном доме обычно имеется один распределительный коллектор. В этом случае его стараются размещать в котельной или вблизи от нее. В двух- и трехэтажных коттеджах применяют вариант системы отопления с несколькими коллекторами — по одному на каждый этаж.

При этом коллекторы могут подключаться как параллельно, так и иерархически, когда последующий коллектор подключается к одному из отводов предыдущего.

Установка собственной гребенки на каждом этаже позволяет уменьшить суммарное гидравлическое сопротивление системы и обойтись меньшим количеством труб.

О том, где именно будет располагаться коллектор, следует подумать еще во время разработки проекта дома.

Недостатки гребенок.

К недостаткам гребенок можно отнести: 1. Окно остаётся зафиксированным, но не закрытым. Если помещение находится на нижних этажах, то оно становится доступным для злоумышленника. 2. Для маленьких детей это не оконный замок, а скорее, что-то интересное, которое надо потрогать и преодолеть. 3. Даже если створка находится в откидном положении, воздушный поток распространяется не только вертикально, но и горизонтально и находится рядом с окном не всегда приятно и полезно. 4. Окно открыто, а значит, все его шумозащитные свойства пропадают. 5. Даже при самом маленьком из возможных открываний створка открывается/откидывается по трём сторонам периметра и общая площадь щели получается достаточно большой, поэтому, при отрицательных температурах помещение быстро выхолаживается. Зимой, ночью, вряд ли вы сможете использовать гребенку, будет очень холодно.

Клапаны приточной вентиляции.

Однако необходимость доступа свежего воздух в помещение остаётся и при отрицательных температурах. Обеспечить этот доступ помогают оконные вентиляционные клапаны. О приточной вентиляции подробно рассказано на странице вентиляция окон, о видах клапанов на странице клапаны приточной вентиляции. Если с помощью оконных клапанов вы собираетесь решить проблемы: запотевания окон, духоты помещения, «плачущих» окон, образования плесени на оконных откосах, то вполне достаточно клапана средней производительности. Проблему же явного недостатка свежего воздуха, т.е. «чтобы дышать» при закрытых окнах, можно решить с помощью установки клапанов с большей производительностью или нескольких клапанов средней производительности.

Что такое гребенка

пластмассовую планку с прорезями

Гребенки на пластиковые окна позволяют фиксировать створки в диапазоне от 1 до 10 см. Полезным будет данное приспособление, если оконный проем находится рядом с мебелью и при открытии может повредить ее. Удар о мебель может спровоцировать трещину в стеклопакете, менять который хлопотно и дорого.

Количество прорезей у каждого вида разное. Может быть от 4 до 10, что позволяет больше или меньше открывать створки и фиксировать его в таком положении. Чаще всего в магазинах встречаются четырехпозиционные модели. Штифт, к которому крепится сама пластиковая гребенка, располагается по-разному – под ручкой или на торце рамы. С другой стороны расположено крепление, на которое надевается гребенка своими прорезями.
