Распределительный коллектор отопления

Виды распределительных гребёнок

Коллекторы монтируются на горячий и холодный водопровод. Для удобства и предотвращения путаницы производители выпускают модели в разных цветовых решениях (красном и синем).

По видам гребёнки отличаются числом отводов, которое варьируется от 2 до 4. При большем количестве подключений рекомендуется использовать комбинации из нескольких распределительных устройств. Например, имеющиеся 6 точек можно оборудовать двумя гребёнками на 3 выхода.

Не менее полезным будет оснащение коллектором отопительной системы. Обогрев будет производиться равномерно, что исключит разницу в температурном режиме отдельных комнат.

Эксплуатация любого вида распределительного устройства является безопасной. Отсутствие перепада давления исключит аварийные ситуации с прорывами и затоплениями.

Основные производители оборудования для отопительных систем

Желание сэкономить на приобретаемом оборудовании может стать причиной быстрого выхода из строя коллектора, что приведет к дополнительным затратам на проведение ремонтных работ и даже замену оборудования. Следовательно, лучше отдать предпочтение моделям от известных и проверенных временем производителей.

Лидерами в этой области можно назвать немецкие компании Rehau и Oventrop.

Бренд REHAU представляет самые популярные модели:

• Коллектор для напольной системы отопления HKV. Его гребенка выполнена из латуни Ms 63, может работать при температуре 80С и давлении 6 Бар.
• В отопительный коллектор HKV-D встроены расходомеры, может использоваться для систем отопления напольного типа. Для изготовления гребенки также используется латунь Ms 63, рабочая температура равна 80 градусам, давление – 8 бар.
• Коллекторы HLV могут подключаться к системе радиаторного отопления с рабочим давлением 8 бар и температурой рабочей среды 80 градусов.

Модели бренда OVENTROP также пользуются огромной популярностью, среди которых можно выделить следующие:

• Гребенка для напольного отопления с корпусом из высококачественной стали, имеющая дополнительные вентили, позволяющие регулировать работу системы. Может работать при температуре до 70С и давлении 6 бар. На стоимость модели влияет количество контуров.
• Стальной коллектор для отопления напольного типа со встроенным ротаметром работает при параметрах, аналогичных первой модели.
• Гребенки, для изготовления которых использовалась нержавеющая сталь, могут устанавливаться  для подключения приборов отопления с рабочим давлением до 10 бар и температурой до 100C.

Использование распределительных коллекторов для систем отопления предполагает значительные материальные затраты. Однако качественный и рациональный обогрев каждой комнаты в доме независимо от площади компенсирует и окупает все расходы, связанные с приобретением и монтажом оборудования. Достичь максимального эффекта работы системы отопления в доме помогает правильно выбранный коллектор теплоснабжения и его профессиональная установка.

Типы коллекторов

К коллектору может быть подключено от двух до двенадцати контуров, и в процессе работы системы количество задействованных контуров может варьироваться.

В настоящий момент коллектор распределительный для отопления может быть изготовлен из следующих материалов:

1. полимеры;
2. медь;
3. латунь;
4. сталь.

Для удобства эксплуатации базовые типы коллекторов могут оснащаться дополнительными опциями, среди них:

• терморегулятор;
• детектор контроля давления в контурах;
• автоматика для защиты от аварийных ситуаций;
• воздуховыпускные клапаны;
• программируемые смесители;
• электронные клапаны.

Плюсы

• Вы сможете по своему желанию устанавливать и регулировать тепловой режим в каждой комнате своего дома.
• Исчезнет проблема с тем, что одни батареи слишком горячие, а другие слишком холодные.
• Для обслуживания отдельных узлов системы отопления не нужно прекращать отопления всего дома в холод, достаточно будет перекрыть один контур. Например, вы в спокойной обстановке производите ремонт радиаторов отопления в какой-то комнате, а в это время система без перебоев обогревает весь остальной дом.
• Также вы получаете возможность применения в доме набирающей всё большую популярность системы «теплый по», а также совмещать несколько вариантов систем отопления одновременно.
• Экономия энергоресурсов.

Остановимся чуть подробнее на указанных преимуществах.

Прокладку отопительных труб лучше поручить специалистам, чтобы результат радовал,  а не огорчал

Итак, регулировка теплового режима в каждой комнате осуществляется отдельно. Условно варианты установки гребенок в системе отопления делятся на простые и сложные. Простые — равномерно распределяют теплоноситель по контурам, поддерживая одинаковую температуру в каждом из контуров, что уже хорошо. Если вы установите простую гребенку, то регулировать температуру в каждом контуре (отдельно взятом помещении) вы сможете только в ручном режиме (перекрывая или открывая кран на каждом контуре отдельно). Это конечно хорошо, но, прямо скажем, не слишком удобно. Чтобы отрегулировать температуру придется слегка помучиться, повертев краник подачи теплоносителя на каждый контур.

Чтобы обойти мучительный процесс ручной настройки, на каждом контуре устанавливают термодатчики (сложные гребенки), которые автоматически, но по вашему желанию контролируют подачу воды в каждый контур. Теплоноситель поступает в контур и идет на обогрев комнаты, отдав свое тепло, и охлажденным возвращается назад через гребенку в котел, чтобы снова нагреться и так до того момента, пока комната не обогреется до определенной температуры. Согрев комнату, теплоноситель не будет эффективно отдавать тепло в пространство и возвратится в гребенку неохлажденным. Вот тут сработает термодатчик и перекроет весь контур, сохраняя необходимую температуру. Если температура снизится, то термодатчик снова откроет контур. Благодаря такой системе вы сможете регулировать температуру в каждой комнате отдельно, исходя из своих приоритетов. Или, к примеру,  если в гости нагрянула теща, то в комнате, которую ей выделили, можно создать такие условия, что визит будет приятным и кратковременным (Шутка. — прим. Автора). Второе преимущество тесно переплетается с первым. В привычных для нас системах отопления, как бы мы ни хотели, не получится создать одинаковые условия для подачи теплоносителя к батареям. И самая близкая к котлу батарея дышала жаром, а самая дальняя могла быть еле теплой. В коллекторной системе это недостаток полностью отсутствует. К каждой батарее или комнате подходит свой индивидуальный коллектор. И в вашей власти контролировать температуру в каждом контуре. Это скорее не преимущество, а недостаток, от которого удалось избавиться.Комфорт для пользователя при  эксплуатации коллекторной системы намного выше, чем с обычных  систем.  Посудите сами.

Ремонт и обслуживание каждого отдельного узла проходит без выключения всей системы отопления. Достаточно перекрыть необходимый контур и свободно проводить любые работы на его узлах. Также на гребенке коллектора оставляют несколько свободных секций. Что позволит установить дополнительные обогревательные узлы, без нарушения существующей системы отопления. Просто подключив новый узел к гребенке. Представьте себе (на секундочку) , сколько проблем будет, если вы решите установить дополнительную батарею в обыкновенную систему… А теплый пол и вовсе можно установить только при коллекторной системе отопления. Также ее наличие позволит вам использовать одновременно и отопление с помощью батарей и систему теплый пол. А это опять-таки экономия, комфорт и удобство. Отмечу, все эти положительные моменты коллекторных систем, помимо очевидного комфорта и удобства пользования,  приведут еще и к значительной экономии на энергоресурсах. Так, в комплексе с эффективными мероприятиями по утеплению дома можно достичь до 50% экономии. Заманчиво, не так ли?

Теплые полы устанавливаются только вкупе с коллекторной системой

Сборка и монтаж

Шкаф с коллекторным блоком рекомендуется установить с таким расчётом, чтобы петли тёплого пола были примерно одной длины. Если распределяющее устройство располагается выше уровня отопительного контура, воздух из системы будет автоматически удаляться через воздухоотводчик. В случае, когда шкаф планируется спрятать в подвал или поставить на этаж ниже, придётся на каждый контур поставить по воздухоотводчику в комплекте с шаровым отсечным краном, а также на обратке.

При сборке коллекторного блока обратите внимание на герметичность соединений. Если в комплекте с оборудованием нет уплотнительных резиновых колец, резьбу уплотняют подмоткой. Далее выполняется монтаж коллектора тёплого пола в специальный шкаф

Направляющие, оснащённые болтами и гайками для крепления гребёнок, перемещают в соответствии с их длиной. Если коллекторный блок монтируется без шкафа, используют хомуты с дюбелями или кронштейны. На этом же этапе при необходимости монтируют смесительный узел, устанавливают циркуляционный насос для тёплого пола. В заключении подсоединяют контуры, проводят опрессовку системы

Далее выполняется монтаж коллектора тёплого пола в специальный шкаф. Направляющие, оснащённые болтами и гайками для крепления гребёнок, перемещают в соответствии с их длиной. Если коллекторный блок монтируется без шкафа, используют хомуты с дюбелями или кронштейны. На этом же этапе при необходимости монтируют смесительный узел, устанавливают циркуляционный насос для тёплого пола. В заключении подсоединяют контуры, проводят опрессовку системы.

Производители

В строительных магазинах представлены коллекторы различных изготовителей. Они стоят по-разному и имеют свои особенности. К примеру, модель с 2 кранами для систем радиаторного отопления стоит 5000 рублей. В случае, если у модели 3 крана, ее стоимость будет выше.

Популярные компании:

Компания из Италии Far, чей товар отлично известен отечественным покупателям Стоит обратить внимание на доступные цены

У коллекторов для водопровода от данного изготовителя есть одно важное качество – надежность Продукты Rehau не менее востребованы на нашем рынке. Нередко их выбирают мастера и люди, которые не желают переплачивать и при этом хотят получить немецкое качество

Изготовитель применяет качественную и неопасную латунь, рабочие нагрузки на которую могут быть самыми высокими. Ещё одна качественная продукция изготовителя из Италии – это коллекторы для водосети марки Tiemme. Это дешевый, беспроигрышный, хороший продукт, который выбирают опытные мастера

Выбирая коллектор из латуни, обратите внимание на производителя Luxor, Италия. Фирма строго следит за качеством моделей, применяет новаторские технологии и изготавливает большой ассортимент товаров

Еще одна итальянская фирма-изготовитель UNI-FITT, экспортирующая собственную продукцию больше 7 лет. Ассортимент компании содержит более 1000 товаров. Если вам необходим экономичный вариант, но вы не желаете экономить за счет снижения качества, для вас подойдет продукция фирмы Solomon.

При всем разнообразии предложений на рынке комплектующих для водопровода лучшая система водоснабжения должна выбираться персонально и основываться на квалифицированных расчетах и планах жилища.

Реализация проекта

Пример коллекторной разводки

Для того чтобы не стать жертвой приведенной ранее ситуации, нужно подключить коллектор с правильно подобранным диаметром труб. На душ и бачок можно делать трубу из полудюймового изделия. В то же время вход на коллектор должен быть в несколько раз больше.

Но и не стоит усердствовать. Ни к чему ставить увеличенный в два раза вход. Незначительное увеличение входного канала по сравнению с меньшими выходами уже даст положительный результат.

С этими материалами удобно работать. О пользе в использовании пластика не стоит лишний раз повторять.

Получается, что работа может быть и сложной, зато результат стоит того. Коллекторная разводка позволяет экономить средства на покупке тройников. А если устанавливаются металлопластиковые трубы, то тройники для них стоят очень дорого. Но, все же, тут нет особых ограничений. Принимает решение сам хозяин. Нужно отметить, что самостоятельно выполнить коллекторную разводку сможет каждый хозяин. Вот только перед началом работ необходимо составить схему на бумаге, которую потом можно будет реализовывать на практике. Коллекторная система разводки водопроводных труб требует аккуратности в работе.

Как не сложно догадаться, в системе будет множество соединений труб, переходников, запорной арматуры и других элементов

Потому очень важно уделять особое внимание каждой детали, чтобы потом не пришлось переделывать всю работы, что добавит еще больше хлопот

На сегодняшний день можно купить металлопластиковые трубы, трубы из нержавейки и в любом строительном или специализированном магазине. Там же имеются всевозможные соединения, переходники, краны. Вот почему необходимо заранее иметь схему выполнения работ. Она позволит купить необходимое количество строительных материалов для системы.

Водопроводная система являет собой достаточно сложную конструкцию, состоящую из множества компонентов. Каждый из них — незаменим и по-своему важен.

Помимо насоса и источника воды, требуется использовать еще и, собственно, линию, по которой вода будет попадать к потребителю. Она именуется коллектором.

Назначение отопительного коллектора

Отсутствие распределительного коллектора в системе водяного отопления может привести к тому, что вода в разные контуры системы может поступать неравномерно. В результате у вас будет горячий пол и холодные радиаторы, или наоборот.

Это может происходить от того, что к одному выходному патрубку бойлера может быть подключено несколько контуров отопительной системы. Жидкость протекает по таким соединениям неравномерно, в результате чего части помещений не будет хватать тепла. А ведь именно от количества теплоносителя, проходящего по трубам, объема и скорости его перемещения и зависит эффективность системы теплоснабжения.

трубы, отходящие от бойлера

Некоторые владельцы домов пытаются решить эту проблему установкой дополнительных насосов и регулирующих клапанов. Но это только усложняет систему и не всегда приводит к равномерному распределению теплоносителя.

Как распределяется теплоноситель в частном доме?

Возьмем для примера отопительную систему для частного дома площадью в 100 квадратов. Прибором для нагрева воды будет являться настенный газовый котел, имеющий один выходной патрубок с диаметром ¾ дюйма.

В доме у нас имеется два отопительных контура и один контур, нагревающий воду для бытового использования косвенным нагревом. Все контуры построены из труб с диаметром в 1 дюйм. Как рассчитать и построить эффективную систему теплоснабжения?

Первым делом уясняем для себя, что основной причиной некачественного теплоснабжения является элементарная нехватка теплоносителя в системе. А вот основной причиной такой нехватки является чрезмерно узкие распределительные трубопроводы.

Таким образом, повысить эффективность тепловой системы, то есть увеличить диаметр распределительных труб можно двумя способами:

распределение теплопотоков

• При использовании котлов со встроенными насосами к ним подключают гидрострелку (распределитель потоков). При этом на каждом контуре потребления тепла необходимо установить собственный циркуляционный насос. Но такое устройство будет работать только в небольшом здании. При повышении отапливаемых площадей его эффективность и надежность резко падает.
• Наиболее надежным способом станет подключение к источнику тепла водяного распределительного коллектора.

Наиболее совершенный вид распределительного коллектора называется кампланарным. С его помощью эффективно решается проблема соединения труб разного диаметра и объема размещаемого теплоносителя.

распределительный гидроколлектор на 4 контура

Рассмотрим, как своими руками создать системы распределения теплопотоков.

Область применения

Задача коллектора – выравнивание давления в водопроводной магистрали, предотвращение резких перепадов напора и гидроударов.

• Создаются автономные системы, подающие воду в каждой квартире многоэтажного здания.
• Трубы водопровода подводятся к каждому сантехприбору.
• Все сантехнические приборы функционируют независимо друг от друга.

Для достижения лучшего результата рекомендована установка коллекторных устройств на холодный и горячий водопровод. Выход каждого трубного отрезка оснащают краном либо вентилем, позволяющим быстро перекрыть поступление воды на любую точку. Это поможет избежать протечек при появлении неисправностей. Коллектор ставят на основной стояк и обычно прячут в сантехническом шкафу. Его нежелательно закрывать мебелью либо зашивать в стену без быстрого доступа.

Виды гребенок для отопления

В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:

• коллектор для котельной;
• гидрострелка;
• локальные гребенки.

Распределительный коллектор отопления для котельной

Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими насосами для циркуляции жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.

В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.

Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.

Гидрострелка

Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур отопительного котла, а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.

Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.

Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:

Распределительная гидрострелка позволяет:

• не допускать резких колебаний температур, снижающих ресурс системы;
• сохранять объем воды в теплообменнике котла на постоянном уровне;
• поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.

Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.

Гребенка для отопления

Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор теплого пола, коллектор радиаторов отопления).

Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.

Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.

Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.

И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.

Самостоятельное изготовление коллектора

Для изготовления распределительной гребенки составляется схема, в которой учитываются все используемые материалы. О правилах расчета размеров конструкции было сказано выше. Но кроме них следует учитывать, что материал изготовления распределительного коллектора теплоснабжения своими руками должен будет выдержать все виды нагрузки – температурную и давление.

Процесс изготовления сварного коллектора

В качестве исходного материала лучше всего использовать трубу квадратного сечения. Это относится к стальным коллекторам для теплоснабжения. Она проще поддается обработке – уменьшается трудоемкость процесса установки патрубков. Форма не будет оказывать влияние на работу систему отопления.

Важно только правильно рассчитать коллектор для конкретного отопления с учетом всех факторов. Для традиционной схемы лучше всего делать стальные конструкции, так как они имеют продолжительный срок эксплуатации и меньше подвержены поломкам, чем полимерные аналоги

В водяном теплом полу успешно применяются как полипропиленовые коллекторы для теплоснабжения, так и стальные.

Порядок изготовления распределительной гребенки.

1. Нарезка заготовок. В первую очередь необходимо сделать основной корпус и патрубки для него.
2. Сборка конструкции. Для изготовления стального самодельного коллектора в систему отопления понадобится сварочный аппарат. Соединение патрубков в полипропиленовом аналоге выполняется с помощью температурной сварки.
3. Проверка конструкции. Для этого необходимо заполнить ее водой и создать максимально допустимое давление, которое может быть в отоплении. Не допускается наличие протечек.

Нередко отказываются делать сварной коллектор для теплоснабжения самостоятельно. Это обусловлено отсутствием соответствующего инструмента. Альтернативный способ изготовления – приобретение отдельных комплектующих. Лучше всего выбирать элементы от одного производителя. Таким образом можно обеспечить надежную работу конструкции.

Вывод

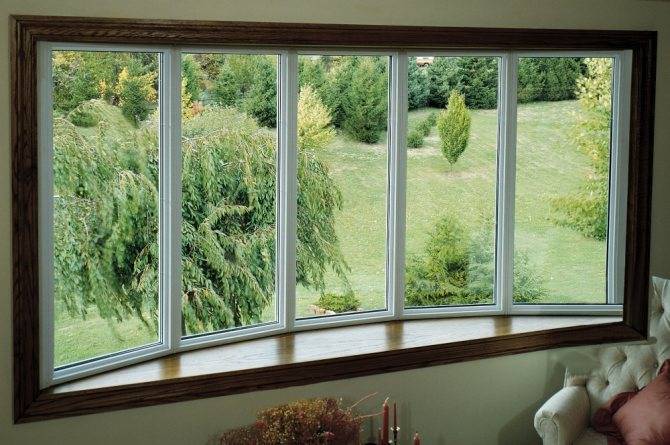

Эффектная система, порой, не нуждается в занавесках
