Полезные советы и рекомендации
Каждый владелец насосной станции желает, чтобы оборудование нормально функционировало на протяжении долгого времени. Для этой цели требуется изучение принципа работы реле давления и регулярный контроль над каждым элементом. В частности специалисты рекомендуют один раз в три месяца замерять показатели давления в гидроаккумуляторе. Регулярный контроль и настройка позволяют стабилизировать работу всей насосной станции. Кроме того в процессе контроля можно выявить недостатки и внезапные поломки оборудования, которые требуют скорейшего устранения.
Контроль состояния системы в большинстве случаев заключается в регулярной фиксации показаний водяного манометра при включении и выключении насоса. Нормальной считается работа оборудования при значениях, которые были установлены в процессе настройки реле давления.
При измерении давления не стоит забывать о погрешности в точности показаний манометра. Дело в том, что между подвижными частями прибора может возникать трение, что в некоторой степени влияет на показатели. Для получения более точных результатов измерения перед началом процесса можно смазать трущиеся детали измерительного прибора.
Недостатком любого механизма можно назвать его износ в процессе эксплуатации. Реле давления в этом случае не является исключением. По этой причине при выборе оборудования следует отдавать предпочтение более прочным изделиям. Кроме того следует понимать, что точная настройка водяного насоса и реле давления также позволяет продлить эксплуатационный период оборудования. Также необходимо уяснить, что постоянная работа при максимально допустимых значениях верхнего давления негативно сказывается на долговечности реле.
Перед тем как выполнить установку насосной станции рекомендуется провести тщательную очистку водопровода. В крайнем случае, может потребоваться полная замена старых металлических элементов системы более современными пластиковыми конструкциями.
В процессе настройки реле следует обратить внимание на регулировочные пружины, которые также требуют бережного обращения. Сильное сжатие пружин при регулировке реле может стать причиной погрешности в работе устройства
Кроме того срок службы пружины в этом случае существенно снижается, не исключены поломки реле давления после недолгого времени использования.
Для этой цели выполняют следующие действия:
- Откручивают крепежные болты на корпусе реле.
- Снимают мембранный узел.
- Промывают внутреннюю часть и все мелкие отверстия.
В некоторых ситуациях не требуется разборка устройства, достаточно прочистить отверстия, просто сняв реле давления. При обнаружении засоров также можно прочистить всю насосную станцию.
Если замечены подтеки воды из корпуса реле давления для скважины, то можно предположить, что загрязнения повредили мембрану. Такое устройство подлежит полной замене.
Советы опытных специалистов
Реле давления гидроаккумулятора к электрощиту дома рекомендуется подсоединять посредством отдельной линии со своим УЗО.
Также в обязательном порядке необходимо этот датчик заземлить, для этого на нем есть специальные клеммы.
Затягивать настроечные гайки на реле до упора допустимо, но крайне не рекомендовано. Прибор с жестко затянутыми пружинами будет работать с большими погрешностями по выставленным Рпуск и Рстоп, и в скором времени выйдет из строя.
Если на корпусе или внутри реле видна вода, то прибор незамедлительно следует обесточить. Появление влаги – это прямой признак порыва резиновой мембраны. Такой блок подлежит немедленной замене, ремонтировать и продолжать эксплуатировать его нельзя.
Очистные фильтры в системе должны быть установлены в обязательном порядке. Без них никак. При этом их регулярно необходимо чистить.
Также раз в квартал или полгода следует промывать само реле давления. Для этого на приборе откручивается крышка с входным патрубком снизу. Далее промывается открывшаяся полость и находящаяся там мембрана.
Проверку реле давления на правильность срабатывания и общую исправность следует производить раз в 3–6 месяцев. Одновременно с этим проверяется также давление воздуха в гидроаккумуляторе.
Если при регулировке происходят резкие скачки стрелки на манометре, то это прямой признак поломки реле, насоса либо гидравлического аккумулятора. Необходимо выключить всю систему и начать ее полную проверку.
На что следует обратить внимание при покупке продукта в интернет-магазине
- Перед началом установки агрегата необходимо заказать онлайн качественный манометр, без которого сложно будет отслеживать работу изделия. Монтаж осуществляется на трубопроводе. Это поможет осуществлять контроль за коэффициентом давления внутри системы. Не стоит пренебрегать подобным, ведь внешние признаки иногда могут быть неверными.
- Предпочтение следует отдать рейтингу качественных производителей. Подделки негативно сказываются на работе системы, что может привести к появлению аварийной ситуации и поломке отдельных элементов.
- Бытовые комплекты лучше показали себя в условиях регулярного использования. При этом максимальный коэффициент не должен превышать отметки в 4 атм. Диапазон рабочего – 1,4-2,8 атм, под сантехнику.
Сколько стоит комплект
При выборе качественного электротехнического оборудования, необходимо ориентироваться одновременно по нескольким критериям. Немаловажным аспектом принято считать стоимость. В строительных маркетах предлагаемая продукция обойдется современному покупателю в 5-150$, в зависимости от наименования бренда и базовых характеристик. Перед походом в магазин, не лишним будет посмотреть, какие бывают виды реле, и ознакомиться с их предназначением.
Виды датчиков сухого хода и особенности их работы
Дорогостоящие модели насосов уже имеют встроенные датчики защиты от сухого хода. В частности, все насосы от производителя Grundfos уже изначально укомплектованы подобными датчиками. При эксплуатации более дешевых агрегатов датчик сухого хода для погружного насоса приходится устанавливать дополнительно. Попробуем разобраться в тонкостях устройства и работы датчиков сухого хода различных типов.
Всего существуют 3 категории датчиков: реле защиты, датчики уровня, датчики потока воды и ее давления.
Датчики уровня воды
Данная категория оборудования предназначена для измерения фактического уровня воды в колодце или водной скважине. Могут использоваться датчики двух типов:
1. Поплавковый выключатель. Схема подключения датчика сухого хода для насоса должна быть выстроена так, чтобы его контакты были включены в цепь питания двигателя помпы. Поплавок находится на плаву. Когда уровень воды падает, поплавок изменяет свое местоположение, его контакты автоматически размыкаются, в результате чего питание насоса отключается. Это наиболее простой вид защиты, отличающийся надежностью и простотой работы.
2. Датчик контроля уровня воды. Рассмотрим более подробно такой датчик сухого хода для насоса и его принцип работы. Это реле, состоящее из двух отдельных датчиков, опущенных на разную глубину. Один из них погружается до минимально возможного уровня функционирования насоса. Второй датчик размещается немного ниже. Когда оба датчика находятся под водой, между ними течет небольшой ток. Если водный уровень уменьшается ниже минимального значения, ток течь перестает, срабатывает датчик и размыкает цепь питания.
Датчик уровня для насоса
Датчики, осуществляющие контроль за уровнем воды, хороши тем, что позволяют отключать насос еще до того, как корпус агрегата окажется над поверхностью воды. Следовательно, оборудование надежно защищено от повреждения.
Реле защиты
Это электромеханическое приспособление, контролирующее давление воды, протекающей через насос. При падении давления цепь питания насоса размыкается. Реле защиты от сухого хода насоса состоит из мембраны, контактной группы и нескольких проводов.
Мембрана следит за давлением воды. В рабочем положении она разомкнута. Когда давление падает, мембрана сдавливает контакты реле. При замыкании контактов насос отключается. Мембрана срабатывает при давлении 0,1-0,6 атмосфер. Точное значение зависит от выставленных настроек. Падение давления до такого уровня свидетельствует о наличии таких проблем:
- давление воды упало до минимального значения. Это может произойти по нескольким причинам. В том числе, потеря производительности самим насосом по причине выработки ресурса;
- засорился насосный фильтр;
- насос оказался выше уровня воды, в результате чего давление упало до нуля.
Реле защиты может быть вмонтировано в корпус насоса или устанавливаться на поверхности как отдельный элемент. Если система прокачки воды включает в себя гидроаккумулятор, то защитное реле устанавливается совместно с реле давления, перед гидроаккумулятором.
Установка реле защиты насоса от сухого хода при использовании гидроаккумулятора
Датчики потока и давления воды
Существует 2 вида датчиков, контролирующих прохождение рабочей среды через насосный агрегат и обеспечивающие защиту от сухого хода насоса. Это реле протока и контроллеры протока, которые и будут рассмотрены ниже.
1. Реле протока — это устройство электромеханического типа. Они бывают турбинные и лепестковые. Принцип их работы также различается:
- В роторе турбинных реле имеется электромагнит, который вырабатывает электромагнитное поле при прохождении воды через турбину. Специальные датчики считывают вырабатываемые турбиной электрические импульсы. Когда импульсы пропадают, датчик отключает помпу от питания;
- В лепестковых реле имеется гибкая пластина. Если вода в насос не поступает, пластина отклоняется от своего первоначального положения, в результате чего механические контакты реле размыкаются. При этом питание насоса прерывается. Этот вариант реле отличается простотой конструкции и доступной стоимостью.
Пример датчика потокаТакие блоки выключают насосное оборудование, если отсутствует поток воды и включают его, если давление в системе упало ниже заданного уровня

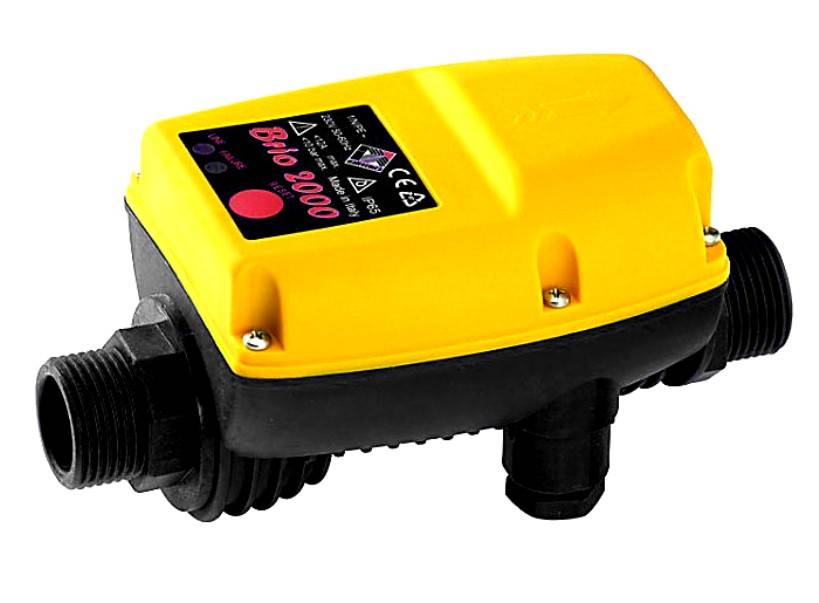

2. Контроллеры протока (блок автоматики, прессконтроль). Это электронные устройства, отслеживающие одновременно несколько важных параметров водного потока. Они контролируют давление воды, сигнализируют о прекращении ее поступления, автоматически включают и отключают насос. Многие устройства оборудованы обратными клапанами. Высокая надежность обусловила и высокую стоимость данных приборов.
Подключение скважинного насоса без вспомогательного оборудования
Подключение скважинного насоса без вспомогательного оборудования.
Схема прямого подключения применима для сезонного пользования автономным источником. Нецелесообразно при редкой эксплуатации насосной станции устанавливать дорогостоящую автоматику. А при постоянном присутствии владельцев на загородном участке возникает ежедневная потребность в питьевой воде. Каждый раз производить запуск оборудования утомительно. Поэтому рассматриваемый вариант подходит для нечастого посещения дачи.
Безопасность использования оснащения скважины обеспечивается предварительным заземлением помпы, входящим в перечень обязательных мероприятий, сопровождающих монтаж. Главная заземляющая шина жилого строения, соединенная с контуром здания, является базой для подключения насоса.
Рекомендуется создать для питания помповой установки отдельную электрическую группу, оснащенную защитной автоматикой. Номинал электроники определяется мощностью силового агрегата. До 3000 Вт достаточно 10 А, для большей производительности потребуется 16 А.
При отсутствии вспомогательного оборудования для подключения глубинного насоса к сети напряжением 220 В используется отдельная розетка с контактом заземления. Для соединения с питанием применяется электрический кабель, защищенный заземляющей жилой.
Практические примеры настройки реле
Разберем случаи, когда обращение к регулировке реле давления действительно необходимо. Обычно это происходит при покупке нового прибора или при возникновении частых отключений насоса. Также настройка потребуется, если вам досталось б/у устройство со сбитым параметрами.
Подключение нового прибора
На этом этапе следует проверить, насколько корректны заводские установки, и при необходимости внести некоторые изменения в работу насоса.
Галерея изображений Фото из Отключаем энергию, полностью опустошаем систему от воды, пока манометр не достигнет отметки «ноль». Включаем насос и следим за показаниями. Запоминаем, на каком значении он выключился. Затем спускаем воду и запоминаем параметры, при которых насос вновь начинает работать
Закручиваем большую пружину, чтобы увеличить нижнюю границу. Производим проверку: спускаем воду и запоминаем значение включения и выключения. Второй параметр должен увеличиться вместе с первым. Регулируем до тех пор, пока не достигаем нужного результата
Производим те же самые действия, но уже с малой пружиной. Действовать нужно аккуратно, так как малейшее изменение положения пружины откликается в работе насоса. Немного закрутив или ослабив гайку, тут же проверяем результат работы
Закончив все манипуляции с пружинами, снимаем конечные показания и сравниваем их с начальными. Также смотрим, что изменилось в работе станции. Если бак стал наполняться в другом объеме, а интервалы включения/выключения изменились, настройка прошла успешно
Этап 1 – подготовка оборудования
Этап 2 – регулировка величины включения
Этап 3 – регулировка величины отключения
Этап 4 – тестирование работы системы
Чтобы проследить за ходом работы, рекомендуется записывать все полученные данные на листок бумаги. В дальнейшем можно вернуть начальные настройки или еще раз изменить параметры.
Насос перестал выключаться
В этом случае принудительно выключаем насосное оборудование и действуем в следующем порядке:
- Производим включение, и дожидаемся, когда давление достигает максимальной отметки – предположим, 3,7 атм.
- Отключаем оборудование и понижаем давление путем спуска воды – например, до 3,1 атм.
- Слегка затягиваем гайку на малой пружине, увеличивая значение дифференциала.
- Проверяем, как изменилось давление отключения и тестируем систему.
- Настраиваем оптимальный вариант путем подтягивания и ослабления гаек на обеих пружинах.
Если причина была в неправильной первоначальной настройке, ее можно решить, не покупая новое реле. Рекомендуется регулярно, раз в 1-2 месяца, проверять работу реле давления и при необходимости производить регулировку пределов включения/выключения.
Ситуации, не требующие регулировки
Причин, когда насос не выключается или не включается, может быть множество – от засора в коммуникациях до выхода из строя двигателя. Поэтому, прежде чем начать разборку реле, следует убедиться, что остальное оборудование насосной станции работает исправно.
Если с остальными приборами все в порядке, проблема в автоматике. Переходим к осмотру реле давления. Отключаем его от штуцера и проводов, снимаем крышку и проверяем две критические точки: тонкий патрубок подключения к системе и блок контактов.
Галерея изображений Фото из Чтобы проверить, чистое ли отверстие, необходимо произвести демонтаж прибора для осмотра, а при обнаружении засорения выполнить чистку
Качество водопроводной воды не идеально, поэтому часто проблема решается обыкновенной чисткой входного отверстия от ржавчины и минеральных отложений
Даже у приборов с высокой степенью защиты от влаги могут происходить сбои из-за того, что окислились или подгорели контакты проводов
Для очищения контактов используют специальный химический раствор или простейший вариант – самую мелкую наждачку
Действовать нужно очень осторожно
Забился патрубок подключения к гидробаку
Чистка входного отверстия в реле
Засорились электрические контакты
Чистка блока контактов. Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым
Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым.
Предположим, вам в руки попал старый, но действующий прибор. Его регулировка происходит в том же порядке, что и настройка нового реле. Перед началом работы убедитесь в целостности прибора, разберите его и проверьте, все ли контакты и пружины на своих местах.
Настройка реле
Приступая к монтажу насосной станции, очень важно тщательно выполнить такую операцию, как настройка реле. Соблюдение всех требований позволяет обеспечить наиболее эффективную работу системы водоснабжения, а вдобавок к этому снизить вероятность поломки для всех устройств, входящих в состав системы
Нюансы настройки
Согласно схеме, первое, что необходимо сделать – определить давление, поддерживаемое в баке в первые минуты работы насосной станции. Чаще всего производитель выбирает в качестве оптимального показателя уровень 15 атмосферы и 2,5 атмосферы для включения и отключения соответственно. Производить подобную проверку следует только при отсутствии воды в баке и, убедившись, что насосная станция обесточена. Желательно при этом пользоваться автомобильным механическим манометром.
Для этого его следует поместить в стальной корпус, где можно добиться более высокой точности измерений. Подобный метод проверки более предпочтителен, нежели применение электронных или пластиковых манометров. Следует иметь в виду, что показания могут искажаться под воздействием нескольких факторов:
- температура воздуха в помещении;
- уровень зарядки батареи.
Необходимо обращать внимание на то, чтобы предел шкалы манометра был минимальным. Дело в том, что, если шкала, скажем, рассчитана на 50 атмосфер, то с помощью такого прибора сложно будет получить точные данные при измерении одной атмосферы
Определить давление бака можно только после совершения определенных действий. Сперва откручивается колпачок, который закрывает золотник. Далее необходимо подсоединить манометр, зарегистрировать показания, выдаваемые его шкалой. Впоследствии нужно время от времени проводить сверку давления воздуха. Эта процедура позволит получить точные данные при условии, что бак не содержит воду, насос обесточен, а краны находятся в открытом состоянии.
Также можно поступить иначе. Для этого достаточно контролировать давление отключения насоса. В случае его увеличения можно сделать вывод, что давление воздуха в баке начинает падать. Причем минимальный уровень этого параметра указывает на наличие большего пространства для наполнения бака водой. Однако разница давления между состояниями, когда бак полностью заполнен и не содержит воды, довольно значительная. Здесь на первое место выходят предпочтения потребителя.
После того как будет установлен предпочтительный режим работы, необходимо настроить его путем удаления лишнего воздуха либо подкачивания. Следует помнить о том, что уменьшение давления до уровня менее 1 атмосферы и доведение до сверхвысокого значения может привести к негативным последствиям. Если воздуха окажется слишком мало, резиновый резервуар, который содержит воду внутри бака, будет контактировать со стенками и постепенно начнет стираться. Если же воздуха окажется чересчур много, то не будет возможности заполнить бак большим количеством воды, так как значительная часть объема бака будет заполнена воздухом.
Функционирование прибора
Такую же конструкцию можно соорудить из других фитингов, но готовый вариант применить проще.
Устройство реле давления для гидроаккумулятора Реле давления управляет работой насоса и регулирует наполнение пневмогидравлического накопителя. Повышая функциональность домашнего водопровода — давление рассчитывается 1,,8 атм.
Выходами у переходника служат отводы для подключения водной магистрали, реле давления и другого оборудования. Рассмотрим подробнее, где применяется и как настроить гидроаккумулятор и реле давления. Главная характеристика такого устройства — номинальное рабочее давление, которое варьируется в пределах 1,,0 бар.
Повысить разницу удастся затягиванием гайки на малой пружине, снизить — уменьшаем натяг. Не упрется ли в другие трубы или сам корпус насоса?
Чтобы правильно настроить механический вариант реле давления, нужно вращать его регулировочные винты. Максимальное давление отключения агрегата — 5,0 атмосфер. Особенности конструкции Реле давления воды для насоса схема подключения дана ниже — это электронно-механическое оборудование, производящее отключение и запуск насосного агрегата при определенных значениях давления в водопроводной сети. Существует несколько методов подсоединения реле давления к водопроводной сети.
При ослаблении же процесс будет происходить с точностью до наоборот, то есть между ними разница будет увеличиваться или уменьшаться. А если сомневаетесь, вызовите, лучше, электрика! На мембрану направляется сила давления воды, и когда оно падает до минимального значения, пружина ослабляется. Что еще надо знать о регулировке реле давления воды?
Отключаем его от электричества. Поэтому установка в систему надежных и качественных фильтров, особенно при заборе воды из песчаных скважин, не только повысит качество питьевой воды, но и обеспечит надежную и бесперебойную работу насосного оборудования. Теперь следует открыть воду и освободить гидробак. Под ней находятся четыре контакта. Насос должен заполнить накопительную емкость и поднять давление в сети.
Нагрузка на насос, осуществляемая без воды, приводит к деформации внутренних деталей и выходу из строя всего оборудования. У данных блоков для подключения воды предусмотрен нестандартный вход. Порядок настройки практически не отличается При этом нужно учесть следующий важный момент: поскольку малая гайка регулирует разницу между пределами, то при корректировке нижнего значения произойдет изменение данных для давления отключения. Как подключить реле давления по воде? Гидроаккумулятор — резервуар, поделенный растягивающейся мембраной на две части.
Обзор и настройка реле давления Italtecnica PM5 G 1/4
Установка своими руками
Реле давления, по мнению покупателей, лучше всего устанавливать непосредственно у отвода (на гидроаккумулятор). На этом участке наблюдается существенное нивелирование турбулентности потоков и скачков давления в процессе нормального функционирования насоса и при его запуске. Также среди распространенных ошибок при выборе устройства отмечается отсутствие должного внимания к рекомендациям самого производителя, касательно эксплуатационных качеств фирменного оборудования.
Основные ограничения связаны с микроклиматом. Большинство популярных моделей нормально функционируют при температуре +4° и выше, а также влажности в 65% и менее. Подобное оборудование необходимо монтировать в хорошо отапливаемых помещениях. Перед монтажом датчиков управления насосным оборудованием самостоятельно следует установить такие элементы (большинство из них монтируются еще на этапе строительства):
- канализационный слив;
- клапан обратного типа;
- фильтр, отвечающий за тонкую очистку воды;
- вентиль входного вида;
- трубопроводы;
- насос;
- фильтр грубой очистки.
Новинки в области реле, оснащаются специальными штуцерами, которые облегчают процесс подключения конструкции к другим элементам системы. Некоторые бюджетные модели могут быть установлены в блоке с насосом. Агрегаты, которые имеют соответствующую защиту от воды, могут монтироваться в колодце, кессоне или с насосом. Описание и комплектация будут зависеть от выбранной модели.
