Какие лучше алюминиевые радиаторы отопления и их технические характеристики

Преимущества и недостатки алюминиевых батарей

Алюминиевые батареи отопления стали полноценной заменой громоздким чугунным радиаторам. Основой для их производства служит легкий и очень прочный алюминий. Изготовление чаще всего ведется методом литья под высоким давлением, что обеспечивает изделиям надежность, стойкость к коррозии и давлению, а также продолжительный срок службы. Для защиты от атмосферного воздуха они покрываются специальными защитными эмалями.

Батареи из алюминия очень просты в ремонте, это достигается за счет малого веса и секционной конструкции.

Алюминиевые батареи не являются цельнолитыми, в отличие от чугунных или стальных радиаторов, – они состоят из отдельных секций, соединенных между собой ниппелями и герметизирующими прокладками. Благодаря этому батареи легко ремонтируются, так как одну секцию можно выкинуть, установив на ее место новую исправную секцию. Протечки возникают редко, поскольку все соединения здесь достаточно герметичные.

Радиаторы из алюминия позволили избавиться от тяжелых, громоздких и не очень эффективных чугунных батарей. Они компактные и легкие, не требуют особого ухода и регулярной окраски. Что касается того же чугуна, то его нужно окрашивать, а шершавая поверхность не способствует эффективному удалению пыли. Поэтому такие устройства прочно заняли нишу обогрева домов и зданий с автономными системами отопления.

Какими достоинствами обладают алюминиевые батареи отопления?

• Низкий вес – алюминий является одним из самых легких и прочных металлов. Благодаря этому у разработчиков появилась возможность создать легкие и достаточно стойкие к давлению радиаторы. Вес одной секции варьируется от 1 до 1,5 кг, в зависимости от модели и производителя.
• Достойный внешний вид – алюминиевые батареи выглядит просто и опрятно. Они не вызывают желания отвести глаз и их часто устанавливают прямо на виду, например, у стен.
• Высокая теплоотдача – в зависимости от конструкции и межосевого расстояния, теплоотдача у алюминиевых радиаторов может достигать 205 Вт на секцию. Благодаря этому появляется возможность уменьшить габариты отопительной системы и сделать ее более компактной.
• Стойкость к коррозии – при условии использования в автономных отопительных системах, алюминиевые батареи прослужат очень долго.
• Возможность самостоятельного ремонта – в случаи появления трещин алюминиевый радиатор можно запаять.
• Доступная стоимость – на рынке представлены неплохие алюминиевые батареи по вполне низким ценам.
• Лёгкий монтаж – этот фактор обеспечивается низким весом алюминиевых батарей. Если для монтажа чугунных радиаторов нужны усилия двух-трех человек, то с батареями из алюминия можно управиться самостоятельно.

У алюминиевых батарей отопления есть и определенные недостатки:

Плохой теплоноситель, высокое давление в системе и гидроудары способны привести к разрыву секции.

• отсутствие стойкости к агрессивному теплоносителю – из-за этого алюминиевые батареи не рекомендуется использовать в многоэтажных домах, подключенных к централизованным системам отопления (хотя по давлению, при условии небольшой высотности, они подходят);
• отсутствие стойкости к гидроударам – если в отопительной системе произойдет гидроудар, алюминиевые радиаторы могут лопнуть, не выдержав нагрузки. Это еще одна причина, по которой они не используются в многоквартирных домах;
• газообразование – из-за этого в отопительную систему нужно встраивать спускники воздуха.

Все эти недостатки совершенно некритичны при использовании алюминиевых батарей в автономных системах отопления.

Несмотря на появление алюминиевых батарей с защитным внутренним покрытием, их использование в центральном отоплении не рекомендуется и даже не допускается.

Типы алюминиевых радиаторов отопления

Различаются батареи из алюминия по типу производства и бывают экструзионными, анодированными, литыми. Поскольку алюминий считается мягким материалом, при изготовлении батарей в него добавляют кремний и из сплава отливают как отдельные секции, так и цельные коллекторы приборов отопления.

Экструзионные

Если смотреть на батарею в разрезе, она выглядит в виде ребер теплообменника, заключенных в две внешние пластины. Несмотря на отсутствие монолитности прибора, изменения количества секций тут не предусмотрено. Это изделия, которые выпускаются в единичной мощности. Также не получится заменить вышедший из строя элемент, поэтому рекомендуется заранее просчитывать нагрузку на радиаторы, общее количество приборов, положенных для установки в помещение того или иного размера.

Анодированные

Основное отличие от всех устройств – применение алюминиевого сплава высокой степени очистки. После изготовления продукция проходит процесс специальной обработки, которая обеспечивает пониженную внутреннюю шероховатость стенок. Это свойство увеличивает показатель гидродинамического движения теплоносителя.

Анодированные приборы отличаются пониженными требованиями к качеству теплоносителя, повышенной прочностью и невосприимчивостью к внешним влияниям – свойства, которые позволяют применять агрегаты в любых системах отопления.

Литые

Отличительная особенность прибора – большое количество кремния (12%) в сплаве. Батареи из такого сплава получаются особенно прочными и практичными.

Устройство алюминиевого радиатора отопления в разрезе:

• вертикальный канал проходной;
• верхний и нижний проходные каналы с резьбами;
• внутренние «ребра» нагревателя;
• пластины наружных слоев.

Горизонтальные каналы обладают большим диаметром, чем вертикальный, а ребра обеспечивают большую площадь соприкосновения теплоносителя с воздухом, что увеличивает теплоотдачу прибора. Секции соединяются стальными ниппелями, литые приборы отопления допускают увеличение количества секций.

Единичная мощность секции в отопительном приборе имеет ширину в 500 мм, теплоотдача в пределах 215-220 Вт. Средний срок службы 15-25 лет.

Как правильно установить алюминиевую батарею своими руками?

Такой процесс проходит поэтапно.

Подготовительные работы

Они начинаются с того, что производится определение места будущей установки радиатора и фиксируются кронштейны.

Для грамотного расчёта монтажа батареи обязательно учитываются следующие строительные показатели отступов:

• от 10 см и более — от подоконника;
• 3–5 см от стены;
• примерно 12 см от уровня пола.

Фиксация кронштейна к стене производится с помощью дюбелей. Отверстия, оставленные сверлом, заполняются цементом.

Если батарея напольного типа, то она помещается на специальную подставку, а к стене крепится слегка, лишь для установки её устойчивого баланса.

Сборка радиатора

Перед непосредственным запуском батареи, необходимо пошагово произвести монтаж:

• вкрутить заглушки и радиаторные пробки;
• стыковка с запорной арматурой;
• сбор терморегуляторов;
• контроль устойчивости ниппелей;
• фиксация воздухоспускных клапанов.

Внимание! Для дальнейшей правильной эксплуатации клапанов требуется установить их выпускные головки таким образом, чтобы они были обращены вверх. После выполнения всех шагов радиатор фиксируется на кронштейны

После выполнения всех шагов радиатор фиксируется на кронштейны.

Крюки располагаются между секций. Подробная инструкция по сборке алюминиевого источника обогрева помещения должна идти с ним в комплекте.

Анодированные радиаторы

Данный тип радиаторов изготавливается из алюминия, который прошел более качественную очистку. Также материал для изготовления таких радиаторов проходит анодное оксидирование, которое несколько меняет структуру алюминия. Если алюминиевые радиаторы отопления, характеристики их подвержены влиянию коррозии, то для анодированных радиаторов отопления коррозия практически не страшна. Отдельные детали соединяются между собой посредством муфт, а не как в других случаях – с помощью ниппелей. Эти муфты монтируются с внешней стороны обогревательного прибора.

Анодированный алюминиевый радиатор

Также они способны выдержать более высокое рабочее давление. Рабочее давление, которые они способны выдержать может достигать отметки 50-70 атмосфер. Правда, анодированные радиаторы входят в более дорогую ценовую категорию, чем простые батареи отопления алюминиевые, технические характеристики которых несколько ниже.

Область применения

Алюминиевые радиаторы устанавливают в частных домах с автономным отоплением Алюминиевые батареи в основном используется в частном домостроении с автономным отоплением, так как в этом случае есть возможность обеспечить необходимое качество воды, урегулировать показатели давления и проконтролировать подачу теплоносителя. В качестве мест монтажа могут выступать:

• жилые помещения;
• хозяйственные постройки;
• промышленные предприятия;
• гаражи, ангары, склады.

Радиаторы из алюминия монтируются в зданиях, где предусмотрена собственная, нецентрализованная отопительная система.

Что входит в монтажный комплект

Он рассчитан на стандартное подключение батарей. Алюминиевые радиаторы стыкуются с трубами сбоку, в зависимости от схемы отопления. Варианты разные:

• верх/низ – справа или слева;
• диагональное соединение – подача вверху, обратка внизу или наоборот.

Отверстия каналов в радиаторах составляют 1 дюйм.

Состав комплекта

• Футорки (4 шт.). Используются, если сечение трубы не соответствует диаметру стыковочных отверстий. В комплекте 2 пары переходников – левые и правые. Они бывают с 1 на ¾ и на ½ дюйма.
  Для монтажа литых радиаторов футорки нужны всегда. Причина — в разном шаге резьбы с каждой стороны батареи.
• Кран Маевского. Представляет собой устройство ручного способа действия, позволяющее отводить воздух из системы. Им пользуются перед пуском котла, а также если эффективность алюминиевой батареи снижается – например, по причине усиленного газообразования внутри образца. Монтируется в верхнем отверстии, к которому труба не присоединена.
• Заглушка. В корпусе батареи четыре стыковочных отверстия. Два задействуются для присоединения труб (по схеме), третье – под установку крана Маевского. Незадействованное отверстие глушится.
• Кронштейны. Для крепления алюминиевого радиатора на стене.

Не все производители комплектуют ими свои батареи – обратите внимание!

Нестандартным подключением называется подводка труб снизу. Плюс очевиден – коммуникации скрыты под финишной отделкой пола. Для того, чтобы перевести боковое присоединение алюминиевых радиаторов в нижнее положение, понадобится специальная арматура, которая заказывается отдельно.

По выбору переходников данного типа желательно посоветоваться с профессионалом. Роль играет совместимость материалов – алюминия батареи и арматуры.

Что понадобится для монтажа

1. Лента ФУМ. Без нее резьбовое соединение даст течь. Современный аналог традиционной пакли, которую сантехники используют крайне редко, для труб больших диаметров.
2. Герметик. Но только не силиконового типа (в паспорте на батареи «Термал» оговаривается особо), разрешается использование анаэробных составов. Понадобится или нет — решать мастеру.

Дополнительно

Элементы необязательные, но если думать о комфорте и дизайне, то стоит обратить внимание.

• Экран. Для повышения теплоотдачи радиаторов. Алюминиевая батарея, как и любая другая, греет фронтальную и тыльную стороны. Установка металлической пластины на стене позволяет направить тепловые лучи в помещение. Эффективность отопительного прибора возрастает.
• Рамки. Декоративные элементы. Благодаря обширному сортаменту подобрать оптимальное обрамление для радиаторов несложно. Пренебрегать ими не стоит – они защищают радиатор от механического повреждения.
• Испаритель, сушилка, вентилятор. Дополнительная оснастка отопительных приборов, повышающая удобство пользования. По вопросу целесообразности приобретения нужно проконсультироваться с профессионалом.

Советы по выбору радиаторов

• Лучше покупать батареи известных брендов.
• Чем дороже стоимость, тем качественнее.
• Нужно изучить паспорт радиаторов перед покупкой. Все важные характеристики прописаны только там. Порой продавцы недостаточно хорошо осведомлены о продукции.
• Чем тяжелее радиаторы, тем лучше. Задняя стенка радиаторов должна быть толстая. Если будет толщина недостаточной, то при скачках давления отопительный прибор может запросто сломаться. На фото алюминиевых радиаторов отопления видно какими толстыми должны быть стенка сзади и боковые ребра.
• Будет замечательно, если будет оксидная пленка на радиаторах.

Монтаж медных радиаторов

Рассмотрим особенности установки батарей из меди своими руками. Инструкция, поможет вам правильно выполнить все необходимые действия.

Первоочередная задача — выбрать подходящее место. Рекомендуется монтировать радиаторы под оконными проемами, так как именно через них в помещение проникает холодный воздух. Работающие батареи, наоборот, создают тепловую завесу, которая обогревает комнату и препятствует конденсации влаги на оконном стекле.

Расстояние между нижней кромкой и полом, а также верхней частью и батареей должно составлять не менее 15 сантиметров. Благодаря этим промежуткам организуется эффективная конвекция холодного и подогретого воздуха. По этой же причине батарея должна закрепляться как минимум в 5 см от стены.

Сам монтаж может быть произведен двумя способами:

1. С помощью настенных креплений. Для этого в стене сверлятся отверстия, в которых с помощью анкерных болтов закрепляются специальные крюки. Их количество зависит от размеров батареи. Как правило, достаточно 2-5 штук.

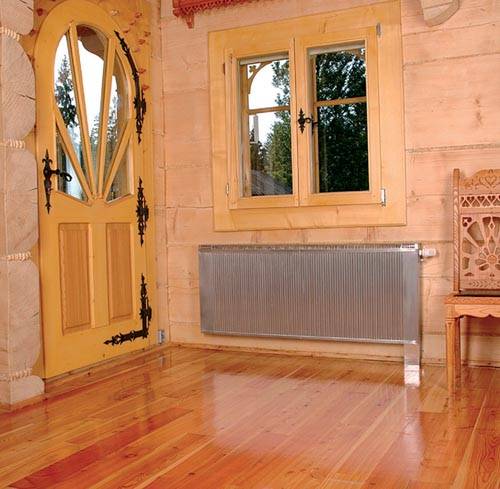

Батарея, установленная на стену

1. На ножках. В этом случае необходима площадка, которая устанавливается на ножки длиной около 12 см. Она служит опорой для нижней кромки радиатора.

Тщательно сваривайте трубопроводы отопления

Кроме того, при установке радиаторов из меди потребуется следующее оборудование:

1. Клапаны для стравливания воздуха из радиаторов (краны Маевского). Они устанавливаются в верхней части батареи и служат для удаления воздушных пробок, которые образуются после заполнения отопительной системы теплоносителем.

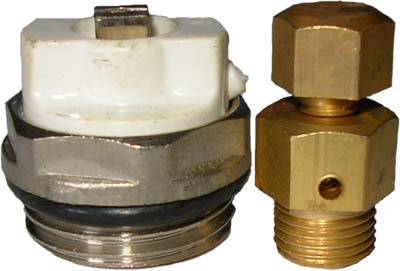

Клапан для выпуска воздуха из батареи

1. Запорная арматура (краны). Ставятся на входящий и выходящий патрубок радиатора. Они позволяют регулировать количество подаваемого в радиатор теплоносителя и, соответственно, температуру в комнате. Кроме того, перекрыв эти краны можно легко отремонтировать поломанный или заменить полностью вышедший из строя элемент отопительной сети.
2. Байпас. Используется только в однотрубных системах отопления. Соединяет входящую и исходящую трубы, минуя радиатор.

Схема монтажа батарей с байпасами

Должен быть оборудован краном и иметь меньшее сечение, чем подающий трубопровод. Позволяет обеспечить более равномерную циркуляцию теплоносителя.

После установки всех радиаторов и их стыковки с трубопроводами необходимо осуществить пробный запуск отопления. Для этого система заполняется теплоносителем с минимальным давлением и включается котел.

Необходимо обследовать все места соединений на предмет появления протечек. В случае обнаружения последних, нужно собрать заново проблемный узел. По окончании проверок система готова к дальнейшей эксплуатации.

Если монтаж отопления выполнялся специалистами, потребуйте документ, дающий гарантию на проведенную работу

В частном доме никаких документов брать не нужно. Целесообразно лишь обратиться в организацию, устанавливающую котел, чтобы ее специалисты проверили смонтированную сеть обогрева на предмет соответствия параметрам, которые указаны в технической документации.

Выбор

На что обратить внимание при выборе радиаторов?

Для нас важны два параметра:

1. Тепловой поток на секцию. Чем больше, тем лучше. Увеличение тепловой мощности достигается увеличением площади оребрения секции;

Теплоотдача растет вслед за площадью поверхности отопительного прибора. Именно поэтому для алюминиевых батарей характерно развитое оребрение.

1. Межосевое расстояние между коллекторами секций (оно непосредственно связано с высотой радиатора).
   Если вы меняете чугунную батарею на алюминиевую, стоит выбрать радиатор с межосевым расстоянием 500 мм: он встанет на место старого без серьезной переделки подводки.
   Низкие радиаторы (200 и 350 мм) монтируются под низкими подоконниками или панорамными окнами, создавая тепловую завесу перед ними. Высокие батареи (800-1200 мм) обеспечивают максимальную теплоотдачу при небольшой длине.

Высокий алюминиевый радиатор: максимум тепла при минимальной ширине.

Как выбрать и установить радиатор из алюминия

• если вы решили все же установить батарею из алюминия в доме с централизованным отоплением, то лучше остановиться на усиленных изделиях, рассчитанных на давление как минимум в 16 атмосфер;
• для частных домов вполне подойдут радиаторы стандартного (европейского) вида.

Нужно также учесть еще ряд нюансов:

Какова температура теплоносителя.

Способ подсоединения трубопровода, которое может быть односторонним или двухсторонним. В первом случае количество секций батареи не должно превышать 8-10 штук. Иначе дальние отделения попросту не прогреются.
Чтобы добиться оптимальной работы отопительного прибора, необходимо соблюдать минимальные расстояния до препятствий: 3 см от стены, 10 см от пола и от подоконника.
В месте входа и выхода трубопровода стоит вмонтировать запорную арматуру, в том числе терморегуляторы

Важно также установить клапан для спуска воздуха.
Ни в коем случае нельзя применять медный трубопровод. По поводу котла с медным теплообменником есть мнение, что он находится далеко от батарие, поэтому не должен привести к коррозии

В системах с высоким давлением трубы рекомендуется применять из металла, но соприкасаться с чугунными и стальными поверхностями алюминию нельзя без обработки.

• пассатижи;
• шуруповерт;
• дрель с ударным механизмом;
• гидроуровень.

После всех подготовительных работ можно устанавливать батареи поэтапно:

• собрать секции в единый радиатор;
• подсоединить к нему запорную и регулирующую арматуру, а также воздушные клапаны;
• спустить с системы теплоноситель;
• установить кронштейны для батареи на стене и закрепить к ним отопительный прибор;
• соединить радиатор с трубопроводами согласно выбранной отопительной схеме;
• произвести проверку системы отопления.

На видео показан процесс сборки алюминиевого радиатора своими руками:

https://youtube.com/watch?v=Muh2ZIm66Zc

Если у вас есть сомнения в своих силах, то лучше доверить монтаж профессионалам. Только при правильной установке удастся полностью оценить все положительные качества алюминиевых радиаторов.

От покупки и установки также следует отказаться, если вы живете в многоквартирном доме и не уверены в таких показателях, как рабочее и опрессовочное давление в отопительной системе и качество теплоносителя.

Лучший алюминиевый радиатор с нижним подключением

Rifar Alum Ventil 350 x16

Российский производитель разработал серию Ventil специально для тех людей, которым необходимо подключать радиатор именно снизу. На данную модель можно установить специальный термостатический клапан.

Очень маленькая толщина стенки секций и овальное сечение, обладающее специфической геометрией, гарантируют огромное рабочее давление в 20 бар и высокую теплоотдачу в 2448 Вт, что обеспечивается большим количеством секций, общим весом в 19 с половиной килограмм. Объем всех секций составляет три литра, а расстояние между осями около 8 сантиметров.

Данная модель обладает следующими плюсами, которые мы выявили из отзывов покупателей:

• Приятная эргономика устройства;
• Высокий уровень теплоотдачи;
• Устойчивость не только к коррозии поверхности, но и к последствиям химикатов.

Отрицательные:

Для очистки необходимо задействовать специальное оборудование.

Стоимость алюминиевых отопительных приборов

Стоимость одной секции алюминиевого радиатора колеблется в пределах 250-700 руб. Упрощенно можно считать, что для обогрева 1 кв. м площади требуется около 100 Вт. Качественные европейские радиаторы обладают теплоотдачей от 180 Вт/секция. Таким образом, одна секция такого радиатора может обогреть около 2 кв. м, то есть, для обогрева типовой двухкомнатной квартиры площадью 60 кв. м в совокупности потребуется 30 секций общей стоимостью 12 000 – 15 000 руб. Имейте в виду, что это грубый расчет, за точным вычислением лучше обратиться к менеджеру магазина, где вы планируете приобретать радиаторы. Он уточнит тепловую мощность по техпаспорту и квалифицированно подсчитает необходимое количество секций.

Имейте в виду! Недорогие китайские радиаторы могут не соответствовать заявленной мощности. Инженерами итальянской компании Global в целях защиты репутации европейских производителей были организованы специальные испытания в связи с обнаружением на российском рынке контрафактных изделий, а также многочисленных несоответствий между декларируемыми и реальными показателями теплоотдачи у целого ряда производителей. Испытания 11 моделей радиаторов проводились в авторитетной московской лаборатории «Витатерм». Расхождения между заявленными и реальными параметрами иногда доходили до 34,75%! При этом на основе европейской нормы EN 442 разница между декларированной теплоотдачей и реальной не должна превышать 4%. В «черный список» попали китайские бренды:

• Oasis;
• Konner;
• Radena;
• OGINT;
• Warma;
• Apriori и др.

Что в первую очередь учитывают при выборе алюминиевых батарей?

Каждый из производителей, рекламируя свою продукцию, обязательно утверждает о ее надежности и долговечности. Однако, на самом деле, специалисты в один голос не рекомендуют устанавливать алюминиевые радиаторы в контуры отопления, подключенные к центральной системе. Ее работа довольно часто отличается нестабильностью – возможные гидроудары или просто резкие перепады давления с большой амплитудой способны повредить внутренние каналы и соединительные узлы этого прибора отопления. Кроме этого, теплоноситель в центральном отоплении вполне может быть невысокой чистоты и качества, с содержанием кислотной или щелочной среды, что тоже не пойдет на пользу алюминиевым поверхностям, так как этот металл сложно отнести к химически инертным.

Поэтому можно с полным основанием утверждать, что алюминиевые радиаторы отопления подходят в большей мере для автономных систем частных домов и квартир, где владелец способен самостоятельно контролировать уровень давления и температуры в контурах давление, а также химический состав и качество теплоносителя.

Обязательно следует постоянно иметь в виду информацию о чрезвычайно большом количестве подделок, представленных в продаже на стихийный рынках и даже в некоторых магазинах. При изготовлении контрафакта обычно используется торговая марка известных брендов, в «чистом виде» или с незаметными, на первый взгляд, изменениями в названии или логотипе, но качество подобных радиаторов никак не соответствует оригинальным изделиям ведущих производителей. Прослеживается закономерность — чем авторитетнее компания-производитель, тем больше делается подделок под ее продукцию.

При покупке радиаторов выбирайте только оригинальную продукцию известных производителей!

Поэтому приобретать алюминиевые радиаторы имеет смысл только в специализированных магазинах, там, где продавец может предъявить, а покупатель – тщательно изучить сертификаты качества и сопроводительную техническую документацию на приобретаемое изделие с гарантией производителя.

Разнообразие отопительных радиаторов

Наиболее традиционными являются чугунные модели радиаторов отопления, которые знакомы всем. Сегодня эти агрегаты эксплуатируются крайне редко ввиду их большого веса и невозможности установки в системах отопления, функционирующих автоматически. Однако есть у этих приборов и свои достоинства, которые выгодно отличают их от батарей из других материалов.

В первую очередь, конструкция радиатора отопления из чугуна позволяет ему переносить серьезные перепады давления

Кроме того, такие батареи устойчивы к появлению на них коррозионного налета и стойко переносят воздействия находящихся в теплоносителе вредных примесей, что также немаловажно

Устройство радиатора отопления панельного типа является несколько иным. В первую очередь, эти аппараты существенно легче чугунных батарей. К тому же их стенки менее толстые, что снижает показатели их инерционности. Принцип работы радиатора отопления из стали, оборудованного по панельному типу, основан на большей теплоотдаче по сравнению с другими моделями. Кроме того, внешний вид этих устройств является гораздо более современным. Многие потребители по достоинству оценивают алюминиевые отопительные батареи. Эти радиаторы также имеют весьма небольшой вес, их теплоотдача является вполне приемлемой, а дизайн может быть самым разным.

Иногда можно встретить такие отопительные приборы, где алюминий является не единственным материалом, входящим в состав изделия. В недорогих аппаратах дополнением выступает кремний, препятствующим разрыву конструкции в случае серьезных перепадов давления и температуры.

А в тех приборах, которые стоят дороже, может содержаться цинк и титан, поскольку именно эти вещества призваны обеспечить конструкцию повышенной стойкостью к различного рода повреждениям механического характера и защитой от появления коррозии.
