Неисправности и поломки газовых котлов

Газовые котлы АОГВ-11.6-3: инструкция по применению

В России и на всем постсоветском пространстве, наряду со старыми «советскими» котлами отопления АГВ, имеют большое распространение и разные отзывы газовые котлы АОГВ-11.6-3 Ростов или Жуковский. Данные аппараты работают на газе, а он, как известно, самый дешевый вид топлива на сегодняшний день. Кроме того, котлы АОГВ достаточно неприхотливы и не требуют каких-то специальных условий для их работы.

В этой статье попытаемся разобраться в котлах АОГВ, что это такое, рассмотреть технические характеристики энергонезависимых газовых котлов отопления АОГВ-11.6, недостатки, цены и составить для себя инструкцию по применению.

АОГВ что это такое

Многим из тех, кто озадачился покупкой газового котла АОГВ, сначала может показаться непонятным такое название котла. На самом деле всё просто.

АОГВ — это аббревиатура, ее расшифровка — Аппарат Отопительный Газовый Водонагревательный. Цифра, которая стоит после этой аббревиатуры, указывает на мощность газового котла. Например, расшифровка аббревиатуры АОГВ-11.6 говорит о том, что данный газовый отопительный аппарат имеет мощность 11,6 кВт, АОГВ-17,4 соответственно 17,4 кВт и т.д.

Рассмотрим котлы АОГВ на примере популярных котлов, выпускаемых на заводе города Жуковский, производства ЖМЗ.

Котлы АОГВ-11.6-3 серии Комфорт, Универсал и Эконом

Энергонезависимые газовые котлы АОГВ-11.6-3 предназначены для отопления частного дома, гаража или других помещений. Выпускаются только в напольном варианте. Бытовые версии газовых котлов имеют линейку от 11 до 29 кВт мощности. Основным видом топлива котла АОГВ служит природный газ.

Нагрев воды происходит при помощи газовой горелки, расположенной под баком-теплообменником снизу котла. При замене форсунок газовой горелки возможно использование котла и на сжиженном газе. Корпус и теплообменник котла выполнены из стали. Теплообменник для нагрева воды имеет трубчатое строение, что способствует его достаточно высокому КПД.

Входной и выходной штуцер, для подключения теплоносителя расположены на задней части корпуса котла. Диаметр этих штуцеров составляет 40 мм или 1 1/2 дюйма. Внизу располагается «обратка», вверху — «прямая». Дымовой канал подсоединяется к верхней части корпуса котла АОГВ, диаметр дымохода должен составлять не менее 120 мм.

Котлы выпускаются как одноконтурные, так и двухконтурные: под названием АКГВ-11,6-3. Последние предназначены как для отопления, так и для горячего водоснабжения.

Устройство котла АКГВ-11.6

Двухконтурные газовые котлы АКГВ мощностью 11 кВт дадут вам 4-5 литров теплой воды в минуту. Этого, конечно, хватит, например, для того, чтобы помыть руки или посуду, но не более.

Чем отличаются напольные газовые котлы АОГВ

Итак, в быту наиболее распространены котлы отопления АОГВ-11.6-3 серии Эконом и Универсал. Основное отличие этих серий заключается в типах автоматики, установленной на котлах.

Газовые котлы АОГВ-11.6-3 Эконом имеют отечественную автоматику. Управление работой этого котла осуществляется при помощи ручки терморегулятора и электромагнитного клапана, к которому подключены датчик тяги и термопара.

Котел АОГВ-11.6-3 Эконом

Термопара — это важный элемент автоматики газового котла АОГВ. Она выполнена из меди, по форме напоминает толстый пруток. Служит для контроля наличия пламени на запальнике. Если уровень тяги понижается, срабатывает датчик тяги и электромагнитный клапан перекрывает подачу газа.

Автоматика котла АОГВ-11.6-3 серии Эконом

Котел АОГВ-11.6-3 Универсал с автоматикой Sit

Котлы АОГВ и АКГВ серии «Комфорт» снабжены американской автоматикой Honeywell, которая также имеет встроенный пьезоэлемент, но несколько другую конструкцию.

Преимущества котлов АОГВ-11,6-3

— возможность работы в системах с естественной и принудительной циркуляцией

— совместим с любым материалом, из которых выполнена система отопления (сталь, чугун, полипропилен, металлопластик)

— возможность работы на природном и сжиженном газе

Недостатки котлов АОГВ

— устаревшая автоматика на котлах серии Эконом

— трудно найти запчасти, если требуется их замена при неисправности

— довольно высокая цена по сравнению с конкурентами

Котлы АОГВ-11.6: цена на продукцию

На сегодняшний день покупка одноконтурного газового котла серии Эконом обойдется в 11-12 тысяч рублей, серии Универсал 13-14 тысяч. Цена указана по состоянию на сентябрь 2014г.

В данной статье мы составили инструкцию на котлы АОГВ-11,6-3, разобрали принцип работы, основные преимущества и недостатки, а также технические характеристики и цены. И в заключение, посмотрим небольшой видео обзор.

1.При включении котел совсем не работает

Для устранения этой неисправности газового котла может быть несколько способов. Самый простой — проверить включён ли котел в розетку или же выбило автомат. Если это не помогло, нужно снять кожух котла и осмотреть его внутренности на наличие короткого замыкания. Возможно есть какой-то запах или что-то потекло. Нужно проверить все ли провода и датчики расположены на своих местах. Если все в порядке, то необходимо перейти к осмотру предохранителей на электронной плате. Убедившись, что сгорел предохранитель, нужно просто заменить его новым. Если новый предохранитель сразу же сгорел, то необходимо вызывать мастера, так как это означает какую-то серьёзную поломку, которую самостоятельно исправить вряд ли удастся. Специалиста нужно вызвать и в случае, когда все предохранители в норме, Это указывает, что проблема не в них.

Обратите внимание на варистор. Он предназначен для защиты котла от перепадов напряжения

Если был какой-то перепад, то варистор будет взорван и останется только его небольшая часть. Из-за этого также может не включаться котел. Решение данной неисправности котла – просто перепаять варистор.

варистор газового котла

Как своими руками ремонтировать котел: пошаговые инструкции

После того, как точно диагностирована конкретная поломка, можно приступить к ее устранению. Конечно, в том случае, если есть уверенность в том, что это посильная задача, не требующая специальных навыков и оборудования.

Подготовительный этап

  1. Прежде всего, необходимо отключить устройство от электропитания, а также наглухо перекрыть газовый кран. Даже если ремонт не связан с элементами, непосредственно контактирующими с топливом, это условие является обязательным.
  2. Если оценить время восстановительных работ затруднительно, и они могут теоретически занять несколько часов, следует полностью слить воду из системы отопления или же залить туда раствор антифриза (если его там нет). Дело в том, что за время ремонта температура воздуха в помещении может опуститься до отрицательных значений, и вода замерзнет.
  3. Техника безопасности: наряду с перекрыванием газового крана и обесточиванием системы следует помнить и о том, что перед ремонтом рабочая поверхность должна остыть до приемлемого уровня. Иначе прикосновение к ней может вызвать ожоги.

Очистка теплообменника

Если котел перегревается, это может говорить о 2 причинах:

  1. Неисправна автоматика, контролирующая работу устройства.
  2. Засорился теплообменник (сажевые отложения).

Автоматика ремонтируется только с помощью специального оборудования, которого в доме в большинстве случаев нет. А вот почистить теплообменник вполне возможно и самостоятельно.

Последовательность действий следующая:

  1. Отключают котел, дают ему остыть.
  2. Перекрывают краны.
  3. Убирают лицевую крышку.
  4. Сбрасывают остатки воды (открывают кран с горячей водой или же клапан внутри механизма, чтобы слить воду из системы отопления).
  5. Убирают теплообменник.
  6. Очищают теплообменник сначала механически, затем – в растворе уксуса и лимонной кислоты, взятых в одинаковых количествах (можно по столовой ложке на литр воды). Вместо раствора можно использовать и специальные составы, приобретенные в магазине.
  7. В такой смеси теплообменник выдерживают в течение 1-2 часов, до полного очищения.
  8. Затем промывают проточной водой и вытирают насухо.
  9. Ставят теплообменник обратно, закрывают крышку, скрепляют все детали.

Очистка дымохода

Снижение тяги и перегрев газового котла наверняка может быть связан с засорившимся дымоходом. Именно в этой части системы скапливается наибольшее количество сажи. Однако скопление грязи возникает довольно редко, поскольку газ не дает обильного количества отходов.

  Что такое коаксиальный дымоход для газового котла

Поэтому чистку дымохода желательно проводить регулярно (раз в 2-3 года). Технология очистки несложная, но действовать нужно достаточно аккуратно:

  1. После отключения котла и его полного остывания дымоход снимается.
  2. Убирается каждая деталь, поскольку нужно обеспечить доступ ко всем полостям.
  3. Каналы очищаются от сажи вручную.
  4. После этого оборудование ставится на место. В итоге котел будет работать гораздо эффективнее, поэтому и расход топлива снизится.

Наглядно весь процесс можно увидеть здесь.

А еще можно узнать, как почистить газовый котел своими руками: камеру сгорания, горелку и жиклеры —

Ремонт вентилятора наддува

Эти устройства, как правило, работают на низких оборотах, поэтому их поломки связаны не с неисправностью механизма, а с подшипниками.

Если автоматика показывает, что вентилятор не набирает необходимое количество оборотов, встает вопрос: как ремонтировать газовый котел в этом случае?

Последовательность действий несложная:

  1. Сначала вентилятор снимают.
  2. Убирают крышку.

Наглядно процесс можно увидеть здесь.

Если же это не помогло — значит, поломка связана с другими причинами, например, с замыканием. Тогда нужно устранить неисправность как можно быстрее, и для этого вызывают мастера.

Таблица распространенных поломок

Наиболее распространенные поломки газового котла описаны в таблице.

проблемавозможные причинычто делать
небольшое пламя горелкипопадание воздуха в газопровод или засорение форсуноквызвать мастера
горелка быстро тухнетнарушение работы ионизационного электрода
пламя отрывается, форсунка издает нетипичный шумтяга слишком сильная (труба дымохода высокая) или не отрегулировано давление в системеуменьшить тягу
котел не включаетсяразныеможно повернуть вилку, чтобы поменять контакты, и включить снова
нарушение работы автоматики и электронного оборудованияразные: самостоятельно устранить затруднительновызвать мастера
некорректная работа, снижение напряженияперепады электричествапоставить стабилизатор
засорение накипьюжесткая водаочистить и поставить фильтр
перегревзасорение теплообменника сажейпочистить механизм вручную

Видеообзор возможных проблем горения пламени и их причин можно увидеть здесь.

Что делать если упало давление газа

В нашем случае упало давление газа. Произошло это из-за образования наледи в арматуре понижения давления, которая располагалась в железном ящике на улице. Причиной стал резкий перепад температур с ноля (шел дождь) до минус тридцати. Пришлось немного открыть вентиль подачи газа, чтобы увеличить его подачу. Естественно, что мы нарушили регулировку подачи газа, но в экстренном случае, это был единственный выход.

Обращу ваше внимание, что перед тем как крутить ручку, необходимо отметить ее прежнее положение. После того, как работа котла восстановилась, пришлось феном погреть арматуру, находящуюся в ящике

Естественно, что после того, как преграда была устранена, необходимо вернуть ручку в исходное положение, тем самым восстановить настройку подачи газа.

Причины неисправности газового котла могут быть самые различные. Зная симптомы той или иной неисправности вы всегда сможете найти верное решение. В следующей статье я расскажу как построить дымоход для камина.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Пример HTML-страницы

Причины поломок

Газовые отопители считаются весьма надежными устройствами и редко выходят из строя.

Специалисты сервисных центров сформулировали несколько основных причин, по которым оборудование может выйти из строя:

низкое качество воды

Эта причина актуальна для двухконтурных котлов, подающих горячую воду в локальную систему водоснабжения. Минеральные отложения и ржавчина постепенно накапливаются в трубках теплообменника второго контура, снижая их сечение и вызывая коррозию, вплоть до полного перекрытия. При снижении циркуляции воды соединения теплообменника подвергаются перегреву и могут разрушиться. Для предотвращения такой ситуации следует установить на входе контура фильтр механической очистки и периодически менять в нем фильтрующий элемент.

Низкое качество воды – возможная причина поломки газового котла

качество электроснабжения

Перепады напряжения, фазовые броски, периодическое отключение питания и другие проявления низкого качества электроснабжения приводят к работе электрооборудования отопителя с перегрузками, узлы его при этом подвергаются ускоренному износу. Особо сильные скачки напряжения могут привести к их полному выходу из строя. Для борьбы с низким качеством электропитания применяют следующие способы:

  • установка стабилизатора избавит от бросков напряжения;
  • подключение блока бесперебойного питания на аккумуляторе позволит пережить кратковременные отключения напряжения;
  • электрогенератор с двигателем внутреннего сгорания обеспечит электропитанием на случай длительных перебоев.

Следует заранее оценить качество сети, приобрести и подключить необходимые устройства заблаговременно

неправильная установка оборудования

Если агрегат монтировал мастер-любитель, то могут быть выполнены не все требования монтажной инструкции:

  • отсутствие заземления (или неправильное заземление) аппарата приводит к накоплению статических зарядов на корпусе и шасси и может повредить электронную систему управления;
  • в системе отопления остались воздушные пробки, это приводит к перегреву и повреждению теплообменников и трубопроводов, может также выйти из строя циркуляционный насос;
  • неправильное подключение входных и выходных патрубков, пренебрежение аварийными клапанами или блокирование их вентилями может привести к перегреву теплоносителя и выходу из строя трубопроводной системы

Встречаются также и ошибки в монтаже коаксиального дымохода, в результате он начинает обмерзать и датчик тяги отключает котел.

несоблюдение условий эксплуатации

часто возникает у тех владельцев, которые неправильно рассчитали мощность котла и не предусмотрели 20% запаса на экстремальные погодные условия. В таких домах во время сильных морозов или ветра устройство долгое время работает на предельной мощности. Автоматика будет периодически выключать газ. Кроме того, такая эксплуатация приводит к его ускоренному износу и выходу из строя в самый разгар холодов.

Очистка горелки от нагара

Метод очистки горелки от нагара был уже описан выше. Однако при сильном нагаре не всегда можно справиться, используя лишь механическую очистку. Для таких случаев применяются специальные химические средства. Рекомендовать что-либо не имеет смысла, все средства довольно эффективны. Способ очистки сводится к нанесению средства в виде раствора на очищаемую поверхность, выдержки её в течение определённого времени и затем удаления отслоившегося нагара, чаще механическим способом. Более подробно со способом очистки тем или иным средством необходимо ознакомится при его приобретении.

Регулировка давления газа

Замеры и регулировка минимального и максимального давления газа позволят не только достигнуть правильной работы котла, но и экономии.  Точный диапазон давления указывается в инструкции. Для настенных котлов он составляет минимум 2 мбар. Максимальное давление равно 13 минибар.

При отсутствии ошибок запускаем газовый котел и открываем газовый вентиль. При помощи дифференциального манометра замеряем минимальное давление газа в системе. Для измерение максимально возможного давления включаем котел в режим «трубочист» и проверяем давление в этом режиме. При необходимости регулируем давление до паспортных величин.

Основные причины поломки газового котла

Прежде чем разобраться с тем, как отремонтировать газовый котел своими руками, полезно понять, почему именно возникают неисправности. Правильное понимание причин поможет избежать возникновения проблемы в будущем. Практика показывает, что наиболее часто сказываются 4 вредных фактора:

Перепады электричества – эта проблема особенно актуальна в отдаленных поселках и деревнях. Современное оборудование в обязательном порядке оснащается стабилизаторами, а также накопителями энергии, которые обеспечивают работу устройства в течение небольшого времени даже после отключения источника. Поэтому если таких устройств нет, следует приобрести их заранее.

Некачественная вода – эта проблема возникает в тех случаях, когда оборудование используется не только для отопления, но и для получения горячей воды для бытовых целей (двухконтурный газовый котел). Оборудованию вредит не сама вода, а наличие в ней солей, которые повышают жесткость. Если концентрация этих нерастворимых веществ довольно высокая, это может привести к износу оборудования всего лишь за 1-2 сезона. Поэтому необходимо позаботиться о монтаже фильтров, очищающих воду.

  • Ошибки при монтаже могут привести к довольно серьезным последствиям, в том числе и неустранимым поломкам, выходу из строя всего оборудования. Поэтому доверять эту работу можно только квалифицированным специалистам.
  • Наконец, свою роль могут сыграть и морозные зимы. Обычно в такой период соседи включают оборудование на полную мощность, и в таком режиме оно работает длительное время. В результате в системе газопровода давление ощутимо падает, и котлы начинают работать во многом впустую. В этот момент можно использовать оборудование, работающее на другом топливе (например, на дизеле). Его имеет смысл приобрести, если регион отличается длительными, суровыми зимами.

Инструкция по ремонту газовых котлов Навьен (Navien)

Основные настройки котлов выполняются одновременно с первоначальной установкой.

Производится подключение ко всем необходимым коммуникациям и системам:

  • Подача газа.
  • Подача воды.
  • Присоединение прямого и обратного трубопровода системы отопления (ОВ, теплоноситель).
  • Подключение к сети электропитания.
  • Система подачи ГВС (разводка на точки разбора).

Первичная настройка котла производится при помощи ДИП-переключателей и резистора, регулирующего подачу (давление) газа. Они расположены на плате управления агрегатом.

ВАЖНО!
Самостоятельная настройка газовых котлов Навьен настоятельно не рекомендована. Для выполнения этой процедуры следует пригласить специалиста из сервисного центра.

Не включается газовый котел и не показывает ошибки

Такая неисправность газового котла возможна при обрыве цепи датчика в комнатном термостате или термостате котла. Нужно посмотреть не выключен ли комнатный датчик. Если он выключен, то механический термостат нужно просто включить, а в электронном возможно заменить батарейки.

Котел имеет много систем безопасности, которые включены в одну цепь. Когда одна из систем вышла из строя, то напряжение не поступает. Если вышел из строя комнатный термостат или термостат котла, то ошибки на панели не будет, а на другую поломку ошибка высвечивается. Поэтому, когда котел просто не хочет включаться, в первую очередь нужно проверять термостаты и начать ремонт котла именно с него.

Классификация неисправностей

При обращении в сервисный центр недостаточно будет сказать, что оборудование плохо работает, нужно максимально полно описать признаки неисправности. Все поломки делят на несколько групп, объединенных общими признаками, они могут быть:

  • Перемежающими или окончательными. В первом случае, оборудование работает, хотя и плохо, не выходя на рабочие параметры. Во втором – происходит полный отказ, то есть, газовый котел не греет воду или даже не включается.
  • Первичными или вторичными. Первичными называют неисправности котлов, возникшие впервые. Вторичные неисправности – это сбои, возникающие периодически, при условии, что ремонт не проводился.

Очевидные и неясной природы. К очевидным можно отнести течи, отказ каких-то блоков оборудования. Неочевидные неисправности обнаружить может только специалист, имеющий специальное диагностическое оборудование.

Серия АКГВ

Здесь также представлены напольные котлы с двухконтурной системой отопления. Для котлов этой серии нужна качественная вентиляция, которая будет удалять продукты горения, и отдельное помещение. Правда, как показывают отзывы о моделях этой серии, купить газовый котел можно и для установки на кухне.

  • Мощность горелки в данных агрегатах варьируется от 11,5 до 29 кВт. Самая популярная модель имеет мощность в 17 кВт и обогревает помещение в 150 кв. метров
  • Оснащен котел битермическим теплообменником – внутри бака установлен змеевик, который отвечает за нагрев воды до нужной температуры
  • Горелка прибора имеет антикоррозийные свойства
  • Оснащено оборудование для отопления терморегулятором, системой контроля температуры и контролем подачи газа и тяги в системе

Также серия АКГВ отличается тем, что внешние стенки в процессе работы не нагреваются, а при резких порывах ветра тяга не исчезнет благодаря специальному стабилизирующему элементу.

Купить боринский котел отопления серии АКГВ можно за 250 у.е., а купить боринские газовые котлы отопления с более высокой мощностью в 23 кВт можно за 360 долларов. Что говорят отзывы о мощной модели котла отопления АКГВ 23?

Анастасия, 32 года:

Радует, что эта модель относится к энергонезависимым, с постоянными отключениями света у родителей вечно проблема. Воду нагревает тоже неплохо, но не скажу, что напора хватает на все нужды – посуду помыть хватит».

3. Серия АОГВ – здесь представлены газовые одноконтурные котлы, предназначенные для отопления помещений. Приборы этой серии – это напольные агрегаты, работающие на природном газе.

Изготавливаются модели АОГВ в цилиндрическом корпусе и представлены несколькими «подсериями»- эконом вариантом с блоком управления российского производства, универсальным прибором с блоком управления от итальянских брендов и комфортным агрегатом, где автоматика представлена немецким производителем.

  • Напольные газовые котлы боринские АОГВ имеют тепловую мощность от 11,5 до 29 кВт.
  • Предназначены для обогрева помещений от 40 (при минимальной мощности) до 250 кв. метров (максимальная мощность котла).
  • Оснащены газовые котлы автоматической системой прекращения подачи газа при отсутствии тяги и запала на горелке.
  • Укомплектованы терморегулятором с диапазоном температур до +95 градусов.

Купить боринский котел серии АОГВ можно за 220 у.е. – такая модель будет иметь минимальную мощность, агрегат для большого дома с максимальной мощностью обойдется в 450-490 долларов. Посмотрим на отзывы о модели среднего ценового диапазона с мощностью в 23 кВт.

Александр, 37 лет:

В общем, купил модель с итальянской автоматикой для своих 150 квадратов. Хочу сказать, что КПД действительно около 90%, а расход газа небольшой – где-то 1,7 кг/час (баллонный). Я аппаратом доволен и уже полгода никак не нарадуюсь».

4. Серия КОВ – это одноконтурные напольные котлы, которые отличаются большой мощностью и предназначены для отопления внушительных помещений.

  • Боринские котлы КОВ имеют мощность от 30 до 63 кВт;
  • Оснащены автоматикой от итальянского производителя;
  • Предназначены для отопления площади от 250 до 750 кв. метров;
  • Оснащены газовые котлы системой защиты при отсутствии тяги, прекращения подачи газа и отсутствия запала на горелке.

Купить боринский котел с мощностью в 30 кВт можно за 600-660 у.е., котел с мощностью в 50 кВт для помещения в 500 квадратов обойдется в 820-860 долларов.

Выбираем котел «Борино»

Прежде чем купить боринский газовый котел, определитесь с тем, для чего он вам нужен – будет он выполнять лишь функцию отопления, или же вам необходима двухконтурная модель.

  1. Посмотрите на мощность – если дом у вас утеплен, можете выбирать котел соизмеримый с площадью дома. Если же дом у вас «холодный», берите модель с «запасом мощности»
  2. Посмотрите на автоматику – все напольные котлы оснащены системой защиты, но вот сама автоматика может быть отечественного или зарубежного производства
  3. Посмотрите на камеру сгорания и воздухоотвод – камера может быть закрытой и открытой, работать на природном газе и от баллона. Некоторые модели могут требовать замены форсунок для работы на сжиженном газе.

Типичные неисправности газовых котлов

Типичные неисправности газовых котлов

Существует ряд типичных неполадок, с устранением которых в большинстве случаев можно справиться своими руками. Также будут перечислены проблемы, при появлении которых вы можете лишь обезопасить себя до приезда специалиста.

Запах газа

Запах газа

Если в помещении появился отчетливый запах газа либо задымленность, сразу же выключите котел и покиньте комнату, открыв ее на проветривание.

Схема функциональности газового котла

Поломка датчика горения

Если сломался датчик горения либо патрубок подачи газа, отключите котел, перекройте все газовые вентили и дайте агрегату полностью остыть.

Через какое-то время вернитесь в помещение для его проверки на наличие запаха газа. Если с тягой все в порядке, попробуйте повторно включить котел. Если же тяга отсутствует, незамедлительно вызовите ремонтника.

Перегрев котла

Перегрев является одной из наиболее распространенных проблем современных газовых котлов. Причина этому может заключаться в неисправности средств автоматизации либо засорении теплообменника.

Почистить же теплообменник можно и своими руками. Самыми распространенными материалами для изготовления теплообменников являются медь и нержавейка. С их чисткой обычно не возникает никаких проблем, но все равно будьте предельно осторожны.

Теплообменник первичный настенного газового котла Beretta

По рекомендациям производителей теплообменники нужно чистить от сажи каждые несколько лет (конкретный интервал каждый производитель указывает в инструкции к своему оборудованию).

Первичный теплообменник (контур отопления) газового котла Rinnai SMF

Для чистки теплообменника достаточно снять его и тщательно вычистить при помощи металлической щетки. В случае с медным теплообменником, лучше заменить щетку металлической губкой, используемой для мытья посуды.

Неисправности вентилятора наддува

Проблемным местом вентиляторов являются их подшипники. Если вентилятор вашего котла перестал развивать установленное количество оборотов, постарайтесь как можно скорее устранить возникшую неисправность.

Вентилятор (3311806000) для газового котла Daewoo

Для этого снимите заднюю часть вентилятора, достаньте статор и смажьте подшипники. Для смазывания прекрасно подойдет машинное масло, но по возможности лучше использовать для этого более качественный углеродный состав с термостойкими свойствами.

Вентилятор RLA97 (Aa10020004) для газового котла Electrolux

Также к появлению проблем с вентилятором может привести межвитковое замыкание. Справиться с устранением этой неисправности может только специалист. Сдайте статор в ремонт для замены обмотки либо же сразу замените неисправный агрегат новым прибором.

Проблемы с дымоходом

Схема дымохода газового котла

Нередко к появлению различных неполадок в работе газового отопительного котла приводит чрезмерная засоренность коаксиального дымоотвода.

Дымоход

Снимите дымоход и тщательно очистите все его составляющие от сажи. Так вы не только вернете прежний уровень эффективности агрегата, но и существенно увеличите коэффициент полезного действия котла.

Котел выключается

Котел может самопроизвольно выключаться по нескольким причинам. Обычно это происходит из-за неисправности датчика горения. К данной проблеме, в свою очередь, чаще всего приводит загрязнение газового патрубка.

Датчик тяги 87°C для котла Thermona

Снимите патрубок, тщательно промойте его водой, прочистите с помощью ватной палочки и продуйте от остатков влаги. Верните патрубок на место и попробуйте включить котел. Если не помогло – вызывайте мастера.

Почему возникают свищи

Ремонт теплообменника или его замена нужна, если нарушается его герметичность. Со временем в результате коррозии или механических повреждений на поверхности медной трубки образуются «свищи», микроскопические отверстия. Появляются они в 95% случаев на участке трубки обвитой поверх кожуха камеры сгорания.


Часто ради экономии производители используют при изготовлении теплообменника медь с примесями и сильно истончают стенки трубок. Со временем на участке трубы обернутой вокруг кожуха камеры сгорания под влиянием перепада температур начинается коррозия этих включений.Происходит образование микроскопических отверстий. Далее за счет механического воздействия тока воды происходит расширение дырки. Вторая причина – это коррозия меди под воздействием блуждающих токов, которые часто возникают в водопроводе, если не соблюдаются правила эксплуатаций, например, если использовать трубы в качестве заземления или прибегать к неуместной электрической сварке. По этой причине из строя могут выйти даже качественные теплообменники, выполненные из чистой меди.

Котел не включается – нет никакой индикации

Практически все современные газовые котлы оснащены платой управления и информационной панелью с жидкокристаллическим дисплеем или светодиодными индикаторами. Если индикация отсутствует в первую очередь необходимо убедится, что на котел подается питание. Обычно электроподключение котла осуществляется через отдельный “автомат” – проверьте, включен он или нет.

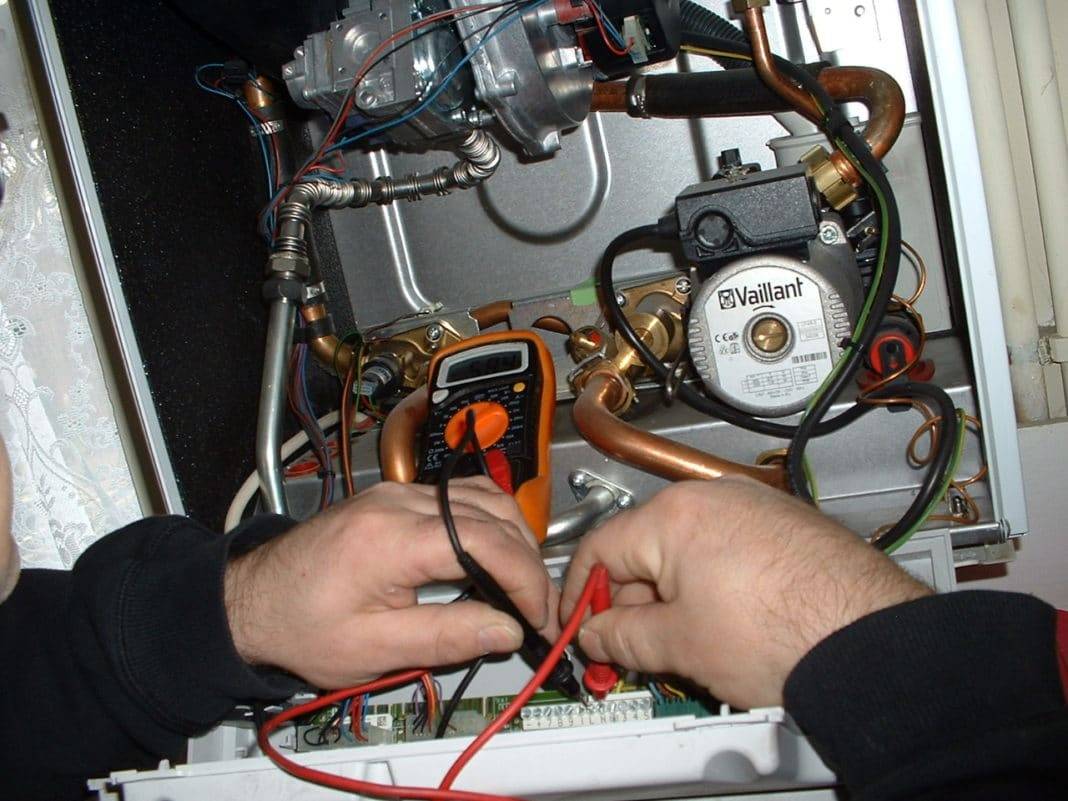

Самый верный способ убедиться, что питание на котел подается – проверить мультиметром в режиме вольтметра наличие 220V в месте подключения к плате котла. Если напряжение отсутствует – необходимо локализовать и устранить проблему. В реальной жизни бывает так, что кто-то из домочадцев просто выдернул вилку из розетки.

Защитные предохранители

Также стоит обратить внимание на расположение предохранителей. В некоторых котлах, в зависимости от модели (например, Ariston, Buderus, Vaillant) предохранители располагаются на самой плате, а в некоторых до подключения к плате

Если до котла никаких проблем с подключением электричества нет – следует проверить целостность предохранителей (тем же мультитестером в режиме “прозвонки”).

Если предохранители целы и 220 вольт в контрольных точках есть , но вероятно, что котел не включается из-за неисправности управляющей электроники.

Если в ходе проверки выяснилось, что предохранители перегорели, значит, проблема с электропитанием как минимум была. В этом случае, правильным было бы сначала провести исследования исполнительных механизмов (вентилятора, насоса, клапана приоритета) и проводки котла на предмет наличия короткого замыкания. Тем не менее, на практике даже представители специализированных организаций просто заменяют предохранители на исправные и проверяют котел в работе. Если предохранители снова перегорают, то последовательно выключают высоковольтные части котла для выявления проблемного места (это не рекомендация к действию! Такой подход не совсем правильный).

Несколько запасных предохранителей обычно поставляется вместе с котлом.

Если предохранители перегорают из-за повреждения какого-то из исполнительных механизмов, его необходимо заменить (или устранить причину замыкания). В случае, когда доказано, что механизмы (и проводка) точно исправны – остается сама плата управления. Перегоревшие предохранители свидетельствуют о том, что был факт недопустимой нагрузке на электронику (гроза, импульсный скачок напряжения в сети), поэтому причиной неисправности также может быть короткое замыкание на самой плате.

Попадание воды (влаги) на плату

Попадание воды это одна из наиболее неприятных ситуаций. Хоть плата находится в защитном корпусе, то из-за протечки или образования конденсата вода может попасть внутрь. Часто она попадает в коробку по проводам. Попадание воды практически всегда вызывает повреждение платы, в большинстве случаев неисправимое. На плате от воды будут видны характерные разводы и окисления.

Варистор и блок питания

Часто при повреждении платы котла на ней визуально можно обнаружить обгоревшие или обугленные элементы. Варистор – это защитный элемент платы, который устанавливается на входе схемы. В большинстве случаев это деталь круглой формы синего цвета (но не обязательно). При превышении номинальной нагрузки варистор разрушается и размыкает цепь. В некоторых случаях, если варистор помог предотвратить повреждение электроники, его достаточно выкусить, чтобы устранить разрыв в схеме

Важно! Хотя схема платы будет работать и без варистора, то следует помнить, что варистор является защитным устройством и правильным решением будет его заменить. Блок питания это микросхема, которая также повреждается в первую очередь при импульсных скачках напряжения или во время грозы

Если на ней видны трещины или повреждения, вероятно потребуется диагностика и ремонт платы котла.

Плата дисплея

У некоторых моделей котлов (Vaillant, Ariston, Navien) блок управления состоит из основной платы и информационной платы (платы дисплея). Котел также может не включаться при поломке платы дисплея. Плата дисплея в отличие от основной стоит дешевле, но чаще всего не ремонтируется. В этом случае выявить неисправность можно лишь заменой заведомо исправной детали.

Если газовый котел работает, индикация на дисплее есть, но он не выполняет запуски или выдает ошибки, требуется дальнейшая диагностика.

Краткие сведения об устройстве системы

  • топка, в которой происходит сгорание топлива;
  • системы притока воздуха и удаления продуктов сгорания;
  • теплообменник, в котором пламя нагревает воду или теплоноситель;
  • системы автоматики;
  • системы безопасности.

Топка, или камера сгорания, может быть открытого или закрытого типа. В первом случае воздух, необходимый для окисления топлива, попадает в топку через воздухозаборник на корпусе из комнаты, в которой установлен агрегат. Продукты сгорания удаляются чрез традиционный дымоход, поднимающийся над крышей. Тяга образуется естественная.

В закрытой камере не происходит обмена воздухом между внутридомовыми помещениями и отопителем. Воздух попадает с улицы, а отходящие газу удаляются обратно через горизонтальный коаксиальный дымоход, проходящий через стену постройки. Для создания тяги используется вентилятор.

Теплообменник может имеет один или два контура. Первый, замкнутый контур присоединен к отопительной системе, циркуляция теплоносителя в нем осуществляется с помощью насоса. На газовом котле может устанавливаться и второй контур, через него проходит и нагревается вода из системы водоснабжения. Этот контур разомкнутый, вода подается за счет напора, создаваемого насосной станцией.

Системы автоматики и безопасности поддерживают заданную температуру теплоносителя и следят за безаварийной работой устройства. В современных моделях они объединены в общую компьютеризированную систему управления.

  • датчик тяги, при падении тяги ниже установленного уровня он отключает подачу газа;
  • дополнительный датчик тяги в отводящем канале предохраняет от попадания продуктов сгорания в помещение;
  • контроллер пламени следит за работой горелки и отключает подачу при погасании факела;
  • аварийный клапан сбрасывает давление теплоносителя, если оно превышает заданное значение;
  • датчик давления останавливает агрегат, если давление и скорость потока теплоносителя падает ниже установленной величины, например, при утечке.

Системы автоматики и безопасности на котлах с камерой открытого типа и естественной циркуляцией теплоносителя могут быть механическими- тогда для работы котла не требуется электроэнергия. Более совершенным и экономичным котлам требуется постоянное электроснабжение для работы вентилятора, циркуляционного насоса и системы управления

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
