Ремонт насосной станции своими руками

Замена крыльчатки насосной станции

Замена крыльчатки насосной станции – это я чем рано или поздно сталкивается каждый владелец данного прибора. Эти действия могут быть выполнены и в сервисе, однако, зачем платить за пустяковую работу, да и самому интереснее!

В задней части насосной станции располагается электродвигатель, вал которого и оснащен этой самой крыльчаткой (рабочим колесом). Крыльчатка является основным механизмом, позволяющим насосной станции осуществлять перекачку воды. Крепиться крыльчатка прямо на вал ротора (стопориться с помощью шпонки или болта, шпонка часто слизываеться, так что первым делом проверьте ее целостность) а благодаря керамическому сальнику исключается возможность попадания жидкости в двигатель.

Для отсоединения крыльчатки потребуется выполнить демонтаж болта, который её крепит. Однако, поскольку основание, на котором крепиться рабочее колесо – это вращающийся вал, задача становиться не такой простой, как можно подумать. Демонтаж болта предусматривает фиксацию вала, а для этого, необходимо снятие крышки и вентилятора с противоположной стороны двигателя.

Сняв крышку и вентилятор, мы получаем доступ к другому концу вала, который без труда фиксируется, после чего крыльчатка может быть снята.

Отметим также, что в некоторых насосных станциях устанавливаются крыльчатки из латуни или нержавеющей стали, что значительно продлевает срок их эксплуатации. Наверно, единственная причина замены рабочего колеса такого типа – это деформация льдом, при сильном морозе.

Ремонт своими руками

Замена гидроаккумулятора

1. Расширительный бак имеет вид металлического бочонка с запайным корпусом. Внутри груши расположен резиновый мешок, в который при повышении давления в системе поступает вода.
2. Если диагностика выявила поломку именно в гидроаккумуляторе, его нужно снять, открутив контргайку на шланге, ведущем в насос.
3. Заменяемая деталь в баке — это ниппель для накачки воздуха и резиновый мешок для воды.
4. Замена происходит путем откручивания тыльной крышки груши.

Регулировка реле давления

К сожалению, эта деталь не поддаётся ремонту, ее можно только заменить или отрегулировать. На корпусе датчика есть два штурвала. Большой служит для поднятия давления в системе. Маленький регулирует интервал включения насоса. Подкручивая их, выбираете диапазон работы устройства.

Реставрация или замена крыльчатки

1. Для замены рабочего колеса необходимо разделить двигатель и камеру подачи воды, открутив несколько болтов на фланце.
2. Крыльчатка крепится на штоке и прижимается гайкой.
3. Откручиваем ее и снимаем диск.
4. Сборку производим в обратном порядке.

Замена сальника

1. Следуя пункту 3, разбираем насос.
2. Сняв крыльчатку, доберемся до сальника.
3. Снять его можно, нагрев или расплавив газовой горелкой или строительным феном.
4. Остатки грязи или ржавчины счищаем и запрессовываем новый сальник.

Замена подшипника

1. Следуя инструкции, указанной выше, совершаем поэтапный полный разбор устройства.
2. Вытаскиваем якорь двигателя через заднюю крышку.
3. На валу расположены два подшипника, по обоим концам стержня.
4. Чтобы вынуть их, вал придется нагреть горелкой.

Новые кольца надеваем на старое место, предварительно почистив стержень от ржавчины.

Другие неисправности

В процессе эксплуатации насосной станции можно столкнуться и с иными неполадками, которые тоже можно ликвидировать самостоятельно.

Насос постоянно без отключений качает воду

Чаще всего такая неисправность возникает по причине плохой регулировки реле, посредством которого обеспечивается фиксация уровня давления в системе трубопроводов. Две разные пружины используются для регулировки реле:

• пружина маленького размера служит для регулировки разницы показателей давления между минимальным значением и максимальным;
• пружина большого размера устанавливает максимальные и минимальные пределы для включения и отключения насоса.

Если узел автоматики насосной станции используется продолжительное время, то может происходить растягивание пружин, следствием чего становится сбивание показателей, установленных при начальной регулировке. Помимо этого установка может не отключаться при длительной эксплуатации станции происходит износ движущих частей насоса, а максимальные показатели создаваемого давления уменьшаются. Кроме этого, после долгой работы следует уменьшить максимальный показатель давления, для чего следует выполнить регулировку положения большой пружины. Это должно позволить устройству периодически отключаться .

Также нарушения в работе регулировочного реле могут возникать по причине сужения его выходного отверстия, которое при продолжительной эксплуатации станции может забиваться отложениями, содержащимися в перекачиваемой жидкости. В этом случае, чтобы аппарат мог отключаться, необходимо снять реле и прочистить его.

Станция не включается

Если вы столкнулись с такой проблемой, то ее причиной может быть либо отсутствие электричества в сети, либо падение напряжения в системе. Поэтому необходимо выполнить проверку электричества в цепи и напряжения, для чего следует использовать тест.

Если насосная станция подключена правильно, а в сети есть электричество, то поломка может быть связана с пробоем обмотки электрического двигателя. Если это имеет место быть, то происходит остановка электродвигателя и появляется характерный запах горелой изоляции. Если именно эта неисправность стала причиной невозможности включения станции, то для ее устранения необходимо заменить электродвигатель новым.

Насосное устройство издает гул, но при этом не вращается

При длительном простое насосной станции владельцы чаще всего сталкиваются с такой проблемой.

• Когда станция некоторое время не используется, то колеса ротора могут прикипеть к внутренней поверхности насоса. В этой ситуации необходимо попробовать вручную провернуть вал насоса. Если своими силами вы не можете стронуть ротор с текущего положения, то в этом случае придется разобрать корпус прибора и ликвидировать дефект крыльчатки – ее застревание.
• Причиной такой неисправности может быть и выход из строя конденсатора, который располагается в клеммной коробки насоса. Такая проблема характерна не для всех двигателей,а только для тех, подключение которых происходит по трехфазной схеме. Для выявления неисправности и устранения используют тест электрики.

Подключение реле давления воды

Пошаговая установка реле давления в систему водопровода

Одновременно присоединяется к электроснабжению и водопотреблению, предназначается на постоянное подключение. Перед тем, как начать подключать реле давления — разберитесь в деталях.

Электрическая часть

Отдельная электропроводка желательна — дает больше шансов повысить срок эксплуатации. Понадобится одножильный медный кабель сечением 2,5 квадратных мм. Рекомендуется устанавливать в комплексе автомат и УЗО. Основные характеристики выбираются по потребляемому насосом току, ведь само реле много электроэнергии не требует.

Устройство реле давления для насосной станции оборудовано:

• разъемами фазы и нуля от источника питания;
• такими же контактами от качающей станции;
• заземление соединяется с такой же разводкой от источника питания и станцией задающей напор.

Все провода прочно фиксируются согласно требованиям стандартного подключения. Спустя час, контакты следует проверить и подтянуть при

необходимости.

Подключение к источникам

При подключении насосной станции к скважине или колодцу для начала потребуется собрать эжектор. Это чугунная конструкция с тремя отверстиями для подключения. В нижней его части следует установить фильтр. В верхней части на сгон надевается пластиковый раструб. Затем собирается сгон, в который входит 2 части. На выходной части сгона монтируется труба из бронзы, с помощью которой делают переход на пластиковую трубу. Герметичность соединения обеспечивается льном или уплотнителем.

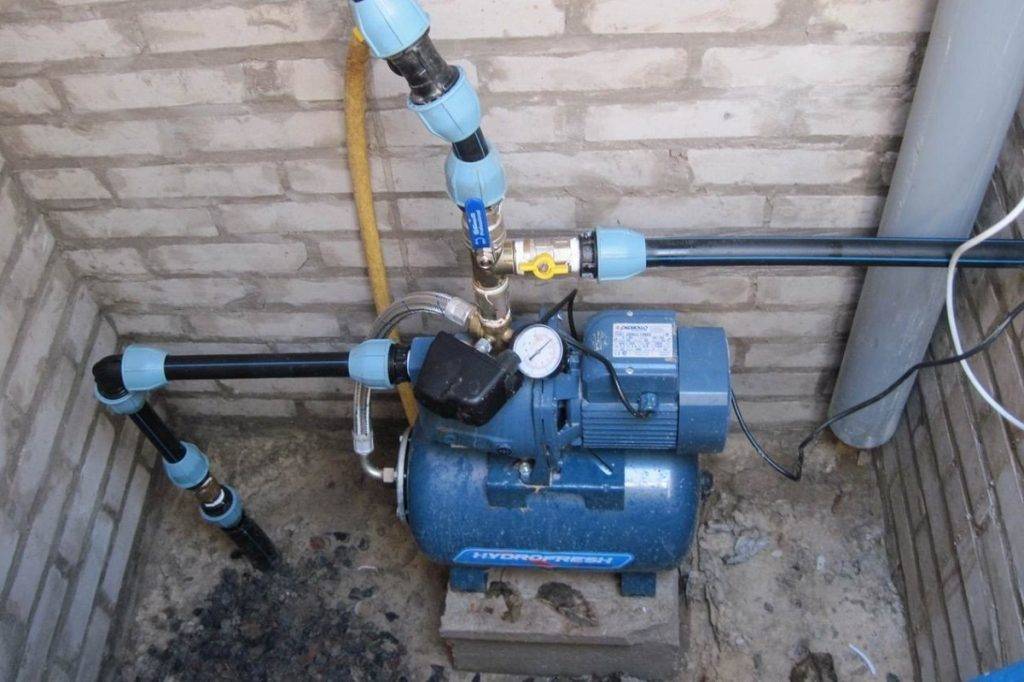

Насосную станцию лучше располагать в сухом месте

Траншея должна идти ниже слоя промерзания грунта. Туда укладывают трубопровод. Для обсадной трубы предусматривается оголовок. Но можно взять колено с плавным переходом. Муфты используют, чтобы соединить патрубки с эжектором. Он в собранном виде опускается в скважину.

Алгоритм подключения насоса к центральному водопроводу:

1. В заранее подготовленное отверстие устанавливается труба.
2. Трубу от центральной магистрали подключают к накопительному баку.
3. Из емкости вода поступает на вход насоса, а к выходу подключают конец трубы, которая ведет к дому.
4. Затем монтируют электропроводку.
5. На завершающем этапе проводят регулировку.

Настройка начинается с образования правильного давления в трубах. Для этого потребуется в улитку залить около 2 л воды. Дальше засекают включение и отключение насоса. При отключении давление в системе должно составлять 2,5-3 бар, а при включении – 1,5-1,8 бар.

При настройке учитывают химическое и физическое состояние воды. В ней могут быть вредные примеси, которые негативно сказываются на работе станции. Лучше всего установить фильтр.

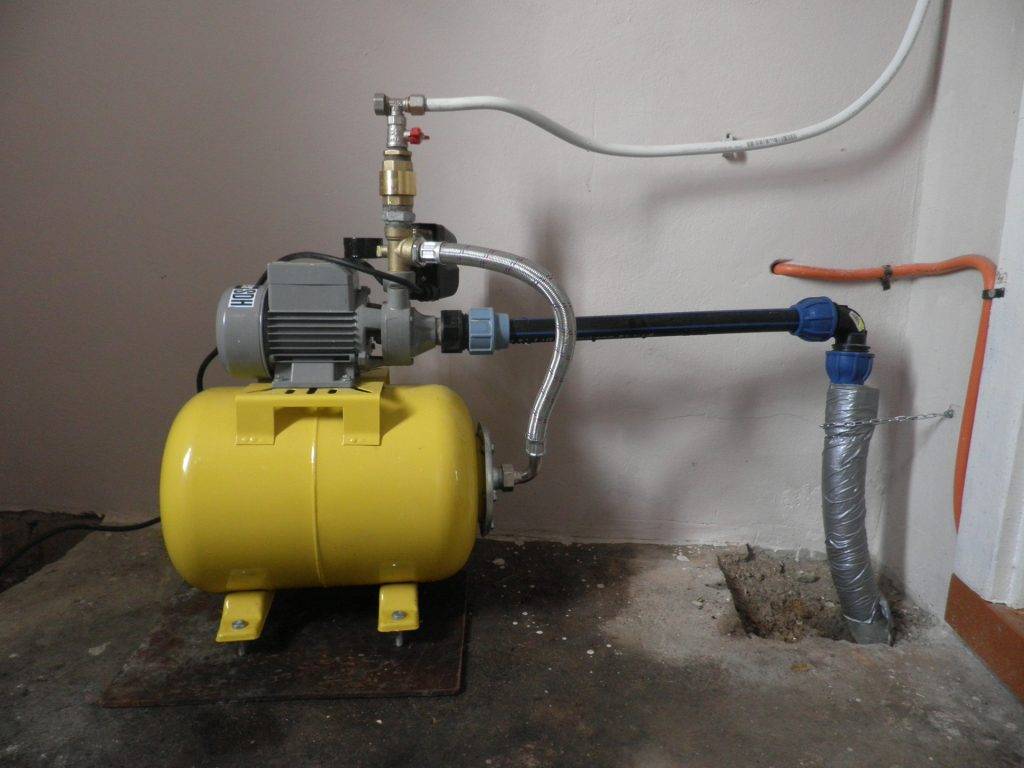

Состав насосной станции и назначение частей

Насосная станция — совокупность отдельных устройств, соединенных между собой. Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:

• Насос погружного или поверхностного типа. Качает воду из колодца или скважины, поддерживает стабильное давление в системе. С домом соединен при помощи труб.
• На трубопроводе обязательна установка обратного клапана. Он не дает воде при отключении насоса стекать из труб обратно в колодец или скважину. Устанавливается обычно на конце трубы, опущенном в воду.

  Из чего состоит насосная станция

• Гидроаккумулятор или мембранный бак. Металлическая герметическая емкость, разделенная на две половины эластичной мембраной. В одной находится под давлением воздух (инертный газ), в другую, до создания определенного давления, закачивается вода. Гидроаккумулятор необходим для уменьшения количества включений насоса, продления срока его службы. Создает и поддерживает требуемое давление в системе и небольшой резервный запас воды на случай неработоспособности станции.
• Блок контроля и управления насосной станцией. Обычно это манометр и реле давления, устанавливается между насосом и гидроаккумулятором. Манометр — контрольный прибор, который позволяет оценить давление в системе. Реле давления управляет работой насоса — подает команды на его включение и отключение. Включение насоса происходит при достижении нижнего порога давления в системе (обычно 1-1,6 атм), отключение при достижении верхнего порога (для одноэтажных зданий 2,6-3 атм).

Каждая из частей отвечает за определенный параметр, но один тип неисправности может быть вызван выходом из строя различных устройств.

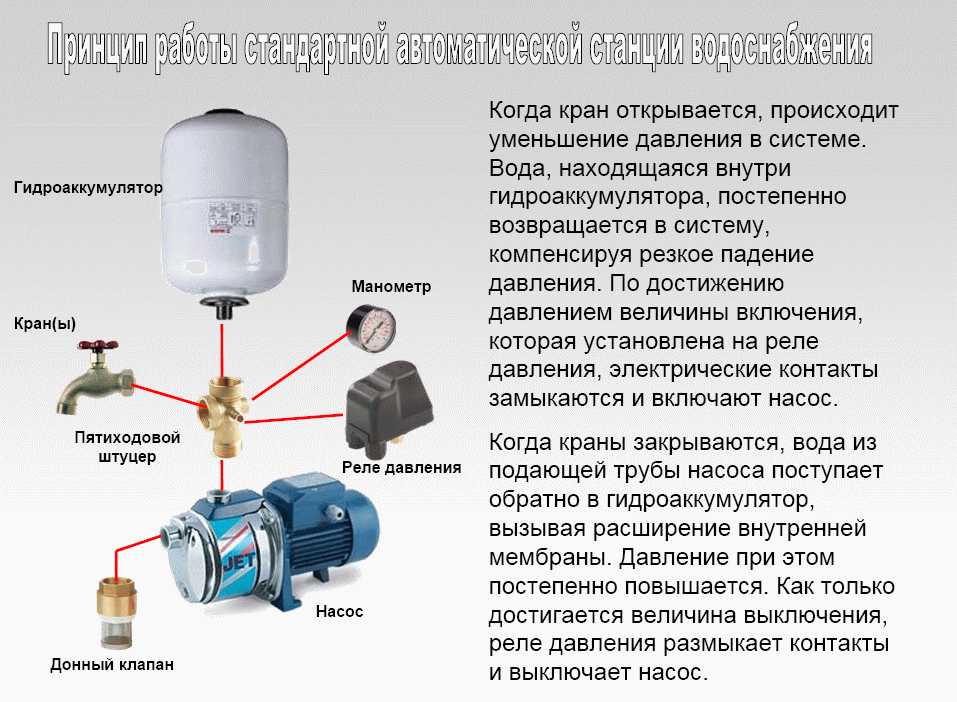

Принцип работы насосной станции

Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.

Каждая из частей выполняет свою работу

Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, реле давления срабатывает и включает насос, который снова накачивая воду. Отключается он снова-таки реле давления, когда достигнут верхний порог — порог отключения.

Если идет постоянный расход воды (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых всех кранах, так как насос подает воды меньше, чем вытекает из всех точек разбора. После того, как расход прекратился, станция еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как снова появляется расход воды.

Состав насосной станции и назначение частей

Насосная станция — совокупность отдельных устройств, соединенных между собой. Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:

• Насос погружного или поверхностного типа. Качает воду из колодца или скважины, поддерживает стабильное давление в системе. С домом соединен при помощи труб.
• На трубопроводе обязательна установка обратного клапана. Он не дает воде при отключении насоса стекать из труб обратно в колодец или скважину. Устанавливается обычно на конце трубы, опущенном в воду.
• Гидроаккумулятор или мембранный бак. Металлическая герметическая емкость, разделенная на две половины эластичной мембраной. В одной находится под давлением воздух (инертный газ), в другую, до создания определенного давления, закачивается вода. Гидроаккумулятор необходим для уменьшения количества включений насоса, продления срока его службы. Создает и поддерживает требуемое давление в системе и небольшой резервный запас воды на случай неработоспособности станции.
• Блок контроля и управления насосной станцией. Обычно это манометр и реле давления, устанавливается между насосом и гидроаккумулятором. Манометр — контрольный прибор, который позволяет оценить давление в системе. Реле давления управляет работой насоса — подает команды на его включение и отключение. Включение насоса происходит при достижении нижнего порога давления в системе (обычно 1-1,6 атм), отключение при достижении верхнего порога (для одноэтажных зданий 2,6-3 атм).

Каждая из частей отвечает за определенный параметр, но один тип неисправности может быть вызван выходом из строя различных устройств.

Принцип работы насосной станции

Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.

Каждая из частей выполняет свою работу

Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, реле давления срабатывает и включает насос, который снова накачивая воду. Отключается он снова-таки реле давления, когда достигнут верхний порог — порог отключения.

Если идет постоянный расход воды (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых всех кранах, так как насос подает воды меньше, чем вытекает из всех точек разбора. После того, как расход прекратился, станция еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как снова появляется расход воды.

Причины неполадок: течет или не работает насосная станция

Наиболее распространены следующие погрешности, которые приводят к поломкам:

Изначальная покупка некачественного оборудования

Например, стоит обратить внимание на ширину металлической прокладки гидробака возле входного клапана. А также на сварные швы и качество мембраны, на мощность насоса. Несовместимость оборудования

Избежать этого можно, если покупать сразу укомплектованные установки. Неправильный монтаж. Если монтаж не требует особенных умений, то пусконаладочные работы лучше доверить специалисту. Плохая фильтрация. Всю систему следует обеспечить хорошим механическим фильтром грубой очистки, чтобы оборудование не испортилось из-за частиц грунта. Заказать фильтрационное оборудование можно на сайте «Вода Отечества». Механические повреждения. Плохая изоляция от холода и влаги, прямых солнечных лучей, иных климатических факторов. Лучше всего ставить аппаратуру в специальном павильоне

Несовместимость оборудования. Избежать этого можно, если покупать сразу укомплектованные установки. Неправильный монтаж. Если монтаж не требует особенных умений, то пусконаладочные работы лучше доверить специалисту. Плохая фильтрация. Всю систему следует обеспечить хорошим механическим фильтром грубой очистки, чтобы оборудование не испортилось из-за частиц грунта. Заказать фильтрационное оборудование можно на сайте «Вода Отечества». Механические повреждения. Плохая изоляция от холода и влаги, прямых солнечных лучей, иных климатических факторов. Лучше всего ставить аппаратуру в специальном павильоне.

На самом деле главная причина – это отсутствие регулярного осмотра. Большинство проблем можно устранить еще на стадии начала развития, когда видны первые симптомы. Тогда это и эффективнее, и дешевле, и быстрее.

Регулировка реле давления воды

Рассмотрим процесс регулировки наиболее популярного экземпляра — РДМ-5. Его выпускают разные заводы. Пределы регулировок изменяются, так как в разных по размеру водопроводах требуется разное давление. С завода этот прибор выходит с базовой настройкой. Обычно это 1,4-1,5 атм — нижний порог и 2,8-2,9 атм — верхний порог. Если вас какой-то параметр не устраивает, можно его перенастроить так, как требуется. Такая процедура обычно необходима при установке джакузи: стандартного давления в 2,5-2,9 атм для необходимого эффекта недостаточно. В большинстве остальных случаев перенастройка не требуется.

В реле давления воды РДМ-5 есть две пружины, которыми и регулируется порог отключения/включения насоса.

Пружины эти отличаются по размеру и назначению:

• большая регулирует пределы (сразу верхний и нижний);
• маленькая изменяет дельту — разрыв между верхней и нижней границей.

Изменение параметров происходит при закручивании или откручивании гаек на пружинах. Если гайки закручивать, давление возрастает, если ослаблять — падает. Сильно крутить гайки нет необходимости один оборот — это изменение примерно на 0,6-0,8 атм, а это обычно очень много.

Как определить пороги срабатывания реле

Порог включения насоса (и нижний порог давления на реле давления воды) связаны с давлением в воздушной части гидроаккумулятора — минимальное давление в системе должно быть на 0,1-0,2 атм выше.

Например, если в емкости давление 1,4 атм, порог отключения желателен 1,6 атм.

При таких параметрах мембрана бака будет служить дольше.

Пороги отключения зависит от составляющих системы

Верхний порог — отключения насоса — при регулировке выставляется автоматически. Реле в исходном состоянии настроено на какую-то разность давлений (дельту). Эта разница обычно 1,4-1,6 атм. Так что если вы выставили включение, например, на 1,6 атм, автоматически выставится порог отключения в 3,0-3,2 атм (зависит от настроек реле).

Если вам необходимо более высокое давление (поднять воду на второй этаж, например, или система имеет много точек водоразбора), можно порог отключения увеличить.

Но при этом существуют ограничения:

• Параметры самого реле. Верхняя граница фиксирована и в бытовых моделях обычно не превышает 4 атм. Больше выставить просто не получится.
• Верхней граница давления насоса. Этот параметр тоже фиксирован и отключаться насос должен не менее чем за 0,2-0,4 атм до заявленной характеристики. Например, верхний порог давления насоса 3,8 атм, порог отключения на реле давления воды должен быть не выше чем 3,6 атм. Но, чтобы насос работал долго и без перегрузок разницу лучше сделать больше — перегрузки слишком плохо сказываются на сроке работы.

Настройка реле давления воды для насоса или насосной станции

Для настройки системы потребуется надежный манометр, показаниям которого можно верить. Он подключается в систему недалеко от реле давления.

Процесс регулировки состоит в подкручивании двух пружин: большой и маленькой. Если вам надо поднять или опустить нижний порог (включения насоса), крутим гайку на большой пружине. Если крутить по часовой стрелке, давление поднимается, против — опускается. Поворачивают на совсем небольшое значение — пол-оборота или около того.

Регулировка реле давления воды происходит при помощи пружин

Последовательность действий такая:

• Запускают систему, по манометру отслеживают при каком давлении включился и отключился насос.
• Поджимают или отпускают большую пружину.
• Включают и проверяют параметры (на каком давлении включился, при каком отключился). Обе величины смещаются на одинаковое значение.
• При необходимости вносят корректировки (снова регулируют большую пружину).
• После того как нижний порог выставлен таким, как вы его хотите видеть, приступают к регулировке порога отключения насоса. Для этого поджимают или опускают маленькую пружину. Гайку на ней тоже не особо крутите — пол-оборота обычно достаточно.
• Снова включают систему и смотрят на результаты.

Агрегат работает рывками

Если насосная станция работает рывками, то агрегат часто включается и выключается. Причин может быть несколько, для их устранения делают следующее:

1. Прежде всего, нужно проверить давление в воздушной камере гидробака. Для этого можно использовать обычный автомобильный манометр. Если давление понижено, попробуйте накачать воздух в камеру при помощи насоса. Через некоторое время замер нужно повторить. Если давление снова понизилось, значит, воздух из камеры выходит через трещину или разгерметизированное место. После их удаления давление можно восстановить и воздух не будет уходить. Отверстие в корпусе можно заделать при помощи холодной сварки.
2. Если гидрофор, например, агрегат Марина для дома, качает воду рывками, то причина может быть в повреждении диафрагмы. В этом случае диафрагму нужно заменить.
3. Также если агрегат для дома часто включается и отключается, а также качает воду рывками, проблема может быть вызвана нарушением исправной работы реле давления.

Ели агрегат набирает воду рывками, то проблема может возникнуть из-за неправильной работы узла автоматики. Обычно при такой работе показания на манометре то скачут до максимальных показателей, то опускаются до минимума.

Как правило, причиной этой проблемы может быть повреждение резиновой груши, которая растягивается при повышении объёма жидкости и сжимается от давления воздуха во второй камере. Чтобы добраться до груши, нужно найти ниппель с тыльной стороны бака. Если на него нажать, то пойдёт воздух. Если из него после нажимания вместо воздуха пойдёт вода, то резиновая груша повреждена и придётся выполнить её замену. Для этого нужно разобрать корпус, раскрутив болты.

Иногда такая ситуация может возникнуть из-за падения давления воздуха в подушке, которая находится за резиновой грушей. Обычно давление в этой части должно быть равно 1,5 атм. Если герметичность корпуса нарушена, то воздух будет уходить и гидробак не сможет справляться со своими функциями. Для повышения давления нужно закачать воздух через ниппель, расположенный в задней части корпуса. Если это не поможет, нужно искать микротрещины в корпусе и производить их ремонт либо полную замену корпуса гидробака.

Виды насосных станций

НС могут отличаться по различным признакам:

1. Тип насоса: в зависимости от глубины источника применяют самовсасывающие насосы (до 8 м) и погружные. По виду нагнетательного механизма большинство относится к центробежному типу, но среди погружных моделей часто попадаются вибрационные.
2. Вид автоматики: если расход воды осуществляется исключительно в продолжительном режиме, например, для полива, вместо реле давления на НС устанавливают датчик протока. Он включает насос с началом разбора воды (реагирует на движение среды в трубе) и отключает по его окончании. Гидроаккумулятор в такой НС не используется. Некоторые модели НС с датчиками протока и без накопителя можно использовать и в обычном домашнем водопроводе. Они комплектуются усовершенствованной автоматикой, которая «умеет» осуществлять плавный пуск/останов двигателя насоса и менять его мощность. При наличии таких функций часты включения становятся агрегату не страшны.
3. Тип гидроаккумулятора.

Насосная станция работающая

В НС применяют два типа гидроаккумуляторов:

• баллонные: вода закачивается в резиновую «грушу»;
• мембранные: объемы для воздуха и воды разделены эластичной мембраной.

Также накопители могут отличаться объемом. При этом надо учесть, что в спецификации указывается объем всего бака, а не имеющегося в нем резервуара для воды.

Ремонт и устранение неполадок

Все выше описанные модели этого бренда долговечны, но не застрахованы от преждевременных поломок. Самой распространенной является продолжительная работа насоса, который не выключается даже при прекращении потребления воды из системы.

Причин, почему насосная станция «Вихрь» не отключается, может быть несколько. Главные из них:

• неисправности с реле давления;
• разгерметизация водопровода или утечка воды в самом приборе;
• выход из строя электросхемы;
• слишком низкое или высокое напряжение в сети;
• сбой заводских настроек аварийного клапана.

Своевременная диагностика – главный ключ к долговечной и успешной работе техники. А она, в свою очередь, невозможна без ответственного выполнения инструкции по эксплуатации, которую этот производитель составил на доступном широкому кругу потребителей языке.

Насосная станция ВИХРЬ АСВ-370/20Ч предназначена для бесперебойного водоснабжения в автоматическом режиме, коттеджей, дач, ферм и других потребителей. Данная модель поддерживает необходимое давление в системе водоснабжения, самостоятельно включаясь и отключаясь по мере расходования воды потребителями. АСВ-370/20Ч обладает мощностью 370 Вт, максимальная глубина всасывания 9 метров, максимальная подача воды 45 литров в минуту, максимальный напор 30 метров. Емкость гидроаккумулятора составляет 20 литров.

Технические характеристики

Мощность:	370 Вт
Объем гидроаккумулятора:	20 литров
Максимальная глубина всасывания:	9 метров
Высота подъема воды:	30 метров
Производительность:	45 л/мин
Диаметр входного отверстия:	1 дюйм
Диаметр входного отверстия:	1 дюйм
Максимальное количество включений в час:	20
Допустимая концентрация твердых частиц:	150 г/м3
Температура воды:	0…+50 °С
Напряжение:	220…230 В
Частота:	50 Гц
Тип насоса:	поверхностный
Защита от сухого хода:	нет
Материал корпуса насоса:	чугун
Тип электродвигателя:	асинхронный, однофазный
Потребляемый ток:	1,7 А
Класс защиты:	IP44
Гарантийный срок эксплуатации:	12 месяцев

Принцип работы АСВ-370/20Ч

Реле давления насосной станции включает насос при снижении давления воды до уровня 1,5 бар, и выключает его при достижении давления до уровня 3,0 бар. Значения давления включения и отключения электронасоса являются заводской настройкой и оптимальны для запорной арматуры, а также для посудомоечной, стиральной машин и др.техники.

Электродвигатель насосной станции ВИХРЬ АСВ-370/20Ч асинхронный, однофазный с короткозамкнутым ротором. Насос со встроенным эжектором сочетает преимущества центробежных с практичностью самовсасывающих насосов. Корпус насосной части изготовлен из стеклонаполненого полипропилена с закладными элементами из латуни для жесткости, а также чугуна и нержавеющей стали. Для исключения износа резьбовых соединений входное и выходное отверстия имеют металлическую резьбу. Гидроаккумулятор агрегата служит для аккумулирования воды под давлением и сглаживания гидроударов. Он состоит из стального резервуара со сменной мембраной и имеет пневмоклапан для закачивания сжатого воздуха.

График напорных характеристик

Преимущества

• Встроенный внутренний эжектор с системой труб Вентури позволяет перекачивать воду с меньшими, по сравнению с обычными центробежными насосами, требованиями к чистой воде и наличию в ней растворенных газов, а также обеспечивает функцию самовсасывания.
• Наличие тепловой защиты, при сбое с подачей воды или длительного использования на максимальной нагрузке защитная автоматика обесточит насос.
• Автоматическое включение и выключение станции.
• Наличие металлической резьбы на входном и выходном отверстиях.
• Специальные крепления насосной станции для дополнительной устойчивости.

Комплектация

Насосная станция:	1 шт
Паспорт:	1 шт
Упаковка:	1 шт

Документация

Компания ВИХРЬ выражает Вам огромную признательность за Ваш выбор. Мы делаем все возможное, чтобы наше оборудование удовлетворяло Вашим потребностям, а качество соответствовало лучшим мировым образцам. Производитель устанавливает официальный срок службы на насосную станцию 5 лет, при условии соблюдения правил эксплуатации.

Для владельцев частных домов, дач, многоэтажных коттеджей, фермерских хозяйств вопрос водоснабжения стоит остро. Отличным решением данной задачи, как показывает практика, является установка насосной станции.

Насосная станция – это конструкция, с помощью которой организовывается индивидуальная водонапорная система с постоянным давлением чистой воды, пригодной для всех бытовых нужд. Устройство обеспечивает подачу воды из открытых водоемов, скважин, колодцев, магистральных водопроводов. Поддержание нужного напора в водопроводе происходит благодаря современной автоматической системе.

Настройка и проверка автоматики

После первого запуска происходит регулировка автоматики. Если в системе есть реле давления, то при максимальных показателях, которые заранее устанавливаются в настройках, насос отключается. При заборе воды опять срабатывает реле и запускает систему, когда давление становится минимальным. При этом настройки можно регулировать самостоятельно.

Настройка автоматики:

Сначала потребуется отключить насос и слить воду с гидробака. Выполнить это легко, открутив кран, который находится снизу в системе. Для открытия используют отвертку или гаечный ключ.
Затем запускается насос, и вода поступает в гидробак.
При этом следует контролировать показатели манометра при отключении. Именно такие данные считаются максимальными.
Дальше открывают дальний от насоса кран. При вытекании воды давление будет снижаться, что приведет к запуску

При запуске важно зафиксировать все показатели. Они послужат минимальным давлением
Далее находят разницу показателей.
При тестировании системы следует обратить внимание на напор воды, которая поступает с самого дальнего крана

При неудовлетворенных показателях нужно повысить давление
Для этого насос отключают и сильнее закручивают гайку на большой пружине, которая находится в реле. Чтобы уменьшить напор, гайку откручивают.
Дальше приступают к настройке разностей давления. Данные получают при отнятии максимального от минимального. Потребуется выполнить регуляцию гайки в реле, чтобы устранить проблему слишком низкого или высокого давления. Норма – 1,4 бар.
После регулировки проверяется работоспособность. При необходимости можно заново выполнить настройку.

Для проверки автоматики насосной станции применяют специальное оборудование, которое определяет ее работоспособность

При отсутствии любых настроек реле схема регулировки немного другая. Сначала запускается насос, нагнетая давления так, чтобы напор воды из дальнего края был хорошим. Фиксируют показатели манометра и выполняют отключение насоса.

Далее следует отключить питание и открыть крышку на реле. Затем начинают подтягивать гайки. При щелчке регулировка прекращается. Крышка ставится на место, запускается насос. Далее следует подтянуть гайку на меньшей пружине до щелчка. После проверки работоспособности можно смело эксплуатировать насосную станцию.

Устранение поломок

Рассмотрим пути устранения проблем:

Первая проблема может быть спровоцирована тем, что произошло повреждение герметичных характеристик проводящего трубопровода, неправильным функционированием клапана обратного типа, неналичием воды в области насоса, либо трубопровода.Для устранения поломки, прежде всего, необходимо удостовериться в том, что в последних есть вода. В ситуации ее отсутствия необходимо просто долить недостающий объем. После этого проверяется целостность структуры обратного клапана и уровень стыковой герметичности, а после этого ликвидация обнаруженных неполадок.При отсутствии желаемого эффекта после выполнения описанного выше ряда действий, можно предположить об испорченности насоса ввиду поступления вместе с водой абразивных компонентов, например, в виде песка

При таких условиях важно выполнить разборку насоса и замену его крыльчатки или корпуса. Изредка может возникнуть потребность в монтаже нового насоса.

Вторая проблема: слишком частое включение насосной станции зачастую спровоцировано повреждениями в гидробаке

Ввиду данных обстоятельств не происходит набор давления насосной станцией.Для предотвращения такой поломки первостепенно необходимо нажать на ниппель, который размещен с обратной стороны бака. В случае протекания через него воды можно говорить о порванной мембране, которая должна быть заменена.
Третья проблема представлена невключением насоса. Предпосылками тому служит отсутствующие электропитание. Проблема решается при помощи проверки и, вероятно, прочистки контактов реле давления воды насоса, что подгорели.

Четверная проблема: не происходит вращения насоса во включенном состоянии. Способствует этому неисправный конденсатор, либо «приклеенная» крыльчатка к насосному корпусу.При такой ситуации для запуска крыльчатки, что заблокирована, хватает нескольких раз ее прокрутки руками. При сломанном конденсаторе единственным выходом является его замена.
Пятая проблема: неотключение агрегата, его непрерывное функционирование. Вызвано нарушением функционирования реле давления. Решается посредством настройки данной запчасти.

Для выявления причин, провоцирующих не отключение механизма, в обязательном порядке необходимо выполнить проверку состояния впускного отверстия на рассматриваемом реле. Оно может быть загрязненным и нуждаться в очистке.

Возможно, Вам будет также интересна статья о бытовых насосных станциях для дачи.

Статью о настройке и регулировке насосной станции своими руками читайте здесь.

Таким образом, при наличии необходимых запчастей, владении определенными знаниями и навыками выполнение ремонта насосной станции в домашних условиях не составит труда.

Смотрите видео, в котором разъясняются основные неисправности и способы ремонта насосной станции своими руками:
