Самодельный станок для резки пенопласта

Инструмент для резки пенопласта можно изготовить своими руками в домашних условиях. Модель выбирают в зависимости от конструктивных особенностей.

Изготовление терморезака

Из лобзика и паяльника можно изготовить термонож для пенопласта:

1. Главная деталь в этом устройстве — втулка. Ее изготовляют из пластины, которую предварительно оттачивают, выгибают, а затем проделывают отверстие. Отверстие необходимо для нити.
2. Выходящие из отверстия провода отрезают. В местах разрыва отверстия припаивают. Получается выжигатель.
3. В готовую пластину монтируется лобзик. Его разрезают на две части и закрепляют болтами сверху пластины. Нижнюю часть пластины устанавливают на основание, закрепляя саморезами.
4. Втулку устанавливают в лапку.
5. В основании просверливают отверстие с резьбой диаметром 5 мм.
6. Чтобы нихромовый провод выпрямился, включают выжигатель и его проводами дотрагиваются до проволоки. Выжигатель начнет гудеть при слабом нагреве проволоки. Значит, она имеет слабое сопротивление, и проволоку заменяют на более тонкий вариант.

После изготовления проводят пробное разрезание.

Резак из нихрома

Отличительная черта этого устройства — способность разрезать материал двумя способами: вдоль и поперек. Он состоит из нити или проволоки. Эта часть инструмента является основной, и ее нельзя ничем заменить. Для изготовления проволоки и нити используют сплав из никеля и хрома. Чтобы разрезать лист определенной высоты, нить устанавливают в горизонтальное положение. Устройство с нихромовой проволокой разрезает толстый лист пенопласта на более тонкие части.

Пошаговая инструкция:

• В деревянный брусок вкручивают два самореза. Они располагаются на меньшем расстоянии друг от друга, чем длина нитки.
• Сверху саморезов натягивают проволоку.
• С двух сторон нитей цепляют крокодильчики блока питания. Блок питания должен быть на 1 ампер. Крокодильчики меняют местами, если устройство не заработало.
• Нагревание нити происходит, если зацеп передвинуть ближе к центральной точке.
• Из алюминиевой арматуры длиною около 50 см изготавливают основание для резака. На концах нагретой арматуры вставляют ПВХ палочки (изоляторы). Крепят их на разрезанной пополам стеклотекстолитовой полоске.
• Провода проводят к установленному основанию от электролобзика или плиткореза. К продетым в текстолите болтикам цепляют провода и стальные колечки из проволоки. С одной стороны нити привязывают пружину, а с другой стороны закрепляют кольцо.

С помощью такого аппарата можно изготавливать фигурные изделия по готовым шаблонам.

Перед тем как резать пенопласт с помощью нихрома, спираль устанавливают на необходимую высоту. Высоту отмеряют линейкой. Прибор подключают к зарядному устройству. Лист пенопласта плавно передвигают по столешнице тогда, когда струна станет горячей. Не стоит забывать, что при работе с устройством необходимо соблюдать технику безопасности.

Простой электрический резак

Рассматривая, как сделать резак для пенопласта, следует изучить конструкцию простейшего оборудования этого класса, которое работает от электричества. При этом потребуется подготовить тонкую гитарную струну и несколько батареек (например, от фонарика).

Принцип работы этого оборудования прост. Конструкция из батареек образует единый блок.

К нему подсоединяют гитарную струну. При прохождении электрического тока по цепи, она будет нагреваться. Именно в таком состоянии струна сможет легко разрезать лист пенопласта.

При работе такого инструмента материал будет плавиться. Струна нагревается до 120 ºС и даже больше. При этом вполне можно разрезать несколько больших плит из пенопласта.

Если же требуется выполнить большой объем работы этот вариант не подойдет. Быстро сядут батарейки. Придется предусмотреть вариант подключения системы в бытовую сеть.

Изготавливаем и используем терморезак

Для резки пенопласта своими руками чаще всего используются устройства, имеющие тонкий горячий элемент. Общий принцип действия любого терморезака для пенопласта один.

Нагреваемый элемент производит разделение материала с последующей запайкой вскрытых объёмов

Применяя терморезаки для пенопласта, получаем идеально гладкий срез, что очень важно для качественной работы по утеплению

Только если не решено заниматься этим профессионально и постоянно. В большинстве случае, когда не требуется вырезание фигурных элементов, можно использовать самодельный резак для пенопласта.

Изготовить резак для пенопласта своими руками достаточно просто и совсем недорого. После окончания работ он не будет лежать мёртвым грузом, занимать место. Его можно собирать и разбирать по мере необходимости. При отсутствии надобности его компоненты можно использовать в других целях.

Перед тем как сделать резак для пенопласта, необходимо приготовить всё необходимое:

• заготовку для рабочей поверхности;
• проволоку из нихрома;
• лабораторный регулируемый трансформатор (ЛАТР);

• электрический провод, крепление для него,
• пружины для натяжения нити;
• регулировочный механизм.

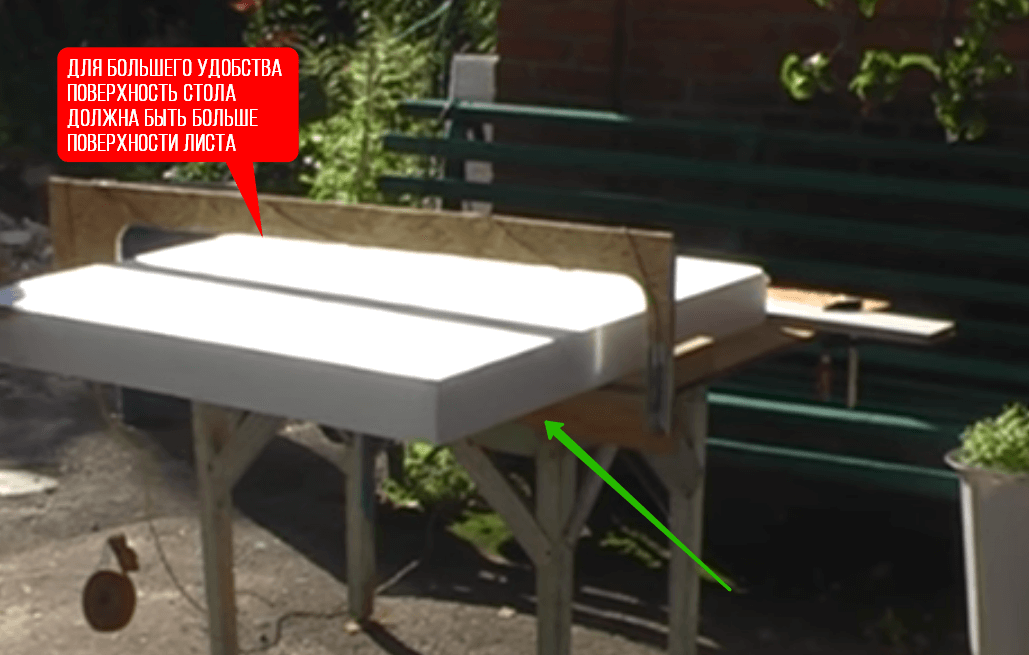

Изготавливать оборудование для резки пенопласта начните с разметки и обрезки рабочей поверхности. Её геометрические размеры определите в соответствии с размерами разрезаемых плит. Лучше, если поверхность стола будет больше площади листа.

Устанавливаем стойки (опоры) с возможностью регулировки. Для этого может понадобиться небольшое приспособление в виде шестигранных втулок с внутренней резьбой. Они позволят упростить регулировку высоты реза. Проволока для резки натягивается с помощью пружин. Прокладываем и закрепляем на разных сторонах нити электрический провод. Другой конец кабеля подсоединяем к ЛАТР (при отсутствии ЛАТР, его можно заменить, использую автотрансформатор для зарядки аккумуляторных батарей автомобиля). Устройство готово к работе.

Использование такого приспособления для резки пенопласта позволяет максимально ускорить процесс подготовки фрагментов утепления.

Опасность изготовления терморезака на основе ЛАТРа

Регулируемые лабораторные автотрансформаторы часто используют при изготовлении самодельных терморезаков. Так поступил пользователь FORUMHOUSE Sidyakin.

Sidyakin

Собрал резак для роспуска пенопласта. Основа станка – крышка от письменного стола. Еще потребовались две шпильки, гайки, шайбы, спираль от электроплитки, ЛАТР и рубильник.

ОлегЛьвович

Вижу на фото, что на резаке выставлено 40 Вольт. На моём резаке трансформатор выдаёт 36 Вольт. Советую вам аккуратнее работать с ЛАТРом. Если будет пробой, то на проволоку пойдёт напряжение 220 Вольт.

Антон48 Пользователь FORUMHOUSE

Я тоже хочу сделать станок для резки пенопласта. Нихромовую нить возьму от старой электроплитки. Ещё у меня есть ЛАТР-2М. Пойдёт такой для резака? Там шесть выходов. Не понял, а куда подключать сеть и нагрузку?

Андрей-АА Пользователь FORUMHOUSE

С одним таким ЛАТРом работать нельзя — опасно, можно попасть под 220 В, т. к. ЛАТР не развязывает выход от входа независимо от установленного на нем напряжения. Нужен или дополнительный трансформатор, или — подключать входы и выходы строго «ноль в ноль». Т. е. — без вилок и розеток, а на постоянно, точно зная, где ноль, а где фаза.

Электрон

Такую систему нельзя сфазировать для безопасности. Относительно земли на нихромовой нити всегда будет опасное напряжение. Это автотрансформатор. Нужен еще трансформатор по входу. Посмотрите, как сделал я. Электрическая схема в начале статьи.

Самодельный станок для резки пенопласта

Инструмент для резки пенопласта можно изготовить своими руками в домашних условиях. Модель выбирают в зависимости от конструктивных особенностей.

Изготовление терморезака

Из лобзика и паяльника можно изготовить термонож для пенопласта:

1. Главная деталь в этом устройстве — втулка. Ее изготовляют из пластины, которую предварительно оттачивают, выгибают, а затем проделывают отверстие. Отверстие необходимо для нити.
2. Выходящие из отверстия провода отрезают. В местах разрыва отверстия припаивают. Получается выжигатель.
3. В готовую пластину монтируется лобзик. Его разрезают на две части и закрепляют болтами сверху пластины. Нижнюю часть пластины устанавливают на основание, закрепляя саморезами.
4. Втулку устанавливают в лапку.
5. В основании просверливают отверстие с резьбой диаметром 5 мм.
6. Чтобы нихромовый провод выпрямился, включают выжигатель и его проводами дотрагиваются до проволоки. Выжигатель начнет гудеть при слабом нагреве проволоки. Значит, она имеет слабое сопротивление, и проволоку заменяют на более тонкий вариант.

После изготовления проводят пробное разрезание.

Резак из нихрома

Отличительная черта этого устройства — способность разрезать материал двумя способами: вдоль и поперек. Он состоит из нити или проволоки. Эта часть инструмента является основной, и ее нельзя ничем заменить. Для изготовления проволоки и нити используют сплав из никеля и хрома. Чтобы разрезать лист определенной высоты, нить устанавливают в горизонтальное положение. Устройство с нихромовой проволокой разрезает толстый лист пенопласта на более тонкие части.

Пошаговая инструкция:

• В деревянный брусок вкручивают два самореза. Они располагаются на меньшем расстоянии друг от друга, чем длина нитки.
• Сверху саморезов натягивают проволоку.
• С двух сторон нитей цепляют крокодильчики блока питания. Блок питания должен быть на 1 ампер. Крокодильчики меняют местами, если устройство не заработало.
• Нагревание нити происходит, если зацеп передвинуть ближе к центральной точке.
• Из алюминиевой арматуры длиною около 50 см изготавливают основание для резака. На концах нагретой арматуры вставляют ПВХ палочки (изоляторы). Крепят их на разрезанной пополам стеклотекстолитовой полоске.
• Провода проводят к установленному основанию от электролобзика или плиткореза. К продетым в текстолите болтикам цепляют провода и стальные колечки из проволоки. С одной стороны нити привязывают пружину, а с другой стороны закрепляют кольцо.

С помощью такого аппарата можно изготавливать фигурные изделия по готовым шаблонам.

Перед тем как резать пенопласт с помощью нихрома, спираль устанавливают на необходимую высоту. Высоту отмеряют линейкой. Прибор подключают к зарядному устройству. Лист пенопласта плавно передвигают по столешнице тогда, когда струна станет горячей. Не стоит забывать, что при работе с устройством необходимо соблюдать технику безопасности.

Просто режем

При проведении работ по утеплению фундамента, подземных коммуникаций, перекрытий под стяжку, фасада под штукатурку особая точность и ровность реза не сильно нужна. Тем более, если здание имеет несложную конфигурацию фасада. В этом случае можно задействовать ручной инструмент для резки пенопласта: нож, ножовку, металлическую струну.

Их использование приведёт к выпадению гранул на границе реза и образованию не совсем ровной кромки. Наличие не плотного прилегания плит можно нивелировать путём заполнения пустот монтажной пеной.

Прямолинейная резка ножом с мелкими зазубринами оправдана при толщине материала в 50 мм, ножовкой можно обрезать утеплитель толщиной до 250 мм. Можно использовать кухонный с зубчиками нож для резки пенопласта. Ножовку с мелким зубом приобретаем в строительном магазине.

Для удобства использования струны для резки пенопласта (можно использовать старые струны, например с гитары, имеющие спиральную навивку) на её концы устанавливаем деревянные ручки. Режут утеплитель возвратно поступательными движениями, как будто действуют двуручной пилой. Большие плиты можно резать вдвоем. При этом разрезаемый лист должен быть закреплён.

Перед тем как разрезать пенопласт, режущие кромки необходимо обработать жидкой смазкой. Это создаст определённый комфорт при работе (улучшит скольжение, снизит шум).

Фигурная резьба по пенопласту с использованием данного инструмента крайне затруднительна.

Изготавливаем и используем терморезак

Для резки пенопласта своими руками чаще всего используются устройства, имеющие тонкий горячий элемент. Общий принцип действия любого терморезака для пенопласта один.

Нагреваемый элемент производит разделение материала с последующей запайкой вскрытых объёмов

Применяя терморезаки для пенопласта, получаем идеально гладкий срез, что очень важно для качественной работы по утеплению

Только если не решено заниматься этим профессионально и постоянно. В большинстве случае, когда не требуется вырезание фигурных элементов, можно использовать самодельный резак для пенопласта.

Изготовить резак для пенопласта своими руками достаточно просто и совсем недорого. После окончания работ он не будет лежать мёртвым грузом, занимать место. Его можно собирать и разбирать по мере необходимости. При отсутствии надобности его компоненты можно использовать в других целях.

Перед тем как сделать резак для пенопласта, необходимо приготовить всё необходимое:

• заготовку для рабочей поверхности;
• проволоку из нихрома;
• лабораторный регулируемый трансформатор (ЛАТР);

• электрический провод, крепление для него,
• пружины для натяжения нити;
• регулировочный механизм.

Изготавливать оборудование для резки пенопласта начните с разметки и обрезки рабочей поверхности. Её геометрические размеры определите в соответствии с размерами разрезаемых плит. Лучше, если поверхность стола будет больше площади листа.

Устанавливаем стойки (опоры) с возможностью регулировки. Для этого может понадобиться небольшое приспособление в виде шестигранных втулок с внутренней резьбой. Они позволят упростить регулировку высоты реза. Проволока для резки натягивается с помощью пружин. Прокладываем и закрепляем на разных сторонах нити электрический провод. Другой конец кабеля подсоединяем к ЛАТР (при отсутствии ЛАТР, его можно заменить, использую автотрансформатор для зарядки аккумуляторных батарей автомобиля). Устройство готово к работе.

Использование такого приспособления для резки пенопласта позволяет максимально ускорить процесс подготовки фрагментов утепления.

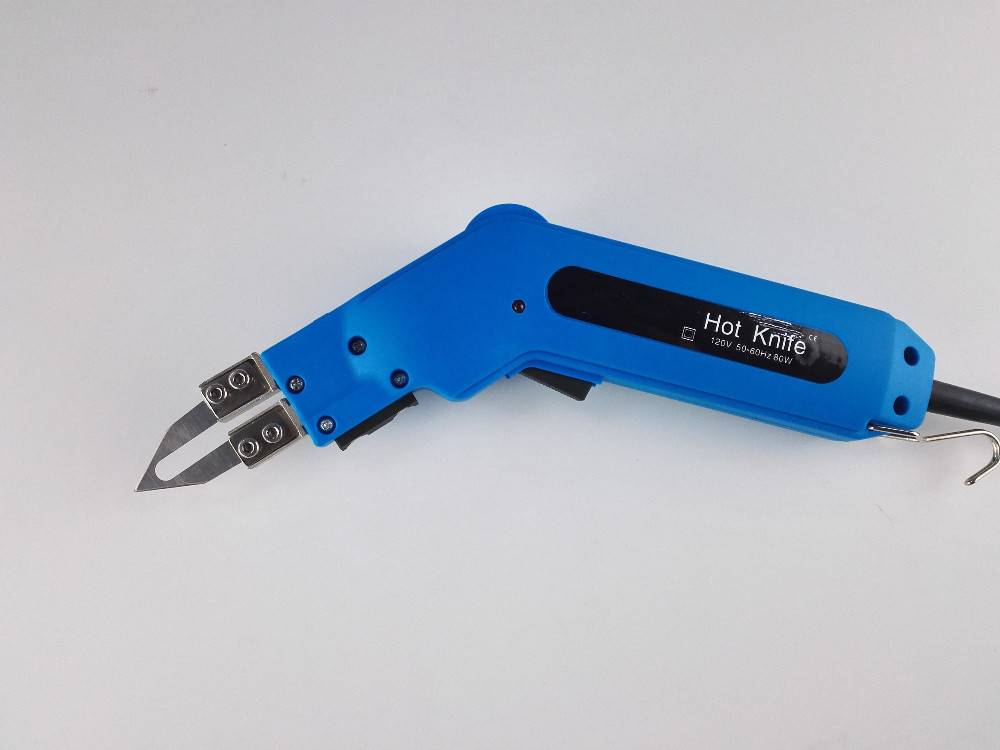

Горячий нож – качество раскроя и экономия времени, как сделать своими руками

Горячий нож стал удобным помощником рукодельниц и мастеров. Им легко разрезаются любые синтетические материалы. Края изделий получаются ровными, обработанными, благодаря оплавленности, причем без усилий, легко касаясь.

Он намного упрощает процесс раскроя:

• лент,
• фетра,
• фоамирана,
• пластика,
• пенополистирола,
• пенопласта и других синтетических материалов.

Горячие ножи выпускаются трех типов:

• стационарные, оснащенные корпусом с блоком питания и натянутой струной,
• ручные, укомплектованные ножами с лезвиями,
• настольные.

По принципу действий модели схожи, но отличаются по результатам. У каждого прибора есть понижающий трансформатор. Однако струной материал режется только по прямой, а лезвием горячего ножа можно сделать фигурные изделия из ткани и других материалов.

Основные методы резки пенопласта

Наиболее лучшим вариантом теплоизоляции строения является пенопласт. Обычно для этих целей выбирают не плотную структуру, ввиду низкой стоимости. Это доставляет неудобства при резке, структура ячеек сыпется, а при небольшом усилии можно сломать конструкцию руками. Инструмент для резки пенопласта имеет различные модификации, продаются готовые варианты, также можно изготовить конструкцию своими руками.

Важно понимать, что структура пенопласта категорично относится на воздействие некоторых жидкостей. Ацетон или бензин разрушает структуру пенопласта, изделие придется изготавливать заново

Режимы температурной эксплуатации составляют не более 50 °.

Резка пенопласта в домашних условиях выполняется многими подручными инструментами. К примеру, при работе с маленькими заготовками самым простым способом является использование канцелярского ножа. Процесс происходит неточно, т.к. лезвие быстро тупится, для более качественной обработки нож возможно подогреть.

Каждое из приспособлений имеет преимущества и недостатки, перед резкой своими руками важно отметить характеристики пенопласта, подобрать инструмент для резки пенопласта по размеру

Ручной станок для фигурной резки пенопласта

1. В хозяйственных магазинах можно приобрести специальный инструмент – нож с нагревающимся лезвием. Работы данным приспособлением производятся от себя, во избежание соскальзывания и травматизма. Основные недостатки режущего ножа, что им можно обрезать материал определенной толщины, для ровной работы нужно грамотно разметить изделие, потратить на это время.
2. Разновидностью нагревающегося ножа может быть паяльник со специальной насадкой. Отличается более высокой температурой нагрева, при работах необходимо быть осторожным, расплавленная капля при попадании на кожный покров не доставляет радостных ощущений.
3. Сапожный нож для резки пенопласта используется с длинным лезвием до 40 см. Кончик ножа остается тупым, а широкое лезвие должно быть идеально заточено. Корректировку и заточку производят каждые 2 метра отрезанного изделия. Процесс будет сопровождаться визгом, можно исключить неприятные звуки применением наушников.
4. Более толстые изделия можно разрезать ножовкой по дереву с мелкими зубчиками. Чем меньше уровень зубьев, тем лучше качество выходной детали, однако задиры и скосы все равно будут присутствовать. Способ не требует приложения особых изделий, зачастую применяется при длинных прямолинейных разрезах пенопласта.
5. Наиболее популярным способом является резка пенопласта струной. Производительность данного метода приравнивается к промышленному оборудованию, достаточно соорудить небольшую конструкцию. Струна применяется при работе с пенопластом различной зернистости и плотности.

Некоторые случаи, за неимением ни одного из вышеперечисленных из режущих инструментов требует вмешательства электротехники. Болгарка используется с диском минимальной толщины. Работа подразумевает наличие повышенного шума, мусора от частиц пенопласта по всей территории.

Процессы работ утепления одного жилого помещения могут быть выполнены инструментом ручного типа. Проволока для воздействия на пенопласт используется на специальном стенде, предварительно подготовленным. Конструкция состоит из нихромовой проволоки, легко изготавливается своими руками. Схема подключения состоит из двух креплений, груза для натяжения и питания к сети. В тех случаях, когда объемы производства повышены используются специальные станки для обработки пенопласта.

Приспособления для резки пенопласта своими руками

Для линейного раскроя отлично подходит гильотина. Только воздействие будет не механическим, иначе образуется много мусора. Используем проверенную технологию – резка пенопласта натяжной разогретой струной.

Требуемые материалы

• Нихромовая (вольфрамовая) нить
• Источник питания, желательно регулируемый
• Любые конструкционные материалы: брус, металлический профиль, труба, для изготовления натяжной рамки
• Мебельные направляющие для ящиков.

На столе, верстаке, или иной ровной поверхности, устанавливаем вертикальные стойки для крепления гильотины. С помощью мебельных направляющих, закрепляем рамку резака таким образом, чтобы она двигалась без перекосов. Обе стороны должны перемещаться синхронно.Самая ответственная часть резака – проволочный механизм. Первый вопрос: где взять материал. Нихром можно приобрести в магазинах, торгующих радиодеталями. Но поскольку мы стремимся к условно бесплатной конструкции – поищем альтернативу.

1. Старый паяльник. Модели производства СССР, рассчитанные на 36-40 вольт, можно найти в любой домашней мастерской. Обмотка нагревателя – отличный донор для нихромовой гильотины. Правда, длина проволоки не более метра.
2. Утюг с классическим спиральным нагревателем. Проволока более толстая, подойдет для линейного раскроя. Фигурная резка допустима, при невысоких требованиях к точности.
3. Спиральные нагреватели от фена, или тепловентилятора. Принцип тот же, для точного раскроя не подходят.

Обратите внимание
Совет: При распрямлении спирали, не следует тянуть проволоку вдоль пружины. Могут появиться петли, и нить лопнет

Лучше разматывать витки как с катушки ниток. Можно надеть спираль на гвоздь или карандаш, и тянуть проволоку поперек витков.

Принцип работы рамки изображен на схеме

Проволочный резак должен быть электрически изолирован от рамки. Поэтому она может быть сделана из металла

Важно обеспечить постоянное натяжение проволоки. При нагреве нихром расширяется, прибавляя в длине до 3%

Это приводит к провисанию струны.

Поэтому натяжение обеспечивается грузом или пружиной. Ее необходимо подобрать тщательно. Излишнее усилие может порвать проволоку при сильном нагреве.

Температура обеспечивается силой протекающего тока. Напряжение не имеет значения, поэтому оно должно быть по возможности низким, для безопасности оператора. Оптимальная величина: 12-36 вольт. Слишком малое значение приведет к увеличению силы тока для достижения той же мощности, поскольку у нихрома высокое сопротивление. Произойдет падение напряжения.

Схему питания надо сделать регулируемой. Оптимальный вариант – ЛАТР. Регулировка выходного напряжения плавная, трансформатор выдерживает большую нагрузку.

Перед чистовой работой следует потренироваться на ненужных кусках материала. Резка пенопласта своими руками с помощью нихрома, сродни игре на музыкальных инструментах. Требуется настройка характеристик питания, и надо прочувствовать оптимальную скорость. Полезно выполнить разметку на регуляторе напряжения.

Еще один способ питания – автомобильный аккумулятор. Потребуется переменный резистор высокой мощности, для настройки температуры. Преимущества очевидны – можно работать в условиях отсутствия энергоснабжения.

Такой станок для резки пенопласта позволяет выполнять поперечный раскрой, или снимать слой любой толщины вдоль листа. Плотность материала не имеет значения, все регулируется температурой нити и скоростью движения.
Однако для получения более сложных форм, потребуется устройство для резки пенопласта с вертикально расположенной струной. Его также можно изготовить своими руками.

Терморезка своими руками за 30 минут! Просто!

Просмотров: 25 448

Сейчас смотрят

00:09:25 Elpis Com

1 год назад
25 448 просмотров 02:00:53 Playpen of the Damned

4 месяца назад
19 790 просмотров 00:04:16 arayvaz

8 лет назад
66 596 просмотров 00:05:37 МАРИНА ДЕВЯТОВА

7 лет назад
32 445 просмотров

Смотрите далее

Dmitrii Izumov

1 год назад

Юлия Чернова

2 года назад

Самоделки ForestLamp

5 месяцев назад

Alina Boloban

3 года назад

Канзаш Термоножев

1 год назад

Самоделки ForestLamp

2 месяца назад

Vitalii Tregubov

4 года назад

Gennady Kuz’menko

1 год назад

Smart Channel

2 года назад

Pavel Strogov

2 года назад

Маргарита Усова

4 года назад

Назар Смирнов

3 года назад

Популярные видео

Пользователи портала делятся опытом изготовления самодельных приспособлений для нарезки пенопласта и экструзионного пенополистирола нихромовой нитью.

Терморезак. Станок для резки пенопласта. Мобильная «коза» для раскроя пенополистирола. У электрического приспособления, сделанного из нихромовой нити, ЛАТРа, трансформатора или компьютерного блока питания много имён. Ему везде найдётся применение. Сделать мокрый фасад на основе пенопласта. Изготовить резной декор для отделки стен или разные поделки из ППС. Ещё один плюс — терморезак режет пенопласт и ЭППС быстрее и качественнее, чем ножовка или нож. Сделать его нетрудно своими руками. Предлагаем вам 4 варианта станков для резки пенополистирола, от трикопеечных — собранных из разных «ненужностей», до самых продвинутых — на основе сварочного инвертора.

• Станок для резки пенопласта – фотоотчет и электрическая схема
• Мобильная «коза» для резки пенополистирола для работы на строительных лесах
• Как сделать станок для резки ППС на основе блока питания от компьютера
• Как превратить сварочный инвертор в станок для резки пенопласта
• В чем опасность терморезака, сделанного на базе лабораторного регулируемого автотрансформатора — ЛАТРа

Разновидности электрических резаков

Электрический резак для резки пенопластаможет применяться в разных целях. От этого будет зависеть тип конструкции и общие рабочие характеристики оборудования. Существует три основных разновидности самодельных резаков.

Их применяют дизайнеры. Для выполнения ремонта дома эту разновидность применяют реже. Также существует инструмент с рабочей пластиной из металла.

Подобное оборудование обязательно имеет в своей схеме понижающий трансформатор. Он должен быть рассчитан на минимальную мощность 100 Вт.

Вторичная обмотка трансформатора должна иметь сечение не менее 1,5 мм. Она должна выдерживать напряжение 15 В. В этом случае можно добиться высокого результата работы.

Сборка ручного резака на нихромовой нити

Для изготовления приспособления приготовить:

• нихромовую проволоку толщиной 0,8-1 мм,
• пару палочек от мороженого,
• пару металлических планок от детского конструктора,
• болты и гайки жиаметром, равным отверстиям в металлических планках,
• блок для пары батарей АА,
• пару пальчиковых батареек АА,
• небольшую кнопку.

1. Прикрепить деревянные палочки к блоку батареек. На их края нанести термоклей, приложить к блоку батареек со стороны расположения металлических клемм.
2. Просверлить под кабель отверстия в планках. Отступив в 5 мм от блока батареек, просверлить в деревянных палочках отверстия диаметром не более 2 мм.
3. Один провод от блока батареек провести через оба отверстия на параллельную деревянную планку. Закрепить кнопку. Обрезать кусок провода с отступом 1 см от блока питания.
4. С одной стороны провода припаять кнопку, с другой – обрезок. Кнопку приклеить к планке. Тем же термоклеем изолировать места пайки.
5. Просверлить отверстия у деревянных палочек сверху. В них просовываются болты, закрепляющие металлические планки. Накрутить оголённые окончания проводов от блока питания на болты.
6. Протянуть через отверстия металлических планок нихромовую проволоку. Зафиксировать ее концы винтом с гайкой и шайбой. Излишки удалить. Вставить в блок питания батарейки.

Самодельный терморезак для фигурной резки

Схема ручного резака: 1 – режущая проволока, 2 – деревянный брусок, 3 – пружина, 4 – ручка.

Для раскройки листов большого размера и толщины или при невозможности поместить пенопласт на рабочий стол, пригодится ручной электрический резак. Он также может быть изготовлен своими руками (см. рис. 5).

Его основа – рама из деревянных брусков (2), скрепленных шарнирно. Между нижними концами вертикальных брусков натянута режущая проволока (1). В натянутом состоянии она поддерживается резиновым жгутом или пружиной (3). При работе инструмент держат за ручку (4).

Аналогичный инструмент может быть изготовлен на основе слесарной ножовки или ручного лобзика, где пилка заменяется режущей проволокой. С одной ее стороны должна быть размещена натяжная пружина и изолятор.

Терморезак, устройство которого показано на рис. 6, позволяет делать в пенопласте углубления, вырезать в его толще полости, снимать фаски и т.д. С его помощью появляется возможность обращаться с этим материалом примерно так же, как скульптор обращается с глиной.

Схема ручного терморезака: 1 – режущая нихромовая проволока, 2 – винт с гайкой и шайбой, 3 – текстолитовая ручка толщиной 4-5 мм, 4 – электрошнур.

Устроен этот прибор достаточно просто:

• режущая нихромовая проволока (1);
• винт с гайкой и шайбой (2);
• текстолитовая ручка толщиной 4-5 мм (3);
• электрошнур (4).

Для расширения возможностей фигурной резки пенопласта имеет смысл изготовить несколько подобных резаков с наконечниками различной формы (см. рис. 6).

Неплохим фигурным терморезаком для пенопласта может послужить прибор для выжигания по дереву, если к нему подключить наконечник из нихромовой проволоки требуемой формы. С этой же целью можно использовать импульсный паяльник, если его штатное жало также заменить куском толстой нихромовой проволоки.

Резак для линейного раскроя

Линейный резак для пенопласта своими руками позволит создавать блоки из материала требуемых габаритов. Это значительно ускоряет работу мастера. При необходимости этим инструментом можно вырезать в пенопласте круги, треугольники или квадраты.

На поверхности стола вертикально устанавливаются две стойки. К ним крепят два изолятора. Между ними натягивается нихромовая нить. Этот сплав быстро нагревается, обеспечивая достаточную температуру для резки. Через одну из стоек пропускают свободно свисающий груз. К нити подсоединяют контакты от трансформатора.

Проходя по нихромовой нити, ток станет ее нагревать. Она будет натянутой все время благодаря свисающему с одной стороны грузу. Это необходимо, так как струна при нагреве может провисать. При желании конструкцию можно доработать, добавив в нее вместо груза пружину. Однако первоначальный вариант проще в исполнении.

Приспособления для резки пенопласта своими руками

Материалы домашнего утеплителя всегда доступны в продаже. Клеить пенопласт лучше всего на ровную стену, но при обнаружении выступов придется корректировать форму пенопласта. Резка пенопласта выполняется как покупным оборудованием, так и изготовленным самостоятельно.

Для построения конструкции важно подобрать параметры и чертежи. Тип работ также зависит на конструкцию и ее размеры. Резка пенопласта в домашних условиях осуществляется из подручных средств, главное грамотно подобрать материалы

Важно соблюдать требования техники безопасности, при резке возможно проскальзывание изделия, повреждение конечностей

Резка пенопласта в домашних условиях осуществляется из подручных средств, главное грамотно подобрать материалы

Важно соблюдать требования техники безопасности, при резке возможно проскальзывание изделия, повреждение конечностей

Самодельный термический нож для резки

Корректировать форму изделий утеплителя, вырезать небольшие изделия и заготовки возможно термическим ножом. Для резки пенопласта понадобятся:

• Батарея типа «крона» с выходным напряжением 9 вольт, или совокупность пальчиковых изделий.
• Нихромовая леска растягивается между пластинами, длина не более 10 см.
• Несколькими проводами подключатся концы проводов к батарее.

Простейший резак возможно собрать из подручных средств, он поможет снимать фаски углов, выполнять необходимую подгонку деталей из полипропилена. Необходимо установить кнопку питания, которая будет активировать устройство, это делается для удобной, безопасной работы.

Нихромовый резак своими руками

Изготовление своими руками подразумевает наличие определенных средств. Для того, чтобы качественно собрать инструмент для резки пенопласта, понадобятся:

• нихромовая проволока, ее можно приобрести в магазинах радиодеталей необходимого размера;
• понижающий трансформатор на 12 вольт, в качестве него выступает компьютерный блок питания или зарядное устройство АКБ автомобиля;
• длинная спица;
• реостат, дающий возможность регулировать силу тока;
• электрические провода подходящей для соединения длинны.

https://youtube.com/watch?v=DuKzOuVNqHQ

Устройство может быть мобильным или закреплено на столе. Каркас изготавливается из дерева, проволока устанавливается на высоту 10-15 см, на регулировочные винты. Винты, которые осуществляют крепление нихромовой проволоки должны иметь подходящую длину, чтобы регулировать высоту на необходимый уровень. С одной стороны винта подвешивается груз, чтобы натянуть проволоку для прямого уровня отреза.

Воздействие тока приводит к раскалыванию проволоки, пенопласт легко подвергается температурным воздействиям. Края запаиваются, это препятствует распаду структуры материала. Резка пенопласта начинается после появления красного оттенка на проволоке, нет необходимости доводить накаливание до высокого уровня, в этих случаях ширина разреза будет слишком велика.

Нихромовый резак

При выполнении процедуры следует использовать средства индивидуальной защиты, маску, перчатки. В процессе обработки плавлением происходит выделение токсичных паров.

Конструктивные особенности и принцип действия

Струна при нагреве расширяется, прибавляет в длине до 3%, резка провисшим резаком не будет качественной, поэтому к конструкции прибавляется специальный механизм. При действиях с малой частотой возможно применить пружину, она постепенно будет натягивать проволоку до нужного состояния. Массовое использование подразумевает быстрое растягивания, поэтому лучше использовать подвешенный грузик к одной стороне струны.

Конструкция нихромового резака

Устройство для резки пенопласта питается от источников энергии с выходным напряжением от 12 до 36 вольт. Наиболее удачным вариантом можно выделить лабораторный трансформатор. Устройство способно выдерживать высокие нагрузки, производить плавную регулировку выходного напряжения.

Резак из металлической пластины

Схема ручного резака: 1 – режущая проволока, 2 – деревянный брусок, 3 – пружина, 4 – ручка.

Паяльник можно переделать под резак для пенопласта и другим способом. Для такой переделки нужен обычный 60 Вт паяльник, которую можно включать в электрическую сеть 220 В. Из него вынимается нагревающееся жало, а на его место вставляется медная пластина.

Можно вставить и стальную, но она и греться будет дольше, и заточить ее сложнее. Хотя правильно заточенной стальной пластиной без проблем можно резать не только пенопласт, а практически любой поддающийся термообработке синтетик.

Одна сторона пластины затачивается. Заточка может быть как односторонней, так и двусторонней. Угол заточки не стоит делать слишком большим, ведь резать такой нож будет не столько острой кромкой, сколько нагретым до нужной температуры полотном. Единственное неудобство такого резака – нужную степень нагрева ножа придется выбирать экспериментальным путем.

Изготовить своими руками резак для пенопласта не станет большой проблемой. Из перечисленных способов всегда можно выбрать тот, который легче всего сделать из подручных инструментов и материалов.

Но, переделывая электроинструменты и в дальнейшем работая с ним, нужно соблюдать предельную осторожность, всегда помня, что электричество было, есть и будет источником повышенной опасности для жизни

Подведем итоги

Резак для пенопласта сможет собрать каждый человек, в распоряжении которого есть немного свободного времени и простой инструмент из домашней мастерской. Уверен, что предложенные инструкции были вам полезны, и вы сможете сделать подходящее устройство. Не забудьте посмотреть видео в этой статье, там вы найдете немало полезного.

Пенопласт — многофункциональный материал, который обладает хорошей теплоизоляцией и способностью поглощать шум. Благодаря этому среди большого многообразия строительных материалов, он занимает лидирующее место. Порезать его можно подручными инструментами, но для объемных работ требуются специальные аппараты.
