Чем проще всего выполнить резку пенопласта: способы разрезания и советы по выполнению работ

Технология самостоятельного изготовления резака

Существует немало вариантов сооружения из подручных средств эффективных резаков для пенопласта. Особой популярностью пользуются два из них – резак и станок с нихромовой нитью. Каждый инструмент достаточно прост в использовании и способен обеспечить ровный и качественный раскрой ячеистого материала.

Резак для пенопласта своими руками

В процессе изготовления режущего приспособления необходимо использовать такие материалы и инструменты:

  • шуруповерт или перфоратор со сверлом;
  • паяльный прибор;
  • два одинаковых карандаша;
  • щипцы с округлым сечением на концах;
  • клей ПВА или другой термостойкий клеящий состав;
  • нить нихромовая;
  • две медные проволоки;
  • деревянный брусок длинной в 10 сантиметров;
  • изоляционная лента;
  • двухместный бокс для батареек;
  • провода – один метр;
  • выключатель.

Для питания такого портативного резака используются две обычные пальчиковые батарейки.

Процесс изготовления

Собрав все необходимые детали можно приступать к сборке конструкции резака:

  1. На каждом конце деревянного бруска проделать одно отверстие соответствующее диаметру подобранного карандаша. Глубина его должна достигать половины деревянной планки. От края планки нужно сделать отступ в 1,5 сантиметр.
  2. В нижней части карандашей формировать отверстие для установки проволоки из меди, концы которой свернуть кольцом.
  3. Пластиковый бокс для батареек усадить сверху бруска на клей. Карандаши зафиксировать тем же составом в ранее проделанных отверстиях.
  4. Для регулировки тока на струну на деревянной планке установить выключатель.
  5. Два провода следует припаять к коннектору, расположенному в контейнере для батареек. Оттуда проводник тока вывести к выключателю, а затем зачистить от оплетки концы и с помощью паяльника зафиксировать к медной проволоке на каждом отдельном карандаше. Места соединений изолировать.
  6. Нихромовую струну туго натянуть, продев и хорошо закрепив между медными кольцами.

В готовый резак следует вставить батарейки и можно приступать к работе. Такой инструмент способен раскраивать пенопласт толщиной до 4 сантиметров. При этом с его помощью можно вырезать несложные фигуры.

Самодельный станок

Стационарная установка для резки пенопласта позволяет более точно выполнить раскрой ячеистого изделия по намеченным линиям. В процессе обработки не нужно производить движения инструментом, а просто перемещать сам материал. Сделать станок можно своими руками.

Самодельный станок для резки пенопласта

Для изготовления стационарного резака необходимо подготовить такие приспособления:

  • два длинных самореза с широкими шляпками.
  • нихромовая струна;
  • провода для подключения тока;
  • реостат для регулировки силы заряда;
  • понижающий трансформатор с напряжением в 12 вольт.

В качестве основы используется стол. Опорную часть можно сделать самостоятельно. Основным условием ее изготовления является наличие ровной гладкой поверхности. Размеры стола подбираются произвольно.

Техника изготовления

Самодельный станок собрать не составляет особой сложности:

  1. По центру стола обозначается продольная линия. На ее концах с двух сторон опорной плоскости фиксируются саморезы;
  2. Нихромовая нить натягивается между установленными винтами. С одного конца она просто фиксируется, а с другого проводится через пружину. Струна должна располагаться на высоте 10 – 15 сантиметров от уровня поверхности стола.
  3. Провода, исходящие от трансформатора, подсоединяются к обоим концам натянутой нихромовой нити. С одной стороны самореза, на котором закреплена проволока, подвешивается груз. Он обеспечивает хорошее натяжение режущему элементу.

В действие устройство приводится при подаче питания к трансформатору. Процесс резки происходит за счет нагревания струны. При этом она должна слишком сильно накаляться иначе получится широкий разрез.

Чтобы раскроить пенопласт следует протянуть через раскаленную нить. Ячеистая структура материала позволяет быстро и точно произвести термическую резку. Края изделия от высокой температуры запаиваются, обеспечивая ровность раскроя.

Такая резка требует осторожности и применения мер безопасности. В качестве индивидуальной защиты используются перчатки, а также маска, защищающая от паров исходящих в процессе термической обработки материал. Резку пенопласта в домашних условиях можно осуществлять любым удобным способом

Главное чтобы подобранный инструмент имел способность обеспечить ровные края и точность раскроя

Резку пенопласта в домашних условиях можно осуществлять любым удобным способом. Главное чтобы подобранный инструмент имел способность обеспечить ровные края и точность раскроя.

Как подобрать режущую проволоку

Подходящий резак можно сделать из нихромовой проволоки (Х20Н80), которая применяется в конструкции большинства бытовых приборов в качестве нагревательного элемента. По механическим характеристикам нихром сравним с обычной сталью, при этом отличается большим удельным сопротивлением и пределом нагрева до температур +1200 ºC. Для изготовления приспособлений под порезку доступна проволока диаметром до 10 мм.

Точная и плавная резьба пенопласта возможна при нагреве линии реза до температуры, которая в два-три раза превышает порог плавления (+270 ºC). Следует учитывать, что такой процесс предполагает расход энергии и на поглощение тепла самим материалом пропорционально его плотности. Поэтому для эффективной и безопасной резки нужно подобрать проволоку подходящей толщины, чтобы исключить расплавление металла при максимальном нагреве.

Расчет и подготовка электрической части

Для безопасной работы аппарата нужно правильно смонтировать токопроводящие элементы, которые соединяют с источником электроэнергии через накидные клеммы. Чтобы порезать материал, можно использовать переменный или постоянный ток. Мощность источника рассчитывают исходя из того, что для эффективной порезки на 10 мм проволоки понадобится до 2,5 Вт (для 500 мм — 125 В). Напряжение тока пропорционально сопротивлению и рассчитывается по формулам или таблицам. Но в среднем при диаметре проволоки 0,8 мм, длине 500 мм и сопротивлении 2,2 Ом понадобится источник тока напряжением 12 В с током нагрузки 12 А. Изменение длины в большую или меньшую сторону потребует и аналогичного повышения или снижения напряжения при той же силе тока.

Источники электроэнергии и схема подключения

Безопасную порезку обеспечивает подключение к обычной бытовой сети 220 В через автомобильный трансформатор. Для регулировки напряжения в единственной первичной обмотке предусмотрена ручка, с помощью которой перемещают графитовое колесо и снимают напряжение с соответствующего участка. Изменять этот параметр можно в пределах от 0 до 240 В. Подключение к источнику тока осуществляется через клеммную коробку.

При подключении самодельного станка для разрезания пенопласта к электросети нужно убедиться, что фаза не приходится на общий провод. Все необходимые параметры и схему подключения можно найти на корпусе трансформатора. До подключения к сети нужно проверить работоспособность устройства с помощью мультиметра.

Более простой вариант подачи тока на проволоку заключается в использовании обычных понижающих трансформаторов с отводами от вторичных обмоток. В таком случае не придется подбирать величину напряжения

, поскольку это значение всегда постоянно и достаточно для нагрева проволоки до нужной температуры. Подобрать нужное значение можно при первоначальной настройке трансформатора, предусмотрев в цепи определенное количество витков обмоток.

Нагреть проволоку для порезки пенопласта можно и с помощью бытовых приборов. При этом учитывают следующие нюансы:

Чтобы изготовить термонож для пенопласта или поролона, не потребуется значительных затрат сил и времени. Для этого подойдет проволока практически любого диаметра, но при неизвестных параметрах (диаметр, сопротивление) наращивать мощность нужно постепенно, подключая сначала маломощные источники тока. Большое значение имеет надежная изоляция контактов и контроль положения фазы, которую нельзя подключать к проволоке.

Типовое строительство осталось в далеком прошлом. На сегодняшний день каждый хозяин стремится сделать свое жилище функциональным и индивидуальным

При этом внимание обращается не только на дизайн

Немаловажное значение имеет шумоизоляция, сохранение тепла и правильная вентиляция. С помощью пенопласта можно выполнить большое количество работ

Однако производители фасуют материал в большие листы

Именно поэтому важно подобрать надежный и комфортный инструмент для их нарезки

Однако производители фасуют материал в большие листы

Именно поэтому важно подобрать надежный и комфортный инструмент для их нарезки. С помощью пенопласта можно выполнить большое количество работ. Однако производители фасуют материал в большие листы

Однако производители фасуют материал в большие листы

С помощью пенопласта можно выполнить большое количество работ. Однако производители фасуют материал в большие листы

Именно поэтому важно подобрать надежный и комфортный инструмент для их нарезки

Замер площади

Для расчета необходимого количество материала перед тем, как клеить потолочную плитку, требуется определить декорируемую площадь. Вспомнив школьный курс математики, площадь потолка можно определить, умножив длину на ширину. Если помещение нестандартной формы, возьмите лист бумаги и на нем схематически изобразите потолок. Делим его на прямоугольники и вычисляем их площадь, затем считаем площадь оставшихся кусочков.

Для вычисления количества материалов нужно узнать площадь одной плитки и разделить общую площадь потолка на эту цифру. Если получилась цифра, например, 80, это не значит, что именно такое количество плитки требуется приобрести. Увеличивайте число примерно на 10%.

Резка канцелярским ножом

Даже дома у настоящего мастера нарезка пенопласта не сможет вызвать проблем. Для этого вполне достаточно иметь при себе канцелярский нож

Важно чтобы его лезвие было достаточно острым. Благодаря этому удается свести к минимуму вероятность появления отходов. Ножом удобнее всего резать листы толщиной до 5 мм

Ножом удобнее всего резать листы толщиной до 5 мм.

При отсутствии острого ножа его вполне может заменить обычная пила или ножовка. Следует выбирать инструмент с коротким зубом. Благодаря этому итоговая поверхность не будет шероховатой.

На сегодняшний день в любом строительном магазине можно найти специальное полотно для резки пенопласта. При его воздействии на материал будет образована лишь мелкая пыль.

Выбор инструмента напрямую зависит от поставленной цели и задачи. Процесс рекомендуется производить в ванной комнате или на балконе. В таком случае будет образовано лишь небольшое количество пыли в основных комнатах.

Термические аппараты и устройства

Не всегда применение материала для утепления подразумевает его раскрой по правильным геометрическим габаритам. Порой приходится вырезать полукружья, отверстия и другие формы с замысловатыми контурами. И тут нож или ножовка уже не смогут помочь. Но справиться с подобной работой сумеет станок для нарезания пенополистирола, который действительно можно соорудить собственными руками.

Фигурные изделия из пенополистирола и экструдированный полистирол

Рабочий принцип аналогичных устройств состоит в том, что на режущий компонент подается электрическое напряжение, благодаря чему он нагревается до конкретной температуры, которая может меняться специализированным прибором. А если учесть легкоплавкость материала разрезать полистирол вспененный нагретой струной или проволокой без проблем и легко. И при этом не появляется трудноудаляемый очень маленький мусор.

Как собственными силами соорудить термический резак для пенополистирола

Если подбирать, чем лучше разрезать теплоизолятор без образования очень маленького мусора, то в первых рядах, разумеется, будет стоять оборудование профессиональное. Однако для применения в быту приобретение данного устройства может быть дорогим «удовольствием», благодаря этому станок для нарезания пенополистирола многие умельцы выполняют собственными руками.

Схематический рисунок термического резака для горизонтального разрезания пенополистирола

Необходимые инструменты и материалы

Для сборки режущего термического прибора понадобится:

  • Вольфрамовая (нихромовая) проволока O 0,2мм.
  • Материалы для производства рамы – бруски, профлиста любого сечения. Пружины для крепежа вольфрамовой нити.
  • Реостат или силовой трансформатор.
  • Изоляторы.
  • Клеммы.

Вольфрамовую проволоку можно приобрести в специальном магазине или добыть из приборов для домашнего применения – из любого обогревательного прибора, коме масляного. Отрежьте необходимый кусочек спирали и выпрямите ее да ровного состояния.

В обогревательном приборе спираль сделана из вольфрамовой проволки

На твёрдом и прочном основании следует собрать раму устройства. Это может быть стол, верстак или какая-нибудь иная поверхность. Понадобится закрепить элементы вертикального типа из металла к основе на подобном расстоянии, чтобы между ними свободно проходил лист вспененного пластика. Дальше к по вертикали стойкам фиксируются пружины, к пружинам изоляторы, и к ним – вольфрамовая проволока.

Пружины необходимы для того, чтобы поддерживать проволоку горизонтально, потому как нагреваясь, она имеет особенность менять собственные размеры в большую сторону, что грозит ее провисанием, если не будет пружин. Заместь пружин можно применять грузики, задача которых будет аналогичный, как и у пружин.

Когда аналогичным резаком пользоваться приходится нечасто, источником питания послужит аккумулятор, что несомненно безопасней, если сравнивать с электросетью, где напряжение более 220 B, тогда как аккумулятор выдаёт меньше 10 -12, и этого достаточно, чтобы подогреть проволоку. Если есть наличие реостата напряжение, подаваемое на вольфрамовую нить можно настраивать в зависимости от толщины листа и скорости его перемещения по столу.

Этот прибор даст возможность разрезать вспененный полимер на горизонтальные пластины, у которых толщина зависит от того, какое расстояние между проволокой и столом. Если требуется кроить материал в вертикальном положении, проволока должна ставиться также вертикально.

1 — Вольфрамовая проволока2 — Груз3 — Рама4 — Основание устройства

Вертикальный резак для пенополистирола подойдет для резки фигурных компонентов из экструзионного и простого пенополистирола. При использовании аналогичным устройством срез выходит ровным и без крошек. Не прекращает работу данное устройство по принципу лобзика. Для того чтобы сделать фигурную деталь лучше применять экструдированный полистирол, материал, получаемый экструзионным методом из полимерного начального сырья – стирола, тогда как вспененный полимер – это не прессованный стирол.

Резка пенополистирола модернизированным паяльником

Быстро сделать термический резак можно из паяльника. Для этого на конец инструмента устанавливают лезвие, если необходимо раскраивать вспененный полимер в вертикальном положении или горизонтали, или коронку от электрические дрели, когда потребуется сделать в материале отверстие, выемку. Заместь коронки разрешается применить самодельную круглую деталь, которую производят из оцинкованного железа.

Способы поклейки потолочной плитки

Итак, мы определили, откуда начинать класть плитку, теперь рассмотрим, какие существуют методы поклейки. Каждый выбирает наиболее удобные для себя.

Змейка

Для такого способа каждый следующий ряд укладывают вокруг предыдущего, как бы обвивая центральные элементы. Первые фрагменты наклеивают в центре.

Крест-накрест

В этом случае панели начинают укладывать крестообразно. Сначала клеят первые четыре квадрата по центру. Затем формируют прямые линии перпендикулярно каждой из стен. На последнем этапе заполняют образовавшиеся четверти.

Рядами от угла

Первую плитку кладут в дальнем углу от двери. Далее двигаются вдоль стены. После этого наклеивают следующий ряд параллельно первому. Работы начинают от места, которое лучше всего просматривается при входе в комнату. Если начать работу от дверей, то может оказаться, что в самой открытой глазу части помещения будет некрасивая тонкая полоска обрезков.

Применение и преимущества пенопласта

Пенопласт применяется в строительстве, его используют для утепления крыши, стен, фундамента, и других элементов конструкции. Из такого материала можно вырезать различные элементы декоративного вида.

Пенопласт имеет ряд преимуществ:

  • Этот материал обладает низкой звукопроводностью, и служит отличным утеплителем, сохраняет тепло, тем самым экономятся расходы на отопление.
  • Пенопласт является устойчивым к влажности, благодаря этому не появляются различные грибки и плесень.
  • Пенопласт является легким материалом, поэтому с ним не сложно работать. Он является долговечным, так как не поддается старению и разрушению в результате сырости.
  • Материал является устойчивым к изменениям температур, поэтому применяется как для внешних, так и для внутренних работ. Из него можно выполнить различные декоративные элементы внутри и снаружи помещения.
  • Резку пенопласта можно производить самостоятельно в домашних условиях, не прибегая к помощи специалистов. Благодаря термическому способу резки, можно получить идеально ровные края. Этот метод применяется для вырезания различных фигур или краев с точной ровностью.

Термические способы разрезания пенопласта

Распил материала с помощью терморезака является также достаточно востребованным методом. Сам инструмент имеет вид нихромовой нити, которая уложена на каркас в форме рамки. При прохождении электрического тока по нихромовой проволоке происходит нагревание поверхности металла, и пенопласт начинает плавиться. Имеется несколько разновидностей конструкции резака. Самый простой вариант имеет вид нихромовой струны, натянутой на изоляторах из керамики, которые закреплены на краях рамки, выполненной из древесины или металла.

Посредством данного инструмента можно осуществлять разрезание не только плит из пенопласта, но и деревянных реек, пластиковых труб, а также любого материала, что плавится или разлагается при температуре до 270°C. Если требуется произвести раскрой листов со значительной протяженностью реза, то на порядок комфортнее пользоваться станком, что имеет вид натянутой в вертикальном положении нити на текстолитовой подставке.

Для контроля нагрева нихромовой струны применяется ЛАТР или реостат. Чрезмерно высокая температура поверхности способна стать причиной оплавления и даже привести к возгоранию утеплителя. Преимущество это метода заключается в полном отсутствии пыли и мусора, а само место реза приобретает заплавленный вид, внешне напоминая обработку алкидным лаком.

Если же в процессе работ с пенопластом возникает потребность в отрезании только мелких частей листов, к примеру, при выполнении модели и скульптуры, то лучшим вариантом является использование насадки для мощного электрического паяльника.

Помимо этого для распила этого материала прибегают к применению лазера. В некоторых случаях им пользуются даже в домашних условиях. Для этой задачи используется обыкновенный светодиодный лазер мощностью в 2-5 Вт, посредством которого предоставляется возможность производить разрезание пенопластовых плит по любой необходимой траектории. На данный момент с помощью такого инструмента можно осуществлять раскрой бумаги и пенопласта на протяжении 10-15 минут, ввиду чего совершать им обработку значительного объема материала достаточно трудно.

Ознакомившись с разными вариантами можно не только выяснить, чем лучше резать пенопласт в домашних условиях своими руками, но и выбрать наиболее подходящий для применения способ, посредством которого будет удобно осуществлять его распил.

Видео:

Вас может заинтересовать:

Как утеплить металлическую входную дверь изнутри пенопластом и другими материалами

Как штукатурить пенопласт с сеткой правильно собственноручно

Чем резать пеноплекс в домашних условиях: выбор подходящего инструмента

Способы резки пенополистирола

  • Инструменты и материалы
  • Способы резки пенопласта

Пенопласт сегодня широко используется в качестве звуко- и теплоизоляционного строительного материала, который в процессе работ приходится обрабатывать. Для того чтобы листы материала соответствовали габаритам поверхности, которая подвергается утеплению, их приходится кроить. Резка пенополистирола может быть произведена несколькими способами, один из которых вы можете применить в работе. Процесс раскроя требует определенного подхода по той причине, что пенопласт при неправильной резке может крошиться и ломаться.

Способы резки пенопласта

Самодельный станок для резки пенополистирола.

Раскрой пенополистирола может быть проведен обойным ножом. Этот инструмент не только обойдется дешевле, но и окажется бесшумным в работе, а резка будет осуществлена в короткие сроки. В качестве преимущества данного способа выступает минимальное количество мусора.

Перед началом резки нужно проверить, насколько нож остр. Эта характеристика инструмента позволит быстрее и качественнее произвести работы.

Пенопласт с большей толщиной сложнее резать, а использовать для резки нож, если толщина материала превышает 5 см, и вовсе не следует, так как это будет неэффективно.

Электролобзик тоже не позволит получить ровную линию реза, кроме того, будет много мусора.

Перед началом резки следует приобрести длинную пилочку: она позволит разрезать листы, толщина которых не превышает 10 см.

Технические характеристики пенополистирола.

Раскрой пенополистирола предпочтительнее всего производить ручной пилой, предназначенной для работы по дереву. Если для процесса вы предполагаете использовать обычный нож, перед началом его предстоит наточить. Затем лезвие следует подвергнуть нагреванию, только после этого можно приступать к резке. При этом резка материала станет сопровождаться плавлением края. Линия реза получится ровной, материал не станет сыпаться, а мусор будет образовываться в минимальных количествах.

Резку пенополистирола своими руками можно произвести и необычным способом, который предполагает использование раскаленной нихромовой проволоки. Однако перед началом придется немного потрудиться над созданием инструмента. Его можно изготовить из проволоки, пружины и трансформатора. Стол нужно установить под углом в 60°. Поперек ему предстоит натянуть проволоку, с одной стороны ее конец нужно укрепить как можно жестче, а с другой #8211 конец должен быть укреплен через пружину. К концам проволоки нужно подсоединить провода трансформатора, который следует подпитать от электросети. После этого необходимо подать ток и уложить лист теплоизолятора на поверхность сверху проволоки. Так как стол имеет наклон, полотно теплоизолятора станет двигаться методом скольжения, поддаваясь влиянию своего веса.

Чтобы осуществлять резку, необходимо дождаться раскаливания проволоки до почти красного состояния, но не следует доводить ее до излишне сильного раскаливания. Если это допустить, разрез станет получаться излишне широким. В момент нагревания нихромовая проволока будет становиться длиннее. Это указывает на необходимость использования в конструкции сильной пружины. Она позволит откорректировать длину.

Станок для продольной резки блока пенополистирола.

Резку можно произвести болгаркой, оснащенной диском по металлу. Применять при этом следует наиболее тонкий диск. Данный метод нельзя назвать самым комфортным. Кроме того, инструмент создает сильный шум, будет образовываться много мусора.

Пенопласт хорошо поддается обработке паяльником. Применение этого инструмента позволит произвести работы в самые короткие сроки. Конец паяльника предстоит расплющить с помощью молотка. После этого на него нужно надеть специальную деталь, выполненную из лезвия и стального колпака, взятого из перьевой ручки. Лезвие нужно установить на конце. Затем паяльник следует нагреть и можно начинать резать полотна.

Помимо того что из пенопласта можно сделать ровные полотна, их можно подвергнуть фигурной резке, придавая заготовкам разнообразные формы.

Если создать из пенопласта фигурные элементы, материал можно применить не только в качестве утеплителя, но и в роли декора любого помещения.

Конструкция станка

Основанием приспособления для резки пенопласта послужил лист ДСП (древесно-стружечной плиты). Размер плиты нужно брать исходя из ширины пластин пенопласта, которые планируется разрезать. Я использовал дверку от мебели размером 40×60 см. При таком размере основания можно будет разрезать пластины пенопласта шириной до 50 см. Основание можно сделать из листа фанеры, широкой доски, закрепить струну резки непосредственно на рабочем столе или верстаке.

Натягивать нихромовую струну между двумя гвоздями предел лени домашнего мастера, поэтому я реализовал простейшую конструкцию, обеспечивающую надежную фиксацию и плавную регулировку высоты расположения струны в процессе резки над поверхностью основания станка.

Крепятся концы нихромовой проволоки за пружины, одетые на винты М4. Сами винты закручены в металлические стойки, запрессованные в основание станка. При толщине основания 18 мм, я подобрал металлическую стойку длиной 28 мм, из расчета, чтобы при полном вкручивании винт не выходил за пределы нижней стороны основания, а при максимально выкрученном состоянии обеспечивал толщину нарезки пенопласта 50 мм. Если потребуется нарезать листы пенопласта или поролона большей толщины, то достаточно будет заменить винты более длинными.

Чтобы запрессовать стойку в основание, сначала в нем просверливается отверстие, диаметром на 0,5 мм меньше, чем внешний диаметр стойки. Для того, чтобы стойки легко можно было забить молотком в основание, острые кромки с торцов были сняты на наждачной колонке.

Прежде, чем закручивать в стойку винт, у его головки была проточена канавка, чтобы нихромовая проволока при регулировке не могла произвольно перемещаться, а занимала требуемое положение.

Чтобы проточить в винте канавку, сначала его резьбу нужно защитить от деформации, надев пластиковую трубку или обернуть плотной бумагой. Затем зажать в патроне дрели, включить дрель и приложить узкий надфиль. Через минуту канавка будет готова.

Для исключения провисания нихромовой проволоки из-за удлинения при нагреве, она закреплена к винтам через пружины.

Подходящей оказалась пружина от компьютерного монитора, используемая для натяжения заземляющих проводников на кинескопе. Пружина была длиннее, чем требовалось, пришлось сделать из нее две, для каждой стороны крепления проволоки.

После подготовки всех крепежных деталей можно закреплять нихромовую проволоку. Так как ток при работе потребляется значительный, около 10 А, то для надежного контакта токоподводящего провода с нихромовой проволокой я применил способ крепления скруткой с обжатием. Толщину медного провода при токе 10 А необходимо брать сечением не менее 1,45 мм2. провода для подключения нихромовой проволоки можно из таблицы. В моем распоряжении имелся провод сечением около 1 мм2. Поэтому пришлось каждый из проводов сделать из двух сечением 1 мм2, соединенных параллельно.

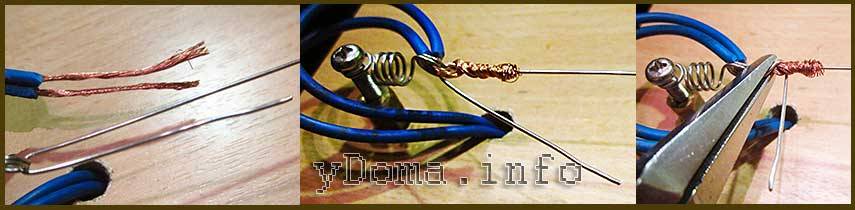

После снятия изоляции с концов проводов на длину около 20 мм, медные проводники навиваются на струну нихромовой проволочки в месте ее крепления к пружине. Затем, удерживая нихромовую проволочку за петлю плоскогубцами, сделанная обвивка медного провода овивается свободным концом нихромовой в противоположную сторону.

Такой способ соединения токоподводящего медного провода с нихромовым проводом обеспечит большую площадь их контакта и исключит сильный нагрев в месте соединения при работе станка для резки пенопласта. Это подтвердила практика, после продолжительной резки пенопласта, полихлорвиниловая оболочка токоподводящего провода не оплавилась, медный провод в зоне соединения не изменил своего цвета.

Для возможности регулировки толщины резки пенопласта на приспособлении, отвод токоподводящих проводников сделан с петлей. Чтобы провода не мешали при работе, они пропущены через отверстия в основании и закреплены на обратной его стороне скобками. По углам основания прибиты такие же скобки в качестве ножек.

Токоподводящие провода резака, чтобы не запутывались, свиты между собой. На концах проводов для подключения к источнику питания, запаяны накидные клеммы.
