Саморегулирующийся греющий кабель для водопровода: обзор монтажной технологии

Как подключить греющий кабель внутри и снаружи коммуникаций

Закрепление проводки поверх трубы возможно только в процессе прокладки сетей. Если сети уже находятся под толщей грунта, подумайте, стоит ли тратиться на раскопки или лучше использовать второй, внутренний вариант.

Наружный монтаж

При наружном расположении греющего провода крепление происходит при помощи алюминиевого скотча. Он не только прочно прижмёт кабель к трубе, но и выступит в качестве дополнительного теплоизолятора.

В угловых поворотах трубы провод располагают по наружному краю, чтобы не перегибать жилы

На узловых соединениях используются следующие типы намотки:

Следует с особой ответственностью подойти к установке терморегулятора для греющего кабеля. От этого элемента системы будет напрямую зависеть её эффективность. Место монтажа нужно проклеить изолирующим скотчем, как на схеме:

Закрепление датчика при помощи стяжек и скотча

Прокладка обогревателя внутри трубы оправдана, если коммуникации установлены ранее и нет возможности извлечь их для наружной обработки. У такого метода обогрева есть свои нюансы, которые придётся учитывать:

  • внутренний просвет труб уменьшится;
  • могут появиться засоры из-за нарастания налёта на кабеле;
  • установка шнура возможна только на прямых трубах или коммуникациях с малым изгибом.

При всех сложностях, у внутреннего типа прокладки есть и преимущества: простой способ монтажа и низкое энергопотребление.

Завершающий этап – подключение и теплоизоляция

Важный этап установки подогрева труб – подключение кабеля к электросети. Прежде всего, необходимо с помощью термоусадки защитить концы жилы от влаги. Как соединить концы провода смотрите в видеосюжете:

Чтобы устройство работало без перебоев, следует подсоединить терморегулятор и УЗО.

После подключения к сети необходимо установить надежную теплоизоляцию. Для этих целей потребуются полиуретановые утеплители, разрезанные вдоль. Ими оборачивают водопроводную и канализационную сеть.

Слой утепляющего материала должен быть не менее двух сантиметров

Саморегулирующийся или резистивный

Греющие кабели выпускают двух видов:

  • резистивный;
  • саморегулирующийся.

Во включенном состоянии резистивный греющий провод для труб канализации выделяет тепло постоянно. Температурный диапазон составляет от 5 до 13°С. Использование греющего резистивного кабеля позволяет постоянно нагревать воду в трубах, обеспечивая их стабильную работу даже в холода.

Резистивные шнуры могут быть одножильными или двужильными. Одножильные в использовании менее удобны, так как оба конца должны быть подключены к источнику питания, то есть структура должна быть кольцевой. Двужильные более удобны, один их конец подключен к сети, а на другом есть специальная муфта, которая и замыкает сеть.

Сопротивление саморегулирующегося греющего кабеля для канализации  может меняться в зависимости от температуры воды в трубах. Чем ниже температура, тем выше сопротивление кабеля, и наоборот.

Принцип работы саморегулирующегося кабеля сложнее, чем у резистивного. Но и плюсов использования немного больше: трубы не будут перегреваться, а шнур не перегорит.

При установке греющих кабелей часто используют дополнительное устройство — термореле. Это устройство оснащено датчиком, который отслеживает температуру воды и при снижении автоматически включает подогрев. Как только температура поднимается до установленного значения, термореле отключает провод.

Чтобы устройство работало правильно, нужно найти оптимальное место размещения. Не стоит подключать термореле рядом с проводом, лучше устанавливать его на другом конце трубы. При этом стоит заметить, что термореле может снизить срок эксплуатации из-за расходования ресурсов при постоянном включении-выключении.

Виды кабеля

Перед монтажом, важно изучить, какие бывают обогревательные провода и способы их установки. Существует два вида кабелей: резистивные и саморегулирующиеся. Существует два вида кабелей: резистивные и саморегулирующиеся

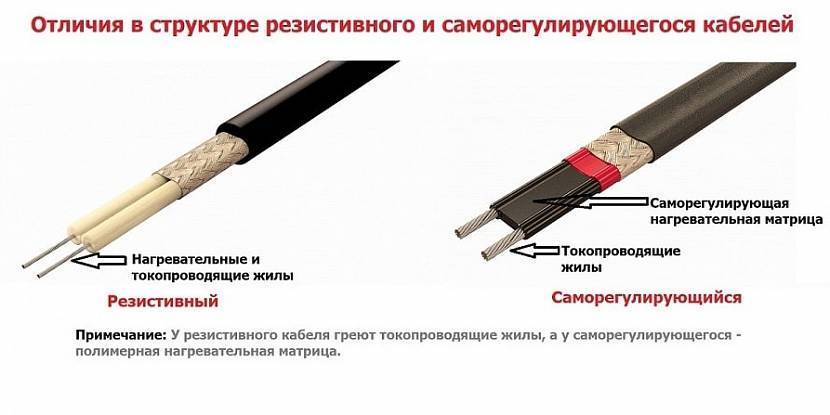

Существует два вида кабелей: резистивные и саморегулирующиеся.

Разница между ними в том, что когда по кабелю проходит электрический ток, то резистивный нагревается равномерно по всей длине, а особенностью саморегулирующегося является изменение электрического сопротивления в зависимости от температуры. Это значит, что чем выше температура участка саморегулирующегося кабеля, тем ниже на нём будет сила тока. То есть, разные части такого кабеля могут нагреваться каждый до нужной температуры.

Кроме того, многие кабели выпускаются сразу с термодатчиком и автоуправлением, что значительно экономит электроэнергию во время эксплуатации.

Саморегулирующий кабель более сложен в изготовлении и стоит дороже. Поэтому, если нет особых условий эксплуатации, то чаще приобретают резистивный греющий кабель.

Резистивный

Обогревающий кабель для водопровода резистивного типа имеет бюджетную стоимость.

Различия кабелейИсточник теплина.рус

Он подразделяется на несколько разновидностей, в зависимости от конструктивных особенностей. Каждая из них имеют свои достоинства и недостатки:

Тип кабеляПлюсыМинусы
ОдножильныйКонструкция простая. Имеет нагревательную металлическую жилу, медную экранирующую оплётку и внутреннюю изоляцию. С внешней стороны присутствует защита в виде изолятора. Максимально нагревается до +65°С.Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые находятся далеко друг от друга.
ДвухжильныйИмеет две жилы, каждая из которых изолирована отдельно. Дополнительная третья жила голая, но все три охватывает фольгированный экран. Внешняя изоляция обладает термостойким эффектом.Максимально нагревается до +65°С.Несмотря на более современную конструкцию, мало чем отличается от одножильного элемента. Эксплуатационные и нагревательные характеристики идентичны.
ЗональныйЕсть независимые секции обогрева. Две жилы изолированы отдельно, а сверху расположена нагревательная спираль. Соединение осуществляется посредством контактных окон с токопроводящими жилами. Это позволяет создавать тепло параллельно.Недостатков не найдено, если не учитывать ценник изделия.

Резистивные провода разного видаИсточник yandex.net

Большинство покупателей предпочитают проводить прокладку провода «по старинке» и приобретают провод с одной или двумя жилами.

В связи с тем, что для подогрева труб можно применять кабель только с двумя жилами, одножильный вариант резистивного провода не применяется. Если владелец дома по незнанию установил его, это грозит замыканием контактов. Дело в том, что одну жилу необходимо закольцовывать, что проблематично в условиях работы с нагревательным кабелем.

Если проводить монтаж греющего кабеля на трубу самостоятельно, то специалисты советуют для наружной прокладки выбирать зональный вариант. Несмотря на особенность конструкции, его установка не вызовет серьёзных затруднений.

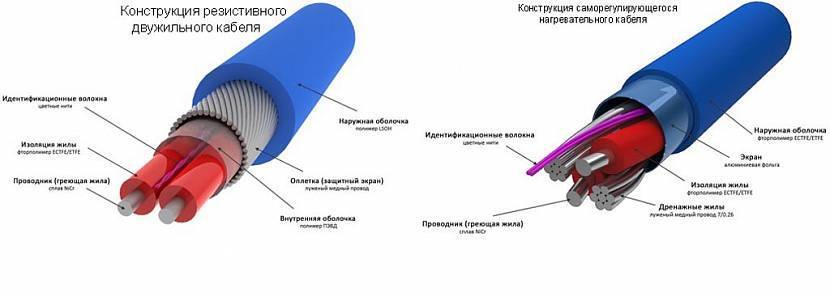

Конструкция проводовИсточник otdelkaexp.ru

Ещё немаловажный нюанс в одножильных и двужильных конструкциях: в продаже можно найти уже отрезанные и изолированные изделия, что исключает возможность подогнать кабель под оптимальную длину. Если нарушить изоляционный слой, то провод будет бесполезен, а если повреждения появятся после установки, то потребуется заменять систему на всем участке. Этот недостаток относится ко всем видам резистивных изделий. Монтажные работы таких проводов не отличается удобством. Также нет возможности использовать их для прокладки внутри трубопровода – мешает оголовок датчика температуры.

Саморегулирующий

Саморегулирующий греющий кабель для водопровода с самостоятельной регулировкой имеет более современную конструкцию, что сказывается на длительности эксплуатации и удобстве монтажа.

Конструкцией предусмотрено:

  • 2 медные жилы в термопластичной матрице;
  • 2 слоя внутреннего изоляционного материала;
  • оплётка из меди;
  • внешний изоляционный элемент.

Важно, что этот провод прекрасно работает без термостата. В саморегулирующих кабелях стоит полимерная матрица. При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими

При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.

Саморегулирующийся кабельИсточник moydomik.net

Зачем нужен греющий кабель

По разным причинам трубы утепляют – как водопровод, так и канализацию.

В частных домах особенно часто возникает необходимость утепления тогда, когда дом стоит на сваях:

  • Бетонных.
  • Винтовых и т. д.

Именно поэтому трубы нуждаются в обязательном утеплении, поскольку они либо проходят над грунтом, либо лежат на нем, или же прикопаны, но как правило, неглубоко – это не всегда удобно делать если зазор между домом и поверхностью грунта недостаточно велик для проведения земляных работ. Температура воздуха под таким домом в зимнее время низка, и это чревато промерзанием и размораживанием трубопроводов.

На все эти случаи существует выход — одним из самых эффективных и простых способов – так называемый греющий кабель. Его монтируют как снаружи, так и внутри трубы.

Случается, что из-за каменистого или подтопляемого грунта закопать ни кабель, ни трубу глубоко не получается, и для этого нужна специальная техника.

Водопроводная труба с подогревом из гибкого греющего кабеля снимает с хозяина дома, дачи много ненужных проблем.

Возлагаемые задачи на системы обогрева

Итак, какие задачи стоят перед системами обогрева:

Предотвращение замерзания воды или другой жидкости (конденсата) в трубах, и это актуально не только в случае защиты водопровода в зимний период года. Обогрев нужен еще и для предотвращения увеличения вязкости нефтепродуктов, например.
Компенсация тепловых потерь

Это очень важно в том случае, когда температура жидкости или газа должна быть равной как на входе, так и на выходе.
Компенсация теплоотдачи труб в атмосферу (грунт).
Для технологического обогрева, когда есть необходимость поддержания в трубах заданной температуры.
Когда нужен разогрев трубы (системы) на старте. В этом случае система обогрева трубопроводов греет текущую жидкость для обеспечения нормальных условий ее транспортировки в системе.

Дом из какого материала Вам нравится больше всего?

Дом из бруса
24.45%

Дом из кирпича
18.37%

Бревенчатый дом
14.35%

Дом из газобетонных блоков
16.97%

Дом по канадской технологии
11.33%

Дом из оцилиндрованного бревна
3.7%

Монолитный дом
4.02%

Дом из пеноблоков
3.49%

Дом из сип-панелей
3.32%

Проголосовало: 3407

Типы греющих кабелей для подогрева труб

Различают два вида кабелей – резистивные и саморегулирующие. Резистивные кабели работают по принципу нагревания, в зависимости от величины сопротивления и силы тока. Их особенность заключается в том, что подобные кабели всегда выделяют одинаковое количество тепла, независимо от того, какая температура на улице. В таком случае они потребляют всегда одинаковое количество электрической энергии. Чтобы хоть как-то экономить, приходится устанавливать датчики температуры и терморегуляторы.

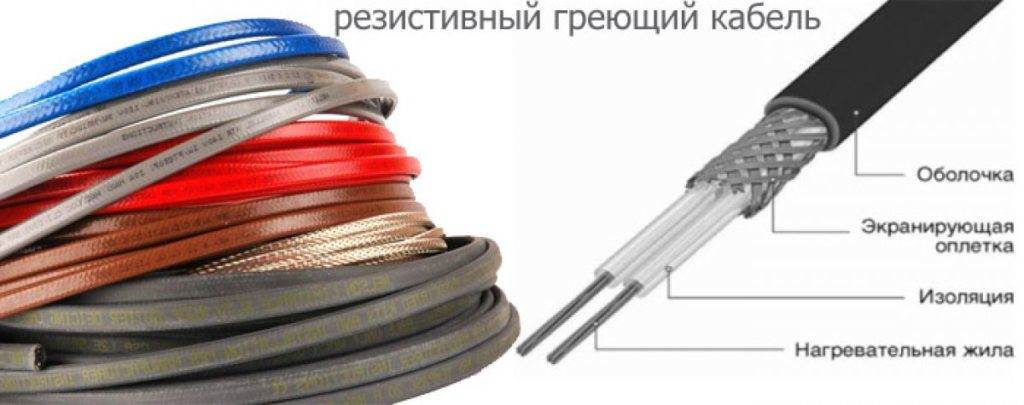

Строение резистивного кабеля

Технология укладки резистивных кабелей имеет некоторые особенности. Во-первых, проводники не должны располагаться близко один от другого, а тем более – пересекаться. Если это условие нарушить, то система может перегреться и выйти из строя. Во-вторых, существуют одножильные и двужильные кабели, о чем нужно обязательно знать. И самое главное – их нельзя разрезать, поскольку после подобной операции они работать не будут, поэтому придется монтировать весь кабель, независимо от длины участка, который нуждается в защите.

Одножильные кабели подключаются к сети 220 V обоими концами, что иногда не практично, а у двужильных кабелей с одной стороны располагается заглушка, а с другой стороны электрическая вилка на 220 V.

Примерно в таком виде продают нагревательные кабели для водопровода

У саморегулирующихся кабелей устройство совсем другое, поскольку их основу составляет металлополимерная матрица. Провода в таких системах только проводят электрический ток, а греется непосредственно матрица, причем данный полимер имеет довольно интересное свойство: чем больше матрица нагревается, тем меньше тепла она выделяет. При остывании наоборот, матрица начинает увеличивать количество выделяемого тепла. Из-за таких свойств, кабель и называется саморегулирующим.

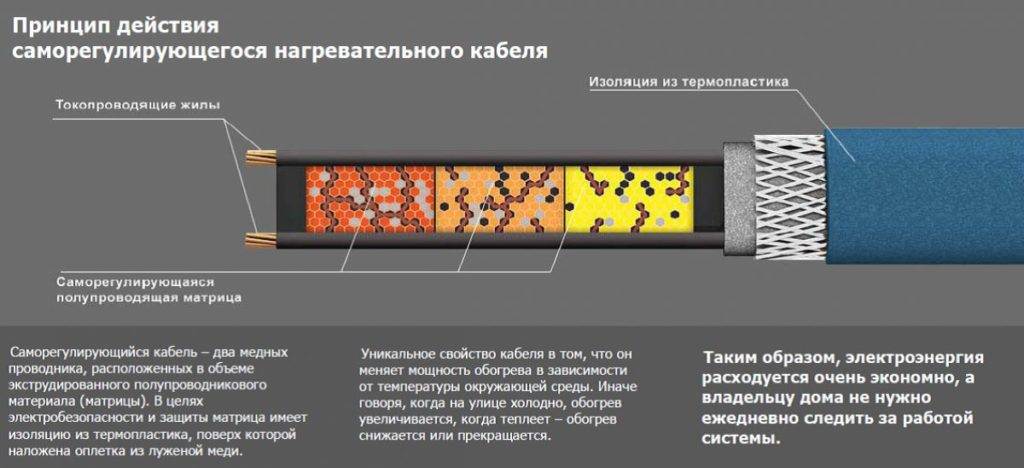

Строение саморегулирующего кабеля

Подобные изделия характеризуются рядом положительных данных:

  • Способы укладки могут быть различными.
  • Их можно отрезать.

Другими словами, саморегулирующийся кабель более практичный, несмотря на высокую стоимость. При этом следует отметить, что срок службы подобных кабелей для подогрева водопроводных труб достаточно внушительный (10 лет), если его правильно эксплуатировать.

На заметку! Несмотря на тип используемого кабеля для подогрева, трубопровод придется тщательно утеплить. Если этого не сделать, то на подогрев водопровода будет уходить значительная мощность, поэтому об эффективности не может быть и речи.

Саморегулирующийся греющий кабель http://elektrokhv.ru/

Watch this video on YouTube

Пример 2. Обогрев полов

Расчет кабельного обогрева

Общая схема обогрева пола

Кроме защиты труб от мороза нагревательные кабели используются и для устройства систем обогрева полов. В отличие от пленочного теплого пола кабель удобен в первую очередь тем, что плотность его укладки можно регулировать.

Эффективность обогрева пола уложенным в стяжку кабелем обеспечивается его правильной раскладкой. При этом необходимо ориентироваться на потребляемую мощность помещения:

ПомещениеНеобходимая удельная мощность для обогрева, Вт/м2
Открытая площадка180 и выше
Балкон/лоджия140
Спальня120
Детская120
Гостиная100
Кухня100
Прихожая100
Санузел130

Пример мощности разных моделей нагревательных проводов

Расчеты проводим так:

  1. Вычисляем нужную длину кабеля. Для этого умножаем полезную площадь помещения на удельную потребляемую мощность и делим на погонную мощность самого кабеля (указывается производителем).
  2. Определяем шаг укладки. При этом площадь помещения умножаем на 100 и делим на дину кабеля в метрах, рассчитанную ранее. Получаем оптимальное расстояние между витками нагревательного проводника в сантиметрах.

Оптимальное значение шага — от 6 до 15 см. В этом случае прогрев получается и интенсивным, и достаточно равномерным (мы не чувствуем разницы между температурой разных участков пола).

При слишком редкой укладке кабеля разница температур будет существенной — это заметно на фотографии, сделанной телевизором

Если по расчетам шаг получается более 15 см, то можно пойти двумя путями:

  1. Увеличить длину кабеля. Если мы возьмем проводник той же мощности, то получим запас по производительности. Если же при увеличении блины мы купим меньший кабель — нагрев останется на том же уровне, но есть шанс сэкономить.
  2. Увеличить толщину стяжки. За счёт более толстого слоя цемента поверх проводников прогреваться пол будет медленнее. Зато равномерность напольного обогрева возрастет.

Толстая стяжка позволяет равномернее распределять тепло

При использовании матов все совсем просто: просто подбираем изделия с подходящей удельной мощностью

Принимая во внимание, что на рынке в основном представлены модели 120–160 Вт/м2, проблем быть не должно

Греющий кабель для водопровода: монтаж и подключение

Добрый день, сегодня мы поговорим о греющих кабелях. А именно об их применении, правилах монтажа на трубопроводы и подключении к сети электроснабжения. Итак, чтобы не путаться в терминах, сразу дадим определение.

Что такое греющий кабель?

Саморегулирующийся греющий кабель (сокращенно СГК) это специальный кабель, имеющий в своем составе саморегулирующийся полупроводниковый слой.

Этот слой меняет проводимость в зависимости от температуры окружающей среды, а это соответственно приводит к изменению температуры греющей части СГК.

Кроме полупроводникового слоя, в составе имеется еще несколько слоев:

  • Медный провод.
  • Внутренняя пластиковая оболочка.
  • Экранирующий слой в виде сетки.
  • Наружная защитная оболочка из пластика.

Для лучшего понимания внутреннего строения посмотрите на следующий рисунок:

Для чего нужен греющий кабель?

СГК применяется для обогрева трубопроводов водопровода и канализации.

Также его можно применять для защиты от образования сосулек на кровлях зданий.

Задача обогрева труб актуальна в случае, если:

  • Существует угроза замерзания жидкости внутри труб.
  • Необходима поддержка постоянной температуры.

Монтаж греющего кабеля своими руками

Возможны несколько способов установки. Давайте обсудим их ниже:

Монтаж греющего кабеля для водопровода

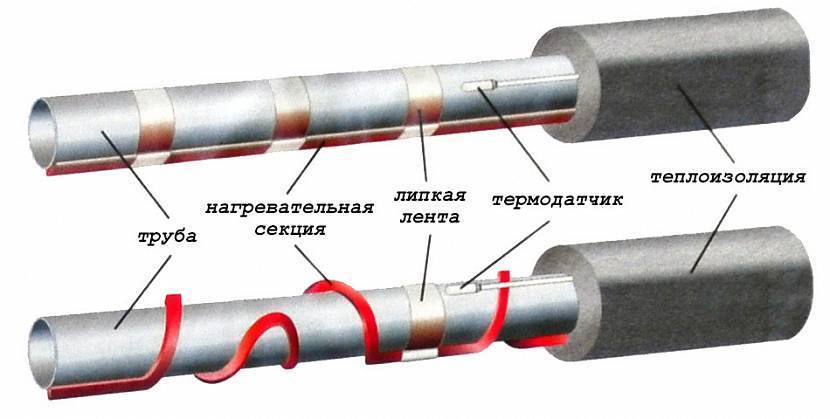

Установка вдоль трубопровода делается следующим образом. Смотрим на рисунок:

  1. Сам СГК крепится к трубе при помощи алюминиевой клейкой ленты или полиэтиленовых хомутов.
  2. Сверху на трубу с закрепленным кабелем одевается трубная теплоизоляция.

СГК лучше крепить с нижней стороны. Это связано с тем, что перенос тепла в жидкости, которая находится в трубе происходит снизу вверх.

Если установить кабель сверху, то есть риск замерзания жидкости в нижней части сечения.

При установке для обогрева двух секций используется метод установки на 4 и 8 часов. Смотрим на следующий рисунок:

Кроме этого, возможно наматывать СГК по спирали. При этом необходимо увеличить длину.

Также желательно выдерживать постоянный шаг между витками СГК. Смотрим на следующий рисунок:

При любом способе наружной установки, необходимо закрывать СГК сверху трубной теплоизоляцией. Теперь рассмотрим принципиально другой метод установки.

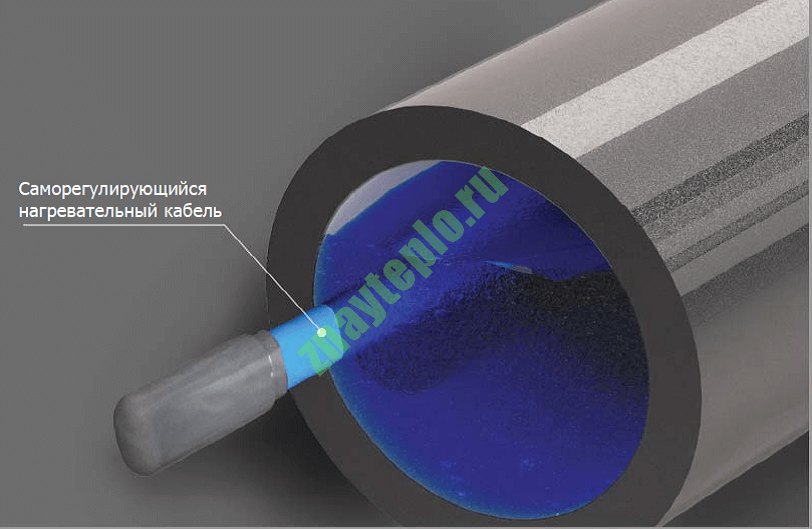

Монтаж греющего кабеля внутри трубы

Такой метод установки используется в случае большого диаметра обогреваемого трубопровода (начиная от 40 мм).

Для труб малого диаметра этот способ не подходит из-за того, что греющая секция перекроет большую часть внутреннего сечения трубопровода.

Кабель вводится внутрь трубопровода через специальный фитинг, который называется сальниковый ввод. Его внешний вид изображен ниже:

Такой метод установки позволяет обогревать закопанные под землей участки и экономит количество погонных метров греющей секции, а это может сэкономить для вас приличные деньги при стоимости метра кабеля 600 — 800 рублей.

Подключение греющего кабеля к электросети

Подключение к сети бытовых греющих кабелей (имеются ввиду кабеля малой мощности) производится либо с помощью обычной вилки, либо при помощи распределительной коробки.

Никаких терморегуляторов для работы саморегулирующегося кабеля не требуется.

Схема подключения жил кабеля обязательно указана в инструкции, которая идет вместе с изделием. Эту инструкцию обязательно нужно изучить.

Виды кабеля

Перед монтажом, важно изучить, какие бывают обогревательные провода и способы их установки. Существует два вида кабелей: резистивные и саморегулирующиеся. Существует два вида кабелей: резистивные и саморегулирующиеся

Существует два вида кабелей: резистивные и саморегулирующиеся.

Разница между ними в том, что когда по кабелю проходит электрический ток, то резистивный нагревается равномерно по всей длине, а особенностью саморегулирующегося является изменение электрического сопротивления в зависимости от температуры. Это значит, что чем выше температура участка саморегулирующегося кабеля, тем ниже на нём будет сила тока. То есть, разные части такого кабеля могут нагреваться каждый до нужной температуры.

Кроме того, многие кабели выпускаются сразу с термодатчиком и автоуправлением, что значительно экономит электроэнергию во время эксплуатации.

Саморегулирующий кабель более сложен в изготовлении и стоит дороже. Поэтому, если нет особых условий эксплуатации, то чаще приобретают резистивный греющий кабель.

Резистивный

Обогревающий кабель для водопровода резистивного типа имеет бюджетную стоимость.

Различия кабелейИсточник теплина.рус

Он подразделяется на несколько разновидностей, в зависимости от конструктивных особенностей. Каждая из них имеют свои достоинства и недостатки:

Тип кабеляПлюсыМинусы
ОдножильныйКонструкция простая. Имеет нагревательную металлическую жилу, медную экранирующую оплётку и внутреннюю изоляцию. С внешней стороны присутствует защита в виде изолятора. Максимально нагревается до +65°С.Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые находятся далеко друг от друга.
ДвухжильныйИмеет две жилы, каждая из которых изолирована отдельно. Дополнительная третья жила голая, но все три охватывает фольгированный экран. Внешняя изоляция обладает термостойким эффектом.Максимально нагревается до +65°С.Несмотря на более современную конструкцию, мало чем отличается от одножильного элемента. Эксплуатационные и нагревательные характеристики идентичны.
ЗональныйЕсть независимые секции обогрева. Две жилы изолированы отдельно, а сверху расположена нагревательная спираль. Соединение осуществляется посредством контактных окон с токопроводящими жилами. Это позволяет создавать тепло параллельно.Недостатков не найдено, если не учитывать ценник изделия.

Резистивные провода разного видаИсточник yandex.net

Большинство покупателей предпочитают проводить прокладку провода «по старинке» и приобретают провод с одной или двумя жилами.

В связи с тем, что для подогрева труб можно применять кабель только с двумя жилами, одножильный вариант резистивного провода не применяется. Если владелец дома по незнанию установил его, это грозит замыканием контактов. Дело в том, что одну жилу необходимо закольцовывать, что проблематично в условиях работы с нагревательным кабелем.

Если проводить монтаж греющего кабеля на трубу самостоятельно, то специалисты советуют для наружной прокладки выбирать зональный вариант. Несмотря на особенность конструкции, его установка не вызовет серьёзных затруднений.

Конструкция проводовИсточник otdelkaexp.ru

Ещё немаловажный нюанс в одножильных и двужильных конструкциях: в продаже можно найти уже отрезанные и изолированные изделия, что исключает возможность подогнать кабель под оптимальную длину. Если нарушить изоляционный слой, то провод будет бесполезен, а если повреждения появятся после установки, то потребуется заменять систему на всем участке. Этот недостаток относится ко всем видам резистивных изделий. Монтажные работы таких проводов не отличается удобством. Также нет возможности использовать их для прокладки внутри трубопровода – мешает оголовок датчика температуры.

Саморегулирующий

Саморегулирующий греющий кабель для водопровода с самостоятельной регулировкой имеет более современную конструкцию, что сказывается на длительности эксплуатации и удобстве монтажа.

Конструкцией предусмотрено:

  • 2 медные жилы в термопластичной матрице;
  • 2 слоя внутреннего изоляционного материала;
  • оплётка из меди;
  • внешний изоляционный элемент.

Важно, что этот провод прекрасно работает без термостата. В саморегулирующих кабелях стоит полимерная матрица. При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.

При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.

Саморегулирующийся кабельИсточник moydomik.net

Что такое греющий кабель для труб

Греющий кабель для обогрева труб нагревается от действия проходящего электрического тока и является основной составляющей частью системы, призванной не допустить размораживания труб наружных систем коммуникаций.

В основе работы кабеля лежит преобразование энергии электрической в энергию тепловую. Характерной особенностью этих изделий можно назвать то, что они не переносят энергию, а лишь принимают её, преобразуя электроэнергию в тепло без использования окислителя или топлива.

Основная характеристика греющего кабеля – удельное тепловыделении, измеряемое в Вт/м, – показывает ту мощность, которая выделяется на единицу его длины.

Секции нагревающего кабеля имеют разную длину. Это может быть отрезок в несколько сантиметров, или же достаточно длинный – несколько сотен метров. Всё зависит от нужд потребителей.

Конструкция греющего кабеля

Составляющие нагревательного кабеля:

  • Внутренняя жила – главный элемент. Изготавливается из сплава, обладающего хорошим электрическим сопротивлением.
  • Защитная оболочка главной жилы – полимерный изолирующий материал, снабжённый сплошным экраном из алюминия или экранирующей медной проволочной сеткой.
  • Общая оболочка из поливинилхлорида, призванная обеспечить надёжную защиту всех составных частей кабеля от воздействия окружающей среды.

На рынке представлены различные виды греющих кабелей. Цена их зависит от количества внутренних жил. Наиболее дешёвые – одножильные кабели – имеют самую простую конструкцию. Недостатком их является то, что у них нет защиты от электромагнитного излучения, которое предусмотрено в двух- и трёхжильных кабелях, имеющих дополнительную токопроводящую жилу.

Кабели для обогрева труб: структура и разновидности

Обогрев труб греющим кабелем возможен благодаря преобразованию электрической энергии в тепловую. По сути, такой кабель – проводник, отдающий в окружающую среду тепло при прохождении электрического тока. Составляющими готового изделия являются две медные жилы диаметром 1,2 мм2, саморегулируемый проводящий элемент и двойная изоляция с медной оплёткой между слоями.

Основные разновидности греющего кабеля:

  • резистивный;
  • с минеральной изоляцией;
  • саморегулирующийся.

Продукция первого типа наименее надёжна. Внутри такого кабеля, по устройству зонального или линейного, одна или две жилы. Он применяется для обогрева труб сечением до 4 см. Эффективность изделия напрямую зависит от однородности среды на всём его протяжении. Если это условие не соблюдается, кабель перегреется и система выйдет из строя.

Греющий кабель с минеральной изоляцией имеет отличные диэлектрические характеристики, устойчив к ультрафиолету и действию электромагнитных полей.

Достоинства саморегулирующегося кабеля

Почему же так популярен именно последний вид греющих кабелей? На это есть несколько причин:

  1. Температура на отрезке провода с меньшей теплоотдачей понижается независимо от температур на других участках.
  2. Перепады напряжения не выведут изделие из строя.
  3. Можно использовать кабель практически любой длины (длина ограничена 60-100 м).
  4. Кабель можно располагать внахлёст.

Параллельные скрученные жилы изделия выполнены из меди, одного из лучших проводников, гарантирующего стабильность напряжения по всей своей длине. Оболочка из термопластика предотвращает доступ влаги к жилам, а металлическая оплётка заземляет, экранирует и предотвращает механические повреждения изделия.

Обогрев пластиковых труб греющим кабелем обойдётся дороже, чем резистивным, но затраты на обслуживание будут ниже.

Основные разновидности греющего кабеля для трубопроводов

Существует бесчисленное количество модификаций нагревающего кабельного оборудования, но все устройства делятся на два типа:

1. Резистивные. Такой кабель имеет простую конструкцию, фиксированную длину и мощность, чем и обусловлена его доступность. Состоит из:

  • двух токопроводящих жил;
  • экранирующей оплётки;
  • нескольких слоёв изоляции.

Саморегулирующийся нагревательный низкотемпературный кабель TSA
Узнать больше

Саморегулирующийся нагревательный низкотемпературный кабель TSL
Узнать больше

Саморегулирующийся нагревательный среднетемпературный кабель TSS
Узнать больше

Саморегулирующийся высокотемпературный нагревательный кабель TSU
Узнать больше

Системы, работающие на основе резистивного греющего кабеля для трубопровода, для безотказной работы требуют установки модуля управления, сенсоров, сигнальных проводов и силового кабеля. С их помощью одинаково успешно осуществляется обогрев промышленных и гражданских объектов.

2. Саморегулирующиеся. Это высокотехнологичный кабель, в составе которого есть полупроводниковая матрица. Ее наличие позволяет устройству самостоятельно регулировать интенсивность теплоотдачи в ответ на изменение температуры или погодных условий. Ключевые элементы:

  • две токопроводящие жилы;
  • матрица;
  • медная луженая оплетка;
  • несколько слоев изоляции.

Нагревательный кабель LTS
Узнать больше

Нагревательный кабель RTS
Узнать больше

Резистивный нагревательный кабель TS-RD
Узнать больше

Резистивный нагревательный кабель 50HT(FA).
Узнать больше

Нагревающий саморегулирующийся кабель полностью автономен. Его конструкция исключает возможность выхода из строя по причине перегрева, для эффективной защиты труб с его помощью необходимости в установке датчиков нет.

ГК “Тепловые системы” проектирует и производит оба типа греющего кабеля для трубопровода, в большом многообразии модификаций. В каталоге предприятия есть предложения для заказчиков с различными возможностями и потребностями.

Разновидности нагревательного кабеля

Для электрического обогрева трубопроводов используются 2 разновидности шнуров:

  • резистивные;
  • саморегулиремые.

Резистивный

Стабильность рабочих параметров обеспечивает равномерное потребление электроэнергии. Для снижения затрат на обогрев (например, во время оттепелей или в весенне-осенний период) в конструкцию системы подогрева трубы водопровода вводятся датчики и регулятор силы тока.

Обогревающий кабель резистивного типа выполняется с 1 или 2 жилами. Одножильные провода подсоединяются к бытовой сети переменного тока с 2 сторон. Двухжильные изделия комплектуются разъемом для подключения к сети или куском установочного провода с установленной в заводских условиях штепсельной вилкой.

Противоположная сторона шнура закрыта герметичной заглушкой (концевой муфтой). Внутри концевого элемента расположена металлическая вставка, обеспечивающая замыкание электрической цепи.

Конструкция резистивных проводников не предусматривает резки материала на участки требуемой длины. Производители запрещают укладывать излишки провода бухтой, необходимо смонтировать весь имеющийся шнур на участок трубы.

При укладке резистивных элементов запрещается расположение магистралей рядом друг с другом. При близком размещении или пересечении маршрутов прокладки происходит перегрев металлических сердечников и выход изделий из строя.

Саморегулируемый

Принцип работы обогревающего кабеля

Полимерный материал по мере увеличения температуры пропускает ток меньшей силы, что снижает степень нагрева. При охлаждении полимера проводимый ток нарастает, и теплоотдача вещества увеличивается. За счет этой физической особенности материала самогреющий кабель для водопровода автоматически регулирует температуру нагрева трубопровода или переходных муфт.

Шнуры с самостоятельной регулировкой нагрева допускается укладывать внахлест и рядом друг с другом. Предусмотрена возможность нарезки изделия на участки, на внешней оболочке присутствуют насечки, определяющие допустимый размер отрезка.

После отделения требуемого фрагмента требуется установить защитную оконечную муфту. Недостатком изделия является повышенная стоимость (по сравнению с резистивными элементами), но повышенный до 10-12 лет срок службы компенсирует увеличение затрат на покупку материала.

Как устроен электрокабель

Саморегулирующийся кабель представляет собой электрический нагреватель в виде ленты.

Греющий кабель в разрезе состоит из:

  • металлического нагревающего проводника.
  • жилы, изолированные утепляющим ПВХ.
  • внутренняя изоляция выполнена с помощью фторопласта.
  • экраны из медной сетки, в которой находятся проводники.
  • изоляция снаружи состоит из теплоизоляции ПВХ материала.

Изоляционный материал противостоит воздействию воды, устойчив к повышенным показателям температуры, не подвержен влиянию вредной среды стоков. Материалы имеют допуск санпин, чтобы использоваться в пищевых водопроводах, поэтому кабели разрешено прокладывать в системах с холодной водой.

Греющий кабель работает без контроля человека. Система автоматически прекратит работать, если температура окружающей среды превысит установленные значения. Саморегуляция охраняет систему от перегрева, экономя потребление электричества.

К плюсам греющего кабеля можно отнести:

  1. Надежную и безопасную работу.
  2. Простота монтажных работ, его эксплуатация.
  3. Экономия электричества из-за автоматического контроля температуры.

Главным недостатком считают энергозависимость кабеля. Некоторые участки водопровода приходится оснащать дополнительными розетками.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
