Порядок разводки и технологические нюансы
Рассмотрим основные этапы разводки водопроводных труб.
Изначально от системы основного общего горячего и холодного водоснабжения в квартире должны устанавливаться входные вентили или шаровые краны.
Затем в основных отводах на квартиру для глубокой очистки подаваемой воды, должны быть установлены фильтры.
После них монтируются счетчики, как приборы учета.
За ними следуют установленные редуктора давления, регулирующие подачу воды на сантехнические приборы.
Перекрывая водоснабжение от общего стояка, дальнейшая разводка проводится согласно отработанной схеме.
Ее можно производить своими руками, начиная от основного стояка или припаивая трубы от крайнего прибора до основного стояка.
Работать с паяльником нужно крайне осторожно, чтобы не обжечься, при этом выполняя все требования инструкции к нему.
Способ прокладки трубопровода
Если услуги сантехника стоят слишком дорого, следует рассмотреть процедуру самостоятельного проведения ремонта в ванной комнате и туалете. Начать необходимо с укладки труб. Их можно установить открытым или закрытым способом.
Оба подхода будут надежными. Однако скрытые коммуникации позволят сделать интерьер гармоничнее. Трубы будут проходить в стенах. Их не будет видно. Это более эстетичный вариант монтажа. Однако обслуживать такие коммуникации будет сложнее. Если появится протечка, хозяева ее обнаружат не сразу. Ремонт труб в этом случае потребует больше сил и времени.
Открытый способ монтажа трубопроводов предоставляет хозяевам быстрый доступ ко всем элементам системы. Коммуникации устанавливают поверх стен. Их можно закрывать различными декоративными элементами, коробами. Этот способ монтажа более быстрый и простой. Для начинающих сантехников он будет предпочтительнее.
Что лучше: закрытый или открытый трубопровод
При выборе способа монтажа водопровода (открытый или скрытый) учитывают дизайн помещения, количество потребителей и материал трубопроводов.
Если используют стальные или металлопластиковые изделия, то расположение внутри стен не допускается. Для скрытой установки подходят изделия из полипропилена, но необходимо качественно выполнить стыки. При появлении течи в процессе эксплуатации водопровода потребуется снять отделку со стен, что приводит к повторному ремонту помещения.
При укладке используют гофрированные сантехнические рукава. Дополнительные оболочки компенсируют температурные деформации либо предохраняют пол или стены от воздействия конденсата, появляющегося на поверхности труб для холодной жидкости.
Закрытая форма трубопровода смотрится эстетичнее.

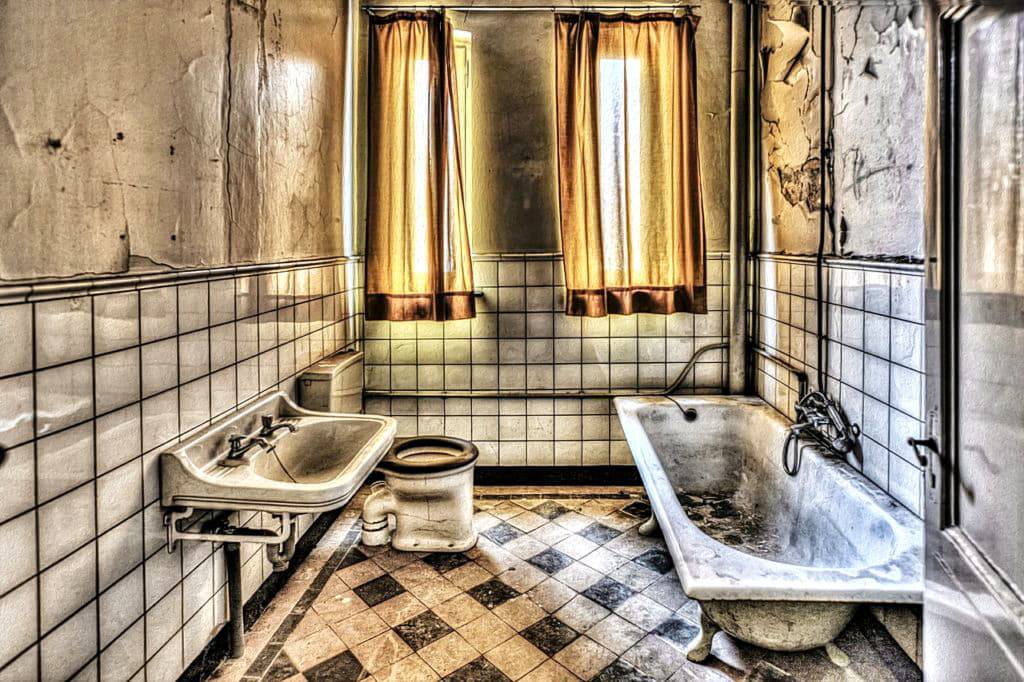

Преимущества и недостатки совмещенного и раздельного санузла
Санузел – территория сантехники. Конечно, ведь именно здесь сосредоточено преобладающее её количество, помогающее нам справлять естественные физиологические потребности организма, проводить гигиенические или хозяйственные процедуры. Все эти процессы протекают при непосредственном использовании воды, с последующим её отведением. Поэтому понимание принципов построения конфигураций санузлов будет неотъемлемой частью успешного воплощения в жизнь разводки квартирного водопровода.
Структура среднестатистического жилья включает санузлы двух типов – совмещенные или раздельные. Отдавая предпочтение совмещенному типу, вы получаете одно целевое помещение оборудованное, как минимум, унитазом, рукомойником, ванной или душевой кабиной. Если же санузел раздельный, то туалет и ванная комната обособляются, имея свои раздельные входы.
На выбор конфигурации помещения (помещений) оказывает влияние ряд факторов, и в первую очередь – субъективный. Однако следует знать, что с точки зрения элементарной санитарии, близость отхожего места к зоне осуществления гигиенических процедур в совмещенных санузлах не относится к правильному планировочному решению. Представьте, что микроскопическая пыль в процессе спуска нечистот, разлетаясь на многие метры вокруг, оседает на ваших мочалках, зубных щетках, полотенцах. Получается не очень оптимистичная картина.
«Совмещенка» логически оправдана в нескольких случаях:
- при объединении слишком тесных ванной комнаты и туалета, чтобы добиться создания хоть какого-то свободного пространства. При таком решении иногда удается даже поставить дополнительное оборудование, например биде или стиральную машину;
- если площадь общего помещения изначально немаленькая (около 10 м2 и больше);
- когда санузлом пользуется ограниченный круг лиц. Например, в квартире проживает 1-2 человека или имеется второй гостевой СУ, а первый обслуживает только спальню хозяев.
Разводка канализации, установка унитаза
Монтаж сантехники следует выполнять после установки разводки канализационных труб. При их сборке мастер должен выдерживать наклон от 3 до 15 см на 1 метр коммуникаций. Для скрытой проводки в стенах штробят каналы. Это выполняется еще на этапе обустройства пола в помещении. При этом используют мощный перфоратор (не менее 1,3 кВт). Краевые надрезы делают болгаркой.
При создании канала для канализационных труб необходимо продумать его ширину. В этой же нише будут проходить и водопроводные коммуникации. Все отводы при этом должны быть исключительно вертикальными.
Канализационная магистраль ведется над поверхностью пола. При этом необходимо учитывать толщину будущего покрытия основания. Штатные прокладки перед установкой необходимо промазывать небольшим количеством герметика. Лучше, если это будет санитарный силикон.
После отделки помещения можно подключать к магистрали унитаз на 4 болта, собирать каркас сантехнического шкафа, обшивать его гипсокартоном.
Полотенцесушитель
Обязательным атрибутом внутри ванной комнаты является полотенцесушитель. В многоквартирных типовых домах для этого сантехнического изделия обычно устанавливается отдельный стояк отопления. Это самый сложный вариант монтажа труб по ряду причин:
- стояк выходит из нижнего перекрытия, заходит в верхнюю плиту;
- для скрытой разводки либо придется изготавливать фальш-панель из гипсокартона, либо долбить железобетонные плиты, чтобы смонтировать отводы, вырезать штробы в стенах.
Реже указанный прибор врезается в систему ГВС, тогда со скрытой разводкой труб к водорозеткам не возникает.
Работы сделанные нашими мастерами
Ежедневно мы выполняем десятки профильных заказов по всей Москве, нарабатываем навыки и опыт, оттачиваем мастерство. С некоторыми примерами работ вы можете ознакомиться в блоке «Галерея», где представлены детальные фотоотчёты с объектов, уже сданных в эксплуатацию. Здесь размещены лишь немногие результаты нашего труда для наглядности и визуализации. Однако они дают полное представление о том, как производится монтаж сантехники в квартире.
Одним из главных достоинств компании является наш штат профессиональных исполнителей. В команду попадают только люди с профильным образованием и достаточным уровнем навыков для выполнения задач высокой сложности. Богатый опыт и регулярная практика позволяют нам оперативно и без проволочек реализовывать проекты разной специфики. При этом каждый мастер, задействованный на объекте, имеет необходимые допуски и специализацию, разбирается в устройстве сантехнического оборудования разных производителей и может дать полезные советы по его обслуживанию и эксплуатации.
Разводка водопроводных труб
Независимо от того какой монтаж произведен и выбора вида разводки труб, главное, не допускать большого количества изгибов трубопровода и соединительных узлов. Начинать монтаж следует с установки контрольного вентиля. Каждый прекрасно знает, что вода от центральной водопроводной магистрали не самого лучшего качества. Поэтому стоит задуматься об установке дополнительного фильтра грубой очистки, который обычно идет сразу за вентилем.
Разводка труб
Далее, производится монтаж коллектора, если выбрана эта схема разводки. В коллекторе может быть от 2 до 4 выходов
При необходимости несколько коллекторов могут быть объединены в одну систему, только важно установить на каждый выход по контрольному вентилю. При выборе последовательной схемы, приборы подсоединяются к водопроводу при помощи тройников
Пример разводки труб
В некоторых случаях можно встретить превышение напора в водопроводной магистрали. В этом случае не обойтись без установки соответствующего редуктора и желательно с манометром. Это позволит устанавливать оптимальные параметры для функционирования водопроводной системы. Обычно это 3-4 атм.
По имеющейся схеме нужно нарезать трубы с учетом того что некоторая часть каждой трубы будет вставлена в фитинг. В завершение остается спаять полипропиленовые трубы и закрепить их на стене выбранным способом.
Основные этапы строительства частой канализационной системы
Монтаж канализации в частном доме заключается в проведении следующих основных этапов:
- монтаж внутренней части системы, на котором требуется установить все предполагаемое оборудование и технику, связанную с водоснабжением и водоотведением, например, стиральную машину;
- обустройство наружной сети канализации: провести канализацию в частный дом и отвести стоки до места сброса или очистки;
- сделать канализацию в частном доме для отвода дождевых вод.
Монтаж внутренней части канализации
Устройство частной канализации внутри дома заключается:
По возможности все трубопроводы надо делать прямыми. Если требуется поворот трубы, то его делают как можно глаже. Целесообразнее заменить один сгиб под прямым углом на два по 45º.
Монтаж автономной наружной канализации
Строительство автономной канализации проводится по следующей схеме:
- вблизи дома обустраивается ревизионный колодец, требующийся для обслуживания канализационной сети;
Не стоит пренебрегать колодцами, необходимыми для ревизии
- выкапываются траншеи для трубопровода и септика (согласно разработанного ранее проекта). Для самотечной канализации при копке соблюдается угол наклона;
- на дно трубопроводной траншеи выкладывается песчаная подушка;
Траншея с песчаной подушкой
- в месте установки септика целесообразнее сделать бетонную основу, так как правилами эксплуатации прибора предусмотрено его четко горизонтальное расположение;
Основание для дальнейшей установки септика
- устанавливается септик. Если предполагается использовать канализацию в холодное время года, то устройство лучше дополнительно утеплить специальными материалами, например, тепловолокно;
Если септик будет использоваться в холодное время года, его нужно утеплить
- собирается трубопровод и проверяется его работоспособность. Все соединения труб должны быть герметичными. Если требуется соединить несколько трубопроводов в один, например, при подключении ливневой канализации, то в месте соединения располагается смотровой колодец;
Смотровой колодец в месте соединения канализационных труб
- система трубопроводов подключается к центральному стояку канализации и септику;
- если предполагается использование очищенной септиком воды, то дополнительно устанавливается емкость для сбора жидкости, в которою будут поступать и далее храниться очищенные воды;
Подсоединение емкости для накопления очищенной воды
- все траншеи и ямы закапываются. При этом применяется метод обратной засыпки грунта.
Канализация с дальнейшим использованием очищенных стоков
Если все работы проведены в полном соответствии с проектом, то автономная канализационная система прослужит длительное время.
Подключение к центральной канализации
Если проектом предусмотрено подключение к центральной сети канализации, то чтобы проложить канализацию в частном доме потребуется:
проложить трубопровод по указанной выше схеме до места врезки в центральную сеть
Важно соблюсти все правила и нормы, предъявляемые к укладке трубопровода разработанным проектом;
вызвать сотрудника водоканала, который проверит качество выполненных работ и способ подключения частной системы к общей сети. Сотрудник обязан поставить на соответствующем документе свою подпись
В противном случае подключение будет считаться незаконным;
после проведения всех работ требуется заключить договор с обслуживающей канализационную сеть организацией на отведение сточных вод и дальнейшую отплату предоставленной услуги.
Монтаж ливневой канализационной системы
По проекту делаем канализацию по отведению дождевых вод следующим образом:
- устанавливаются желоба на крыше дома, по которым дождевая вода будет поступать в канализационную систему;
- собираются и устанавливаются трубопроводы для отвода воды из желоба в канализацию. Следует надежно закрепить вертикальные участки трубопровода, чтобы они не производили сильного шума;
Ливневые желоба и вертикальные трубопроводы
- устанавливаются ливневые лотки;
Установленные ливневые лотки с металлическими решетками
- все точки сбора воды соединяются трубопроводами в единую сеть;
Переход отдельных участков ливневой канализации в единую сеть
- общий канализационный трубопровод проводится до места сбора или утилизации воды. Можно утилизировать дождевую воду, например, в расположенную рядом с домом канаву или пруд или собирать жидкость для дальнейшего использования.
Подключение ливневой канализации к септику
Организовать частную канализацию загородного дома своими руками не сложно. Главное – правильно составить проект канализации и следовать всем предложенным инструкциям и разработанным рекомендациям.
Выбор материалов, труб и арматуры
1 Обеспечение необходимым инструментом и оборудованием для проведения работ.
2 Разработка технологии монтажа с учетом особенностей марки труб, арматуры, сантехнического и другого оборудования.
3 Монтажные работы.
Каждый из них требует ответственного подхода, специальных знаний и владения определенными практическими навыками. Если потратить время на изучения тонкостей проведения каждого этапа, то весь этот комплекс не простых работ можно выполнить самостоятельно.
Но без практического опыта в этом деле можно оставить без внимания важные моменты, за которыми стоят большие риски безопасной эксплуатации этой технической системы. Безусловно, опытные специалисты справятся с этим в более короткие сроки и с высокой степенью надежности и долговечности.
Профессиональный сантехник по разводке знает нюансы или особенности проведения каждого этапа. С учетом пожелания клиента сделает оптимальную планировку всей сантехники и оборудования. Разработает оптимальную схему.
Подберет лучшие по качеству материалы и арматуру. Он также знает особенности технологии монтажа с учетом выбора сантехники, труб и арматуры. Поэтому заказать разводку сантехники в новостройке, это более правильное решение, но стоит оно не дешево.
Себестоимость всего комплекса работ будет включать:
- затраты на материалы, трубы и арматуру трубопровода;
- оплату труда специалиста по установке всей системы разводки;
- затраты на расходные материалы по эксплуатации оборудования и инструмента;
- расходы на электроэнергию необходимую для работы инструментов и монтажного оборудования.
Если внимательно посмотреть на эти статьи расходов, то сразу видно, что стоимость разводки сантехники в новостройке может варьироваться от цены на выбранные материалы и комплектующие, и тарифов сантехника на выполнение каждого отдельного вида работ и всех в комплексе.
Наши преимущества:
- гарантируем качество всего комплекса работ по разводке сантехники;
- все условия проекта: планировка размещения сантехники, выбор материалов, труб и арматуры трубопровода тщательно согласовывается с заказчиком, с разъяснением особенностей разных брендов и конструкций;
- использование только высокотехнологичных материалов, труб и арматуры трубопровода, проверенных на практике;
- минимальные сроки выполнения заказа;
- для монтажа используется новейший инструмент и оборудование, что позволяет работать без шума и пыли;
- работы выполняют только высококвалифицированные сантехники с большим практическим опытом установки разводки сантехники.
Разработка схемы и составление чертежа
Грамотно разработанный план призван создать единую систему в санузле. Все элементы увязываются между собой таким образом, чтобы использование каждого было удобным и эффективным. Если туалет отдельное помещение, то монтаж трубопровода выполняют в едином комплексе с ванной.
Удобнее и проще составить схему в несколько этапов. Начинают с измерения помещения рулеткой, записывают точные данные. Рисуют эскиз с использованием масштаба. На нем показывают расположение дверного проема и сантехнических приборов
Определиться с ними очень важно: установку планируют таким образом, чтобы оставалось достаточно свободного пространства. Практики советуют вырезать условные изображения и передвигать их по плану, чтобы выбрать самое оптимальное место
Дальше намечают разводку. В схему включается:
- запорно-регулирующая арматура, фильтры, фитинги, клапаны;
- канализационный коллектор;
- полотенцесушитель;
- счетчик.
На бумагу наносят расположение труб, не допуская их пересечения. По-иному делают, если невозможно выполнить это требование. Магистрали водопровода и удаления стоков размещают рядом, чтобы при необходимости поместить в общий короб. Стараются уменьшить количество соединений и обеспечивают свободный доступ к приборам и счетчику.
Не следует усложнять схему, ее выполняют самым простым и доступным методом. Основные коммуникации идут горизонтально немного выше пола, от них вверх по перпендикуляру к приборам подключают воду. Канализацию можно выполнить без вертикальных стояков, используя тройник, в который направляют гофрированный шланг.
Услуги сантехника от 250₽ в Москве и МО в день обращения
КАКИЕ САНТЕХНИЧЕСКИЕ УСЛУГИ МЫ МОЖЕМ ПРЕДЛОЖИТЬ
У нас Вы можете заказать:
8(495)509-53-15 Замену — монтаж горячего и холодного водоснабжения
Ремонт труб водоснабжения
Монтаж систем канализации
Монтаж систем отопления
Устранение протечек
Подключение бытовой техники
Ремонт сантехники
Установка сантехприборов
Демонтаж сантехприборов
Прозрачная стоимость работ, никаких «подводных камней». Квалифицированный мастер приедет в течение часа после вызова или в любое удобное для вас время!
https://youtube.com/watch?v=FiDHmTZlnBk
Поэтапное устройство канализации загородного дома своими руками
- Устройство канализации загородного дома своими руками осуществляется путём монтажа наружной и внутренней канализации. Если работы будут происходить в уже построенном доме, то необходимо приготовиться к тому, что будет нарушен рельеф участка и придётся проводить ремонт в доме после установки канализационной системы. Монтаж наружной части локальной канализации частного дома имеет несколько этапов:
- Определение размера и объёма септика. Здесь необходимо учесть, что вода должна отстаиваться в септике не менее трёх суток. Учитывая количество проживающих в доме людей и то, что на одного человека объём стоков принимается за 150 л/сутки, можно вычислить, что для семьи из 4 человек нужен септик объёмом не менее 1,8 м3 (150 л/сутки * 4 человека * 3 суток = 1,8 м3).
- Выбор места расположения септика. Устанавливать приёмник сточных вод рекомендуется недалеко от дома, чтобы жидкости не успевали остывать, а зимой не замерзали в трубах. Герметичные септики можно располагать близко к дому и даже в подвале, не герметичные размещать ближе, чем на 5 метров к дому не рекомендуется. Высокая температура способствует ускорению процесса разложения загрязнений в сточных водах.
- Выбор материала для септика. Септик должен быть герметичным. Можно приобрести готовую пластмассовую ёмкость с разным количеством камер. Можно сэкономить и изготовить самостоятельно бетонную ёмкость, воспользовавшись бетонными кольцами.
- Разметка участка и выкапывание траншей для труб и котлована для септика. Котлован выкапывается, исходя из размеров септика и количества камер. Траншеи подготавливаются с учётом того, что трубы будут располагаться с уклоном к очистному сооружению в 2–4 см на каждый метр трубы. Глубина траншеи – 60–120 см (зависит от типа почвы и глубины промерзания грунта) и 60 см ширина. Трубопровод следует защитить от промерзания.
- Установка септика. Монтаж осуществляют с применением уровня, септик просыпают песком и заливают водой до указанных внутри мерок, чтобы уплотнить.
- Врезка подводящей и отводящей трубы, тщательная герметизация всех швов.
- Засыпка канализации песком и уплотнение грунта.
- Обслуживание септика. Этот процесс включает в себя откачку отложений со дна ёмкости. Также можно добавлять биоактиваторы в ёмкость, чтобы ускорить процесс разложения.
Монтаж внутренней части канализационной системы менее трудоёмкий, но не менее важный. Он включает в себя несколько пунктов:
- Расчёт и приобретение труб для внутренней канализации;
- Прокладка труб. Прокладываются трубы с уклоном 1–3 см на метр, стыкуются через раструбные соединения;
- Установка сантехники. Когда монтаж трубопровода завершён, можно присоединять сантехнику: унитаз, раковину, ванную и т.п. При этом необходимо помнить, что присоединение унитаза осуществляется обособленно, в отличие от раковины и ванной. Это обусловлено его специфической функцией.
Последовательность схемы водоснабжения
Для того, чтобы представить наглядно, как выполнятся разводка воды в частном доме своими руками, можно рассмотреть ход коммуникаций от источника до конечной точки.
1. Индивидуальный водный узел (колодец или скважина) оснащается перекачивающим оборудованием, выбор которого осуществляется по следующим принципам:
- для глубоких артезианских скважин могут использоваться только погружные насосы,
- для узких каналов и обсадных труб – только поверхностные агрегаты, в том числе, и насосные станции,
- в остальных случаях выбор между погружным и наружным оборудованием осуществляется в зависимости от технических характеристик конкретных моделей и условий эксплуатации.
2. Трубопровод, подводящий воду к дому, обычно прокладывается под землей. Глубина траншеи обычно выбирается с учетом глубины промерзания почвы в данном регионе. В качестве дополнительной защиты от промерзания коммуникации снабжаются теплоизоляционным слоем.
Проведение водопровода в дом из скважины с кессоном
3. Точка ввода трубопровода в дом заслуживает особого внимания.
- Во-первых, отверстие для трубы делается с большим запасом – зазор не менее 150 мм со всех сторон. Это позволяет избежать деформации и разрушения коммуникаций, если со временем стена станет проседать или деформироваться.
- Во-вторых, небольшой участок трубы, находящийся между подземными и защищенными грунтом коммуникациями и внутренней разводкой в теплом помещении, находится на открытом воздухе. В этом месте наиболее высок риск промерзания трубопровода, поэтому требуется хорошая теплоизоляция.
4. Гидроаккумулятор и приборы контроля устанавливаются, как правило, в подвальном, цокольном помещении или на первом этаже рядом с точкой входа трубопровода в дом. Чисто технически разместить такое оборудование было бы более правильным в самой высокой точке, однако с точки зрения практичности и удобства использования нижние уровни подходят больше. Следует только учитывать необходимость подъема воды на верхние этажи при настройке реле давления.
Гидроаккумулятор предназначен для стабилизации давления в коммуникациях и предотвращения частых включений (и, соответственно, быстрого изнашивания) перекачивающего оборудования.
Узел управления и контроля включает в себя манометр, реле давления и реле сухого хода, которое предотвращает захват воздуха и образование воздушных пробок в системе при снижении уровня воды в скважине или колодце.
5. Системы фильтров комплектуются, в зависимости от необходимости, приспособлениями для:
- предварительного грубого удаления крупных частиц примесей (подробнее про магистральные фильтры для воды в частный дом),
- тонкой очистки,
- снижения содержания железа,
- умягчения воды.
После выполняется разводка водопровода в частном доме своими руками по выбранной схеме. Для коллекторной схемы это может выглядеть так:
- Сразу за гидроаккумулятором идет тройник вместе с запорным краном. Тройник делит поток воды на два направления — в дом и для других нужд (полив, мойка машины и др.);
- Подключается фильтр глубокой очистки;
- Далее идет тройник, от которого разводка труб водоснабжения в частном доме делится на трубу для холодной воды, которая сразу идет к коллектору ХВС, и на трубу, по которой вода будет идти в бойлер или другой водонагреватель, для нагрева. После нагрева вода отправляется в коллектор для горячей воды.
На фото схема разводки воды в частном доме
Подключение системы стока
Прокладка сливных полимерных труб в последнее время приобрела широкую популярность. Такая система состоит из прямых отрезков и соединительных элементов со специальными резиновыми кольцами-уплотнителями. Ее монтаж не представляет особой сложности.
От места подключения к стояку под небольшим углом наклона к нему прокладывают лежак до самой удаленной точки, чтобы обеспечить беспрепятственный сток воды и избежать возникновения пробок внутри магистрали. Оптимальным считают уклон до четырех градусов. Проверить угол можно с помощью уровня либо просто вычислить его. Обычно достаточно будет повышения трубы на сантиметр при удалении ее от стояка на один метр. Вертикальную и горизонтальную магистраль следует зафиксировать к простенку с помощью хомутов.
Лежак прокладывают до самой удаленной точки доступа под небольшим уклоном
По пути прохождения лежака во всех местах подключения с помощью тройниковых соединений выполняют непосредственную подводку к прибору
При этом важно следить, чтобы прокладка-уплотнитель принимала верное положение. Для облегчения ее натягивания на соединительное колено специалисты рекомендуют смазать кольцо растительным маслом либо натереть его мылом
Приобретая соединительную фурнитуру, обратите внимание на угол сочленения. Оптимальным выбором станут элементы с отводами не менее 45 градусов
Меньший уклон будет способствовать образованию засоров. Желательно, чтобы на тройниках присутствовали ревизионные отверстия со специальными пробками. Такая конструкция значительно упростит дальнейший уход за системой слива и поможет без труда прочистить засорение в трубах.
