Полимерпесчаный колодец: чем он лучше железобетонного + особенности технологии монтажа

Каменные колодцы

Изоляция труб в колодце при помощи битума После этого, для бетонного или железобетонного колодца выполняются следующие работы:

Подготовка основания. Укладка плиты или устройство бетонной подушки толщиной 100 мм из бетона М-50
Устройство лотка нужной формы из бетона М-100 с армированием стальной сеткой
Заделка бетоном и битумом концов труб
Изоляция битумом внутренней поверхности бетонных колец
Устанавливаются кольца канализационных колодцев (проводится после набора прочности бетоном лотка, через 2-3 суток после укладки) и плита перекрытия на раствор М-50
Затирка цементным раствором швов между сборными деталями колодца
Гидроизоляция швов битумом
Отделка лотка цементной штукатуркой, с последующим железнением
Устройство в местах входа труб глиняного замка шириной 300 мм и высотой на 600 мм больше, чем внешний диаметр труб
Испытание колодца (проводится в течение суток заполнением водой до верхнего края, с установкой на трубы временных пробок). Считается успешным, если не обнаружено видимых протечек
Наружная засыпка стен колодца с последующей трамбовкой
Устройство бетонной отмостки шириной 1,5 м вокруг горловины колодца
Изоляция всех оставшихся стыков горячим битумом

Аналогично проводится устройство колодцев канализационных из кирпича, но здесь вместо монтажа сборных элементов производится каменная кладка.

Гидроизоляция выполняется точно так же.

Таким образом, выполняется монтаж колодцев из каменных материалов для всех видов канализации: бытовой, ливневой или дренажной.

Однако в случае ливневой на колодец могут устанавливаться решетчатые люки, одновременно выполняющие функцию водосбора.

Для дренажной – сам колодец может являться элементом водоотведения, через специальные отверстия в стенках, но эта конструкция требует специального расчета.

При этом имеются небольшие отличия в комплектующих, которые определяет серия: канализационные колодцы КФК и КДК – для бытовых стоков, КЛВ и КЛК – для ливневой, КДВ и КДН – для дренажной.

Таблица канализационных колодцев по типоразмерам выглядит следующим образом:

Таблица канализационных колодцев

Чуть сложнее выглядит процесс для колодцев перепадных в связи с их более сложной конфигурацией.

Перепадный колодец

Здесь, в зависимости от конкретной конструкции, помимо устройства лотка, в ряде случаев необходимы:

Монтаж стояка
Оборудование водобоя
Установка водоотбойной стенки
Создание практического профиля
Устройство приямка

Сам же монтаж тела шахты, основания и перекрытия выполняется по тем же правилам.

Единственное исключение касается перепадного колодца со стояком – в его основании полагается укладывать металлическую плиту, препятствующую разрушению бетонной части конструкции.

Выглядит это так:

Стояк
Водобойная подушка
Металлическая плита в основании подушки
Приемная воронка стояка

Конструкция колодца со стояком Приемная воронка предназначена для компенсации разрежения, которое может создаваться в стояке за счет быстрого движения сточных вод.

Создавать перепадные канализационные колодцы своими руками с применением практического профиля приходится лишь в исключительных случаях – подобная конструкция предусматривается на трубопроводах диаметром от 600 мм и высотой перепада до 3 м.

Подобные диаметры труб в индивидуальных системах водоотведения не используются. Зато другие типы колодцев могут быть применены в локальной канализации с успехом.

В соответствии с требованиями СНиП колодцы канализационные перепадные устанавливаются:

При необходимости уменьшить глубину заложения трубопровода
В местах пересечения с прочими подземными коммуникациями
Для регулирования скорости потока
В последнем затопленном колодце перед сбросом стоков в водоем

Типовые случаи, когда устройство перепадного колодца на загородном участке целесообразно:

Схема быстротока Если существует большая разница между расчетной глубиной внутридворовой канализации и уровнем сброса стоков в септик или центральный коллектор (прокладка трубопровода на меньшей глубине позволить серьезно уменьшить объем земляных работ)
Если есть необходимость обойти под землей прочие инженерные сети
Если есть сомнения в соответствии скорости потока в системе объему стоков. При малом объеме слишком большая скорость может препятствовать самоочищению (смыву осадка) стенок трубы. Равно, если скорость будет слишком маленькой – осадок может образовываться слишком интенсивно, тогда есть смысл устроить быстроток для ускорения.

Смысл такого перепада в том, что за счет создания большого уклона на коротком участке системы стоки начинают двигаться гораздо быстрее, не успевая цепляться за внутренние стенки трубы.

Железобетон и полимерпесок: кто выигрывает?

Долгое время железобетон оставался единственным материалом для производства колодцев. Но его свойства далеко не идеальны. Сравним их с аналогичными характеристиками полимерпесчаного сырья.

Вес и транспортировка на объект

Железобетонные материалы отличаются значительным весом. Метровое кольцо имеет массу около 500 кг, а значит, для его транспортировки на строительный объект нужна специальная техника как для погрузки-разгрузки (подъемный кран), так и для перевозки (грузовой автомобиль). Даже если это и найдется, то не всегда такая объемная техника «втиснется» в узкое пространство стройки, особенно в городской черте, где рядом – жилые здания.

За счет менее объемных компонентов полимерные колодцы проще монтировать, потому что не нужна крупногабаритная техника и много рабочих

В диаметре полимерпесчаные колодцы не толще 1,1 метра, поэтому легко уместятся в обычный прицеп для легкового автомобиля

В свою очередь, полимерно-песчаные колодцы существенно легче. Масса любого фрагмента конструкции (кольца, люка и пр.) – до 60 кг. Такой вес поднимут два человека без использования крана. Да и перевезти на участок дачник сможет обычным прицепом для легкового автомобиля. Еще один плюс: легко монтируется в труднодоступном месте (к примеру, в подвале), ведь закатить кольца и забросить их в шахту может сам хозяин участка.

Собрать из элементов целый колодец и смонтировать его в земле способен один человек, потому что вес каждого элемента не превышает 60 кг

Особенности стыковки элементов и герметичность стыков

В железобетонных кольцах края невозможно сделать абсолютно ровными, поэтому при монтаже приходится много возиться с герметичностью стыков. И все равно, со временем их размывает водой, равно как и стенки. А если колодец стоит на подвижном грунте, где у подземных вод весной очень сильные потоки, то кольца могут сдвигаться, разрываясь в местах стыков.

При системе «паз-гребень» оба элемента конструкции соединяются максимально плотно, поэтому стыки не требуют дополнительной герметизации, кроме промазки силиконом

Полимерпесчаные элементы стыкуются по системе «паз-гребень», благодаря которой им не страшны подвижки грунта. Такое соединение абсолютно не пропускает воду, и все пазы достаточно для страховки промазывать силиконовым герметиком или мастикой из битума.

Способность противостоять влаге

Влага – главный враг железобетонных конструкций. Бетонная поверхность имеет крупные поры, и в зимнюю пору мороз из земли проникает в них, расширяет и вызывает микротрещины, которые будут увеличиваться с каждым годом.

За счет технологии «спекания» частиц, у полимерпесчаных колец уровень водопоглощения всего 0,03%. Колодец способен выдержать свыше пятисот циклов замерзания-оттаивания (от -65˚ до +160˚С) без каких-либо нарушений в структуре.

Устойчивость к агрессивным веществам

Вместе с водой из грунта на поверхность колодцев попадают агрессивные вещества, разрушающие структуру бетона, а если колодец канализационный, то и изнутри его будут «портить» реакции разложения биомассы. Чтобы эти процессы протекали слабее, железобетонные кольца смазывают специальными антисептиками и гидроизоляционными мастиками.

Полимерному изделию агрессивная среда не страшна. Композитный материал не вступает в реакции с веществами, поэтому не боится солей, кислот и щелочей и не требует дополнительной обработки.

Легкость соединения с трубопроводом

При соединении колодца с системой домашнего водоснабжения приходится сверлить в нем отверстия или проемы. В железобетоне это сделать весьма сложно. Зачастую требуется профессиональный инструмент.

Вырезывать проемы и отверстия для труб в полимерпесчаных колодцах можно обычными бытовыми инструментами, а края не надо ничем обрабатывать

В полимерном кольце все проемы создают бытовыми инструментами. При этом не надо смазывать края вырезанного куска никакими составами, ибо коррозия пластику не страшна.

Гарантийный срок службы

На железобетонные изделия производители дают гарантию около 50 лет, но указывают, что эти параметры касаются только основных технических характеристик. Т.е. кольцо точно не развалится и не истончится. Но гарантию на герметичность стыков они дать не могут, поэтому даже самые прочные заводские колодцы могут через пару лет заилиться, если монтаж был проведен неграмотно.

С полимерпесчаными колодцами такие казусы исключены. Поэтому производители дают гарантию до 100 лет, хотя пластики в природе разлагаются свыше 400 лет, а песок, входящий в состав сырья – вечен.

Компонентный состав

Изначально, чтобы укрепить стенки колодезных шахт, использовали устойчивые к влаге породы древесины. Затем их заменили железобетонными кольцами. Но сейчас популярностью пользуются композиционные материалы. Они достаточно прочные, а их монтаж не составит труда.

Полимерные кольца для колодца весят относительно немного

Компоненты для производства:

Отходы полимерных изделий;
Песок с небольшими фракциями и влажностью;
Пигменты разных цветов на основе оксида железа.

Согласно технологии изготовления, песок должен быть сухим и однородным. Качественные изделия возможны только из намывного песчаного наполнителя. Тогда в продукции не образуются пустоты, которые снижают прочность и устойчивость деталей.

Некоторые производители могут использовать карьерный просеянный песок. Он не прошел предварительную промывку, и со временем материал начнет портиться. Уже через несколько месяцев в элементах начнут возникать пустоты и дыры. В итоге из колец начнут вываливаться глиняные комки.

При повышенной влажности ухудшается качество оборудования. При этом возрастают затраты на дополнительную просушку материала. В итоге колодец не может похвастать долговечностью, морозостойкостью и влагостойкостью. Но зрительно определить такую продукцию невозможно.

Такие кольца используются для оборудования подземных коммуникаций, смотровых колодцев и септиков. Краситель добавляют на завершающем этапе, когда они прессуются и запекаются. Красители входят в состав молекулярной структуры. Благодаря этому материал не выгорает и не требует покраски.

Цены на полимерпесчаные колодцы

Изделия продаются на рынке уже более десятилетия. Однако эти конструкции пока не сравнимы по популярности с железобетонными «конкурентами». При своих преимуществах, стоимость пока отпугивает покупателей. Современная актуальная цена на такой колодец с пятью кольцами – около 11 тыс. р.

Приобретается конструкция, как правило, по отдельным элементам:

крышка-люк – около 1 тыс. р.;
кольцо-конус – около 2 тыс. р.;
одно кольцо-стенка – около 1,2 тыс. р.;
основание – около 1,4 тыс. р.

Кроме того, цены на элементы отличаются у разных производителей. На стоимость влияет качество, используемые материалы, мощность предприятий. Например, изделия выпускают на маленьких узкопрофильных предприятиях и крупных фабриках по изготовлению пластиковых ёмкостей.

Особенности

Главный секрет колодца из полимерпеска кроется в сырье, использованном для его изготовления. Основу колодца составляет композитный материал, состоящий из нескольких полимеров с добавлением песка.

Изготовление этого материала осуществляется с привлечением сберегающих ресурсы технологий – отлив и прессовка происходит с использованием вторичного сырья. Например, использованных бутылок, упаковок и пакетов из полиэтилена, полипропилена и полистирола. В качестве армирующей основы применяется супесь – смесь песка (80%) и глины (20%) с размерами частиц не больше трёх миллиметров.

Компоненты смешиваются в специальном устройстве (экструдере) и превращаются в вязкую смесь напоминающую тесто. Из этой заготовки прессуются различные изделия – колодцы, тротуарная плитка, черепица. Причём прочность и тип изделия напрямую зависит от пропорции между супесью и полимерами.

Разогретая масса подаётся в форму и прижимается тяжёлым прессом до полного застывания. Старые колодцы подлежат вторичной переработке. Материал без проблем измельчается, переплавляется и прессуется заново.

Специалистами составлен внушительный список достоинств этого композитного материала, например:

Устойчивость материала к перепадам температур. Использовать полимерпесчаные изделия можно при температуре от -60 до +120 градусов.
Ярко выраженная морозостойкость – колодец выдержит до пятисот полных заморозок с последующим размораживанием.
Длительный срок эксплуатации. Материал не изменяет физических свойств в течение ста лет, а цвет изделия остаётся неизменным около тридцати лет.
Особая прочность. Изделия не теряют форму и не растрескиваются под давлением грунта или во время неаккуратной транспортировки.
Малый вес. Например, кольцо из полимерпеска диаметром в один метр весит всего 60 килограмм. Для сравнения, вес у аналогичного кольца из бетона составляет 700 килограмм.
Высокие гидроизоляционные свойства – изделия не впитывают влагу и не пропускают жидкости. По этой причине колодцы идеально подходят для водопроводов и канализаций.

Цена изделия определяется типом колодца и его размерами. Например, септик на два кубических метра стоит 20 000-25 000 рублей. А комплект из восьми колец для колодца обойдётся в 9 500 рублей. Сборный септик из двух ёмкостей на пять кубических метров, рассчитанный на семью из трёх человек, стоит от 58 000 рублей.

Полимерпесчаный колодец: виды, описание, правила монтаж, достоинства и недостатки

В составе систем дренажа, водоснабжения, наружной канализации и ливневки присутствуют различные колодезные сооружения. Раньше их обустраивали из дерева, потом из кирпича и железобетона. Но сейчас все больше стали применяться полимерные и композитные материалы.

Один из таких вариантов – колодец полимерпесчаный из сборных элементов. Чем он так хорош, можно ли его собрать своими руками?

Устройство и характеристики полимерпесчаного колодца
- Характеристики полимерно-песчаных изделий
- Особенности эксплуатации
- Где используются полимерно-песчаные резервуары?
- Устройство колодца из полимерпесчаного композита
- Плюсы и минусы такого колодца
Технология монтажа колодца из полимер-песка
- Подготовка: доставка деталей и земляные работы
- Укладка секций и врезка труб
- Завершение работ
Выводы и полезное видео по теме

Где можно использовать

Полимерно-песчаные кольца не рекомендуется применять для сооружения шахт питьевых колодцев. Это ограничение связано с тем, что пластик может выделять в воду вредные вещества. В основном изделия из полимерпесчаной смеси идут на изготовление кессонов, септиков, канализационных, технических или дренажных колодцев.

Фильтрующие

Такие колодцы устанавливают, если воду нужно не только собрать, но и очистить. Другое название фильтрующих колодцев — поглотительные. Вода из них просачивается в грунт, а не отводится. Поэтому при монтаже днище не устанавливают, а вместо него засыпают фильтрующий слой из щебня или гравия. Такие сооружения необходимы там, где нет возможности отводить стоки в водоем или централизованную канализационную систему.

Поворотные

Колодцы устанавливают в точке пересечения нескольких труб или на изгибе одной. Поворотная конструкция необходима для изменения направления движения потока жидкости или регулирования его размера и давления. Патрубки ставят в нижней части шахты.

Накопительные

Для сбора грунтовых вод и осадков устанавливают коллекторные (накопительные) конструкции, соединяющие отдельные дренажные, ливнеотводные или канализационные системы. Они нужны на участках, рядом с которыми нет водоема, оврага или канализации. Собранная вода пригодна для использования в хозяйственных и технических целях — для полива, мытья автомобиля и т.п.. В шахте можно поставить дренажный насос.

Перепадные

Для снижения скорости потока воды и перемены уровня залегания трубопровода устанавливают переливные (перепадные) колодцы, которые необходимы, например, на участках, где септик находится намного ниже уровня выхода канализации из дома. Их применяют также для обхода ранее проложенных подземных коммуникаций, например, водопровода, когда приходится опускать канализационные или дренажные трубы.

Смотровые

Эти колодцы необходимы для ремонта и обслуживания, вентиляции, а также для контроля состояния системы отвода стоков. В нижней их части устанавливают 2 патрубка с двух противоположных сторон и подключают трубы. В смотровые полимерпесчаные колодцы диаметром более 1000 мм может спускаться человек.

Советы по выбору и самостоятельному монтажу

Чтобы колодец прослужил длительный период времени, требуется:

правильно подобрать устройство;
соблюсти все правила монтажа конструкции.

Нюансы выбора

Чтобы правильно подобрать пластиковый колодец, необходимо учитывать следующие факторы:

модель колодца;
габаритные размеры устройства;
материал изготовления.

Полимерные колодцы изготавливаются двух видов:

монолитные конструкции отличаются более высоким показателем прочности при давлении на стенки;

Готовый полимерный колодец для канализации

сборные конструкции, в основе которых располагаются полимерные кольца для колодца определенного диаметра.

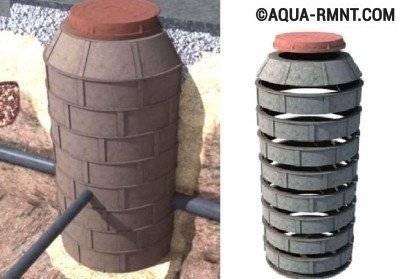

Колодец из отдельных полимерпесчаных колец

При выборе колодца также рекомендуется учитывать габаритные параметры. Особенно этот вопрос актуален при использовании монолитной конструкции.

Габаритные размеры колодца определяются в зависимости от назначения устройства и параметров канализационной системы.

Полимерные колодцы при сооружении канализационной сети частного дома могут устанавливаться:

для проведения ревизии системы. Должны располагаться в местах соединения/разветвления отдельных магистралей трубопровода, в местах соединения труб разных диаметров, а также в местах образования больших перепадов уровня. Размеры смотрового колодца зависят от количества подводимых магистралей и удобства пользователя;

Колодцы для проведения ревизии мест соединения трубопровода

Смотровые колодцы могут быть оснащены патрубками на производстве. Такие конструкции требуют тщательного подбора по всем параметрам. Также выпускаются колодцы, в которых установка патрубков производится самостоятельно.

дренажные, в которых предварительно очищенные стоки утилизируются. Конструктивная особенность дренажных колодцев – это отсутствие дна, которое заменяется слоями песка, гравия и иных дренирующих материалов;

Колодец для утилизации очищенных канализационных стоков

накопительный колодец используется в качестве сборной емкости канализационных стоков. Такой колодец подлежит периодической очистке.

Колодец накопительный

При выборе размеров дренажного и накопительного колодцев основным параметром является ежесуточное количество стоков.

Существенное значение имеет и разновидность материала, из которого изготовлен колодец:

поливинилхлоридные колодцы преимущественно используются при большом количестве в стоках агрессивных веществ. Изделия также отличаются минимальной горючестью;
полиэтиленовые конструкции устанавливаются в холодном климате или при постоянном использовании в холодное время года. Колодцы способны компенсировать давление грунта при низком температурном режиме;
полипропиленовые колодцы устанавливаются в районах с высокой плавучестью грунта. Конструкции могут выдерживать более высокие нагрузки на стенки, отличаются пластичностью и износоустойчивостью.

Правила монтажа

Инструкция по монтажу полимерного колодца практически не отличается от инструкции по установке колодцев, изготовленных из иных материалов:

на подготовительном этапе необходимо выкопать котлован и подвести к нему траншеи для укладки канализационных труб. Ширина и длина котлована должны быть с каждой стороны на 15 – 20 см больше устанавливаемого колодца;
дно котлована и подведенных траншей выравнивается и утрамбовывается. На дно укладываются песчаная и в случае необходимости гравийная подушки. При монтаже накопительной емкости своими руками дно котлована можно забетонировать. Это придаст резервуару дополнительную устойчивость;

Котлован для установки колодца

устанавливается колодец и производится подключение канализационных труб;

Монтаж и подключение колодца

При монтаже сборной емкости каждое отдельное кольцо герметизируется битумной мастикой или специальным герметиком.

Как правильно смонтировать сборный полимерпесчаный колодец, смотрите на видео.

производится обратная засыпка грунта. Перед выполнением засыпки емкость рекомендуется полностью заполнить водой. Это придаст дополнительную жесткость конструкции и позволит избежать деформации при засыпке;
устанавливается крышка. При желании колодец декорируется.

Закрытие и маскировка канализационного колодца

Использование полимерных колодцев значительно сокращает затраты на строительство канализационной системы. Полимерпесчаные конструкции практически не требуют дополнительного обслуживания.

Разновидности полимерных колодцев

В первую очередь все полимерные колодцы отличаются между собой размерами, что напрямую влияет на суточную утилизацию канализации. Кроме этого колодцы могут быть как со свободным доступом, так и без доступа вовсе. Что касается полимерных колодцев со свободным доступом, то они подразумевают собой беспрепятственное осуществление осмотра или ремонта, а для тех которые выпускаются без доступа обслуживание возможно только сверху.

Также полимерные колодцы отличаются друг от друга текстурой и назначением. Они могут быть следующие:

Гладкие одностенные;
Гладкие двухстенные;
Гофрированные одностенные;
Гофрированные двухстенные;
Комбинированные.

По предназначению они бывают:

Сборные смотровые колодцы – предназначены для обслуживания и технического осмотра ливневой или хозяйственной канализации.
Канализационные – применяются для контроля и получения доступа к канализационным трубам.
Ливневого типа – служат для собирания ливневых стоков.
Осадочного типа – используются для очистки сточных вод от выпадающих осадков.
Дренажные – используются в соответствующей системе в качестве соединительных и поворотных элементов.
Перепадные – используются для перемены уровня трубопровода. В свою очередь они бывают с вертикальной, ступенчатой и с разрезающим острием трубой.
Кессоны – предназначены для монтажа насосов, запорной аппаратуры или электрических устройств в глубине земли.
Коллекторные – служат для соединения канализационных, ливнеотводных или дренажных систем.
Телекомуникационные – служат для осуществления контроля за местами соединения кабелей и остального оборудования. Такие колодцы бывают сборные и сварные.

Полимерные колодцы в зависимости от выполняемых функций разделяются на следующие виды:

Поворотные;
Смотровые;
Ливневые;
Грязевые;
Накопительные.

Каждый из перечисленных видов отличается своими особенностями

Выбирая полимерный колодец, стоит обратить пристальное внимание на его назначение непосредственно перед покупкой

Поворотные колодцы служат для очищения труб и устанавливаются на отворотах, смотровые обеспечивают доступ к гидрокоммуникациям, а ливневые необходимы для отвода дождевой воды. Накопительные полимерные колодцы полностью заменяют выгребные ямы и не допускают проникновение неприятного запаха на участок, а грязевые очищают воду от грязи и осадков.

Для того чтобы определиться с количеством полимерных колодцев для определенной канализационной системы необходимо четко следовать СНиПу.

Кроме этого при приобретении полимерного колодца необходимо также позаботиться о наличии следующих функциональных деталей:

Полимерных люков, которые в основном используются для частных домовладений и мест с редко когда проезжающим транспортом;
Крышках – применяющихся для защиты колодца от проникновения грязи и мусора;
Горловинах – использующихся для сужения верха колодца, которые бывают центральными, а также смещенными;
Лестницах – применяющихся для быстрого доступа к колодцу;
Антипромерзающих воронках – служащих для предотвращения проникновения внутрь холодного воздуха;
Мусоросборных емкостей — необходимых для сбора мусора на внутренней поверхности.

Кроме этого полимерные колодцы бывают:

Из полиэтилена – они используются для таких канализационных систем как ливневая, хозяйственно-бытовая и общесплавная. Такие колодцы отличаются хорошей герметичностью, устойчивостью к коррозии, простотой установки и долгим сроком работы.
ИЗ полипропилена – пользуются огромной популярностью. Кольца этих колодцев имеют различные диаметры, а трубы бывают двухслойные и однослойные. Что касается двухслойных труб, то они имеют внешний гофрированный слой, который значительно увеличивает защиту изделия от воздействия неблагоприятных условий. Кроме этого гофрированные трубы отличаются более длительным сроком работы, экологической безопасностью, прочностью и простотой монтажа.
Полимерно-песчаные – этот вид материала появился на строительном рынке относительно недавно, поэтому еще не успел стать популярным. Такие колодцы производятся из композитного материала в состав которого входит пластик и песок. Отличаются такие колодцы высокой герметичностью, которая достигается за счет особенного соединения элементов.

Железобетон и полимерпесок: кто выигрывает?

Долгое время железобетон оставался единственным материалом для производства колодцев. Но его свойства далеко не идеальны. Сравним их с аналогичными характеристиками полимерпесчаного сырья.
