Сэндвич-труба для дымохода своими руками

Устройство сэндвич труб, их размеры и диаметры

Монтаж дымохода из сэндвич труб

Из самого названия понятно, что «модные» дымоходы состоят из нескольких слоёв, подобно сэндвич-пирогу. Здесь есть внутренний диаметр трубы и внешний. Между ними располагается минеральное волокно. Как правило, это базальтовая вата или другой негорючий минеральный утеплитель.

Внешние и внутренние гильзы труб изготавливаются из нержавеющей или оцинкованной стали. Толщина металла при этом может быть 0,5 или 1 мм. Это, безусловно, влияет на цену трубы и её долговечность. Нержавейка по всем своим характеристикам значительно превосходит оцинковку, так что, выводы делайте сами.

В последнее время стали пользоваться популярностью эмалированные сэндвич дымоходы. Специальная эмаль не только придаёт определённый эстетичный вид, но и прекрасно защищает металл от высокой температуры, конденсата и сажи.

Современные дизайнерские решения могут быть весьма эксклюзивными. Сегодня мы отходим от тех стереотипов, которые были на протяжении веков. Расположить и вывести дымоход сейчас можно практически как угодно: вертикально, горизонтально, под уклоном.

Для удобства монтажа подобных систем, в комплект к сэндвич трубам могут входить следующие комплектующие: зонты-оголовники, опорные консоли, стеновые крепления, различные хомуты, кольца и стяжки, углы и повороты, шиберы (задвижки) и тройники, потолочные и кровельные разделки, стартовые адаптеры и заглушки. Перечислять можно долго, одним словом – это «конструктор для взрослых»…

В зависимости от мощности установленного котла или печи, размеры сэндвич труб бывают разными. Здесь можно выделить следующие стандартные диаметры внутренних и внешних труб соответственно: 110/200, 115/200, 120/200, 130/200, 140/220, 150/220, 160/230, 180/250, 200/280, 250/310, 300/380. Все размеры, естественно в миллиметрах. Обычная длина одного элемента трубы – 1 метр.

Особенности эксплуатации ↑

Во время эксплуатации дымохода в его трубах так или иначе накапливается сажа, из-за чего уменьшается площадь полезного сечения, в результате могут быть воспламенения.  Минимум дважды за сезон следует дымоход чистить (см. Как прочистить дымоход). Для этой цели в его нижней части  должна быть предусмотрена дверка. Либо вся нижняя часть дымохода должна просто сниматься (т.н. стакан).

Монтировать сэндвич дымоходы —  работа не из простых. Она требует сосредоточения и терпеливого внимания. Как, впрочем, и любые работы с отоплением. Если вы решаете смонтировать дымоход собственными силами, надо отнестись к этой задаче ответственно. Необходимо также соблюсти все правила техники безопасности.

Частые ошибки и проблемы при установке дымоходов

Разберем наиболее частые проблемы, возникающие после монтажа. К слову, некоторые из них возникают не только при самостоятельной установке дымохода, но и у опытных мастеров.

  • Опрокидывание тяги. Это явление, при котором дымовые газы попадают обратно в топку, а через нее и в помещение. Причин возникновения проблемы может быть две: неправильно выбранная высота трубы или сильный ветер. И в первом и во втором случае может помочь установка дефлектора. Это простейшее устройство устанавливается на верхнем конце дымохода и создает дополнительное разряжение. Если установка дефлектора не помогла, придется удлинять трубу.
  • Разбалтывание труб дымоходов. Эта проблема особенно часто встречается при самостоятельном монтаже. Как уже говорилось ранее, любой дымоход нуждается, как минимум, в 2 кронштейнах. Но некоторые мастера считают, что одного в помещении вполне достаточно, ведь труба малых размеров. Это ведет к разбалтыванию внешней части дымохода, что чревато порчей всего дымохода. Решение проблемы очевидно: установить дополнительный кронштейн.
  • Конденсат на дымоходе и ближайших поверхностях. Эта проблема особенно актуальна для участка дымохода в чердачном пространстве, где появление дополнительной влаги грозит порчей кровли. Для того, чтобы решить этот вопрос достаточно устроить дополнительную теплоизоляции.

Ничего мистического в монтаже дымохода нет. При желании можно сэкономить значительные средства, сделав все расходники самостоятельно. Главное делать все качественно и соблюдать четкую последовательность действий.

Предварительные расчеты

Помимо сечения, вам следует также определить длину дымохода и правильное его расположение.

Расчет длины

Здесь существуют некоторые требования, ознакомимся с ними.

  1. Согласно тому же СНиПу, минимальная высота дымохода должна составлять 5 метров.
  2. Если кровельным покрытием в вашем случае является горючий материал, то дымоход должен возвышаться над коньком еще на 1-1,5 метра.
  3. Если же покрытие негорючее, то данная высота будет составлять минимум 0,5 метра.

Обратите внимание! Если имеют место пристройки к дому, высота которых превышает его высоту, то дымоход в обязательном порядке следует вывести выше именно этой пристройки

Месторасположение

  1. Если крыша плоская, то труба должна возвышаться над ней как минимум на 0,5 метра.
  2. Если дымоход находится менее чем в 1,5 метра от конька, то он должен возвышаться хотя бы на 0,5 метра над коньком.
  3. Если это расстояние колеблется в пределах 1,5-3 метра, то высота трубы должна равняться высоте конька.
  4. Наконец, если дымоотвод расположен дальше чем в 3-х метрах, то эта высота должна равняться с линией, проведенной в воображении от конька под углом в 10 градусов относительно горизонта.

Если все эти требования будут учтены, то монтаж дымоходной трубы будет выполнен правильно.

Требования к дымоходу для газового котла

Как произвести монтаж дымохода для газового котла, их конструктивные особенности и как произвести выбор правильного месторасположения. Узнать ответы на эти вопросы вы можете тут

О чем еще следует знать?

Монтаж конструкции должен начинаться от отопительного прибора и поэтапно подниматься вверх.
Различные инженерные коммуникации (такие, как электрическая проводка, газовый трубопровод и проч.) не должны касаться дымоотвода.
Нельзя, чтобы в конструкции были уступы.
Конструкцию следует защитить от воздействия атмосферных осадков. Для этого потребуется дефлектор либо же любое другое приспособление

При этом важно, чтобы такая защита не препятствовала свободному выпуску дымных газов.
Температура дымных газов, движущихся по каналу, не должна превышать 50 градусов.
При монтаже должны быть учтены все нюансы, касающиеся монтажа сэндвич-дымохода. Так, если крыша сделана из воспламеняющегося материала, а в качестве топлива применяется торф или древесина, то обязательно следует поставить улавливатели искр, которые обычно производят из металлической сетки с размерами ячеек в 0,5х0,5 сантиметра.
Отрезки трубы, которые под уклоном, не должны быть шероховатыми

Кроме того, площадь их поперечного сечения обязана как минимум соответствовать вертикальному.

Варианты соединения

Существует несколько способов соединения таких дымоходов:

  1. фланцевое;
  2. по конденсату;
  3. байонетное;
  4. по дыму;
  5. и, наконец, по холоду.

Обратите внимание! Конструкция собирается по дыму, чтобы полностью исключить проникновение угарного газа в помещение. А вот по конденсату, дабы конденсированная влага свободно текла по стенкам вследствие температурной разницы

Ежели установка дымохода сэндвич своими руками была произведена первым способом, то дымные газы не будут встречать никаких препятствий и благодаря тяге будут быстро выведены на улицу. Но если стыки при этом заделаны некачественно, то конденсат может проникнуть внутрь конструкции, что очень плохо скажется на базальтовом утеплителе. Во втором же случае внутренняя трубка устанавливается в раструб, поэтому влага никоим образом не сможет проникнуть внутрь. Но если будет хотя бы маленькая щель, то дым сможет попасть в помещение. Так какой из вариантов выбрать? Конденсированная влага вредит утеплителю, а дымные газы – человеческому здоровью. Выход очевиден: вне зависимости от выбранного способа все стыки и щели следует тщательным образом заделывать.

Обратите внимание! Внутренние трубы конструкции желательно ставить по конденсату, дабы он не попадал на стыки и не затекал. Также отметим, что даже с двумя слоями такие дымоходы требуют хорошей изоляции тех отрезков, которые являются наиболее пожаронебезопасными – речь идет о крыше, балках и перекрытии

Более того, сэндвич не должен быть использован для подключения непосредственно к отопительному прибору

Также отметим, что даже с двумя слоями такие дымоходы требуют хорошей изоляции тех отрезков, которые являются наиболее пожаронебезопасными – речь идет о крыше, балках и перекрытии. Более того, сэндвич не должен быть использован для подключения непосредственно к отопительному прибору.

Так, с технологией вы уже ознакомились. Теперь остается лишь приобрести все необходимые материалы (обязательно качественные, сертифицированные) и приступить к работе!

Технология изготовления и монтажа дымохода из стали

Технология изготовления и монтажа не отличается особой сложность: главное не допускать пробелов при изготовлении комплектующих. Или просто купить готовые, чтобы не беспокоится о возможном пропуске в шве сварки.

Инструменты и материалы

Требуются инструменты для создания креплений и подгонки металлических деталей и отводов:

  • Резиновая киянка
  • Шруповерт для крепления кронштейнов
  • Отвертка для затягивания хомутов на кронштейнах
  • Рулетка для замеров.

Из комплектующих вам понадобится:

  • Прямые трубы
  • Отводы под требующимися углами
  • Утеплитель
  • Трубы большего диаметра под гильзы
  • Детали для зонта
  • Может понадобиться переходник с котла на дымовую трубу
  • Кронштейны и хомуты для крепления трубы

Обращайте внимание на марку стали. Нужно, чтобы сталь была коррозионно устойчивой и огнеупорной

В идеале материал дымохода должен быть как можно более гладким внутри – это предотвратит появление сажи.

Переходники и другие вспомогательные элементы для дымоходов из стальных труб

Расчеты

Рассчитывать необходимый объем комплектующих нужно с помощью рулетки. Длина берется по оси будущей трубы. Все отводы измеряются так, будто планируются под 90 градусов. Недостающая часть учитывается потом при помощи повышающего коэффициента. После этого получившуюся длину трубы увеличивают на 10-20 %. Если планируется использовать покупные отводы, то считается необходимое количество поворотов. На этом расчет окончен, остается правильно собрать приобретённые детали.

Правила сборки и монтажа

Стальные детали нуждаются в кронштейнах. Минимальное количество – 2. Один устанавливается внутри помещения и один снаружи. Кронштейны устанавливаются в первую очередь. Далее выполняется монтаж трубы от котла к крыше. Последний отсек монтируется с уже закрепленным болтом.

Небольшой совет: окончательно затягивать хомута на кронштейнах лучше после того, как вся труба уже смонтирована. Это значительно облегчит процесс установки. Так же стоит отметить, что утепление трубы нужно производить сразу в процессе гильзования. То есть нужно соблюдать следующий порядок действий:

  • Выполняется отверстие в ограждении
  • Вставляется гильза, то есть труба большего диаметра
  • Через гильзу пропускается дымоход
  • Отсек дымохода соединяется с предыдущим
  • Пространство между гильзой и трубой заполняется утеплителем. При этом труба должна находиться строго по центру гильзы.
  • Продолжается монтаж дымохода.

Кронштейн для крепления дымохода к стене

Отступка ↑

Не все, во-первых, знают, что это такое. А между тем, собранному сэндвич дымоходу, который вы своими руками смонтировали, впрочем, как и всякому другому, отступка необходима.

Так называют пространство между дымовым каналом и стенкой. Величину же его следует выбирать в соответствии с данной таблицей.

Схема дымохода Сэндвич. Отступка

Если отступка получается в стенах, которые ее закрывают, следует устроить пару решетчатых отверстий  разными уровняминад печкою. Каждое из отверстие должно быть с площадью сечения как минимум 150 кв. см. В отступке закрытой пол должен быть выполнен только из негорючих материалов, а располагаться ему необходимо выше не менее чем на 7 см относительно пола помещения.

Дымоход в месте соприкосновения с домом

Преимущества и недостатки

В промышленных условиях для внутреннего слоя сэндвича используют нержавеющие изделия, а для внешнего – трубы из стали с цинковым покрытием. При этом внутренний контур покрывают теплоизоляцией и помещают внутрь внешнего цилиндра. В результате, функционирует такое сооружение довольно эффективно и качественно.

Установка дымохода из сэндвич изделий не занимает много времени и сил – со всеми работами можно справиться за день. Далее приведем ряд достоинств и недостатков таких труб.

Среди достоинств подобных конструкций можно назвать:

  • многозадачность – использовать такие трубы можно в постройках из любых материалов;
  • занимают минимум пространства;
  • удобство транспортирования;
  • сэндвич трубы может установить даже новичок в строительном деле, поскольку это очень просто и быстро;
  • лаконичный и приятный внешний вид;
  • противопожарная безопасность – это один из лучших вариантов дымовых труб по данному показателю;
  • имеющаяся стропильная система крыши не создает никаких препятствий для установки трубы сэндвич;
  • благодаря наличию нескольких слоев, в такой трубе скапливается намного меньше сажи и почти не образовывается конденсат, поэтому очистка ее требуется заметно реже;
  • сэндвич труба способна в полной мере защитить жильцов от влияния токсичных продуктов горения.

А вот недостатков у подобных конструкций очень мало, хотя они все же есть:

  • цена на сэндвич трубу довольно существенна;
  • оптимальный срок службы таких изделий составляет всего около 15 лет.

Если же вы хотите изготовить сэндвич трубу своими руками, то такой дымоход обойдется вам значительно дешевле, чем, скажем, сложенный из кирпича. При этом получится вполне надежный дымоход, а сложностей с установкой и сборкой возникнуть не должно.

Строительные нормативы

Дымоходы проектируются и монтируются в соответствии с СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Дымовые трубы должны соответствовать следующим требованиям:

  • Высота от устья до колосниковой решетки должна быть не менее 5 метров.
  • Внутренний канал не должен иметь суженных участков.
  • Высота над плоской кровлей – не менее 0, 5 м (лучше 1 м).
  • Высота оголовка при скатной кровле:
  1. При расстоянии менее 1,5 м от конька (парапета) – не ниже, чем на 0,5 м от конька.
  2. Если расстояние до конька от 1,5-3 м – не ниже уровня конька.
  3. Если расстояние до конька от более 3 м – высота не должна быть ниже линии, проведенной от конька под углом 10° к горизонтали (вниз от горизонтали).
  4. При расчетах следует учитывать не только высоту ближайшего к дымоходу конька, но и высоту самого высокого конька здания (или самой высокой части здания).

Трубы могут иметь наклонные участки под углом не менее 30° к вертикали, величиной сдвига трубы не более 1 м по горизонтали. Площадь сечения наклонных участков не должна быть меньше площади сечения горизонтальных участков.

Требования пожаробезопасности к дымоходам

Расстояние между наружной поверхностью кирпичных или любых других дымоходов (с утеплением) и конструкциями стен, перекрытий кровли должны составлять не менее 130 мм. Расстояние от конструкций до деревянной стены должно составлять не менее 260 мм.

Если дымовая труба в районе свеса кровли проходит близко от стропил, обрешетки и других горючих материалов, место прохода должно быть изолировано негорючими материалами.

Дымоход твердотопливных, дровяных и торфяных отопительных приборов в обязательном порядке должен иметь сетчатый искрогаситель с ячейкой размером не более 5×5 мм, если кровля имеет покрытие из горючих материалов (битумной черепицы, рубероида, ондулина) или на нее попадают листья. При монтаже дымохода в деревянном доме обязательно следует устанавливать искрогаситель.

Сила тяги и высота

Высота борова – основной параметр, определяющий силу тяги.

Другие факторы, влияющие на силу тяги:

  • Достаточное утепление трубопровода.
  • Гладкость стенок дымоходного канала.
  • Толщина слоя сажи на стенках.
  • Наличие оголовка или дефлектора (не мешающего свободному выходу дыма).
  • Подвод воздуха к топке.
  • Перекрытие канала задвижками, намерзшим на устье конденсатом или льдом.
  • Правильно подобранная величина внутреннего сечения.

Как выбрать диаметр

Диаметр внутреннего канала дымохода обязательно должен совпадать с диаметром выходного патрубка котла (информация из паспорта теплогенератора).

В СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» приводятся размеры сечения внутреннего канала в зависимости от мощности теплогенератора:

  • До 3,6 кВт – 140×140 мм (диам. не менее 158 мм).
  • 3,5-5,2кВт – 140×200 мм (диам. не менее 189 мм).
  • 5,2-7,0 кВт – 140×270 мм (диам. не менее 219 мм).

Конструктивные и технические особенности сэндвич трубы и сооруженных из нее дымоходов

Перед тем как разбираться в вопросе о том, как правильно собрать дымоход из сэндвич труб, стоит познакомиться с ключевыми особенностями и техническими характеристиками как основного материала, так и изготавливаемых из него конструкций, которые, как уже упоминалось выше, отличаются легкостью и простотой монтажа.

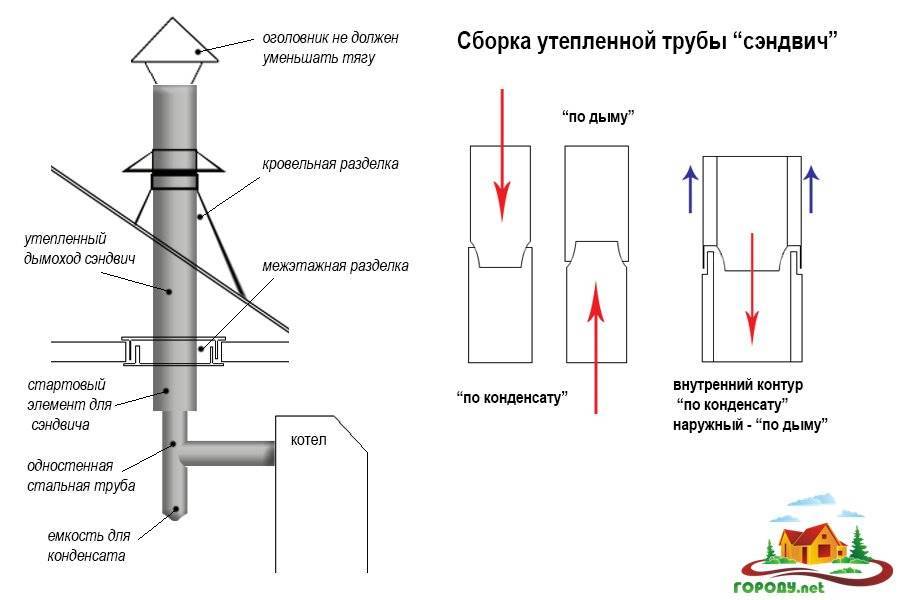

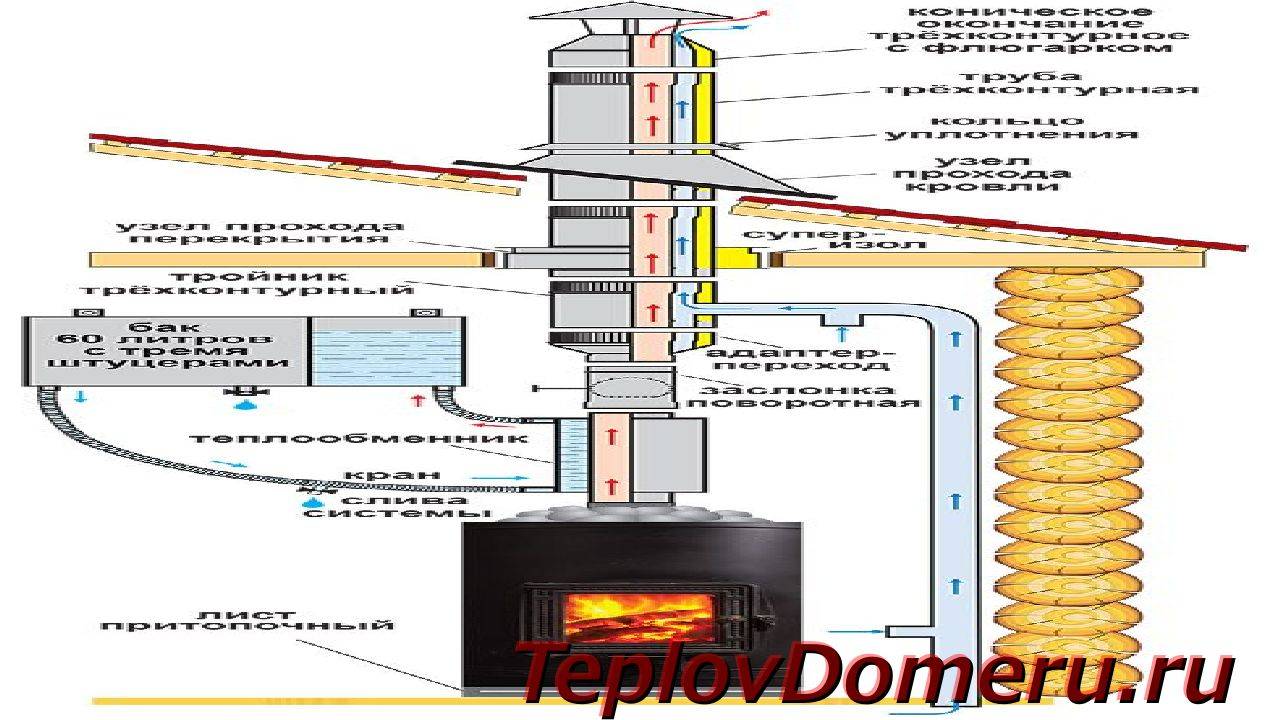

Схематический принцип монтажа дымохода сэндвич

Но несмотря на это, сооружения из сэндвич труб надежны, что обеспечивается за счет применения при их изготовлении сразу нескольких современных материалов, которые способны наделить готовое изделие отличными изоляционными и прочностными свойствами.

Из чего же конкретно делают сэндвич трубы для дымохода?

  • Во время их изготовления применяются 2 трубы, произведенные из высококачественного сплава стали. При этом диаметр внешнего изделия всегда значительно больше внутреннего.
  • Такая разница необходима для прокладки между изделиями теплоизоляционной прослойки, состоящей обычно из негорючей базальтовой ваты.
  • Наружная труба выполняет одновременно защитную и эстетическую функцию. Она предохраняет изделие от механического воздействия и, как следствие, повреждений. При этом она имеет привлекательный внешний вид.
  • Внутренняя труба характеризуется стойкостью к высоким температурам, ведь через нее проходят горячие потоки воздуха.
  • Теплоизоляционный материал, в свою очередь, призван компенсировать разницу температур, возникающую между обеими трубами.

Сэндвич-труба в разрезе

Утеплитель, смонтированный между трубами, может иметь разную толщину, которая зависит:

  • от эксплуатационной температуры и ее колебаний;
  • разницы в диаметре наружной и внутренней трубы;
  • размеров отверстия в печи, с которым соединяется дымоход.

Что касается принципа сборки, то монтаж дымохода из сэндвич труб также неразрывно связан с особенностями конструкции. Поэтому для крепления сооружения своими руками, с ними следует ознакомиться.

Чтобы сделать сэндвич трубу для дымохода самостоятельно, необходимо учесть, что крепежные элементы могут скрепляться между собой при помощи двух типов соединения, позволяющих производить монтаж с использованием:

  • концевых гофрированных элементов;
  • раструбного соединения.

Первый вариант позволяет осуществить сборку достаточно быстро, но для его применения придется приобрести специальный герметик, который стоит недешево. Второй же тип соединения сложней в исполнении за счет присутствия необходимости тщательной подгонки составляющих. Однако если все сделать верно, то монтаж получится более герметичный.

А теперь рассмотрим технические свойства и характеристики сэндвич труб при помощи таблицы.

Таблица 1. Дымоходы из сэндвич труб: размеры и технические характеристики.

Материал изготовления Внутренний слой сэндвич трубы в основном производят из оцинкованной стали, и об этом уже было сказано. А вот внешняя труба может быть выполнена также из меди, латуни, нержавеющей стали и некоторых других материалов. При этом от содержания легирующих составляющих, а также различных сплавов и толщины теплоизоляционного слоя зависит сфера применения трубы и цена
Оптимальная толщина утеплителя25-60 мм
Срок службыоколо 15-20 лет
Внутренний диаметр труб для дымоходовВарьируется в промежутке от 115 до 300 мм
Толщина используемой при изготовлении стали0,5-4 мм
Температурный режимСэндвич трубы выдерживают значительные колебания температур, при этом максимальное значение может достигать 90-95 градусов

Характеристики наиболее распространенных сэндвич труб среди потребителей

Критерии выбора

Для разных котлов отопления необходимо индивидуально подбирать тип высоколегированной нержавеющей стали сэндвич-дымохода. Продукты горения, накапливающиеся в трубе, могут содержать химически активные вещества:

  • сера;
  • серная кислота;
  • соляная кислота.

Температура отходящих дымов может значительно отличаться при использовании разных видов топлива. Все показатели отличаются по уровню воздействия на разные марки стали. Наиболее распространенные из них:

  • AISI Высоколегированный стальной сплав нержавеющей стали, стабилизированной титаном. Предельная температура использования 800 С. В среде, содержащей серу, подвергается коррозии.
  • AISI Стальной сплав высоколегированной нержавеющей стали, стабилизированный молибденом. Отличается устойчивостью к кислоте, не коррозирует, устойчив к воздействиям агрессивных веществ.
  • AISI Жаропрочный стальной сплав с повышенным содержанием хрома и никеля. Применяется при повышенных температурах до 1000С. Использование при 600С негативно сказывается на структуре и приводит к хрупкости.
  • AISI 409, AISI Плохо сопротивляется воздействию высоких температур и имеет низкую устойчивость к кислоте. Эта марка чаще других используется при изготовлении бюджетных моделей.

Детали сэндвич-дымохода

У неспециалиста отсутствует возможность определения марки стали визуальным путем. Единственным возможным способом проверки будет использование магнита. Сплав низкого качества будет его притягивать, а высоколегированный нет.

Хороший утеплитель обеспечивает изоляцию от воздействия высокой температуры и возгорания, поэтому стоит выбирать проверенных производителей. Такими являются Paroc, Isproc и Rockwool. Каменная вата используется при температуре до 600С. Толщина утеплителя составляет 25-50 мм и зависит от температуры восходящих дымов, показатели которой различаются исходя из вида используемого топлива. В дымоходах, выведенных на улицу, слой утеплителя должен быть максимальным.

Второй этап. Вывод дымоходной трубы

Эту процедуру можно выполнить одним из двух способов:

  1. через стену;
  2. через крышу.

Ознакомимся подробнее с каждым из вариантов.

Вариант №1: вывод через стену

В данном случае всю конструкции придется разобрать и закрепить так называемые посадочные для кронштейнов. После этого собирается внешний кронштейн, к нему крепится пара уголков, образуя «полозья» (так тройник можно будет беспрепятственно двигать в ходе установки, при этом ничего не будет застревать).

Сама стена закрывается листом фанеры толщиной в 1 сантиметр, а поверх шурупами крепится асбест. Далее устанавливается лист оцинкованной стали размерами в 12х20 сантиметров. В этом листе проделывается отверстие квадратной формы для вывода трубы, после чего он также крепится с помощью шурупов. В конце кронштейн покрывается специальным антикоррозийным лаком. В отверстие вставляется переходник, в нем проделывается отверстие, и затем на него надевается труба.

Также в сооружении дымоходов существует такое понятие, как уступка. Это пространство, обязательно оставляемое между поверхностью стены и трубой.

Таблица. Основные требования к уступке (ее еще называют отступкой)

Обратите внимание! Первый элемент конструкции нужно так рассчитать, дабы первая сэндвич-труба крепилась ко второй над уровнем разделки потолка. Это объясняется достаточно просто: самые пожаронебезопасные элементы нуждаются в визуальном контроле

Вариант №2: вывод через кровлю

Такая установка дымохода сэндвич своими руками тоже возможна. В таком случае берется лист стали и прикладывается к отверстию для вывода изнутри. Выводится дымоход и лишь затем лист фиксируется к кровле. При необходимости он дополнительно заводится под край.

Обратите внимание! Если крыша плоская, то труба, как уже отмечалось выше, должна быть выше нее минимум на 1 метр. А если высота будет превышать 120 сантиметров, то дополнительно ставятся растяжки с хомутами

В случае если крыша сделана из горючего материала, то ее дополнительно защищают от воспламенения. С этой целью дымоход оснащается гасителем искр.

Вывод дымоходной трубы

Место пересечения трубой наружной ограждающей конструкции – кровли или стены – следует правильно оформить. Рассмотрим оба варианта:

Через стену

Снаружи на стене необходимо закрепить кронштейн, к которому привинчиваются два уголка. Лежащий на уголках тройник удобно будет смещать из стороны в сторону – это потребуется при монтаже.

В самом дымоходе между деталями нужно закрепить специальные элементы, которые называются посадочными для кронштейна.

В проеме стены устанавливается гильза (ее еще называют разделкой), поставляемая в комплекте.

Она предназначена специально для организации прохода трубы через стены и перекрытия. Пространство между гильзой и стеной забивается минераловатным утеплителем.

Перед установкой трубы проем с наружной и внутренней стороны закрывается листами из негорючего материала, в которых проделаны отверстия для дымохода. После этого можно прокладывать сэндвич-трубу.

Труба по месту прохода через стену должна быть цельной, стыковать здесь отдельные элементы нельзя: все места соединений должны поддаваться визуальному контролю.

Через кровлю

Выпуск через кровлю оформляется посредством специального элемента – крышной разделки.

Ее конфигурация зависит от уклона крыши – его нужно указать при оформлении заказа.

Разделка устанавливается снаружи проделанного в кровле проема, в то время как изнутри он перекрывается листом из стали или прочих негорючих материалов с отверстием для прохода трубы.

После монтажа разделки на дымоходе фиксируют регулируемый фартук, который призван защитить все швы и места примыканий деталей от атмосферных осадков.

Правила вывода на крышу

Продолжить сборку отвода для дыма типа «Сэндвич» предстоит через кровлю. Есть такой элемент – крышная разводка (разделка). Эта специальная конструкция, которую нетрудно будет купить в специализированном магазине для реализации стройматериалов.

До того, как провести правильный выбор предстоит замерить угол, в соответствии с которым наклонена стропила.

  • После предварительного проведения разметки, в кровельной части проделывается отверстие. Его диаметр должен позволять трубе свободно входить и выходить.
  • Разделку по краям необходимо заправить либо под конек, либо под материал кровли. Фиксация листа под крышей проводится с внутренней стороны.
  • Теперь необходимо соединить с разделкой трубу для дымоотвода и установить фартук. Дымоход потребуется нарастить таким образом, чтобы он стал необходимой длины.

Заключительным этапом считается установка на трубу, как грибка, так и искрогасителя.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
