Сепаратор воздуха и шлама: очистка и защита системы отопления

Введение

Известно, что при запуске систем отопления большие проблемы вызывают остающиеся внутри воздушные полости и циркулирующие в потоке твердые частицы или шлам. Наличие воздушных полостей и пробок автоматически означает высокую концентрацию растворенных газов в воде, что может вызвать усиление процессов коррозии и эрозии, проблемы с кавитацией, снижение эффективности работы насосов, арматуры и теплообменников. Наличие газов в свою очередь стимулирует появление твердых частиц в теплоносителе. Оседая в местах с наименьшей скоростью, слои частиц резко снижают эффективность теплопередачи. Попадая в насосы и регулирующую арматуру, они быстро выводят оборудование из строя. Процессы коррозии под слоем отложившегося шлама трудно затормозить. Если учесть, что при периодической остановке систем на профилактику на дне трубопроводов оседают тонны частиц, этот процесс каждый раз создает новые источники язвенной коррозии.

Существующие в настоящее время методы и оборудование направлены в большей степени на обработку воды, поступающей в систему /1/

При этом иногда не принимается во внимание, что системы не могут быть идеально герметичными, газовые потоки внутрь систем могут быть достаточно большими даже в закрытых системах, а дегазация крупных и сложных систем может занимать продолжительное время. В этом случае, как и в случае запуска, проблемы могут возникать и при нормальном качестве воды подпитки

Можно отметить также, что в случае ошибок при проектировании или настройке, в некоторых областях систем могут появляться участки отрицательных давлений. В этом случае создаются условия для возникновения устойчивых потоков газа в систему.

Принято считать, что в большинстве случаев установка достаточного количества воздухоотводчиков обеспечит дегазацию систем в процессе работы. Чтобы оценить эффективность их применения напомним, что газы в системе находятся в трех состояниях: в виде полостей, пузырьков и микропузырьков и в растворенном состоянии /2/. Работа воздухоотводчиков связана в основном с первой формой, т.к. только появление в верхней части воздухоотводчика значительного объема газа приводит в действие механизм его удаления. Основная масса пузырьков и микропузырьков идущая в потоке просто не успевает подниматься в камеру воздухоотводчика. Поэтому воздухоотводчики должны размещаться в верхних точках системы, в местах локальных возвышений и на радиаторах. В сложных системах необходимо устанавливать большое количество этих приборов. При этом воздухоотводчик наряду с расширительным баком является одним из самых уязвимых элементов. Практически все различия в конструкциях и ценах связаны с разной степенью надежности и защищенности воздухоотводчиков от блокирования их пузырьками или разгерметизации при попадании внутрь спускового механизма частиц грязи.

В сложных системах с большим количеством воздухоотводчиков, установленных в труднодоступных местах трудно проверить качество их работы. Низкая цена (и иногда качество) воздухоотводчиков зачастую не компенсирует трудоемкость обслуживания и потери от возникающих проблем. Не удаленные вовремя воздушные полости могут снова поглотиться водой при изменении режима работы системы, дополнительно стимулируя коррозию. Вытекание воды или попадание воздуха внутрь при разгерметизации воздухоотводчика может быстро вывести из строя любую систему. Автоматические поплавковые воздухоотводчики удаляют воздушные пробки и пузыри по мере их появления в автоматическом режиме /3/. Воздухоотводчики этого типа обеспечивают лучшую герметичность и лучше защищены от блокировки и разгерметизации при попадании в них грязи.

Устанавливаемые внутри контура системы грязевики, как правило, оснащены сетками с крупными ячейками. В противном случае они быстро забиваются, и циркуляционный поток может быть полностью блокирован. Таким образом, можно считать, что внутри системы, как правило, отсутствуют устройства, которые выполняют процессы тонкой очистки теплоносителя от шлама и его количество может расти в результате химических реакций или отслоения отложений.

Устройство сепаратора для сбросных вод от непрерывной продувки

Сепаратор имеет несложное устройство, корпус его выполнен в форме вертикальной цилиндрической емкости, работающей под давлением. Исходя от допустимого давления, донышки корпуса выполняются плоскими либо эллиптической формы. Подвод продувочной воды в бак может иметь сплющенную форму либо круглое сечение.

Источник схемы: cotlomash.ru

Закручивание потока входящей горячей воды производится с помощью подачи ее на стенку бака-сепаратора, благодаря размещению внутри специальных направляющих приспособлений. Как правило, расход продувки на сепарационное устройство устанавливается не ниже 1% от паропроизводительности котлоагрегата.

В самом низу имеется дренажный штуцер для периодического освобождения сепаратора непрерывной продувки от шламовых загрязнений. Водяной уровень в баке поддерживают в автоматическом режиме регулятором поплавкового типа.

Как работает сепаратор воздуха для отопления

Для начала, чтобы понять, как работает сепаратор нужно определиться, что лежит в основе его принципа работы. Назвать это устройство фильтром тонкой очистки вряд-ли получится, у фильтра совершенно другие задачи, да и принцип работы немного иной. Фильтр имеет фильтрующий элемент, в процессе прохождения жидкости сквозь него он задерживает нерастворенные частицы того размера которого позволяет задержать сетка фильтра. Сепаратор, в отличие от фильтра работает в несколько этапов. По сути, в корпусе происходит одновременно несколько процессов. Сначала ламинарный поток преобразуется в множество вихревых потоков, которые меняют направление своего движения, пересекаются, меняют направление и даже идут навстречу друг другу. Дальше, в ходе этого смешения выделяются две составляющие – воздушно-газовая смесь и шлам. Первый выделенный из жидкости поток сначала преобразуется в туманное облако, а немного позже, когда тонкие стенки пузырьков лопаются от ударов друг о друга, газ образует один общий объем, который и отводится наружу через клапан. Шлам, также сбивается в более тяжелые частицы, но в отличие от газа постепенно опускается вниз, оседая на дно в виде осадка.

Проще говоря, работу сепаратора можно представить следующим образом – в корпусе происходит преобразование потока теплоносителя, в результате чего из него выделяется (сепарируется) воздушно-газовая смесь и осадок из нерастворимых частичек.

Автоматический воздухоотводчик.

Посмотреть цены на Автоматические воздухоотводчики

Скрыть

Хотелось бы сказать, что именно эта модель не похожа на те воздухоотводчики, которые повсеместно продаются на строительных рынках. Конечно, он предназначен, как и более бюджетные его «сородичи», только для одной задачи ‒ для удаления лишнего воздуха. Но вот внутренняя конструкция у него значительно лучше. Механизм вентиляционного клапана обеспечивает полное отсутствие течи воды. Специальная конструкция воздушной камеры гарантирует, что частицы грязи не попадут в воздухоотводчик. А вот увеличенный объем этой воздушной камеры предотвратит значительные колебания действующей системы отопления. И срок эксплуатации у него 30 лет, в отличие от всех его «собратьев», которые продаются на рынках и могут прослужить у вас максимум 1 год.

Но вывод пузырьков воздуха через автоматический воздухоотводчик будет гораздо эффективнее, если его использовать в специальном устройстве ‒ сепараторе.

Что такое и для чего нужен сепаратор молока

Сепаратор — механическое или электрическое приспособление, предназначенное для очистки козьего или коровьего молока и разделения продукта на фракции. Помогает устранить из сырья примеси и получить жирные сливки, применяется в изготовлении масла, сметаны и сыра. Представляет собой центрифугу, в которой разделение частиц происходит под воздействием быстрого вращения.

Для обработки в сепараторе молоко нагревают не более чем до 50 °С

До изобретения сепаратора в XIX веке сливки можно было получить только гравитационным методом или отстаиванием. Аппарат значительно упростил и ускорил производство молочных продуктов и практически полностью автоматизировал процесс.

Способы проникновения кислорода в систему

Неопытному человеку проще сделать вывод, что элементы системы отопления не слишком качественны, негерметичны, чем разобраться в истинных причинах появления газа в трубах.

Назовём основные способы попадания воздуха в систему:

  1. Кислород оказывается в трубах в виде микроскопических пузырьков, находящихся в толще воды. Когда вода становится горячей, воздух «убегает» из неё, превратившись в свободный газ. И чем больше нагревается жидкость, тем большее количество газа из неё выйдет.
  2. Воздух проникает через соединительные элементы (прокладки, воздухоотводчики).
  3. После ремонтных работ кислород может буквально «ворваться» в систему отопления.

Если говорить откровенно, полностью защитить отопительное оборудование от попадания кислорода нереально. Даже длительный простой системы приводит к тому, что воздуха в ней оказывается слишком много, и его приходится спускать.

Чтобы надёжно защитить трубы, фильтры и другие составляющие отопительной системы, необходим воздушный разделитель (сепаратор). Использование этого компактного приспособления помогает решить проблему «воздушного нашествия». А значит, вы избавитесь от шлама, который появляется из-за активности кислорода.

Для каких целей в систему отопления дома встраивают сепаратор шлама и сепараторы-деаэраторы


нарушения работы отопления вызванных насыщением теплоносителя воздухом и шламом довольно много. Но чаще всего видимыми признаками нарушения выступают:

  • Нарушение теплоотдачи батареи отопления – это может быть завоздушивание или создание воздушной пробки или оседание воздушных пузырьков на стенках радиатора. Такая воздушная прослойка мешает нормальному теплообмену и снижает эффективность работы прибора;
  • Мелкие пузырьки, как ни странно, очень негативно влияют на работу насосного оборудования. Представить себе как воздух мешает работать насосу нетрудно. Крыльчатка насоса постоянно находится в жидкости, вращаясь, создает поток, который дальше проталкивается по трубам. Если жидкость однородна, то электромотор работает стабильно с постоянной нагрузкой. Если в жидкости получается большое количество пузырьков, то и плотность будет неоднородной, насос будет работать рывками, что приведет к износу электромотора.
  • Пузырьки содержат не атмосферный воздух, большинство из них наполнены кислородом. И если человек без него не может обойтись, то резиновые изделия, пластик и уплотнители активно разрушаются ним. Также пагубно влияет кислород и на металл – в процессе реакции образуется зона коррозии, что может привести к нарушению герметичности системы;
  • Вода, подающаяся в систему отопления, не всегда проходит подготовку и обезжелезивание. Часто систему заполняют из местных источников, где вод может содержать как большие нерастворимые частицы, такие как вкрапления глины или песка, так и растворимые соли. Часто именно растворенные соли при нагревании образуют мельчайшие частички кальция и железа. Именно этот мусор и становится причиной засорения батарей и трубопроводов.

Установленный в систему сепаратор позволяет отделить эти вкрапления от жидкости и тем самым обеспечить безаварийную работу оборудования.

Важное значение Pall колец

В корпусе этих устройств находятся специальные приспособления – pall кольца. Вода соприкасается с поверхностью этих колец, а они притягивают к себе маленькие и более крупные воздушные пузырьки, находящиеся в ней. Чтобы уровень воды в разделителе был постоянным, а ликвидации воздуха ничто не мешало, в верхней части устройства установлен поплавковый воздушный клапан.

Изготавливаются воздушные разделители flamcovent в двух вариантах:

  1. Устройство с латунным корпусом и резьбовым креплением.
  2. Сепаратор воздуха со стальным корпусом, покрытым эмалью. Тип крепления – сварной или фланцевый.

Многоступенчатая система

Система с приборами воздухоудаления Чтобы избежать проблем образования воздушных пробок, еще на этапе проектирования автономной системы отопления, нужно предусмотреть один очень важный момент. Он основывается на многоступенчатой системе отвода воздуха из каждой группы приборов отопления отдельно. При этом для них необходимо использовать конкретные виды воздухоотводчиков в нескольких установочных местах. Например:

  • Для стравливания воздуха из теплообменника котла устанавливают автоматический воздухоотводчик непосредственно на котле.
  • Для каждого коллектора устанавливают свой местный воздухоотвод.
  • Каждый радиатор обустраивают своим ручным краном Маевского.
  • Для стояков нужно применять специальные воздухоотводы, которые необходимо планировать для установки в самых высоких точках.

Сепараторы с магнитными ловушками

Сепараторы Пневматекс с магнитными ловушками (DN 20 – DN 400 мм) улавливают нерастворимые примеси железа в воде намного эффективней, чем обычные сепараторы. Стержень (стержни) с мощным магнитом вставляется снизу снаружи в гильзу сепаратора и вынимается перед операцией вымывания шлама без нарушения герметичности системы. Магнитный стержень отделен стенками гильзы от воды и не требует очистки или защиты от коррозии. Гильза сделана из немагнитного материала, поэтому магнитные частицы быстро оседают вниз и затем шлам смывается через вентиль. Для эффективного вымывания вентиль смещен от центра (создание вихревого эффекта). Сепараторы с магнитными ловушками содержат также обычные сепарирующие элементы и обладают всеми свойствами дегазации и удаления немагнитных частиц, как и у обычных моделей сепараторов.

Flamco

Оборудование Flamco для систем отопления, водоснабжения и кондиционирования. Каталог продукции Flamco: расширительные баки, сепараторы воздуха и приемные воронки.

В 1950-х годах компания первой представила на рынке отопительную систему закрытого типа, которая основывалась на применении расширительного бака Flexcon. Изначально модельный ряд был небольшой и скромный. Вскоре он невероятно расширился, а сегодня более 30 млн. баков от Flamco установлены по всему миру.

Компания производит:

  • расширительные баки с мембраной (расширительной/сменной);
  • сепараторы воздуха;
  • установки поддержания давления;
  • воздухоотводчики;
  • приемные воронки;
  • аксессуары.

Преимущества продукции Flamco

  • Роботизированное производство — минимизирует человеческий фактор и повышает качество изделий
  • Покраска до сборки — исключает возможность возникновения коррозии на защемленной кромке
  • Широкая продуктовая линейка — от воздухоотводчиков до АУПД
  • Разнообразие типоразмеров — объем расширительных баков может варьироваться от 2 до 12 500 л.

Три типа баков Flamco

  • баки с диафрагмой, зафиксированной для использования в быту и небольших коммунальных системах;
  • баки со сменными диафрагмами;
  • автоматические расширительные системы, которые управляются с помощью компрессоров и применяются в больших системах отопления, охлаждения или кондиционирования.

Если воздух попадает в систему отопления, это оказывает крайне негативное воздействие на ее работу. Компания предлагает три варианта решения данной проблемы:

  • поплавковые воздухоотводчики Flexvent — предназначаются для местного удаления воздуха, к примеру, в радиаторах;
  • воздушные сепараторы Flamcovent — используются для удалении воздуха из всей системы отопления. Компания запатентовала уникальный метод PALL колец, который является принципиально новым в сфере удалении воды и газов и обеспечивает высокие результаты;
  • сепараторы Flexair — целесообразно использовать в трубопроводах, по которым жидкость двигается на чрезвычайно высокой скорости.

http://www.flamco.co.uk

Воздушные сепараторы. Сортирование измельченного материала

Разделение, или сортирование, измельченного материала по крупности зерен производят либо при движении его в воздушном потоке, либо в движущейся струе воды.

Наиболее распространена воздушная классификация, которую проводят в воздушных сепараторах-аппаратах, работающих по принципу использования центробежных сил, а также сил тяжести.

Различают три типа воздушных сепараторов:

  1. Центробежно-воздушные, или механические, в которых воздушный поток замкнут внутри самого сепаратора.
  2. Воздушно-проходные, или пневматические, с проходным воздушным потоком.
  3. Вращающиеся, с проходным воздушным потоком.

Центробежно-воздушный сепаратор (рис. 1) состоит из двух конусов, концентрически вставленных один в другой. Во внутреннем конусе 1 на центральном валу расположены крыльчатка вентилятора 5, тарелка 4 и центробежное лопастное колесо 3.

Продукт подается из мельницы на быстро вращающуюся тарелку 4 и отбрасывается центробежной силой к стенке конуса. Вентилятор, расположенный над тарелкой, создает направленный кверху воздушный поток. Частицы материала увлекаются воздухом и проходят через колесо 3, где отделяются мелкие частицы; затем частицы попадают в кольцевое пространство между конусами. Более крупные частицы, не выпавшие под действием силы тяжести, отбрасываются к стенкам внутреннего конуса и удаляются через патрубок 8 в мельницу на повторный размол.

Мелкие частицы сползают по стенкам наружного конуса 2 и удаляются в качестве готового продукта через патрубок 7.

Воздух, освобожденный от частиц материала, возвращается через зазоры между поворотными створками 6 во внутренний конус сепаратора и таким образом совершает замкнутый цикл.

Сепараторы с проходным воздушным потоком выгодно отличаются от механических сепараторов отсутствием вращающихся частей. В самом сепараторе отделяются только более крупные частицы, а готовый продукт удаляется в отдельном циклоне, причем вентилятор устанавливают вне сепаратора.

Наиболее простой и распространенный сепаратор этого типа (рис. 2) состоит из двух конусов, образующих две разделительные камеры-внутреннюю и кольцевую.

Продукт размола поступает в воздушном потоке по трубе 1 со значительной скоростью (15-20 м/сек) и попадает в кольцевое пространство между внутренним конусом 2 и наружным 3. Здесь скорость потока снижается до 4-6 м/сек, благодаря чему из него под действием силы тяжести выпадают наиболее крупные твердые частицы. Далее поток огибает верхний край внутреннего конуса и проходит через направляющие поворотные лопасти (створки) 4, которые придают ему вращательное движение.

Интенсивность отделения частиц зависит от положения лопаток. Если лопатки поставлены тангенциально, то выпадение частиц во внутреннем конусе происходит главным образом под действием центробежной силы, если же они поставлены радиально, то осаждение происходит за счет инерционных сил, при изменении направления движения. В наружном конусе выпадают более крупные частицы, которые через патрубок 6 направляются обратно в мельницу. Продукт тонкого помола выходит вместе с воздухом через трубку 5 и направляется в циклон, где он отделяется от воздушного потока.

Вращающиеся сепараторы с проходным воздушным потоком изготовляют в виде ряда пластин (створок), укрепленных на угольниках и вращающихся вместе с мельницей, или в виде нескольких дисков с лопатками, вращающихся в горизонтальной плоскости, которые устанавливают непосредственно над мельницей (так называемые турбинные сепараторы).

А.Г. Касаткин Основные процессы и аппараты химической технологии (Глава XVIII. Измельчение, грохочение и дозирование твердых тел / Тонкое измельчение)

Воздушный сепаратор А1-БДК-2,5

МУКОМОЛ ООО | Арзамас, Нижегородская область

Предназначен для разделения продуктов шелушения крупяных культур — отбора лузги и мучки, контроля крупы и лузги. Устанавливается в шелушильных отделениях заводов по производству круп.Технические характеристикиПоказатель Величина Единица измеренияПроизводительность: выделение лузги и мучки из продуктов шелушения риса 2 т/чконтроль …

В наличии

12 мая 2021

Рекомендации по монтажу

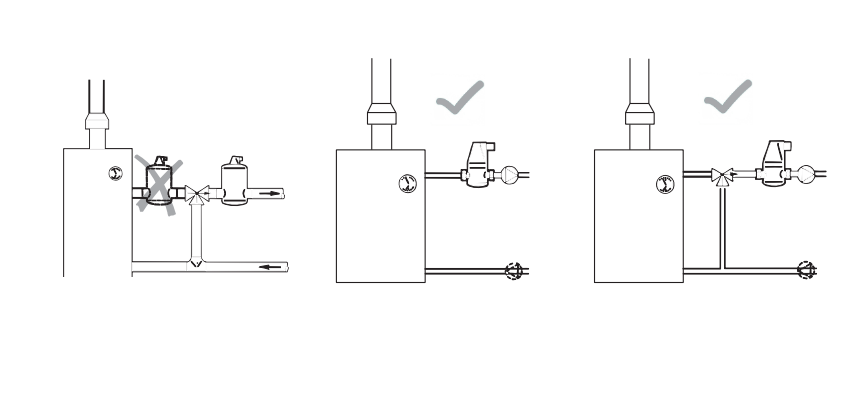

Требования к установке сепаратора в отопительной системе.

Сепаратор воздуха и шлама устанавливается на подаче сразу после котла. Как уже было отмечено выше, наибольшее количество пузырьков высвобождаются из воды при ее нагреве в котле. Если их не удалить сразу, они растворяться в остывающей воде.

Прибор устанавливается перед циркуляционным насосом. Таким образом исключается попадание пузырьков воздуха в корпус насоса, что в свою очередь снижает износ деталей насоса.

Сепараторы Flamcovent

Сепаратор газовый в Самаре

Новые Технологии | Самара

… :Расчет и проектирование газовых и воздушных сепараторов по техническому заданию (ТЗ) заказчика.Изготовление сепараторов , отвечающих всем требованиям ТЗ Заказчика и действующим нормативным документам.Отправку сепараторов , с использованием оптимального способа доставки.Основные характеристики газовых сепараторов :рабочая среда – воздух, пар …

1 руб./шт.

Под заказ

27 января 2020

Зерновой сепаратор ЛУЧ ЗСО

ОЛИС ООО | Нижний Новгород

… Преимущества: Ситовой сепаратор тихоходный, не вызывает шума, вибрации и динамических нагрузок на перекрытия. Воздушный сепаратор с замкнутым циклом воздуха, что не требует дополнительной установки вентилятора и циклона, а также исключает выброс запыленного воздуха в атмосферу. Надежность зернового сепаратора обеспечена простотой …

В наличии

17 мая 2021

Строительство элеваторов

Мы выстраиваем взаимовыгодное сотрудничество с приоритетом долгосрочных отношений с заказчиками в плоскости предоставления широкого спектра услуг: от проектирования и строительства до ввода объекта в эксплуатацию и послегарантийного обслуживания объектов.

Сепараторы с магнитными ловушками

Сепараторы Пневматекс с магнитными ловушками (DN 20 – DN 400 мм) улавливают нерастворимые примеси железа в воде намного эффективней, чем обычные сепараторы. Стержень (стержни) с мощным магнитом вставляется снизу снаружи в гильзу сепаратора и вынимается перед операцией вымывания шлама без нарушения герметичности системы. Магнитный стержень отделен стенками гильзы от воды и не требует очистки или защиты от коррозии. Гильза сделана из немагнитного материала, поэтому магнитные частицы быстро оседают вниз и затем шлам смывается через вентиль. Для эффективного вымывания вентиль смещен от центра (создание вихревого эффекта). Сепараторы с магнитными ловушками содержат также обычные сепарирующие элементы и обладают всеми свойствами дегазации и удаления немагнитных частиц, как и у обычных моделей сепараторов.

Где купить

Среди отечественных предприятий, занимающихся выпуском готовых гидрострелок, является новосибирская компания ТМК Гольфстрим.

Здесь производят гидравлические распределители из высокоуглеродистой стали толщиной 3 мм.

Простые приборы с 4 патрубками стоят от 3,1 тыс. руб. (до 50 кВт). Аналогичное устройство до 100 кВт будет стоить почти 4 тыс. руб.

Есть модели, совмещённые с коллектором. Такой комплект на три контура обойдётся в 6,8 тыс. руб. Пятиконтурный – 9,3 тыс. руб. Среди продукции есть и мощное котельное оборудование. Например, стрелка DN100, рассчитана на работу до 500 кВт будет стоить 25 тыс. руб.

Связаться с организацией можно по телефону +7 913-953-16-80.

Многие другие производители также занимаются выпуском гидрораспределительного оборудования (только цены значительно выше):

  • итальянская фирма Immergas;
  • Аристон;
  • Meibes и другие.

Как работает электрический сепаратор для молока

Принцип действия молочного сепаратора очень простой и основан на использовании центробежной силы. При вращении более тяжелая водянистая часть сырья уходит на периферию прибора, а легкие жировые фракции собираются в центре. Подробная схема работы выглядит так:

  1. Молоко из загрузочной чаши сепаратора поступает в барабан, вращающийся со скоростью в среднем 10000-14000 оборотов в минуту.
  2. Через специальные отверстия сырье стекает к тарелкам и подвергается воздействию центробежной силы, в результате чего проходит по вертикальным желобкам разделителей.
  3. Между тарелками молоко распадается на жирные сливки и жидкую сыворотку, потоки которых поступают вверх по барабану параллельно друг другу.
  4. Фракции по разным распределительным каналам выводятся в специальные резервуары для готового продукта.

Большинство современных молочных сепараторов позволяют вручную регулировать жирность сливок. Настройка происходит за счет изменения свободного пространства рядом с центром вращения. Чем оно меньше, тем выше процент жирности.

Бытовой молочный сепаратор рассчитан в среднем на 5-10 л сырья

Принцип действия сепаратора-молокоочистителя

Помимо агрегатов, позволяющих разделить молоко на фракции, существуют модели для освобождения сырья от механических примесей — частиц корма, грязи, соломы, волос. По устройству и принципу действия сепараторы-молокоочистители практически не отличаются от обычных. Схема работы выглядит так:

  1. Молоко заливают в барабан, откуда оно поступает во внутренний стояк с конусообразными дисками.
  2. Механический или автоматический агрегат приводят в действие, и тарелки начинают вращаться.
  3. Под воздействием центробежной силы плотные частицы отлетают к краям и оседают на стенках устройства.
  4. Очищенное сырье смещается к центру и по желобу стекает в специальный резервуар.

Назначением сепаратора-молокоочистеля обусловлено его главное отличие от обычных устройств — пониженная мощность. Для отделения плотных примесей обычно не требуется высокая скорость вращения тарелок. Диски развивают в среднем всего около 4000 оборотов в минуту. Для сепарации сливок этого недостаточно, а вот мусор и отмершие клетки вымени на такой скорости отсеиваются хорошо.

Принцип работы сепаратора-нормализатора для молока

При обработке в обычном сепараторе коровье или козье молоко разделяется на сливки и так называемый обрат, или водянистую обезжиренную фракцию. Некоторые модели устройств оснащаются нормализатором. Он отвечает за подмешивание определенной части готовых сливок к обрату. Схема действия прибора:

  1. Сырье поступает из барабана непосредственно в сепаратор, где происходит разделение на фракции.
  2. Оператор устройства задает нужный процент жирности готовых продуктов.
  3. Агрегат в ходе работы подмешивает часть выделенных сливок к водянистому обрату до достижения заданных показателей.
  4. Готовая продукция по отдельным трубопроводам поступает в специальные резервуары.

Молоко на выходе из устройства является уже нормализованным и не требует дополнительной обработки.

Нормализованное молоко из сепаратора обладает однородной структурой без хлопьев

Принцип работы сепаратора воздуха

Сепараторы Flamcovent (Нидерланды)

Конструкция сепаратора воздуха Flamcovent.

Основу конструкции сепараторов от голландской компании Flamcovent составляют PALL-кольца из нержавеющей стали. Проходя через корпус сепаратора, поток теплоносителя замедляет свой ход, при этом мелкие пузырьки воздуха «приклеиваются» к стенкам PALL-колец. Далее мелкие пузырьки собираются в более крупные и поднимаются в воздушную камеру конической формы, где выпускаются наружу через спускной клапан. Снижение скорости потока теплоносителя позволяет крупным пузырькам легко всплывать наверх.

Внешний вид и принцип работы PALL-колец. Один сепаратор в зависимости от модели может содержать от 115 до 4 000 таких колец.

Важно! Если скорость потока теплоносителя превышает 1,5 м/с, это сказывается на эффективности сепаратора. Увеличивается турбулентность и пузырьки просто не успевают «прилипать» к поверхности PALL-колец

Сепараторы Reflex Exair (Германия)

Основу конструкции немецкого сепаратора Reflex Exair составляет особая сетка, которая расположена на пути следования потока теплоносителя. Конструкция сетки не влияет на гидравлические показатели системы, т.к. практически не создает потери давления в продольном направлении. Сетка уменьшает турбулентность, что позволяет микропузырькам подниматься наверх в воздушную камеру.

Конструкция сепаратора Reflex Exair (Германия).

Объемная воздушная камера создает своего рода барьер между теплоносителем и воздухоотводным клапаном. Камера предотвращает попадание в клапан частиц различных загрязнений. Возможны различные способы подсоединения к системе: резьба, фланец, сварка (от ¾ до DN 300).

Сепараторы SpiroVent (Нидерланды)

Основу конструкции голландского сепаратора SpiroVent составляет медная трубка с медной сеткой. Сетка уменьшает турбулентность, что позволяет остановить микропузырьки любого размера. Далее пузырьки поднимаются вверх и отводятся из системы через автоматический воздухоотводчик.

Конструкция сепаратора микропузырьков Spirovent.

Примечание! Как правило, сепараторы воздуха для отопления, помимо функции удаления воздуха, также выступают в качестве грязеуловителей. Циркулирующие по отопительной системе ржавчина, накипь, окалина, песок и другой шлам оседают в нижней части корпуса сепаратора и в дальнейшем сливаются через кран. Некоторые сепараторы оснащаются магнитом, который притягивает частицы с содержанием железа.
