Установка и подключение водонагревателя Термекс своими руками: электросхема и подводка к водоснабжению

Инструкция по устранению неполадок

Ремонт бойлера Аристон состоит из ряда действий, которые нужно выполнять последовательно. В первую очередь перед проведением манипуляций необходимо определиться с конкретной проблемой. Например, если требуется заменить предохранительный клапан, термостат или реле, проводить демонтаж прибора нет необходимости. Разбирать устройство и сливать воду нужно во время профилактики или замены сгоревшего ТЭНа. Разборка осуществляется в несколько этапов:

  • сначала нужно отключить изделие из сети;
  • слить воду;
  • демонтировать фланцы, чтобы подобраться к внутренней части.

Это стандартные манипуляции, которыми нельзя пренебрегать. Были неоднократные случаи, когда домашние мастера, забыв отключить устройство из электросети, получали удары тока разной тяжести. Обесточив прибор, можно начинать его демонтаж:

  1. Открутить крышку, закрепленную винтами.
  2. Сфотографировать расположение проводов и болтов, чтобы во время сборки ничего не перепутать.
  3. Аккуратно отсоединить трехжильный кабель. Первые два провода — фаза и ноль — подключаются к термостату. Затем последний нужно аккуратно вынуть.
  4. После можно приступать к сливу жидкости.

Монтаж водонагревателя с накопителем

Прежде всего, необходимо выбрать место, где вы будете устанавливать электроприбор

Критериев несколько, распределим их по важности:

  1. Наличие рядом водопроводных труб. Монтаж накопительного водонагревателя не должен осложняться прокладкой длинных систем водоснабжения.
  2. Безопасность эксплуатации зависит от того, насколько правильно выполнено подключение электрического водонагревателя к сети 220 вольт. Желательно выделить отдельную силовую линию на индивидуальном групповом автомате.
  3. Возможность врезки в существующую систему горячего водоснабжения таким образом, чтобы нагретая вода не попадала в общедомовую систему. Этот вопрос не относится к индивидуальному жилищу.
  4. Наличие прочной стены, на которую возможна безопасная установка бойлера своими руками.

Чаще всего, целесообразна установка водонагревателя в ванной комнате. Там и водопровод проложен, и горячая труба, и основная точка потребления. При этом могут возникнуть две проблемы:

  • Подключение водонагревателя к электросети, для ванной комнаты не самое удачное решение. Однако если выполнить все меры безопасности, такой проект возможен.О том, как правильно подключить бойлер к электросети в помещениях с повышенной опасностью, рассказывают Правила устройства электроустановок (ПУЭ). В общих чертах: коммутационные устройства (розетки, автоматы) должны быть за пределами ванной комнаты, не допускается одновременного касания естественно заземленных предметов (металлические трубы, душевой поддон и прочее) и электроустановок. Ну и заземление должно быть выполнено согласно требованиям Правил.Наличие УЗО не обсуждается, подключение накопительного водонагревателя  без него недопустимо в принципе.Как заземлить водонагреватель в квартире, если в щитке нет «земли», а только «нейтраль»? При системе заземления TN-C, подключить электрический бойлер без доработки схемы невозможно. Придется организовывать «землю» самостоятельно. Для этого необходимо провести проводник (например, арматуру) по стояку или наружной стене до физической земли (грунта), и организовать заземление в палисаднике. Если же схема установки бойлера не позволяет организовать заземление, можно пользоваться им в два этапа. Сначала нагрев воды, затем отключение от сети (физическое: буквально выдернуть из розетки) и открываем кран.
  • Второй вопрос — крепление на стену. Монтаж накопительного водонагревателя своими руками возможен, для этого есть масса способов. Проблема может быть в качестве стен. Блоки санузлов в типовых квартирах представляют собой бетонные конструкции со стенами толщиной 5–8 см. 60–100 килограммовая бочка бойлера просто упадет, какие бы качественные анкера вы не применяли. Оптимальный вариант: сверлить стену насквозь (в туалет или вентиляционный канал), и крепить не на стандартные анкера, а на болты через стальную пластину (или водостойкую фанеру) с тыльной стороны стены.Проникнуть в вентиляционный канал несложно, а если за стеной шахта со стояками канализации — вопрос решается просто и эстетично.

Разумеется, если есть капитальная стена — такой вопрос не стоит. Загоняем анкера длиной 120–150 мм, и можно вешать хоть 300 кг.

Далее врезаемся в систему водоснабжения. Типовая схема подключения бойлера к водопроводу выглядит так:

В магистрали, идущие от стояков к потребителю (кран, смеситель), врезаются тройники и вентили к бойлеру. Между врезкой и стояком обязательно вторые запорные кран. Система работает следующим образом: перекрываем вентиль после горячего стояка, открываем запорный вентиль горячей воды. Пользуемся бойлером, нагретая вода не идет в общую систему.

Если надо воспользоваться централизованным горячим водоснабжением — перекрываем запорные вентили к бойлеру, краны от стояка открыты.

Устройство

Для эффективного устранения неполадок полезно будет вначале познакомиться с устройством бойлеров Термекс. В конструкции можно выделить следующие составные части:

Температурный датчик. С его помощью владелец может в любой момент узнать, какую температуру имеет теплоноситель в баке. Часто он выполнен в виде шкалы со стрелкой или цифрового индикатора. Это приспособление делает более удобным эксплуатацию бойлера. Даже если этот датчик выйдет из строя, это не скажется на работе самого прибора. Правда, в этом случае пользователь уже не сможет узнать, до какой температуры нагреется вода. Теплоизоляция. Ее наличие позволяет в течение долгого времени сохранять нагретую воду. Этот элемент никогда не сломается. Шланг для слива горячей воды. Он относится к тем элементам, которые обычно не доставляют проблем владельцу. Наружная оболочка корпуса водонагревателя. Это часть может быть изготовлена из разных материалов — металла, пластика или сочетать оба варианта. Целостность внешней оболочки корпуса может быть нарушена лишь в том случае, если прибор случайно упадет или же сам владелец несет ему повреждения. Внутренний бак. Обычно его делают из нержавеющей стали. Ввиду малой толщины его легко может поразить коррозия, что также может стать причиной его выхода из строя. Но если обеспечить регулярное техобслуживание, то на протяжении долгого времени он не создаст владельцу проблем.

ТЭН. Этому элементу отводится определяющая роль в работе устройства, так как он осуществляет нагрев жидкости. Причем более мощным моделям требуется меньше времени для нагрева воды. В виду того, что он постоянно эксплуатируется и подвергается воздействию коррозии, именно с ним связаны наиболее частые выходы из строя водонагревателей. Магниевый анод. Для него выделено место около нагревательного элемента. Основное его назначение заключается в защите бака и ТЭНа от коррозии

Очень важно следить за его состоянием и при необходимости менять на новый. Шланг для подачи холодной воды

Термостат для водонагревателя Термекс. Благодаря ему жидкость в приборе нагревается в автоматическом режиме. Выделяют несколько типов термостатов: стержневые, капиллярные электронные

Хотя на рынке встречаются модели разного исполнения, все же в них используется один и тот же принцип работы. Температурный датчик постоянно следит за тем, какую температуру имеет жидкость. В зависимости от этого параметра он посылает сигналы термореле, которое начинает замыкать или размыкать цепь питания ТЭНа. Чаще всего в конструкции водонагревателя предусмотрено два термостата: первый контролирует нагрев воды, второй же следит за состоянием первого. Особенностью дорогих моделей является наличие трёх термостатов, причем задача третьего заключается в контроле исправности ТЭНа. Вышедший из строя термостат нельзя отремонтировать, поэтому его меняются на новый. Изолирующие прокладки. Они необходимы для уплотнения и защиты от электричества. Этот элемент в случае выхода из строя тоже должен меняться. Электронные схемы контроля и управления.

Выделяют несколько типов термостатов: стержневые, капиллярные электронные. Хотя на рынке встречаются модели разного исполнения, все же в них используется один и тот же принцип работы. Температурный датчик постоянно следит за тем, какую температуру имеет жидкость. В зависимости от этого параметра он посылает сигналы термореле, которое начинает замыкать или размыкать цепь питания ТЭНа. Чаще всего в конструкции водонагревателя предусмотрено два термостата: первый контролирует нагрев воды, второй же следит за состоянием первого. Особенностью дорогих моделей является наличие трёх термостатов, причем задача третьего заключается в контроле исправности ТЭНа. Вышедший из строя термостат нельзя отремонтировать, поэтому его меняются на новый. Изолирующие прокладки. Они необходимы для уплотнения и защиты от электричества. Этот элемент в случае выхода из строя тоже должен меняться. Электронные схемы контроля и управления.

Именно из вышеописанных элементов состоят все накопительные нагреватели, выпускаемые под маркой Термекс . Следует сказать, что подобную конструкцию имеют и проточные приборы, однако они лишены накопительного бака и имеют ТЭН увеличенной мощности.

Водонагреватель проточный электрический что это такое

Проточный водонагреватель – это компактное устройство, позволяющее нагревать воду непосредственно перед подачей в кран, без накопления в емкости. Наибольшую популярность получили нагреватели, работающие от электричества благодаря простоте монтажа и управления.

У данного прибора есть свои особенности эксплуатации, на которые стоит обращать внимание перед покупкой. Главный недостаток устройства – сверхвысокое энергопотребление для нагрева воды, и даже самые современные модели не снижают этот показатель

  • Проточный нагреватель обычно устанавливают в следующих случаях:
  • когда горячая вода необходима постоянно, например, в заведениях общественного питания в местах для посетителей, торговых центрах;
  • если нет времени ждать нагрева, к примеру, в загородном доме или на даче;
  • в случаях крайне дешевой или вообще бесплатной электроэнергии;
  • в условиях нехватки места для полноценного накопительного нагревателя.

Стоит помнить, что, несмотря на долговечные материалы и простоту эксплуатации, проточный нагреватель воды в любом случае прослужит меньше, чем агрегат с баком, а об экономии вообще речи не идет.

Как устроен

Проточная модель отличается от накопительного бойлера тем, что в конструкции отсутствует бак для накопления горячей воды. Холодная вода напрямую подается на нагревательные элементы и выходит уже нагретой через смеситель либо кран.

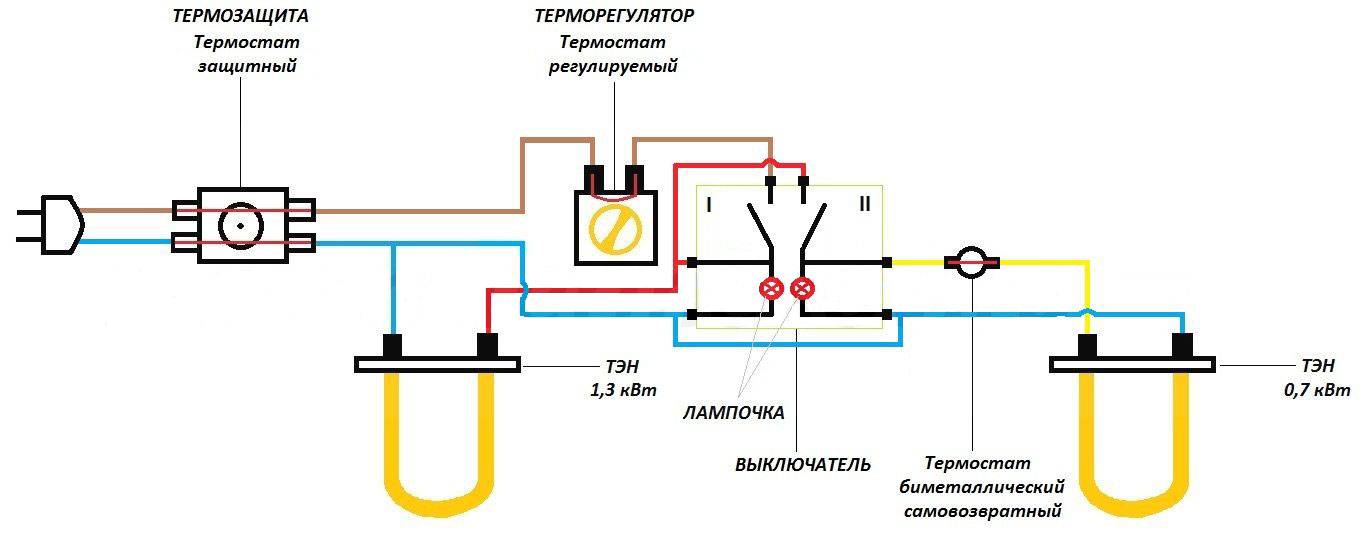

Рассмотрим на примере устройство проточного водонагревателя Термекс:

Как вы видите, электрическая схема нагревателя достаточно простая. Все элементы конструкции можно легко отыскать и приобрести, если аппарат выйдет из строя

Теперь перейдем ко второму, не менее важному вопросу — рассмотрим, как работает проточный водонагреватель

Принцип действия

Итак, на примере предоставленного выше нагревателя от фирмы Термекс рассмотрим его принцип работы.

Подключение к электросети осуществляется трехжильным кабелем, где L — это фаза, N — ноль, а PE либо E — заземление. Далее питание поступает на датчик протока, который срабатывает и замыкает контакты в том случае, если напор воды достаточный для работы. Если же воды нет либо напор очень слабый, включение нагрева не произойдет, в целях безопасности.

В свою очередь при срабатывании датчика протока включается реле управления мощностью, которое отвечает за включение ТЭНов. Датчики температуры, которые расположены дальше в электрической цепи, предназначены для отключения нагревательных элементов при перегреве.

При этом термодатчик Т2 включается после остывания ТЭНов в ручном режиме. Ну и последний элемент конструкции — неоновый индикатор, который отображает процесс нагрева воды.

Вот и весь принцип работы проточного электрического водонагревателя. Если вдруг устройство вышло из строя, воспользуйтесь данной схемой, чтобы найти неисправный элемент.

В других моделях может быть измененная схема работы, к примеру, будет присутствовать терморегулятор, как на изображении ниже.

При подаче холодной воды эта мембрана смещается, тем самым выталкивая рычаг включения через специальный шток. Если же напор слабый, смещение не произойдет и нагрев не включится.

Классификация и конструктивные особенности

Знание устройства водонагревателя поможет провести качественную диагностику и быстро определить неисправность. Электроводонагреватели Thermex делятся на 3 основные разновидности:

Накопительные бойлеры

Главной особенностью таких бытовых приборов на 100 или 80 литров, является наличие внутреннего и внешнего бака. Внутренний бак, как деталь, постоянно контактирующую с водой, покрывают слоем стеклофарфора. Такое технологическое решение исключает появление коррозии. Между внешним и внутренним баком заливается пенополиуретан – материал, препятствующей потери тепла.

Водонагреватель Thermex накопительный

В нижней части прибора находятся трубки подвода и отвода воды, а также все электрические компоненты: термостат, температурное реле и ТЭН – основной нагревательный элемент. ТЭН представляет собой полую металлическую трубку с расположенной внутри спиралью, выполненный из материала с высоким удельным сопротивлением. Вода подаётся в бойлер и нагревается от ТЭНа, когда тот включается.

Основной минус накопительных бойлеров Термекс – это высокая коррозия внутренней полости бака, из-за обмена ионами между нагревательным элементом и стенками бойлера. Для минимизации такого эффекта, устанавливают магниевый электрод, который снабжает воду необходимыми ионами.

Водонагреватели Термекс проточного типа

Отличаются от накопительных бойлеров меньшими размерами и другим принципом действия. В конструкции проточных водонагревателей предусмотрено несколько нагревательных элементов – обычно 2, но также выпускаются модели с тремя и более ТЭНами.

Водонагреватель Thermex проточный

Нагревательные элементы выполнены из керамических материалов и обычно размещаются в специальном медном цилиндре. Установленный регулятор мощности позволяет контролировать температуру жидкости, проходящей по бойлеру. Также, помимо регулятора устанавливают датчик давления и датчик температуры. Датчик давления отключает подачу воды в случае превышения её допустимого количества в водонагревателе. А датчик температуры установлен на определённые значения, при превышении которых, отключает нагревательные элементы.

Комбинированный тип

Такие водонагреватели включают в себя бак небольшого объёма от проточных устройств и накопительный принцип работы от простых бойлеров. Нагревательный элемент имеет другую конструкцию, из-за чего может работать в двух режимах: как накопительное, так и проточное устройство.

Комбинированные водонагреватели Термекс получили всеобщее признание благодаря своим положительным качествам:

  • Компактные размеры, не занимают много места.
  • Практически не подвержены коррозии, соответственно – длительный эксплуатационный срок.
  • Комбинированный режим работы.
  • Средняя мощность, которая обычно составляет 2.5 кВт. Качественный нагрев и небольшая трата электроэнергии.

Список источников

  • neknopka.ru
  • gidpopechkam.ru
  • stroy-podskazka.ru
  • santehnicheskij-mir.ru
  • kotel.guru
  • glav-dacha.ru
  • TechnoSova.ru
  • pikucha.ru

Критерии безошибочной установки оборудования

Среди главных моментов монтажа, на которых следует заострить внимание, дабы не наделать ошибок – это соответствие диаметров трубопроводов по отношению к входным штуцерам, а также сечение кабеля, питающего электронагреватель бойлера. Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода

Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой

Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода. Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой.

По сечению питающего кабеля картина аналогичная. Кабель большего сечения применять не запрещается, а кабель меньшего сечения использовать категорически запрещено.

Правда, кабель увеличенного против нормы сечения создаёт трудности при укладке в каналах, занимает больше свободного пространства. Здесь логичным видится точный подбор сечения провода в зависимости от тока нагрузки.

Розетку питания обычно монтируют непосредственно у аппарата. Высота монтажа розетки от уровня пола не меньше 1,5 м. Бытовые бойлеры рассчитаны под питание однофазным переменным током 220-250 Вт. Нагрузка токовая, как правило, не менее 10 А.

Точное значение определяется производительностью нагревателя и указывается в технической документации. Именно на указанное значение тока необходимо подбирать автоматический выключатель.

К примеру, для проточных нагревателей актуальны следующие нормативы токовой отсечки для автоматов (таблица):

Мощность бойлера (проточная схема), кВтТок отсечки автомата, А
3,520
5,525
6,530

Как правило, все требуемые параметры подключений оговаривает инструкция на бойлер. Пользовательская инструкция в точности поясняет все моменты установки. Поэтому документы, входящие в комплектацию аппарата, перед инсталляцией рекомендуется внимательно изучить.

Нормы и правила установки бойлера в квартире

После того как собственник принял решение и приобрел электрический водонагреватель, он должен его установить. Перед тем как установить бойлер в квартире нужно определиться, кто будет выполнять монтажные работы.

Многие владельцы для этого приглашают специалистов, которые имеют необходимый инструмент и опыт, и готовы за пару часов качественно и надежно установить водонагревающего устройства. Стоимость установки бойлера будет зависеть от мощности и места размещения.

Домашние мастера вполне могут с этим справиться самостоятельно. Перед тем как подключить бойлер, чтобы установленное оборудование прослужило долго и не стало источником возникновения опасных ситуаций, потребуется выполнять ряд правил:

  1. Стена для размещения аппарата, должна быть капитальной, запрещена установка водонагревателя на перегородки из гипсокартона или дерева.
  2. Зону расположения максимально приближают к внутридомовой разводке инженерных коммуникаций: вода, канализация и электроэнергия.
  3. Электрическая розетка для включения бойлера должна быть расположена рядом с устройством и использоваться только для него, с прямым подключением без удлинителя.
  4. Перед водонагревателем оставляют свободное пространство для техобслуживания и ремонта, кроме того его размещают, как можно выше, чтобы он не препятствовал проходу людей.
  5. Для аварийного слива воды устройство должно иметь доступ к канализации.
  6. Также потребуется предварительно заземлить бойлер и установить защиту УЗО на электролинии.
  7. Схема установки бойлера должна выполняться согласно рекомендациям завода-изготовителя. Для отключения водонагревателя для ремонта или обслуживания устанавливают запорную арматуру и предохранительно-сбросной клапан, согласно типоразмерам, обозначенные в документации на нагреватель.
  8. В том случае если в конструкции бойлера не предусмотрена дренажная линия с вентилем, ее устанавливают на трубах холодного водоснабжения в нижней точке перед накопительной ёмкостью.

Инструкция по обслуживанию и эксплуатации, емкостью бака 15, 30, 50 и 80 литров

Управление прибором осуществляется посредством панели управления, которая располагается на лицевой стороне. Такое управление может быть как механическим, так и сенсорным, в зависимости от выбранной модели.

В процессе пользования водонагревателем Термекс, настройка температуры осуществляется:

Если в процессе эксплуатации водонагревателя сработает система автоматического выключения, то необходимо по истечении времени включить прибор соответствующей клавишей. Если прибор после включения снова отключается, то здесь не обойтись без привлечения специалиста в этом деле. Ни в коем случае не пытайтесь самостоятельно вскрывать или ремонтировать устройство, так как отремонтировать его можно только имея специальные инструменты и профессиональные навыки.

Если в холодное время года водонагреватель длительное время не используется, рекомендуется его отключить и слить воду с внутреннего бака устройства, дабы избежать замерзания и повреждения водонагревательного прибора.

Установка проточного электрического водонагревателя

Весь процесс можно разбить на три стадии:

  1. Вешаем водонагреватель на стену.
  2. Подводим к устройству холодную воду.
  3. Подключаем аппарат к электросети.

Что нам понадобится:

  • Дрель и сверло по бетону.
  • Дюбели и анкера.
  • Молоток с отверткой.
  • Медный трехжильный провод с двойной изоляцией. Сечение в 2,5 квадрата.
  • Газовый и рожковый ключ (22).
  • Евророзетка. Выбирайте с заземлением (заранее позаботьтесь, чтобы оно было подведено к точке).
  • Плоскогубцы.
  • Лента фум.
  • Труба. В данном случае металлопластик.
  • Тройник, вентиль и кран.

Обычно водонагреватели размещаются в кухне или ванной комнате. В первом случае зачастую бывает удобно установить аппарат в нижний угловой шкаф. При этом крепить устройство желательно не к стенке шкафа, а к самой стене сквозь МДФ.

Водонагреватели не любят, когда их располагают в наклонном положении или на ребре. Такие эксперименты приводят к тому, что вода, поступающая в устройство, не закрывает полностью ТЭНы, вследствие чего они быстро сгорают.

Прежде чем приступать к монтажу, необходимо разметить место креплении и дрелью просверлить отверстия под анкера. Собрать крепеж и при помощи дюбелей и анкеров зафиксировать его. Теперь можно повесить водонагреватель на место.

Установка газового нагревателя

Установка горизонтального газового водонагревателя сложнее, чем электрического. В этом вопросе лучше обратиться к профессионалам. Но в случае самостоятельной установки необходимо четко следовать инструкциям, обозначениям и правилам. Высота потолков должна быть не менее двух метров, а площадь комнаты более 7,5 кв. метра. К тому же в комнате должно быть окно, кроме этого, в помещении обязательно должна быть дверь. Чаще всего такие приборы устанавливают на кухне, рядом с газовой трубой.

Очень хорошим способом обнаружения протечек газа является установка газового анализатора. Такой прибор обнаруживает утечку пропана и подает предупредительный сигнал. Но также обязательно наличие вентиляции. Для правильной работы газового водонагревателя к нему должен быть подведен дымоход. Он может быть включен в общую систему либо же выведен отдельно сразу на улицу. Он не должен иметь более двух изгибов под прямым углом, а его общая длина должна быть не более трех метров. При установке оборудования на деревянную стену дымоход не должен соприкасаться с ней. Обязательно проложить теплоизоляцию, к примеру, из минваты.

Нужно знать, что газовый водонагреватель не должен размещаться на несущей стене. Расстояние до противоположной стены должно быть не менее одного метра. Газовые трубы нельзя монтировать в стены. Но также нужно учесть, что газовое оборудование нельзя размещать над плитой. Нежелательно, чтобы водонагреватель подвергался постоянному воздействию солнечного света и перегревался. Для того чтобы проверить герметичность газовых труб, можно воспользоваться обычным мылом. Его нужно растворить в емкости с водой, а затем с помощью кисточки нанести на соединения труб. Если появляются пузыри, значит, имеет место утечка. И ее необходимо срочно устранить. Проверять трубы на предмет утечек запрещено с помощью огня. Это может привести к непоправимым последствиям.

Наиболее востребованные устройства

Самым популярным нагревателем является Thermex System Manual. Он соответствует стандарту ГОСТ Р 52161.2.35-2008. Его мощности хватает, чтобы нагревать воду сразу в трех точках. Электрическая схема водонагревателя защищена двухполюсным автоматом с плавким предохранителем. В комплекте поставки этого оборудования имеется техническое описание прибора и инструкция по его эксплуатации. В ней также даны рекомендации по способу подключения обогревателя к системе водоснабжения. Инструкции к водонагревателям помогают производить их установку и обеспечивают информацией о правильном использовании.

Также большим успехом пользуется проточный обогреватель Thermex Stream Manual. Электрическая схема разъясняет принцип работы оборудования. Из нее видно, какие именно детали обеспечивают основной рабочий процесс. Кроме того, указан порядок подключения каждого элемента.

https://youtube.com/watch?v=br96qMimMo4

Во время покупки товара продавец-консультант объяснит, как работает электрическая схема, и подскажет, как выполнить необходимые подключения. Однако монтаж все же следует производить с участием квалифицированного специалиста, который выполнит работы быстро и качественно, соблюдая все инструкции, относящиеся к требуемым нормам электробезопасности.

http://teplo.guru/vodonagrevateli/skhema-podklyucheniya-termeks.htmlhttp://boilervdom.ru/boileri/proizvoditel/termeks/kak-podklyuchit-vodonagrevatel-thermex-svoimi-rukami-sxema-podklyucheniya.htmlhttp://genmontage.ru/articles/podkljuchenie-vodonagrevatelja-termeks-svoimi.htmlhttp://1popechi.ru/elektro/elektricheskaya-sxema-vodonagrevatelya-termeks.html

голоса

Рейтинг статьи

Слив воды и разборка водонагревателя

И так, когда определились, что вскрывать все-таки нужно, первым делом отключаете питание, вытащив вилку с розетки. Затем сливаете с титана воду. Для этого перекрываете краны подачи горячей и холодной воды.

Откручиваете шланг холодной воды, подставив подходящую емкость для слива.

Если вода не течет со снятого шланга, это говорит о воздушной пробке. Нужно ее убрать. Для этого достаточно немного ослабить гайку в месте подключения патрубка горячей воды к трубе.

Далее открываете предохранительный клапан и спускаете воду через него. Если клапан вдруг оказался забит, то придется скрутить вентиль целиком. Вода сплошным потоком пойдет из бойлера.

После слива, полностью скручиваете с титана оба вентиля (горячий+холодный), чтобы вскрыть нижнюю крышку и получить доступ к тэнам.

Есть современные модели, где нижняя крышка идет разборной и чтобы ее снять, не обязательно трогать вентиля. Она идет в виде пластиковой вставки закрепленной на нескольких винтах.

Отсоединяете провода питания, предварительно запомнив или пометив маркером, какой куда подключен. А еще лучше нарисовать схемку. Как правило, все провода цветные и сделать это будет легко. Иначе в такой куче проводки можно и запутаться.

Не хотите ничего рисовать, тогда элементарно сделайте пару фотографий на сотовый телефон. Будете точно знать расположение всех элементов и проводов.

После этого откручиваете по периметру гайки или винты крепления самого тэна.

Откручивать можно в любой последовательности, а вот закручивать их необходимо также, как головку двигателя или колеса на авто, то есть крест накрест.

Если вы сразу же прикрутите какую-то гайку до упора, это приведет к искривлению фланца и не будет необходимой плотности прилегания. Следовательно, прокладка держать не будет и появится течь.

Аккуратно вытаскиваете греющий элемент наружу. Он весь будет в ржавчине, а от магниевого анода, кроме тонкой прогоревшей железки и вовсе может ничего не остаться.

Инструкция по установке и подключению водонагревателя

Монтаж бойлера состоит из 3 основных этапов:

  1. Установки агрегата на стену.
  2. Подключения прибора к системе водоснабжения.
  3. Сборки проводки и соединения водонагревателя с сетью.

Размещение и монтаж прибора

Место установки водонагревателя должно соответствовать нормам безопасности. Необходим доступ к канализации, удаленность от электрических приборов (и прочего оборудования, для которого нежелателен контакт с водой), возможность аварийного слива и автономного подсоединения к щитовой. Процесс монтажа проходит в несколько этапов:

  1. Проведение замеров, наметка точек крепления анкеров.
  2. Высверливание отверстий, вкручивание анкеров.
  3. Крепление бойлера к стене.
  4. Подключение кранов к контурам водоснабжения.
  5. Установка фильтров и редуктора давления на холодный контур.
  6. Монтаж предохранительного клапана, тройника, сливного шланга и других вспомогательных и защитных элементов.

Подключение к электрической сети

Последняя стадия монтажа бойлера — его подключение к электросети. Процедура состоит из следующих этапов:

  1. Укладки проводов в штробы или в накладную коробку.
  2. Подключения УЗО к щитовому.
  3. Проведения кабеля от электрощита к предохранителю.
  4. Подключения бойлера к автомату отдельным кабелем.
  5. Подсоединения проводов «фаза», «ноль» и «заземление» к нижней части водонагревателя.

Соединение проводки с бойлером выполняется исключительно профессионалами.

Заключение

Перебои с подачей воды в городских квартирах случаются довольно часто. Особенно летом, когда проводятся плановые ремонтные работы сетей водопровода. Каждый человек решает эту проблему по-своему. Многие владельцы городских жилищ приобретают бойлеры, которые помогают обеспечить и в такие периоды возможность пользоваться горячей водой в достаточных количествах.

Приобрести водонагреватель в настоящий момент не представляет большой проблемы. Большое разнообразие моделей позволяет подобрать наиболее подходящий вариант. Чтобы не ошибиться с выбором, необходимо не спешить с покупкой этого прибора. Сначала следует ознакомиться с основными видами бойлеров и моделями, доступными в магазинах. Нелишним будет узнать о преимуществах этих устройств.

Однако только правильного выбора водонагревателя недостаточно. Чтобы это устройство работало длительное время и не доставляло проблем, обеспечивало безопасность для владельца при пользовании им, необходимо правильно выполнить его монтаж. Значение имеет не только грамотное подключение установки к водопроводу, но и создание для него правильной электрической схемы. Многие при установке водонагревателя прибегают к его подключению при помощи сетевого кабеля к розетке. Такой вариант удобен, но подходит не для всех бойлеров. Обычно его применяют для установок небольшой мощности.

Для приборов с большой величиной этого показателя необходимо проводить отдельный кабель от электрощитка, к которому и следует подключать устройство. Если пренебречь этой рекомендацией, то быстро возникает проблема не только в ремонте оборудования, но и в замене проводки в доме, которая просто не выдержит высокой нагрузки. Поэтому, если вы выполняете монтаж бойлера своими руками, следует сначала ознакомиться со всеми рекомендациями по монтажу от специалистов, а потом уже переходить непосредственно к монтажным работам. В этом случае ошибки будут исключены. Бойлер будет надежно работать, а вы сможете пользоваться всеми его функциями, получая горячую воду в достаточном количестве.
