Схемы обустройства водяной скважины

Способы соединения буровых труб

Для проходки больших расстояний бур под воду удлиняют с помощью полых стальных труб стандартного диаметра 21,3, 26,8 и 33,5 мм длиной от 1500 до 2000 мм, которые соединяют между собой следующими способами:

Резьбовой. В данной технологии для соединения используют наружную резьбу, которую нарезают на одном трубном конце, и внутреннюю на переходных муфтах, представляющих собой короткие цилиндрические отрезки с диаметром, соответствующим нижней точке трубной резьбовой насечки. Нарезку проводят вручную плашками с помощью плашкодержателей по старой советской методике или современными более удобными приспособлениями — круппами. После нанесения резьбы на внутреннюю сторону переходных муфт и наружную оболочку труб с одного конца, к их другому краю приваривают муфту, удлинение производится накручиванием последующих труб в муфты предыдущих.

Болт и резьбовая муфта. При данном методе к одному торцу трубы приваривают болт большого диаметра, а к другому — длинную гайку в виде муфты с внутренней резьбой, соответствующей наружной у болта, при соединении трубных элементов их накручивает друг на друга до упора. Технология напоминает стыковку выпускаемых заводским способом буровых штанг, заводские соединительные головки можно приварить или прикрутить к резьбе вместо болтов и муфт.

Болтовое соединение и головки для буровых штанг

Штифтовой. Стыковка труб с помощью штифта — наиболее оптимальный метод, обеспечивающие высокую скорость соединения и разборки удлиняющих штанг, для его реализации к одной стороне каждой из труб приваривают внутреннюю муфту, надевают на нее следующую трубу и сверлят в них отверстия на некотором расстоянии от края. Затем просовывают в сквозной канал двух состыкованных труб штифт, препятствующий их рассоединению.

Недостатком штифтового крепления является возможность выпадения из отверстий, самым простой вариант устранения этого недостатка — использование для крепежа резьбового болта с гайкой. Правда, данное решение неэффективно для быстрого соединения, к тому же при использовании в земле резьба постоянно забивается грязью, что значительно замедляет сборку и разборку удлиняющего трубопровода. Более эффективно использование штифта с фиксатором, представляющим собой врезанную в его торец поворотную пластину по аналогии с конструкцией, применяемой для сборки строительных лесов. Но и эта система также имеет недостаток, связанный с использованием отдельных элементов, которые могут быть утеряны, также при вращении труб удлиняющей штанги в жестком грунте высока вероятность деформации и повреждения ослабленных штифтовых концов с ограничивающими пластинами.

Конструкции штифтов

Лучший метод решения проблем, связанных с недостатками штифтовых соединений — использование специальной конструкции, в которой к трубе напротив сквозного отверстия приваривается п-образная пластина со вставленным штифтом, а в его корпус через проделанный сквозной радиальный канал вставлен ограничительный штырь. Ограничитель препятствует потере штифта с выпадением его из узла, а также является элементом, с помощью которого двигают штифт по сквозному отверстию, соединяя и размыкая трубопровод. Также наружная п-образная стальная пластина защищает штифт и ограничитель от повреждений при вращении в земле.

Если приведенная выше конструкция кажется слишком сложной для изготовления в бытовых условиях, неплохим вариантом является приобретение штифта заводского производства для крепления почвенных буров, представляющего собой болт с гладкими стенками, в шляпке которого просверлено отверстие и вставлен жесткий проволочный ограничитель, огибающий трубу и одеваемый с другой стороны на торец гладкостенного болта.

Вариант быстрого соединения скважинного бура штифтами

Утепление труб водоснабжения в частном доме

Зная о том, как правильно сделать водоснабжение в частном доме, нужно иметь представление и о том, как утеплить трубы.

Во время прокладки уличного трубопровода необходимо помнить о глубине его залегания, так как при сильных морозах из-за замерзшей воды трубы могут разорваться.

Водопроводные трубы желательно закладывать ниже уровня замерзания грунта. Все необходимые сведения о местности можно получить в местном управлении архитектуры. В большинстве случаев глубина в 1,3 м оказывается вполне достаточной.

Уличный водопровод защищают, используя специальную утепленную или обычную трубу, которая вкладывается в утепляющий рукав. Во время монтажа системы горячего водоснабжения, выполненной из металлопластиковых труб, они помещаются в специальный металлический кожух, выполняющий защитную функцию, а затем утепляются. Все это способствует сохранению необходимой температуры воды. Поскольку обычно в частных домах не имеется централизованного горячего водоснабжения, металлопластиковые трубы, предназначенные для холодного водоснабжения, не утепляют.

Для утепления труб водоснабжения в частном доме понадобится вспененный полиэтилен или каучук. В качестве теплоотражателя в изолирующей трубе выступает фольга, которую наматывают на трубы до изолирующего материала.

В готовом виде утепленная труба обычно имеет защитный и теплоизолирующий кожух. Таким образом, залогом успешного поступления в дом воды станут дополнительное утепление труб водоснабжения в частном доме и, конечно же, соблюдение верного уклона трубопровода.

Далее вы узнаете, как правильно установить счетчик воды в частном доме.

Зачем нужно обустраивать скважину

С учетом свойства жидкости изменять агрегатное состояние при отрицательных температурах обустройство скважины на воду является обязательным мероприятием, обеспечивающим бесперебойное водоснабжение частного дома. Специальное оборудование оберегает влагу, добываемую из недр земли, от промерзания. Приспособления используются для защиты источника от негативных воздействий внешней среды. Особые устройства очищают жидкость, делая ее пригодной для питья.

Для создания условий, облегчающих установку и последующее обслуживание необходимого оборудования, после бурения шахты проводят ряд мероприятий по благоустройству автономного источника. На начальной стадии осуществляется проводка труб и подключение электропитания.

Приступаем к бурению

Если говорить о пошаговой инструкции для бурения скважины на воду своими руками от А до Я, то она выглядит так:

  1. Роется приямок полтора метра длиной и столько же шириной. Глубина – от 100 до 200 см. это нужно, чтобы предотвратить обрушение верхних слоев почвы. Стенки обкладываются фанерными листами на манер опалубки. Дно застилают досками. Поверх приямка монтируется деревянный щит, по которому можно безопасно ходить, не боясь, что стенки приямка обвалятся.
  2. В днище и покрытии проделываются технологические отверстия для производства работ. Сквозь них продевают буровую штангу, прикрепленную к буровой установке.
  3. Бур приводится в действие специальным двигателем с редуктором или вручную. Если речь идет о проколе, на штырь устанавливается подбабник, по которому наносятся удары кувалдой.
  4. Если технология предполагает параллельную установку обсадных труб, работы производят также через технологические отверстия в деревянных щитах.
  5. Грунт, вынимаемый из скважины, выбирается вручную. Если это шлам, нужно установить грязевой насос, который будет его откачивать прямо из обсадной трубы.
  6. После окончания бурения и установки обсады нужно смонтировать электрооборудование и запустить насос, который должен работать до тех пор, пока вода из скважины не станет абсолютно чистой.

После того, как все этапы будут завершены, вместо оградительного короба монтируется кессон. Устанавливается оголовок, насосное и фильтрационное оборудование, подключается трубопровод. Система тестируется. Комплектация зависит от типа скважины.

Абиссинская

Верхние водяные пласты пригодны для полива, но не используются для бытового применения. Всему виной загрязнения, которые проникают в почву с паводками. Такая скважина имеет глубину менее 10 метров. Вода должна проходить многоступенчатую систему фильтрации. Только в таком случае жидкость превращается из технической в питьевую.

В качестве насосного оборудования можно использовать ручной насос. Допускается применение любого типа электрооборудования (погружное, поверхностное). Насосная станция не должна иметь большую мощность, и это делает скважину самой недорогой. Желательно обустроить накопительный бак, в который закачивается суточных запас воды.

Скважина на песок

На глубине 10-40 метров встречаются пласты, в которых вода проходит естественную фильтрацию. Проходя сквозь песок она очищается от части примесей. В ней нет крупных включений, глины и ряда химических соединений. В бытовых целях и для орошения сельскохозяйственных культур такую воду использовать можно, но чтобы она стала пригодной для применения в пищу, требуется дополнительная фильтрация.

Оптимальным вариантом электрооборудования является помпа. Также применяются поверхностные насосные станции. Если глубина более 10 метров допускается использование эжектора, который увеличит производительность насоса, ускорив поток добываемой воды в трубопроводе.

Артезианская

Это скважины с абсолютно чистой водой, обогащенной природой в известняковых платах среза грунта. Глубина может колебаться от 100 до 350 метров в зависимости от месторасположения участка, геологических особенностей почвы и рельефа местности. Вода не требует фильтрации. Угрозу составляют загрязнения, которые могут попасть внутрь обсадной трубы снаружи. Минералы, содержащиеся в растворе, полезны для человека.

Необходимо устанавливать погружной насос для скважины. Это может быть прибор центробежного или вибрационного типа. Последний предпочтительней, так как ломается он реже, а производительность у него больше. Главное, чтобы у помпы был насос грубой очистки, не дающий попадать твердым частицам в рабочую камеру.

Как провести воду в дом из скважины

Полноценный и обустроенный по всем правилам водопровод в частный дом – это:

  1. Своя скважина и поверхностный (или глубинный) насос в ней. В редких случаях пользуются насосной станцией – оборудование слишком дорогое для обслуживания небольшой семьи;
  2. Система фильтров: фильтр грубой очистки перед насосом, и фильтр тонкой очистки в конце водопровода;
  3. Гидроаккумулятор – накопительный резервуар, который обеспечивает необходимое давление в системе снабжения дома питьевой водой;
  4. Вода подводится к отопительному котлу и к бойлеру для ГВС.

Поверхностные насосы слишком маломощные, и способны поднять воду с глубины ≤ 9 метров, поэтому рассмотрим, как провести воду из скважины в дом глубинным насосом – такие агрегаты работают и на глубине до 200 метров.

Обустройство водопровода начинается со строительства специального углубления – кессона, который предназначен для защиты скважины от талых вод, а также служит утеплителем. Из этого углубления зимой удобно осматривать скважину при профилактике и ремонте насосного или фильтрационного оборудования.

Стенки кессона выкладываются кирпичом, но лучший вариант – опустить в котлован пару ж/б или толстостенных полимерных колец. Дно ямы засыпается песчаной подушкой, сверху насыпается щебень, слои трамбуются. Дно кессона должно располагаться ниже точки промерзания почвы в регионе, и от этого уровня начинается прокладка труб в дом от скважины своими руками.

Ширина кессона – не больше 1,5 х 1,5 метра, стенки утепляются пенопластом (пенополистиролом) и штукатуркой, которая наносится на листы ППУ. Поверх штукатурного слоя наносится слой гидроизоляции – битум, гудрон или мастика. Яма закрывается крышкой.

Если воду из скважины будет поднимать поверхностный насос, его устанавливают тут же, в кессоне. При работе погружного насоса он опускается в скважину, а из кессона уже можно провести воду из скважины в дом подключением шланга от насоса к подземному трубопроводу.

Монтаж насосного оборудования

Для глубокой скважины нужен глубинный водяной насос. Мощность насоса рассчитывается, исходя из суточного потребления воды жильцами и глубины шахты для воды. Устанавливать такой насос просто – к проушинам на корпусе привязывают трос или шнур, опускают оборудование в воду, но не на самое дно, а не доводя до дна один метр, чтобы не захватывался ил.

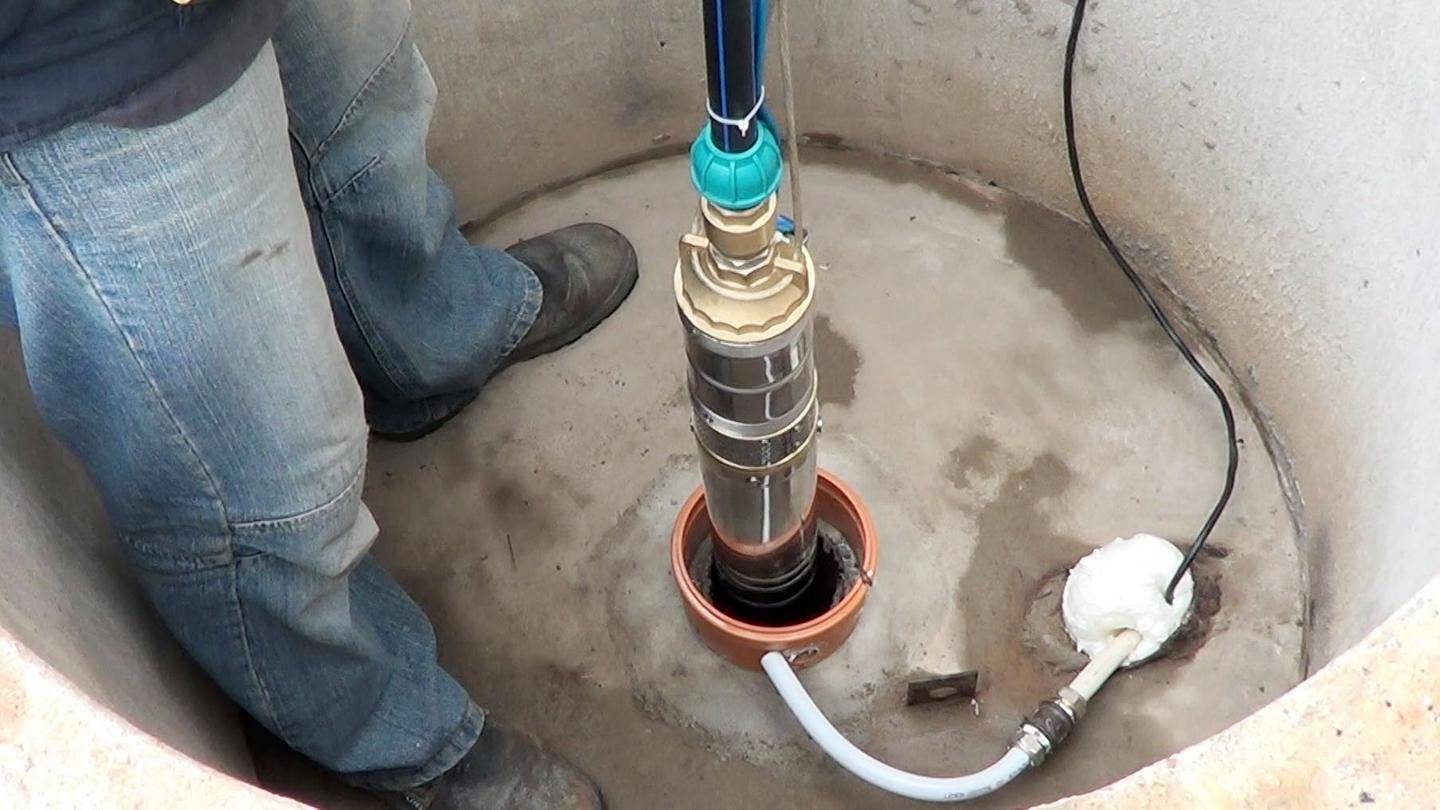

Монтаж погружного насоса сопровождается соблюдением некоторых обязательных условий, а именно:

  1. Подключают насос трехжильным кабелем сечением не менее 2,5 мм2, который помещают в трубу ПНД для защиты от воды. Если по длине кабеля есть соединения, их лучше делать не скруткой или пайкой, а разборными, и помещать в отдельный герметичный корпус;
  2. После включения насоса забор первой воды нужно слить в грунт, так как она будет грязной. То есть, первый раз откачать скважину нужно полностью, но направлять поток воды нужно не в магистраль, а просто на участок, например, полить сад или огород;
  3. Кроме того, первую откачку рекомендуется делать не тем насосом, который будет постоянно работать в скважине, а другим, более дешевым, так как грязь может быстро вывести из строя все уплотнения и прокладки в агрегате. Постоянный агрегат опускают в скважину только тогда, когда вода пойдет чистой, без примесей;
  4. Насос обязательно нужно снабдить фильтром грубой очистки, который монтируется на всасывании. Фильтр тонкой очистки устанавливается уже на выходе магистрали, перед входом трассы в дом;
  5. Если насос держится на тросе, то трос выбирают из нержавейки или с защитным синтетическим покрытием. Если используется шнур – он тоже должен быть синтетическим и армированным.

После опускания насоса в шахту отверстие скважины накрывают оголовком, к оголовку крепят конец троса или шнура.

Работа гидроаккумулятора и система управления

Гидроаккумулятор – это накопительный бак, который создает напор в системе водоснабжения:

  1. Насос подает воду в резервуар, пока он не заполнится;
  2. Из аккумулятора вода идет в дом или по ответвлениям на участок;
  3. После критического отбора воды насос автоматически включается на заполнение емкости.

Предельные объемы накопительного резервуара –от 10 литров до одной тонны. Все зависит от количества воды, расходуемого потребителем. Кроме того, обустройство аккумулятора – это и оборудование системы защиты, которая монтируется в последнюю очередь.

АСУП (автоматическая система управления приборами) включает и отключает насос в зависимости от режима его работы и уровня воды в гидроаккумуляторе, оборудована защитой от перепадов давления и напряжения, от скачков уровня воды в обсадной. Все пуско-наладочные работы, связанные с установкой и проверкой оборудования, должны проводиться на опытном насосе, чтобы впоследствии обеспечить работу скважины правильно.

Финишные работы:

  1. Лестница для входа в кессон;
  2. Установка АСУП не в колодце, а в доме. Тогда в яму не придется опускаться часто;
  3. Врезка манометров между гидроаккумулятором и насосом. Приборы рекомендуется подключить к АСУП, и тогда их показания можно будет считывать в доме;
  4. Оборудование коллектора для дополнительной разводки воды по участку и хозяйственным постройкам. Коллектор собирается и устанавливается на магистрали до гидроаккумулятора;
  5. Вместо кессона можно выложить стенки котлована кирпичом, получится теплое подземное помещение для насосной станции с обеспечительным оборудованием. Это – самое дорогое, но и самое удобное решение в плане эксплуатации скважины, экономии места в доме, и в плане обслуживания оборудования.

Завершающие настройки

Третий этап заключается в завершающих настройках, позволяющих отрегулировать работу всей системы, проверяется и устанавливается оптимальное давление, сам насос подключается непосредственно к сети электричества, система запускается в первый раз, тестируется и в случае нахождения неполадок корректируется, трубы и изоляцию еще раз проверяются на наличие протечек.

В случае, если планируется обустройство скважины своими руками, лучше не пренебрегать подготовительными работами и за консультацией обратиться к опытным и проверенным специалистам, уже получившим хорошие отзывы.

Они помогут подобрать лучшее место для организации источника воды, а также порекомендуют лучший насос, позволяющий справиться с конкретным объемом жидкости, и адаптер,  а также поставят точку в вопросе о необходимости установки кессона и помогут решить множество других проблем, максимально подробно объяснив принцип работы.

Артезианская скважина

Артезианская скважина — это самый трудоёмкий, дорогой и в тоже время надёжный способ поднятия воды на поверхность. При этом вода достаётся из слоёв, где залегает известняк. На такую глубину обычно загрязняющие вещества не проникают. Такая скважина часто имеет несколько обсадных труб и распределяюще-запирающие устройства типа оголовка, кессона и адаптера.

Недостатки

Недостатком артезианской скважины скважины является не только цена бурения на большую глубину и необходимость оформлять разрешение, но и непредсказуемость минерального состава воды. Чаще всего вода имеет низкий уровень минерализации.

Сложность скважины зависит от того, на какую глубину бурить. На глубине 50-100 метров необходимо установить обсадную трубу диаметром 133 мм. Внизу, от известкового слоя вверх, должна располагаться вторая труба с меньшим диаметром (125 мм), в которой находится насосное оборудование. На глубину от 100 метров необходимо уже устанавливать телескопические колонны. Они составляются из труб с постоянно уменьшающимся диаметром в интервале от 133 до 125 мм.

Скважины делятся на однотрубные и имеющие дополнительные трубы. В последнем случае внутри металлической трубы, забитой до известкового слоя, помещается более тонкая труба пластиковая. Именно эта труба и входит в грунтовые воды. При неустойчивом грунте скважину нужно оснастить кондуктором. Это дополнительная труба, которая существенно шире обсадной трубы. Она устанавливается сверху в целях защиты обсадной трубы от чрезмерного давления. Когда артезианская скважина будет полностью готова к работе, необходимо установить кессон и оголовок.

Рекомендации специалистов по монтажу и настройке системы водоснабжения

Нормальная работа бытовых приборов и сантехники возможна при бесперебойной подаче и достаточном напоре воды. Приведем ряд советов, которые помогут грамотно собрать и настроить систему водоснабжения:

  1. Обустраивать водоснабжение на участке лучше в теплое время года, – снижен риск ошибиться с расположением водоносного слоя, так как уровень воды в этот период самый низкий.
  2. При необходимости проводить трубопровод через межкомнатные перегородки, стены или другие строительные конструкции, трубу надо заключить в пластиковый или металлический стакан.


В водопроводе с меньшим количеством углов и поворотов, давление сохраняется лучше.
На входе коллектора обязательно надо установить кран для слива воды и запорную арматуру.

При прокладке водопровода к дому надо использовать пищевую трубу с соответствующей маркировкой.
Давление в гидроаккумуляторе должно быть на 2-3 метра (0,2-0,3 Бар) меньше порога нижнего давления.
Желательно выбирать модели насосов, которые имеют встроенные датчики воды. При отсутствии воды насос выключается.

Перед началом эксплуатации систему надо проверить на отсутствие протечек и работоспособность.

https://youtube.com/watch?v=U6BUnSt4guM

Видео: процесс бурения скважины с помощью воды ↑

На видео – полный цикл работ по бурению скважины на участке с помощью воды.

Процесс кажется простым, когда выполняют работу мастера с опытом. В одиночку справиться с обустройством водозабора не удастся. Необходимо привлечь как минимум 2 помощников. На каждом этапе существует риск ошибки: от некорректного планирования глубины до ошибок с вертикальностью ствола. При остановке работ на ненасыщенном слое велика вероятность того, что вода в скважине быстро иссякнет и будет непригодной для питья. Лучше заказать выполнение работ у специалистов и без лишних усилий получить надежный источник чистой воды.

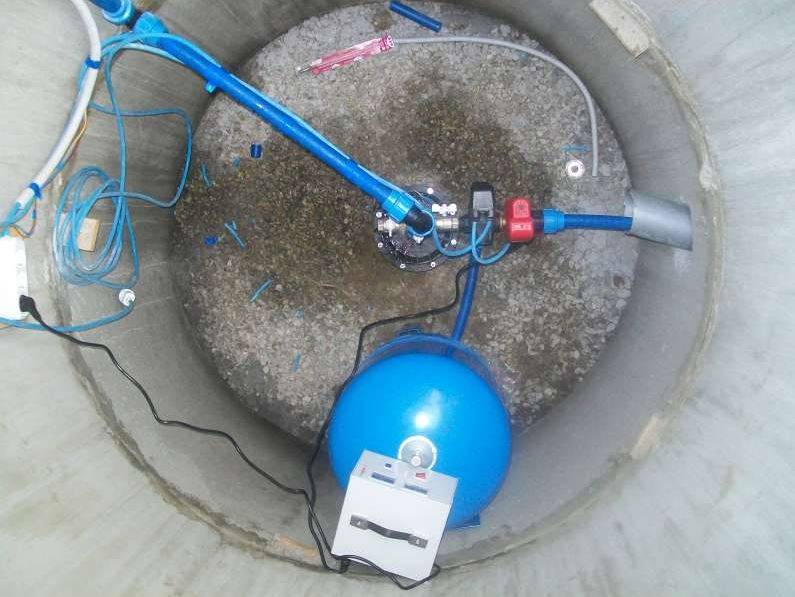

Установка подземного кессона

Самым распространенным способом, как обустроить скважину на даче своими руками, является использование над скважиной защитного колодца. На техническом языке его называют кессоном. Преимущество такого колодца заключается в отсутствии загромождения территории: на поверхности земли остается только небольшой люк. Для теплоизоляции подземного сооружения затрачивают на порядок меньше средств, чем в случае с наземным павильоном. Технология установки кессона подразумевает его заглубление ниже уровня промерзания почвы. Как результат, в зимнее время объект будет частично обогреваться теплом из грунта.

Готовые кессоны заводского производства в широком ассортименте представлены в продаже. Для удешевления задачи, как обустроить скважину для воды, колодец сооружают своими силами (прочитайте: “Как сделать колодец для скважины своими руками – инструкция”). Заводские модели не требуют дополнительной подготовки перед монтажом. Все, что нужно – выкопать яму нужной глубины и опустить туда конструкцию. Резервуар уже оснащен специальными технологическими отверстиями. Используя герметичные манжеты, внутрь них укладывается водопровод и питающая проводка.

Материалом изготовления готовых колодцев выступает сталь или полимеры. Изделия из металла демонстрируют большую прочность, стойкость к морозному пучению и ударным воздействиям. Их разрешается устанавливать на участках с нестойкими почвами, которые иногда смещаются. Пластиковым емкостям не страшна кессоны коррозия, воздействие влаги и конденсата. Единственным недостатком готовых кессонов для благоустройства скважины является их стоимость. Это компенсирует быстрая установка и отсутствие необходимости в дополнительной гидроизоляции.

Чтобы сэкономить финансы, некоторые владельцы скважин решаются соорудить кессон самостоятельно. Если все сделать правильно, такая конструкция будет даже прочнее своего заводского аналога. Однако необходимо заранее готовиться к значительным временным и трудовым затратам. Самым простым способом обустройства скважины дома является погружение в почву двух колодезных колец из бетона. Сооружение оформляется сверху крышкой: удобнее, если в ней будет люк с горловиной. На дно укладывают слой бетона.

Процедура гидроизоляции железобетонного кессона обычно вызывает проблемы. Для наружной укладки применяют битумные рулоны или качественную мастику. Чтобы реализовать такой подход, котлован должен быть значительно шире размеров кессона. При внутренней изоляции производится качественная заделка швов и обработка стен, дно и крышки. Для этих целей используют полимерно-цементный материал.

Обустроить скважину своими руками можно не только при помощи заводских колец. Иногда используются монолитные или кирпичные конструкции из качественно обожжённого красного кирпича. Еще один бюджетный вариант, как правильно обустроить скважину – применить мелкоразмерные блоки из бетона. Для этого сгодится также старая металлическая бочка.

1 Как сделать скважину на даче?

Перед тем, как сделать скважину на даче, следует внимательно ознакомиться со способами, которые позволяют выбрать наиболее приемлемое для нее место.

Скважина на дачном участке существует для осуществления подачи воды к получателю. Для того чтобы обустроить скважину нужно тщательно подойти к вопросу выбора всех ее составляющих.

Станция для подачи воды – это сердце всей системы водоснабжения. Для эффективной подачи воды применяется насосная станция (обзор AL-KO) или насос.

Выбор такого оборудования производится с ориентировкой на несколько факторов. В них входит желаемый уровень расхода воды, уровень нагрузки, к которому будет готова станция, установка такого агрегата, как кессон и другое.

Помимо этого артезианская скважина должна обустраивается с учетом уровня залегания воды в грунте. При этом установка производится с поправкой на типы механизмов.

Так, например артезианская скважина, обеспечивающая поток воды с глубины, равной 7-9 метрам, оснащается самовсасывающим поверхностным агрегатом.

Бурение скважины своими руками

Для того чтобы часто не проводить ее ремонт, такая станция по добыче воды снабжается дополнительными защитными средствами. Это может быть такое устройство, как кессон.

Если станция будет добывать питьевую воду с глубины превышающей 9 метров, тогда необходимо позаботится об установке специальных скважинных насосов.

Ремонт таких устройств будет проводиться заметно реже, если после установки сверху установить защитное сооружение – кессон. Впоследствии, для обеспечения подачи воды к дому следует обустроить место для скважины.

Станция по добыче воды опускается на тот уровень глубины, который находится несколько ниже статического водного горизонта.

Для того чтобы впоследствии иметь доступ ко всем коммуникациям и производить ремонт, сверху насоса следует установить кессон. Установка агрегата обеспечивающего подачу воды продолжается в том случае, если все оборудование новое и не нужно проводить его ремонт. В процессе монтажа в полученную скважину опускаются следующие элементы:

  • Кабель, обеспечивающий подачу питания электронасосу;
  • Труба из пластика, по которой будет подаваться вода;
  • Прочный стальной трос для насосного агрегата;
  • Кессон.

Если система обладает автоматическими элементами управления, то пусковые кнопки и прочее контролирующее оборудование можно разместить в помещении.

Перед тем, как произвести ремонт или монтаж скважины, следует подумать об установке гидроаккумулятора. Без него ремонт агрегата будет производиться гораздо чаще.

Часто ремонт нужно производить при повреждении системы от полученных гидравлических ударов. Ремонт может делаться гораздо реже и с меньшей частотой, если предварительно позаботится об установке напорного бака.

Бурение скважины на дачном участке своими руками

Гидроаккумулятор всегда будет содержать в себе определенный объем воды, при уменьшении которого насос сразу же включится и обновит его резерв.

Кессон обеспечит надежную защиту такого оборудования. Кессон – это утепленная емкость, которая защищает все оборудование от негативного воздействия окружающей среды.

Кессон изготавливается с применением различных материалов. Кроме того, кессон характеризуется отличными теплоизоляционными свойствами, что направленно на поддержание постоянной температуры внутри него. Кессон может быть сделан из пластика, металла или железобетона.

Самодельная МГБУ

На этой схеме изображены основные рабочие узлы МГБУ, которую вы можете изготовить по нашим чертежам.

Чертеж буровой установки

Сборка буровой установки начинается с рамы. Стойки для рамы на буровую установку делают из трубы ДУ40, толщина стенки 4мм. «Крылья» для каретки-ползуна – из ДУ50, толщина 4мм. Если нет со стенкой 4мм, берите 3,5 мм.

Скачать чертежи для малогабаритной буровой установки можно по ссылкам ниже:

  1. Верхняя рама: chertyozh_1_verhnyaya_rama
  2. Нижняя рама: chertyozh_2_nizhnyaya_rama
  3. Ползун буровой: chertyozh_3_polzun
  4. Гильза-ползун: chertyozh_4_gilza_polzun
  5. Рама в сборе: chertyozh_5_rama_v_sbore
  6. Двигатель и ползун: chertyozh_6_dvigatel_i_polzun
  7. Узел А МГБУ: chertyozh_7_uzel_a

Вертлюг буровой, штанги и замки

Буровой вертлюг и буровые штанги на первых порах рекомендуем приобрести готовые. В изготовлении этих частей очень важна точность обработки, поскольку нагрузки на эти узлы большая.

Вертлюг из подручных средств делать не рекомендуем. Одна малейшая неточность — и выйдет из строя.

Если решите заказать вертлюг, то потребуется найти токаря со станком на ЧПУ.

Для вертлюга и замков потребуется сталь:

  • Замки – 45 сталь.
  • Вертлюг – 40Х.

Скачать чертёж самодельного бурового вертлюга можно здесь: вертлюг для мгбу своими руками

Сэкономить на покупке готовых узлов можно, но на поиски мастера уйдёт много времени. Но оно того стоит — самодельные детали значительно дешевле, чем покупные. Для начала приобретайте детали на образцы. Токаря работают качественнее, когда у них на руках чертежи и шаблоны.

При наличии заводских образцов намного проще будет проверить качество работы. Например, если токарь сделал буровые штанги и замки, то берёте заводские и самодельные детали и привинчиваете их друг другу – проверяете качество резьбы. Совпадение должно быть 100%!

Не покупайте запчасти по доставке. Это нужно чтобы не купить брак – такое, к сожалению, случается. А главное – если заказывать доставку издалека, то можно прождать не один месяц.

Чертежи замков на МГБУ своими руками

Резьбу на буровых штангах советуем делать трапецию – она не хуже конусной. Но если потом заказывать токарям, то конусную резьбу сделать сложнее. Если делать или покупать замки на буровые штанги отдельно, то трубы для штанг берите простые шовные, если бурить не глубже 30 метров (толщиной 3,5 мм. и внутренний диаметр не меньше 40-ка мм). Но приваривать замки к трубам должен сварщик! В вертикальном бурении нагрузки большие.

Для бурения глубже 30 метров нужно брать только толстостенные трубы со стенкой от 5-6 мм. Тонкие штанги на большие глубины не годятся — их порвёт.

  1. Скачать замок на штангу № 1: chertyozh_zamok_na_shtangu_1
  2. Замок на штангу 2: chertyozh_zamok_na_shtangu_2

Буровая головка

Простой бур самостоятельно изготовить не сложно. Делается бур из обычной стали. Если решите сделать из легированной, то имейте в виду – приварить сложно! Нужен сварщик.

Чертеж буровой головки для скачивания: chertyozh_bur

Если в месте бурения много камней, тогда покупайте в фирмах буры, приспособленные для прочных грунтов. Чем выше цена, тем твёрже на бурах сплавы и прочнее сами буры.

Самодельная лебёдка и мотор – редуктор

При изготовлении мини буровой используется лебёдка «РА-1000». Можно взять и другую, но желательно, грузоподъёмностью не меньше 1 тонны (а лучше больше). Некоторые буровики ставят по две лебёдки, одну электрическую и вторую механическую. В случае клина буровой колонны очень помогает.

Для облегчения работы лучше купить и подключить два пульта: один реверс и ход двигателя, другой на лебёдку. Это сэкономит много сил.

Мотор — редуктор для бурения скважин для самодельной мини буровой потребуется на 60-70 оборотов в минуту, мощностью 2,2 кВт. Слабее не подойдёт.

Если использовать мощнее, то потребуется генератор, так как не получится подключаться к напряжению 220 Вольт. Если делаете гидробур своими руками, берите мотор — редуктор моделей: 3МП 31,5/3МП 40/3МП 50.

С этим читают

Схема автономного водоснабжения основные элементы системы

Каким бы ни был источник автономного водоснабжения частного дома, необходимо создать схему с указанием всех основных элементов системы и материалов, используемых для прокладки водопровода.

Схема водоснабжения частного дома включает следующие элементы.

  1. Скважина – источник воды.
  2. Кессон – вспомогательное помещение скважины (пластиковая или металлическая бочка). Защищает устье от грунтовых вод, осадков и обеспечивает нормальную температуру в скважине.

Устройство водопроводной системы частного дома можно разделить на три блока:

  1. Система водозабора.
  2. Дворовая магистраль.
  3. Внутридомовой водопровод.

Несколько полезных советов

При работе с трубами и фитингами нельзя обойтись без уплотнения резьбовых соединений. Как ни мудрили учёные мужи, изобретая альтернативные материалы для подмотки, а традиционный лён никому превзойти не удалось! Но в подмотке льном есть некоторые хитрости и кое-какие технологические новшества. Так, для надёжной фиксации льняной подмотки, нужно взять пучок подлинней, сделать на одном конце его петлю наподобие удавки, которую накинуть на конец резьбы, затянуть её, а свободный остаток намотать по ходу резьбы.

Для надёжного уплотнения и в качестве смазки стоит воспользоваться специальной уплотнительной пастой.

Применение уплотнительной пасты

Чтобы ПЭ труба при отрезании её ножницами не продавилась и не стала овальной, не нужно пытаться отрезать её сразу. Лучше, когда лезвие слегка войдёт в пластик, повернуть ножницы вокруг своей оси, постепенно увеличивая на них давление. Тогда труба останется круглой на срезе, что упростит установку фитинга.

рмнт.ру

Подбор и монтаж оборудования для поставки воды

Стабильность подачи воды к месту потребления обеспечивается установкой специальных устройств. Различные виды насосного оборудования с электрическим питанием используются для бесперебойной поставки.

Автономное водоснабжение состоит из следующего оборудования:

  • насосной установки погружного или поверхностного типа;
  • управляющей автоматики, регулирующей работу помпы, предохраняя от перегрузок;
  • открытого накопителя воды или закрытого мембранного бака.

Для расположения открытого гидроаккумулятора необходимо выбирать место в верхней точке водопровода, под потолком или на чердаке. Закрытый накопитель устанавливают без ограничений в размещении.

Поверхностный насос для неглубокой скважины

Основными преимуществами перед погружной помпой являются доступная стоимость, упрощенный процесс монтажа и простота обслуживания.

Существенным недостатком помимо возможности установки на скважинах с глубиной, ограниченной 10 м, является необходимость обязательной комплектации поверхностной системы фильтрами. Отсутствие очистных механизмов приводит к ускоренному выходу насоса из строя.

Погружной насос для глубокой скважины

Применяется для подачи воды с глубины, превышающей 10 м. Особенностью является погружение оборудования в жидкую среду.

Конструкция системы насосной станции погружного типа представлена закрытым мембранным баком, помпой и автоматической системой управления. Высота подъема жидкости не ограничивает место расположения гидроаккумулятора, позволяя размещать накопитель и автоматику на большом расстоянии от устья скважины. Близость к источнику оказывает незначительное влияние на производительность устанавливаемого оборудования.

Для размещения конструктивных элементов насосного комплекса в частном доме рекомендуется выделить отдельную площадь. Оптимальным вариантом считается обособленное техническое помещение на цокольном этаже или в подвале.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
