Схемы подключения твердотопливного котла

Защита от перегрева теплоносителя

Одна из бед твердотопливных котлов — возможность перегрева теплоносителя. Если не принять меры заблаговременно, даже обнаружив закипевший теплоноситель, вы немногое можете сделать: затушить котел не самая простая задача. Поэтому эту проблему надо решать аппаратными методами.

Не так просто остановить нагрев ТТ котла

Первый способ — охлаждение теплообменника

Один из способов не допустить закипания теплоносителя — охладить теплоноситель. Для этого при обвязке твердотопливного котла делают два контура — один для отвода перегретого теплоносителя в канализацию, второй — для добавления холодной воды в перегретый теплоноситель. Этот вариант возможен, только если в системе отопления у вас вода (не антифриз), а также в котлах со стальными теплообменниками (чугунный теплообменник при резком перепаде температур может лопнуть). Реализуется эта схема обвязки на основе клапана аварийного охлаждения.

Обвязка ТТ котла с защитой от перегрева с клапаном аварийного охлаждения теплообменника

Удобно это сделать с четырехходовым клапаном, с выносным погружным датчиком температуры. К одному его входу подключается подача котла, противоположный выход выводится в канализацию — это магистраль для сброса закипевшего теплоносителя. К другой паре входов подключается отвод от обратки и труба подачи холодной воды из водопровода — это магистраль добавления холодной воды в теплоноситель

Обратите внимание, холодная вода подмешивается в обратку после циркуляционного насоса, перед котлом

Эта обвязка твердотопливного котла работает только при наличии давления в системе водоснабжения. Если у вас холодное водоснабжение сделано из скважины или колодца, при отсутствии электричества она будет неработоспособной. Чтобы обезопасить себя и на этот случай, в систему добавляют мембранный бак с холодной водой. Чтобы вода из гидроаккумулятора не попадала в систему, устанавливают обратный клапан (на схеме ниже прямоугольник со стрелкой).

Добавить мембранный бак с холодной водой для аварийного охлаждения теплообменника в твердотопливном котле

Задачу свою эта схема выполняет — сбивает температуру в котле при аварийной ситуации. Если при этом принять меры дополнительно по снижению интенсивности горения (перекрыть задвижки, ограничив доступ воздуха), то локализовать проблему можно быстро. Но есть и недостатки: в систему попадает «свежая» вода — это новая порция кислорода, новые соли, которые осядут внутри. По сравнению с последствиями закипания теплоносителя это мелочи, но все же…

Второй способ — подмес теплоносителя из обратки в подачу

Этот способ позволяет делать обвязку пластиковыми трубами (ПВХ), ставить их можно только после узла подмеса. Эта схема обвязки очень напоминает описанную в предыдущем пункте — для борьбы с конденсатом. Разница в том, что смесительный трехходовой клапан устанавливается другой: он срабатывает на превышение температуры. Также ставится он на трубопроводе подачи (всегда открытый вход направлен в сторону системы отопления).

Схема подключения твердотопливного котла трубами ПВХ

На клапане выставляете тот предел, который длительное время выносят ваши трубы или другое оборудование. При превышении температуры в подаче выше нормы, открывается подача остывшего теплоносителя из обратки. Закрывается подача когда температура понизится. Таким простым способом удается избежать попадания перегретого теплоносителя в систему.

Как видите, один способ охлаждает теплообменник, второй защищает элементы системы. В идеале их используют совместно.

Универсальные котлы «газ – твердое топливо»

Универсальные котлы «газ – твердое топливо» – это наилучшее решение для домов где скоро проведут газ или случаются перебои с его поставкой.

Как еще можно обогревать дома, не подключенные к газовой магистрали? Для этого нередко используются комбинированные отопительные котлы «газ – твердое топливо». Эти универсальные агрегаты сжигают дрова, уголь, пеллеты и многие другие материалы, вплоть до прессованной соломы. Также они работают на магистральном или баллонном газе. Для этого в их конструкции предусмотрены сразу две камеры сгорания, в первой сгорает газ, во второй горят дрова.

Продукты горения ссыпаются в специальный поддон, благодаря чему упрощается обслуживание оборудования.

Комбинированные котлы, работающие на твердом топливе и газе, отличаются от котлов для газа и солярки размерами. Для сжигания дров, угля или прессованного топлива нужна объемная камера сгорания, поэтому такие котлы достаточно массивны. Они изготавливаются из стали или чугуна, используется напольная конструкция. Отдельные модели оснащаются устройствами для автоматической подачи горючих гранул.

Кому подойдут комбинированные отопительные котлы под газ и твердое топливо? Они пригодятся всем владельцам загородного жилья, временно не подключенного к газовой магистрали. Котлы обеспечивают эффективный обогрев жилых помещений, позволяя выбирать вид горючего. Если газа в доме пока нет, для обогрева используются дрова, уголь и любые другие доступные горючие материалы. Как только появится газ, можно будет сразу же перейти на него.

В вашей местности наблюдаются перебои с подачей газа? У вас есть источник недорогого твердого топлива? Тогда универсальные отопительные котлы «газ – дрова» станет для вас незаменимым решением. При прекращении подачи газа можно загрузить в топку дрова, разжечь огонь и наслаждаться теплом, пока соседи будут мерзнуть. При возобновлении подачи газа останется только дождаться завершения горения.

Цены на комбинированные котлы отопления «газ – дрова» стартуют с отметки в 10 тыс. рублей (цены на конец мая 2016-го года), в зависимости от производительности и мощности оборудования

Обратите внимание: котлы с автоматической подачей топлива стоят значительно дороже.

Котёл электрический ProthermСкат KR

На оснащении котлов Скат стоят нагревательные реостатные элементы, внутрь котлов встроены гидравлические блоки. Такой блок включает в себя автоматический насос, датчик для контроля давления и предохранительный клапан. К котлу также можно подключить расширительный бак ёмкостью 10 литров. Кроме того, имеется ещё также и электрический блок для переключения мощности котла.

Котёл Protherm Скат

Встроенный в котёл циркуляционный насос работает только в течение ограниченного периода времени, что позволяет вам сэкономить на электроэнергии и продлить срок службы насоса. После того, как вы выключите котёл, насос будет работать ещё две минуты, для использования нагретой воды в котельном корпусе и трубах.

Котлы линейки Скат имеют мощность от 6 до 28 кВт. Котлы мощностью 21 и 24 кВт можно включать в каскад до нескольких штук. Причём, последним котлом в каскаде может быть котёл Скат любой мощности. Ну и конечно, нельзя не отметить тот факт, что, как и любой электрический котёл, Скат работает максимально бесшумно.

Основные принципы выбора комбинированного котла

Перед приобретением оборудования определитесь со следующими параметрами:

вид топлива;
требуемые функции, т.е. аппарат должен только отапливать помещение или ещё нагревать воду, от этого зависит количество контуров;
функция работы в автономном режиме;
возможность внедрения в систему «умный дом»;
при монтаже специального клапана система работает бесшумно;
мощность.

Схематичное изображение системы «умный дом»

О последнем критерии поговорим подробнее. Итак, желательно выбирать более мощные котлы для того, чтобы при минимальных затратах получать оптимальный обогрев. Иначе это приведёт к дополнительным расходам на систему отопления.

Кроме того, при превышении необходимой мощности, агрегат начинает работать в импульсном режиме, что приводит к быстрому износу.

Если мощность котла мала, то остатки топлива из-за нехватки воздуха не будут дожигаться, что ведёт к засорению дымохода.

Если один из видов топлива – твёрдый, то учтите такие характеристики, как:

объём топки – определяет периодичность загрузки топлива (естественно, чем меньше размер, тем меньше и временные промежутки);
материал теплообменника – чугун или сталь. Первый меньше подвержен коррозии и дольше производит теплоотдачу, но нагревается тоже дольше, повреждается при неожиданном температурном скачке, тяжёлый. Стальные больше подвержены коррозионным и окислительным процессам, но зато меньше весят и перепады температур им не страшны.
материал колосников – чугун или с керамическим напылением. При керамическом напылении используют сыпучее топливо, которые требует большего количества кислорода, а чугунные используются для всех видов твёрдого горючего.

Котел на твердом топливе и электричестве

Закрытый тип с принудительной циркуляцией

Несложная схема с циркуляционным насосом, который перемещает теплоноситель по системе. Уклон как таковой уже не требуется соблюдать. Насос, а также термодатчик (контролирует работу насоса) устанавливаются на обратке (между расширительным баком и котлом), подключаются к электросети.

Схема отопления закрытого типа с принудительной циркуляцией

Данная обвязка отличается большей производительностью из-за использования устройства терморегулировочного. Может использоваться там, где подача электроэнергии стабильна. Иначе при отключении электричества остановится система отопления.

Пеллетные котлы

Котлы, работающие на пеллетах сложно отнести к какому-то классу, потому о них обычно говорят отдельно. Топливо для этого типа котлов — небольших размеров гранулы из спрессованных опилок. Для хранения пеллет возле котла делают бункер. Его размер определяет время автономной работы оборудования. При достаточном количестве места бункер можно сделать на несколько тонн топлива. Минимальный размер — на пару ведер, чего хватает на день работы.

Котел на пеллетах

Пеллетный отопительный котле оснащен специальной горелкой. Пеллеты из бункера автоматически подаются в зону горения, где сгорают практически без остатка. Нормального качества гранулы дают всего 3-5% золы. Потому чистка требуется редко — раз в неделю или даже раз в несколько недель. Оборудование полностью автоматизировано, при достаточном запасе топлива можно не наведаться неделями.

Но и тут не обошлось без недостатков. Первый — высокая цена на оборудование. Второй — требовательность к качеству пеллет. Они должны иметь малую зольность, хорошую теплотворную способность, не должны ломаться и крошиться. В остальном пеллетный котел для отопления частного дома — хороший выбор. Его плюс еще в том, что используются отходы деревообрабатывающей промышленности.

Схема отопления с насосом

Контур с принудительной циркуляцией лишен недостатков гравитационной системы. Длина труб и их диаметр могут быть любыми, нужно только установить мощную помпу.

Инструменты и материалы

Дополнительно потребуются:

индикатор фазы;
кусачки;
стриппер (приспособление для снятия оболочки с жил) или нож.

Из инструментов вам понадобится индикатор фазы.

Нужны такие материалы и изделия:

медные провода с сечением, соответствующим потребляемому насосом току;
клеммы типа WAGO или самоизолирующие зажимы;
диэлектрическая клейкая лента;
короб для кабеля.

Кроме труб, фитингов и радиаторов, для монтажа контура понадобятся:

Мембранный расширительный бак. Из-за создаваемого помпой избыточного давления систему делают закрытой, поэтому вариант для гравитационного отопления не подойдет. Нужен красный мембранный бак – для технической воды. Синий для питьевой стоит дороже.
Манометр, воздухоотводчик и предохранительный клапан. Вместе они называются группой безопасности.
Трехходовой вентиль с термоголовкой.
Фильтр.

Что делать с конденсатом

Чтобы избежать поступления в котловой бак теплоносителя с температурой ниже +50…+55°С, вызывающего образование кислоты на его стенках, вблизи отопителя монтируют смесительный узел.

«Подачу» и «обратку» соединяют перемычкой с 3-ходовым вентилем, управляемым сигналами от термодатчика. При остывании теплоносителя на впуске в агрегат ниже критической температуры клапан поменяет положение, и произойдет подмес горячего потока в холодный.

Инструкция

Систему отопления собирают по следующим правилам:

Используют трубы ДУ25, при большой протяженности контура – ДУ32.
Горизонтальные участки прокладывают с малым уклоном, необходимым только для дренирования трубопровода, – 2-3 мм/м.
Разгонного коллектора не делают.
Группу безопасности устанавливают со стороны подающего патрубка котла не далее 0,5 м от него. Между теплогенератором и приборами запрещено размещать запорную арматуру.
Насос с фильтром и мембранный расширительный бак подсоединяют к «обратке», чтобы они работали в щадящих условиях при относительно низкой температуре.
Помпу размещают между 3-ходовым вентилем и отопителем.

Схема отопления твердотопливным котлом с насосом.

Нужно предусмотреть возможность аварийного сброса избыточного тепла.

Для этого используют:

ветку с радиаторами в неотапливаемых помещениях (например, в кладовой или на веранде);
змеевик в котловом баке, подключаемый к водопроводу с одной стороны и канализации – с другой.

От теории к практике

Чаще желающие смастерить оборудование своими руками останавливают выбор на вертикальном твёрдотопливном котле. Процесс изготовления будет рассмотрен на примере твёрдотопливного котла для отопления дома площадью 100 м2. Эта система состоит из семи радиаторов и разводки системы водопровода.

Итак, делаем теплообменник:

изготавливаем вертикальные основания теплообменника. Для этого берём четыре профильные трубы длиной по 30 см каждая, которые будут располагаться со стороны камеры сгорания;
в них газовым резаком делаем по четыре отверстия диаметром 5 см. Неровности убираем угловой шлифовальной машинкой (болгаркой). Должно получиться восемь отверстий;
в трубах, которые будут находиться в задней части оборудования, проделываем четыре отверстия диаметром 40 мм и четыре диаметром 50 мм. Все они должны располагаться со стороны соединения с передними стойками. В результате должно получиться по восемь отверстий;
в профильной трубе длиной 500 мм вырезаем отверстие для крепления патрубка, через который будет происходить вывод отработанной воды;
в верхней части задней стойки делаем отверстие для подачи воды в систему.

После чего приступаем к сборке теплообменника. Вертикальные основания соединяются профильной трубой. Для этого её кладём на установленные перпендикулярно поверхности основания. Места соединения провариваем сваркой. Всю эту конструкцию с обратной стороны соединяем профильной трубой с отверстиями для отвода воды. В результате получаем переднюю стенку теплообменника.

Далее вертикальные основания устанавливаем перпендикулярно, и свариваем четырьмя трубами круглого сечения. Получается задняя стенка теплообменника. Переднюю и заднюю стенки соединяем между собой. Для этого надо подвести продольные трубы к отверстиям и проварить их, а затем к конструкции привариваем патрубки для подачи и вывода воды. Стыки завариваем с использованием кусочков металла и проверяем прочность теплогенератора.

После проверки прочности сварки закрываем пробкой патрубок для отвода воды, а в отверстие для подвода заливаем воду. Проверяем герметичность сварочных соединений на видимые протечки.

Изготовление корпуса тоже потребует усилий. Для этого из листов жаропрочной стали вырезаем восемь стенок – 2 передние, 2 задние и 4 боковые. Площадь каждой из них должна быть 850 х 300 мм. Все замеры производим метровой линейкой, отрезаем материал болгаркой. После чего вырезаем две пластины размером 450 х 450 мм: одну для днища, другую для верхней плиты котла.

Делаем два отверстия под дверки в передней стенке: первое — на уровне колосника для поджигания топлива и очистки камеры сгорания, а второе – немного выше по уровню для загрузки топлива. В работе используем дрель и болгарку. Из листа нарезаем рёбра жёсткости длиной 80 см.

Схема обвязки без насоса

При отсутствии электроснабжения или нестабильной работе сети сооружают отопительный контур с естественной циркуляцией теплоносителя. Другое название – гравитационный. Он не нуждается в насосе, а значит, является энергонезависимым.

Принцип работы

Движение теплоносителя по трубам обеспечивает конвекция – стремление менее плотной нагретой среды перемещаться вверх под действием архимедовой силы. Горячую воду вытесняет из котлового бака в подачу более холодная, поступающая из «обратки».

Схема обвязки твердотопливного котла без насоса.

Необходимые инструменты и расходники

Для монтажа понадобятся:

перфоратор;
уровни – реечный и ватерпас;
рулетка;
разводной ключ «попугай»;
отвертки, плоскогубцы;
для полипропиленового контура – специальный нагреватель для сварки пластмассовых деталей.

Нужны материалы:

кронштейны для крепления труб и радиаторов;
дюбели;
пакля или сантехнический лен (ФУМ-лента не подходит из-за высокой температуры транспортируемой среды).

После нагрева объем теплоносителя увеличится. Для компенсации в систему врезают расширительный бачок.

Также нужны радиаторы, трубы, муфты и другие фитинги.

Как сделать

Чтобы создать конвекцию и свести к минимуму гидравлическое сопротивление контура, его строят по следующим правилам:

Котел располагают хотя бы на 0,5 м ниже радиаторов. В разных помещениях отметки на одной высоте делают с помощью ватерпаса.
Первый участок от подающего патрубка прибора делают вертикальным до потолка. Это разгонный коллектор, он создает сильный конвекционный напор. Опуск делают вдоль угла того помещения, где находится первый радиатор.
Применяют большие трубы – с внутренним диаметром 30-40 мм. С увеличением этого параметра снижается гидравлическое сопротивление.
Горизонтальные участки монтируют с большим уклоном – 1 см/м. Это облегчит сток холодной жидкости обратно к котлу.

Котел располагают так, чтобы уменьшить гидравлическое сопротивление.

Расширительный бак размещают в самой верхней его точке. Чтобы не нарушать эстетики, резервуар часто устанавливают на чердаке. В таком случае изделие нужно утеплить.

Минусы

Гравитационная система имеет ряд недостатков:

Длина контура не может превышать 30 м.
Тепло распределяется неравномерно, дальние от котла радиаторы холоднее ближних.
Из-за существенного перепада температур на «подаче» и «обратке» отопитель испытывает высокие нагрузки.
Нужны трубы большого диаметра, что приводит к удорожанию проекта и увеличению объема воды.
Через открытый расширительный бачок в рабочую среду поступает кислород, вызывающий коррозию металлических поверхностей и завоздушивание контура.
Невозможна эксплуатация прибора в режиме малой производительности, что требуется в межсезонье.

Универсальные аппараты

Они работают на трех или четырех видах топлива. То есть возможность перебоев в работе системы отопления дачи или частного дома практически нулевая.

Особенностями таких комбинированных котлов являются:

Автоматические работа и изменение источников тепла.
Несколько меньший от однотопливных конструкций КПД.
Большие размеры.
Сложная автоматика. Часто ее настройка становится проблемой для владельцев частного дома.
Наличие большого количества выходных патрубков. Благодаря этому универсалы можно подключать к различным группам пользователей без применения специальных коллекторов.

Правда, их установка и обслуживание представляют собой сложный и кропотливый процесс. Для монтажа нужно подготовить отдельное помещение. При этом оно должно быть таким, чтобы в него можно было легко заносить твердое и жидкое топливо. Последнее выделяет неприятный запах, что является причиной размещения котельной подальше от жилого дома.

Чтобы подключить трубы к необходимым патрубкам, нужно потратить немало времени на изучение инструкции. Правда, об этом недостатке можно забыть, если воспользоваться предоставляемой производителем услугой установки.

Особенности твердотопливных котлов

При подключении ТТ котла приходится решать два вопроса:

Как избежать перегрева теплоносителя в системе.
Как добиться меньшего периода загрузки топлива и более стабильной температуры в доме.

Связано это с особенностью работы традиционных ТТ котлов, их высокой инерционностью. После того как закладка топлива разгорится, можно только немного (манипулируя заслонками) изменять интенсивность горения. На пике, если объем системы небольшой, теплоноситель вполне может закипеть. Это может привести к выходу из строя как самого котла (один из вариантов), так и элементов системы. Потому решение этой проблемы — первоочередное.

Визуализация — отличная вещь. Сразу становится понятнее, как все подключать

Обеспечение стабильной температуры в дома — тоже важная задача, как и увеличение промежутка между необходимыми топками. Всем хочется тепла и комфорта. И их можно обеспечить.

Еще одна особенность твердотопливных котлов — образование конденсата. Он выпадает на стенках теплообменника, когда температура в обратке падает примерно до 30°C. Конденсат — очень едкая жидкость, которая разъедает даже прочные материалы, значительно сокращая срок эксплуатации котла (на 5-7 лет). Поэтому борьба с конденсатом тоже важна. Для этого тоже есть решение и не одно.

Базовые принципы подключения твердотопливного агрегата

Рассматривая, как правильно подключить твердотопливный котел, необходимо обратить внимание на базовые элементы обвязки, обеспечивающие безопасность функционирования теплогенератора. Речь идет о группе безопасности и смесительном узле

Манометр помогает следить за давлением в системе, воздухоотводчик служит для удаления воздушных пробок, а предохранительный клапан сбрасывает излишки пароводяной смеси, когда давление превышает заданные параметры

Группа безопасности, в состав который входит манометр, а также предохранительный клапан и воздухоотводчик, смонтированные на одном коллекторе, устанавливается непосредственно на выходном патрубке котельного агрегата. Манометр помогает следить за давлением в системе, воздухоотводчик служит для удаления воздушных пробок, а предохранительный клапан сбрасывает излишки пароводяной смеси, когда давление превышает заданные параметры.

Смесительный узел на основе трехходового клапана с термоголовкой устанавливается совместно с байпасом (перемычкой), соединяющим трубу подачи и обратки, за счет чего формируется малый циркуляционный контур.

Работает система, предохраняющая котел от конденсата и температурного шока, по следующей схеме:

Пока топливо разгорается, клапан перекрывает поток остывшего теплоносителя из большого контура системы отопления. В результате циркуляционный насос гоняет по малому кругу ограниченный объем теплоносителя.
На трубе обратки установлен датчик, соединенный с термоголовкой трехходового клапана. Когда теплоноситель в обратном трубопроводе нагревается до 50-55 градусов, термоголовка срабатывает и нажимает на шток клапана.
Клапан плавно приоткрывается и остывший теплоноситель начинает понемногу поступать в рубашку котла, смешиваясь с нагретым из байпаса.
Когда все радиаторы прогреваются и температура обратки повышается до безопасных для котла значений, трехходовой клапан перекрывает байпас, полностью открывая проход потоку теплоносителя по обратному трубопроводу.

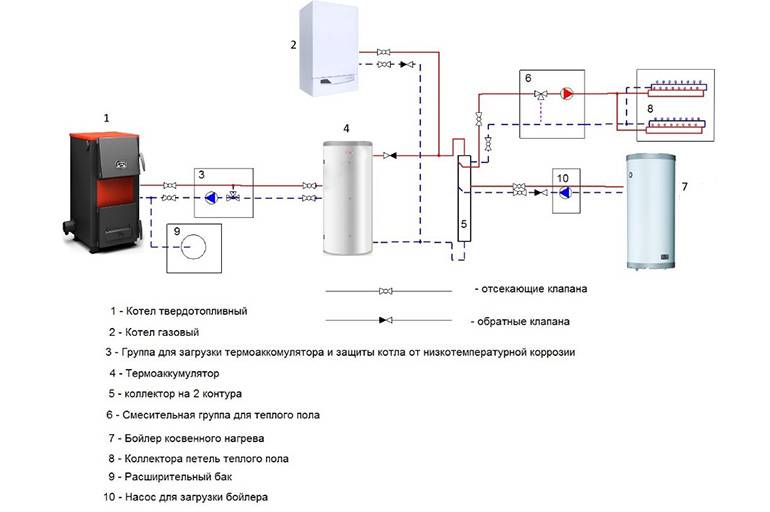

Базовая схема подключения твердотопливного котла к отопительной системе максимально проста и надежна, монтаж обвязки можно выполнить самостоятельно.

Важно знать, как подключить твердотопливный котел с использованием полимерных труб, чтобы избежать распространенных проблем:

Полимерные трубы небезопасно использовать для обвязки котла – они могут не выдержать аварийного повышения температуры и давления. Поэтому обвязку рекомендуется выполнить сталью или медью, а полимерные трубы подсоединять уже к коллектору, распределяющему теплоноситель по отопительным контурам. В крайнем случае, металлическую трубу монтируют только между подающим патрубком котла и группой безопасности.
Использование толстостенной полипропиленовой трубы для обратного трубопровода на участке между трехходовым клапаном и патрубком котла приводит к тому, что накладной температурный датчик реагирует на нагрев теплоносителя с заметным запозданием. Лучше установить металлическую трубу.

Насос для системы отопления с принудительной подачей теплоносителя устанавливается на трубу обратки между трехходовым клапаном и котлом. Такое расположение позволяет ему обеспечить циркуляцию воды или антифриза по малому кругу. Ставить циркуляционный насос на трубу подачи нельзя, поскольку устройство не рассчитано на работу с пароводяной смесью, которая образуется при перегреве теплоносителя. Остановка насоса ускорит или спровоцирует взрыв отопительного котла, поскольку в него перестанет поступать остывший теплоноситель.

Как удешевить обвязку

Базовая схема подключения твердотопливного котла предусматривает использование трехходового смесительного клапана, оснащенного термоголовкой и накладным датчиком. Это оборудование достаточно дорого стоит, и его можно заменить более дешевым вариантом – трехходовым клапаном с вмонтированным термостатическим элементом. Такое устройство отличается фиксированной настройкой – клапан срабатывает, когда температур среды достигает 55 или 60 градусов (в зависимости от модели).

Установка клапана, поддерживающего фиксированную температуру, снижает финансовые затраты на монтаж защиты твердотопливного агрегата от конденсата и термических перепадов. Теряется возможность гибко управлять температурой теплоносителя, отклонения от заданного значения могут достигать 1-2 градусов, но это не является критичным.

Отопительные комбинированные котлы дрова-газ

Наиболее экономичными типами энергоносителей в настоящее время являются дрова и газ. Именно поэтому для организации теплоснабжения частных домов рекомендуется применять комбинированные котлы отопления дрова-газ.

Комбинированный отопительный котел дрова-газ

Конструктивно котлы этого типа имеют две камеры сгорания для каждого типа топлива. Это обуславливает большие габариты отопительного оборудования. В зависимости от функциональных особенностей у комбинированных котлов отопления дрова-газ может быть один или два теплообменника. В первом случае они являются общими для каждой камеры сгорания. У двухконтурных комбинированных котлов отопления функция ГВС выполняется при использовании одного из видов топлива.

Для всех комбинированных газовых котлов отопления перед установкой необходимо правильно оформить разрешительную документацию

При этом Управляющая компания в Технических Условиях будет акцентировать внимание на технических свойствах именно газовой составляющей оборудования

Важно, чтобы в конструкции комбинированных котлов для отопления дома характеристики твердотопливной части не влияли на газовую

Существует два типа комбинированных котлов теплоснабжения дрова-газ:

С раздельными камерами сгорания. В основном это заводские модели с двумя контурами. Один из них нагревает воду для отопления, а второй обеспечивает горячее водоснабжение;
С общей камерой сгорания. Это в большей мере относится к самодельным установкам, когда нужно минимизировать затраты по обустройству отопления загородного дома комбинированным котлом. В стандартный котел устанавливается заводская газовая горелка. В случае применения дров она демонтируется.

Последние модели имеют самые противоречивые отзывы о комбинированных котлах отопления. В основном это самодельные конструкции, у которых теплообменник не рассчитан на высокое термическое воздействие при работе газовой горелки. Именно это и становится причиной частого выхода из строя котла.

При выборе газовой горелки для твердотопливного котла необходимо точно замерить размеры камеры сгорания. Они должны соответствовать габаритам газовой горелки.

Виды электрических котлов

Выбирая электро котел для установки в дополнение к твердотопливному, достаточно бегло ознакомиться с основами нагрева воды при помощи электрического тока, что бы не попасться в сети маркетологов. Электрические котлы работают с КПД около 95%. Не стоит на своей системе отопления проверять правдивость заверений производителя о несравненно высоком КПД именно их приборов – это может стоить лишних денег, и окупятся они не скоро. Есть три основных типа котлов:

1. ТЭНовые котлы.

Нагрев в них осуществляется электрическим нагревательным элементом (ТЭНом), который погружен непосредственно в теплоноситель. В контуре такого котла может циркулировать, как вода, так и антифриз. Неприхотлив в эксплуатации, но периодически требует замены ТЭНа по причине образования накипи, уменьшающей теплоотдачу.

2. Электродные котлы.

Теплоносителем в них выступает вода. Нагрев происходит за счет энергии выделяемой при протекании электрического тока через теплоноситель в котле между электродами, которые находятся внутри. Может работать без электронасоса в контуре. Обеспечивает плавный нагрев воды в системе. Со временем, в результате электролитических реакций, электроды растворяются и требуется их замена.
