Шибер для дымохода: что это такое, для чего нужен, виды заслонок, как сделать и установить задвижку своими руками

Рекомендации по монтажу

При установке шибер-задвижек в трубопровод необходимо соблюдать следующие рекомендации:

  • Перед монтажом стоит убедиться, что подсоединительные фланцы очищены от грязи, окалины, ржавчины, на них отсутствуют царапины.
  • Также следует проверить линейность трубопровода — задвижка не предназначена для его выравнивания и в случае ее установки в несоосные торцы велика возможность возникновения протечек и даже трещин в корпусе.
  • Следует избегать гидравлических ударов в системе, которые может вызвать быстрое открытие затворов задвижек.
  • Корпуса тяжелой запорной арматуры желательно обвязывать мягким ленточным стропом. Ни в коем случае не следует крепить арматуру за штурвал или привод.
  • При установке стоит избегать ударов и трений — это может привести к разрушению защитного покрытия корпуса и его ускоренной коррозии.
  • Обязательно следует устанавливать арматуру по стрелке на корпусе, показывающей направление движения транспортируемого потока.
  • Шиберные задвижки поставляются с незатянутым сальником. Перед монтажом все его болты должны быть затянуты.
  • Шибер-задвижка может устанавливаться в любом положении за исключением вертикального нижнего.
  • Для тяжелых изделий больших габаритных размеров, установленных горизонтально, следует предусмотреть поддерживающие опоры.

Рис. 18 Правила монтажа

Шиберные задвижки находят широкое применение во многих отраслях промышленности и народного хозяйства, где производится транспортировка по трубопроводам и без их наличия газов и чистых или с загрязнениями жидкостей. Благодаря широкому спектру использования, шиберная запорная арматура имеет довольно большое число вариантов конструктивных исполнений, материалов изготовления основных узлов, которыми являются корпуса, шиберы и уплотнения.

Как изготовить шибер для дымохода своими руками

Изготавливать и устанавливать шибер самостоятельно лучше в процессе кладки камина или монтажа металлического дымохода.

Для изготовления простой выдвижной заслонки требуются листы оцинкованной или нержавеющей стали толщиной 2-2,5 мм. Изготовление направляющих по периметру дымохода потребует толстую проволоку 6 мм.

Для выполнения работы нужно оборудование и инструменты:

  • болгарка или ножницы по металлу;
  • шлифовальный диск для УШМ;
  • сверла и напильник по металлу;
  • маркер для разметки.

Желательно делать всю работу на специальном токарном или верстальном станке. Если форма дымохода – прямоугольная, можно изготовить самую простую шиберную заслонку, просто отрезав кусок листовой стали нужного размера. Рекомендуется приварить ручку или просверлить небольшое отверстие для удобства в регулировании шибера.

Перед началом работы измеряем площадь и форму сечения дымохода, маркером делаем метки на листе картона в соответствии с ними. Для изготовления рамы сгибаем проволоку в форме буквы П, по ширине и длине совпадающую с сечением дымохода. По картонному лекалу болгаркой вырезаем заслонку, края обрабатываем шлифовальным диском.

Чтобы сделать поворотную шиберную заслонку, потребуется больше инструментов и времени. Чаще всего этот тип шибера используется для металлического дымохода для современных каминов и металлических отдельно стоящих печей.

Набор инструментов для работы:

  • болгарка;
  • дрель;
  • плоскогубцы;
  • сварочный аппарат;
  • циркуль;
  • рулетка;
  • маркер для разметки.
  1. Сначала измерить внутренний диаметр трубы дымохода с помощью циркуля.
  2. Согласно ему начертить окружность на листовой стали.
  3. Болгаркой вырезать круг.
  4. Вырезанный фрагмент поместить в трубу и проверить плотность прилегания. При необходимости доработать заслонку шлифовальным диском.
  5. Металлическую трубку диаметром 6 см положить на круг по центру и сделать на нем метки, отступив по 3 мм с каждой стороны круга.
  6. Отрезать трубку болгаркой.
  7. В полученном отрезке трубы с обеих сторон рассверлить резьбу до 6,8 мм.
  8. В стальном круге высверлить отверстия под сварку (одно – по центру, два – в 1 см от края с противоположных сторон).
  9. Приварить трубку с резьбой к стальной окружности.

Шиберная дроссельная заслонка готова, осталось установить ее в трубе дымохода.

Установить заслонку для камина или отопительного агрегата можно одним из трех способов:

  1. Монтаж шибера осуществляется непосредственно в каминной топке. Его размещают на расстоянии 100 сантиметров от отопительного устройства, что позволяет им легко управлять.
  2. Объединение шибера с иными элементами отопительной конструкции без использования дополнительного крепежа. Данный метод монтажа получил название «труба в трубу».
  3. Шиберную заслонку устанавливают в вентиляционных трубах. Ее применяют, чтобы двигатель вентилятора не перегревался во время его работы.

Монтаж необходимо осуществлять в закрытом положении шибера, чтобы не допустить лишней нагрузки на двигатель.

Поскольку существует многообразие моделей печных агрегатов и каминов и отопление с их использованием выполняют различным образом, для каждого из них требуется свой вид задвижки.

Например, для печи, функционирующей на газу, потребуется классическая дроссельная заслонка поворотного типа или поворотный автоматический шибер, поскольку они способны перекрывать дымоходную трубу полностью и тогда пламя не сможет вырваться наружу.

При этом поворотные задвижки не следует устанавливать при обустройстве банной печки, поскольку они в закрытом виде будут пропускать пар, а в открытом положении их очень тяжело отчистить.

Как правило, шибер для камина или печного агрегата продают в полной комплектации вместе с дымоходом. Но бывают дымоотводящие конструкции без заслонки, поэтому ее можно сделать своими руками, покупая элементы для нее в строительном магазине. Основное, что следует сделать перед тем, как их приобретать, это определиться с необходимыми размерами.

2 Виды шиберов

Существует несколько типов шиберных заслонок для воздуховодов. Такие задвижки делят по двум главным параметрам: конструкции и материалу изготовления.

Выдвижная конструкция

Данная задвижка имеет вид горизонтальной пластины, благодаря перемещению которой может либо увеличиваться, либо уменьшатся  поперечное сечение воздуховодов, тем самым регулируя мощность тяги. Гладкая задвижка чаще всего обладает маленьким отверстием, которое способствует идеальной герметичности. Чаще всего этот тип шибера применяется для труб, которые сделаны из кирпича или стали.

Самодельная шибер задвижка

Поворотная конструкция

Такое устройство имеет возможность вращаться вокруг собственной оси, благодаря чему ручка легко поможет перекрыть, или наоборот открыть  канал вентиляции. Изготавливается поворотный тип конструкции, как и предыдущий вариант задвижке в форме гладкой пластины, которая делится специальной осью на две ровные части и контролируется, благодаря постоянному вращению обеих частей.

Применяют поворотный вариант шибера в тех ситуациях, когда по каким-то причинам является невозможным сделать монтаж выдвижной задвижки. Поворотный шибер, как и выдвижной можно создать собственными руками.

Выдвижной шибер для дымохода

Для того чтобы сделать шибер для дымохода как правило применяются такие материалы, как чугун или нержавеющая сталь. Прямоугольный или круглый чугунный шибер является прочным, устойчивым к наиболее высоким температурным режимам, имеет длительный срок эксплуатации.

В то же время такие задвижки достаточно тяжелые, поэтому могут возникать определенные проблемы в процессе монтажа. Нержавеющие задвижки могут использоваться практически в любых системах вентиляции, так как они универсальные и легкие.

2.1 Советы по выбору

style=»display:block; text-align:center;»
data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-9337857885889635″data-ad-slot=»9725334793″>

Шибер можно использовать при любой модели камина или печи. Хотя есть некоторые наиболее современные модели, где потоки воздуха контролируются специальным электроприводом, поэтому здесь шибер не целесообразен. Выбирая шибер надо учитывать, какой лучше подойдет – прямоугольный или круглый, а также учитывать некоторые другие детали.

В случае, когда надо сделать задвижку для газовой печи, лучше использовать поворотный шибер. Таким образом, отсутствует возможность полного закрытия воздуховодов, а соответственно и утечку пламени через вентиляционный канал наружу.

Задвижка в дымоход

Вентиляционную заслонку, не оснащенную электроприводом также можно применять, но за ней нужно постоянный контроль. В частности, надо учитывать, что открытая площадь сечения не должна быть меньше, чем 35% от общей.

Поворотный шибер лучше подойдет, если речь идет о банных печках. Поэтому достаточно часто в таких случаях используют как прямоугольный, так и круглый шибер.

Задвижка своими руками

Хотелось бы отметить, что шибер лучше всего устанавливать недалеко от места, где будет расположен дымоход.  Горизонтальная задвижка для воздуховодов изготавливается довольно легко. Сначала меряется вентиляционная труба, после чего согласно ней вырезается фрагмент.

Разновидность шибер задвижки

Теперь можно перейти к процессу сварки полученной пластины и конечно же двух патрубков. Горизонтальный шибер встроен и как видно, сделать своими руками такую задвижку можно быстро и легко.

Для того чтобы создать поворотный шибер для дымохода своими руками надо строго соблюдать инструкцию:

  1. На первом этапе надо сварить рамку для заслонки. С такой целью нужно подготовить уголки, где ширина полок составит примерно 40 см.
  2. Высверливается отверстие для оси. В зависимости от месторасположения шибера отверстие сверлится либо по горизонтали, либо по диагонали.
  3. Присоединяются необходимые втулки, после чего обязательно проверяется эффективность их размещения.
  4. Вырезается пластина для заслонки и приваривается к оси. Надо смотреть чтобы в таком процессе не появились серьезные щели.
  5. Крепится ручка, благодаря которой можно регулировать вентиляционный канал и потоки воздуха в нем.

В конце хотелось бы отметить, что шибер необходим для всех систем вентиляции за исключением только тех, которые оснащены электроприводом. Сделать своими руками как круглый, так и прямоугольный шибер для воздуховодов совсем не сложно.

Способ установки

Монтаж шиберных заслонок выполняется четырьмя методами:

  • Сварным — торцевые части труб и патрубки арматуры спаиваются с использованием сварочного оборудования. Получается надежный герметичный, но неразборный узел.
  • Фланцевым – если торцевые части задвижки оснащены фланцами – круглыми или квадратными пластинами с отверстиями, в торцах труб также устанавливают фланцевые переходники. Для соединения элементов трубопровода фланцы совмещают и стягивают болтами, получая разъемный узел.
  • Резьбовым – патрубки имеют резьбу, соединение выполняется при помощи накидных гаек. Метод используется редко, так как резьбовый узел от вибрации рабочей среды разбалтывается и нуждается в периодическом подтягивании.
  • Закладным – корпус укладывается горизонтально между участками вертикальной трубы или шахт, узел цементируется. Используется только при монтаже дымовых шахт отопительных агрегатов.

По способу установки выделяют два вида задвижек:

  • муфтовая – имеет полноценный корпус с патрубками, может присоединяться фланцевым, сварным и резьбовым способом;
  • межфланцевая – корпус не имеет патрубков, в отдельных случаях корпус представляет собой только раму с седлами, такая задвижка устанавливается в разрез трубопровода или пазы в дымоходной шахте и присоединяется сварным, фланцевым или закладным методом.

Самостоятельное изготовление

Простота конструкции пластины шибера для дымохода позволяет сделать ее своими руками, чтобы обеспечить в дальнейшем регулирование тяги в нем.

Изготовление шибера поворотного типа

Для самостоятельно изготовления такой заслонки потребуется:

  • труба из нержавеющей стали, имеющая внутренний диаметр в 6 мм;
  • гвоздь;
  • лист нержавейки до 2 мм;
  • пара болтов на 8 мм.


Чертеж поворотного шибера

Процесс работы предполагает следующие последовательные этапы:

  • Измерение внутреннего диаметра подготовленный трубы с последующим переносом его на стальной лист.
  • Вырезание отмеченного на первом этапе круга из стали.
  • Примерка круга и обработка его посредством шлифовального круга.
  • Подготовленная труба примеряется к заслонке, отмечаются точки на несколько мм меньше, чем внутренний диаметр будущей заслонки.
  • Отрезание нужного участка трубы.
  • Рассверливание отверстия для последующей нарезки резьбы.
  • Нарезание резьбы, удаление образующейся стружки.
  • Приваривание заслонки к трубке.
  • Нанесение отверстий на дымарь – с двух сторон на одном уровне.
  • Просверливание отверстий.
  • Установка заслонки в трубу.


Для чего нужен шибер

Изготовление шибера выдвижного типа

В этом случае также требуется подготовить задвижку и направляющую рамку для нее.

На первом этапе работы вырезается будущая задвижка подходящего размера в зависимости от параметров дымохода. Одна ее сторона немного сгибается, чтобы облегчить ее движение в ходе эксплуатации.

Чтобы будущая заслонка перемещалась без проблем, ее важно тщательно отшлифовать. Для дымоходов круглой формы под шибер потребуется пара кругов из металла одинакового размера

В центральной их части проделывается отверстие, аналогичное диаметру трубы. На следующем этапе вырезается пластина для задвижки

Для дымоходов круглой формы под шибер потребуется пара кругов из металла одинакового размера. В центральной их части проделывается отверстие, аналогичное диаметру трубы. На следующем этапе вырезается пластина для задвижки.

В завершение круги соединяются посредством сварки, а затем готовый шибер закрепляется на трубе.

Изготовление поворотной заслонки с квадратным сечением

При необходимости, в частности при квадратном сечении дымохода, изготавливается шибер поворотного типа. Для этого необходимо:

  • Сделать основные замеры для внутренних параметров дымохода.
  • Сварить стальную рамку по указанным габаритам.
  • В середине двух противоположных сторон рамки проделываются отверстия для установки будущей направляющей.
  • С учетом внутренних параметров готовой рамы вырезается из металлического листа пластину подходящего размера (меньше габаритов рамы на 2 мм с каждой стороны).
  • Изготовить поворотную ось, нарезать на одном из ее концов резьбу.
  • Установка оси в соответствующие отверстия.
  • Фиксация подготовленной оси на раме.
  • Крепление заслонки к оси посредством сварки.

Завершается работа подготовкой ручки для оси.


Шибер своими руками — горизонтальный и поворотный

Что такое шибер для дымохода, устройство и принцип работы

Шибер это, не что иное, как обычная заслонка. Она предназначена для того, чтобы перекрывать вытяжку газов. Такое приспособление использовалось в русских печках много веков.

Задвижка для дымохода может быть чугунной или стальной. В настоящее время данное приспособление используется для следующих целей:

  • Регулирование тяги в дымоходе и сохранение теплового баланса. Уменьшая сечение дымохода можно снизить потери тепла не перекрывая движения газов наверх.
  • Экономия топлива. Увеличивая приток воздуха и кислорода к горящему пламени можно увеличить отдачу тепла данным видом обогревателя.

Для печей, где нет поддувал, устройство обеспечивает принудительную подачу воздуха.

По конструкции шибер на дымоход является регулируемой задвижкой для варьирования движение дыма. Они могут быть круглыми, квадратными или прямоугольными.


Как выглядит устройство в разрезе

Выделяют два вида изделий:

  • Выдвижной. Движение осуществляется вперед-назад.
  • Поворотный. При работе поворачивается вокруг собственной оси.

Про механизмы действия задвижки могут быть:

  • ручными;
  • электроприводными (последний вариант не пригоден для организации дымоходов).

Рабочий процесс заслонки достаточно прост. С ее помощью уменьшается или увеличивается зазор, имеющийся внутри канала дымохода. При большом отверстии количество поступающего воздуха увеличивается, когда зазор небольшой, количество сильно ограничивается.

Перекрывая канал выхода дыма, можно пустить отработанные газы в помещение. Поэтому пользоваться заслонкой нужно очень аккуратно, с пониманием дела.

Корпус

Корпус шиберной задвижки, имеющий прямоугольную или цилиндрическую форму, выполняется цельным монолитным или сборным, сварным, например. Особенностью конструкции шиберной задвижки могут быть съемная нижняя крышка и сквозной нож (шибер).

Для изготовления корпусов шиберных задвижек используют серый или высокопрочный чугун с шаровидным графитом и различные стали ─ углеродистые, низколегированные, нержавеющие.

Материал шиберной задвижки не может не оказывать влияния на ее стойкость к агрессивным средам. Задвижка чугунная шиберная несколько хуже стальной противостоит воздействию бензина, дизельного топлива, индустриального и моторного масел. Возможен комбинированный вариант ─ корпус чугунный, а детали, контактирующие с агрессивной средой, сделаны из нержавеющей стали. Защиту корпуса от коррозии может обеспечивать эпоксидное покрытие.

Для корпусов используют не только черные металлы, но и цветные (алюминиевые сплавы) и даже неметаллические материалы. В ассортименте некоторых производителей представлена задвижка шиберная из ПВХ (поливинилхлорида).

https://youtube.com/watch?v=N5bvZT2fMeM

Применение шиберных задвижек

Особенности конструкции шиберных задвижек делают их присутствие особенно уместным в трубопроводных системах, обеспечивающих перемещение сложных рабочих сред. Например, сред, отличающихся высоким содержанием механических включений, обладающих повышенной вязкостью, пульпообразных (пульпа образуется при смешивании твердых частиц и жидкости) и даже сыпучих.

Перечень технологических процессов, для которых имеет принципиальное значение свойственное шиберным задвижкам умение управляться с абсолютно неприемлемыми для многих других разновидностей трубопроводной арматуры материалами, очень широк.

Горнодобывающая промышленность

Важнейший сегмент горной отрасли – обогащение полезных ископаемых. По мере истощения запасов рудного и нерудного сырья и снижения в его составе доли полезных компонентов, значение обогащения только увеличивается. Шиберные задвижки широко используются в технологических установках обогатительных фабрик для обеспечения эффективности процессов транспортировки, промывки, химической обработки, дозирования сырья, классификации и подготовки пульп, отвода фильтрата и многих других операций.

Нефтегазодобывающая промышленность

Наряду с горнодобывающей отраслью становой хребет российской экономики составляет нефтегазовая промышленность.

Шиберные задвижки входят в состав фонтанной арматуры, используемой при добыче углеводородов. Шиберные задвижки также устанавливают на магистральных нефтепроводах, где они служат гарантом немедленного перекрытия потока сырой нефти. Есть даже специальный нормативный документ ─ «ГОСТ 55020-2012. Арматура трубопроводная. Задвижки шиберные для магистральных нефтепроводов. Общие технические условия».

Химическая промышленность

Шиберные задвижки монтируют на производственно-технологических линиях, обеспечивающих выпуск широкого спектра химической продукции – аммиака, ароматических углеводородов, жидкого стекла, мастик, минеральных удобрений, парафинов, растворителей, кислот и др.

Производство строительных материалов

Шиберными задвижками комплектуют установки для промывки песка, изготовления сыпучих и гранулированных материалов ─ гипса, доломита, извести, мела.

Шиберные задвижки широко используют в оборудовании для производства цемента.

Электроэнергетика и коммунальное хозяйство

Шиберные задвижки применяют в электроэнергетике, включая такой ответственный сегмент этой отрасли как атомная энергетика. В частности, шиберные задвижки производства компании АРМАТЭК поставлены на Ростовскую АЭС.

Шиберные задвижки устанавливают городские водоканалы на водопроводных и канализационных сетях. Они чрезвычайно эффективны при комплектации оборудования, обеспечивающего транспортировку производственных и коммунальных стоков к местам переработки.

Шиберные задвижки с успехом применяют в целом ряде не перечисленных выше отраслей ─ пищевой, целлюлозно-бумажной, деревообрабатывающей, металлургической, текстильной. А также в сельском хозяйстве, на очистных сооружениях и во многих иных направлениях технологий.

Изготовление своими руками

Вариант 1. Изготовление поворотного шибера из нержавейки

Мы предлагаем подробную инструкцию изготовления заслонки уже при готовом печном отоплении, когда конструкция выполнена, но механизм шибера был не предусмотрен.

Для изготовления и установки шибера своими руками вам понадобятся следующие материалы:

  • болгарка, отрезной и шлифовальный абразивный круг;
  • дрель;
  • метчик;
  • масло для смазки метчика при нарезке резьбы;
  • молоток;
  • тиски;
  • плоскогубцы;
  • сварка;
  • керн;
  • электроды для нержавеющей стали;
  • циркуль;
  • рулетка;
  • маркер перманентный.

Из материалов следует сразу подготовить:

  • лист нержавеющей стали толщиной 1.5 -2 мм.
  • трубку нержавейку с внутренним диаметром 6 мм;
  • 2 болта 8мм,
  • гвоздь (или металлический прут).

Когда все инструменты и материалы подготовлены, можно приступать к выполнению работ.

  1. Измерьте внутренний диаметр трубы и отметьте его на листе нержавеющей стали с помощью циркуля.

  2. Теперь с помощью болгарки вырежьте круг по выполненной разметке.

  3. Примеряем вырезанную заслонку, при необходимости дорабатываем шлифовальным кругом до тех пор, пока она четко не будет входить в трубу.

  4. Возьмите подготовленную трубку из нержавеющей стали и приложите к готовому кругу. Отмерьте маркером по размеру заслонки. Делаем ее меньше внутреннего диаметра на 3 мм с каждой стороны.

  5. Отрезаем трубу болгаркой с отрезным кругом.
  6. Рассверливаем внутреннее отверстие в трубке 6,8 мм для нарезки резьбы. При сверлении необходимо периодически смазывать машинным маслом внутреннюю поверхность трубки.

  7. Нарезаем с двух сторон трубки метчиком резьбу 8мм, не забывая смазывать в процессе метчик. Для удаления нарезаемой стружки, необходимо через каждые пол оборота метчика по резьбе, делать пол оборота возврат.

  8. Теперь необходимо выполнить три отверстия в заслонке. Сразу с помощью маркера поставьте метки.
  9. Зажмите в струбцине трубку и заслонку и приварите трубку к заслонке через эти отверстия (сварные заклепки). Сварку начинаем производить с центрального отверстия, потом освобождаем любую одну струбцину и привариваем в освободившееся отверстие.

  10. Делаем разметку будущих отверстий на дымаре. Для того чтобы четко совпала ось отверстий, оберните трубу рулеткой и отмерьте центра по горизонтали и вертикали. Сверлим.

  11. Собираем заслонку в трубку.

  12. Делаем шаблон для фиксатора заслонки.

  13. Переносим разметку на металлический лист. Можно использовать циркуль.

  14. Отмечаем середину для отверстий фиксатора, вырезаем и сверлим по разметке.
  15. Привариваем к трубе.

Вариант 2. Изготовление горизонтального выдвижного шибера из нержавейки

Для этого варианта необходимо приобрести уже готовую заводскую шиберную задвижку из нержавейки. Конструкция представляет рамку, внутри которой двигается механизм.

  1. Выложите 2 ряда печи или камина согласно используемой схеме порядовки.

  2. На ряду, где будет устанавливаться задвижка, вырезаем в кирпиче пазы. Это небольшие бороздки, в которые будет входить металлический элемент. Лучше всего для этих работ использовать угловую шлифовальную машину с кругом. Но если нет такого профессионального инструмента, то можно обойтись и напильником.
  3. Устанавливается заслонка.
  4. В боковом кирпиче необходимо вырезать углубление под ход ручки заслонки, ведь ее в процессе эксплуатации необходимо будет очищать от сажи.

  5. Укладывается следующий ряд кирпичей и хорошо заделываются все образовавшиеся зазоры.

Как видите, изготовление шибера не требует много времени и большого опыта. Вместе с тем, это очень важная деталь, которая позволит существенно повысить эффективность работы котла или камина.

Как установить?

Как правильно установить задвижку на печи и как установить задвижку на печную трубу? Все просто, рассмотрим 2 случая.

Установка шибера в печь

При установке шибера в печь, нужно учитывать, что это делается во время кладки кирпича. Его ставят в начале трубы, примерно метр от поверхности самой печи. Рамка плотно вливается в конструкцию дымохода, а задвижка уже ставится после.

Установку задвижки в печь можно выполнить за три этапа:

  • Дойти до 6 ряда кладки кирпича.
  • В нужном месте нанести раствор и аккуратно установить туда рамку. Иногда нужно в кирпиче вырезать пазы для удобства и более простого выдвижения.
  • Выровнять рамку так, чтобы она стала по линии кирпичей. Далее можно продолжать кладку кирпича.

Все щели, которые могут образоваться при установке заглушки нужно заделать раствором. В противном случае, будет потеря тяги и горения.

Видео-инструкция:

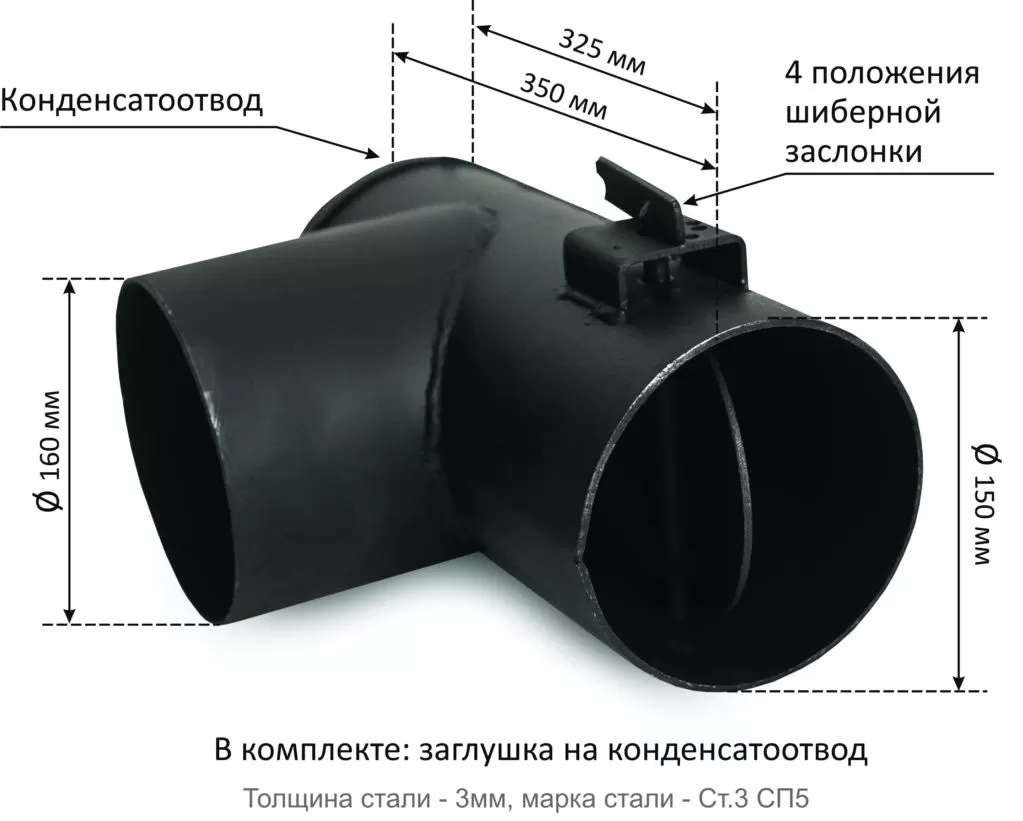

Установка на трубу

Шибер устанавливает также на высоте 1 метра от топки

Важно, чтобы это была неутепленная часть трубы. Тогда не создастся перепад температур при работе задвижки

Установка на трубу также проста. Сначала крепится первая часть трубы. Стыки смазываются герметиком (стойким к температурам). Сверху конструкции (первой насадки) плотно надевают шибер. Сверху на шибер крепят вторую часть трубы.  Эта вся конструкция присоединяется к утепленному дымоходу.

Таким образом дополнительно закреплять конструкцию не нужно.

Стоит сказать, что самодельные шиберы могу немного по-другому крепиться к трубе. Это уже зависит от конструкции. Пример монтажа самодельного поворотного шибера, инструкцию по изготовлению мы рассмотрели выше:

  1. Делаем отметку на трубе дымохода.
  2. Примеряем нашу заготовку.
  3. Вставляем шибер в трубу и вкручиваем делать с резьбой внутрь конструкции.

Изготовление шибера своими руками

Ели задвижка не входит в комплект к дымоходной системе, то можно приобрести ее отдельно или же сделать самостоятельно. Конструкция таких приспособлений совершенно проста, поэтому соорудить шиберную заслонку при наличии навыков работы с болгаркой и сварочным аппаратом может практически каждый:

Изначально делаются замеры будущего изделия

Здесь особо важно правильно размер отверстия трубы дымохода, учитывая каждый миллиметр. Величина внутренней стороны рамки должна соответствовать сечению трубы

Внешнее значение сторон можно определить, прибавив, к внутренним показателям по двадцать пять сантиметров. Изготавливается рамка их прочной нержавейки.  Полки ее уголков должны быть по четыре сантиметра. Все стыки рамки соединяются с помощью сварки. После этого проделывается отверстие, в которое будет вставляться ось.  Для вращения пластины под углом дырки в рамке просверливают по диагонали. Для прямого оборота необходимо сделать отверстия по центру параллельных сторон рамки. Затем сваркой приваривают втулки. Их делают из трубы длинной не более двенадцати с половиной сантиметров.  Установленный через втулки прут должен вращаться свободно. Из листа нержавейки вырезается с помощью болгарки пластина. Ее размер должен быть соответствовать сечению трубы дымохода. Все края заслонки шлифуются болгаркой с диском. Готовую пластину нужно вставить в рамку и прикрепить при помощи сварочного аппарата к оси, оставляя зазор между рамкой более одного сантиметра. С одной стороны рамки устанавливается ограничитель для фиксации пластины в необходимом положении. К оси крепится ручка с помощью, которой можно открывать и закрывать заслонку.

Для пластины используется сталь толщиной два или три миллиметра.  Все детали шибера должны быть сделаны из одного жаростойкого материала. Конец ручки можно декорировать деревянной рукояткой.

От качества шиберной заслонки и правильной ее установки зависит эффективность и безопасность работы отопительных агрегатов. Поэтому при покупке или самостоятельном изготовлении изделия необходимо точно определить параметры дымохода и технические особенности системы обогрева.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
