Сифоны для раковины разновидности, размеры и формы

Материалы

По материалам, из которых изготавливают бутылочные сифоны, они делятся на два типа: пластиковые и латунные. Последние гораздо дороже стоят, но и прослужат намного дольше, чем пластмассовые. Полимерные материалы недолговечны под воздействием воды и разных температур. Поэтому латунный сифон называют еще унифицированный. Пластиковые сифоны чаще всего имеют белый цвет, а латунные хромируют, чтобы они не окислялись. Поэтому чаще всего они имеют стальной цвет.

По конструкциям они подразделяются на классические, с переливом, с двумя чашами и с дополнительным сливом. Устройство классического бутылочного сифона мы рассмотрели выше, другие виды отличаются от него незначительно. Сифон с дополнительным сливом или с вертикальным отводом представляет собой тот же самый классический бутылочный сифон. Отличие только в патрубках подключения к умывальнику. В данной модели в нем расположен еще один слив, предназначенный для подключения стиральной машины. Слив выполнен под углом 45 градусов вверх. Это не дает сливным водам с умывальника попадать в бак стиральной машины.

Сифон бутылочный с унифицированным выпуском (СБУВ) с двумя чашами также представляет собой классическую модель с единственным видоизмененным патрубком подключения. Эта деталь в данной модели выполнена в виде Т-образного соединения с общим выпуском. В верхней части патрубок соединяется с двумя умывальниками, а в нижней сходится в резервуар сифона. Такая конструкция имеет небольшие размеры и позволяет сэкономить силы и средства при монтаже и не занимает много места.

Сифон с переливом – еще одна разновидность классики. Отличается также верхней частью патрубка подключения. Здесь с помощью гофрированной трубы подключается дополнительный слив, верхняя часть которого монтируется сбоку раковины.

Общее устройство

Все виды сифонов – это фильтры общей канализации. С одной стороны в них задерживаются бытовые твердые частицы, с другой – они служат преградой для проникновения в квартиру канализационных испарений.

Принцип работы сифоны:

  • через верхний патрубок поступают бытовые стоки;
  • в стакане/колене/трубе с водой осаждаются твердые отходы, перекрывается поступление газа из канализационной системы;
  • через второй патрубок грязная вода сливается в канализацию.

Конструктивно сифоны могут различаться из-за назначения (мойка, ванна, посудомоечная/стиральная машинка), дополнительных функций, месторасположения. Например, для стиральной машины необходимо устройство с обратным клапаном, для ванны – плоское с переливом.

Способы подключения, какой выбрать?

Существует три способа организации слива отработанной воды из стиральной машины.

  • Первый способ предполагает слив воды в сантехнику – самый простой вариант в выполнении. Сделать такой слив сможет даже новичок, впервые подключающий машинку.
  • Второй способ подразумевает подключение к сливу через сифон. Этот способ считается самым оптимальным, его используют чаще всего.
  • Третий способ подключение сливного шланга в канализацию напрямую. Такой вариант сложный в организации, подключение слива таким способом доверяют чаще всего мастеру.

Помимо сложности подключения, каждый из вариантов имеет свои плюсы и минусы. Так, например, вывод воды в сантехнику – самый ненадежный и неэстетичный. Крепление сливного шланга через ванну или унитаз может слететь, и тогда вода зальет ванную комнату. Кроме того, вы загрязняете тем самым ванну, которую каждый раз придется чистить до блеска, чтобы помыться. Во время слива в комнате может стоять неприятный запах. А вот при подключении через сифон, вы наоборот будете защищены от таких запахов.

Способ слива воды «за борт» подходит только в том случае, когда вы устанавливаете стиральную машину на даче или в частном доме, где нет канализации. При этом шланг вы бросаете в специальный бак, воду из которого выливаете после каждого цикла стирки.

Что нужно для работы

Готовясь к выполнению работ, проверьте какова длина штатных шлангов, хватит ли их для выбранного вами способа организации слива. Кроме того, могут потребоваться переходники. Их размер и конструкция будет зависеть от материала, из которого сделаны трубы и слив в вашей квартире. Итак, помимо сливного шланга, идущего в комплекте, вам могут потребоваться:

  • уплотнительная резинка;
  • хомут;
  • фитинги;
  • обратный клапан;
  • сифон;
  • тройник;
  • набор ключей;
  • болгарка для среза трубы при подключении напрямую в канализацию.

Подключаем через сифон

При установке стиральной машины на кухне, предпочтительным способом организации слива является подключение сливного шланга к сифону раковины. Для этого нужно предусмотреть место под машину недалеко от раковины. Если в уже установленном сифоне нет дополнительного отвода под стиральную машину, то можно полностью заменить сифон на новый или добавить разветвитель. Еще лучше, если вы приобретете специальный сифон с ответвлением и обратным клапаном.

Сифон устанавливают как можно выше к раковине, на высоте не ниже 40 см от уровня пола. А сам сливной шланг, идущий от машины, закрепляют на высоте 70 см от пола на корпусе машины специальным держателем. Таким образом, шланг сначала поднимается, а затем снова опускается в слив.

Шланг слива воды подсоединяется к сифону через специальный патрубок, который одевается на ответвление сифона и закрепляется хомутом. Подобное подсоединение представлено на фото ниже.

Подключение без сифона

Подключение к канализации без сифона, напрямую в канализацию, потребует особых сантехнических навыков. Поэтому, если вы сомневаетесь в своих способностях, то стоит обратиться к мастеру. Тем более, что ремонт машины по гарантии при нарушении правил подключения, производиться не будет. Ремонт будет полностью за ваш счет.

Что нужно для того, чтобы подключить слив напрямую? Нужно сделать врезку в канализационной трубе для ответвления под сливной шланг. Хорошо если канализационная труба пластиковая, а вот с чугунными трубами могут возникнуть проблемы. После того как ответвление будет установлено, нужно вставить сливной шланг в это ответвление через уплотнительное кольцо. Самое главное – соблюдение высоты подключения. Шланг вводится в канализацию на высоте не менее 60 см, при этом он не должен касаться воды. Это обеспечит задержку запахов.

Слив стиральной машины в канализацию хорош в том случае, когда раковина с сифоном располагается на расстоянии более двух метров от стиральной машины. Длинный шланг в такой ситуации не выход, поскольку это дополнительная нагрузка на помпу.

Таким образом, при соблюдении инструкции и рекомендаций, указанных в паспорте к вашей стиральной машине, можно подключить машинку к сливу самостоятельно. После подключения обязательно проверьте работу стиральной машины в холостом режиме, проследите герметичность всех соединений.

Поделитесь своим мнением – оставьте комментарий

Как подсоединить слив со стиральной машины?

Для подготовки к работе нужно приготовить расходные материалы. Во-первых, определите расстояние от стиралки до точки подключения. Хватит ли штатной длины шлангов? Если нет, тогда придется нарастить длину. Вот что необходимо:

  • манжета;
  • обратный клапан (для врезки в сифон);
  • заглушка;
  • хомут;
  • тройник;
  • фитинги;
  • новый сифон;
  • инструменты (гаечные ключи);
  • болгарка.

Итак, все подготовлено. Осталось выполнить монтаж и наслаждаться бесперебойной работой стиралки.

Как установить через сифон?

Если техника располагается на кухне, то нет ничего лучше, чем подключить ее через сифон. Правильно выбранное устройство обеспечит сливом не только стиралку, но и другие виды техники. Поэтому вместо обычного сифона установите совмещенный тип. Он отличается наличием нескольких отводов, которые могут использоваться для раковины, посудомойки и стиралки.

Тем, кто ценит эстетику в помещении, подойдет внутренний сифон. Он также рассчитан на несколько подключений, но встраивается внутрь стены. Для легкого доступа и чистки устройства предусматривается пластиковая дверца.

Устройство должно располагаться под раковиной на уровне 40 см от пола. Далее поступите так:

  • Закрепите шланг слива на корпусе стиралки пластиковым хомутом на уровне 70 см от пола.
  • К выводу сифона подсоедините переходник.
  • Теперь другой конец шланга подведите к переходнику и скрепите соединение хомутом.

Схема подключения показана на фото.

Отлично, теперь можно запускать тестовую программу, чтобы убедиться в герметичности стыков.

Как подключить к канализации?

Этот способ сложнее предыдущего. Хорош для тех, у кого труба проходит прямо за стиральной машиной. Как должно быть выполнено соединение:

  • Перекройте впускной вентиль подачи воды.
  • С помощью болгарки отрежьте часть трубы, чтобы врезать в нее тройник.
  • Три вывода обеспечат подключение сразу нескольких объектов.
  • В одно из ответвлений установите уплотнитель.
  • Осталось соединить шланг с тройником.

При этом высота слива должна составить не менее 60 см, чтобы неприятные запахи не поступали в бак. Видео поможет разобраться с этапами и сложностями работы:

На этом монтаж окончен. Запустите короткий цикл без белья, чтобы убедиться в надежности всех соединений. Помните, чтобы не пришлось чистить канализацию и шланг, внимательно проверяйте вещи перед загрузкой, удаляя предметы в карманах.

Распространённые типы

Производители выпускают несколько видов сифонов для раковины. Они выбираются в зависимости от особенностей места установки.

Некоторые разновидности сифонов: бутылочный с трубкой, бутылочный с перегородками, трубчатый

Гофрированный слив

Трубка в виде гофры удобна в использовании, когда сливное отверстие мойки имеет нестандартное расположение. Это устройство также применяется, если под раковиной запланировано установить дополнительное оборудование или какие-нибудь необходимые предметы

Во время его подключения к мойке, необходимо обратить внимание на количество воды в изогнутом месте. Её должно быть достаточно, чтобы создать надежный водяной замок, который гарантирует надежную защиту от проникновения запахов из канализации. Слив в виде гофрированной трубки не является идеальной конструкцией, потому что на рёбрах изделия ускоренно накапливается грязь

Слив в виде гофрированной трубки не является идеальной конструкцией, потому что на рёбрах изделия ускоренно накапливается грязь.

Конструктивно гофра-сифон состоит из следующих элементов:

  • патрубок с решёткой и накидной гайкой;
  • гофротрубка.

Дополнительно может потребоваться крепление для трубы.

Слив с запором из гофрированной трубы

Гофрированный слив устанавливается за считанные минуты. Сначала закрепляем на раковине отводной патрубок с решёткой. Фиксация выполняется при использовании прокладки и винта, входящих в комплект. Потом гофра одним концом вставляется в патрубок и фиксируется гайкой, а другой стороной вставляется в канализационную трубу. При необходимости прочистки, гофрированный шланг отсоединяется от патрубка и канализации. Затем промывается или меняется на новый.

Бутылочный слив

Бутылочные сифоны устанавливают чаще всего. Они хорошо подходят, если необходимо отводить грязную воду и другие нечистоты из нескольких раковин. В этом случае выполняется монтаж нужного количества специальных отводов.

Конструкция бутылочного слива состоит из следующих элементов:

  • решетка из металла или пластмассы;
  • приёмный патрубок;
  • ёмкость-бутылка;
  • патрубок для слива нечистот в канализацию;
  • переходная деталь, позволяющая соединить сифон с канализационной системой.

Бутылочный слив — это полностью жёсткое изделие. При необходимости конструкция дополняется гофрой для более удобного подключения к канализации. Чистка бутылочного слива выполняется путём откручивания нижней детали ёмкости в виде бутылки и удаления накопившихся загрязнений.

Трубный слив

Этот тип сифона устанавливают не только на мойках, но и на ванных. Он имеет полностью жёсткую конструкцию — внешне похож на литеры S и U.

Простой трубный (прямоточный) сифон

Поскольку на многих современных кухнях устанавливаются посудомоечные машины, трубный сифон может быть с дополнительным отводом.

Трубный сифон для раковины McAlpine (Великобритания) с отводом для бытовой техники, 40 мм (MRSK6). Модель MRSK4A комплектуется угловым отводом. При выборе ориентируйтесь на указанные размеры

Существуют модели трубчатых сифонов с разрывом потока струи. Такие сифоны не крепятся к мойке — после установки существует разным между сифоном и мойкой. Он необходим для того, чтобы микробы из канализации не могли попасть в мойку. Применяются в детских дошкольных учреждениях и точках общепита.

Плоский слив

Это маленький сифон под раковину, где решающее значение имеет размер. Обычно применяется, когда под мойкой устанавливают «стиралку» или посудомоечную машину. Есть модели с разрывом потока струи.

По устройству — обычное колено, но позволяет экономить пространство

Кроме маленьких габаритов, отличительной чертой плоского слива также является жёсткая конструкция. Такие сифоны редко засоряются. Если возникла необходимость выполнить полную чистку, откручивается решётка, а потом вся конструкция снимается с раковины.

С переливом

Когда у мойки есть защита от переполнения, то под неё устанавливается сифон с переливом. В конструкции изделия присутствует дополнительный патрубок, к которому подсоединяется трубка небольшого диаметра от отверстия перелива в верхней части раковины. Такая конструкция не позволяет мойке переполниться водой и снижает риск затопления помещения и соседей, живущих этажом ниже.

Сифон с переливом устанавливается не только для моек, но и раковин

Существуют также сливы с одним или двумя отводами на горловине. Их применяют при необходимости дополнительного подключения посудомоечной или стиральной машинки.

Обратите внимание, как много комплектующих у трубного сифона с переливом. Если боитесь запутаться при самостоятельной установке, лучше пригласите профессионального сантехника

Врезаем в водопровод

Шланг гибкий. На концах у него муфты с резьбой (три четвёртых дюйма). Та, у которой 90 градусов составляет изгиб, прикручивается сзади вверху. К патрубку входному. А вторая сторона к холодным трубам. Проще всего гусак снять со смесителя. Накрутите туда шланг, ведь резьба такая же. Но это скорее временный способ, так как неудобный.

Проще всего купить тройник с резьбой, краном. Чтобы был выход к технике. Его просто ставить там, где переход от гибких шлангов к трубе. Шланги подведены к смесителям в кухне либо ванной. Разместите его на входе вашего бачка сливного.

Снимите шланг, вкрутите аккуратно в него тройник. При этом возьмите уплотнитель. Потом шланг от машинки накрутите. На муфте есть прокладка

Если нужно врезать на трубе (большом участке), важно, какой материал. Металлопластиковую либо полипропиленовую обрезают. Используя фитинги, устанавливают тройник

Используя фитинги, устанавливают тройник.

Если стальная, то сложнее. На трубе нарезают резьбу и делают плотный сгон. Некоторые специалисты трубу рассверливают и производят монтаж тройника бандажного. Но не практично, те разветвления быстро засоряются.

Лучше всего, когда только в своём доме проводите трубы. Задумайтесь, а где будет стоять машинка? В том месте делают патрубок. Его до установки закрывают простой заглушкой либо краном.

Сифон раковина над стиральной машиной

Многие сталкивались с проблемой места расположения стиральной машины, это присуще для владельцев небольших ванных комнат. Для экономии пространства можно разместить стиральную машину под раковиной. Никому не захочется менять просторную ванную на душевую кабину и лишиться возможности принимать лёжа столь приятную процедуру. Но сначала нужно определиться, стоит ли именно таким образом размещать машинку. Не любая стиральная машина пригодна для того, чтобы ставить её под раковину, но если необходимый вариант найден, разберём подробно установку.

Требования к раковине: она должна полностью закрывать пространство над стиральной машиной, чтобы вода с грязью и брызги не попадали на неё. Слив в раковине должен располагаться у стены, а не по середине как это делается в большинстве случаев. Сливная конфигурация должна быть вертикальной конфигурации. За счёт расположения сливного отверстия у стены сифон располагается также у стены, что позволяет как можно ближе подвинуть стиральную машину почти в плотную к стене.

Главным требование к машинке является способ загрузки белья в неё, она должна быть фронтальной. Чтобы использовать один сифон и подключить сразу две трубы, используем специальный с отверстием для подвода стиральной машины. Абсолютно любой сифон, предназначенный для определённой стиральной машинки (или сифон, предназначенный для посудомоечной кухонной машинки).

Легко можно произвести прочистку сифона: через обыкновенный входной патрубок под подключение слива (сифоны без обратного внешнего клапана); через небольшую специальную прочистку. Помимо этого, разнообразные современные раковины, их ещё очень часто называют кувшинки имеют широкое разнообразие по размерам и формам, поэтому они будут вполне эстетично смотреться в абсолютно любой ванной или кухне. Отдельно устанавливается специальный наружный сифон – при монтаже это наиболее простое и доступное изделие, которое ненужно даже долго собирать. Оно изначально поставляется с завода-изготовителя полностью собранная — все, что требуется от покупателя, это лишь воткнуть его непосредственно в сам раструб канализации, но не забывая при этом о необходимости установить уплотнительное кольцо.

Встроенный сифон для стиральной машины

В своевременных стиральных машинах уже есть встроенный сифон. Чаще всего завод-изготовитель ставит вакуумные сифоны. Чтобы правильно подобрать, необходимо выбирать нужный вид вентиля, чтобы было более удобно его подключить.

Рассмотрим как подключить машинку со встроенным сифоном.

Существуют определённые условные правила подключения отводящей и подводящей систем. Если трубы водопроводные отсутствуют поблизости, вполне можно сделать отвод от труб на кухне. Ответвление трубы нужно подвести к стиральной машинке, чтобы это было в последствии удобно. Обязательно при таких работах нужно отключить воду в трубах. Если канализационный отвод устроен по обычной стандартной схеме, то просто шланг от машинки свободно можно вставить в канализационную трубу, при всём этом сточная вода никак не проникнет через встроенный вакуумный сифон назад в машинку. В инструкции к стиральной машине указано, каким образом должна быть расположена отводящая труба. Бывает, что такие рекомендации отсутствуют, тогда открытый верхний конец трубки необходимо расположить на высоте в 60 сантиметров над уровнем пола. Встраиваемые сифоны устанавливаются достаточно сложно, поэтому лучше доверить это дело высококвалифицированному специалисту.

Разновидности сливной арматуры

Иногда отсутствие информации затрудняет правильно организовать процесс. Подобное можно сказать и о плохой осведомленности наличия в продаже разных видов сливной арматуры для стиральной машины.

На рынке сантехники сифон для подключения стиральной машины представлен 3 видами:

  • Устройство наружное;
  • внутренняя модель – устанавливается в нишу стены;
  • совмещенный или универсальный вариант.

Простой способ организовать вывод жидкости, если до трубы канализации большой промежуток – это подключение стиральной машины к сифону наружного типа. Это дешевая конструкция, которая монтируется в удобном для хозяев месте. Но назвать ее компактной нельзя. Визуально изделие выглядит громоздким.

Можно не усложнять себе организацию установки слива и выбрать именно наружную сливную арматуру, если не нужно заботиться об экономии пространства в комнате и большая модель будет спрятана, например, позади стиральной машины.

Недостаток конструкции: невозможность поставить технику вплотную к стене при желании хозяина. Требуется отступить на расстояние.

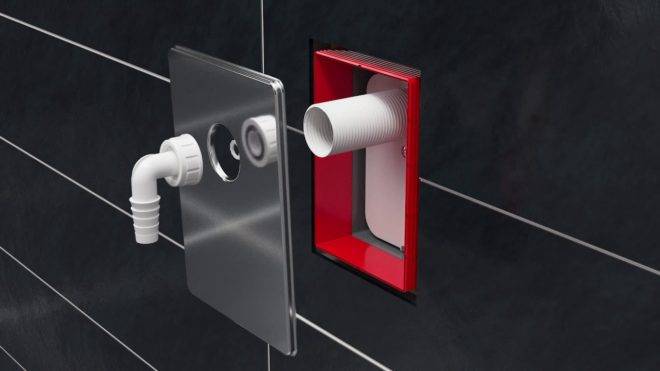

Чтобы установка техники в комнате не превращалась в ее загромождение, выбирается встраиваемый сифон. Его устанавливают внутри стены. Для этого делается ниша.

Тогда техника приставляется к стене. Сама конструкция выглядит привлекательно: корпус спрятан за декоративной стеной, видимая часть прикрывается декоративными элементами. В глаза бросается только штуцер (установленный под 90 о). У модели скрытого монтажа все соединительные узлы спрятаны.

Недостаток модели: сложно прочистить от засорения, для монтажа потребуются умения и финансы.

Универсальная модель – это сифон с отводом для стиральной машины, с дополнительным отводом для раковины и посудомоечной машины. Вода сливается от разных потребителей. Визуально напоминает обычную конструкцию.

Виды сифонов и их устройство

Разные виды этих устройств обеспечивают реализацию наиболее целесообразных и удобных схем соединения. В настоящее время изготовителями предлагаются сифоны из нержавеющей стали, чугуна, меди, латуни или полимерных материалов. Наиболее востребованными и доступными считаются разновидности из пластика. Специалисты различают следующие виды:

стандартный, совмещенный сифон с отводом, устанавливаемый под раковиной, умывальником или ванной, разновидностью которого является сифон с двумя отводами;

сифон — манжета, состоящий из резиновой муфты, плотно вставленной в канализационную трубу. В качестве водяного затвора выступает изгиб сливного шланга;

наружный сифон, обеспечивающий соединение только со стиральной машинкой;

встраиваемый сифон скрытого типа, монтаж которого производится в стене. Как правило, в комплект устройства входит декоративный элемент используемый при последующей отделке поверхности стены;

сифон с обратным клапаном, в качестве запорного устройства предотвращающего поступление сливной жидкости обратно в машинку служит пружина и пластиковый шарик имеющий полую структуру.

Преимущества и недостатки различных видов подсоединения

Совмещенные сифоны для раковины под стиральную машинку и посудомоечный агрегат довольно часто используются в том случае, если оба агрегата установлены на кухне и расположены рядом с кухонной мойкой. Такой вид не сложен в установке и удобен в работе.

Если же расстояние до мойки или водопровода не позволяет произвести монтаж сливных шлангов без существенного увеличения их длинны, используют наружный сифон. Основным недостатком подобного вида подключения является невозможность придвинуть стиральную машинку вплотную к стене, так как устройство требует определенного пространства.

Встроенные сифоны не занимают много места и отлично вписываются в любой интерьер ванной комнаты или кухни, поэтому при планировании и проведении ремонта стоит заранее определить для него место и произвести монтаж.

Сифон с обратным клапаном

Правильная установка и подключение к системе водоснабжения и канализации в не меньшей степени влияют на ее эффективную и безотказную работу, чем качество сборки, материалов и технологий. Иногда для правильной работы стирального автомата требуется установить сифон с обратным клапаном или обратный клапан в виде отдельного элемента. Главной задачей таких устройств является защита сливной системы от возврата сточной воды к насосу, баку и другим частям агрегата.

Самым простым и надежным способом в данных условиях является подключение через обратный клапан. При этом полностью устраняется сифонный эффект. При данном способе с одной стороны к обратному клапану подсоединяется сливной шланг, второй конец клапана вставляется в систему труб канализации. В такой конфигурации располагать этот узел можно как под ванной у самого пола, так и под раковину или на удобном участке стены.

При любом расположении разрыв струи обеспечивает устройство с обратным клапаном с полным устранением сифонного эффекта. Сифоны Alcaplast, производимые в Чехии, имеют сухой пружинный затвор и могут устанавливаться в любом положении, надежно защищая элементы стиральной машины и обеспечивая ее корректную работу. К несомненным достоинствам таких устройств относится не только разнообразие размеров и цветов, но и невысокая стоимость. Кроме того установить антисифон не составит труда даже человеку, не имеющему специальной подготовки. Осуществляя монтаж всех элементов сливной системы, необходимо обеспечить их доступность для ревизии и удобство для замены.

Таблица основных причин протечек заливного шланга

Причины неисправностиУстранение
Ослабло соединение гайки шланга со штуцером агрегата, произошел износ резиновой прокладки.Необходимо произвести подтяжку гайки или заменить прокладку на новую.
Поврежден шланг подачи воды, внешнее механическое воздействие или большой срок эксплуатации изделия.Место утечки воды может быть в любом месте изделия, чаще всего это микро трещины, которые трудно сразу обнаружить. Необходимо снять изделие и тщательно проверить при хорошем освещении. В случае обнаружения утечки, не стоит ремонтировать (клеить). Лучшее решение это заменить на новый.
