Отопление в частном доме из полипропиленовых труб своими руками

3 Виды систем по количеству трубопроводов выбираем одну из двух схем

Отопительные магистрали из полипропиленовых труб в доме могут быть однотрубными и двухтрубными. В первом случае все приборы отопления в частном доме поочередно подводятся к главной трубе. Минус схемы – плохой нагрев батарей, стоящих в самом конце такой отопительной цепочки. Объясняется это тем, что горячая вода охлаждается во время движения по магистрали.

Однотрубные системы монтируют в небольших по площади жилищах. Причем первыми к стояку всегда подключают жилые комнаты. А затем уже и все помещения технического назначения.

Для большого частного дома больше подходит двухтрубная система. В ней обратная и подающая магистрали прокладываются параллельно. За счет этого все отопительные батареи получают теплоноситель с одинаковой температурой. Естественно, при ремонте можно отсоединить от системы лишь один стояк. Остальная же ее часть будет работать в прежнем режиме.

Двухтрубная система трубопровода

При установке двухтрубных магистралей своими руками желательно проектировать нижнее одностороннее подключение элементов системы. Сделать это несложно при помощи особой арматуры со специальным температурным регулятором. Он даст вам возможность устанавливать комфортный микроклимат во всех комнатах.

Применяемые монтажные схемы

Стандартные часто используемые схемы подключения отопительных приборов к магистрали, применяемые для монтажа полипропиленовых труб, не отличаются от таковых из других видов материалов. Здесь возможна классификация схем по трем параметрам:

  • По расположению водных магистралей.
  • По числу стояков.
  • По количеству труб для циркуляции теплоносителя.

Существующие схемы подключения отопительных приборов к магистрали

Варианты реализации схемы по расположению водной магистрали

Различают 2 типа подвода теплоносителя:

  1. Верхняя подводка. В таком случае водопровод, по которому осуществляется подача горячего теплоносителя, располагается сверху. Это может быть чердачное помещение либо закрепление на потолке под слоем отделочных материалов. Нижний, обратный канал прокладывается под полом или в подвале. Питание нагревательных приборов теплоносителем осуществляется по вертикальным стоякам. Преимуществом такой разводки является отсутствие необходимости в циркуляционном котле, что будет актуальным в случае, если частное домовладение находится в районе, имеющем перебои с электроснабжением.
  2. Нижняя подводка. В данном случае подача и отвод воды осуществляется по трубопроводам, расположенным снизу помещения, в полу, либо в подвальном помещении. Плюсами данной системы является экономия на материалах и равномерный нагрев всех обогревающих приборов, существенный недостаток – невозможность реализации без использования насоса принудительной циркуляции.

Разводка по числу стояков

В зависимости от количества подающих горячий теплоноситель стояков возможны следующие варианты:

  1. Схема с одним стояком. Данный вариант целесообразен для использования в небольших двух – трехэтажных коттеджах, когда площадь каждого этажа относительно мала. Подача воды здесь осуществляется по одному стояку на все этажи, от которого далее осуществляется разводка по всем комнатам этажей.
  2. Схема с несколькими стояками. В этом случае устанавливается несколько стояков, которые питают по одному радиатору в отдельных помещениях на каждом этаже. Подключаются стояки к котлу отдельными магистралями. Данная схема отлично подойдет для домов большой площади. Благодаря автономности каждого стояка, в случае поломки нет необходимости в отключении всей системы, достаточно перекрыть один стояк, к которому подключен поврежденный элемент и произвести ремонт.

Разводка по количеству трубопроводов

Здесь возможны к реализации два варианта монтажа магистрали:

  1. Однотрубная магистраль. При такой схеме подача теплоносителя к обогревательным приборам осуществляется по одному трубопроводу, последовательно, от прибора к прибору. Существенным недостатком данной схемы является последовательное остывание теплоносителя, вследствие чего отопительные приборы, которые находятся в конце магистрали не будут хорошо прогреваться. Поэтому применение этого способа целесообразно в небольших домах с числом радиаторов отопления не более трех.
  2. Двухтрубная магистраль. Здесь подача теплоносителя осуществляется по первичному трубопроводу параллельно во все радиаторы, а отвод – по обратному каналу. Благодаря этому, температура всех радиаторов одинакова и может регулироваться индивидуально, при наличии специального регулятора. Плюсом системы является возможность перекрытия одного из отопительных приборов в случае его выхода из строя, без остановки всей системы.

Таким образом, выбирая схему монтажа трубопровода отопления в частном доме, стоит присмотреться к варианту с одним стояком и двухтрубной системой на каждом этаже и нижней подводкой с двухтрубной схемой в случае одноэтажного строения. Данные способы наиболее практичны, ремонтопригодны и экономичны.

Обвязка полипропиленовыми трубами инструктаж

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются также полипропиленовые, они могут быть прямыми и угловыми, этот вариант самый простой и недорогой. Латунная арматура стоит дороже, да и установка ее сложнее.

Обвязка из полипропилена выполняется таким образом:

  • муфта с накидной гайкой вставляется в мультифлекс, который легко соединяется с любым выходом;
  • сами трубы крепят к стенам на удобной высоте, они не должны плотно прилегать к поверхности, лучше оставлять зазор в 2-3 см. Крепят трубы при помощи специальных скоб, которые к стене фиксируются гвоздями или саморезами.

К радиаторам обвязка полипропиленом может осуществляться и при укладке труб в стену, в таком случае на поверхность они выходят только в местах подключения.

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые.

Крепеж для батарей может быть самым различным, чаще всего это штыревое соединение, которое фиксируется на поверхности стены. Могут применяться и угловые кронштейны, которые также позволяют подвесить радиаторы на необходимой высоте. Для панельных батарей крепеж поставляется в комплекте, для секционных — необходимо покупать отдельно. Обычно для одной секции достаточно двух кронштейнов либо штырей.

Соединение кранов осуществляется таким образом:

  • кран разбирается, в радиатор вворачивается штуцер и накидная гайка;
  • специальным ключом гайка плотно закручивается.

Как видим, процесс этот предельно простой. Чтобы выполнить подобную работу, необходимо только приобрести специальный сантехнический ключ для американок, без которого просто установить кран вряд ли получится.

Для установки батарей и выполнения их обвязки требуются следующие материалы и инструменты:

  • набор специальных ключей;
  • уплотнители для резьбовых соединений;
  • пакля и резьбовая паста;
  • нити для резьбы.

Особенности подключения радиаторов

Монтаж отопления отличается некоторыми особенностями:

  1. Необходимо соблюдать расстояние от радиатора до подоконника 100 мм. Если зазор между батарей и низом подоконника отличается, то тепловой поток нарушается, эффект отопительной системы будет низким.
  2. От поверхности пола до батареи расстояние должно составлять 120-150 мм, в противном случае происходит резкий перепад температур.
  3. Чтобы теплоотдача оборудования была правильной, расстояние от стены должно составлять от 20 мм.

При этом учитываем, что на установку и эффективность радиаторов отопления большое влияние оказывает метод монтажа: под подоконником в открытом виде эффективность системы отопления максимальная — 96-97%, в нише в открытом виде — до 93%, в частично закрытом виде — 88-93%, в полностью закрытом виде — 75-80%.

Отопительный радиатор может устанавливаться при помощи самых различных способов, его обвязка выполняется металлическими, полиэтиленовыми, полипропиленовыми трубами

Важно при монтаже правильно расположить не только трубы, но и сами батареи, выполнить подключение в соответствии со всеми рекомендациями и нормами. В этом случае отопительная система будет работать очень эффективно, не потребует проведения ремонтных работ. Поделитесь полезной статьей:

Поделитесь полезной статьей:

Порядок проведения работ

Если все готово, можно приступать к монтажу. Вот основные его этапы:

Установка котла

Подключение теплогенератора к системе газоснабжения может осуществлять только сотрудник газового хозяйства, но все остальное пользователь вправе сделать самостоятельно. Прежде всего, нужно правильно выбрать место для котла. Он должен стоять поближе к дымоходу, так чтобы длина соединяющей их трубы не превышала 25 см. Площадь поперечного сечения дымохода должна быть не меньше, чем у дымоотводящего патрубка котла.

Объем помещения должен составлять не менее 15 куб. м, а при мощности котла свыше 75 кВт – по 0,2 куб. м на каждый киловатт.

Схема отопления с газовым котлом

В помещении должно быть окно, минимальная площадь которого определяется из расчета 0,03 кв. м на каждый куб. м объема.

В котельную должен поступать свежий воздух – непосредственно с улицы либо через соседнее помещение, например, через кухню.

Подключать полимерные трубы непосредственно к котлу нельзя. Между ними и теплогенератором должен быть металлический участок длиной не менее 3 м.

Разметка

Перед тем как продолжить монтаж системы отопления, нужно отметить на стенах местоположение крепежных элементов и отверстий для пропуска труб.

Разметку отверстий под кронштейны радиаторов удобнее всего наносить при помощи шаблона.

Если предполагается использовать секционные радиаторы большой длины, то кронштейны нужно располагать не только с краю, но и посредине, чтобы избежать провисание прибора с его последующей деформацией и разгерметизацией.

Установка оборудования и монтаж трубопроводов систем отопления

Рассмотрим монтаж системы отопления из полипропиленовых труб. Перед навешиванием радиатора на стене можно закрепить лист фольги, которая уменьшит теплопотери за счет отражения инфракрасного излучения. Еще один полезный прием – установка над радиатором плавно изгибающегося жестяного козырька, который облегчит нагретому воздуху выход из-под подоконника.

Циркуляционный насос устанавливают на линии «обратки» перед самым котлом. Здесь теплоноситель является наиболее холодным, а значит, насос прослужит дольше.

Этот участок хорошо подходит и для мембранного расширительного бака. Последний очень не любит турбулентность, и как раз перед циркуляционным насосом она почти никогда не наблюдается.

Воздухоотводчик устанавливается в самой высокой точке контура.

Готовая отопительная система с трубопроводом

Соединения в полипропиленовых и металлопластиковых трубопроводах выполняются разными способами. Детали из полипропилена свариваются, для чего их нужно разогреть на специальном инструменте, называемом в обиходе паяльником или утюгом.

Время выдержки строго регламентировано и зависит от диаметра детали и толщины ее стенки. После разогрева одна из деталей одевается на другую и по мере остывания они образуют прочный сплав.

Ни в коем случае нельзя сваривать полипропиленовые трубы между собой встык, без применения муфты. Такое соединение не выдержит внутреннего давления и очень быстро даст течь.

Для присоединения металлопластиковой трубы к арматуре или радиатору на ней необходимо закрепить фитинг. Фитинги бывают двух видов:

  1. Обжимные: самый доступный, а соответственно, и самый популярный вариант. Деталь состоит из штуцера, разрезного кольца (сухаря) и накидной гайки. Первой на трубу надевается гайка, затем – сухарь, после чего в нее вводят штуцер. Теперь сухарь нужно надвинуть на штуцер, а следом за ним – накидную гайку, которая при этом навинчивается на имеющуюся на штуцере резьбу. Затягивать гайку нужно до того момента, пока не услышите четырехкратное поскрипывание материала. У обжимных фитингов есть существенный недостаток: время от времени их приходится подтягивать, иначе они начнут подтекать. По этой причине их нельзя замуровывать в стены.
  2. Пресс-фитинги: более дорогая, но зато и гораздо более надежная разновидность. Фитинг имеет гильзу, которая обжимается специальными клещами вокруг штуцера после надевания на него трубы. При таком исполнении протечки исключены, так что трубы с пресс-фитингами можно безбоязненно прокладывать скрытым способом.

Перед протяжкой трубы через отверстие в стене ее конец следует обмотать полиэтиленовой пленкой во избежание попадания внутрь мусора.

Собранную систему нужно подвергнуть испытанию давлением – опрессовке. Для этого используют ручной или электрический опрессовщик. С его помощью в системе на несколько часов создают давление в 1,5 – 2 раза выше номинального.

Если за время испытаний показания манометра не изменились, значит, протечки отсутствуют.

Какие трубы использовать

Практически все полипропиленовые изделия пригодны для холодного водоснабжения, а вот с горячим дело обстоит несколько иначе.

Для того чтобы использовать трубы для доставки питьевой воды, они должны иметь сертификат соответствия. Для горячего водоснабжения используются рукава первого и второго класса с рабочей температурой до 70 градусов. Для отопления и обустройства теплых полов используются специальные изделия, имеющие армирующий и антидиффузионный (защищающий от доступа кислорода) слои.

Трубы имеют соответствующие маркировки.

Необходимо учитывать некоторые особенности. Например, полимеры не используются при соединении с твердотопливными котлами. Как минимум полтора метра начального участка подачи и обратки должны быть из медных или стальных труб.

Цены на полипропиленовые трубы разных производителей

полипропиленовые трубы

Как правильно выбрать диаметр

Для точного подбора диаметра требуется гидравлический расчет системы, однако в домах до 250 м² можно обойтись без него.

Диаметр напрямую зависит от суммарной мощности радиаторов, при этом следует понимать, что разные участки труб обслуживают часть системы, а не всю ее целиком, поэтому подача часто имеет меньший диаметр, чем трубы соединений и обратки.

Для точной балансировки необходимо все же использовать гидравлический расчет, с помощью которого подбирается и диаметр и длинна разных участков, а также радиаторные клапаны и циркуляционный насос.

В результате расчета получают данные:

  • расхода теплоносителя для всей системы, кг/с;
  • потери напора в системе;
  • потери напора от котла (насоса) до каждого радиатора.

Расход теплоносителя равен отношению теплопотерь здания к произведению теплоемкости воды и разности температур на подаче и обратке котла.

Скорость движения теплоносителя равна отношению расхода через участок трубы (кг/с) к произведению плотности воды и площади поперечного сечения трубы в квадратных метрах.

Потери напора равны произведению удельных потерь на трение в трубе и длины участка трубы. Информация по трению должна быть указана в справочной литературе производителя.

Также высчитываются потери сопротивления на фитингах, арматуре, оборудовании. Коэффициент указывается производителем каждого фитинга. Для расчета коэффициент перемножается с плотностью и скоростью в квадрате, деленной на два.

В итоге суммируются сопротивления всех участков и сравниваются с контрольным значением.

Если самостоятельный расчет вызывает сложности, обратитесь к специалистам.

Разводка труб и ее разновидности

Правильно смонтированная конструкция поможет достичь большой эффективности носителя тепла в батарее. На деле есть несколько типов разводки отопительных систем, которые отличаются друг от друга числу используемых труб и конструкцией.

Системы отопления можно разделить на такие виды, как:

  • Однотрубная;
  • Двухтрубная;
  • Плинтусная;
  • Коллекторная.

Монтаж производится четырьмя способами:

  • Открытым, на него уходит меньше затрат;
  • Скрытый, когда трубы вставляются в выемки в стене или стяжке;
  • Горизонтальным;
  • Вертикальным.

Можно соорудить ток воды естественно или принудительно.

  1. Конструкция закрытого вида не контактирует с окружающей средой. На месте расширительного бачка стоит резиновая груша на металлической основе. В этой системе внутри устанавливают постоянное давление.
  2. Открытое сооружение имеет расширительный бачок, но уровень воды в нем следует контролировать.

Особенности фитингов для полипропиленовых труб

Фитинги PP-R для полипропиленовых труб систем гарячего водоснабжения и отопления

Использование металлопластиковых труб и таких же соединений к ним позволяет создать максимальную эстетику, что было бы невозможно при работе с обычными металлическими материалами. У металлопластика есть множество преимуществ: легкость и быстрота сборки, ценовая доступность, качество, долговечность.

Фитинги для полипропиленовых труб – это соединительные детали, позволяющие в самый короткий срок перекрыть систему, демонтировать ее или же собрать нужную конструкцию.

Виды фитингов:

  • Муфта – самая простая деталь, представляющая собой небольшой цилиндр. Ее предназначение – состыковка двух труб одинакового диаметра.
  • Переходник – практически то же самое, что и муфта, но здесь соединяются трубы разных диаметров.
  • Уголки – детали, необходимые для формирования углов в 90 или 45 градусов. Нагревать и загибать саму трубу с помощью нагревания не всегда целесообразно, несмотря на то, что полипропилен – достаточно пластичный материал. Это ведет к тому, что он истончается, особенно снаружи изгиба. Внутри же, наоборот, появляются складки. Конечно, это самым пагубным образом сказывается на прочности конструкции.
  • Крестовины, тройники – детали, с помощью которых делают несколько ответвлений от основной магистрали. Здесь бывают самые разные варианты углов. Если на таких фитингах предусмотрена резьба, то они могут использоваться на запорной арматуре.
  • Обводные изогнутые фитинги – применяются тогда, когда создается сложная конструкция, и обходят одну или несколько труб.
  • Запорные – это те же вентили и краны, с резьбой или без нее.
  • Заглушки с резьбой или под сварку – для завершения линии.
  • «Американка» – муфта с накидной гайкой, используемая в тех случаях, когда конструкцию нужно будет периодически разбирать.
  • Компенсаторы – для сглаживания эффекта расширения труб от больших температур.
  • Коллекторы – соединяют трубопровод с источником при монтаже отопления и теплых полов.

Подбор фитингов зависит от диаметра соединяемых труб. Желательно, чтобы трубы и соединения были от одного и того же производителя. Размер фитингов может быть разным. В быту наиболее широко используемыми считаются элементы с диаметром 16, 20,25 и 40 мм (по диаметру труб). Наибольший диаметр для бытовых нужд – 50 мм. Для промышленности идут особые трубы большого сечения и соответствующие соединения к ним. Здесь уже применяются другие технологии и фитинги.

Фитинги ППР

Существует классификация фитингов по материалу, из которого они изготовлены:

  • Гомополимер (ППГ) – не используется в монтаже систем отопления.
  • Рандом сополимер (ППР) – обладает повышенными эксплуатационными характеристиками за счет максимальной однородности вещества, из которого производятся соединения.
  • Блоксополимер (ППВ).

Вторая и третья разновидности материала максимально устойчивы к высоким температурам, поэтому их используют в монтаже систем отопления.

Имеется также классификация полипропиленовых труб и соединений по способам эксплуатации:

  • В трубопроводах холодного водоснабжения.
  • Системы напольного отопления на низкие температуры (до 60 градусов).
  • В трубопроводах горячего водоснабжения (более 70 градусов).
  • Радиаторы (до 90 градусов).

Этап первый. Составление проекта

Монтажные работы следует начать с составления проекта будущей магистрали. Важным критерием при этом является эргономичность, вследствие чего число поворотов и соединительных элементов должно быть минимальным.

Разводка отопления

Разводка отопления

При обустройстве отопительной системы особенно важен грамотно составленный проект, в котором следует указать месторасположение таких элементов, как:

  • муфты;
  • переходники;
  • крепежи;
  • уголки;
  • отопительное оборудование.

Магистраль подсоединяется к радиаторам одно- или двухтрубным способом, сбоку или снизу.

Схема системы отопления

Водопроводная разводка

Pазводка водопроводных труб в санузле

Здесь магистраль подключается к централизованной системе с целью водоснабжения необходимых сантехнических приборов – унитаза, раковин, бойлера и проч. Существует два способа выполнения разводки.

Способ №1. Открытый вариант. Горизонтальные трубы устанавливаются несколько выше уровня пола, а вертикальные – исключительно по углам. Все это позволяет сделать трубопровод менее заметным.

Способ №2. Закрытый вариант. Крайне сложен в выполнении, поскольку подразумевает предварительное проведение максимально точных расчетов. Трубы (обязательно цельные) замуровываются в стены, а к каждому стыку должен быть свободный доступ.

Pазводка водопроводных труб в санузле

Кроме того, разводка водопровода может быть:

  • последовательного типа (самый бюджетный и простой в выполнении вариант);
  • коллекторного типа (при подаче воды применяется коллектор);
  • с проходными розетками (мало популярен).

Схемы разводки

Требуется правильно выбрать схему разводки отопления в частном доме из полипропиленовых труб своими руками. В небольших домах используется вариант с естественной циркуляцией. Для больших построек применяют двухтрубную систему разводки с принудительной циркуляцией.

Однотрубная система отопления схема закрытого типа

Считается наиболее простым способом обустройства системы отопления. Согласно такому методу разводки каждый установленный вдали от отопительного устройства радиатор нагревается до более низких температурных показателей в сравнении с установленными раньше.

Такая методика позволяет уменьшить расходование материалов на монтаж системы отопления. Эффективность обогрева низкая, поскольку температурное распределение будет неравномерным. В связи с этим от однотрубной схемы рекомендовано отказаться.

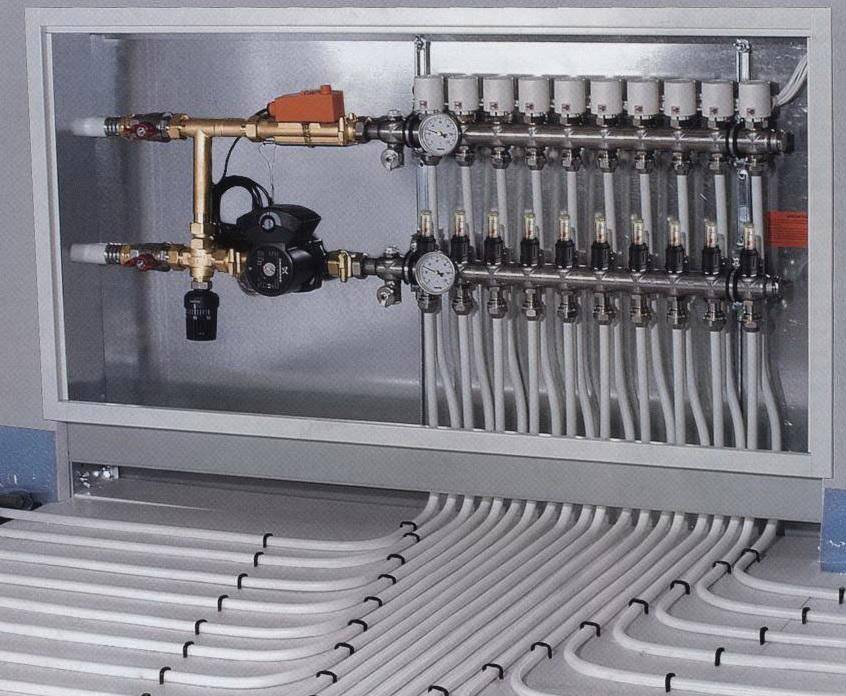

Коллекторная схема

На монтаж отопительной системы по подобной схеме понадобится затратить большее количество материалов, но основные параметры эксплуатации станут намного выше.

Распределение тепла по жилищу осуществляется крайне равномерно.

Двухтрубная схема отопления с нижней разводкой

Схема с нижней разводкой является наиболее оптимальным способом монтажа отопительной системы. Конструкция отличает разделение обратной и подающей трубы, которые работают параллельно.

Для подобного устройства оптимально сконструировать одностороннее подключение снизу.

Время нагрева, ширина сварного шва и время остывания

Линейной зависимости времени нагрева ПП труб во время сварки элементов системы отопления не существует. Производители оборудования дополняют комплектацию примерной таблицей, в которой указывается температурный режим сварочного аппарата для ПП труб и время фиксации трубок в насадке паяльника.

В случае невозможности одновременного прогрева – например, необходимо припаять трубу к закладному элементу — используют метод раздельной пайки – каждый элемент нагревается отдельно, причем первый прогреваемый элемент греют несколько дольше, чем рекомендовано в таблице.

Таблица 2

Диаметр трубы (миллиметры)Время нагрева (секунды)Время соединения (секунды)Время остывания (минуты)Ширина сварочного пояса (миллиметры)
1105012833
904011830
753010828
63248626
50186423
40126420
3286418
2574215
2064214

Отмерить необходимую длину трубы поможет обычная строительная рулетка, проверить правильность монтажа при помощи уровня сможет даже начинающий мастер. Отметки для реза труб удобно наносить маркером.

Благодаря тому, что трубы ПП недорогие, есть возможность исправить ошибки, если они возникают при монтаже отопления своими руками из полипропиленовых труб. Накопленный опыт поможет вам в дальнейшем обустройстве систем водопровода и отопления.

Работы по монтажу системы отопления следует проводить в проветриваемом помещении. Аккуратность и внимательность помогут избежать ожогов и травм, а тщательный расчет комплектующих избавит от превышения исходной стоимости системы отопления.

Классификация

Существующие нормы ГОСТ устанавливают классификацию, отталкиваясь от которой данный материал возможно использовать в конкретных условиях. Изделия из полипропилена делят на несколько категорий:

  • 1 (системы горячей воды до 60 градусов);
  • 2 (системы горячей воды до 70 градусов);
  • 4 (обогрев пола и радиаторов до 70 градусов);
  • 5 (радиаторы до 90 градусов).

К примеру, если нужно сделать низкотемпературную отопительную систему, то по маркировке на наружном покрытии труб возможно определить необходимый материал. Предполагая установить отопление из полипропилена в помещении самостоятельно, основной материал выбирает мастер с учетом:

  • запланированных характеристик эксплуатации;
  • способа нагревания теплоносителя;
  • используемой регулировочной системы.

Необходимо рассчитать сроки использования устанавливаемой системы отопления, применяя показатели:

  • верхние параметры Траб и Pраб;
  • толщина стенок трубы;
  • внешний диаметр;
  • степень безопасности;
  • длительность отопительного сезона.

Как подключить радиатор отопления к полипропиленовым трубам

Подключение необходимо осуществлять в такой последовательности:

  1. Сначала вставляется в муфту накидная гайка.
  2. Для обеспечения комфорта крепления трубопровода к стенам, требуется грамотно рассчитать высоту их расположения. Относительно крепления, для этого есть спецскобы, которые устанавливаются на саморезах либо гвоздях.
  3. Чтобы выполнить скрытую прокладку трубопровода из полипропилена в стене, используются специзделия. Вывод наружу возможен лишь в месте стыка радиатора с трубами.
  4. Для выполнения фиксации батарей к стене, используют один из крепежей, которые доступны для приобретения. Подвешивание приборов отопления на требуемой высоте проводится при помощи угловых кронштейнов. Панельные батареи комплектуют элементами крепежа.

Как сделать отопление самому без насоса из полипропилена

Полимерные трубы из полипропилена получили популярность благодаря доступной цене, качеству материала и простоте монтажа. Справиться со сборкой сможет и новичок, достаточно только купить или взять в аренду паяльник — специальный нагреватель, предназначенный для соединения элементов между собой.

Аморфность полимера к агрессивной среде под действием высоких температур является залогом долговечности системы. Материал оказывает минимальное сопротивление направленному движению теплоносителя, что делает контур из полипропиленовых труб наиболее пригодным для организации гравитационной циркуляции жидкости.

Последовательность выполнения работ:

  1. Размечают места установки батарей, точки подключения подводок и трассы магистралей. Схему наносят на стенах, начиная с самого дальнего участка, постепенно приближаясь к топочной, где будет установлен котёл. Магистрали должны иметь наклон от 2 до 8 мм.
  2. После нанесения разметки определяют, на каком уровне должен стоять котёл. Входной патрубок не должен быть выше возвратной магистрали. Если это условие не выполняется, потребуется корректировка разметки либо обустройство приямка для заглубления котлоагрегата.
  3. Пробивают отверстия в перегородках и вырезают борозды под скрытую прокладку.
  4. Выполняют контрольную проверку правильности нанесения разметки и приступают к монтажу. Сначала устанавливают радиаторы, затем собирают подводки и прокладывают магистрали.

Собранный контур медленно заполняют водой через кран подпитки в нижней точке. Воздух из труб уйдет в расширительный бачок. Для заполнения батарей следует воспользоваться ручным воздухоотводчиком.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
