Шкаф управления насосами — что это такое и когда его нужно устанавливать?

Область применения.

Так как работа шкафов основана на принципах автоматики управления – постоянный или регулярный контроль изменений наблюдаемых параметров системы, то область использования таких шкафов практически неограниченна. К примеру, шкаф может применяться для автоматического выбора оптимальных режимов работы электродвигателей, насосов. А управление шкафами может быть организовано в автоматическом и ручном режиме. Почти всегда использование шкафа управления позволяет сократить потребление электроэнергии, обеспечить защиту электродвигателям от перегрузки и токов короткого замыкания, что однозначно продлит срок эксплуатации самих электродвигателей.

Часто щит автоматики не нужно проектировать, ведь есть уже готовые проекты, реализующие стандартные схемы, к примеру, управление освещением, управление электрооборудованием. А если нужно разработать шкаф с частотным приводом для регулирования работы насосной станции, то приготовьтесь к длительному процессу проектирования, изготовления, монтажа и пусконаладки.

Если вы владелец загородного дома или дачи с автономным водоснабжением, то, наверно, хоть раз задавались вопросом, как сделать так, чтобы насосное оборудование работало более эффективно и продолжительно, а также имело несколько удобных режимов работы. Кроме того иногда для обеспечения дома водой и полива огорода используются сразу два насоса, поэтому необходимо согласовать и автоматизировать их работу. Ответ на все вопросы вы получите, когда узнаете, что такое шкаф управления насосами, а также, зачем он нужен.

Главным назначением распределительных шкафов является управление электродвигателем одного или сразу нескольких насосных агрегатов. При этом тип насоса значения не имеет. Это может быть оборудование погружного типа либо скважинный или дренажный насос.

Причём назначение насосного оборудования может быть разным. Например, агрегат погружного типа нужен для эффективной работы отопительной системы, обустройства водоснабжения загородного дома или создания системы пожаротушения. А вот дренажный насос вместе со шкафом управления пригодится для перекачивания жидкости.

Если же вы установите шкаф управления для координации работы скважинного насоса, то, наконец, обретёте долгожданное спокойствие и отдых, поскольку отныне вам не нужно следить за работой оборудования, всё это будет делать автоматика, расположенная в шкафу. При этом данное устройство сможет выполнять следующие функции:

оборудование будет обеспечивать безопасный и плавный запуск двигателя насосного агрегата;
автоматика сможет регулировать работу частотного преобразователя;
помимо этого устройство будет отслеживать давление в системе, уровень воды, а также её температуру, что очень важно для своевременного включения и отключения насосного оборудования.

Функции шкафов управления двумя и более насосами ещё обширней:

• если агрегат заметит, что один из насосов работает в аварийном режиме, он тут же подключит к работе второй насос;
• поскольку автоматика шкафа управления будет регулировать попеременную работу каждого из насосов, общая изнашиваемость насосных агрегатов наступит позднее;
• если одни из насосов длительное время будет находиться без работы, оборудование сможет защитить его от заиливания;
• благодаря такому устройству вы вручную сможете заблокировать работу одного из насосов;
• автоматика шкафа имеет разные программы управления несколькими насосами;
• при необходимости вы можете получить полные данные о работе каждого агрегата по отдельности.

Принцип действия и основной функционал щитов управления насосами (ЩУН)

На объектах, требующих постоянного и бесперебойного водоснабжения, аварийная остановка насосного оборудования является нежелательным, а часто– недопустимым, сценарием. Поэтому для насосных групп ответственного назначения оптимальным решением является установка шкафов автоматического управления, которые решают ряд важных задач:

• Основная функция шкафовс различными схемамиавтоматики управления– организация работы дренажных, поверхностных, погружных, циркуляционных (сетевых), пожарных насосов.
• Защита двигателей от режимов перегруза, короткого замыкания, сухого хода, прекращения или резкого ухудшения качества электропитания.
• Для моделей, в которых предусмотрена функция частотного регулирования,– поддержание постоянных величин подачи и напора для создания требуемого режима. Для каждой группы агрегатовпредусмотрен отдельный регулятор. Преимуществом установки системы частотного регулирования является экономия электроэнергии, поскольку в ситуациях, когда не требуется работа оборудования на полной мощности, происходит автоматическое снижение загрузки.
• Регистрация сбоев, а во время аварийной ситуации – срабатывание звукового и светового сигналов.

Из каких частей состоит автоматический блок

В настоящее время существуют различные виды автоматики, начиная от простейших дискретных приборов и заканчивая малогабаритными блоками с широтно-импульсной модуляцией. Все ее виды можно разделить на три группы в зависимости от используемых технологических разработок и диапазона выполняемых функций.

Первое поколение

В этом случае автоматическое управление осуществляется с помощью простейших узлов, к которым относятся:

1. Реле давления и холостого хода. Их функционирование подробно описано выше, приборы несложно своими руками установить в трубопровод и настроить.
2. Гидроаккумулятор. Представляет собой емкость для сбора воды, объем которой может колебаться в значительных пределах, основное назначение – поддержка напора и компенсация гидроударов в системе.
3. Манометр. Элемент, необходимый для контроля давления и настройки гидрореле.

Рис. 9 Автоматика для насоса 1-го поколения

Блоки управления второго поколения

Модули данного класса существенно отличаются от первого вида за счет следующих параметров:

1. все дискретные детали, включая объемный гидроаккумулятор, смонтированы в одном модуле;
2. существенно расширены выполняемые функции;
3. настройка параметров производится электронным способом;
4. многие модули рассчитаны на функционирование с конкретными моделями электронасосов и имеют предустановленные настройки.

Автоматизация управления насосом модулями второго поколения позволяет реализовать следующие функции:

• Отключение помпы спустя несколько секунд при повышении давления выше допустимых параметров или отсутствии жидкости в магистрали.
• Защиту обмотки от холостого хода.
• Возможность тонкого регулирования настраиваемых параметров.
• Электронная индикация, отражающая гидравлические показатели и состояние оборудования.
• Гашение гидроударов за счет установки гидроаккумулятора небольшого объема.
• Плавный пуск, увеличивающий срок службы насосного агрегата.
• Антицикличность, предотвращающая многократное включение электропитания в случае утечки в трубопроводе.

Рис. 10  Модули 2-го поколения

Третье поколение

Третьему поколению автоматики присущи все перечисленные функции второго с дополнительной возможностью регулировки скорости вращения вала электродвигателя. Эта особенность дает следующие преимущества:

• Насосный двигатель работает с учетом водозабора, включая высокие обороты при большом объеме потребления и замедляя свою скорость при малом потоке.
• В модуле отсутствует гидроаккумулятор – в нем нет необходимости, так как водоподача происходит плавно без скачков.
• В водопроводе всегда поддерживается постоянный напор.
• На 30 – 40% экономится электроэнергия при функционировании двигателя в экономичном режиме на малых оборотах.

Модульная автоматика для скважины – преимущества и недостатки

Преимуществами использования автоматики в модулях 2 и 3 поколения являются следующие особенности:

• Все узлы собраны в одном блоке, который занимает мало места и легко подключается к водопроводу.
• Приборы обладают широкими функциональными возможностями для управления.

Рис. 11 Блоки автоматики 3-го поколения

• При использовании увеличивается срок службы электронасоса и других узлов водопроводной магистрали, происходит экономия электроэнергии.
• Упрощается процедура контроля, диагностики, настройки и управления.
• За счет постоянного давления в системе повышается комфортность пользования водопроводом.

К недостаткам можно отнести следующие особенности:

• Большая стоимость модулей третьего поколения, которая в несколько раз превышает второе и на порядок больше первого.
• Работоспособность приборов сильно зависит от напряжения в сети.
• Многие системы рассчитаны на работу только с определенной маркой электронасоса, имеют фиксированные настройки и не подходят для использования с другими приборами.

Рис. 12 Схема установки поверхностного насоса

Техническая поддержка и сервисное обслуживание

Некоторые компании по производству шкафов управления заявляют, что технического обслуживания не требуется. Это действительно так, однако необходима регулярная проверка блока управления эксплуатирующей организацией. Существует периодичность, установленная производителем, и для правильной работы всех устройств ее необходимо придерживаться в обязательном порядке.

Перед осмотром или заменой каких-либо деталей необходимо отключить напряжение и заблокировать оборудование от повторного включения. Самостоятельно можно проверить надежность соединений. Список потенциальных неисправностей, как и возможные способы их устранения, обычно также указывается производителем.

Шкаф управления скважинным или погружным насосом с частотным преобразователем для применения в производственных котельных, коммунальных службах или частных домах, выполненный на заказ по индивидуальному ТЗ

Например, простейшая неисправность – не загорается лампочка, сигнализирующая о подключении системы к электрическому кабелю. Возможны три причины: отсутствует напряжение в сети, сломался автоматический выключатель или перегорела лампа. Соответственно, решением проблемы будет подача напряжения, замена выключателя или лампы.

Если возникла неисправность, которую самостоятельно не устранить, необходимо обратиться к специалистам в сервисный центр.

Виды автоматики

Чтобы всегда быть удовлетворенным выбранной автономной системой водоснабжения для своего загородной дома, нужно обеспечить ее автоматикой, которая будет следит за всеми приборами.

Виды устройства:

• Пульт с блоками механизмов. Позволяет оградить оборудование от перепадов напряжения, короткого замыкания. Выполнить его монтаж можно и своими руками. Стоимость такого устройства невысокая. Однако сложно сказать, эффективен ли он без приборов, защищающих от «сухого хода», и реле давления.
• Пресс-контроль. В его состав входят системы для автоматической работы оборудования и приборы для пассивной защиты от «сухого хода», т.е. при сокращении потока воды или снижении давления устройство выключает насосы.
• Автомат с поддержкой давления. Этот блок позволяет обеспечить стабильное давление всей системе. Он необходим в тех условиях, когда резко повышенный уровень давления может снизить работоспособность прибора и увеличить расход электроэнергии.

Система управления насосами помещается в специальную защитную коробку

Некоторые разновидности автоматики можно установить своими силами. Но, прежде чем это сделать, нужно убедиться, что в состав выбранного блока входит электронное оборудование. Дорогостоящие дополнительные приборы, к примеру, необходимы при работе с вибрационным водяным насосом. А вот для центробежной системы нужен лишь бак с электрическими контактами.

Чем продиктовано требование?

Всё достаточно просто. При работе небольшого агрегата, который отвечает за какую-либо одну функцию, требования к самому качеству работы двигателя могут быть не так высоки. Но если электродвигатель трудится в системе гидроустановки или системе автономного отопления большого многоэтажного дома, то к стабильности и равномерности работы насоса предъявлены особые требования.

Рассмотрим работу насосной станции на базе примера силовой гидроустановки системы отопления многоэтажки.

Как известно, новейшие системы отопления высотных зданий построены на базе двухконтурных систем. Это означает, что горячая вода, подаваемая в техническое помещение дома, не прогоняется через все этажи, а поступает в первичный контур системы теплообменника. А вот та вода, которая содержится во вторичном контуре, при помощи насосной станции прогоняется по всем этажам.

Если за давление и аквапоток в первичном контуре отвечает поставщик тепла, то за второй контур отвечает насос. Посему, к поддержанию одинакового и равномерного давления в системе предъявляются высокие требования. Если насос будет работать не равномерно и тем более, допускать резкие пуски, то будет возникать сильный гидроудар в системе, что может привести к разрыву тепловой магистрали или срыву кранов.

Вот тут-то на помощь приходит шкаф управления гидронасосом на базе частотника. Именно он обеспечивает плавное и своевременное регулирование оборотов электрического двигателя, что в свою очередь, позволяет вовремя выравнивать давление в системе. При падении давления обороты электромотора повышаются пропорционально величине падения давления, а при стабилизации давления, обороты падают до установленного номинала.

Система работает автоматически за счёт работы датчиков давления и частотного преобразователя с программируемым управлением.

Помимо всего прочего, если электромотор используется в системе водоснабжения или работает с иной токопроводящей жидкостью, то шкаф в обязательном порядке оборудуется автоматами отключения питания и системой УЗО. Таким образом, этот агрегат становится абсолютно безопасным для человека.

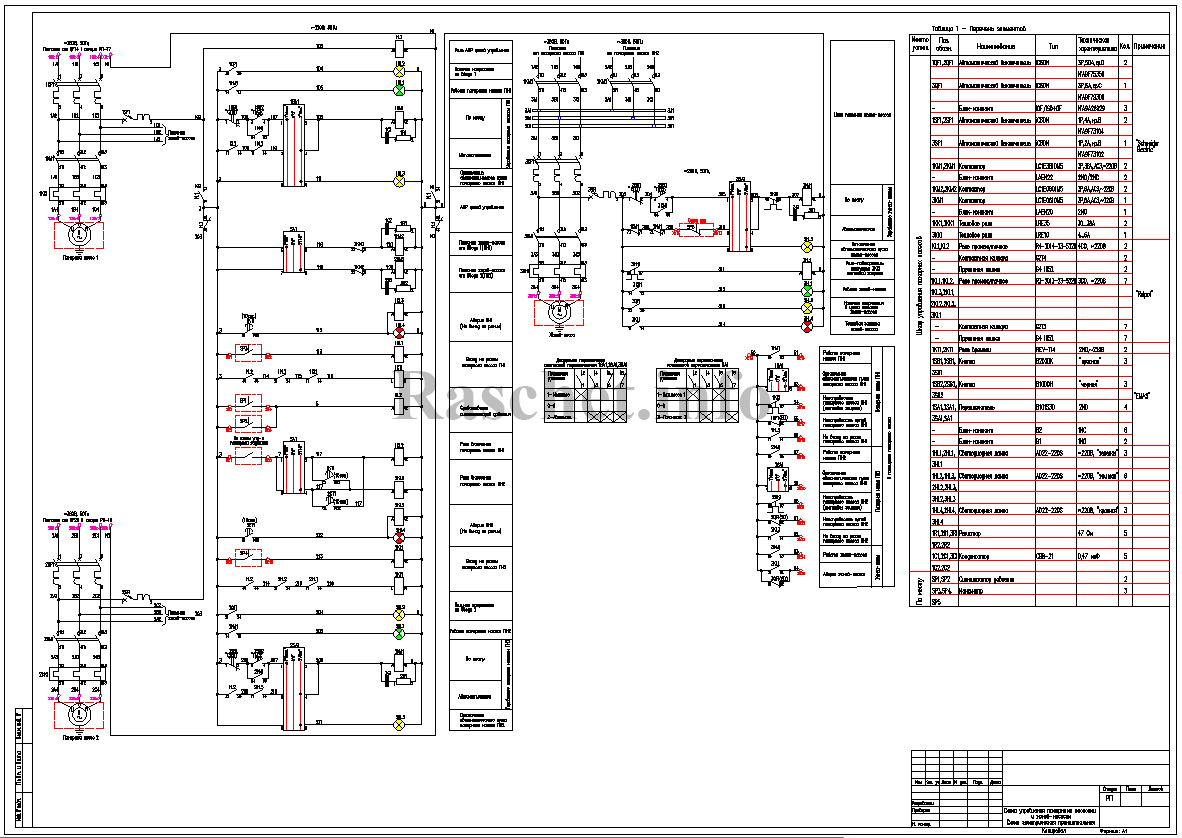

Схема управления пожарными насосами и жокей-насосом в формате dwg

В данной статье речь пойдет о схеме управления двумя пожарными насосами и жокей-насосом автоматической спринклерной водозаполненной установки пожаротушения.

В помещении склада электротехнического и металлообрабатывающего оборудования, проектом предусматривается автоматическая спринклерная водозаполненная установка пожаротушения, в соответствии с требованиями СП5.13.130.2009 «Установки пожарной сигнализации и пожаротушения автоматические» пункт 5.2 таблица А3.

Управление пожарными насосами ПН1, ПН2 и жокей-насосом выполняется из шкафа управления пожарными насосами.

Установка пожаротушения находится под постоянным давлением 0,75 МПа, создаваемым установкой повышения давления в составе мембранного напорного гидробака ёмкостью 120 л и жокей-насоса CR5-10 производительностью 6 м³/ч, напором 50 м.в.ст., N=2,2 кВт, который также используется для поддержания давления в системе пожаротушения.

В дежурном режиме трубопроводы установки заполнены водой и находятся под давлением.

В случае возникновения пожара и повышении температуры до 68°С в защищаемом помещении вскрываются один или несколько спринклерных водяных оросителей модели CBO0-PHо 0,71-R1/2 P68.B3 (температура разрушения замка 68°С), давление в трубопроводе над сигнальным спринклерным клапаном падает, клапан открывается за счёт разности давлений после клапана и перед клапаном.

Через открытый клапан вода из системы повышения давления поступает к оросителям, при срабатывании одного из двух сигнализаторов давления SP1 или SP2, расположенных на спринклерном клапане, выдаётся сигнал на запуск пожарного насоса ПН1 или ПН2 в зависимости какой пожарный насос выбран основным с помощью переключателя SA1.

Выход на расчетную мощность («Выход на режим») насоса ПН1 контролируется по показаниям манометра PS3, а насоса ПН2 по показаниям манометра PS4. В случае если пожарный насос не сработал или не вышел на расчетную мощность в течение 10 сек, автоматически запускается второй пожарный насос.

Управление жокей-насосом производится по сигналам датчика давления SP5. При включении одного из пожарных насосов, жокей-насос автоматически отключается.

P.S

Почему я решил поделится данной схемой, связано это с тем, что когда я столкнулся с задачей разработать схему управления пожарными насосами, схемы в виде примера у меня не было.

И из-за не имения опыта в разработке схем управления пожарными насосами я обратился к поиску подобных мне схем в интернете.

После долгих поисков, я так и не нашел нужной мне схемы, были разные варианты, но они мне не подходили.

В итоге, с помощью главного специалиста по пожарной безопасности и соблюдая требования СП5.13.130.2009 была разработана данная схема, которая была применена на объекте.

Надеюсь данная схема управления пожарными насосами поможет вам в реализации поставленных перед вами задач.

Схему управления пожарными насосами выполненную в программе AutoCad в формате dwg, вы можете скачать абсолютно бесплатно!

Популярные модели

1. Модельный ряд шкафов марки Grundfos
   довольно обширный. В нём есть изделия с разной комплектацией и техническими характеристиками. Некоторые модели имеют защиту от работы «на сухую», понижения напряжения и отсутствия фазы. Однако все они могут:
   • управлять насосным оборудованием;
   • автоматически запускать агрегат после длительного простоя;
   • контролировать уровень воды и выводить данные на панель индикации;
   • регулировать работу оборудования;
   • такие изделия могут использоваться в диапазоне температур от -20 до +40°С;
   • на всё оборудование этой марки даётся двухлетняя гарантия.

1. Шкафы марки Alpha Control
   надёжно защищают насосное оборудование от негативных факторов, вызывающих выход агрегатов из строя. Они могут работать с любыми моделями насосов. Данные изделия предназначены для подключения к сети на 220 и 380 В. О том, что модель можно использовать для управления двумя насосами, скажет маркировка «D» в обозначении.

Шкаф управления насосами используется для обслуживания канализационных и дренажных насосов, оборудованных электрическими моторами переменного тока. Основная задача шкафа заключается в отслеживании колебаний системных параметров и определении наилучших режимов работы электромоторов. Это позволяет снизить потребление электроэнергии и защитить двигатели насосов от нежелательных и недопустимых условий работы.

Преимущества шкафов управления «Экотехнологии»

Шкафы «ЭКОТЕХНОЛОГИИ» выполняют все функции, предусмотренные производителями насосов в своих фирменных пультах:

• автоматический пуск/останов насосов по сигналам поплавковых выключателей с помощью ПЛК;
• ручной пуск/останов насосов с помощью кнопок на двери щита;
• автоматическое включение резервного насоса при неисправности основного;
• автоматическое чередование работы насосов для равномерной наработки;
• автоматический кратковременный пуск насосов при длительном простое для защиты от заклинивания.

Обладают информативной индикацией и управлением:

• «Сеть»;
• индикация уровней;
• индикация работы каждого насоса;
• индикация аварии каждого насоса;
• переключатели «Руч.-Стоп-Авт.»;
• кнопки ручного управления каждым насосом.

Реализованы многие виды защит отсутствующие у производителей насосов:

• от «сухого» хода;
• от короткого замыкания;
• от тепловой перегрузки по току;
• от перегрева обмоток электродвигателя.

А так же:

Возможные опции по желанию заказчика:

• контроль влажности масляной камеры;
• контроль питающего напряжения;
• уличное исполнение (IP65, термостат, обогрев, двойная дверь либо корпус в корпусе);
• диспетчеризация (посредством замыкания «сухих» контактов либо по коммуникационному протоколу);
• установка GSM/GPRS модуля, с оповещением по SMS о работе насосов и аварии.
• подключение аналогового датчика уровня;
• световая и звуковая аварийная сигнализация;
• безопасное напряжение питания органов управления и индикации;
• счетчики моточасов;
• АВР (автоматическое включение резервного электропитания);
• электроизмерительные приборы (амперметры, вольтметры);
• панель оператора на двери щита.

4 Модели щитов

Прежде чем выбрать подходящий шкаф, следует посчитать количество элементов, которые входят в вентиляционную систему. Существует множество скомплектованных щитов, готовых к работе. Остается их приобрести и подключить к системе. Некоторые готовые модели:

1. 1. ЩУВ 1—15. Универсальный прибор, регулирующий и обеспечивающий защиту электродвигателя вентилятора. Есть возможность установить регулятор частоты. Применяется с любым типом асинхронного двигателя на 220 или 380 В. Управление можно осуществлять с дистанционного пульта. Щит особенно удобен для применения в вентиляции для дымоудаления.
2. 2. ЩУВ 5—30. Прибор обладает плавным пуском двигателя и защитой от токовых перегрузок. Используется для управления вентиляторами на 380 В без термоконтактов. Щит обладает защитой IP-66, что делает его обслуживание безопасным.
3. 3. ЩУВ 6—5. Щит предназначен для плавной регулировки канального вентилятора на 220 В. Устройство состоит из автоматического выключателя и симисторного регулятора скорости вращения. Допускается использование дистанционного управления.

Как работает автоматика и защитные механизмы

Автоматика регулирует функционирование поверхностного и погружного электрического насоса. При его включении происходит отключение цепи питания в приборах, которые реагируют на любые изменения в подаче жидкости. Размыкание осуществляется при помощи контактов или усиленных радиодеталей для этой воды под большим напором.

Насосная станция в скважине.

Управление насосом по давлению

Реле для погружного насоса монтируют на водоподающую магистраль. Она крепится на штуцер, который располагается на гидравлическом аккумуляторе. Реле — это главный управляющий элемент. Его устанавливают во все системы подачи воды.

Оно помогает остановить поступление электричества, если повышается показатель давления в системе до верхней отметки. Мембрана смещается, потому что на нее давит жидкость. Механизм размыкает внутренние контакты. В корпусе предусмотрены регулировочные винты, которые можно настроить, выставить предельное значение давления внутри системы.

Реле давления с защитой от работы на сухую

Принцип подключения реле давления с защитой от работы на сухую.

Помпа защищается от поломок при помощи реле, который отвечает за работу холостого хода. Этот автоматический элемент устанавливается рядом с другими узлами. Электрический прибор разрывает цепь подачи энергии в момент снижения напора внутри системы до максимального значения.

Задать границы срабатывания автоматики можно при помощи регулировочных винтов. Они находятся под крышкой. Для подключения проводов используют разъемы.

Разновидности поплавковых механизмов

Поплавковые механизмы применяются в качестве отдельных деталей или встроенных в систему водоснабжения. Они замыкают или размыкают контакты во время изменения положения поплавковой головки.

Внутри есть шар, который давит на рычаг и контакты. Когда жидкость поступает в емкость, то отключается подача электричества, если достигнута верхняя граница. Поплавок не защищает насос, а предотвращает затопление дома.

Контролирование работы по уровню воды

Поплавок выключатель для насоса.

Когда в скважине снижается уровень воды, то помпа выходит из строя. Водяное охлаждение обмотки в двигателе отсутствует, если не предусмотрены датчики. Производители изготавливают погружные насосы, которые отключаются при отсутствии воды в скважине.

Электрические насосы с поплавковыми выключателями применяют исключительно в колодцах. В скважинном канале нет свободного места. Поплавок — это просто устройство, которое включает в себя металлический шар и рычаг.

Он замыкает контакты при отсутствии воды в системе прерывает поступление напряжения на обмотку электрического двигателя.

Пресс контроль

Это устройство управляет насосом. На его работу влияет уровень жидкости в трубопроводе. Пресс-контроль — намагниченный лепесток, который находится в воде. Когда жидкая среда проходит свободно, он располагается в приподнятом состоянии. При понижении уровня воды шторка опускается и происходит размыкание контактов геркона.

Схема подключения станций и систем управления насосами

Сборка шкафа управления насосами, как правило, выполняется в специальных условиях при наличии необходимых инструментов и материалов. Вместе с тем, собрать комплектующие в единую систему вполне возможно своими руками. Для этого потребуется изучить примеры электронно-технических схем, которые дадут возможность понять правильность и порядок действий при сборке. Для рассмотрения примеров будем использовать модель шкафа 0,18-15 компании Рубеж. Эта система используется для автоматического и ручного управления насосной станцией. Схема управления таким шкафом указана на изображении ниже.
Производителю данной модели удалось реализовать 19 модификаций, отличающихся между собой по мощности электрических моторов – от 0,18 до 110 кВт. Внутри корпуса шкафа расположены такие детали:

• Выключатель автоматического типа;
• Защитное реле;
• Контактор;
• Контролер;
• Вспомогательный источник питания.

Для подключения модели к электросети, потребуется использовать кабель, сечением 0,3–0,4 мм2. Пример схемы подключения указан на изображении ниже.

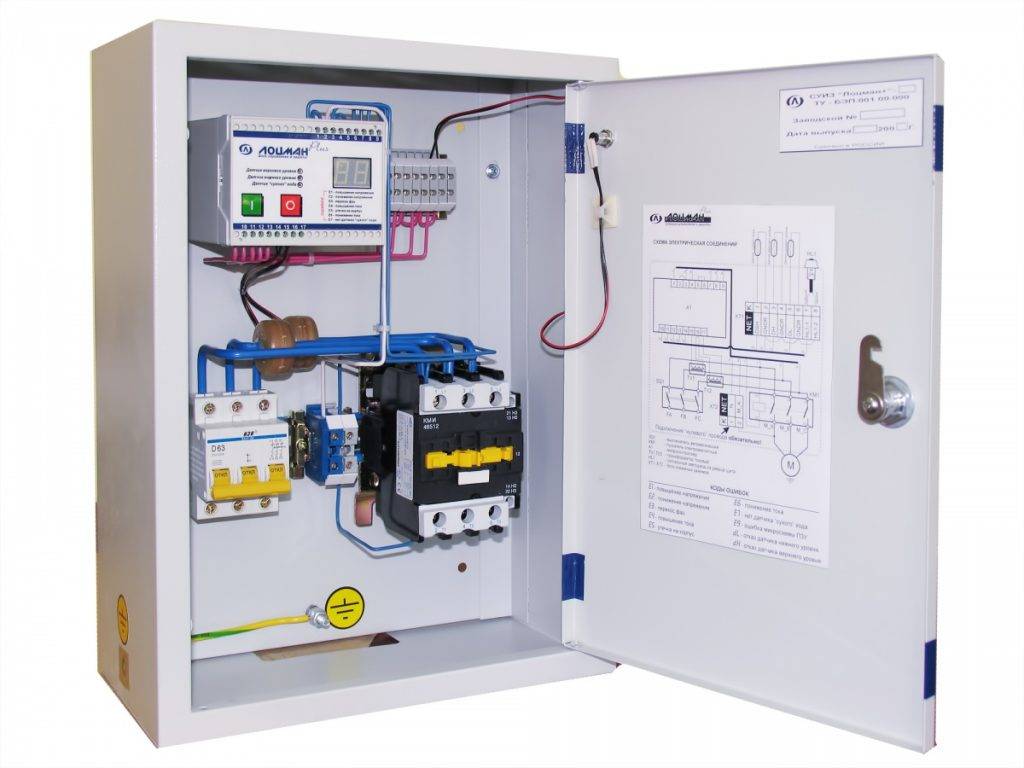

Конструкция шкафа управления

Стандартная конструкция большинства выпущенных в продажу моделей включает в себя следующие компоненты:

• металлический корпус с панелью управления, на которой имеются индикаторы давления и температуры, кнопки «Старт» и «Стоп»;
• переключатели для ручного управления насосом;
• предохранители;
• узел контроля для регулирования напряжения фаз;
• частотный преобразователь для контроля работы асинхронного двигателя;
• автоматический блок управления, выполняющий аварийное отключение оборудования;
• термическое реле;
• комплект световых индикаторов.

Основу оборудования составляют приборы защиты от скачков напряжения и пропадания фаз, которые корректируют параметры сети и обеспечивают работу насосной станции в надлежащих условиях. При срабатывании датчиков давления или температуры происходит аварийное отключение техники, одновременно с которым задействуются световые индикаторы, а также возникает звуковой сигнал, оповещающий пользователя о возникшем сбое. При этом система предпринимает попытку автоматически стабилизировать состояние системы, и если ей это удается, двигатель подключенного насоса вновь активируется.

Одной из важнейших функций системы, которую поддерживают лишь некоторые модели оборудования, является включение резервного питания за счет автоматического подключения к резервной сети. В таком режиме система будет функционировать до возобновления работы основного источника. Кроме того, с целью защиты устройства от низких температур и повышенной влажности производители применяют дополнительное утепление. Такие шкафы управления подходят для установки в северных регионах, а также при размещении насосного оборудования на открытом воздухе.

Достаточно распространенным дополнением является система плавного пуска, которая защищает двигатели насосов от перегрузок. Она обеспечивает постепенное нарастание напряжения, благодаря чему двигатель медленно и бережно вводится в работу, избегая резкого старта. Наконец, крайне полезными являются устройства с функцией диспетчеризации, за счет которой можно управлять насосными станциями на расстоянии. Благодаря подключению систем дистанционного оповещения к GPRS или интернету при возникновении аварийной ситуации и срабатывании блокировки сигнал передается на принимающее устройство (смартфон или ноутбук).

Стандартный состав распределительных шкафов

В зависимости от количества обслуживаемых агрегатов изделие может иметь различное наполнение. Для примера возьмем шкаф управления погружными насосами, имеющими асинхронные двигатели переменного тока.

Размеры шкафа зависят от его наполнения и выполняемых функций. Металлический каркас устанавливают на стене или на полу

Составные части:

• • внешняя панель управления;
  • органы управления (кнопки, переключатели) системой;
  • частотный преобразователь;
  • измеритель давления воды (для автоматического регулирования работы механизмов в зависимости от ее уровня);
  • защиту от «сухого хода»;
  • световую сигнализацию (лампочки);
  • выключатели для защиты двигателя и преобразователя частоты;
  • два режима управления нагрузкой: ручной и автоматический;

тепловое реле.

Схема расположения компонентов шкафа, регулирующего работу одного насоса

Хотя работа шкафа предусматривает и ручное управление, основное время он должен работать в автоматическом режиме.

При запуске авторежима частотный преобразователь плавно приводит в действие двигатель погружного насоса до тех пор, пока давление воды не достигнет заданного параметра. Когда активный разбор воды прекращается, частота снижается и насос останавливается.

Принцип действия

Принцип работы в автоматическом режиме выглядит так:

1. Когда автоматический режим активизирован, частотный преобразователь производит плавный запуск двигателя погружного насоса.
2. Он поддерживает его во включённом состоянии до тех пор, пока давление воды в системе не достигнет установленного максимума.
3. После этого оборудование отключает насос.
4. То же самое происходит во время активного разбора воды – насос работает до тех пор, пока не прекратится пиковое водопотребление, и давление не повысится. В итоге частота снижается и агрегат отключается.

Корпус оборудования выполняется из металла. Есть шкафы, выполненные для монтажа на стене, а другие агрегаты устанавливаются только на полу. Основное назначение любого изделия – контроль параметров системы и выбор наиболее подходящего режима работы электродвигателя. Благодаря их использованию можно добиться снижения энергопотребления и предотвратить поломку электродвигателя.
