Система управления насосами: принцип работы, комплектующие

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

Защитная автоматика – особенности работы устройства

Зачастую насос ломается из-за эксплуатации при повышенном или пониженном напряжении в электросети. Причиной поломки также может стать работа агрегата без воды, то есть, на сухом ходу

При покупке защитных реле следует обращать внимание на значение питающего насос напряжения и разрешенное отклонение от этого показателя

С целью защиты насосов для воды на рынке есть несколько типов устройств:

  • Пускозащитные приборы, которые изготавливаются на печатных платах;
  • Релейные блоки для управления;
  • Устройства, изготавливаемые на базе разных микропроцессоров.

Чаще всего производители насосов выбирают релейные блоки. Функция такого блока заключается в коммутации реле давления при токах до 4 А.

Обзор датчика уровня воды

Подобный принцип только механический применяется в бачке унитаза.
Информация: Разумеется, можно своими руками изготовить и запорный клапан

А1 фаза с контактов реле Р.
Внутри вертикального штока расположены герконы.
После главной задвижки, которая подает воду от стояка в квартиру не важно, до или после прибора учета , установлен электромагнитный клапан. Нижняя схема

Эти устройства в широком ассортименте предлагаются сантехническими магазинами.
Подготовка к монтажу системы защиты от протечек Установка шаровых кранов с электроприводом Место расположения контроллера системы защиты Крепление держателей для установки датчиков протечки Установка датчиков системы защиты от протечек Крепление герметичной крышики датчика Подключение к контроллеру составляющих системы Контрольная проверка выполнения монтажных работ Врезка шарового крана Перед проведением работ нужно перекрыть краны, расположенные на входах стояков холодной и горячей воды. Не потребляет ток в режиме ожидания! Питание цепей управления осуществляется напряжением вольт.

Справочная информация Вне зависимости от того, приобретается система защиты от протечек в магазине, или изготавливается своими руками, надо знать единые стандарты ее работы. Хорошо, если в этот момент вы дома, и не спите. Точнее сказать, пока только об обнаружении протечек. Металлический шарик, который находится внутри корпуса, перекатываясь, коммутирует электрическую цепь реле насоса.

При попадание воды на датчик выводим пообщение о протекании. Однако это сложное устройство лучше приобрести в готовом виде. В зависимости от содержания в воде посторонних примесей может меняться плотность и электропроводность раствора, что с большой вероятностью отразится на показаниях. Они бывают синего, коричневого или черного цвета. На контроллере и в инструкции четко указано, куда и какой провод должен быть подсоединен.

Обычно они задействованы в низковольтной схеме коммутации работы мощного реле насоса, помещенной в шкаф управления. Есть варианты под 3 или 12 вольтовые батарейки. На самом деле, это само собой разумеющийся факт, ведь чем по сути отличается схема откачивания от схемы накачивания, разве что тем, что герконы расположены один снизу второй внизу.
Подключение реле давления

Как подключить автоматику к насосу – оборудование и последовательность

Чтобы насос, подключенный на воду из скважины, не перегревался, необходимо установить защитное реле. Сделать это очень просто своими руками. Для работы потребуется следующее оборудование:

  • Гидробак определенной емкости;
  • Манометр и реле давления;
  • Переходная муфта и муфта с цанговым зажимом;
  • Трубы из пластика и латунный переходник.

Подготовив все необходимое, нужно внимательно изучить схему подключения реле. Изучив схему, необходимо переходить к монтажу. Алгоритм работы выглядит следующим образом:

  1. Для начала необходимо обмотать вход гидробака фум-лентой;
  2. После этого на вход гидробака прикручивается переходная муфта;
  3. Далее к переходнику из латуни необходимо подсоединить манометр и реле давления;
  4. Латунный переходник подключается к установленной на баке переходной муфте;
  5. Из пластиковой трубы нужно сделать специальное колено, предназначенное для соединения реле давления, гидроаккумулятора и системы водоснабжения дома;
  6. Шланг погружного насоса подключается посредством муфты с цанговым зажимом;
  7. В конце к контактам реле потребуется подключить питание 220 В и кабель насоса.

При подключении следует убедиться, что проводка кабеля надежно прикреплена к колодке клемм. Полярность, как питающего насоса, так и напряжения, значения не имеет.

https://youtube.com/watch?v=U1ilKISGa68

Разновидности автоматики «Пампэла» для насосов центробежных и вибрационных

Среди автоматики для скважинных насосов особой популярностью пользуются агрегаты, произведенные ООО «Пампэла». Компания выпускает два вида устройств:

  1. Предназначенные для вибрационных насосов. К ним следует отнести «Вистан-3».
  2. Применяемые для центробежных насосов. Здесь выбор несколько шире: «Пампэла» КИВ-1Б3, «Пампэла» КИВ-1В3, «Пампэла» КИВ-1А3.

Устройство «Вистан»-3 может быть применимо при подаче воды из различных источников: водоемов, резервуаров, колодцев, скважин. Совместимо с насосами типа «Малыш», «Ручеек» и т. д.

К основным функциям данного вида автоматики можно отнести следующие:

  • обеспечение плавного включения и выключения насоса при использовании стандартной пусковой системы;
  • включение насоса при открытии крана, как говорится, после поступления определенной команды;
  • защита от пагубного влияния перепадов напряжения, сухого хода;
  • может эксплуатироваться как регулятор давления воды в системе.

Автоматика для скважинных насосов «Пампэла» пользуется особой популярностью

Глубинный насос для колодца с автоматикой «Пампэла» будет работать стабильно и прослужит гораздо дольше, чем устройство без подобной защиты.

Насосная автоматика «Пампэла» КИВ (1А3, 1Б3, 1В3) осуществляет контроль, управление и защиту работающего устройства. Обеспечивает включение без гидроудара, перезапускает систему после сбоев и аварий, защищает от перепадов напряжения, а также в условиях работы насоса при отсутствии водозабора.

Преимущества

Терморегуляторы позволяют сократить расходы тепловой энергии на 10-20%. Те системы, которые имеют не только индивидуальные термостаты, но и дополнительно оборудованы регуляторами у источника отопления, экономят от 25-35% тепловой энергии.

Кроме того, в помещении постоянно поддерживается приятный микроклимат, особенно если для управления теплоносителем применяется автоматика.

Дополнительные плюсы

К другим преимуществам использования устройств для температурной регуляции относятся универсальность и высокая точность. Универсальность заключается в том, что термостаты подходят для установки в системах отопления любого типа.

Это оборудование применяется с газовыми, электрическими и твердотопливными котлами.

Высокая точность настройки проявляется в том, что даже механический прибор прекращает подачу нагретой воды в батарею в правильно рассчитанный момент, не говоря уже об устройствах с электронной начинкой.

Последние могут быть настроены таким образом, чтобы в определенные часы поддерживать конкретную, удобную температуру. Нередко электронный терморегулятор даже имеет функцию недельного программирования. К достоинствам относятся также следующие качества:

  • долговечность – приборы изготавливаются из стали, устойчивой к коррозии. Особенно интересна техника российского производства, которая по гидравлическим и прочностным свойствам соответствует отечественным реалиям;
  • широкий ассортимент марок и моделей – сегодня термостаты производятся многими компаниями и поставляются из-за рубежа. Высокая конкуренция позволяет снизить стоимость изделий.

Регулирующая автоматика для насоса – виды и описание

Система автоматики управления насосом – это совокупность различных элементов, призванных контролировать работу насоса. К этим элементам относится командное реле и силовая электрическая часть, которые, в большинстве случаев, реализуются в такие схемы управления режимами насосного оборудования:

  • По давлению рабочей жидкости в общем трубопроводе – подобная схема регулировки водяной станции автоматики применяется в том случае, когда агрегат подает воду из подземной скважины в подготовленную емкость. После этого из емкостей вода подается далее посредством оборудования «второго подъема». Для подачи воды из колодца в дом автоматика с такой схемой оборудуется специальным датчиком с электродами. Некоторые насосы также могут оснащаться специальными поплавками – такая автоматика на воду считается менее эффективной и имеет небольшой рабочий ресурс. В любом случае в устройстве агрегата обязательно предусмотрен аварийный слив на случай, если резервуар переполняется. Насосы для повышения давления с автоматикой такого рода применяются в случаях, когда требуется обеспечить водой целые населенные пункты. Большим плюсом этой схемы является стабильность в работе насоса. В таких случаях постоянно присутствует гидравлика, а цикл перемещения воды полностью соответствует емкости резервуара;
  • Контроль по уровню – в такой схеме реализуется принцип управления насосами при помощи команд, формирующих реле давления, установленное на трубопроводе. При установке автоматики на насос на реле настраиваются давление, включающее и отключающее насос. Такую схему реализуют в индивидуальных колодцах и скважинах для погружных насосов, работающих с мембранными баками. За счет баков сеть работает под постоянным давлением. Среди плюсов таких реле для погружных скважинных насосов следует выделить возможность монтажа в силовую цепь насоса и невысокую стоимость автоматики. К минусам относится невысокая точность и небольшие сроки эксплуатации при установке для вибрационных насосов.

При покупке реле для регулировки работы насоса следует учесть несколько важных факторов: давление, напряжение сети, функционал. Только определившись с этими показателями, удастся подобрать качественный надежный механизм.

Функции автоматизированных систем на насосных станциях

 Автоматизация канализационных насосных станций поможет решать следующие задачи без участия человека:

1. Осуществление централизованного контроля над процессом водоотведения;

2. Регистрация и фиксация отклонений параметров насосных агрегатов и другого оборудования;

3. Распознавание и своевременное предупреждение аварийных ситуаций;

4. Оптимизация и автоматический подбор наилучшего режима работы;

5. Диагностика состояния оборудования.

Основные функции автоматизированных систем на КНС:

1. Своевременная подача сигнала на остановку и пуск основных и вспомогательных насосов;

2. Поочередное включение и выключение насосных агрегатов в заданной последовательности;

3. Нагнетание необходимого давления во всасывающем трубопроводе и впускном клапане насоса перед его запуском;

4. Возможность регулировать и устанавливать любой режим при запуске, работе или остановке насосного оборудования;

5. Отключения и перезапуск всей системы при аварийной ситуации;

6. Контроль и защита насосного оборудования от перегрева, перепадов напряжения и механических повреждений;

7. Передача сигналов о включении агрегатов и их выключении на центральный диспетчерский пульт;

8. Поддержание заданных параметров для рабочего режима — уровня стоков, напора во время вывода и др.;

9. Управление дренажными насосами;

10. Включение механических грабель и их отключение;

11. Поддержание определенной температуры в помещении станции;

12. Сигнализация в случае возникновения аварийной ситуации;

13. Вентиляция помещений и контроль температуры в помещениях.

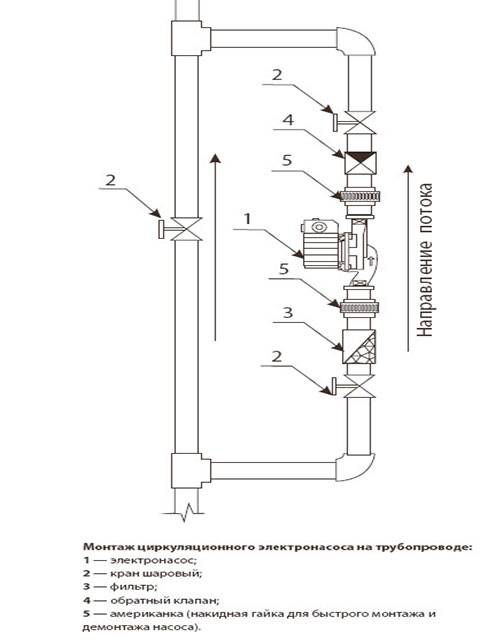

Что такое циркуляционный насос

Это не больших размеров агрегат, который устанавливается в систему трубопровода отопления и перегоняет теплоноситель по всем ветвям системы отопления, то есть обеспечивает циркуляцию горячей воды. Существует большое разнообразие циркуляционных насосов для систем отопления. но для частных домов обычно используются агрегаты с так называемым «мокрым ротором». В чем конструктивная особенность этой модели?

Все дело в том, что подвижные детали насоса, а это в основном ротор и крыльчатка, охлаждаются и одновременно смазываются протекающей внутри насоса жидкостью, то есть теплоносителем. Отсюда и бесшумность работы, и высокий показатель надежности, и небольшие габариты самого агрегата. Приплюсуем сюда долговечность, эффективность и экономичность.

Правила настройки

Под крышкой на корпусе прибора располагаются две пружины с большой и малой гайкой. Вращением этих пружин можно установить следующие параметры:

  • Регулировка посредством большой пружины позволяет установить нижнее давление в гидроаккумуляторе.
  • С помощью малой пружины – установить разницу между давлением включения и выключения.

Инструкция реле давления воды содержит информацию о рабочих и предельных показателях используемого оборудования. Эти данные должны учитываться в процессе регулировки, так как их превышение приведет к быстрому износу прибора. Если в процессе настройки реле давления  отдельные параметры достигают максимальных значений, то нужно вручную отключить насос и закончить регулировку в обычном режиме. Стоит отметить, что подобные ситуации являются редкостью, так как поверхностные насосы не имеют мощности, которая может вызвать скачок давления в системе.

Вопрос, как отрегулировать датчик давления воды в системе водоснабжения, должен решаться при пустом гидроаккумуляторе, в противном случае одновременно будут учитываться параметры давления воды и воздуха в емкости.

Регулировка реле давления выполняется по следующей схеме:

  • Устанавливают значения рабочего давления в гидробаке.
  • Включают насос.
  • Осуществляют подачу воды в емкость до достижения значений нижнего давления.
  • Отключают насос.
  • Вращают малую гайку до тех пор, пока насос не начнет работать.
  • Ждут наполнения емкости водой и отключают насос.
  • Открывают воду.
  • Начинают вращать большую пружину для установки давления включения.
  • Включают насос.
  • Заполняют емкость водой.
  • Корректируют положение малой пружины регулировки.

Вращать регулировочные пружины для настройки реле давления воды в системе водоснабжения следует очень осторожно, плавно поворачивая на четверть или половину оборота, так как эти элементы отличаются высокой чувствительностью. После повторного включения манометр должен показывать нижнее давление.

При решении вопроса, как отрегулировать реле давления, важно учесть несколько основных моментов:

  • Если при наполнении гидробака показатели манометра не меняются, значит, давление достигло предельных параметров. В этом случае сразу отключают насос.
  • Нормальные значения разницы между верхним и нижним давлением должно составлять примерно1-2 атм.
  • При отклонении от нормальных значений в большую или меньшую сторону следует повторно выполнить регулировку, учитывая при этом возможные ошибки.
  • Оптимальным значением разницы между установленным нижним давлением и тем, которое определено в начале в пустой емкости, не должно отклоняться от 0,1-0,3 атм.
  • Давление воздуха в емкости не должно опускаться ниже 0,8 атм.

Не исключено, что система автоматически будет включаться и выключаться при других установленных показателях. Однако указанные параметры позволяют минимизировать износ оборудования.

Запускаем блок автоматики

Внимание! Если уровень залитой воды ниже уровня расположения насоса, нужно обязательно использовать обратный клапан, который размещен на всасывающей трубе

  1. Перед запуском блока автоматики для насоса заполните всасывающую трубу полностью, равно как и электронасос и опустите последний, благодаря чему вы дадите блоку автоматики питание. После того, как электрический насос остановится, откройте кран, который расположен в самой высокой точке.
  2. Если насос работает непрерывно, и из крана льется регулярный поток воды, то установка правильная. При отсутствии воды продлите работу электрического насоса, просто удерживая кнопку «СБРОС» в течении того времени, которое превышает хронометрах блока автоматики. Если и после этого действия вода не пошла, отключите питание и повторите процедуру, начиная с 1-ого пункта.

Описание проблемы

Насосы для бытовых нужд основным материалом рабочих диффузоров и колес является термопласт (износостойкий и очень прочный пластик), который высокотехнологичен и недорогой. Но при «сухом ходе», где нет смазки и теплоотвода в виде воды, внутренние насосные детали начинают соприкасаться, а в дальнейшем это приводит к заклиниванию вала и сгоранию электрического двигателя.

Обычно после этого насос или совсем не подает воду, или не работает в соответствии со своими паспортными характеристикам.

Любой производитель блока автоматики для насоса указывает в инструкции, что эксплуатировать устройство без воды запрещено.

Потенциальное опасные места для насоса, где может возникнуть такая проблема, это:

  • Колодцы и скважины с низким уровнем дебита. Виной этому может быть неправильно выбранный насос (с высокой производительностью) или природные явления (при жарком лете уровень воды в колодце падает и количество воды становится ниже производительности насоса).
  • Накопительные баки. Обязательно следите, чтобы насос не выкачала всю жидкость из накопительного бака, а если так произошло, то сразу выключить устройство.
  • Трубопроводы сети. В этом случае насос врезают в сетевой трубопровод и работает для увеличения давления в системе. Так как давления бывает недостаточно (особенно летом), эта схема активно используется, причем даже на насосных станциях. Очень часто невозможно отследить, когда в сети пропадает вода.

Защита от «сухого хода»:

  1. Поплавок. Нет, не рыбацкий, а специальный, предназначенный для систем водоснабжения. Он недорогой и является надежным помощником. Его часто используют, когда перекачивают воду из колодца или емкости. Есть два вида поплавков. Один из них используют часто для накопительных баков, которые заполняются водой – контакты размыкаются и насос перестает заполнять емкость. Но этот поплавок спасет вас только от перелива, а не от сгорания привода из-за отсутствия воды. Второй вид поплавков используется как раз при нашей проблеме. Кабель поплавка подключают в разрыв одной из фаз питающего насоса. Когда уровень жидкости опускается ниже выбранного уровня, контакты размыкаются и насос полностью перестает работать. Кабель от этого поплавка закрепляют так, чтобы при опущении поплавка с уровнем воды при размыкании контактов в емкости еще осталось какое-то количество воды.
  2. Блок автоматики для насоса с защитной функцией. Это стандартное реле давления с функцией размыкания контактов при снижении давления ниже выставленного уровня. Изготовитель задает этот уровень на 0,4-0,7 бар и регулировать его невозможно. Упасть до такого значения давление может только в одном случае – если в насосе не будет воды. Насос можно будет запустить заново, но лишь вручную, и перед этим следует устранить причину «сухого хода».
  1. Реле протока с прессконтролем. Вместе реле давления и гидроаккумулятора можно использовать достаточно компактное устройство под названием «реле протока». Оно дает команду на включение насоса при стандартном давлении от 1,6 до 2,6 бар. Насос отключается после прекращения водоразбора из-за отсутствия протока жидкости через реле. Эта защита осуществляется благодаря встроенному датчику протока, который фиксирует расход жидкости. Отключение насоса выполняется с короткой задержкой по времени, но это никак не влияет на работоспособность или уменьшение срока службы. Основное преимущества прессконтроля – небольшой размер.

Рабочий механизм датчика. Как ведет себя конструкция во включенном виде?

Обычное реле холостого хода для насоса настроено на работу давления в диапазоне от 1 до 8 бар, при этом оно ориентируется по уровню жидкости. Внутренний механизм датчика представляет собой блок с настроенными пружинами, которые отвечают за двухсторонние пределы давления. Регулируются они специальными установленными гайками. Показатель давления контролирует мембранная пластина, при помощи которой пружина ослабляется при минимальном давлении и напрягается при достижении максимального значения.

Пружина датчика давления срабатывает при размыкании и смыкании контактов цепи. Если давление падает, происходит смыкание контактов, которое осуществляет датчик защиты и насос приходит в рабочее положение. В противоположном случае, насос отключается и не действует до тех пор, пока давление не нормализуется до оптимальных отметок.

Чтобы настроить правильную работу датчика понадобиться схема управления насосом. С целью точной настройки необходимо привести насосный агрегат в рабочее состояние – это позволит поднять давление воды в скважине. Регулировать работоспособность установки можно при помощи специально выведенных винтов под крышкой, которая защищает автоматику датчика.

Вы можете самостоятельно настроить пределы срабатывания защитного устройства. Для этого выполняем следующие действия последовательно.

Фиксируем максимальный и минимальный предел давления по уровню жидкости в емкости, при которых насос находится в рабочем состоянии. Обязательно снимите показания с манометра.
Отключаем насосную установку от электричества и разбираем защитный прибор.
Снимаем крышку корпуса и немного отпускаем гайку, удерживающую маленькую пружину.
Затем настраиваем минимальное давление: подтягиваем или отпускаем большую пружину также при помощи фиксирующей гайки.
Открываем кран с целью снизить давление в системе трубопровода

При этом не забывайте контролировать срабатывание насоса.
Обращаем внимание на показания манометра, если они оптимальны для вашего случая оставляем реле в таком состоянии, если нет – регулируем дальше.

Схема шкафа управления

Один из распространенных и современных вариантов контроля за насосной станцией – шкаф управления. Устройство оснащено всеми необходимыми приборами, которые упрощают работу погружного насоса.

Преимуществ у данной системы контроля немало. Шкаф имеет приборы для автоматического включения двигателя, которые позволяют сделать это безопасно и плавно. Также система отслеживает давление, температуру воды и уровень жидкости в скважине. Существуют модели, которые могут одновременно обеспечивать бесперебойное функционирование нескольких видов насосов, что позволяет решать еще больше задач.

Есть стандартный набор комплектующих для автомата контроля за насосами.

Схема шкафа:

  • Корпус. Он представляет собой стальную коробку с дверьми.
  • Лицевая панель с встроенными кнопками «пуск» и «отключение». Также там располагаются индикаторы, отслеживающие работу насоса и датчиков, и реле, где можно выбрать режим работы (автоматический или ручной).
  • Прибор контроля фаз. Он устанавливается на входе в аппаратный отсек шкафа.
  • Устройство для подачи тока – контактор. Он проводит ток на клеммы насоса и отключает оборудование.
  • Предохранительное реле. Защищает электродвигатель насоса и приборы шкафа от короткого замыкания.
  • Блок управления. Выполняет множество функций — от слежения за переполнением бака до уровня давления воды.
  • Частотный преобразователь. Это устройство управляет вращением вала электродвигателя.
  • Датчики температуры и давления жидкости. Они необходимы для заполнения резервуара водой.

Такой шкаф позволяет улучшить качество работы насосной станции. Он способен работать автоматически, не требует постоянного вмешательства пользователя.

Особенности

Автоматика для насоса, как и для отопления, поддерживает нормальную работу системы, следя за множеством параметров, например, давлением, температурой насоса, осуществляет распределение воды в системе и тому подобное. Для корректной работы необходимы несколько узлов различного типа и их настройка под конкретную специфику начиная от типа насосного оборудования и глубины скважины и заканчивая количеством точек водозабора и необходимым рабочим давлением.

Штатная работа насоса поддерживается работой автоматики важных узлов.

  • Распределяющее коллекторное устройство. Обеспечивает подачу воды в несколько точек водозабора по всей обслуживаемой территории.
  • Реле. Контролирует запуск и остановку насоса. Необходимо для контроля оптимального давления в системе. При продаже имеет базовые настройки от производителя, которые могут изменяться согласно нуждам конкретной системы.
  • Манометр, устройство измеряющее рабочее давление системы.
  • Датчик сухого хода. Необходим для предотвращения перегрева насосного оборудования при отсутствии воды в системе.

Минимальный объем автоматики для насосной станции включает контроллер и систему защиты.

  • Контроллер, регулирующий мощность насоса. Необходим для работы системы в оптимальном режиме.
  • Система защиты:
    • датчик сухого хода;
    • датчик, защищающий от перегрева;
    • датчик, определяющий разрыв в напорной магистрали.

Можно отметить положительные и отрицательные моменты при использовании автоматики.

Автоматика, как и любое сложное устройство, призвана улучшить работу механической составляющей, в данном случае насоса, в связи с этим ее использование предоставляет определенные преимущества, к ним относятся:

  • широкий выбор специализированных агрегатов позволяет подобрать подходящий вариант к насосу с практически любыми параметрами;
  • набор автоматики уже скомпонован в систему и готов к работе, поэтому можно не заниматься подбором отдельных узлов, не проверять детали на совместимость и синхронизацию взаимодействия;
  • главное достоинство автоматики – это работа в плавном размеренном режиме всей насосной системы, при этом следить за ее балансировкой не нужно, потому что это также задача автоматики.

Кроме положительных качеств, автоматика имеет и свои недостатки, и вот какие:

  • скомпонованная система стоит дороже, чем ее сборка из отдельных узлов самостоятельно;
  • при наличии определенных познаний можно подобрать каждый узел так, чтобы он идеально отвечал требованиям насосной системы и настроить его на оптимальную работу; при готовой системе такое полное совпадение редкость, но если поискать, можно найти хороший вариант с высоким соответствием;
  • автоматика по большей части плохо сочетается с вибрационными насосами из-за их специфичного требования к входному давлению в 0.3 атм, на которое она не рассчитана.

Общие сведения

Принцип действия блока автоматики для насоса регулирования давления

Электронасос запускается посредством блока автоматики каждые 23-27 секунд после подключения к питанию (сети). Дальнейшие запуски происходят при появлении стартового давления, которое доступно после открытия крана. Если сравнивать с системой реле «давление-бак», остановка электрического насоса не зависит от давления в системе, а определяется снижением потока до минимально допустимого значения. Как только блок автоматики для насоса определяет это условие, он останавливает электрический насос с интервалом 5-12 секунд, хронометрирование направлено на уменьшение частоты срабатывания насоса при низком потоке.

Монтаж

  1. Можно вмонтировать манометр на любой из двух сторон блока автоматики с помощью крепежных винтов и кольцевого уплотнения. Когда вы выберете удобное расположение манометра, заглушите отверстие с противоположной стороны винтом без уплотнения. Далее устанавливаем бак автоматики строго вертикально в любой точке, которая расположена между насосной подачей и точкой водоразбора (то есть краном) так, чтобы наружная резьба была соединена с направлением выхода воды из насоса, а выходное боковое отверстие соответствовало направлению воды в трубопроводе. После всех манипуляций удостоверьтесь в том, что гидравлические соединения герметичны. При использовании электрического насоса с допустимым давлением выше 10-ти бар, установите редуктор давления на входе в блок.
  2. При подключении электрического соединения обязательно сделать все по схеме, которая приведена на монтажной плате (точнее, на кожухе). Если вы будете использовать блок автоматики с однофазным или трехфазным электрическим насосом, коммутирующий ток которых будет выше 10 Ампер, следует использовать электромагнитный опускатель.

По заводским настройкам стартовое давление будет срабатывать при давлении в 1,5 атм., что оптимально во многих случаях использования. Это значение вы можете изменить при помощи регулировочного винта, который находится на верхней части блока и маркирован как «+» и «–». После торирования закройте реле крышкой и вкрутите винты обратно.

Врезка циркуляционного насоса

В случае если ранее насос не был включен в состав системы отопления. требуется его «врезка» в трубопровод. Так как данная операция требует от исполнителя некоторых навыков и наличия специального оборудования, ее можно доверить профессионалам, либо же выполнить работу самому, предварительно ознакомившись с технологией монтажа трубопроводов. Порядок работ и перечень используемого оборудования будут зависеть от выбранного способа врезки и материала трубопровода.

Существуют 2 способа врезки циркуляционного насоса:

  1. на основном участке трубопровода;
  2. на обводном участке (байпасе).

Установка агрегата на основном участке предполагает меньшие затраты времени и средств, но имеет один существенный недостаток. Насос работает от сети электропитания, поэтому при таком способе монтажа во время отключения света в квартире или доме отопление не сможет функционировать.

Второй способ более сложный, но обеспечивает системе обогрева повышенный уровень автономности. В данном случае при работе системы в обычном режиме теплоноситель движется по обводному каналу, а соответствующий участок основной магистрали перекрыт с помощью специально установленного шарового крана. Во время отключения электроэнергии кран открывается, и жидкость перемещается по трубопроводу естественным способом.

Схема установки насоса на обводном канале (байпасе).

Данный вариант хоть и распространен, имеет один большой недостаток – кран на основной магистрали. Лучше если вместо крана установлен шаровой клапан.

Установка насоса на подаче газового напольного котла в системе отопления с естественной циркуляцией. Статья на тему «Как выбрать газовый котел » возможно, будет Вам полезна.

В нормальном режиме работы клапан закрыт избыточным давлением созданным насосом над шаром. Если насос обесточен – шар поднимается под давление воды движущейся естественным образом по магистрали. Данный вариант актуален, если установка насоса по тем или иным причинам выполняется на «подаче».

Монтажный комплект для врезки насоса включает в себя:

  • трубы нужного диаметра;
  • элементы трубопроводной арматуры;
  • накидные гайки (для полипропиленовых трубопроводов) или сгоны (для стальных труб);
  • грязевой фильтр;
  • запорные краны;
  • обратный клапан.

Диаметр труб для врезки должен соответствовать диаметру уже установленного трубопровода, а их суммарная длина определяется по результатам замеров на участке предполагаемой установки насоса. Таким же образом подбирается и комплект трубопроводной арматуры. Накидные гайки (или сгоны) служат для быстрого монтажа и снятия насоса.

Грязевой фильтр устанавливается непосредственно перед входом в агрегат. Он необходим для защиты насоса от попадания загрязнений, источником которых могут быть отложения на внутренней поверхности трубопроводов. Дренажное отверстие фильтра должно быть направлено вниз для обеспечения возможности его периодической очистки.

Запорные краны ставят на входе в насос перед фильтром и на выходе из него, чтобы при необходимости агрегат можно было демонтировать без остановки всей системы. При монтаже нагнетателя на обводном участке, дополнительный кран устанавливается на основной магистрали параллельно насосу. Обратный клапан предназначен для защиты системы от гидравлических ударов. Он монтируется на выходе из насоса перед запорным краном.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
