Как сделать выгребную яму из покрышек своими руками: пошаговая инструкция
Устройство выгребной ямы из автомобильных покрышек
На самом деле выгребная яма из покрышек — достаточно удобная часть канализационной системы, которую очень легко создать. Итак, как сделать выгребную яму из покрышек своими руками :
для начала необходимо подготовить материал, а именно, автомобильные или тракторные покрышки
Обратите внимание, если у вас нет старых покрышек, которых в среднем понадобится около 10, может чуть больше, не спешите покупать новые. Стоит проехаться по автомастерским, там очень часто имеются старые покрышки, которые обойдутся вам значительно дешевле;
Б/у автомобильные покрышки для выгребной ямы можно поискать в автомастерских
после того, как необходимое количество покрышек будет подготовлено, необходимо приступать к выкапыванию, непосредственно, самой выгребной ямы
Обратите внимание на тот момент, что дно ямы должно иметь небольшой уклон по отношению к будущему люку. Вам стоит быть готовым к тому, что этот процесс может занять достаточно много времени, вплоть до нескольких дней. Если есть возможность, то можно упростить себе задачу и нанять трактор, который справится с этой задачей гораздо быстрее, уже через час яма будет готова;
Если есть возможность, то можно упростить себе задачу и нанять трактор, который справится с этой задачей гораздо быстрее, уже через час яма будет готова;
Готовая яма. Покрышки должны беспрепятственно поместиться внутри
как только яма будет выкопана, в ее центре необходимо сделать дренажную скважину. Сделать это можно с помощью садового бура. Эта скважина необходима для того, чтобы дать возможность сточным водам пройти все слои грунта, не застаиваясь;
Нужно сделать «дырку» в земле, чтобы сточные воды попадали сразу в грунт
в полученное отверстие следует вставить дренажную трубу с таким учетом, чтобы ее верхний конец был выше дна ямы где-то на один метр, так можно будет избежать засорения трубы. По боковым частям трубы делаются небольшие отверстия, через которые, собственно, и будет уходить вода. Заметьте, что эти отверстия на трубе, так же, как и ее верхняя часть, должны быть дополнительно защищены полипропиленовой сеткой;
Далее нужно вставить дренажную трубу в скважину
после этого этапа дно ямы засыпаем 10 сантиметровым слоем крупного щебня. Теперь пришло время выкладывания покрышек. Но предварительно необходимо с каждой покрышки срезать внутренний обод, это позволит воде хорошо стекать и предотвратить ее скапливание внутри автомобильных покрышек. Срезать внутренний обод с них можно посредством электролобзика;

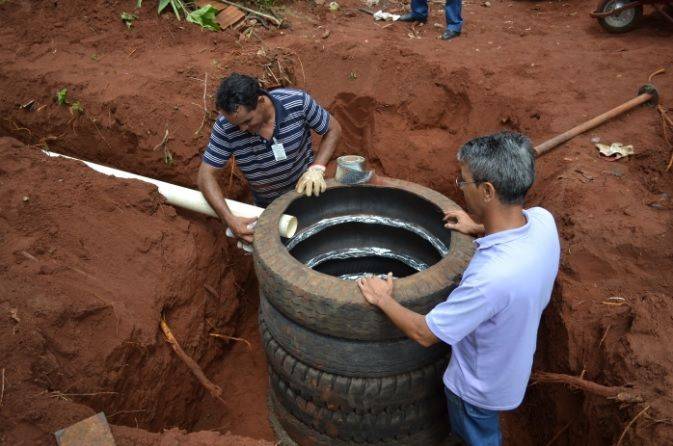

Выгребная яма из покрышек
теперь пришло время установки вводной трубы, для этого с помощью электролобзика с боку шины нужно вырезать соответствующего диаметра отверстие;
Нужно сделать отверстие в покрышке для трубы
укладывать автомобильные покрышки в выгребную яму необходимо так, чтобы самая верхняя шина была на небольшом возвышении от уровня почвы. Образовавшиеся пустоты между покрышками следует засыпать землей. Что касается внутренних стыков между покрышками, то их необходимо изолировать герметиком;
Выгребная яма фото
яма готова, осталось ее прикрыть и сделать это можно при помощи полимерной крышки. Кроме того, системе необходимо обеспечить хорошую изоляцию, для этого потребуется сделать вентиляционную трубу. Труба должна находиться на небольшом возвышении – 60 см от уровня земли.
Вентиляционная труба для выгребной ямы из покрышек
Отдельного внимания заслуживает тот факт, что выгребная яма своими руками для частного дома имеет некоторую особенность!
Особенность эта заключается в том, что яма не имеет дна, что вносит некоторые коррективы в ее месторасположение. То есть, она должна находиться на некотором расстоянии от дома – не менее 5 метров, от проезжей части — на 4 метра, от соседнего участка — на 2 метра, от колодца — на 25 метров.
Что касается откачки сточных вод из выгребной ямы, то это можно сделать посредством ассенизаторской машины.
Строительство выгребной ямы из покрышек
- Вам потребуется около десяти тракторных или автомобильных покрышек в зависимости от объемов будущей выгребной ямы. Сам по себе использованные покрышки являются материалом практически бесплатным. Вы можете зайти в автомобильную мастерскую, где вам, вероятнее всего, с радостью их отдадут.
- Размеры покрышек могут быть различными, от легковых с диаметром R13, и до грузовых покрышек, в диаметре превышающих метр. Вы сможете выбрать те размеры, которые вам подойдут.
- После подготовки материалов необходимо выкопать яму соответствующего объема.
Для этого вам потребуются следующие инструменты:
- Штыковая и совковая лопаты;
- Рулетка;
- Колышки для обозначения размеров ямы и ограждения в процессе работы;
- Ведра;
- Лестница высотой не меньше глубины ямы;
- Строительный уровень.
Положив покрышку на землю, намечаем размеры, и можно начинать копать. Отметим, что дно должно иметь уклон в сторону будущего люка. Верхний плодородный слой грунта, который был получен в результате создания ямы, можно распределить по участку.
Он затем пригодится для создания грядок. Также, необходимо оставить землю для того, чтобы засыпать яму сверху. Всю остальную землю, если она вам не нужна, лучше всего вывести с участка:
- Когда достигнута необходимая глубина, в центре с помощью садового бура сверлится дренажная скважина, которая позволит «проткнуть» водоупорные слои и тем самым ускорить дренаж.
- Затем опускаем в скважину дренажную трубу, которая будет примерно на 1 метр возвышаться над дном. Это необходимо для того, чтобы трубу не засоряли крупные элементы. Вода в трубу будет попадать через боковые отверстия, закрытые сеткой из полипропилена. Верх трубы также закрывается сеткой.
На дно укладывается слой крупного щебня толщиной 10 сантиметров. Теперь можно укладывать покрышки. Осуществляется это следующим образом. При помощи электрического лобзика на одной из сторон покрышки срезается часть внутреннего обода. Это позволит жидкости не задерживаться, а полностью стекать вниз. Для вводной трубы при помощи электролобзика делаем отверстие требуемого диаметра. Укладывать покрышки необходимо таким образом, чтобы верхняя была немного выше уровня почвы. Промежуток между покрышками и стенами ямы засыпается грунтом. Стыки изнутри необходимо заделать герметиком. Затем сверху яма закрывается крышкой из какого-либо не гниющего материала
Снаружи яма засыпается грунтом, однако очень важно, чтобы сохранялась вентиляция, поэтому люк должен быть чистым от земли. Также создается специальная вентиляционная труба, которая должна быть выше уровня почвы на 60 сантиметров
Люк необходим для того, чтобы осуществлять периодическую очистку. Лучше всего использовать люк с двумя крышками, при этом одна устанавливается на уровне перекрытия, а вторая – на уровне земли. Дно должно быть под углом к люку, чтобы обеспечить более эффективную очистку.
Как сделать сливную яму из покрышек
Подготовка
Перед тем, как сделать сливную яму из покрышек своими руками, сначала нужно определиться с типом шин. Можно подобрать покрышки от легковушки, трактора или грузовой машины. Чем мощнее и больше машина, тем тяжелее и больше у неё покрышки.
Если на территории, отведённой под обустройство сливной ямы из колес, очень высоко проходят грунтовые воды, то добиться необходимого объёма колодца можно за счёт укладывания шин самого большого диаметра.
Когда материал подобран, можно приниматься за выкапывание ямы под покрышки. Если вы решили сделать это самостоятельно, то для земляных работ вам понадобится:
- Две разных лопаты (для рыхления и выбирания грунта).
- Рулетка.
- Верёвка и колья для разметки границ ямы.
- Прочная лестница, величиной с предполагаемую глубину ямы.
- Вёдра на верёвке.
Земляные работы
Используйте одну шину в качестве лекала — положите её на место будущей ямы и обрисуйте колышком с отступом в 5-10 см. По этому кольцу и следует копать котлован.
Подготовка котлована под сливную яму из автопокрышек
Когда необходимая глубина будет достигнута, нужно в дне ямы пробить буром узкое отверстие сквозь водоупорные слои, ориентировочно на 3-5 метров. В это отверстие вставляется трубка, которая будет выполнять роль дополнительного дренажа.
В верхней части трубы необходимо сделать много мелких проёмов для забора воды и закрыть их и верхний срез полимерной сеткой. Сетка нужна для защиты от попадания в дренаж крупных частиц. Видимая часть трубы должна быть не менее 1 метра. Всё дно вокруг трубы засыпается на 10 см щебнем крупной фракции.
На фото пример сливной ямы с дренажной трубой
Укладка шин
Шины укладываются друг на друга, а затем скрепляются между собой монтажными хомутами. Чтобы конструкция не протекала, швы между покрышками дополнительно обрабатывают любым герметиком. Верхнюю шину необходимо немного подрезать, чтобы входная труба лежала более устойчиво, а слив жидкости был эффективнее.
Крепление покрышек пластиковыми хомутами
Верхнюю шину нужно расположить так, чтобы она немного возвышалась над уровнем почвы.
Сверху сливную яму из автомобильных покрышек нужно чем-то прикрыть. Лучше если крышка будет сделана из пластика или металла. Чтобы ядовитые газы не скапливались в канализационной яме, в крышку желательно вмонтировать кусок трубы для вентиляции.
Для подведения стоков рекомендуется использовать трубы канализационные ПВХ наружные, диаметром 100 мм. Их укладка проводится ниже уровня промерзания грунта с наклоном в 2 см на метр трубопровода.
Использование специализированной тары
Сейчас на рынке можно встретить специализированную тару, которая представляет собой большую бочку. Её необходимо вкопать в землю, что оградит от необходимости беспокоиться об укреплении стенок и герметизации. Выгребная яма из бочки обойдётся дороже, чем вышеупомянутые варианты. Специальные пластиковые ёмкости для выгребных ям лёгкие, но при этом большие. Для их доставки потребуется грузовой транспорт. Некоторые дачные участки имеют такое расположение, что подвезти к ним бочку просто невозможно в связи с полным отсутствием подъезда.
Нужно отметить, что выгребная яма из пластика очень лёгкая и если откачать всю жидкость, то грунтовые воды могут выдавить её из земли. Чтобы этого не случилось, ее потребуется заякорить к стяжке. Делается это цепями или тросами
Для местности, где не бывает много осадков, а грунтовые воды залегают глубоко, такая предосторожность необязательна
Небольшое видео про строительство ямы из покрышек
После строительства каждая выгребная яма требует особый уход. Ее необходимо периодически откачивать. Для открытой конструкции это происходит реже, но периодичность можно еще больше увеличить. Для этого нужно понимать, что такое бактерии перерабатывающие органику. Эти микроорганизмы разлагают нечистоты в воду и газ. В результате очищенная жидкость лучше впитывается в сравнении с густой жижей. Чтобы они работали необходимо ограничить слив химических моющих средств, которые убивают микроорганизмы.
Сейчас на рынке можно найти специальные биопрепараты с культурой этих организмов. Добавив их в септик можно улучшить впитывание жидкости в грунт. Они будут полезны и для герметичных выгребных ям, поскольку в результате работы убирают неприятный запах. При этом содержимое слива становиться более жидким, поэтому выкачка насосом ассенизаторского автомобиля пройдет легче и быстрее.
В современном мире всем нам хочется внести в загородную жизнь немного городского комфорта. Конечно же, представить себе дачный участок без канализации уже невозможно. Достаточно просто может быть построенавыгребная яма из покрышек своими руками. Устройство такой ямы отличается своей простотой и не требует наличия серьезных строительных навыков. Конечно, существуют некоторые правила её создания, с которыми мы познакомимся в этой статье. Выгребная яма является отличным решением для благоустройства дачного участка или коттеджа, когда нет возможности провести центральную канализацию. Создание простой сливной ямы из покрышек своими руками не потребует у вас много сил, зато результат окажется вполне удовлетворительным, а такая конструкция сделает вашу загородную жизнь более комфортной.
Соединение отстойника с колодцем
В шинах вырезают отверстия под трубу. Выводящее отверстие из отстойника располагают уровнем ниже, чем расположена сливная труба, идущая от здания. Трубу кладут в горизонтальной плоскости либо, соблюдая небольшой уклон (до 20 градусов).
Канализацию снаружи здания надо оборудовать вентиляцией. Трубу для нее устанавливают через крышку колодца для фильтрации. Лучше, если канализация будет иметь две трубы вентиляции: в трубе около выхода из дома, также на крышке колодца.
Зазоры между котлованом и шинами засыпают песком. Землю надо плотно приминать с помощью столбика из дерева. Почва в яме осядет, как пройдет первый дождь, и ее надо будет подсыпать. Далее можно ненужную землю с участка убрать, применяя тачку либо ведро. Вырезают крышку для септика из стального листа с помощью болгарки. Прослужит септик около пятнадцати лет. Очистные мероприятия надо будет проводить по мере наполнения емкости нечистотами.
Преимущества и недостатки
На первый взгляд, у такой канализационной ямы множество достоинств:
- она может обойтись хозяевам бесплатно;
- на строительство уходит максимум один день;
- могут использоваться покрышки любых размеров;
- строить можно в одиночку.
Однако имеются у такого сооружения и серьёзные недочёты такие, как:
- малый срок эксплуатации (в среднем до 10 лет);
- плохая герметичность секций (фактически её отсутствие);
- присутствие неприятного запаха;
- низкая производительность;
- нецелесообразность ремонта или демонтажа.
Кроме того, сооружение такого типа абсолютно не подходит для участков с высоким размещением влаги в грунте.
Этап 4: Укладка покрышек
Прежде чем опускать покрышки в обустроенный котлован, нужно выполнить некоторые подготовительные работы:
- электролобзиком обрежьте внутренние части обода с одной стороны покрышек;
- в одной из шин выполните отверстие для впускной канализационной трубы.
Укладка покрышек и дренажа
Затем можете начинать формировать сливную яму: укладывайте покрышки друг на друга, скрепляя их между собой при помощи монтажных пластиковых хомутов. Чтобы предостеречь протекание конструкции, обрабатывайте швы между шинами любым герметиком. Также по мере укладки засыпайте зазоры между шинами и котлованом щебнем или выкопанной ранее почвой, утрамбовывая каждый слой.
Когда яма будет готова, закройте ее пластиковой или металлической крышкой. Рекомендуется вмонтировать в крышку небольшую самодельную вентиляционную трубу, чтобы в яме не скапливались ядовитые газы. По периметру защитите конструкцию от дождевых вод – с этим справиться небольшая насыпь щебня.
Сливная яма из покрышек – хорошее решение для участка, на котором нет возможности организовать повсеместную центральную канализацию. Как видим, обустройство резервуара не займет много сил, времени и финансов, зато вы получите вполне функциональную выгребную конструкцию, которая сделает вашу жизнь намного комфортнее.
Этапы сооружения выгребной ямы
Трубу к выгребной яме подводят под уклоном, все стыки герметизируют
Чтобы сделать канализацию из автомобильных колес от КаМаза, необходимо в первую очередь выкопать яму диаметром чуть больше диаметра шин. При этом надо учитывать требуемый объем будущего сооружения. Поэтому предварительно надо измерить внутренний диаметр колеса, найти его площадь по формуле: S=πD²/4=3,14xD²/4.
Полученное значение умножается на ширину покрышки. Это и будет приблизительный внутренний объем колеса. После чего рассчитанный объем ямы делят на данный параметр. Конечный результат – количество требуемых покрышек. Соответственно, глубина ямы будет равна ширине колес, умноженной на полученное количество.
Так как дно сооружения надо будет засыпать фильтрующим слоем, глубину увеличивают на 30-50 см.
Следующий этап – земляные работы. Выкапывают яму под покрышки, траншею для канализационной трубы. Оптимальный вариант для последней – прямолинейный участок от дома к яме. Труба укладывается под наклоном 2-3°.
Сооружение выгребной ямы
В дне котлована садовым буром надо просверлить скважину глубиной 1-2 м. В нее вставляется пластиковая труба длиной 2-3 м, диаметром 100-200 мм, в которой просверлены отверстия диаметром 5-10 мм. Последние сверлятся равномерно по той части трубы, которая расположена выше дна котлована на полметра. Открытый верхний край трубы надо закрыть синтетический мелкой сеткой. Это дренаж для отвода осветленной воды в грунт.
- Дно котлована засыпают щебнем или песком.
- Проводят выравнивание фильтрующего слоя.
- На него укладывают две покрышки одна на другую.
- Их выравнивают между собой.
- В сопрягаемых поверхностях делают сквозные отверстия, расположенные крест-накрест.
- Через них пропускают оцинкованную проволоку (можно использовать пластиковые хомуты) и скручивают ее. Таким способом производится крепление двух автомобильных шин между собой.
- Далее сверху укладываются остальные колеса, скрепляемые между собой.
Основная задача производителя работ – добиться герметичности возводимого сооружения. Поэтому с внешней стороны стыки покрышек замазывают цементно-песчаной смесью или битумной мастикой. Это делать надо сразу в процессе укладки каждого колеса.
Как только все покрышки будут уложены, проводят засыпку пазух между стенками котлована и шинами. Для этого используют выбранный из ямы грунт. Но лучше его перемешать с песком.
Внешние боковины верхней покрышки обсыпают грунтом, который утрамбовывают. Это отмостка, которая будет защищать канализационный отстойник от атмосферных осадков и таящего снега. Сверху надо уложить утепленный люк. Это может быть деревянная крышка, собранная из досок. Внутреннюю ее поверхность надо обклеить пенопластом. В люке делается отверстие, куда вставляется вентиляционная труба для отвода неприятных запахов. Чем длиннее труба, тем лучше.
Простейший септик (с переливом) из автомобильных покрышек
Автомобильные покрышки могут послужить строительным материалом и для создания простейших очистных сооружений, например, выгребной ямы с переливом. Такому септику будет под силу очищать малые объемы сточных вод, он также актуален для дачного домика, в котором Вы проживаете не постоянно, а приезжаете периодически.
Схема выгребной ямы с переливом
Выгребная яма с переливом конструируется следующим образом:
- На дно ямы под покрышки выкладывается щебень слоем 30-40 см.
- Внутренние ободы шин также срезаются, чтобы объем септика был максимальным.
- В выложенный из покрышек колодец устанавливается вертикальная труба из бетона. Диаметр ее должен быть меньше диаметра котлована наполовину, а верхняя граница – ниже высоты колодца на 10-15 см.
- Нижний конец трубы герметично заливается бетоном, а в верхнем с помощью сверла изготавливается сетка с мелкими отверстиями, через которые будет происходить перелив.
- В верхней же части должно быть подготовлено отверстие для канализационной трубы. Когда канализационная труба подведена внутрь бетонной трубы, ввод герметично закрывается.
Полученный септик можно использовать и в качестве туалета
Выгребная яма на даче – незаменимая вещь, она удобна в монтаже и эксплуатации. Для ее устройства годятся всевозможные строительные материалы: бетон, кирпич, дерево. Но наиболее дешевым является монтаж ямы из автомобильных покрышек.
Этап 1: Выбираем место для сливной ямы
Место расположения сливной ямы на участке не должно быть случайным – тут следует принимать во внимание несколько важных правил и рекомендаций:
- По отношению к жилым постройкам выгребное сооружение должно располагаться не ближе, чем на 5 м.
- Между забором и ямой должно сохраняться расстояние не менее 2 м. В том числе, это касается и границы с соседними участками.
- Минимальное расстояние от отстойника до ближайшего открытого природного источника питьевой воды должно быть 30 м.
- Сливную яму не рекомендуется располагать ни в самой высокой, ни в самой низкой точке участка. Обязательно учитывайте уровень грунтовых вод.
Также не забывайте о таком простом, но важном факторе, как эстетика участка: безусловно, сливная яма не должна бросаться в глаза и портить ландшафтный облик вашего двора. Место для сливной ямы выбирайте удаленное от остальных построек
Место для сливной ямы выбирайте удаленное от остальных построек
Этап 3: Обустройство котлована и скважины
Теперь приступаем непосредственно к сооружению ямы. Начинаем с обустройства котлована:
На выбранной площадке очертите контур отстойника: диаметр котлована должен быть на 15-20 см больше диаметра рабочих покрышек.
Обустройство котлована
- Подготовьте две лопаты: совковую и штыковую с удлиненным черенком.
- Выкопайте котлован необходимых габаритов: с помощью штыковой лопаты разрыхляйте почву, а с помощью совковой – вынимайте ее из ямы. Стандартная глубина локального отстойника – до 7 покрышек. Следите, чтобы при копке котлована сохранялись его первоначальные размеры.
Далее займитесь дренажной скважиной – она поможет увеличить площадь всасывания жидких стоков в почву:
- Используя садовый бур, по центру котлована сделайте скважину максимальной глубины.
- Установите в полученную скважину дренажную трубу со специальными отверстиями для воды – она должна быть на 1 м выше дна котлована.
- Закройте верхнюю часть трубы полимерной сеткой.
- Уложите на дно отстойника слой щебня в 10 см.
Конструкция ямы
Схематически, такая яма представляет собой укрепленное отверстие в земле, стены которого укреплены покрышками. Под днищем системы дополнительно устанавливается песочно-щебневая подушка, которая исполняет роль фильтра. В стенах на разном уровне расположены сточные трубы. Их может быть несколько (если подключается душевая комната и туалет), или всего (исключительно для туалета). Для препятствия распространения неприятного запаха яма накрывается крышкой.
Конструкция: вариант выгребной ямы
Это яма открытого типа, поэтому дном ничем не перекрывается. Дополнительно через песчано-щебневую подушку проходит дренажная труба.
Размер ямы (и покрышек) зависит от расчетного объема сточных вод. Для того, чтобы рассчитать необходимый размер стока, необходимо руководствоваться требованиями СНИП 2.04.03-85 от 01.01.1986. В сутки на одного взрослого человека приходится от 150 до 500 литров. Этот показатель зависит от многочисленных факторов, включая бытовые приборы. Если они подключены отдельно, то берется среднее значение, скажем, 200.
В семье, состоящей из трех человек, в сутки я яму будет сливаться 0,6 кубических метров. Объем септика должен превышать суточную норму стоков в три или более раза. Соответственно, для семьи из трёх людей выгребная яма должна быть размером не менее 1,8 кубического метра.
