Способы соединения пластиковых труб с металлическими: разбор 2-х лучших методов

Соединение полипропиленовых труб друг с другом

Диффузионное сваривание

Сейчас вопрос, как соединить полипропиленовые трубы является популярным. Наиболее распространенным методом считается диффузионное сваривание. Для того чтобы надежно закрепить их, применяют фитинги: муфты, уголки, переходники.

Трубы из полипропилена при монтаже холодного водопроводного комплекса точно прослужат до пятидесяти лет. Приблизительно двадцать пять лет они прослужат при монтаже горячего водопровода. Помните, что продолжительность эксплуатации зависит от входного давления и температуры.

Полипропиленовая продукция весьма прочна, способна справиться с любыми изменениями в системе. Большое давление и низкотемпературные условия никоим образом не могут повлиять на длительность их эксплуатации. Высокое давление и температура, которые зафиксированы в одно время, уменьшат длительность эксплуатации труб на пять – семь лет. В домашних трубопроводах не бывает экстремальных нагрузок, которые способны деформировать их, потому не нужно волноваться.

Прибор «Фузиотерм»

Если вас интересует соединение друг с другом, обратите собственное внимание на данный аппарат. Холодные изделия из полипропилена соединяются, затем выполняется обработка стыка прибором «Фузиотерм»

Если нужно сварить 2 конца труб, их вставляют в особое отверстие, имеющееся в устройстве, предварительно прогрев аппарат до двухсот шестидесяти градусов. Потом их вытаскивают и соединяют.

Раструбная пайка

Если радиус меньше двадцати миллиметров, то их возможно соединить посредством ручного сваривания. Для соединения с деталью из металла необходимо использовать иной метод. Потребуется специальный паяльник для раструбной пайки.

1. Отрежьте кусок изделия особыми ножницами. Если присутствует армировка, выполните ее обработку, зачистите слой армирования в области отреза.

2. Наденьте перчатки, разогрейте паяльник и начните паять.

3. Делайте все быстро, чтобы область стыка не деформировалась.

Особенности фланцевого крепления

При этом варианте крепежа полимерных и металлических труб используются специальные разъемные приспособления – фланцы и хомуты. Они не только позволяют создать прочный стык, но и дают возможность доступа к месту соединения труб (для этого достаточно открутить болты).


На представленной схеме показано соединение металлической и пластиковой трубы при помощи хомута. Такой крепеж можно использовать на отрезках трубопровода большого диаметра

Существуют несколько вариантов подобных приспособлений, среди которых особенно распространены:

Свободные хомуты, опирающиеся на прямой бурт
Такие детали предназначены для монтажа легких элементов диаметром до 30 см, а также для средних и тяжелых труб, у которых этот показатель не превышает 15 сантиметров.
Свободные хомуты с опорой на конусный бурт помогут создать конструкции из труб диаметром не более 20 см.
Клинковые крепежи с фигурным фланцем и стальным выступом считаются универсальными, их можно применять для стыков разных элементов, при этом важно обращать внимание на размер.
Прямой бурт с конусным переходом позволяет значительно увеличить прочность соединения.. Вне зависимости от используемой модели хомута, для создания соединения нужно придерживаться следующего регламента работ:. Вне зависимости от используемой модели хомута, для создания соединения нужно придерживаться следующего регламента работ:

Вне зависимости от используемой модели хомута, для создания соединения нужно придерживаться следующего регламента работ:

Перед началом манипуляции важно подобрать элемент необходимого типа, размер которого соответствовал бы диаметру металлической части трубопровода.
Следует внимательно осмотреть выбранную деталь: на детали не должно быть острых заусенцев, которые могут поцарапать и повредить достаточно хрупкие пластиковые требы.
На стальной (металлической) трубе определяется место предполагаемой врезки, затем она аккуратно разрезается (края должны быть ровными).
После этого на металлическую деталь надевается хомут. Для обеспечения герметичного соединения к нему добавляется прокладка из резины, которая не должна выходить за линию среза больше, чем на один сантиметр.
Далее нужно соединить все элементы крепежного узла, скрепив при помощи болтов хомут на металлической трубе с аналогичным элементом, установленным на полимерной детали.. Затягивание болтов нужно производить спокойно и равномерно, делая полный оборот резьбы и не допуская излишнего приложения сил, чтобы не повредить достаточно хрупкую деталь

Затягивание болтов нужно производить спокойно и равномерно, делая полный оборот резьбы и не допуская излишнего приложения сил, чтобы не повредить достаточно хрупкую деталь.

Галерея изображений

Фото из

Фланцевый фитинг с привариваемым кольцом

Ремонт наружного трубопровода фланцем

Замена участка внутреннего трубопровода

Использование фланцев большого диаметра

О применении хомутов в соединении, ремонте труб и фиксации открыто проложенных трубопроводов подробно написано в этой статье.

Особенности соединений без пайки

Соединение пластиковых труб без пайки не потребует больших финансовых расходов. И доставать где-то дорогостоящее паяльное оборудование (очевидно, что оно есть далеко не у каждого) тоже не придётся.

Стоит признать, что сам процесс пайки кажется некоторым очень сложным. Человек должен уметь правильно обращаться с паяльным аппаратом, устанавливать нужное давление и температуру, подбирать припой. В общем, чтобы качественно спаять трубы, нужно знать действительно много нюансов.

Причём вместо паяльника предлагается использовать газовую горелку или зажигалку. Но и этот способ у некоторых может вызвать отторжение, так как здесь приходится иметь дело с открытым огнём.

Представим форс-мажорную ситуацию: случился прорыв пластикового водопровода. На то, чтобы вернуть ему герметичность методом пайки, может уйти много времени

А восстановление герметичности труб, соединённых без пайки, может быть осуществлено гораздо быстрее — это действительно важное преимущество

Типы фитингов для соединения металлопластика и полипропилена

Фитингами называют элементы трубопроводных систем, предназначенные для соединения участков трубопровода, разветвления потоков и присоединения к сантехническому оборудованию.

Применение фитингов для монтажа труб из металлопластика и полипропилена зависит от особенностей, которые каждый материал имеет.

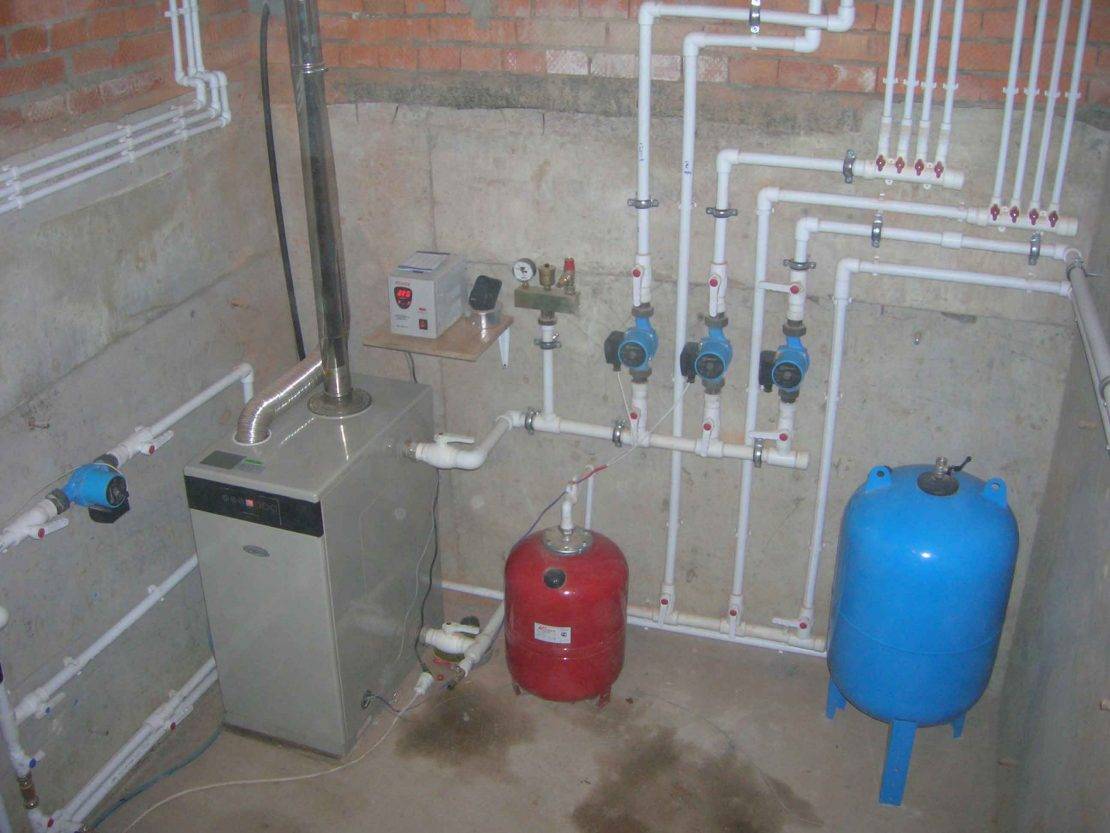

Особенности монтажа изделий из полипропилена

Соединение труб PPR выполняется по технологии диффузионной сварки (пайки) с использованием муфтовых деталей.

При монтаже с помощью специального инструмента происходит нагрев внешней поверхности трубопровода и внутренней поверхности фитинга до начала температуры плавления 240-260˚C, после чего производится стыковка муфтового соединения.

Для полипропилена это:

  • сделанные полностью из пластика уголки, тройники, крестовины, муфты, фланцы, компенсаторы и обводы;
  • имеющие с одной стороны наружную или внутреннюю резьбу уголки, тройники, муфты и разъемные соединения.

Детали с резьбой используются для установки запорной арматуры, присоединению к сантехническому оборудованию и системам из других материалов.

Отличительные особенности монтажа металлопластика

Сечение трубы представляет собой трехслойную конструкцию. Внутренний и внешний слои сделаны из полиэтилена, а средний из алюминия. По сути это тонкостенная алюминиевая труба, покрытая изнутри и снаружи полиэтиленовыми слоями.

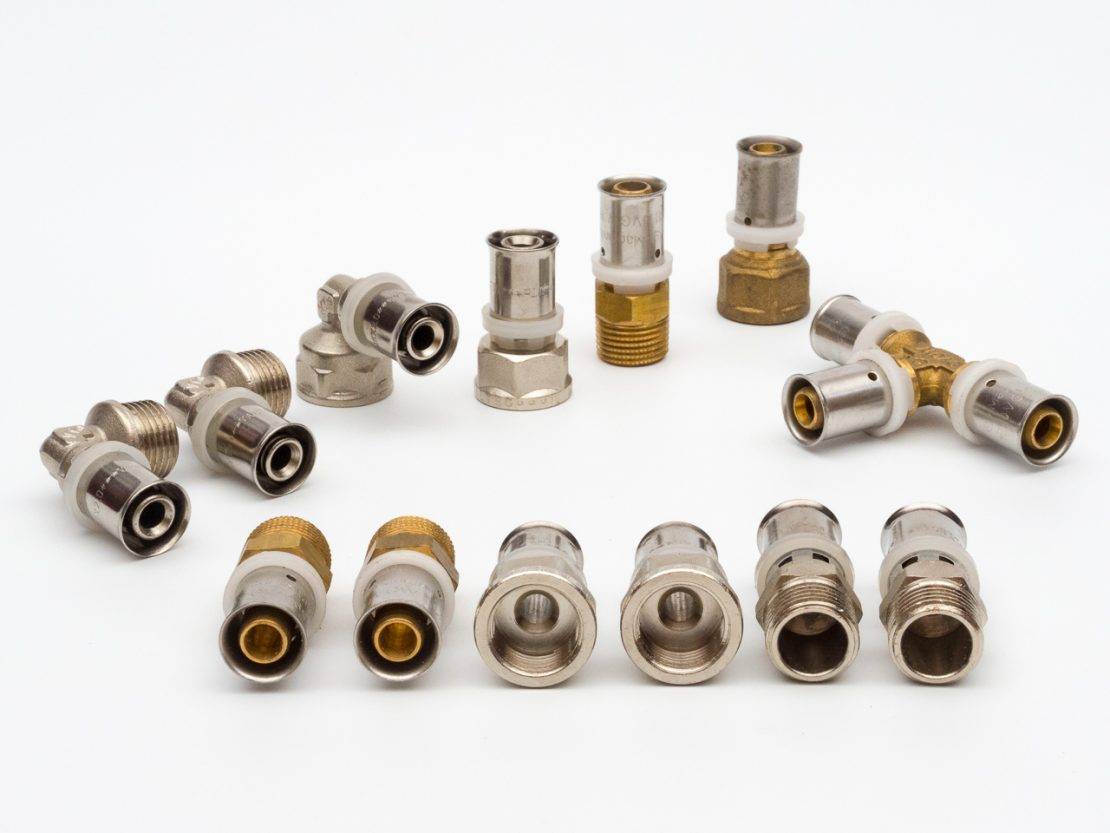

Для металлопластиковых труб все фитинги изготавливаются из металла и могут быть с присоединительными трубными штуцерами с каждой стороны или иметь резьбу на одной из сторон. Элементы с фланцами в таких системах не производятся.

Соединения можно выполнить при помощи трех видов фитингов:

  • цанговые разъемные;
  • компрессионно-натяжные;
  • прессуемые неразъемные.

При этом фитинги могут служить для соединения отрезков труб, изменения диаметра и разветвления потока или для присоединения к сантехническому оборудованию или трубопроводам из других материалов.

Во втором случае на соединительной детали с одной стороны есть внутренняя или наружная резьба.

Способы соединения металлопластиковых и полипропиленовых труб

Соединить линии из разных материалов можно тремя способами:

  • через муфтовое соединение с использованием штатных фитингов для каждой трубной системы;
  • через фланцевое соединение;
  • с использованием двусторонних полиэтиленовых компрессионных муфт.

Каждый вариант имеет свои особенности, связанные с конструкцией труб и элементами для соединения. Стоимость соединений повышается в значительной степени с увеличением диаметра трубопроводов.

Способы стыковки труб из полипропилена

Выбор способа стыковки зависит от того, какое соединение желаем получить — разъёмное или нет. На решение может повлиять наличие специального инструмента и навыков работы. Рассмотрим наиболее часто используемые способы.

Резьбовые фитинги

Если вы задумались, как сделать разъемное соединение полипропиленовых труб, используйте резьбовые фитинги. Работа с такой арматурой считается наиболее простой и позволяет добиться хорошего результата.

Резьбовые фитинги представляет собой комбинацию металла и пластика. Пластиковая часть присоединяется к полипропиленовой сваркой или пайкой через пластиковую муфту. Второй конец элемента выполнен из металла, на нем нанесена резьба, посредством которой он присоединяется к другому отрезку трубы или сантехническому оборудованию.

Для работы потребуются:

  1. Необходимые фитинги.
  2. Газовый ключ.
  3. Муфта накидная и ключ для её установки.
  4. Герметик.

Для исключения протечек в местах присоединения резьбовых фитингов на резьбу наматывают льняное волокно, фум-ленту. Резьбовые фитинги устанавливают при соединении пластиковых труб с металлическими.

Диффузионная сварка

Этот вид сварки встык, получаемой за счёт расплавления материала деталей и диффузном взаимном проникновении молекул. Подходит для стыковки диаметров от 16 до 40 мм. Дополнительно используют муфту, которая обеспечивает слой пластика для получения шва. Для толстостенных труб используют диффузную сварку встык.

Сварка электрофитингами

Электрофитинг — это соединитель из полипропилена, в своей конструкции имеет металлический нагреватель, контакты которого выведены наружу.

После того как фитинг надевают на трубу, металлические контакты присоединяют к аппарату, происходит нагрев элемента, а через него фитинга.

Стыковая сварка

Основана на возникновении диффузии при нагреве полипропилена. Для работы потребуется дисковый агрегат, снабженный центрирующим устройством для обеспечения соосности труб. Выполняется для сварки отрезков диаметром более 60 мм со стенкой от 4 мм.

Технология работы включает операции:

  1. Стыки труб одновременно нагревают до необходимой температуры дисковым паяльником.
  2. Прижимают торцы труб друг к другу, следят, чтобы их оси совпадали, не было перекоса.
  3. Выдерживают до остывания материала.

Каждый сварочный аппарат снабжен инструкцией, в которой приведены таблицы с указанием времени нагрева и остывания для определенной толщины стенки. У толстостенных труб получается надёжный шов. Такие трубопроводы можно закапывать в землю, замуровывать в стену.

Холодная сварка

Осуществляется при расплавлении материала от химического воздействия клея. Его наносят на стыкуемые участки, прижимают, выдерживают 10-15 минут. После стабилизации вещества получаем герметичный стык. Прочность соединения невысока. Используется в трубопроводах подачи жидкости для охлаждения и прочих соединениях, невысокой ответственности.

Клеевое соединение

На очищенную поверхность наносят тонкий слой клея, плотно прижимают части друг к другу, выдерживают 10 секунд. Наивысшей прочности стык достигает через сутки

Важно правильно выбрать состав клея, он должен быть предназначен для полипропилена

Применение фланцев

Фланцы применяют, когда производится стыковка труб из различных материалов, например, полиэтилена с полипропиленом. Для герметичности используют уплотнительные прокладки из резины.

Пайка с использованием паяльной ленты

С помощью паяльной ленты можно соединить элементы без паяльника, что значительно упрощает работу. Алгоритм действий следующий:

  1. Очищаем поверхности деталей, обезжириваем.
  2. Оборачиваем место спайки лентой.
  3. Нагреваем место, где наложена лента до ее расплавления.
  4. Надеваем стыкуемую деталь.
  5. Выжидаем до охлаждения стыка.
  6. Убираем излишки припоя.

Получаем надёжный герметичный стык. Этот способ используется для спайки труб небольшого размера.

Имея некоторые навыки сантехника, можно выполнить своими руками монтаж внутреннего водопровода или системы отопления. Чтобы получить хороший результат, следует ознакомиться с инструкциями и рекомендациями специалистов. Выбор инструмента, соблюдение технологии работ послужит залогом получения качественного ремонта.

Ошибки при сварке полипропиленовых труб:

Материалы и инструменты

Паяльник для сварки

Если вы решили сэкономить на услугах по монтажу и выполнить его самостоятельно, то необходимо купить или арендовать специальный паяльник с насадками. Кроме него понадобятся:

  • рулетка и маркер для разметки;
  • ножницы для нарезки пластиковых труб;
  • зачистка для труб.

Существует несколько видов полипропиленовых труб, которые различаются областью использования:

  1. PN 10, 16 – используются для прокладывания водопровода с холодной водой;
  2. PN 20 – универсальные трубы с толстыми стенками, они способны выдержать горячую воду температурой до 80ºC, поэтому подходят для монтажа отопления;
  3. PN 25 – композитная труба с металлической или капроновой прослойкой, которая счищается при спайке. Ее используют для систем отопления, финишная температура нагрева – 95°C.

Трубы и фитинги из полипропилена

Отличительной характеристикой соединения полипропиленовых труб является отсутствие стыков непосредственно между трубами. Если их диаметр менее 50 мм, все части можно соединить фитингами различного назначения:

  • муфты — соединяют участки одного диаметра;
  • крестовины — используются для создания ответвлений;
  • заглушки — герметизируют конец трубы;
  • переходники — служат для соединения труб различного диаметра;
  • штуцерные фитинги — выполняют соединение с гибкими шлангами.

Применение фланцев и способ монтажа

Установка фланцевых соединений производится на трубопроводах, диаметр которых начинается от 32 мм. Монтаж стальных трубопроводов, применяемых для сточных вод или перекачки воздушных масс, осуществляют на овальных фланцах. На других, более ответственных, системах используются только круглые фланцевые соединения.

По способу монтажа все виды трубопроводов делятся на свободные и жесткие. Первые монтируются на резьбовых соединениях, и для повышения их надежности осуществляется уплотнение специальными материалами (фум-лента, пакля, локтит и т.п.), а также развальцовываются края. Жесткие же соединения крепятся при помощи сварки.

Монтаж системы отопления из металлопластиковых труб

Главное удобство работ в отсутствии сварки, все элементы собираются на фитинги. Если правильно подобрано сечение элементов для контура, подготовлена льняная подмотка, болгарка, то формирование системы не доставит хлопот.

Особенности обустройства контуров отопления:

  1. Чтобы подмотка из льняной нити на резьбовых стыках не горела, не подмокала, ее нужно пропитывать быстросохнущей краской.
  2. Куски труб нарезаются только болгаркой или ножовкой по металлу. Применять обычный нож нельзя, он оставляет неровности и заусенцы.
  3. Края деталей обязательно зачищаются, калибруются и затем снимается фаска – лучше шейвером, так получается ровнее, стыки не дадут течи.
  4. Чтобы не регулировать весь стояк отопления в многоэтажке, нужно поставить перемычки перед шаровыми кранами, дросселями для отсекания радиаторов. Но можно обойтись без перемычек, если система отопления формируется в частном доме – в этом случае можно быстро скорректировать интенсивность подачи теплоносителя.
  5. В процессе подтягивания гайки компрессионного фитинга корпус агрегата нужно держать вторым ключом. Если не придерживать корпус, можно нарушить герметичность соединений.
  6. Гнуть трубу нельзя, поэтому для поворотов и изгибов применяются специальные уголки. Если радиус изгиба большой, труба занимает много пространства, малый радиус грозит поломкой сердечника.
  7. Для обустройства подводки и радиатора используются американки с накидной гайкой. Детали помогут быстро демонтировать элементы при необходимости замены или ремонта.

Выбирая фитинги для совмещения конструкций, нужно знать, какие именно фасонные изделия подходят для каждого индивидуального случая. Поэтому рассмотрим все фитинги для контуров из металлопластика.

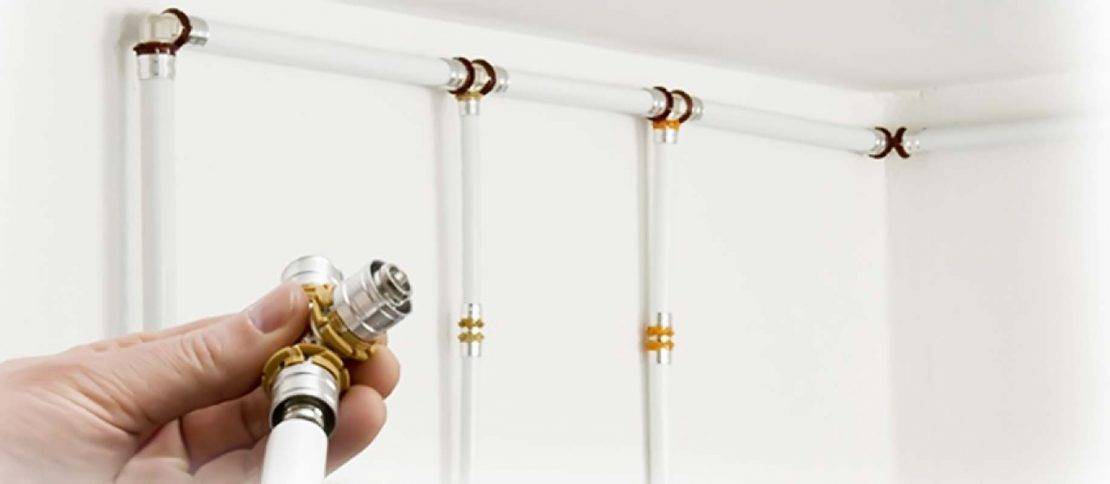

Разновидности фитингов и варианты их применения

Фитинги могут быть цанговыми (разборными), компрессионными (условно разборными) и встречаются неразборные пресс-фитинги.

Как выбрать и куда устанавливать элементы:

  • Цанговые можно собирать и разбирать, встречаются разборные резьбовые фитинги. Корпус латунный, крепление на трубе на прокладку с обжимным кольцом. Чтобы собрать фитинг, на откалиброванный конец трубы накрутить гайку, надеть кольцо и до упора натянуть фитинг. Потом снова кольцо и гайка – ее сначала подкрутить пальцами, а потом притянуть ключом. Срок службы разборных фитингов до 3-х лет, потом они дают течь. Можно подтянуть гайку, но лучше заменить элемент на новый.
  • Условно разборные компрессионные фитинги представляют собой штуцер с накидной гайкой, крепление на трубе обжимным кольцом. Для установки потребуются 2 ключа, можно брать разводные, срок эксплуатации изделий до 2-3 лет.
  • Неразборные пресс-фитинги считаются самыми лучшими, обеспечивают должный уровень герметичности стыков. Если все узлы собирать с пресс-фитингами, то течи в системе не будет – магистраль выдержит перепады давления и температуры. Установка неразборного фитинга требует применения пресс-машины, оборудование дорогое, но можно взять в аренду. Герметичный контур можно прятать в стены или стяжку пола – с пресс-фитингами утечка не появится очень долгое время.

Особенности монтажа труб из металлопластика

Зная технические характеристики металлопластиковых труб для отопления, необходимо ознакомиться с правилами установки:

  1. Показатель нагрева теплоносителя в +70 С считается рабочим, не требует корректировки. Допустимые пиковые кратковременные нагрузки до +110 С.
  2. Чтобы быстро отрегулировать нагрев, рекомендуется оснастить систему терморегуляторами.
  3. Трубы не имеют большого линейного расширения, поэтому при понижении температуры до минусовых показателей магистраль порвется. Это накладывает определенные ограничения – в открытых зонах систему нужно качественно изолировать или сделать переход на металлические трубы.
  4. При использовании в доме твердотопливных котлов систему из металлопластика применяют только если есть теплоаккумулятор. Теплоноситель в таких котлах прогревается до +110 С, а это пиковая нагрузка для трубы из металлопластика, долго в таком режиме система не проработает.

Во всех остальных случаях материалы можно применять без ограничений в теплосистемах, раздаче ГВС, ХВС. Монтаж стандартный, количество крепежей, запорной арматуры и фасонных изделий зависит от схемы и типа контуров.

Соединение полимерных труб с металлическими

Иногда возникает необходимость состыковать трубы, изготовленные из различных материалов. Например, соединить локальный водопровод с центральным металлическим водогоном многоквартирного дома. В этом случае понадобится обжимной фитинг и калибр.

Монтаж осуществляется следующим образом:

  1. На резьбу металлической детали наматывается пакля или специальная уплотнительная полимерная лента. На нее накручивается резьбовая часть фитинга.
  2. Обжимную гайку и уплотнительное кольцо надвигают на металлопластиковую деталь, после чего с ее кромки снимаются фаски.
  3. Затем пластиковый элемент надвигается на штуцер, который прикручен к металлической детали.
  4. Гайка зажимается на штуцере, герметизируя соединение.

С помощью компрессионных фитингов

  • Обрезка труб.
    Срезы, на которые будут надеваться крепежи, должны быть ровными, без заусениц.

    На поверхности трубы, которая будет скрыта под корпусом фитинга, не должно быть трещин или других дефектов.

  • Установка на трубу зажимного кольца (широкая его часть должна «смотреть» в направлении хвоста трубопровода).
  • Соединение.
    Трубу вставляют в рукав фитинга так, чтобы зажимное кольцо продвинулось до упора.
  • Закручивание.
    Зажимную гайку (в большинстве моделей фитингов она синего или белого цвета) закручивают сначала вручную, а потом подтягивают специальным ключом.
    Сильно налегать на гаечный ключ нельзя — пластик может треснуть.

Преимуществами фитингового соединения являются:

  • широкий спектр применения (подходит для любых безнапорных трубопроводов — сточных (канализационные колодцы — СНиП), дренажных и т.д.);
  • распространенность и доступная цена.
    Компрессионные фитинги продаются в любом строительно-сантехническом магазине.
    Цена таких крепежей зависит от диаметра и рабочего давления, но, в целом, стоят они на порядок дешевле металлических муфт, с помощью которых устанавливается, например, угловой водяной полотенцесушитель из нержавеющей стали (написано здесь);
  • простота монтажа.
    Для соединения фитингов с трубами, достаточно иметь под рукой ключ для пластиковых труб (такой инструмент стоит не дорого).

Менее распространенный вид холодного соединения — в раструб, с помощью специального клея.

Он подходит не для всех трубопроводов, но для отдельных их видов (про лучшие трубы для отопления в частном доме написано здесь), «заточенных» под клеевое соединение.

У таких труб есть особые раструбы, на которые наносится специальный клей.

При соединении, обеспечивается сополимеризация пластика труб с клеевым составом, благодаря чему, получается прочное, герметичное соединение.

Монтаж ПВХ труб в раструб включает такие шаги:

  1. Обработка соединяемых поверхностей шлифовальной шкуркой.
    Поверхность трубы в месте ее соединения с раструбом другой части трубопровода ошкуривают.
    То же самое проделывают с внутренней частью раструба.
  2. Обезжиривание поверхностей метилхлоридом.
    Данный состав, частично, растворяет пластик, что обеспечивает лучшую сополимеризацию его с клеем.
  3. Нанесение клея на соединяемые поверхности.
    Им покрывается вся уходящая в раструб часть трубы а также сам раструб изнутри на 2/3 своей глубины. Клей наносится кистью, равномерным слоем без комков и пробелов.
  4. Соединение обоих частей трубопровода.
    Сразу после покрытия поверхностей клеем трубу вставляют в раструб до упора и проворачивают на четверть оборота.

Эксплуатация трубопровода, возможна, через несколько часов после монтажа враструб, когда клей полностью засохнет.

Виды соединения металлических труб с пластиковыми

Сегодня существует два способа выполнения такой процедуры:

  1. Резьбовая стыковка. Применяется, когда соединяются трубные изделия, диаметр которых не превышает 40 мм.
  2. Фланцевое соединение. Оптимально при большом сечении труб, поскольку затягивание резьбы в подобных случаях потребует немалых физических усилий.

Особенности резьбовых соединений

Чтобы понять, как соединяется пластиковая труба с металлической при помощи резьбы, следует изучить фитинги, которые используются для этих целей. По сути, такая деталь представляет собой переходник. С той стороны, к которой будет подключаться металлический трубопровод, у фитинга имеется резьба. С противоположной стороны располагается гладкая муфта, к которой припаивается пластиковая труба. Также в продаже присутствуют модели, с помощью которых можно выполнить соединение разнородных магистралей в большем количестве и фитинги для выполнения изгибов и поворотов.

Резьбовая муфта выбирается в зависимости от типа пластиковой трубы — под пайку, с обжимным или компрессионным соединением

Для соединения стальной трубы с полипропиленовой вам предстоит выполнить следующую последовательность действий:

  • удалите муфту со стальной коммуникации на участке предполагаемого соединения её с пластиковой веткой трубопровода. Можно также отрезать кусок старой трубы, нанести солидол или масло и сделать с помощью резьбореза новую резьбу;
  • пройдитесь по резьбе тряпочкой, закрепите сверху слой фум-ленты или пакли, покройте поверхность силиконом. На резьбу намотайте 1-2 витка так, чтобы края уплотнителя шли по их ходу;
  • накрутите фитинг. Выполнять данную операцию с переходником с пластиковой трубы на металлическую следует без использования ключа. В противном случае изделие может треснуть. Если, когда вы откроете кран, появится течь, переходник докрутите.

Удобство конструкции этой детали состоит в том, что она упрощает процедуру соединения металлических труб с полипропиленовыми на поворотах и изгибах. Интересно, что при необходимости форму фитинга можно изменить. Нагрейте его строительным феном до температуры +140˚С и придайте этой детали требуемую конфигурацию.

Фланцевое соединение

Как было сказано выше, подобным методом соединяются металлические и пластиковые трубы большого диаметра. Конечная конструкция является разборной. Технология такого соединения пластиковой трубы с металлической без резьбы настолько же проста, как и в случае применения резьбового переходника.

аккуратно и ровно обрежьте трубу в месте предполагаемого соединения;
наденьте на неё фланец и установите резиновую прокладку

Она будет выступать в роли уплотнителя;
осторожно надвиньте на этот элемент уплотнения фланец;
такие же действия проведите с другой трубой;
оба фланца скрепите друг с другом болтами.

Одним из вариантов перехода с металла на пластик является фланцевое соединение, в таком случае к полимерной трубе сначала припаивается фланец

Совет. Закручивайте болты равномерно, без смещения деталей и без чрезмерных усилий.

Иные методы безрезьбового соединения металлических и пластиковых труб

Для реализации такой технологии, помимо фланцев, применяются также следующие приспособления:

Специальная муфта. Продаётся такая деталь в магазине стройматериалов. Впрочем, обладая определёнными навыками, можно сделать её самостоятельно. Состоит этот переходник из следующих компонентов:

  • корпуса. Лучше всего изготавливать его из высокопрочной стали или чугуна;
  • двух гаек. Располагаются они по обеим сторонам муфты. Если вы собрались изготавливать такой переходник своими руками, для производства гаек используйте бронзу или латунь;
  • четырёх металлических шайб. Устанавливаются они во внутренней полости муфты;
  • резиновых прокладок. Они применяются для герметизации соединения. Заранее указать их точное количество невозможно.

Диаметр прокладок, шайб и гаек должен соответствовать сечению элементов трубопровода. Соединение металлической трубы с пластиковой без резьбы при помощи такой муфты выполняйте в нижеописанной последовательности:

  1. Вставьте концы труб через гайки до середины муфты. Кроме того, проденьте трубные изделия сквозь прокладки и шайбы.
  2. Затяните гайки до упора. Прокладки при этом должны сдавливаться.

Соединение получается долговечным и достаточно прочным.

При помощи фитинга типа Гебо соединение можно произвести быстро и без усилий, главное — правильно подобрать диаметр

Фитинг Гебо. Эта деталь состоит из следующих элементов:

  • корпуса;
  • гаек;
  • зажимных колец;
  • прижимных колец;
  • уплотнительных колец.

Соединение выполняется очень просто.

  1. Полностью развинтите муфту.
  2. Наденьте на концы соединяемых труб все вышеуказанные элементы.
  3. Зафиксируйте стык гайками.

Инструкция по переходу с металла на пропилен

Главная задача при соединении труб из разных материалов — не допускать протечек, поэтому важно соблюдать четкость и последовательность действий при выполнении перехода

Пошаговая инструкция при выполнении резьбовых и фланцевых соединений различается  соединений:

Инструкция по выполнению резьбовых соединений

Первый этап (подготовка)

Подготовка старых металлических труб к соединению с новым пластиковым трубопроводом:

  • если в месте будущего соединения был стык двух металлических труб, то его раскручивают, после чего убирают ту часть трубы, которая подлежит замене;
  • если в месте будущего соединения трубопровод был сплошным или сваренным, то его разрезают и на оставшемся конце нарезают резьбу – для этой работы пользуются специальным инструментом — резьборезом.

Второй этап (соединение деталей)

На резьбу металлической трубы накладывается герметик – пакля, фум-лента. Выполняется 1-2 витка в направлении резьбы. На заметку: фум-лента должна быть с силиконовой смазкой.
На подготовленную металлическую резьбу накручивается фитинг

Важно: его нельзя затягивать инструментом или сильно затягивать руками. Достаточно просто плотно закрутить фитинг на трубе.
Далее – к гладкой муфте присоединяется пластиковая труба – её вставляют или накладывают снаружи муфты, нагревают паяльником.

Пошаговая инструкция к фланцевому соединению

Стальную трубу отрезают, при наличии резьбы на ней – резьбу срезают.
На трубу надевают одну половинку фланца и прокладку. Размеры прокладки – до 20 мм, по 10 мм с каждой стороны.
Надевают вторую половинку фланца и скручивают его

Важно: болты затягивают понемногу, чтобы увеличивать сдавливание трубы фланцем равномерно с обеих сторон.

Выводы и полезное видео по теме

На размещенных в этом разделе видеороликах наглядно демонстрируется порядок работ выполнения крепежа труб из металла и полимеров при помощи фитинга «американка» и фланцевого соединения.

Практическое применение фланца:

Процесс соединения металлических (чугунных, стальных) и полимерных труб требует определенных сил и навыков

Вне зависимости от вида крепежа, для безукоризненных стыков важно правильно подбирать детали нужного размера, а также тщательно следовать инструкции

Хотите рассказать о том, как подключали пластиковую трубу во время ремонта к стальному или чугунному трубопроводу? Желаете поделиться полезной информацией с нами и посетителями сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы и размещайте фото по теме статьи.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
