Особенности подключения радиатора в однотрубной отопительной системе
Понятие «однотрубная схема» красноречиво говорит о себе – подведение исключает параллельный монтаж. Выбор схем обусловлен многими факторами, но это не влияет на эффективность подачи тепла.

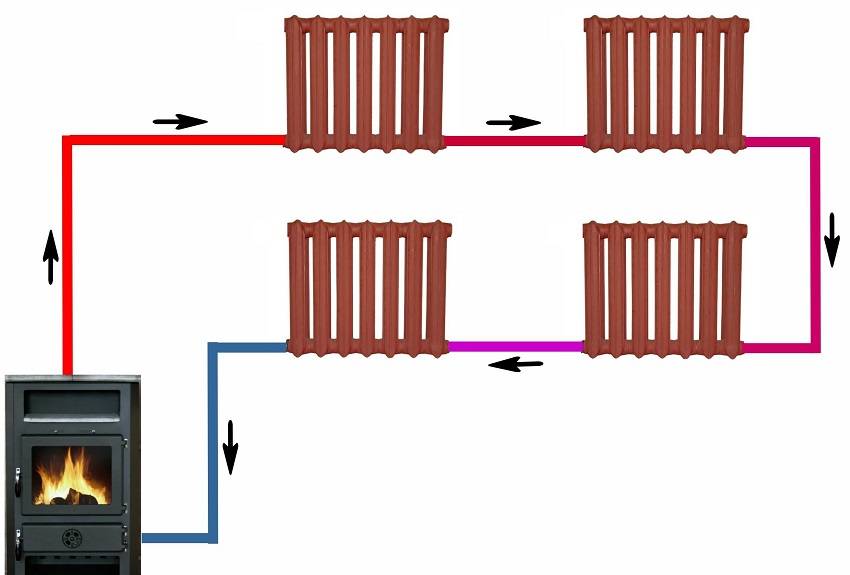

Схема однотрубной системы отопления
Обеспечение теплом в однотрубном контуре осуществляется по-разному. Например, в последовательном подсоединении батарей отопления труба переходит из одного отопительного прибора в последующий, замыкая контур на котле. Или уходит в стояк центрального отопления, где вода снова прогревается. Простой монтаж – единственный плюс, но к котлу возвращается почти холодный теплоноситель, которого недостаточно для обогрева домов большой площади и удаления от котла на большом расстоянии.
Некоторые отопительные приборы продуманы с учетом того, что разные входы и выходы предназначены под вход и отведение теплоносителя. Это должно быть описано в технической документации
Тогда по-разному будет распределяться подаваемая струя, создавая обратный ток или распыление внутри емкости радиатора.В некоторых случаях это не так важно, например, при седельном (нижнем) подсоединении. Седельное подсоединение в однотрубных схемах – хорошая возможность отключать каждый тепловой блок по отдельности
Способы подсоединения радиаторов отопления
Хорошо, когда в описании к модели есть рисунок, наглядно поясняющий, как подключается данный тепловой блок. Рекомендуется перед покупкой батареи уточнить правила монтажа и все нюансы относительно рекомендаций способа подсоединения:
- нижний;
- боковой;
- диагональный.
При двухтрубной схеме подающая теплоноситель трубы и «обратка» функционируют отдельно. Основная труба проходит сбоку от радиатора, нижний фрагмент служит только для возврата. Так эффективнее в плане эксплуатации, но предполагаются двойные затраты при монтаже. Способы подсоединения труб примерно такие же, но для монтажа лучше использовать схемы, чтобы не запутаться.

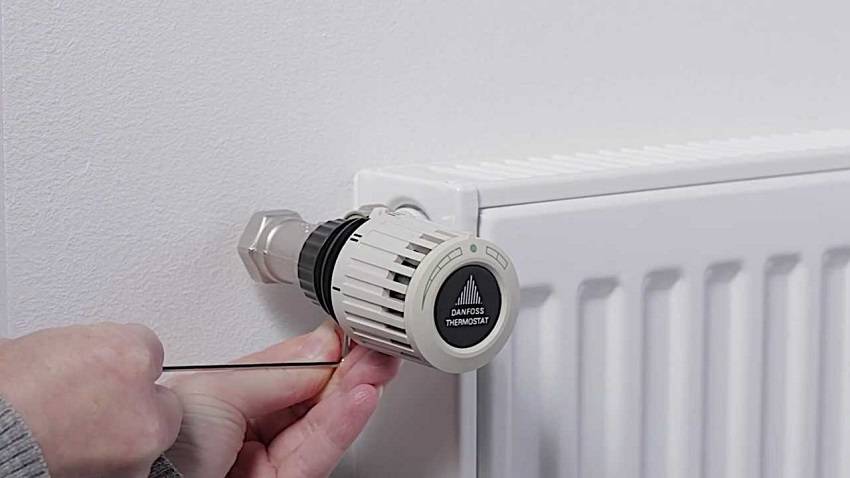

Терморегулирующий вентиль дает возможность экономить тепло
Преимущества и недостатки самодельных устройств
Дабы не быть голословными, предлагаем вашему вниманию перечень преимуществ, свойственных собственноручно изготовленному отопительному оборудованию:
- очень высокая эффективность. Вы можете соорудить радиатор из труб любого размера. Но, как правило, для этой цели берутся элементы с довольно большим диаметром. Благодаря этому площадь устройства получается весьма приличной, и теплоотдача, соответственно, тоже. Длину также можно варьировать, ведь вас ничто не ограничивает. Вы можете соорудить батарею вдоль всего помещения, получив тем самым очень равномерный прогрев площади,
- абсолютно несложная конструкция. Если вы способны удержать в руках трубу, то точно справитесь и с прочими манипуляциями, необходимыми для производства отопительного радиатора. Конечно, хорошо бы еще иметь опыт работы со сварочным аппаратом — но даже если его нет, то вот вам и повод потренироваться,
- невысокая стоимость. Материалы для изготовления обладают довольно невысокой ценой. К тому же, можно приобрести трубы, уже бывшие в употреблении. Для нашего случая новизна не принципиальна, а экономия может быть весьма существенной,
- возможность подключения к разным типам систем. Как известно, ток теплоносителя по контуру может осуществляться как естественным, так и принудительным путем. Во втором случае используется циркуляционный насос, который задает жидкости необходимую скорость. Естественно, уровень давления при этом также возрастает. Так вот, самодельный радиатор прекрасно с этим справится. Если, конечно, качественно произвести все работы,
- возможность обойтись без отдельного нагревательного котла. В самодельный радиатор можно встроить ТЭН с терморегулятором. Таким образом, ваша отопительная система получится полностью автономной, а заодно это поможет избежать весомых затрат на приобретение нагревательного котла.
С преимуществами разобрались. Как видите, их весьма немало. Но для объективности картины давайте упомянем и недостатки:
- необходимость проводить работы очень качественно. Сделать все тяп-ляп в данном случае не получится. Один некачественный шов — и протечка вам будет обеспечена. Поэтому, если вы, как упоминалось выше, не владеете навыками работы со сварочным аппаратом, сначала изучите матчасть, затем потренируйтесь на каких-нибудь металлических обрезках, и только потом беритесь за основную работу,
- невозможность использовать радиатор в квартире. Во-первых, самоделка не будет отвечать требованиям безопасности, поэтому размещение таких устройств в жилых помещениях запрещено. Во-вторых, размер устройства таков, что займет довольно много пространства. Да и потом, выше уже говорилось о том, что такие радиаторы предназначены для гаражей, цехов и тому подобных помещений. Уж поверьте, выглядят они соответственно, о благородном и изысканном облике здесь речи не идет. Поэтому размещать свое творение в квартире вы сами вряд ли захотите. Разве что решите привнести в дизайн интерьера очень уж мощную изюминку.
Кроме того, если сравнивать с фабричными устройствами, эффективность самодельных будет все же пониже. Но некритично.
В общем, достоинства определенно перевешивают в свою пользу. Поэтому давайте разбираться, из чего будем делать радиатор и, собственно, как проводятся все работы. Стоит сразу сказать, что наиболее выгодным это дело будет в том случае, если вам повезет найти очень дешевые трубы: подержанные, выброшенные и т. д. Тогда вы получите качественный радиатор практически бесплатно, что еще больше повысит уровень удовлетворения собственным мастерством.
Пошаговая инструкция по установке чугунных батарей в квартире
Монтаж чугунных радиаторов имеет ряд отличительных особенностей. В первую очередь, это связано с тяжелым весом изделий, которые невозможно устанавливать в одиночку.
Также будет отличаться и метод соединения батареи с трубой. Если стальные и алюминиевые трубы мы соединяем с помощью резьбы, то здесь будет использоваться газовая сварка. Прежде чем приступить к монтажным работам, необходимо запастись необходимым набором инструментов и материалов.
Газосварка Уровень | Набор ключей Рулетка и карандаш |
Перфоратор |
Материалы:
- комплект батарей нужного размера;
- уплотнитель (лен или лента ФУМ);
- фурнитура (заглушки, тройники);
- кран Маевского;
- терморегулятор;
- крепежные элементы (кронштейны).
Демонтаж старого радиатора | Проводим демонтаж старой батареи. С помощью болгарки аккуратно отсоединяем чугунную конструкцию, убедившись перед этим, что вся система отключена, и остатки воды из труб слиты. |
Перед началом монтажа необходимо выполнить разметку под крепления для батареи Общая схема разметки под кронштейны для радиатора | Определяем на стене место размещения батареи в комнате. Установив радиатор четко по центру окна, мы добьемся нормальной и естественной циркуляции воздуха в помещении.
|
Монтируем кронштейны и устанавливаем на них батарею | Устанавливаем кронштейны в стену.
|
Подключение батареи Байпасс | Начинаем подключение радиатора к системе отопления.
Примечание. Если вы хотите установить кран, перемыкающий подачу воды, то следует выполнить перемычку (байпас). В противном случае, вы перекроете подачу тепла своим соседям! |
Финальная проверка | Проводим тестирование монтажа. Постепенно откручиваем кран и запускаем воду. Делать это необходимо медленно, не давая мощному потоку воды сразу заполнить радиатор, во избежание гидроудара. |
В заключение, мы хотим вам предложить подробно ознакомиться с видео инструкцией по монтажу радиаторов своими руками, чтобы вы наглядно увидели некоторые особенности установки.
Правильная установка радиатора в квартире – это залог эффективной работы отопительной системы и комфорта в доме. Поэтому строго следуйте всем правилам этой инструкции и у вас все обязательно получится.
Виды радиатора отопления:
Распределение батарей отопления по материалу изготовления:
- Чугунные.
- Стальные.
- Алюминиевые.
- Биметаллические.
Далее остановимся на описании каждого вида более подробно.
Чугунные радиаторы: технические данные; плюсы/минусы; срок службы; стоимость
Еще ни так давно, трудно было представить квартиру, где не стояли бы чугунные батареи отопления, сейчас же они превратились скорее в предмет роскоши, так как стоят такие изделия очень дорого. Несмотря на это, при возможности, владельцы жилья стараются установить у себя батареи из чугуна. На сегодняшний день, такие изделия претерпели некоторые изменения – и технически, и внешне.
Чугунный радиатор отопления в квартире
Преимущества чугунных батарей:
- Длительный срок эксплуатации.
- Продолжительное сохранение тепла.
- Устойчивость к перепадам давления.
Недостатки:
- Большой вес.
- Замена радиаторов усложняется большим весом изделия.
- Непривлекательный внешний вид.
Стальные радиаторы: технические данные; плюсы/минусы
Модели стальных батарей отопления делятся на два подвида:
Панельные. Отличительная особенность – высокая теплоотдача, высокий уровень теплосбережения и КПД. Панельный радиатор состоит из двух параллельно спаянных пластин с внутренними пустотами для заполнения теплоносителем. В зависимости от типа системы отопления, в магазинах можно приобрести один из 2 х типов подключения конструкции: нижней и боковой. Первый характерен для тех помещений, где подводка осуществляется через систему «теплый пол». Панельные радиаторы отопления отличаются небольшим весом, в связи с чем замены радиаторов производятся с легкостью. Гарантийный срок работы до 10 лет.
Стальные батареи отопления в квартире
Трубчатые батареи представляют собой несколько секций спаренных при помощи сварочного аппарата
При покупке трубчатого варианта радиаторов отопления, необходимо обращать внимание на мощность и размер готового изделия. Для объемных жилых помещений приобретаются батареи с большой мощностью
Трубчатые модели отличаются хорошей теплоотдачей, высоким уровнем эксплуатационных характеристик и доступной ценой.
Алюминиевые радиаторы: технические данные; плюсы/минусы; срок службы; стоимость
Радиаторы отопления изготавливаются из алюминиевого сплава окрашенного порошковой эмалью. Довольно распространенный вариант для монтажа систем обогрева помещения. Замена батарей отопления из алюминиевого сплава может производится самостоятельно.
Алюминиевые радиаторы в квартире
Алюминиевые радиаторы обладают несколькими преимуществами:
Высокий уровень теплоотдачи. Благодаря этой особенности батарей отопления, нагрев происходит в несколько раз быстрее и тепло эффективно распространяется по помещению.
Привлекательный внешний вид
Глянцевая поверхность и эстетически правильно сконструированные радиаторы, привлекают внимание покупателей.
Легкость монтажа. Небольшая масса радиаторов отопления, облегчает процесс монтажа.
Необходимо отметить один существенный недостаток алюминиевых батарей отопления:
Они не выдерживают высокого давления. Для установки в многоквартирных домах, где применяется ежегодная продувка труб гидроударом, данный вид радиаторов не пригоден.
Биметаллические радиаторы: технические данные; плюсы/минусы; срок службы; стоимость
Популярный вид радиаторов отопления. Изготавливаются путем сборки сердцевины из сплавов, устойчивых к образованию коррозии и гидроударам, и внешней обшивки, выполненной из алюминия. Таким образом модель совмещает в себе два важнейших качества – это внешняя привлекательность и высокая теплоотдача. Но нельзя не упомянуть о высокой стоимости изделия, которая окупается в процессе использования прибора отопления.
Так к примеру биметаллический радиатор Rifar monolit, отличающийся долговечностью использования, устойчивостью к высоким температурам, высокими прочностными качествами и простотой монтажа, стоит в пределах 950 рублей за одну секцию. Как итог, 10-ти секционный радиатор Rifar monolit будет стоит в районе 9500 тысяч. А вот батареи итальянского производства Sira rs предлагаются магазинами за 1200 рублей одна секция.
Rifar monolit
Схемы подключения радиаторов
Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.
Радиаторы с нижним подключением
Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.
Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления
Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.
Батареи отопления с боковым подключением
При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.
Вариант №1. Диагональное подключение
Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.
Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе
Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.
Вариант №2. Одностороннее
Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.
Боковое подключение для двухтрубной и однотрубной системы
При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.
Вариант №3. Нижнее или седельное подключение
Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.
Седельное подключение радиаторов отопления
В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.
Частые причины уменьшения теплоотдачи батареи отопления
Чаще всего причиной уменьшения теплоотдачи радиаторов становится накипь и ржавчина, скапливающаяся внутри. Если сам радиатор промыть (что должны делать коммунальные службы ежегодно), то теплоотдача значительно увеличится. То же касается и стояков отопления. Однако, своими силами такую процедуру произвести не удастся по причине того, что при производстве подобных работ (даже летом) необходим слив воды из системы. Без помощи специалистов здесь не обойтись. Это же касается и замены радиаторов с чугунных на биметаллические – они имеют большую теплоотдачу. Поэтому на столь сложных и трудоёмких вариантах мы останавливаться не будем. Лучше рассмотрим более простые способы, выполнить которые сможет любой домашний мастер, даже не имеющий опыта работ в подобной области.
Теплоотдача биметаллических радиаторов выше, чем у чугуна
Используем экран-отражатель: применение вспененного полиэтилена
Использование отражающего экрана – довольно популярный метод увеличения теплоотдачи. Вспененный полиэтилен с фольгированным покрытием с одной стороны прекрасно подходит для этих целей. Такой экран (он должен быть больше самого радиатора) помещается за батареей фольгой в направлении комнаты и фиксируется на стене на двухсторонний скотч или жидкие гвозди. Вспененный полиэтилен обеспечивает дополнительное утепление, а фольга отражает тепло, которое до установки экрана прогревало стену, направляя его в помещение.
Примерно так выглядит экран из фольгированного вспененного полиэтилена
Также в роли экрана неплохо себя зарекомендовали базальтовые плиты с алюминиевым покрытием.
Увеличение теплоотдачи при помощи дополнительных приспособлений и окраски
Для увеличения температуры воздуха в помещении используют специальные кожухи из алюминия, которые одеваются на радиатор. С их помощью увеличивается площадь батареи отопления и, как следствие, их теплоотдача. Стоимость подобных кожухов невелика, а эффект довольно значителен.
Цвет, в который окрашены батареи отопления, тоже имеет большое значение. Лучше для этих целей выбрать более тёмные оттенки. К примеру, радиатор, окрашенный в коричневый цвет имеет теплоотдачу больше, чем белые, на 20-25%.
Такой кожух улучшает внешний вид и увеличивает теплоотдачу
Улучшение конвекции, путём увеличения циркуляции воздуха
Каждый знает, что улучшение циркуляции воздуха способствует более быстрому прогреву помещения. Для этих целей можно использовать вентилятор, который устанавливается таким образом, чтобы достигнуть максимального потока тёплого воздуха в сторону помещения.
Увеличить конвекцию (если радиатор утоплен под подоконником) можно, прорезав в подоконнике отверстия и закрыв их экранами или декоративными крышками. Таким образом, тёплый воздух не будет задерживаться в нише, что улучшит циркуляцию.
Эту страну не победить! Самостоятельный монтаж вентиляторов для улучшения конвекции:
Самодельный регистр из профильной трубы
Для изготовления регистра отопления из профильной трубы своими руками выбирают изделие прямоугольного сечения (60 на 80 мм), толщина стенок у которого равна 3 мм. Самодельную батарею отопления (регистр) собирают в несколько этапов:
- сначала нарезают трубу на несколько частей определенной длины;
- затем на заготовках делают разметку под отверстия, в которые будут ввариваться перемычки;
- изготавливают четыре перемычки из дюймовой круглой трубы (25 мм);
- нарезают заглушки из 3-миллиметрового листа металла, размер которых определяется по прямоугольному сечению профиля;
- вырезают отверстия под перемычки в местах нанесенной разметки, при этом в верхней и нижней трубе регистра должно быть по два отверстия с одной стороны, а в средней трубе – четыре отверстия (по два с обеих сторон детали);
- на деревянных подставках (брусе) раскладывают три трубы, параллельно друг другу;
- в отверстия в трубах вставляют перемычки, выравнивают детали по уровню и прихватывают электросваркой в трех местах каждую трубу-перемычку;
- после изделие с горизонтального положения переворачивают в вертикальное положение;
- приступают к провариванию всех прихваченных перемычек в два шва, регулируя силу тока сварки, чтобы не допустить образования мест возможных протечек;
- после профильные трубы очищают от шлака и металлического мусора, попавшего внутрь полости изделия;
- к концам профильных труб прикладывают заготовленные ранее заглушки, прихватывают их по диагонали, а затем хорошенько проваривают по всему периметру прямоугольного сечения профиля;
- болгаркой слегка шлифуют варочные швы по всему регистру отопления;
- в верхней трубе самодельного регистра вырезается отверстие под кран Маевского;
- подключение регистра к системе отопления может быть выполнено снизу, сбоку, сверху или путем сочетания перечисленных вариантов (снизу и сверху, по диагонали и др.):
- выходящее отверстие закрывается заглушкой, регистр заполняется водой, после чего мастер просматривает все сварные стыки, исключая вероятность протечки сквозь микротрещины;
- приваривают напольные опоры из стальных уголков или кронштейны, которые позволяют закрепить прибор на стене.
Такой регистр обладает высокой теплоотдачей за счет большого количества теплоносителя, протекающего по профильным трубам. Перемычки следует располагать как можно ближе к торцевым краям горизонтальных деталей. Подача теплоносителя осуществляется через входящий патрубок, расположенный в верхней трубе. После прохождения всех элементов прибора теплоноситель вытекает через выходящий патрубок, расположенный на нижней трубе.
Как видите, изготовить регистр отопления своими руками совсем несложно при наличии сварочного аппарата и опыта работы с ним. Самодельные отопительные приборы можно сварить в точном соответствии габаритам обогреваемого помещения. На покупку готового регистра отопления придется приготовить в три раза больше средств, чем на приобретение всех необходимых материалов для самостоятельной сварки изделия. Чтобы обеспечить длительную работу прибора, приобретают трубы из углеродистой стали, нержавеющей низколегированной стали или чугуна.
http://aqua-rmnt.com
Правила расположения батареи и схемы подключения
Помимо характеристик самого радиатора и грамотности его подключения, одним из важнейших факторов, влияющих на эффективность отопительной системы, является выбор правильного места для расположения изделия. Правда, в большинстве случаев оно предопределено заранее – новая батарея, скорее всего, будет стоять на месте старой чугунной, которая была еще с момента постройки здания. Но все же приведем несколько рекомендаций по грамотному размещению радиатора.
Как установить радиатор своими руками
Во-первых, желательно располагать батарею под окном. Дело в том, что оно является «мостиком», через который холод с улицы попадает в квартиру или коттедж. Наличие радиатора под окном образует своеобразную «тепловую завесу», мешающую описанному выше процессу. При этом батарея должна быть размещена строго посередине окна, и, желательно, занимать до 70-80% его ширины.
Во-вторых, от пола до радиатора должно быть не меньше 80-120 мм. Если будет меньше, то убирать под батареей будет неудобно, там скопится огромное количество пыли и мусора. А если радиатор расположится выше – под ним будет собираться некоторое количество холодного воздуха, который требует прогрева и вследствие этого ухудшает работу отопительной системы. Кроме того, негативно влияет на эффективность батареи слишком малое расстояние до подоконника.
В-третьих, между задней частью радиатора и стенкой допускается расстояние от 2,5-3 см. Если оно меньше – нарушаются процессы конвекции и движения потоков теплого воздуха, и, как следствие, батарея работает менее эффективно и тратит часть тепла зря.
Все изложенные выше принципы размещения батареи отопления представлены на схеме выше

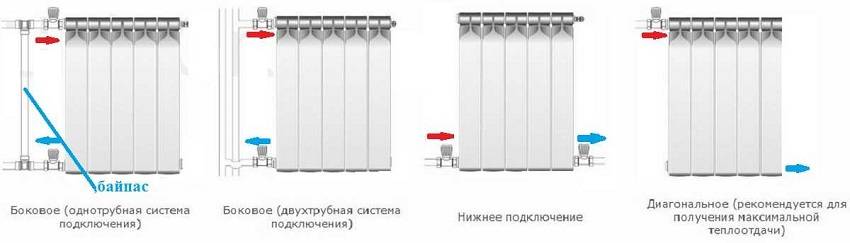

Таблица. Стандартные схемы подключения батарей отопления.
Электрический конвектор отопления: как выбрать хороший агрегат Электрические конвекторы часто используют в качестве основных или дополнительных приборов отопления, особенно в.
Двухтрубная система отопления частного дома Уже при проектировании будущей постройки, на чертежах отмечаются места прокладки коммуникаций – водопровода и.
Тепловой расчет системы отопления Уют и комфорт жилья начинаются не с выбора мебели, отделки и внешнего вида в целом. Они начинаются с тепла, которое.
Водяные конвекторы отопления: выбор, принцип работы, монтаж Водяные конвекторы отопления все чаще устанавливают в современных домах и квартирах. Высокая эффективность обогрева.
Когда лучше всего менять радиаторы отопления в квартире?
Лучше всего проводить замену, вне отопительного сезона. Это все летние месяцы и часть весенних и осенних (определяется климатом в вашем регионе).
Перед заменой проверяем состояние кранов. В старых сетях они обычно не обеспечивают полного перекрытия.
Можно ли менять радиаторы отопления зимой?
Во включенной отопительной системе замену проводить нежелательно, но возможно. Главное требование для этого — надежное перекрытие выхода теплоносителя. Можно использовать штатный кран и дополнительные приспособления.
Если радиатор снимают надолго, то выходы труб можно закоротить отрезком, чтобы не нарушать работу общей системы.
Правильно выбираем камин для воздушного отопления
Приняв решение о монтаже воздушного отопления в доме, очень важно не только разработать грамотную схему проекта, но и правильно выбрать камин. Стандартная система выбора камина для дома в этом случае не подойдет
Если традиционно мы выбираем мощность топки, исходя из площади помещения, но здесь будут действовать другие правила
Стандартная система выбора камина для дома в этом случае не подойдет. Если традиционно мы выбираем мощность топки, исходя из площади помещения, но здесь будут действовать другие правила.
Дело в том, что слишком мощная топка приведет к перегреву помещения, в котором хозяевам будет попросту неуютно находиться. Придется постоянно контролировать количество дров, проветривать помещение, что потребует дополнительных хлопот и может привести к простудным заболеваниям и т.д.
Таблица расчета для мощности камина
Для правильного расчета мощности камина, необходимо брать во внимание не только площадь помещения, но и количество комнат, этажей в доме, количество окон и тип вентиляционной системы
