Совместное создание котла по мотивам Энергии ТТ

Рейтинг лучших твердотопливных котлов длительного горения по цене

Цена отопительных приборов отыгрывает важную роль в процессе выбора нужной модели твердотопливного котла длительного горения.

Бюджетный класс

Если отопительный агрегат стоит недорого — это не значит, что он обладает низкими техническими и эксплуатационными характеристиками. В этом классе представлены модели, которые хорошо справятся с отоплением дач и небольших по размеру частных домов:

1. На первом месте отопительный котел Сибирь-Gefest КВО 20 ТЭ. Такой агрегат обладает достаточно высокой производительностью, его КПД равен 85 %. Мощность составляет 20 кВт. Благодаря таким параметрам, прибор справится с обогревом площади до 200 м². Благодаря электрическому ТЭНу 4 кВт, в случае неполадок с поставкой твердого топлива, агрегат может функционировать от электроэнергии. Достоинства: приемлемая цена, небольшая масса, высокая надежность, стабильная работа без сбоев. В качестве минусов можно отметить недостаточно качественную изоляцию.
2. На втором месте оборудование модели Мозырь КСТ 12,5, выпускаемое белорусским производителем «Мозырьсельмаш». Приборы отличаются достаточно высоким КПД — 80-90 %, все зависит от применяемого топлива. Мощность отопительного агрегата равна 12,5 кВт, рабочее давление — 0,1 МПа, максимальный температурный режим воды — 95°С.
3. На третьем месте отопительный котел российского производства ЭВАН WARMOS TT-25K. Прибор не отличается высокой производительностью, КПД — всего 75 %, но он имеет ряд плюсов. Во-первых, высокая мощность, равная 25 кВт представляет возможность устанавливать такое оборудование в домах, площадь которых достигает 180 м². Температура теплоносителя равна 95°С. В комплектацию оборудования входит электрический ТЭН в 2 кВт, что является своего рода компенсацией низкого КПД.

Стандартный класс

Лидирующие позиции в этой группе занимает котел Lamborghini WBL 7. Он отличается высокой производительностью, КПД равен 90 %. Конструкция прибора характеризуется высокой звукоизоляцией. Мощность агрегата — 30 кВт, он способен эффективно обогреть дом площадью до 270 м². На полной загрузке топливо агрегат может автономно функционировать на протяжении 12 часов. Максимальная температура воды — 90°С.

Котел твердотопливный Lamborghini WBL 7

На второй позиции отопительный агрегат Viadrus Hercules U22D-4, выпускаемый чешской компанией. Благодаря КПД в 80 % и мощности в 20 кВт, прибор способен эффективно снабжать теплом дом площадью до 200 м². Характеризуется высокими теплоизоляционными и звукоизоляционными свойствами. Расход топлива равен 6,8 кг/час. В качестве недостатка можно отметить тот факт, что агрегат работает только на дровах.

На третьем месте Alpine Air Solidplus 4. Он отличается простотой эксплуатации и обслуживания, мощность агрегата равна 26 кВт, высокой производительностью похвастаться он не может, КПД — всего 70%. Минимальная температура нагрева воды — 30°С, максимальная — 90°С, рабочее давление равно 3 Бар. Прибор может функционировать на дровах и угле.

Премиум-класс

В этой группе на первом месте находится отопительный котел Biomaster BM-15. В его комплектацию входит система автоочистки зольника, объем топки составляет 200-400 литров. Производительность — высокая, КПД достигает до 95%, мощность — 16 кВт.

Пеллетный котел Biomaster BM

Благодаря высоким техническим и эксплуатационным характеристикам данный агрегат можно устанавливать в многоэтажных домах или отелях, помещениях промышленного типа и т.д. На втором месте Viessmann Vitoligno. Мощность этого отопительного котла равна 30 кВт, КПД — 90%, благодаря этим параметрам он успешно справится с обогревом дома площадью до 400 м². На одной загрузке прибор может проработать на протяжении 40 часов. Благодаря системе автоматики он стабилен и надежен в процессе функционирования.

Третью позицию занимает котел Candle S. Его характерной чертой является то, что горит исключительно верхняя часть топлива. На одной загрузке топлива он может проработать на протяжении 36 часов. КПД составляет 85-90 %, мощность прибора находится в промежутке от 5 до 35 кВт, все зависит от конкретной модели. Рабочее давление составляет 180 кПа, температура теплоносителя — 90 °C, расход топлива равен 0,29 кг/час.

Пользователи постоянно задаются вопросом: какой твердотопливный котел лучше? Однозначного ответа на этот вопрос нет, т.к. каждый подбирает отопительный прибор, исходя из своих требований и бюджета, которым он располагает. В любом случае, в настоящее время на рынке много достойных моделей, которые заслуживают внимания.

Твердотопливные котлы длительного и прямого горения

1. В механизмах, работающих посредством прямого горения, процесс передачи тепла происходит во время горения расходного материала, что и объясняет необходимость постоянного поддерживания горения. В этих устройствах расход топлива является высоким, при этом коэффициент производительности далек от идеального. Кроме того, эти котлы не автоматизированы.
2. Котлы прямого горения передают тепло во время тления топлива, а не прямо от пламени. Благодаря способу верхнего горения это оборудование способно обеспечить помещение постоянным теплом. Способ подачи материала для горения является ручным, а время для разогрева таких приборов является длительным.

Схемы: ТТ котел + Электрокотел

На этой схеме нет узла поддержания температуры обратки твердотопливного котла. Это возможно, если электрокотел будет все время работать и поддерживать температуру в системе отопления. Либо, если на ТТ котле установлена автоматика, предусматривающая управление насосом для предотвращения конденсата.

Схема обвязки ТТ котла с простым электрокотлом. Применение такого электрического котла существенно уменьшает смету. Подробнее.

ТТ котел + электрокотел + бойлер косвенного нагрева. Вариант обвязки с клапаном перенаправления потока.

На этой схеме нет узла поддержания температуры обратки твердотопливного котла. Это возможно, если электрокотел будет все время работать и поддерживать температуру в системе отопления.

ТТ котел + электрокотел + бойлер косвенного нагрева. Вариант обвязки с гидрострелкой.

Наиболее гибкий вариант, позволяющий с помощью автоматики решать любые задачи.

Подключение второго котла к твердотопливному

Одна из особенностей твердотопливных котлов — цикличность работы. В холодный котел загружается топливо, зажигается. Пока оно горит, идет очень активное выделение тепла. После прогорания закладки ждут остывания котла, его чистят, снова загружают топливо и цикл повторяется. Так работают котлы на дровах и угле. В некоторых из них есть возможность «догружать» топливо в процессе горения. Но сам цикл от этого не меняется — наступает период, когда необходимо дождаться остывания котла — для чистки и удаления шлака, золы и т.д.

Исключение из этого правила — котлы на пеллетах. Они также относятся к твердотопливным, но работать могут месяцами непрерывно. Главное — высокое качество гранул с низкой зольностью, их достаточное количество и налаженная подача. Чистить такие котлы необходимо не чаще одного раза в месяц, так что «технологические» остановки очень редки.

Последовательная схема включения двух котлов: ТТ и электро

Цикличность работы котлов на дровах и угле доставляет довольно много неудобств, одно из которых — остывание дома после затухания котла. В холодный период это действительно проблема. Решается она установкой комбинированного или второго котла, на другом виде топлива.

Комбинированные — это котлы, которые могут работать на нескольких видах топлива. Чаще всего к ТТ добавляют электрические нагреватели. Они включаются автоматически после того, как погаснет топливо. Работает электрическая часть обычно непродолжительное время, в период действия «ночных» тарифов, так что затраты возрастают не слишком, а комфортность повышается заметно. Минус такого решения — высокая стоимость таких агрегатов. Дешевле купить и установить два котла — твердотопливный и электрический, — чем приобрести один смешанный.

Параллельно или последовательно?

Если котлов два, то к системе их можно подключить один за другим — последовательно или параллельно. Оба варианта имеют достоинства и недостатки.

При последовательном подключении, схема обвязки твердотопливного котла проще, автоматики необходимо минимальное количество. Недостаток такого способа — второй котел остается в системе, нет возможности его отсечь. То есть, часть энергии расходуется «на обогрев» неработающего котла. Причем он имеет дымовую трубу, так что часть тепла просто «греет улицу», так как выводится через дымоход.

Параллельная — оборудования больше, но можно сделать так, чтобы «не греть улицу»

Эта схема хороша в том случае, если ТТ котел является основным, а электрический (или газовый) работает непродолжительный период времени — для поддержания температуры. «Пустые» затраты энергии есть, но они некритичны, так как масса этих котлов небольшая. Если же, наоборот, основной — газовый или электрический, а «резервный» — твердотопливный, расходы на обогрев неработающего котла будут ощутимы.

Подключение двух котлов через тепловой аккумулятор

При параллельном подключении электрокотла к твердотопливному, схема более сложная. Необходима автоматика, которая отслеживает понижение температуры в системе, краны с электроприводом, отсекающие остывающий котел по команде датчиков. А все это повышает стоимость, да еще обвязка твердотопливного котла становится более сложной.

Бесплатная Энергия для дома своими руками. Атмосферный энергетический потенциал

Атмосфера Земли обладает огромными потенциальными ресурсами. В промежутке между ее поверхностью и границей ионосферы разность потенциалов может достигать 300 тысяч вольт. Величина напряженности электрического поля непосредственно возле поверхности может доходить до 150 вольт на 1 метр. Это значение постепенно уменьшается с увеличением высоты. Например, на расстоянии 30 километров напряженность снижается до 1 вольта на метр.

Достигая ионосферы, напряженность электрического поля устремляется к нулю, поскольку проводимость этой среды значительно увеличивается под действием ионизации. Саму ионизацию вызывает солнечное излучение.

Многие мечтали приручить энергию разряда молнии. Однако такое бесплатное электричество сопряжено с огромными техническими трудностями в основном из-за кратковременного и непостоянного действия молнии. Кроме того, мощный разряд требуется уловить и переправить в специальный накопитель, который еще не изобретен. Следует учитывать и тот фактор, что место удара молнии нельзя предсказать заранее, а высокая мощность разряда не поддается контролю и управлению, то есть, нормальное электроснабжение невозможно.

Теоретически добывают электричество с помощью двух металлических листов, размером 1 х 1 м, расположенных по высоте на расстоянии 500 метров друг от друга. При такой расстановке между ними должно возникнуть расчетное напряжение примерно 80 вольт. Полученная таким образом электростанция на практике оказывается неэффективной и нецелесообразной с учетом конструкций, необходимых для расположения листов. То есть, в настоящее время каких-то действенных способов получения подобной энергии до сих пор не придумано. Тем не менее, эксперименты в этой области продолжаются.

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

• Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

• Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

• Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

• Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
• Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Область применения и возможности котлов Vitotwin

Котлы Vitotwin представляют собой автономную микро-ТЭЦ, предназначенную для обогрева помещений от 40 до 260 м². Оборудование оптимально подходит для обогрева 1-2 комнатных квартир, но может, с одинаковой эффективностью, применяться и для частных домов.

Технические характеристики оборудования существенно расширяют его возможности:

• Модели Висман подходят для модернизации уже существующей и производства новой системы отопления дома.

Одновременно вырабатывается тепловая энергия и электричество. Мощность вырабатываемого напряжения от 0,6 до 1 кВт. Конденсационный котел, с двигателем Стирлинга, с небольшой мощностью, может использоваться исключительно для пиковых нагрузок, покрывая недостаток тепла в течение определенного промежутка времени. Оборудование подключают как резервный источник питания к твердотопливному агрегату. В корпусе котла расположен только один отопительный контур. Для обеспечения нужд ГВС, предусмотрено подключение к внешнему бойлеру накопителю. Допускается установка аккумулятора электроэнергии, остающейся после покрытия потребностей в электричестве автоматики и циркуляционного оборудования. Накопленную энергию можно использовать в бытовых нуждах.

В дополнительной комплектации, к котлам с встроенным двигателем Стирлинга, предоставляются модули дистанционного и GSM – управления, позволяющие контролировать работу с помощью смартфона и другого мобильного устройства.

Типовые схемы обвязки

Для правильной обвязки отопления необходимо разработать индивидуальный проект, поскольку каждое жилое помещение и котельная индивидуальны, хотя имеют ряд схожих черт. Такие проекты основываются на типовых схемах, отражающих общие для всех, принципиальные позиции монтажа систем в различных условиях.

Система открытого типа с естественной циркуляцией

Такая схема, по-другому гравитационная, является наиболее распространенной. Имеет свои преимущества и недостатки.

Положительные стороны:

1. Эффективная работа.
2. Простота монтажа.
3. Относительно низкая стоимость.
4. Высокая безопасность.
5. Автономность.

Так как вода при нагревании имеет свойство расширяться, при гравитационной схеме обязательна установка расширительного бака, собирающего излишки теплоносителя.

Отрицательные стороны:

1. Сложность в управлении.
2. Необходимость в постоянном контроле системы.
3. Повышенный расход топлива.

В открытой системе ввод обратки в котел должен быть ниже радиаторов минимум на 0,5 метра.

Закрытая система с естественным движением теплоносителя

В отличие от открытой, здесь необходимо установить мембранный бак на обратном трубопроводе. Для эффективного функционирования его размер должен превышать на 10 % объем теплоносителя в целом по системе.

Для возможности сброса излишнего давления из трубопроводов (более 2 атм.) следует установить предохранительный клапан, подключив его к канализации.

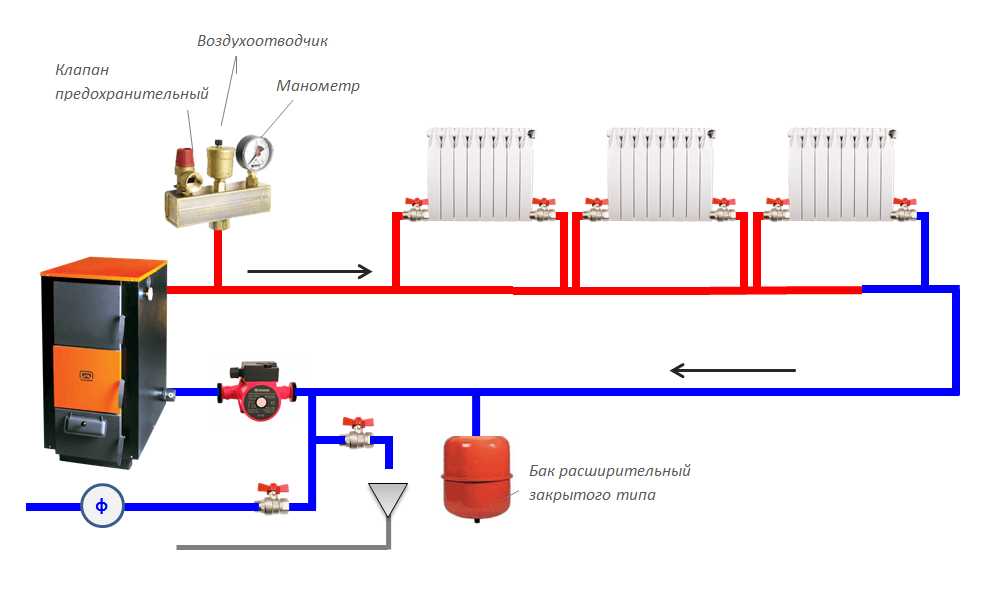

Система с принудительной циркуляцией

Система с принудительной циркуляцией отличается тем, что имеет в своем составе насос. Это обеспечивает равномерность температуры на всех участках. Кроме того, применение циркуляционного оборудования позволяет минимизировать уклоны трубопроводов.

Для сохранения работоспособности отопления в случаях посадки напряжения или поломки насосов необходимо предусматривать обводные линии в обход оборудования. Циркуляционный насос устанавливается на обратке из соображений безопасности, а также повышения степени надежности и долговечности работы.

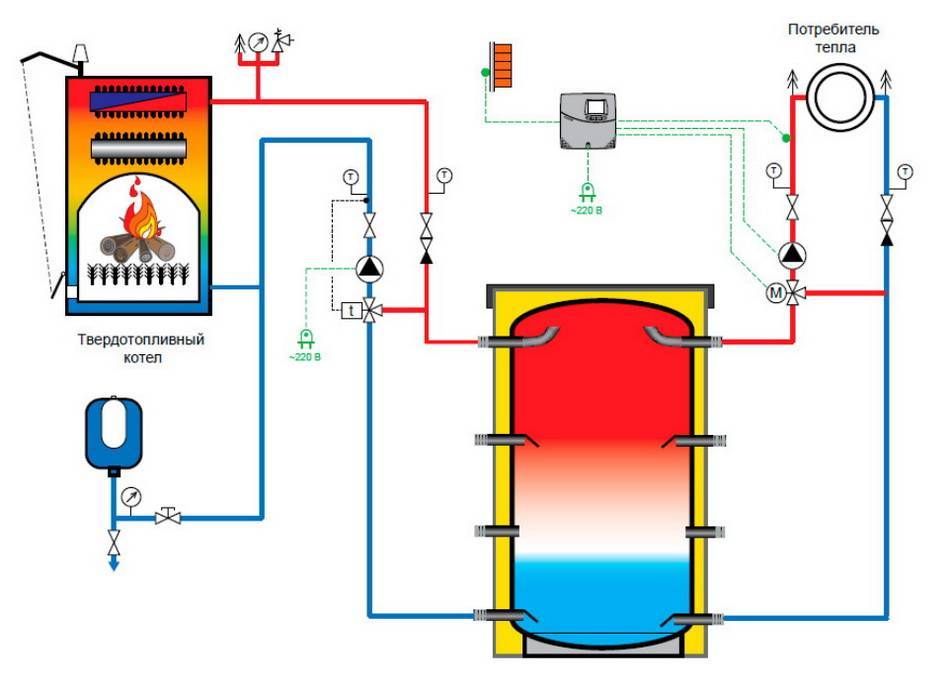

Схема с буферной емкостью

Схема обвязки твердотопливного котла отопления с теплоаккумулятором применяется для поддержания постоянной температуры в системе (ТТК плохо управляются, требуя неустанного контроля за количеством топлива и тягой) и во избежание закипания рабочей жидкости.

Теплоаккумулятор представляет собой герметично выполненный бак, установленный между котлом и потребителем. Принцип работы устройства заключается в том, чтобы аккумулировать избыток тепла в собственном объеме, отдавая его в систему при необходимости.

Температура теплоносителя регулируется посредством узла смешения, представляющего собой трехходовой клапан с датчиком температуры.

Обвязка с трехходовым клапаном

Для дополнительной защиты отопительного котла от перегрева предусматривается контур для аварийной подачи холодной воды в теплообменник либо в установленный внутри оборудования специальный змеевик.

Работа данного узла осуществляется благодаря оборудованию трехходовым вентилем и датчиком температуры внутри теплообменного аппарата. Сброс нагретой воды происходит в канализацию.

С установкой бойлера косвенного нагрева

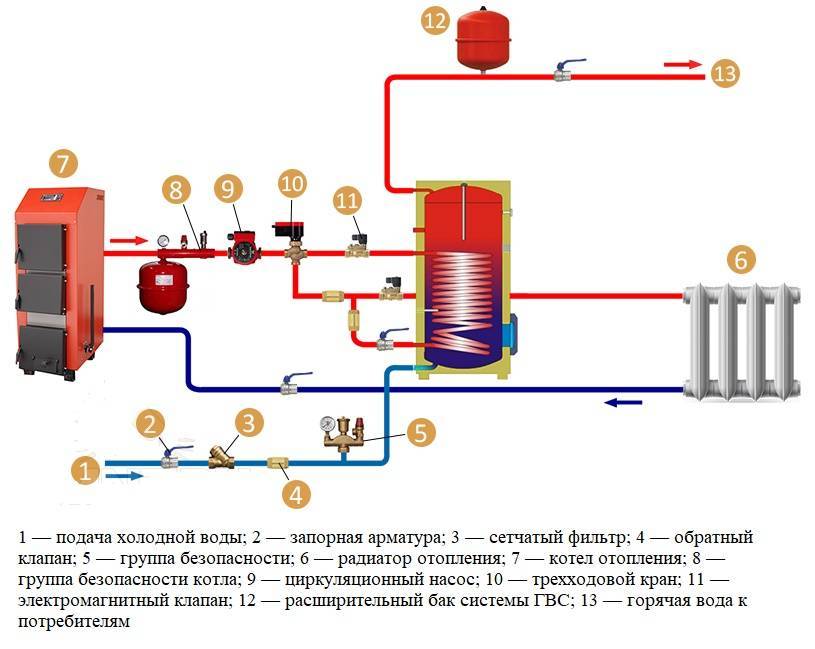

Обвязка твердотопливного котла с бойлером косвенного нагрева подходит для любой схемы подключения. Бойлер служит для нагрева холодной воды в целях горячего водоснабжения.

Подключение водонагревателя к системе происходит параллельно со всеми приборами, использующими горячую воду

Здесь важно помнить, что для увеличения эффективности его работы, следует предусмотреть трехходовой кран, перекрывающий отвод воды из агрегата, если та еще не нагрелась

Коллекторная схема

Коллекторы служат для одновременного параллельного подключения нескольких веток отопления. Например, при подсоединении к одному агрегату теплого пола, радиаторов отопления на нескольких этажах (для каждого отдельная ветка) и т. д.

Несмотря на очевидное усложнение, использование коллекторов (гребенок) открывает широкие возможности для регулировки системы, повышения эффективности и надежности.

Видео. Подключение твердотопливного котла к дымоходу.

1. Устанавливаем группу безопасности. Основной задачей этой группы является сбрасывание давления в сети при его критическом росте. Группа безопасности монтируется прямо на выходе подающего патрубка. Нормальным давлением считает 2,9-3 Бар. При его превышении, должен сработать предохранительный клапан. Кроме него система безопасности включает манометр, служащий для контроля давления и воздухоотводчик.

Этап 4. Подключаем котел к системе отопления.

1. Согласно нормативам СНиПа, необходимо перед запуском котла провести гидравлический тест под давлением с выдержкой 24 часа.

Для этого откройте запорную арматуру, все краны и подключите воду. Поднимите регулировочным вентилем давление до 1,3 атм. Это испытание должно вам продемонстрировать отсутствие протечек

Особенно обращайте внимание на резьбовые и сварные соединения

1. Разжигаем котел.

Чтобы поджечь дрова или торф, необходимо положить в камеру щепки или бумагу. Растопив котел, плотно закройте все дверцы. После того как появилось устойчивое пламя, можно открыть дверцу и загрузить основное количество дров. Ни в коем случае не применяйте для розжига горючую жидкость.

Первая растопка котла

1. При первом тестовом запуске, может присутствовать неприятный химический запуск. Это может быть связано с тем, что прогорают остатки заводского масла. Вскоре посторонние запахи уйдут.

Если вы все правильно подключили, то давление в течение тестового периода не должно упасть и, соответственно, нигде не должно быть протечек. Теперь можно запускать котел в эксплуатацию. Если же в процессе тестового периода были выявлены какие-то неполадки, то следует отключить котел от системы, дождаться полного его остывания и приступить к устранению погрешностей.

При правильном монтаже и подключении котла, вы достаточно быстро оцените его высокую производительность и экономичность, что позволит поддерживать комфортный микроклимат в доме. А видео-инструкция поможет вам учесть все необходимые нюансы монтажа котла.

Простые схемы

Рис.1 Схема обвязки котла в открытой системе с естественной циркуляцией

Наиболее простой является схема обвязки твердотопливного котла для одноконтурной системы отопления с естественной (гравитационной) циркуляцией теплоносителя. Как правило, в таких системах используются металлические (чаще всего – стальные) трубы относительно большого диаметра, соответствующего диаметру выходного и входного патрубков котла. Лучше всего, если их диаметр будет одинаков. Это позволит, наряду с другими факторами, снизить гидравлическое сопротивление и создать лучшие условия для естественной циркуляции. Такие схемы отличаются максимальной простотой и в обвязке котла необходимо стараться избегать лишних элементов, в той или иной мере препятствующих естественному движению теплоносителя. Поэтому, необходимо по минимуму использовать запорную или регулирующую арматуру и только в местах, где без нее обойтись нельзя. Также, нежелательно присутствие в контуре такой системы различных фильтров. Чаще всего такие системы являются открытыми. Расширительный бак в них выполняет функцию создания избыточного давления и отвода воздуха, поэтому устанавливается в наиболее высокой точке, на максимально возможной высоте ( под потолком или на чердаке).

На рис. 1 : 1 — котел; 2 — дымовая труба; 3 — подающая труба (диаметр 40-50 мм); 4 — «обратка» (диаметр 40-50 мм); 5 — труба (1/2); 6 — расширительный бак открытого типа.

В системах с комбинированной циркуляцией

Рис.2 Схема обвязки для открытой системы с комбинированной циркуляцией

Более сложной является схема для системы с комбинированной (совмещенной) циркуляцией, так как она уже предусматривает наличие в ней специального циркуляционного насоса, а также необходимых элементов его обвязки (байпаса, запорной арматуры, фильтра механической очистки, воздушного клапана). Байпас с циркуляционным насосом может быть установлен, как на подающей трубе, так и на «обратке», в зависимости от наличия места для монтажа и удобства дальнейшего обслуживания.

Воздушный клапан включается в состав байпаса в том случае, если он устанавливается на горизонтальном участке трубы и в конструкции самого насоса не предусмотрена возможность стравливания воздуха.

В случае отсутствия электроэнергии, кран на прямой трубе байпаса открывается и система работает с естественной циркуляцией. Вместо крана в этом месте иногда устанавливают клапан, открывающийся автоматически, при отсутствии электричества.

На рис. 2: 1 — котел; 2 — дымовая труба; 3 — подающая труба; 4 — «обратка»; 5 — труба 1/2″; 6 — расширительный бак; 7 — запорная арматура; 8 — циркуляционный насос; 9 — фильтр; 10, 11 — возможные места расположения байпаса на «обратке» или подающей магистрали.

Если система отопления является закрытой, то в нее вместо обычного открытого расширительного бака устанавливается герметичный мембранный. Это позволяет обеспечивать заданное избыточное давление ( обычно оно составляет около 1,5 бар (0,15 МПа). Кроме того, такая схема должна обязательно включать блок безопасности (предохранительный клапан, манометр, воздушный клапан).

В этом случае необходимо помнить о таких особенностях твердотопливных генераторов тепла, как большая инерционность и сложность быстрого регулирования температуры горения топлива, а значит и теплоносителя. Поэтому при обвязке такого котла полипропиленом, необходимо помнить, что выходящая из него подающая труба должна быть металлической на расстоянии не менее 1,5 м или до первого разветвления. «Обратка» может быть полностью пластиковой, так как в ней температура жидкости редко превышает 70-80 °С. Но внутренний диаметр ее должен соответствовать внутреннему диаметру металлической подающей трубы.

Выводы и полезное видео по теме

Синхронизация работы и отключения котлов в параллельной установке:

Установка 2 котлов отопления, газового и электрического, мудрое решение для усиления мощности отопительного оборудования, а также для резервного обогрева здания. Параллельная установка агрегатов не настолько сложна, как может показаться вначале.

Главное, грамотно подобрать схему обустройства и рассчитать верно суммарную или резервную мощность оборудования. Если вы не уверены в своих силах и не можете справиться самостоятельно, лучше всего обратитесь к сантехникам. Они помогут вам быстро и качественно установить систему для надежного и комфортного теплоснабжения вашего дома.
