Способы переноса выключателя без штробления стен

Советы и рекомендации

Скрутка жил производится при условии снятия 3 см изоляции с обеих сторон.
Зачистка контактов мелкозернистой бумагой (наждачка) обязательно для лучшего сцепления контактов.
Если производится скрутка, а не соединение с помощью специальных устройств, готовую конструкцию лучше припаять свинцово-оловянной смесью.
Всегда рассчитывать степень нагрузки на проводку, и выбирать кабель нужного сечения. Не стоит перестраховываться, покупая сечение большего значения, это также небезопасно.
Излишки кабеля лучше обрезать, остальную часть скрутить и спрятать в распределительной коробке.

Способы переноса

Способов переноса существует несколько, в зависимости от способа соединения и монтажа можно выделить следующие:

Применение шлейфа. Данный метод является самым простым: от старой точки включения прокладывается перемычка к новой. Однако, этот способ имеет недостатки:
- провод прокладывается горизонтально, появляется опасность повреждения при дальнейших работах в стене;
- если ломается старый, новый выключатель становится неработоспособным.

Обратите внимание! Для корректной работы нового выключателя при данном способе переноса необходимо, чтобы второй, старый выключатель был все время в режиме ВКЛ

Удлинение провода. Данный способ надежнее, но он более трудоемкий. Чтобы перенести выключатель таким методом, нужно:
- демонтировать старое устройство;
- проверить провода на напряжение;
- сделать штробу до места монтажа;
- соединить провода;
- на месте старого поставить распределительную коробку;
- проложить кабель, собрать новый выключатель.

Важно! В старых домах часто встречаются алюминиевые провода, во избежание некорректной работы и возникновения короткого замыкания, не нужно присоединять к ним медный провод. Придется либо менять всю проводку, либо монтировать такой же алюминиевый провод

Вывод новой линии. Этот способ подключения является самым надежным. Процесс похож на удлинение провода, только начальной точкой будет выступать не старый выключатель, а распредкоробка. Нужно также сделать штробу в стене, провести и подсоединить провод к выключателю, соединить провода в коробке.
Случается, что нужно перенести выключатель, не повредив стену. Процесс переноса будет проходить по описанию выше, но вместо штробы провод укладывают в кабель-канал или плинтус, где есть отверстия для проводки. Необходимо будет также приобрести накладной выключатель (встраиваемый не подойдет).

Любая незнакомая работа сначала кажется трудновыполнимой, но если тщательно изучить последовательность действий, подготовиться теоретически, практически, изучить технику безопасности — с работами по электромонтажу сможет справиться даже человек без специальных навыков.

Наружный метод электропроводки

Очевидно, что можно провести провода к новому переключателю по поверхности стены, но появляется сразу несколько сомнений:

Вопрос о безопасности.
Эстетический вид такого метода.

Беспокоиться не о чем. Можно задекорировать и обезопасить наружную проводку 3 разными методами. При этом внутренности будут везде одинаковые, вне зависимости от того внутри провода или снаружи. Для стандартного переключателя из двух клавиш используется кабель из трёх жил.

Кабель-канал

В данной ситуации провода прячут под ПВХ профиль, который и называют в последствии кабель-каналом. Чтобы соорудить подобное, надо, используя саморезы и дюбели, закрепить основание профиля формы П к стене

Важно учитывать, что должна быть несущая стена. В завершение внутрь протягивают проводку и закрывают канал крышкой

На мировом строительном рынке можно множество видов материала. Они различаются как по цвету, так и по форме и размеру. Самыми популярными считаются одноцветные, белые и под деревянный интерьер.

При этом маршрут можно выбрать один из двух: по потолку или по полу. То есть кабель-канал доводят до места где поверхности пересекаются и дальше прячут провода под плинтуса.

Декоративная проводка

Существует множество видов декоративных проводов. Они сразу продаются в безопасной оболочке и можно подобрать внешний образ под свой интерьер.

Яркий пример подобной идеи – ретро. Создаются керамические изоляторы. На них наматывают готовые декоративные провода. Другой способ – крепить их на скобы.

ПВХ гофре или трубы

Похожий метод на первый. На стену крепятся специальные клипсы, а затем на них устанавливается ПВХ гофре или электрическая труба, в которой уже протянуты провода. Оптимальный маршрут такой же, как и с кабелем.

На самом деле для декорации можно использовать даже самые неординарные методы. Например, металлические трубы. Главное, чтобы сохранялся эстетический вид и обеспечивалась полная безопасность проводов.

Дистанционное управление

Когда не хочется ни штробить, ни прокладывать трубы/профиль, может помочь дистанционное управление (ДУ) источниками света. Это поможет в самое короткое время перенести выключатель в любое подходящее место в доме.

Сейчас разные производители выпускают широкий выбор систем дистанционного управления. Самый простой пример – пульт, но можно выбрать и многофункциональную модель с радио переключателем.

Их преимущество в том, что они не требуют тяжёлого монтирования и строительных навыков. Есть и недостатки. В основном это регулярная замена батареек и высокая стоимость, в сравнение с наружными вариантами.

Если возможности и желание есть, то рекомендуется следовать простому алгоритму:

Демонтировать или просто отключить старый переключатель. Для этого необходимо замкнуть контакт проводов.
На источник света установить, как можно незаметней небольшой блок управления. Соединить его со светильником или люстрой.
Следуя инструкциям из упаковки прибора, запрограммировать систему ДУ.

После установки можно управлять светом дистанционно. Если где-то что-то пошло не так, можно обратиться по телефону в техническую поддержку либо вызвать мастера по настройке.

Системы ДУ позволяют настроить режим работы, таймера, яркости и другие функции.

Как опустить вниз выключатель

Статья в виде инструкции монтажу нового выключателя. Как опустить вниз выключатель самостоятельно. Как сделать штробы под проводку.

Еще некоторое время назад выключатели устанавливали довольно высоко. Что было вполне оправдано, если в доме были маленькие дети. Однако со временем многие дизайнеры осознали (или это пришло к нам с Европы), что это неудобно. Оказалось, что наиболее оптимальным местом для выключателя будет расстояние на уровне опущенной руки. Тем самым, чтобы включить или выключить свет в комнате, не нужно поднимать руку вверх.

Наверное, это не слишком большое усовершенствование, но так называемые «евростандарты» стали сегодня крайне популярными, поэтому многие домовладельцы хотят уделять внимание даже таким мелочам. Как бы там ни было, а опустить вниз выключатель вполне реально даже своими силами

Самое главное помнить, что халатно обращаться с электричеством всегда себе дороже. Впрочем, этот факт является общеизвестным и секретом не является.

Качественная разметка

Итак, для начала стоит сделать качественную разметку. Разметка в данном случае будет простейшая, но она позволить увидеть все воочию и не совершить каких-то ошибок. Разметка должна состоять из линии, которая символизирует собой электрический провод и круг, который обозначает новую коробку под выключатель.

Конечно же, провода не стоит пускать поверх стены. Во-первых, висящие провода далеко не добавят помещению эстетических факторов, во-вторых, при переклейке обоев, например, они будут очень мешать. Соответственно, придется сделать паз (штробы) в штукатурке, куда будет заправляться провод.

Демонтаж старого выключателя

Начать работу стоит с демонтажа старого выключателя. Сначала отверткой поддевается уплотнитель и убирается в сторону, после этого снимаются кнопки, за которыми спрятаны небольшие винты, прижимающие выключатель к стенкам коробки. Если их ослабить, выключатель можно вынуть и с обратной стороны на нем найти клеммы, зажимающие электрические провода. Клеммы раскручиваются, и демонтаж на этом можно считать законченным.

Разумеется, все это надо делать с отключенным электричеством. После того как выключатель будет отсоединен от проводов, провода можно нарастить.

Нужно помнить, что наращивать провод можно только таким же проводом, который идентичен по сечению и материалу. Например, ни в коем случае нельзя к медному проводу добавлять алюминиевый провод или наоборот.

Провода хорошо запаивают и тщательным образом изолируют. После этого приступают к установке нового выключателя.

Конечно, под провода можно сделать канал и вручную с помощью молотка и зубила, но проще всего использовать болгарку с подходящим кругом. Работать данным инструментом – удовольствие, а канал получается по-настоящему аккуратным. Провод закладывают в этот канал и закрывают раствором.

Рапределительная коробка

Что касается коробки, то под нее сначала нужно проделать отверстие в стене. Для этого как нельзя лучше подойдет электрическая дрель с насадкой – «коронка». Коронка похожа на обрезок трубы с заточенными зубьями. С помощью такого инструмента не сложно вырезать в стене отверстие практически любого диаметра, в том числе и под коробку для выключателя.

Посоветовал бы присмотреться к настоящим «европейским» выключателям, bticino которые отличаются не только высоким качеством, но очень красивы, обладают привлекательным дизайном. Остальная часть работы состоит в монтаже и подключении нового выключателя.

Это крайне просто. Нужно всего лишь выполнить все те же самые действия, что и при демонтаже, но в обратном порядке. Сначала в коробку заправляют провода и подключают их к клеммам, далее выключатель зажимается «лапками» в коробке, после чего ставится декоративная защитная панель, кнопки и в самом конце уплотняющая рамочка.

Гофрорукава

Сейчас, наверное, проще наткнуться на такую гофрированную трубку, чем увидеть электропровод в чистом виде. И не с проста. Главная задача такого рукава – обеспечить дополнительную защиту провода от механических повреждений, а также (здесь это встречается гораздо чаще) защитить как провод от электромагнитного воздействия возможных окружающих излучателей, так и избавить помещение от наведенного электромагнитного поля, вызываемого прохождением переменного тока через провод.

Хоть гофротруба и стандартизует все провода (что тонкие, что толстые и разноцветные) под один формат, но инструмент дизайна из нее неважный. Она совершенно не приспособлена держать форму, и располагаться параллельно полу она будет в двух случаях:

если она закреплена на потолке;
и если она крепится к полу.

Поэтому случаи, когда используется гофротруба носят скорее, технологическое обоснование: нужно собрать провода в один пучок. Т.е. проводов в этом случае слишком много, что они нуждаются в подобном структурировании – это явно не формат квартиры.

Недостатком такой трубы является и невозможность визуального контроля проводки по всей длине. Да и вообще, крайне сложно будет осмотреть какой-либо значимый ее участок без повреждения гофры.

Опасные моменты

Техника безопасности написана не просто так, а для нашей безопасности. Слишком велика цена безответственности в делах электрики. За неимением опыта и навыков, новички часто допускают опасные и даже смертельные действия при переноске нового месторасположения электроточки:

Скручивают провода без изоляции и не сгибая, а просто обивая несколько раз около друг друга.
Соединяют медь и алюминий без переходников.
Монтируют кабеля разного сечения, не рассчитав степень нагрузки на сеть.
Производят работы без отключения тока.
Не тестируют ток в кабеле.

Все указанные детали являются опасными моментами, которые способны нанести непоправимый вред, как здоровью человека, так и зданию. Короткое замыкание или отсутствие контакта, и, как итог – неработающий выключатель, — самое безобидное, что может случиться.

Комфорт в доме – это ряд факторов, среди которых как внешний вид помещения, так и функциональное оснащение. Если для комфорта не хватает нового выключателя около телевизора или у основания кровати, производят перенос электроточки. Методов такого процесса несколько, у каждого свои особенности, преимущества и недостатки.

Использование дистанционного выключателя света

Наиболее эффективным и простым способом перенести выключатель света совсем без штробления, буквально за 10 минут, практически в любую удобную точку квартиры или комнаты, а кроме того, если потребуется, изменить схему управления – это использование дистанционного выключателя света.

В настоящее время существует масса различных вариантов систем дистанционного управления освещением – от простого пульта, до сложных многорежимных систем с радио выключателем, идентичным обычному.

Главный их недостаток — это стоимость самих комплектов, которая, если использовать продвинутые модели, окажется несколько большей, что монтаж наружной проводки, кроме того, некоторые неудобства вызывает необходимость раз в несколько лет менять батарейки у пульта или дистанционного выключателя.

В остальном же, использование комплектов дистанционного управления освещением, самый лучший вариант, если вам требуется перенести выключатель без штробления и даже вообще, без каких-то сложностей. Смотрите сами, как это легко делается:

1. Замыкается контакт в старом выключателе, который необходимо перенести. Можно это сделать физически – соединив провода, а можно просто включив клавишу.

2. В место установки светильника, в данном случае люстры, ставится миниатюрный блок управления и подключается к люстре. Если у вас нет ниши в этом месте, как у нас, он прячется в основании люстры.

3. Программируется и устанавливается нужном месте дистанционный выключатель, часто просто приклеивается на двухсторонний скотч к стене.

4. ВСЁ. На этом монтаж завершен, вы сразу же можете пользоваться выключателем. Кроме того, вы можете сделать несколько выключателей на эту люстру или изменить режим её работы и многое другое, в зависимости от модели комплекта и его возможностей.

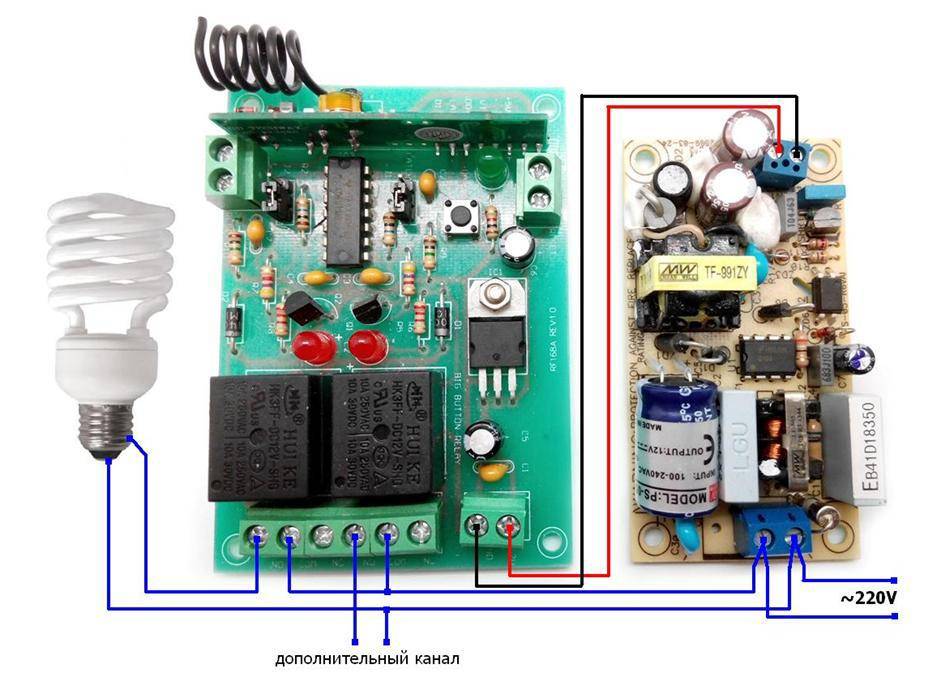

Подробнее, о подключении двухрежимного комплекта дистанционного управлением, вы можете узнать ЗДЕСЬ. Там как раз и описан способ переноса выключателя, с подробной пошаговой инструкцией действий, схемой подключения и всем, что необходимо для успешного монтажа.

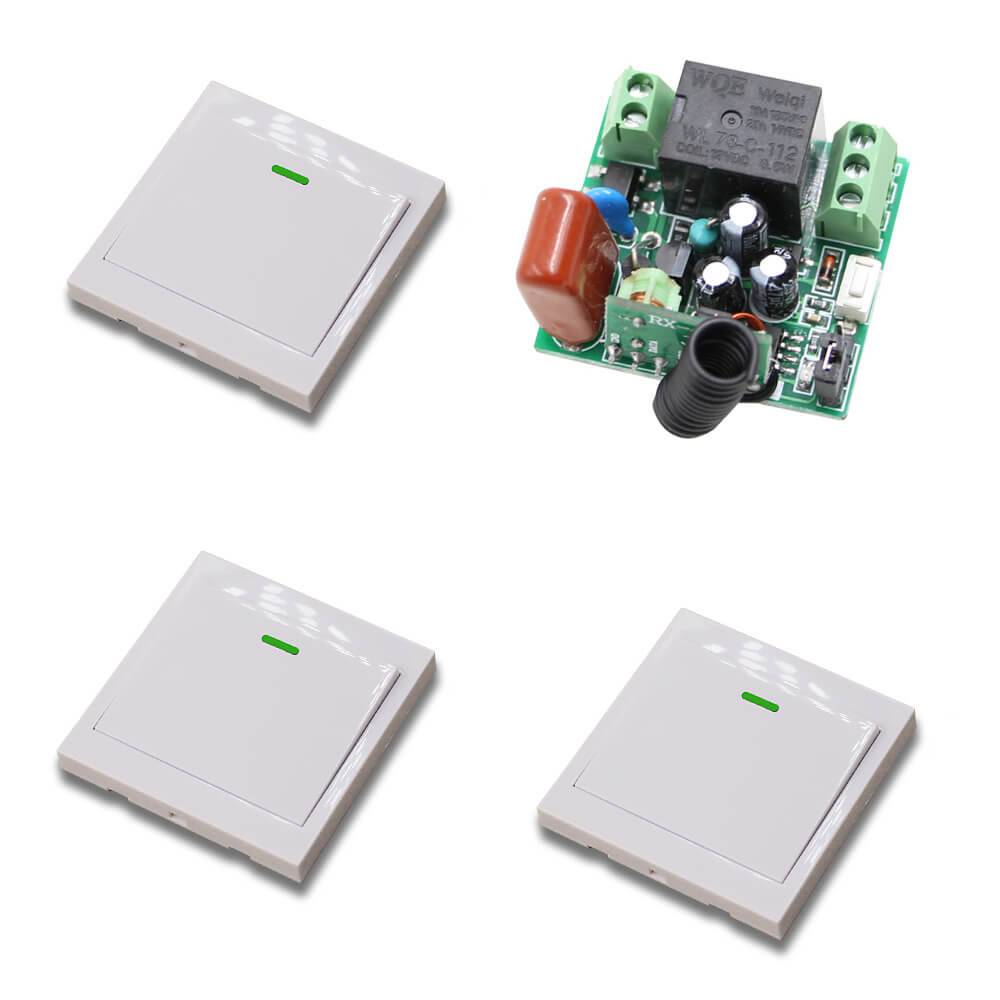

Установка дистанционного выключателя

Это просто находка для современного дизайнера, ведь их можно установить где угодно, даже в шкафу. При этом не понадобится штробить стены и делать ремонт.

Дистанционный выключатель состоит из:

приемника, который крепится как можно ближе к объекту включения/выключения или внутрь его, если позволяет конструкция;
выключателя (передатчика), который может быть выполнен в разных вариантах.

Провода необходимо подвести только к приемнику, сигнал на выключатель будет передаваться при помощи инфракрасного импульса или радиоволн. Выключатели бывают нескольких видов:

сенсорные — работают от прикосновения;
управляемые по wi-fi или с помощью радиоволн;
многоканальные — можно одновременно подключить несколько передатчиков и управлять несколькими устройствами;
с задержкой — выключают люстру не сразу, а спустя какое-то время, чтобы, например, человек успел дойти до кровати.

Расстояние от передатчика до выключателя варьируется в зависимости от типа устройства и составляет 20-25 метров.

Управление светом происходит с помощью:

прикосновения к сенсорной панели выключателя;
нажатия на кнопку на механических устройствах;
с пульта дистанционного управления.

Дистанционные выключатели, пожалуй, наилучшее решение проблемы маскировки проводов.

Опасные моменты

Скручивают провода без изоляции и не сгибая, а просто обивая несколько раз около друг друга.
Соединяют медь и алюминий без переходников.
Монтируют кабеля разного сечения, не рассчитав степень нагрузки на сеть.
Производят работы без отключения тока.
Не тестируют ток в кабеле.

Все указанные детали являются опасными моментами, которые способны нанести непоправимый вред, как здоровью человека, так и зданию. Короткое замыкание или отсутствие контакта, и, как итог – неработающий выключатель, – самое безобидное, что может случиться.

Причины переноса

Может быть множество причин, почему возникла необходимость перенести выключатель или розетку. Например, если есть маленькие дети, то, чтобы они могли самостоятельно выключать/включать свет, стоит опустить его ниже. Или, например, если вы решили произвести перестановку мебели. В результате этого один из выключателей оказался закрытым. Нередко можно увидеть такую картину, когда выключатель находится за шкафом и добираться к нему приходится с трудом. Причина может быть вызвана желанием сделать свою жизнь более комфортной. К примеру, вы любите читать книжку перед сном, и, чтобы выключить свет, приходится вставать. Чтобы этого не случалось, необходимо также перенести выключатель.

Также желание перенести выключатель может быть вызвано ремонтными работами. Особенно если вы решили поменять проводку или же опустить выключатели и розетки по европейскому стандарту. Во всех этих случаях дело касается работы с электричеством. Поэтому рассмотрим несколько способов, как реализовать поставленную задачу.

Возможные причины переноса

Причин необходимости переноса выключателя существует множество. Связаны они с неудобствами при включении/выключении света из-за неудачного местоположения. Наиболее распространенные причины следующие:

Выключатель расположен слишком высоко/слишком низко. В квартирах со старой планировкой они установлены по советским стандартам, на высоте 160 см от пола. Когда в квартире есть маленькие дети, включение и выключение света может вызвать затруднения. Выход — установить выключатель по европейскому стандарту — 90 см от пола.
Перестановка мебели. Бывает, при перестановке мебели шкаф или диван затрудняют доступ к включателю, в этом случае его придется переносить в новое место.
Непрактичное местоположение — выключатели расположены в неудобных местах. Бывает так: чтобы включить свет в прихожей, приходится пройти почти до конца коридора. С улицы, в темноте, в обуви это делать неудобно. Данная проблема имеет два решения: перенести старый включатель или поставить дополнительный (при правильном монтаже можно пользоваться обоими выключателями).

Это интересно: Подключение электричества к дому самостоятельно своими руками: Инструкция

Подготовительный этап

Многие люди просто боятся приниматься за процесс переноса выключателя – нужно будет запастись специфическим инструментом, сделать прорези/углубления (штробы) в стене, снять старую проводку и установить новую, затем оштукатурить поврежденный участок поверхности… В общем, кажется, что проблем много. А вот специалисты утверждают, что даже не самый опытный строитель-ремонтник вполне справится с рассматриваемым процессом самостоятельно — главное все делать внимательно, аккуратно и поэтапно. С чего начать?

Сначала нужно подготовить весь необходимый инструмент:

Штроборез – он напоминает миниатюрную циркулярную пилу, а внешне идентичен болгарке. Если такого специфического инструмента не нашлось, то можно обойтись ударной дрелью или перфоратором.
Коронка по бетону. Это приспособление вряд ли нужно на каждый день, поэтому приобретать самый дорогой экземпляр не нужно.
Три отвертки. Обязательно запаситесь одной крестообразной отверткой и двумя с плоскими жалами (одно пусть будет узким, а второе – широким).
Монтажный нож, кусачки или пассатижи. Что-то из перечисленного понадобится для разделки кабелей. Кстати, в магазине можно приобрести и специальный инструмент для проведения такого типа работ, но разве стоит тратить деньги ради использования покупки 1-2 раза в год?

Нужно запомнить один нюанс – если в доме/квартире проложен алюминиевый кабель, то не нужно приобретать медный. Такое сочетание разных металлов приведет к разрушению контакта между ними – короткое замыкание и все последующие неприятности в связи с этим явлением гарантированы. Еще один важный момент – соединяемые провода должны иметь одно сечение, потому что в противном случае придется использовать зажимные клеммы или сварку/пайку проводов.

Запомните: если в стенах заложена проводка алюминиевая, то приобретать нужно алюминиевый кабель сечением 2,5. Если же проводка сделана из медного кабеля, то приобретаем провода из этого же материала сечением 1,5.

Кроме всего указанного, в работе понадобится фонарик. Дело в том, что перенос выключателя всегда сопровождается обесточиванием всей квартиры или дома – возможность поработать в темноте вряд ли кого-то вдохновит.

Вывод новой линии

Один из самых безопасных методов переноса выключателя или розетки, это вывод новой линии от распределительной коробки. Для этого потребуется потратить больше сил и времени. Однако в таком случае вы сможете перенести точку даже на противоположную стену. Процесс происходит по похожему сценарию.

Отключаете электричество в квартире. От коробки изготавливаете штробу к новой точке. Желательно проводить новый кабель под потолком и в горизонтальном положении и опустить его вертикально, непосредственно под выключатель. Дальше устанавливаете выключатель, к которому подсоединяется провод. Провод же следует завести в коробку. В штробе его необходимо замазать алебастром или другой смесью. В завершение остается подключить новый провод, идущий от выключателя в коробке. Для этого можно пригласить электрика, если вам незнакома работа с электричеством.

Весь процесс достаточно прост и не требует наличия особых навыков. В зависимости от доступного инструмента и материала, всю работу можно выполнить за несколько часов.

В принципе, каждому вполне по силам осуществить перенос выключателя на новое место. Для этого не потребуется досконального знания всех премудростей электромонтажных работ. Впрочем, если нет под рукой нужного оборудования, то, вероятно, приобретать его ради выполнения разовой работы и не стоит. Можно значительно дешевле заказать выполнение работ профессиональными электриками. Кроме того, это будет служить гарантией максимально высокого качества всех проведенных работ.
