4 способа соединить алюминиевые провода

.

  • Преимущества: не требуется никаких специальных приспособлений за исключением изоленты, при грамотном подходе можно достичь высокого уровня надежности и пожалуй, все…
  • Недостатки: запрещено так делать по ПУЭ
    , невысокая надежность при использовании на больших нагрузках, процесс сращивания проводов очень трудоемкий, невозможно качественно соединить однопроволочные и многопроволочные провода, нельзя соединять медь и алюминий (хотя если очень хочется, то можно, но, чур, я вам ничего не говорил), при количестве проводов больше двух трудоемкость повышается еще больше, требуется очень плотная скрутка, которую не всегда получается выполнить, поэтому приходится зачищать большой отрезок провода, чтобы компенсировать ненадежность контакта.

Используем клеммные колодки

Если у алюминиевых проводов незначительная нагрузка по току, то их можно соединять между собой при помощи клеммных колодок. Несмотря на то, что внешний вид таких изделий может сильно отличаться, принцип их работы один и тот же.

Корпус у колодок делается из пластика либо карболита. В нем расположены трубки с толстыми стенками, изготовленными из латуни. По бокам находятся резьбовые отверстия. В противоположные концы заводят соединяемые провода, которые закрепляют с помощью винтов. Необходимо отметить, что в одну латунную трубку разрешается вставлять столько проводов, сколько туда поместится.

Это не слишком надежное соединение по сравнению с пайкой, однако на монтажные работы тратится в несколько раз меньше времени. Помимо соединения проводников, изготовленных из одного материала, в клеммных колодках допустимо использовать разные провода.

Методы соединения алюминиевых проводов

Существует несколько способов соединения:

  1. Скрутка. Большинство электриков соединяют алюминиевые провода исключительно методом скручивания, считая такой вариант наиболее надежным и безопасным, но это не так. Не все кабели в помещении могут быть соединены подобным образом, потому что часто приходиться состыковывать между собой электрические шнуры, состоящие из разных материалов и имеющие различное сечение. Практика показывает, что подобный способ соединения проводов отличается низкой степенью ненадежности и большой пожароопасностью. В то время, когда этот метод был особенно популярен, еще не существовало такого количества бытовой техники, потребляющей много энергии (ноутбуки, компьютеры, системы кондиционирования воздуха, стиральные и посудомоечные машины и т. д.). Одновременное использование энергоемких приборов существенно увеличивает нагрузку на электрическую сеть. Такого «перегруза» алюминиевые провода с малым сечением не в состоянии выдержать. Именно по этой причине на сегодняшний день метод скрутки является неактуальным.
  2. Пайка. Принято считать, что это наиболее безопасный метод соединения алюминиевых проводов. Для его осуществления требуется залудить концы алюминиевых проводов. С этой целью обрабатываемую часть провода нужно густо смазать канифолью и положить на шлифовальную бумагу (шкурку). Затем, при помощи горячего паяльника, концы проводов необходимо плотно прижать к шлифовальной шкурке, постепенно добавляя канифоль.
  3. Сварка. Этот метод достаточно сложен и требует определенных теоретических и практических знаний и навыков. Именно поэтому сваркой должны заниматься только опытные специалисты по сварочным работам.
  4. Использование контактных зажимов. Этот способ лучше всего подходит для соединения алюминиевых проводов в домашних условиях. Чтобы правильно соединить провода между собой при помощи этого метода нужно счисть изоляцию с концов жилы примерно на 20 мм. После этого необходимо зачистить основания металла с помощью наждачной бумаги мелкой зернистости, на которую ранее был нанесен тонкий слой вазелина. Оголенной части провода потребуется придать округлую форму. Диаметр этой окружности должен быть сходным с диаметром движителя зажимной клеммы. Образовавшаяся окружность надевается на движитель и затягивается.

Использование втычных зажимов позволяет не придавать проводам округлую форму. Концы проводов/жил необходимо воткнуть в контактный зажим и затянуть с помощью винта. Использование пружинных зажимов способствует созданию стабильного электрического контакта за счет надежной фиксации жилы к блокировочному корпусу.

Соединение с медными проводами можно выполнить с помощью контактных клемм или применить метод пайки.

Важно учитывать следующие моменты:

  • Чтобы самостоятельно соединить 2 провода из разных металлов, лучше всего воспользоваться контактными зажимами, потому что остальные методы являются более сложными и требуют определенной квалификации.
  • После того, как работы по соединению проводов будут завершены, кабели необходимо заизолировать и поместить в специальные распределительные коробки.

Предлагаем вам познакомиться еще с рядом статей, основной темой которых является работа с электропроводом:

  • Как зачистить провод.
  • Как соединить провода в распределительной коробке.
  • Как определить сечение провода.
  • Скрытая проводка своими руками.
  • Проводка в доме своими руками.
  • Замена электропроводки своими руками.

Выполняем соединение с помощью клеммной колодки

Пример соединения медных и алюминиевых проводников

Все большую популярность набирает метод соединения проводников специальными клеммными колодками. По надежности этот вариант проигрывает предыдущему, но и свои плюсы у него тоже имеются.

СОединение проводов

Клеммы дают возможность соединять провода максимально быстро, просто и качественно. При этом не надо ни формировать колечки, ни изолировать соединения – колодки сконструированы так, что вероятность соприкосновения оголенных частей кабелей исключается.

Клеммная коробка

Соединение выполняем следующим образом.

Первый шаг. Счищаем изоляцию с соединяемых концов проводов примерно на 0,5 см.

Второй шаг. Вставляем кабели в клеммную колодку и зажимаем винтом. Затягиваем его с небольшим усилием – алюминий является достаточно мягким и хрупким металлом, так что лишняя механическая нагрузка ему не нужна.

Клеммные колодки очень часто применяются при подключении осветительных приборов к проводам из алюминия. Многократные скрутки приводят к быстрому излому подобных проводников, в результате чего от их длины практически ничего не остается. В таких ситуациях и пригодится колодка, ведь для соединения с ее помощью достаточно всего лишь сантиметровой длины кабеля.

Также клеммы очень хорошо подходят для соединения сломанных кабелей, проложенных в стене, когда прокладка новой проводки является нецелесообразной, а оставшейся длины проводников недостаточно для выполнения соединений другими методами.

Важное замечание! Колодки можно заштукатуривать только при условии их установки в распределительной коробке. Клеммная коробка

Клеммная коробка

Делаем неразъемное соединение проводов

Главным отличием этого варианта от рассмотренного ранее резьбового метода является отсутствие возможности разборки соединения без разрушения проводов. Помимо этого, придется купить или взять в аренду специальное приспособление – заклепочник.

Собственно, провода соединяются с помощью заклепок. Прочность, доступная стоимость, простота и высокая скорость выполнения работы – вот главные преимущества неразъемного соединения.

Заклепочник работает по предельно простому принципу: стальной стержень втягивается сквозь заклепку и обрезается. По длине такого стержня присутствует некоторое утолщение. В процессе протягивания стержня через заклепку последняя будет расширена. На рынке доступны заклепки различных диаметров и длин, что позволяет подобрать приспособление для соединения кабелей практически любого сечения.

Работаем в следующем порядке.

Первый шаг.
Счищаем с проводников изоляционный материал.

Второй шаг.
Делаем на концах кабелей кольца размером, немного превышающим диаметр используемой заклепки.

Третий шаг.
Поочередно надеваем на заклепку колечко алюминиевого провода, пружинную шайбу, затем колечко кабеля из меди и плоскую шайбу.

Четвертый шаг.
Вставляем стальной стержень в наш заклепочник и с усилием сжимаем ручки инструмента до щелчка, который будет свидетельствовать об обрезке лишней длины стального стержня. На этом соединение готово.

Вы ознакомились с основными методами самостоятельного соединения алюминиевых и медных проводов. Каждый способ имеет свои особенности, недостатки, преимущества и предпочтительные сферы применения. Выбирайте наиболее подходящий вариант, следуйте положениям инструкции и уже очень скоро все необходимые соединения будут готовы.

Удачной работы!

Видео – Соединение алюминиевых и медных проводов

{“config”:{“idpartner”:29″,”siteId”:2}}

Алюминиевую проводку можно использовать в любом месте дома с соблюдением простого правила: на 1 мм 2 проводки должен приходиться 1 кВт нагрузки. Поэтому для выбора сечения алюминиевой жилы нужно знать мощность каждого устанавливаемого прибора. А самые распространённые способы соединения проводов – скрутка, пайка и сварка.

Скрутка
алюминиевых проводов или механическое сплетение жил – самый простой, но и самый ненадёжный и пожароопасный способ. Во второй половине прошлого века этот способ применялся повсеместно, до сих пор его можно встретить в «хрущёвках».

В то время, когда этот способ стал популярен, энергопотребление квартир было очень низким, никаких стиральных машин-автоматов, кондиционеров, мощных холодильников, компьютеров не было и в помине. Сегодняшняя бытовая техника создаёт на электрическую сеть определённую нагрузку, которую алюминиевый провод малого сечения не в состоянии выдержать.

К тому же срок службы его около 20 лет, затем он становится хрупким и ломается со всеми вытекающими последствиями: от короткого замыкания до пожара. В современных электромонтажных работах способ скрутки не применяется, потому что все элементы имеют большое сечение.

Метод пайки

Одним из самых надежных методов соединения считается пайка алюминиевых проводов. Кроме надежности, эта технология более проста чем, например, сварка. Однако спаять алюминиевые провода не так просто как медные. Причина этого – уникальная способность алюминия практически мгновенно окисляться на воздухе, образуя пленку, которая и мешает нормальному нанесению припоя.

Поэтому процесс пайки алюминия достаточно трудоемок и требует определенных знаний и навыков. Чтобы выполнить соединение алюминиевых жил между собой при помощи пайки применяется механический способ удаления окисла и одновременное нанесение на очищенные участки паяльной кислоты. Рассмотрим этот процесс подробнее.

Технология выполнения пайки

Как правило, электрическая разводка в квартире выполнена одножильным проводом. Именно этот вариант мы и будем рассматривать. Итак, чтобы спаять два алюминиевых провода между собой, нужно придерживаться следующей инструкции:

Жилы зачищаются от изоляции примерно на 4–5 см

Действовать нужно осторожно, чтобы не повредить металл;
Затем оголенные концы обрабатываются мелкой наждачной бумагой и скручиваются между собой
При этом важно, чтобы провода обвивали друг друга. Наматывания одной жилы на другую лучше избегать: такое соединение будет некачественным, пропаять его не удастся;
Полученная скрутка еще раз обрабатывается наждачной бумагой, после чего на нее наносится немного паяльной кислоты
Это агрессивное вещество не дает вновь образовываться пленке окислов;
Затем канавки скрутки аккуратно заполняются расплавленным припоем

Благодаря кислоте, припой хорошо схватывается с алюминием;
На конце скрутки обычно делают небольшое утолщение из припоя, чтобы концы не цеплялись при монтаже.

После того как соединение выполнено, рабочую поверхность проводов нужно обработать щелочью и промыть водой, чтобы удалить остатки кислоты. В противном случае кислота продолжит разъедать изоляцию и металл.

Просушив спайку, приступают к ее изоляции. Для этих целей используют кембрики, колпачки или обычную изоленту. Дополнительно можно обработать скрутку водостойким лаком, если предполагается эксплуатация во влажной среде.

Соединение медных и алюминиевых проводов: несколько блиц-советов

И напоследок парочка советов для вас. Приняв их к сведению, можно не допустить ошибок с неблагоприятными последствиями.

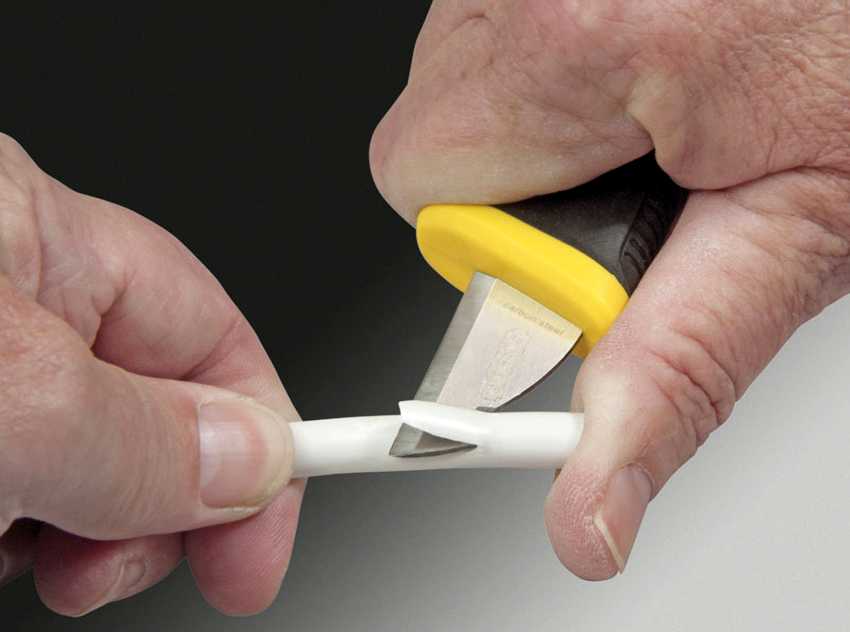

Прежде всего, для того чтобы выполнить зачистку проводников, лучше отказаться от использования бокорезов, пассатижей или других инструментов с аналогичным принципом функционирования. Для перерезания изоляции, не касаясь тела провода, понадобится существенный опыт. Как показывает практика, зачастую целостность проводов все равно нарушается.

Дело в том, что алюминий является пластичным металлом, который не терпит перегибов, в особенности если поверхность не может похвастаться целостностью. Выполнять снятие изоляции следует с применением острого ножа – движением вдоль проводника. Этот процесс похож на заточку карандашей.

Выполнять снятие изоляции с алюминиевых проводов рекомендуется с помощью острого ножа.

Для выполнения залуживания проводников из меди нельзя использовать флюсы, содержащие кислоты, такие как соляная травленая кислота, хлористый цинк и т. п. Даже качественное очищение соединения в течение определенного времени не убережет его от процесса коррозии.

На заметку! Для исключения попадания воды в места соединения металлов можно применять специальную пасту. Такой состав предотвратит проникновение не только влаги, но и кислорода. Результатом становится совсем несущественное окисление алюминия. А за счет отсутствия влаги в точке соединения не развивается самый губительный процесс – электролиз.

Если речь идет о таком изделии, как кабель алюминиевый многожильный, перед его монтажом предстоит  для того, чтобы достичь монолитного эффекта. Исключением могут выступать лишь зажимы пружинного типа и клеммные колодки, которые оснащаются прижимной пластиной.

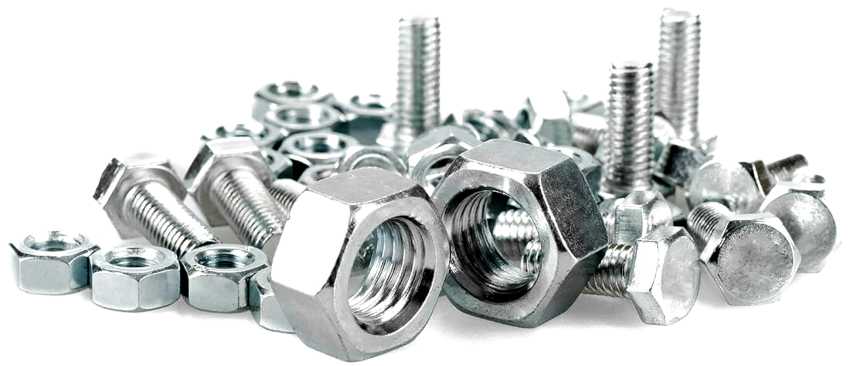

Всевозможные дополнительные детали: гайки, шайбы и болты – должны быть выполнены из неоцинкованного металла. Суть в том, что разность потенциала меди и цинка гораздо более высока, чем разность пары медь-алюминий. Кстати, по этой же причине не нужно покупать чересчур дешевые колодки, произведенные неизвестной фирмой. Как показала практика, металлические детали в подобных колодках обладают именно оцинкованным покрытием.

Дополнительные детали, такие как гайки, шайбы и болты, должны быть изготовлены из неоцинкованного металла.

Вопреки распространенному совету, после того как медный и алюминиевый провод соединены, их нельзя обрабатывать составами с водоотталкивающим эффектом. Масло для автомобилей только с кожи удаляется трудно. Под воздействием воздуха, солнца и отрицательных температур защитное покрытие будет разрушено гораздо быстрее, чем было задумано. К тому же в составе некоторых смазок изначально присутствует несколько процентов воды.

Итак, теперь вам точно известно, что все же можно соединить медный провод с алюминиевым, причем делается это достаточно оперативно и легко. В статье представлены основные способы выполнения данной задачи как в помещении, так и на улице.

Однако, на вопрос о том, как соединить медные провода с алюминиевыми, однозначный ответ отсутствует. Все зависит непосредственно от условий и приспособлений, которые имеются поблизости.

Надеемся, данная статья помогла вам разобраться в вопросе о том, как правильно соединить медный и алюминиевый провод. Если же у вас все же остались вопросы о том, как соединять, видео, которое приведено ниже, поможет разобраться со всеми неясными моментами.

Рекомендации специалистов

Скрутка проводов может привести к пожару

Чтобы безопасно соединить медную и алюминиевую жилу, следует воспользоваться следующими правилами:

  • Если соединение будет осуществляться с помощью пайки или сварки, медь предварительно нужно залудить. Для алюминия потребуется специальный припой.
  • Не рекомендуется сильно надавливать на места контактов и допускать механическое воздействие на них. Это может привести к деформации и повреждению жил.
  • Обязательно должна соблюдаться маркировка.
  • Клеммники и другие соединители выбираются с учетом условий эксплуатации. Для уличной работы прибор должен обладать высокой степенью защищенности от влаги, ультрафиолетовых лучей, повышенных температур. Также клеммник должен подбираться с учетом сечения кабеля.

Последствия установки стальной шайбы между медным и алюминиевым проводом

Чтобы улучшить качество контакта, может использоваться специальная смазка или паста. Чаще всего применяется кварцевазелиновая паста или другое средство, отталкивающее влагу. Она позволяет улучшить соединение электропровода из алюминия. Применяется во всех видах соединений. Особенно рекомендуется использовать пасту на улице. Она дополнительно защищает контакт и ограничивает негативное влияние окружающей среды, что повышает долговечность.

На пасту довольно сложно надевается изоляция. Изолента практически не приклеивается, а термоусадочная трубка может повредиться. Поэтому нужно заранее продумать, каким способом будет защищаться контакт двух проводников.

Используем современные колодки с пружинными зажимами

Не так давно на рынке электрического оборудования и комплектующих были представлены модифицированные клеммы, оснащенные пружинными зажимами. Доступны одноразовые (проводники вставляются без возможности их дальнейшего изъятия) и многоразовые (оснащены рычажком, позволяющим доставать и вставлять кабели) колодки.

Используем современные колодки с пружинными зажимамиКлеммники wago

Клеммники wagoТок (А)Число подкл. проводн.Сечение проводн/ (мм²)Наличие контактной пасты
222-4133230,08-4,0без пасты
222-4153250,08-4,0без пасты

Одноразовые клеммные колодки позволяют соединять одножильные проводники сечением в пределах 1,5-2,5 мм2. Если верить производителям, такие колодки разрешается использовать для соединения кабелей в системах с током вплоть до 24 А. Однако профессиональные электрики относятся к такому заявлению скептически и не рекомендуют подавать на клеммы нагрузки выше 10 А.

Используем современные колодки с пружинными зажимами

Многоразовые же колодки оснащаются специальным рычажком (обычно он окрашен в оранжевый) и позволяют соединять кабели с любым количеством жил. Допустимое сечение соединяемых проводников – 0,08-4 мм2. Максимальный ток – 34А.

Для выполнения соединения с помощью таких клемм делаем следующее:

  • снимаем с проводников 1 см изоляции;
  • поднимаем рычажок клеммы вверх;
  • вставляем провода в клемму;
  • опускаем рычажок.

Клеммы без рычажков просто защелкиваются.

Они рассчитаны для соединения любых видов одножильных проводов, в том числе и медных с алюминиевыми проводами сечением от 1,5 до 2,5 мм2

В результате кабели будут надежно зафиксированы в колодке. Затраты на выполнение такого соединения будут более существенными, зато вы потратите на работу гораздо меньше времени и избавите себя от необходимости использования каких-либо дополнительных инструментов.

В плоско-пружинном зажиме провод с зачищенной изоляцией просто вставляют в отверстие клеммы Wago до упораЭлектрические соединители с врезным контактом

Способы соединения разных проводов

Как соединять медные и алюминиевые провода:

  • с использованием другого металла;
  • препятствуя появлению вредоносного оксидного налета.

Во втором случае применяются специальные составы, способные защитить металл от влияния влаги и окисления. Пасты предотвращают разрушение соединения. Другим способом защиты от возгорания является лужение. Луженый многожильный кабель можно скручивать с одножильным алюминиевым. Для соединения используют и специальные приспособления:

  1. Зажимы. Используются для подключения к алюминиевому стояку в подъездном щитке. Ответвительные зажимы имеют проколы либо лишены таковых. Устройство снабжено промежуточной пластиной, исключающей контакт двух металлов. Некоторые зажимы обрабатываются пастой. Иногда использования специальных составов не требуется.
  2. Пружинные и самозажимные клеммники. Состыковать и срастить провода из разных металлов можно с помощью клемм, имеющих гнезда и перегородочные пластины, отделяющие алюминиевые жилы от медных.
  3. Болты. При выполнении болтового соединения между проводами прокладывают шайбу из нержавеющей или оцинкованной стали.

Клеммные колодки

Клеммные колодки бывают:

  1. Одноразовыми. Применяются при соединении проводов в распределительных коробках и установке люстр. Для введения жил в отверстие устройства нужно прилагать усилия. Еще большую сложность представляет извлечение кабеля из колодки.
  2. Многоразовыми. Для фиксации имеется рычаг, благодаря которому кабель можно вставлять и извлекать несколько раз. Колодки такого типа применяются при соединении многожильных проводов из разных металлов. При неправильном выполнении работ соединение можно переделать.

Выполняется монтаж следующим образом:

  • кабель очищается от изоляционного покрытия;
  • жилы зачищаются до металлического блеска;
  • на многоразовом клеммнике поднимается рычаг;
  • очищенная часть провода вставляется в отверстие колодки до упора;
  • рычаг возвращается в исходное положение.

Опрессовка

В таком случае используются трубчатые гильзы, надежно и безопасно скрепляющие элементы проводки. Для соединения кабелей потребуется пресс, механические, гидравлические или электрические клещи. Монтаж включает:

  • выбор гильзы и регулировку инструмента;
  • очищение проводов от оплетки;
  • зачистку жил (для этого используется наждачная бумага);
  • нанесение кварцево-вазелинового состава;
  • введение концов кабелей в заклепку;
  • обжим (при использовании простого инструмента выполняется несколько обжатий на небольшом расстоянии, при применении хорошего инструмента обжатие совершается один раз);
  • изоляцию мест соединений.

Провода вставляются в гильзу с противоположных сторон так, чтобы стык располагался посередине соединителя. Жилы могут вводиться с одной стороны. Соединение кабелей гильзой иногда заменяют применением зажимов “орех”, однако последние обладают меньшей надежностью. Со временем заклепка ослабевает, что повышает риск возгорания.

Болтовое соединение

При соблюдении правил монтажа метод обеспечивает долговечное крепление. Для выполнения работ потребуется 2 простых шайбы, 1 пружинная шайба, гайка и болт. Провода очищают от изолирующего материала. Пружинную шайбу надевают на болт, который вставляют в простую шайбу. Конец алюминиевого кабеля сворачивают кольцом, которое набрасывают на болт. После этого надевают простую шайбу и накручивают гайку. Многожильный провод перед началом работ покрывают припоем.

Пайка

Это надежный и технологичный способ, обеспечивающий качественное соединение. Перед пайкой жилы очищают от оплетки и оксидной пленки. При необходимости кабели лудят, неплотно скручивают, обрабатывают флюсом и запаивают. Соединять алюминиевый и медный провод с использованием кислотного флюса нельзя. Состав разрушает металлы, снижая прочность крепления. Место соединения изолируют привычным способом.

Делаем неразъемное соединение проводов

Главным отличием этого варианта от рассмотренного ранее резьбового метода является отсутствие возможности разборки соединения без разрушения проводов. Помимо этого, придется купить или взять в аренду специальное приспособление – заклепочник.

Собственно, провода соединяются с помощью заклепок. Прочность, доступная стоимость, простота и высокая скорость выполнения работы – вот главные преимущества неразъемного соединения.

Термоусадочная трубка для изоляции скрутки или опрессовки

Заклепочник работает по предельно простому принципу: стальной стержень втягивается сквозь заклепку и обрезается. По длине такого стержня присутствует некоторое утолщение. В процессе протягивания стержня через заклепку последняя будет расширена. На рынке доступны заклепки различных диаметров и длин, что позволяет подобрать приспособление для соединения кабелей практически любого сечения.

Надежное соединение проводов опрессовкой

Работаем в следующем порядке.

Первый шаг. Счищаем с проводников изоляционный материал.

Второй шаг. Делаем на концах кабелей кольца размером, немного превышающим диаметр используемой заклепки.

Третий шаг. Поочередно надеваем на заклепку колечко алюминиевого провода, пружинную шайбу, затем колечко кабеля из меди и плоскую шайбу.

Четвертый шаг. Вставляем стальной стержень в наш заклепочник и с усилием сжимаем ручки инструмента до щелчка, который будет свидетельствовать об обрезке лишней длины стального стержня. На этом соединение готово.

Как правильно соединить провода

Вы ознакомились с основными методами самостоятельного соединения алюминиевых и медных проводов. Каждый способ имеет свои особенности, недостатки, преимущества и предпочтительные сферы применения. Выбирайте наиболее подходящий вариант, следуйте положениям инструкции и уже очень скоро все необходимые соединения будут готовы.

При использовании многопроволочных жил проводов и кабелей нужно применять специальные наконечники под опрессовку или концы проводов пропаять

Удачной работы!

Блиц-советы

  1. Профессиональные электрики не рекомендуют соединять между собой алюминиевые и медные провода. Это связано со многими причинами, важнейшей из которых является различное сопротивление металлов. Кроме того, при взаимодействии друг с другом медь и алюминий очень быстро окисляются, что вызывает нагрев проводов, в значительной степени ухудшает контакт. Кроме того, их жесткость разная, что значительно усложняет проведение работ.
  2. Можно при необходимости комбинировать те или иные способы соединения проводов. В частности, скрутка вполне хорошо сочетается с пайкой или со сваркой. В итоге получается весьма надежный и неразъемный контакт, который прослужит в течение долгого времени.

Кабели ABBГ, ABBГЭ

Кабели марок АВВГ, АВВГЭ предназначены для прокладки кабельных линий в кабельных сооружениях и помещениях.

Кабели марок АВВГЭ, в конструкции которых под оболочкой накладывается электропроводящий экран из проволок или лент, рекомендуются для прокладки в помещениях с высоким требуемым уровнем электрической защиты, в т.ч. для использования во взрывоопасных зонах.

Рабочая температура кабеля должна составлять не более 70 градусов по Цельсию. Допускается нагрев силового кабеля до +160 градусов в том случае, если он защищен поливинилхлоридной изоляцией, и до +130 градусов, если кабель защищен с помощью полиэтиленовой изоляции.

Соединяем провода скруткой

Скрутка

Наиболее часто для соединения проводов используется обыкновенная скрутка. Это простой в своем исполнении метод, не требующий использования дополнительных приспособлений. Одновременно с этим скрутка – наименее надежный вариант соединения проводников, в особенности, если они изготовлены из разных материалов.

Каждый металл имеет склонность к некоторому изменению своих размеров при перепадах температуры. Для разных металлов показатель температурного расширения различается. Из-за этого свойства материалов при изменении температуры в соединении может появиться зазор. Он приведет к повышению сопротивления контакта, в результате чего начнет выделяться тепло, кабели окислятся и соединение нарушится.

Бандажная скрутка

Разумеется, на это уходит далеко не один год, однако если в ваши планы входит обустройство долговечной и качественной сети, от соединения по методу скрутки лучше отказаться в пользу более надежного варианта.

Метод подходит для соединения кабелей разного диаметра. Допустима скрутка одножильного и многожильного проводов, но в такой ситуации проводник с несколькими жилами надо предварительно пролудить припоем, чтобы он превратился в одножильный.

Соединение проводов сваркой

Кабели скручиваются, после чего выполняется герметизация соединения. Для герметизации хорошо подойдет защитный лак с водостойкими свойствами. Чтобы соединение было максимально качественным, медный кабель рекомендуется пролудить припоем до начала работы.

Соединение проводов скруткой

Количество витков в соединении подбираем в соответствии с диаметром кабеля. Если диаметр проводника не превышает 1 мм, делаем минимум 5 витков. При скрутке более толстых проводов делаем минимум 3 витка.

В чем причина несовместимости?

  • Процесс окисления алюминиевого провода неотвратим, поскольку в окружающем воздухе всегда присутствует влага. Контакт с медным проводником значительно ускоряет его течение. В итоге у слоя окислов удельное сопротивление получается выше, чем у алюминия. А это гарантированный нагрев узла с последующим выяснением, почему же выбивает автомат в вашем щитке.
  • Алюминиевый провод по сравнению с медным обладает меньшей электропроводимостью, отчего сильнее греется. В ходе эксплуатации проводники несколько раз проходят через нагрев и охлаждение, при этом они сжимаются и расширяются. Если учесть существенную разницу в величине линейного расширения у Al и Cu, то можно утверждать, что спустя короткое время контакт ослабнет, и будет греться.
  • Гальваническая несовместимость этих двух материалов приводит к возникновению электролизной реакции при протекании электротока. Даже минимальная влажность способствует возникновению коррозии узла. Отсюда все прелести: нагрев, оплавление изоляции, замыкание и, как итог – возгорание. И здесь даже защита кабеля металлорукавом не поможет.

Короткие выводы

Как же избежать нежелательных последствий, когда приходится делать соединение меди и алюминия в проводке или распределительной коробке? Анализируя вышесказанное, напрашиваются два простых вывода:

  1. Не допускать прямого контакта медного и алюминиевого проводника.
  2. Исключить доступ воздуха в соединительный узел.

Ну, условия второго умозаключения мы выполнить вряд ли в состоянии, а вот насчет первого существует несколько решений, которые и будем рассматривать.

Как соединить медные и алюминиевые провода

Существуют и другие способы как соединить медный и алюминиевый провод между собой для хорошего соединения. Например:

  • С помощью резьбового (болтового) соединения;
  • С помощью колодки;
  • С помощью клеммы с зажимом;
  • С помощью неразъемного соединения;
  • С помощью сварки.

Каждый из перечисленных методов помогает выйти из затруднительного положения, как правильно соединить медный провод с алюминиевым проводом. Соответственно, все таки есть варианты, как соединить два этих провода. А соединение необходимо проводить в распредкоробке. Как это делается обязательно прочитайте в статье «Как соединить провода в распределительной коробке».

Конструктивные особенности

Силовой алюминиевый кабель состоит из токоведущей жилы. Жила представляет собой алюминиевую проволоку. При многопроволочном исполнении изоляцию и несущую нулевую жилу выделяют цветной маркировкой. Жильную изоляцию выполняют из поливинилхлорида (ПВХ). Наружная изоляционная оболочка изготавливается из ПВХ-пластиката. Различные модификации кабеля имеют бронированную оболочку в виде металлических лент. Броня повышает стойкость проводников к механическим повреждениям, а также агрессивному воздействию окружающей среды. При использовании брони снижается гибкость.

Почему алюминий

Проводники из алюминия хотя и не обладают высокими эксплуатационными характеристиками, зато они:

  • дешевые, по сравнению с медью;
  • имеют малый вес. Так, алюминиевый провод в 3 раза легче медного;
  • универсальные в применении — диапазон рабочих температур достаточно широк от –50 ⁰С до +50 ⁰С;
  • стойкие к высокой влажности — до 98%;
  • стойкие к коррозионным повреждениям. Хотя и здесь кроются нюансы: поверхность любого алюминиевого изделия на воздухе моментально поддается окислению и ее сразу же покрывает пленочка, защищающая провод от дальнейшего окисления.

Казалось бы продукцию из алюминия применять выгоднее, чем медную. Но она обладает и рядом отрицательных качеств. Так, недостатками проводников из алюминия считаются низкий показатель механической прочности материала, а соединение таких проводов вызывает проблемы в прохождении тока по ним. Кроме того:

  • удельная проводимость алюминия не достаточно высокая — 0.0271 Ом×мм²/м;
  • алюминий подвержен окислению, а его пленка, которая появляется после него, плохо проводит электрический ток. Но и здесь скрывается подвох: эта пленочка состоит из частиц верхнего слоя самого проводника, которая отделяется от общей структуры и тем самым уменьшает его диаметр. В результате этого увеличивается первоначальное сопротивление, характерное для алюминиевого провода;
  • по причине повышения сопротивления пленки на алюминиевой проводке в местах, где соединяются отдельные ее части, увеличивается переходное сопротивление, из-за чего проводка нагревается. Поэтому если срок службы используемых алюминиевых проводов превышен, то это может привести к возгоранию;
  • алюминий не эластичен и очень хрупкий. Причем хрупкость увеличивается после перегревания.

Применять алюминиевые провода или медные — зависит от задач и приоритетов.

Основные принципы соединения проводов

Как соединить два алюминиевых провода? Сварить или спаять, а затем изолировать. Более лёгкий способ того, как соединить алюминиевые провода, представляет собой использование современных полиэтиленовых зажимов и клеммников. Они не требуют дополнительной изоляции, провода нужно просто зачистить, собрать в один пучок и навинтить на него зажим по часовой стрелке до упора.

Очень часто в доме возникает необходимость удлинить электрический провод. Тогда и возникает вопрос, как нарастить алюминиевый провод? Ответ будет примерно следующим. Обязательно использовать только такой же материал, из которого сделан основной провод. Алюминий можно наращивать только таким же материалом.

Место соединения должно быть максимально прочным, чтобы избежать нагрева. В небрежно соединённых проводах повышается сопротивление, и они нагреваются с каждым разом всё сильнее. Это может привести даже к короткому замыканию. В местах нагрузки нужно применять текстильную изоленту или специальные винтовые зажимы.

При соединении двух различных участков провода, помимо хорошего контакта, должна обеспечиваться механическая прочность места соединения и допустимое сопротивление участка. Согласно действующим нормативным документам, соединение проводников может выполняться опрессовкой, сваркой, пайкой или клеммным соединением. Однако в случае с алюминиевым проводом, не каждый из указанных способов соединения можно применить на практике. Рассмотрим возможные способы, как соединить алюминиевые провода.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
