Способы и схемы подключения радиаторов отопления в общую отопительную цепь

Особенности монтажа однотрубной системы

Так сделать отопление в частном доме своими руками непросто, нужно строго соблюдать технологию проведения работ.

Необходимые расходники и инструменты

Для монтажа тупикового однотрубного контура потребуются такие инструменты:

  • разводные ключи;
  • сварочный или паяльный аппарат;
  • перфоратор или электродрель;
  • напильник.

Еще потребуются такие расходные материалы:

  • радиаторы в комплекте с фитингами, пробками, кранами и термовентилями, кронштейнами;
  • трубы, крепления, отводы, тройники;
  • трехходовой вентиль.

Кроме того, потребуются материалы для изоляции соединений труб.

Подготовка схемы

Даже если система самая простая, чертеж необходим. На нем указываются точные размеры всех частей конструкции, расстояние между радиаторами. Без схемы трудно рассчитать количество требуемых материалов.

Установка котла

Этот прибор должны устанавливать специалисты. Твердотопливные и электрические аппараты, у которых нет гарантии, можно монтировать самостоятельно. Газовый вариант подключает только специализированная служба. Устройства могут быть настенные или напольные.

Для установки газового котла требуется дымоход (коксиальный или обычный), а для остальных моделей — прямой. Если мощность аппарата не превышает 60 кВт, то его можно устанавливать на кухне. Более мощные модели требуют оборудования отдельной котельной.

При монтаже нужно соблюдать расстояние до стен:

  • Перед котлом минимальное расстояние составляет 1 м;
  • От боковой или задней стены — 0,7 м;
  • До ближайшей мебели устройство должно стоять на расстоянии не менее 0,7 м.

Что касается высоты подключения обратки, то при установке аппарата в системе с естественной циркуляцией она должна подсоединяться ниже уровня батарей первого этажа.

Обвязка котла осуществляется металлическими трубами.

Монтаж фильтра

Грязевик и сетчатый фильтр — приспособления, которые очищает жидкость от мусора. Устанавливают их перед вводом отработанной жидкости в отопительное устройство.

Установка блока безопасности

Место его расположения — на подающем трубопроводе, на выходе котла. Нельзя устанавливать блок дальше, чем на расстоянии 50 см от агрегата. Между блоком и теплогенератором нельзя устанавливать какие-либо краны или тройники.

Монтаж насоса

Устройство монтируется на центральной трубе ближе к котлу. В его обвязке присутствует фильтр механической очистки жидкости и шаровые краны. Ось приспособления должна находиться в горизонтальной плоскости.

Установка расширительной емкости

Открытый вариант устанавливают под потолком второго (первого) этажа или на чердаке. К основной трубе емкость подсоединяется при помощи патрубка, диаметр которого составляет 1,3-1,6 см. Мембранный бак прикручивается к магистрали фитингами. После установки в него накачивается воздух. Давление в емкости должно быть на 10-15% меньше, чем в системе. Монтировать устройство можно возле котла.

Разметка мест монтажа радиаторов

Монтаж батарей осуществляется в тех местах, где наблюдается наибольшая потеря тепла. Сюда относятся подоконные ниши, наружные стены. Устанавливается радиатор на высоте 20 см от пола. Расстояние до подоконника — 10-15 см. В жилом доме не рекомендуется закрывать батареи глухими или полуоткрытыми экранами, так как теплообмен ухудшается.

Способы подключения радиаторов

При обустройстве водяного отопления (печного или посредством котла) подключение батарей осуществляется такими способами:

  • диагональным (самый эффективный вариант, так как радиаторы прогреваются максимально и равномерно);
  • боковым (чаще применяется при верхней разводке труб);
  • нижним (самый малоэффективный метод, так как нижняя сторона радиатора прогревается лучше верхней).

После фиксации батарей нужно проверить качество соединений и при необходимости уплотнить их.

Запуск системы

После завершения монтажных работ осуществляется опрессовка системы отопления водой или сжитым воздухом. Если в местах соединения появились протечки, то соединяющие элементы нужно подкрутить, герметизировать. Если присутствуют некачественные фитинги, то их следует заменить. При отсутствии любых недостатков систему разрешается заполнять теплоносителем, осуществить пробный запуск и настроит функциональность конструкции.

Что нужно для эффективной работы батарей?

Эффективная система отопления способна сэкономить средства на оплату топлива. Поэтому, занимаясь ее проектированием, следует взвешенно принимать решения. Ведь иногда совет соседа по даче или знакомого, рекомендующего такую систему как у него, совсем не подходит.

Бывает, что нет времени самому заниматься этими вопросами. В таком случае лучше обратиться к профессионалам, работающим в этой сфере от 5-ти лет и имеющим благодарные отзывы.

Галерея изображенийФото из Шаг 1: Независимо от типа прибора отопления, установка его включает ряд аналогичных этапов. Сначала выполняется разметка стены и установка кронштейнов под радиатор Шаг 2: Перед креплением радиатора необходимо проверить правильность его установки строительным уровнем. При необходимости лучше перенести кронштейн до подключения Шаг 3: Если нет претензий к расположению прибора отопления, производится подсоединение его патрубка к трубе подачи Шаг 4: Затем проводится подключение к трубе, отводящей остывший теплоноситель из радиатора к котлу отопления Разметка стены и установка кронштейновКонтроль расположения перед креплениемПодключение радиатора к трубе подачиПодсоединение радиатора к трубе обратки

Решив самостоятельно заниматься установкой новых батарей или заменой радиаторов отопления, нужно учитывать, что на их эффективность прямое влияние оказывают следующие показатели:

размер и тепловая мощность отопительных приборов; место их расположения в комнате; способ подключения.

Выбор отопительных приборов поражает воображение неискушенного потребителя. Среди предложений настенные батареи из различных материалов, напольные и плинтусные конвекторы. Все они имеют различную форму, размер, уровень теплоотдачи, тип подключения. Эти характеристики нужно учитывать при монтаже отопительных приборов в систему.

Для каждого помещения количество радиаторов и их размер будет отличаться. Все зависит от площади комнаты, уровня утепления внешних стен здания, схемы подключения, тепловой мощности, указанной производителем в паспорте изделия.

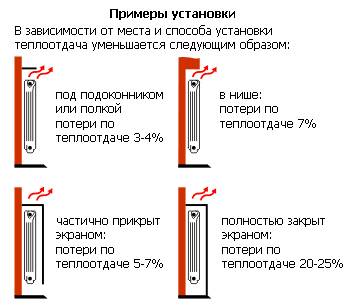

Места расположения батарей – под окном, между окнами, расположенными на довольно длинном расстоянии друг от друга, вдоль глухой стены или в углу комнаты, в прихожей, кладовой, ванной, в подъездах многоквартирных домов.

Между стеной и отопительным прибором рекомендуется установить теплоотражающий экран. Его можно изготовить своими руками, использовав для этого один из материалов, отражающих тепло – пенофол, изоспан или другой фольгированный аналог.

Также следует придерживаться таких основных правил монтажа батареи под окном:

все радиаторы в одной комнате располагаются на одном уровне; ребра конвекторов в вертикальном положении; центр отопительного оборудования совпадает с центром окна или находится на 2 см правее (левее); длина батареи не менее 75% от длины самого окна; расстояние до подоконника не менее 5 см, до пола – не меньше, чем 6 см. Оптимальное расстояние – 10-12 см.

От правильного подключения радиаторов к системе отопления в доме зависит уровень теплоотдачи приборов и потери тепла.

Бывает, что хозяин жилища руководствуется советами товарища, но результат получается совсем не такой, как ожидалось. Все сделано как у него, да только батареи не хотят греть.

Значит, выбранная схема подключения не подошла конкретно для этого дома, не были учтены площадь помещений, тепловая мощность отопительных приборов или были допущены досадные ошибки при монтаже.

Как можно регулировать температуру батареи отопления

В частных домах и квартирах, довольно часто возникает такое явление, как разница в уровне прогрева радиаторов, подключенных к системе отопления. Поэтому жильцы вынуждены мириться с некомфортными условиями для жизни, ведь температура в ванной комнате, может значительно отличаться от аналогичного показателя в спальне или в гостиной. Особенно характерна такая проблема для собственников, использующих автономное отопление в домах и квартирах.

Избежать распространенных проблем с системой обогрева домовладельцам поможет грамотная установка такого прибора, как регулятор для батареи отопления, который спроектирован для контроля температуры радиатора. Современные регуляторы температуры для батарей отопления представлены широким ассортиментом моделей и могут использоваться собственниками жилья для оптимизации системы отопления, снижения затрат на энергоносители и поддержания оптимального температурного режима в каждой комнате дома.

Материалы и инструменты, необходимые для монтажа

Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.

Как подключить радиатор отопления с боковым подключением

Watch this video on YouTube

Инструмент и приспособления

Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:

  • перфоратор;
  • дрель-шуруповёрт;
  • сварочный аппарат для полипропиленовых труб;
  • молоток;
  • уровень;
  • рулетка и линейка;
  • маркер;
  • гаечный и трубный ключи;
  • торцевой ключ для сборки секций.
  • шнур или намотка для резьбовых соединений;
  • герметик.

Материалы

Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:

  1. Кронштейнов.
  2. Кран Маевского или автоматический воздухоотводчик.
  3. Заглушек.
  4. Запорной арматуры.

Кронштейны

Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.

Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.

Кран Маевского или автоматический воздухоотводчик

В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель

Гаечным ключом осторожно закручивают кран до упора

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды

В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей

Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.

Заглушки

Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.

В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).

Запорная арматура

Запорная арматура для радиаторов отопления — это три вида кранов.

Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.

Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.

Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.

Этапы монтажа батарей отопления

Правила установки нагревательных элементов одинаковы для всех видов батарей независимо от их основного материала и типа соединения. Подключение отопительных радиаторов в многоквартирном доме имеет определенный порядок действий.

1. Перекрытие нагревательной системы с последующим сливом воды.

2. Демонтаж батареи и всех элементов старого контура.

3. Разметка и фиксация кронштейнов на стене при помощи дюбелей. Для выравнивания поверхности места крепления затирают цементным раствором.

4. Установка пробок. На каждой батарее есть по 2 входных отверстия с каждой стороны. В местах соединения накручивают проходные пробки с правильной резьбой, которые герметично закрепляют полоской уплотнительного льна. Нижний неиспользованный вход закрывают плотной заглушкой. На верхнем соединении монтируют клапан для спуска избыточного воздуха (кран Маевского).

5. Навешивание радиатора на подготовленные опоры. С помощью водяного прибора проверяют правильность выставленных уровней.

6. Установка запорных кранов в проходные пробки.

7. Подключение батарей к трубопроводу.

8. Тестирование отопительной сети.

Советы и рекомендации

  • Замену системы обогрева лучше проводить на одном этапе с ремонтными работами.
  • Инструкция по разводке отопления в двухэтажном доме коттеджного типа рекомендует начинать с покупки подходящих батарей и комплектующих элементов. Для секционного радиатора предлагается специальный набор, который включает: переходники с наружной резьбой, заглушки, воздухоотводчик ручной, ключ пластиковый.
  • Стальные радиаторы подключаются по схемам с нижней или боковой обвязкой, поэтому для них не нужны специальные комплекты. К панелям можно сразу присоединять краны или патрубки – для этого имеются входные отверстия с внутренней резьбой.

Типичные ошибки при монтаже

Самостоятельное подключение батареи к однотрубной системе отопления нередко приводит к досадным промахам.

  • Монтаж обратной схемы, то есть замена подачи возвратом воды. Проблема выявляется и устраняется при тестировании.
  • Установка декоративных экранов, закрывающая доступ к термостату. В результате клапан отключает отопление при недостаточном нагреве батарей. Наблюдается общее снижение эффективность работы узла до 20 %. Рекомендуется заменить глухую панель решетчатой конструкцией.
  • Отсутствие воздушных клапанов затрудняет равномерный прогрев, а также способствует развитию коррозионных процессов.
  • Вертикальное расположение головки термостата приводит к нестабильной работе прибора. Требуется смена ориентации термоэлемента.

Назначение системы отопления

Именно отопительные приборы компенсируют теплопотери, которые являются обязательными в любом помещении, поскольку тепло уходит через окна, двери и даже элементы коммуникаций.

Особенно нужно уделить внимание тому, какие существуют схемы подключения радиаторов отопления, и выбрать оптимальный вариант. Желательно делать выбор еще на этапе строительства дома или квартиры, однако часто приходится изменять некачественную систему, поэтому можно заниматься работами в уже готовом частном доме или квартире

Но в этом случае монтаж будет более сложным и специфическим.

Наиболее оптимальным считается подключение радиаторов отопления к центральной системе отопления, поскольку в этом случае получается эффективная и надежная система, обеспечивающая равномерный и постоянный обогрев в зимнее время. Однако многие частные дома располагаются на определенном отдалении от города, поэтому воспользоваться подключением к централизованному отоплению не всегда возможно.

https://youtube.com/watch?v=olrD9qxCAhM

приходится создавать собственные автономные системы в частном доме. которые:

  • должны обладать высоким КПД;
  • при желании сделать все своими силами, можно просмотреть обучающее видео, чтобы не допустить ошибок;
  • должны быть правильно сформированы и отрегулированы многочисленные узлы;
  • монтаж необходимо выполнять в соответствии со всеми требованиями и условиями;
  • должна быть предусмотрена надежная и правильная обвязка системы.

Какие факторы оказывают влияние на эффективность отопительной системы?

Чтобы обеспечить равномерный и качественный обогрев помещений в доме, важно знать, какие элементы влияют на нее. К ним можно отнести:

  • правильная разводка сети, которая оказывает влияние на эффективность прогрева и на то, насколько равномерно будут нагреваться помещения, причем от этого зависит и стоимость отопления;
  • грамотно подобранное оборудование для системы, для чего нужно производить определенные расчеты, которые позволят определить, каким КПД, мощностью и другими параметрами должны обладать основные элементы, причем от этого зависит даже потребление топлива;
  • правильный монтаж основных узлов и элементов системы отопления, к которым относятся трубопровод, радиаторы, арматура и даже котел с насосом, поскольку если неправильно будут произведены какие-либо действия, то отопление будет либо вовсе не работать, либо некачественно функционировать, поэтому желательно заранее просмотреть обучающее видео.

нужно сконцентрироваться на расчетах и выборе схемы подключения радиаторов отопления.

Характеристика газовых котлов

Схема сооружения такого оборудования позволяет использовать котлы не только для отопления, но и для обеспечения жилья горячей водой. Видом топлива, используемым для такого котла, является сжиженный либо природный газ. В зависимости от уровня мощности настенного котла возможно отопление помещения площадью от тридцати до трехсот квадратных метров.

Схема обвязки настенного газового котла.

Подключение газового котла не представляет собой сложной задачи. Оборудование, которым пестрят отечественные рынки, рассчитано на ставшие привычными в наших широтах условия работы, например, низкий уровень давления воды. Новые модели котлов можно подключать к системе теплых полов. Также инновационная схема сооружения некоторых котлов позволяет осуществлять над ними дистанционное управление. Дополнением ко многим котлам настенного типа выступают вместительные бойлеры, способные обеспечить горячей водой большую семью.

Система автономного отопления является мечтой любого человека, сталкивавшегося с русскими зимами. Благодаря такому оборудованию можно обеспечить оптимальный температурный режим в квартире или доме, причем такое отопление значительно дешевле, чем центральное. При установке настенного газового котла необходимо следовать инструкции и предварительно в соответствующих инстанциях получить на это разрешение. Обязательно проверить жилье на соответствие ТУ.

Однотрубная

Принцип действия однотрубной отопительной системы – круговая циркуляция жидкости по одной магистрали. Нагретый теплоноситель выходит из котла и проходит последовательно через каждый подключенный конвектор.

В каждый последующий поступает вода из предыдущего, по мере ее прохождения, часть тепла теряется в результате остывания. Чем дальше батарея от котла, тем ниже ее температура. При выходе из строя одного элемента, нарушается работа всей цепи.

Чтобы этого избежать рекомендуется монтировать разводку с обводным путем (байпасом).

Монтаж осуществляется горизонтальным или вертикальным способом, во втором случае, котел оптимально установить на нижнем уровне, чтобы обеспечить естественную циркуляцию жидкости.

Преимущества однотрубной схемы: легкость монтажа, небольшой затрат расходных материалов, эстетичность (при горизонтальной разводке трубу можно скрыть, например, вмонтировать под пол).

Недостатки:

  • Взаимосвязь элементов цепи — выход из строя одного радиатора ведет к нарушению работы всей системы;
  • Высокие теплопотери;
  • Невозможность контролировать нагрев отдельных элементов системы;
  • Ограниченная площадь обогрева (до 150 м2).

Тем не менее, для одноэтажного дома с небольшой площадью рациональнее выбирать данный тип отопления.

Как правильно подключить батареи в квартире многоквартирного дома

Варианты подключения зависят от количества труб, используемых для соединения котла с радиаторами. Есть два метода:

  • Одна труба выходит из котла
    , совершает круг по обвязке, попутно входя в батареи, и возвращается в исходную точку. Подобный способ монтажа прост в реализации.
  • Первая половина системы выходит из нагревателя,
    посещает все радиаторы, лишь единожды соединяясь с ними. В крайнем, наиболее удалённом, она останавливается и начинается вторая часть. Последняя также проходит через все батареи, соединяясь с другой стороны. Её конечная точка — котёл.

Выбор будет зависеть от бюджета, поскольку оба варианта имеют преимущества над другим
. Однотрубная проще в монтаже и дешевле, оттого её используют в многоквартирных домах. Двухтрубная сложнее и дороже, но надёжнее, поэтому рекомендуется для частных строений.

Подбор вида обвязки

Схема обвязки радиаторов отопительной системы подбирается исходя из следующих факторов:

  • типа системы, подающей тепло в помещение;
  • способа соединения радиатора с центральными магистралями.

Определение типа системы

Прежде чем приступать к подбору обвязки отопительного оборудования необходимо определить тип системы отопления помещения. В настоящее время применяются следующие типы:

  • однотрубные системы;
  • двухтрубные системы.

Однотрубное отопление – это система, в которой все отопительное оборудование связано одной трубой. Теплоноситель последовательно попадает в каждый радиатор и возвращается в котел по одному замкнутому контуру.

Отопительная система с одним замкнутым контуром

Преимуществами однотрубной отопительной системы являются:

  • сбалансированность системы, что позволяет добиться равномерного прогрева всех подключенных радиаторов;
  • увеличенная скорость прогрева;
  • эстетичный вид и минимальное количество занятого пространства;
  • простота монтажа;
  • экономия на материалах.

К недостаткам можно отнести:

  • взаимосвязанность всех элементов системы, что приводит к невозможности выполнения ремонтных работ одного из них без отключения другого;
  • сложность регулирования температуры теплоносителя;
  • необходимость установки насоса с большим показателем мощности.

Двухтрубное отопление включает в себя два магистральных трубопровода. Один доставляет теплоноситель к радиаторам, а второй – возвращает к отопительному оборудованию.

Отопительная сеть с двумя магистральными трубопроводами

Достоинствами такой системы являются:

  • одинаковая температура всех радиаторов, так как теплоноситель на отдельную батарею поступает непосредственно из отопительного прибора;
  • возможность сооружения системы с меньшим внутренним давлением, что позволяет устанавливать оборудование меньшей мощности.

Наиболее существенным недостатком является стоимость системы. Принято считать, что затраты на приобретение материалов увеличиваются в 2 раза. На самом деле данное утверждение неверно, так как при однотрубной системе требуются меньшее количество труб, но с большим диаметром, а для двухтрубной – наоборот.

Однотрубная система отопления организована практически во всех многоквартирных домах старой постройки. Также ее целесообразно устанавливать в дачных домиках, площадью до 150 м². В новых домах и загородных коттеджах устанавливается двухтрубная система.

Варианты подключений

Способы подключения радиаторов также зависят от расположения труб в частном или многоквартирном доме. Выделяют:

боковое соединение, при котором входящий и отводящий патрубки располагаются с одной стороны радиатора. Такой тип отличается минимальными затратами на обустройство подключения (последовательное соединение), эстетичностью и минимальными потерями тепловой энергии. Как правило, применяется в большинстве многоквартирных домов;

Боковое подключение радиатора

диагональное соединение. В отличие от предыдущего случая ввод и вывод располагаются с противоположных сторон батарей отопления. Основное преимущество – возможность равномерного прогрева радиаторов с большим количеством секций (от 12 штук);

Диагональное подключение батареи

нижнее соединение – входящий и выводящий патрубки подводятся снизу. Достоинствами такого способа является эстетичность и возможность вмонтировать магистрали с пол или стену. К недостаткам относятся значительные потери тепловой энергии, находящиеся на уровне 1 % – 15%.

Нижнее подключение отопительного прибора

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики.  А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

Это интересно: Стальные радиаторы (батареи) отопления — характеристики и советы по выбору

Необходимые навыки

Для того, чтобы самостоятельно провести монтаж радиаторов отопления необходимо иметь хотя бы минимальные строительные и слесарные навыки. Для их получения нет необходимости записываться на специализированные курсы – достаточно внимательно ознакомиться с видеоинструкциями, опубликованными в большом количестве в интернете.

соединение терморегулятора радиатора и батареи

Подготавливаем инструменты

Конечно же, для монтажа батарей отопления необходимо запастись необходимыми инструментами. Не стоит бояться, что от вас потребуется приобретение дорогостоящих устройств. Большинство инструментов для такой работы найдется у вас в подсобке, а необходимые, но отсутствующие вещи можно взять в аренду или одолжить у знакомых.

Итак, найдите или одолжите электрический шуруповерт, пассатижи, перфоратор или дрель с функцией удара и специальное сверло или бур к ним, а также обычный строительный уровень.

При приобретении радиатора отопления обратите внимание на полноту комплектации приобретаемых устройств. Для этого сфотографируйте имеющиеся у вас в доме выводы труб отопительной системы. В случае первоначального монтажа при строительстве лучше, чтобы выходные патрубки труб отопительной системы подходили к входным патрубками без переходников

А вот если вы заменяете батареи в ходе ремонта – ситуация может осложниться

В случае первоначального монтажа при строительстве лучше, чтобы выходные патрубки труб отопительной системы подходили к входным патрубками без переходников. А вот если вы заменяете батареи в ходе ремонта – ситуация может осложниться.

Подводим трубы к радиаторам

При проведении ремонта и замены радиатора, возможно вам придется менять выходные патрубки имеющихся в вашем помещении труб отопительной системы.

чугунная батарея

Самый простой и надежный способ соединения старых металлических труб с современными батареями выглядит следующим образом:

  1. Система отопления перекрывается и из нее сливается лишняя вода.
  2. Углошлифовальной машинкой срезается лишняя часть старых труб водоснабжения. При этом руководствуемся правилом «Семь раз отмерь, один раз отрежь.
  3. Нарезаем на оставшемся куске стальной трубы новую резьбу.
  4. На отрезок трубы закручивается запорный вентиль подходящего диаметра.
  5. С новой батареей отопления новый вентиль можно соединить при помощи специализированного гибкого соединения из металлопластиковой трубы или при помощи разводки из медной трубы. Монтаж металлопластика выглядит проще, однако, такая труба может разрушиться от чрезмерно высокой температуры в трубах магистрального теплоснабжения. А вот медная труба сможет выдержать даже перегретый пар, но для ее монтажа придется применить пайку, что не у всякого может получиться.

Главной характеристикой смонтированной подводки горячего теплоснабжения к радиаторам отопления является герметичность. Вода в системах отопления может находиться под большим давлением. При проверке герметичности соединений рекомендуется пускать поток воды поэтапно, первоначально с небольшим уровнем давления.

Также при покупке проверяем комплектацию труб и при необходимости докупаем дополнительные соединительные элементы

Обратите внимание, что при сборке секций может использоваться ключ специальной конфигурации – проверьте его наличие в комплекте поставки

Устанавливаем радиаторы

После подготовки системы теплоснабжения начинаем размечать место для установки батарей. Прикидываем, где должны располагаться кронштейны, отмечаем их будущее положение и проверяем горизонтальный уровень установки при помощи строительного уровня.

Прикручиваем кронштейны и вещаем на них батарею в сборе.

Обратите внимание, что число узлов крепления на радиаторе отопления на стену напрямую зависит от количества секции и конструкции батареи

монтаж батарей в деревянном доме

В том случае, если вы подсоединяете стальные трубы к радиатору при помощи сварки – можно ограничиться двумя кронштейнами. Если соединение с магистралью водяного теплоснабжения идет на полипропителеновых трубах и фитингах – то для фиксации батареи нужно уже не менее трех кронштейнов. Кроме, того, количество точек фиксации зависит и от количества секций. При числе секций до 5 — можно ограничиться тремя точками крепления: 2 сверху и 1 снизу. Далее, при увеличении секций до 10 — необходимо добавить по 1 точке крепежа сверху и снизу.

Современные батареи устанавливаются практически на любую поверхность, в том числе и на деревянные стены.

Двухтрубная

В этой системе жидкость циркулирует по двум выделенным магистралям: подающей (выход теплоносителя из котла) и обратной (к котлу). Две трубы подсоединяются к водяному обогревателю. Монтаж осуществляется вертикальным или горизонтальным методом разводки. Горизонтальная — выполняется тремя схемами: проточным, тупиковым, коллекторным.

При проточной схеме, движение воды происходит последовательно, сначала жидкость выходит из первого конвектора, далее к магистрали присоединяется второй и последующие элементы, затем вода возвращается к котлу. Теплоноситель в подающей и обратной трубах, в этом случае, движется в одном направлении.

Тупиковая разводка характеризуется противоположным направлением воды в трубах, то есть вода выходит из первой батареи и устремляется к котлу в обратном направлении, аналогично из остальных обогревателей.

При лучевой или коллекторной разводке, нагретая жидкость подается к коллектору, от которого отходят трубы к конвекторам. Этот вариант более дорогостоящий, но отличается возможностью точной регулировки напора воды.

Ленинградская система отопления схема, варианты подключения, плюсы и минусы. Однотрубная система отопления частного дома своими руками как сделать, читайте рекомендации.

Преимущества теплых полов Рехау на https://klimatlab.com/otoplenie/tepliy-pol/nemeckoe-kachestvo-i-nadezhnost-rexau.html

Преимущества:

  • Параллельное подключение конвекторов, вывод из строя одного элемента не влияет на работу всей цепи;
  • Возможность установки терморегуляторов;
  • Минимальные теплопотери;
  • Функционирование системы в помещениях любой площади.

Недостатками такой схемы является более сложная система монтажа, высокий расход материалов.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
