Твердотопливный котел своими руками

Техника безопасности

Гарантировать долговечность, надежность и отсутствие угрозы возникновения пожаров при эксплуатации отопительной системы может неукоснительное соблюдение всех норм и правил по технике безопасности.


Соблюдение всех норм гарантирует безопасность.

Правила эксплуатации котла:

  • горючие и легковоспламеняющиеся материалы не могут находиться рядом с устройством;
  • вентиляция должна быть исправна;
  • нельзя допускать перегрева воды в системе или ее полного испарения через расширительный бачок.

Лучший вариант – монтаж агрегата в отдельном строении. Дрова, уголь и торф, применяемые в качестве топлива, будут загрязнять пространство рядом с котлом, что недопустимо в жилом доме. А возможная утечка продуктов горения не приведет к опасным последствиям.

При мощности отопительной системы, не превышающей 35 кВт, допустима ее установка в пределах отапливаемой площади. Но в этом случае устройство желательно отгородить небольшой кирпичной стеной.

Как устроен самодельный котел длительного горения

Принцип работы

Схема работы таких котлов основывается на особенности твердого топлива тлеть несколько часов, производя при этом большое количество тепловой энергии. Характерно, что топливо в таком случае сжигается более полно, а количество отходов, как следствие, заметно снижается.

Чертеж котла

Основным элементом котла является топка, где горение ограничено, а интенсивность подачи воздуха контролируется при помощи специальных приспособлений. Топливо загружается два раза в сутки большими порциями, после чего медленно тлеет (ограниченное количество кислорода не позволяет ему полноценно гореть).

Труба, посредством которой выводится дым, пропускается через теплообменники и нагревает жидкость в отопительной системе. Выходит, достаточно лишь каждые 12 часов загружать топливо для бесперебойного обогрева дома.

Схема котла

Основные преимущества

Котлы длительного горения выделяются на фоне отопительных систем других типов. Конечно, основное преимущество – это именно длительность работы, но есть и другие важные моменты:

  • низкая стоимость топлива;
  • автономность;
  • возможность обогрева больших площадей при минимальных расходах;
  • легкость монтажа и эксплуатации;
  • безопасность;
  • возможность изготовления в домашних условиях.

Устройство прибора

Для изготовления котла удобнее использовать металлическую трубу ø30 см и больше с толщиной стенок не менее 5 мм (иначе последние в скором времени прогорят из-за высокой температуры внутри прибора). Высота конструкции может колебаться между 80 см и 100 см, все зависит от площади помещения.

Труба для корпуса

Вне зависимости от модификации котел состоит из трех основных зон:

  • загрузочной зоны;
  • зоны тления и теплообразования;
  • зоны окончательного сжигания, где горит зола и выводятся дымные газы.

Данный элемент выполняется в виде металлического круга толщиной 5-6 мм с отверстием посередине, через которое с помощью телескопической трубы кислород подается в топку. Диаметр изделия должен быть несколько меньше диаметра корпуса. Высота регулируется посредством специальной крыльчатки.

Котел на дровах длительного горенияКотел на дровах длительного горения

Котел длительного горения

Воздух может подаваться одним из двух способов:

  • прямо из атмосферы;
  • из специальной камеры нагрева (она располагается в верхней части конструкции), что обеспечивает более эффективную работу котла.

Для регулировки используется специальная воздушная заслонка.

Сверху приваривается дымоотводная труба. Она должна вестись перпендикулярно корпусу минимум 0,5 м, иначе образуется чрезмерная тяга.

Снизу оборудуется дверка для удаления продуктов горения. Чистку нужно проводить нечасто, ведь топливо будет сгорать полнее.

Существует два способа нагрева теплоносителя, у каждого есть свои сильные и слабые стороны.

Котел длительного горенияКотел длительного горения

Способ №1. К трубе теплообменника, проходящей через зону сгорания, подключается змеевик, посредством которого и происходит нагрев воды в баке.

Способ №2. Формируется отдельный металлический бак, сквозь который пропускается труба дымохода. Разгоряченный дым подогревает жидкость.

Первый способ более эффективен, но вместе с тем более сложен в выполнении. Второй сделать проще, но он целесообразен только в небольших домах.

Выбираем тип изготавливаемого котла

Практически все самодельные котлы отопления на твердом топливе для частного дома, являются просто хорошей копией того оборудования, что выпускается на заводах отечественных и зарубежных производителей. Хотя полностью воссоздать технологический процесс без специального оборудования невозможно, при изготовлении используются схемы и чертежи уже готовых моделей.

При выборе типа котла, обращают внимание на КПД, требования, предъявляемые к качеству топлива и другие характеристики. Все популярные конструкции, делятся на два вида, по особенностям расположения топочной камеры

Шахтный с вертикальной загрузкой

Такая конструкция, впервые стала использоваться в котлах длительного горения отечественных производителей. В устройстве шахтного оборудования имеются следующие особенности:

  • Используется принцип нижнего горения. В конструкции предусматриваются две дверцы: топочная и загрузочная.
  • Топливо загружается в вертикальную топочную камеру. Размеры топки рассчитываются таким образом, чтобы поленья свободно опускались вниз, по мере прогорания нижнего слоя.
  • Воздух подается сразу с двух сторон. Первый воздушный поток направляется сверху топочной камеры вниз, второй, распространяется внизу под колосниками и направлен к встроенному дымовому каналу.

Шахтный твердотопливный котел работает по принципу длительного горения, с применением газогенерации или пиролиза. Изготовление модели данного типа трудоемко и требует проведения грамотных теплотехнических расчетов. На выходе, получается котел с КПД около 88%, неприхотливостью к качеству дров (допускается влажность до 42%).

Горизонтальный с боковой загрузкой

Конструкция с боковой загрузкой является классической и чаще всего, именно ее выбирают при самодельном изготовлении твердотопливного котла. По внутреннему устройству, модель напоминает обычную дровяную печь.

Самодельный твердотопливный отопительный котел с водяным контуром, использующий боковую загрузку, имеет следующие особенности:

  • Вместительная топочная камера – объем топки рассчитывают таким образом, чтобы обеспечить работу котла от одной закладки, в течение 4 часов.
  • Топочная камера должна отделяться от зольного ящика, решеткой. В котлах, для сжигания угля, используются металлические или чугунные колосники. Дверка зольного ящика используется для регулировки интенсивности горения. Открытием и закрытием изменяются параметры тяги.
  • Система дымоотведения – в зависимости от используемого принципа горения, изготавливается прямой или ломаный дымоходный канал.

Котлы с боковой загрузкой и горизонтальной топкой, имеют простую конструкцию, наиболее подходящую для самостоятельного производства.

Полезные советы по изготовлению ТТ котла

  • Если вы хотите  сделать ТТ котел  универсальным  с позиции  использования сырья, то для топочной камеры используйте трубу из жаропрочной легированной стали.

    Можно значительно сократить расход  на строительство  агрегата, если  взять бесшовную стальную  трубу 20 марки.

  • Прежде чем устанавливать котел на место, которое определено  под этот агрегат, проведите первую растопку на улице, оборудовав котел  временным  дымоходом. Так вы убедитесь в надежности конструкции  и  увидите, правильно ли собрали  корпус.
  • Если в качестве  основной камеры  вы будет  использовать газовый баллон, то учитывайте, что  такой агрегат  вам  обеспечит  горение  на 10-12 часов из-за небольшого количества закладываемого топлива. Итак небольшой объем пропанового баллона уменьшится после  срезания крышки и зольника. Чтобы  увеличить  объем  и  обеспечить  большее время горения, необходимо использовать  два баллона. Тогда  объема топочной камеры точно  хватит  на обогрев большого помещения, и не нужно  будет  закладывать дрова каждые 4-5 часов.
  • Чтобы дверца зольника плотно закрывалась, не давая доступа воздуху, нужно ее хорошо герметизировать. Для этого по периметру дверцы проложите асбестовый шнур.

    Если  вы будет  выполнять  в котле дополнительную  дверцу, которая позволяет «дозагружать» топливо  не снимая крышки, ее тоже нужно  плотно герметизировать с помощью асбестового шнура.

Для эксплуатации ТТ котла, схему которого мы прилагаем  ниже подходит  любое твердое топливо:

  • каменный и бурый уголь;
  • антрацит;
  • дрова;
  • древесные пеллеты;
  • брикеты;
  • опилки;
  • сланцы с торфом.

По качеству топлива особых  указаний нет – подойдет любое. Но  учитывайте, что при большой влажности топлива, котел  не даст большой коэффициент полезного действия.

Теплоаккумулятор — зачем?

Проблемы перегрева системы отопления решаются установкой теплоаккумулятора — значительной емкости с теплоносителем, которая «стабилизирует» систему. Во-первых, она добавляет объем

С малыми системами это важно. Больший объем теплоносителя перегреть сложно, а иногда (при определенных параметрах) и невозможно

Подбор объема аккумуляторного бака

Во-вторых, теплоаккумулятор исключает резкие скачки температуры, которые характерны для дровяных и угольных котлов. При установке аккумулирующей емкости, резкие изменения температуры тоже исключены, так как из-за большего объема система становится более инерционной. И это плохо, если ее приходится запускать заново. Потому для домов периодического проживания (дач) такой вариант не подходит.

Схема с баком для аккумуляции тепла

Большая инерционность намного лучше с точки зрения комфорта при постоянном проживании в доме: в емкости теплоаккумулятора находится большое количество теплой воды. После того как котел потух, температура в доме поддерживается благодаря циркуляции нагретого ранее в емкости теплоносителя. Этим достигается более стабильная температура, и более редкие топки. Потому обвязка твердотопливного котла с теплоаккумулирующей емкостью используется только и исключительно для домов постоянного проживания.

Обратите внимание, что при обвязке твердотопливного котла с аккумуляторной емкостью, трехходовой клапан ставится по-другому:

Требования к помещению

Сразу стоит отметить, что большинство твердотопливных котлов – это результат отечественного производства. Выбрать их просто, почитав отзывы, посмотрев чертежи и определившись с размерами для системы своего дома.


Отопление в помещени

Существует несколько требований к помещению, в котором должен быть установлен такой котел.

  1. Низкий уровень влажности. Если с этим проблемы, увы, трудно будет растапливать и использовать аппарат, так как будет сыреть не только его внутренняя часть, но и топливо. В результате это вполне может привести к коррозии металла и трещинам в корпусе.
  2. Хорошая вентиляция. Обязательно помещение, в котором планируется топка, должно быть хорошо проветриваемым. Этого требует техника безопасности. Все потому, что при неправильном обращении котел может «задымиться». Обильное выделение углекислого газа опасно для жизни. В помещении, где есть быстрый доступ к свежему воздуху, достаточно открыть окна и проверить его.
  3. Отсутствие взрывчатых и легковоспламеняющихся веществ. Важнейшее условие, которое зачастую не соблюдается. Обычно у мастеров, которые делают что-то своими руками, в котельной располагается мастерская с различными химическими веществами, например, краской, растворителями, аэрозолями. Это крайне опасно. От повышенной температуры эти вещества могут вспыхнуть или взорваться.
  4. Противопожарное оснащение. Рядом с котлом всегда должно находиться ведро с песком. Но идеальный вариант — огнетушитель, вода и песок. При соблюдении правил техники безопасности риски возгорания практически исключаются.
  5. Дальность хранения топлива от котла. Желательно, чтобы твердое топливо хранилось в другом помещении либо в противоположном конце от котла.
  6. Достаточная площадь. В очень тесном помещении снижается безопасность. Поэтому квадратуры должно быть достаточного для перемещения и обслуживания оборудования.

Если помещение готово, остается только сделать котел, обвязку и выполнить его монтаж. Производство своими руками твердотопливного агрегата вполне возможно

Однако для этого важно правильно составить все чертежи, подготовить материал и сопутствующее оборудование. Конечно, гораздо проще выбрать и купить устройство, чем делать его своими руками

Однако для желающих можно привести рекомендации, как все-таки реализовать такую задачу.

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

  • высокая интенсивность горения;
  • сложность оперативной регулировки и контроля этого процесса;
  • неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

  • В начальном положении прижимное устройство (10) находится в верхнем положении.
  • Через дверцу (6) в топку загружают крупную партию дров.
  • После поджигания происходит регулируемый механическим приводом (16) процесс горения.
  • Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
  • Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
  • Золу после завершения цикла удаляют через нижнюю дверцу (13).
  • Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Как быстро рассчитать производительность обогревателя?

Чтобы повысить температуру в топке, крышку нужно хорошо теплоизолировать.

Профессионалы, выполняя расчет мощности твердотопливного котла отопления, руководствуются строительными нормами о строительной климатологии от 1999 года, где приведены все необходимые величины и формулы. Для людей, не имеющих профильного образования, предлагается упрощенный вариант расчета мощности котла. Он проводится по формуле:

W = q * S, где

W – искомая величина, то есть производительность нагревательного элемента;

q – удельный коэффициент мощности, для каждого региона страны он разный. Его величину можно найти в вышеуказанном нормативном документе;

S – площадь помещения, нуждающегося в обогреве.

Сегодня специалисты несколько подкорректировали форму и тем, кто желает получить эффективные твердотопливные котлы отопления своими руками, полученную в результате расчетов величину увеличить процентов на 15, а лучше 20. В случае с использованием двухконтурного обогревательного прибора также делается поправка мощности на приготовление горячей воды.

Инструкция для кирпичного агрегата

Понятным и легким в установке является кирпичный вариант котла, к достоинствам этой модификации специалисты относят следующие свойства:

Схема кирпичного котла

  • Простая и эффективная конструкция.
  • Не требует сложных сварочных работ, при покупке магазинного теплообменника сварка не понадобится.
  • Такой котел на твердом топливе не только нагревает теплоноситель, но и сам работает по принципу печки, обогревая котельную.
  • При создании плитки в конструкции котла легко готовить пищу.

Минусом является неразборная конструкция, такой котел ставится на кухне или в специально отведенной котельной, если не планируется приготовление еды на нем.

Последовательность сборки

Во время начального этапа производится сварка теплообменника, по габаритам которого будет создана топочная камера.

Создается специальный фундамент из бетона с арматурной обвязкой. Либо специалисты могут уложить бетонную плиту или создать кирпичную кладку. Гидроизоляция пола обеспечивается устройством рубероида.

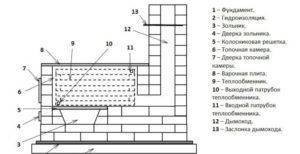

Чертеж котла из кирпича

Печным кирпичом производится выкладка нижней части камеры топки и зольника с дверцей. Разделить их нужно колосниковой решеткой из чугуна.

Теплообменник укладывается на пол топочного отсека. Кирпичом обкладываются стенки камеры сгорания по высоте из чертежа. Нужно оставлять тепловой зазор около 2 сантиметров между ними и нагревательным прибором. Выходящие патрубки должны выходить наружу за стенки топки.

В передней части монтируется дверка для укладки топлива, сзади остается дымоходное отверстие.

Монтаж и подключение к системе отопления

Место, в котором предполагается установка котла, должно соответствовать определенным требованиям. В первую очередь в котельной должна быть хорошая вентиляция, обеспечивающая приток воздуха.

Учитывая большую нагрузку на пол, рекомендуется в месте установки обеспечить дополнительный фундамент. Покрытие пола должно быть негорючим. Рекомендуется оставлять расстояние до стен не менее 50 см.

Диаметр дымохода должен соответствовать параметрам котла, его установка существенно влияет на КПД. Обвязка выполняется с помощью стальных или медных труб следующим образом:

  • первым на подающем патрубке устанавливается клапан охлаждения, который в случае перегрева воды смешивает ее с водопроводной и направляет в обратную линию, сливая избыток воды в канализацию;
  • далее производится установка группы безопасности, состоящей из манометра, предохранительного клапана и воздухоотводчика;
  • на обратной линии устанавливается шаровый кран, фильтр грубой очистки, насос;
  • на обратной линии также располагается расширительный бак;
  • между подающим и обратным трубопроводом устанавливается двухходовой клапан с выносным термодатчиком, позволяющий поддерживать температуру воды на уровне 50-60 °С (чтобы избежать образования конденсата).

Котел на твердом топливе позволяет отапливать дом, используя дешевое и доступное топливо. Изготовление и установка котла могут быть произведены самостоятельно при наличии необходимых инструментов, материалов и навыков. Это обойдется гораздо дешевле, чем покупка котла промышленного производства.

Изготовление корпуса

Итак, в первую очередь подготавливаются детали будущего агрегата. Из трубы 425 мм будет изготавливаться корпус отопительного прибора. Для небольшого отопительного котла высота в 1,0-1,2 м с учетом небольшого диаметра – это оптимальный вариант.

Режем трубу по этим размерам с помощью газового резака. Края обрабатываем болгаркой.

Отверстия для топки и поддувала

Теперь необходимо в корпусе вырезать два отверстия: под топку и для поддувала. Они должны быть прямоугольными. Для топки подойдет размер 20х10 см, для поддувала 20х3 см. Они располагаются один над другим, топочное отверстие выше.

Расстояние от края трубы до поддувала в пределах 5-7 см. Между отверстиями расстояние – 5 см. Края отверстия обрабатываются болгаркой. Вырезанный кусок стенки трубы для топки будет использован в качестве дверцы. Его края также зачищаются.

Отверстия для патрубков

С помощью резака вырезаются еще два отверстия под патрубки подачи и обратки диаметром 25 мм. Отверстия располагаются друг напротив друга. При этом отверстие обратки вырезают сбоку котла над топкой: от топочного отверстия на расстоянии 15 см.

На расстоянии 5 см только от верхнего края корпуса вырезается отверстие для подачи теплоносителя. Тут же к этим отверстиям можно приварить два сгона.

Каков реальный КПД твердотопливных котлов

Производители отопительного оборудования, в частности твердотопливных котлов, предлагают большой ассортимент продукции с различными характеристиками.

Исходя из конструкции котла на твердом топливе, все изделия можно разделить на такие группы:

  • традиционные отопительные агрегаты;
  • дровяные котлы с пиролизным типом горения (газогенераторные);
  • длительного горения;
  • пеллетные.

Традиционный котел на твердом топливе, самодельный в том числе, по внешнему виду напоминает печь или буржуйку с самыми необходимыми элементами – топочной камерой, дверцей, зольником и дымоходом. С помощью зольника можно регулировать тягу, открывая и закрывая заслонку. Такие конструкции считаются достаточно надежными, поскольку в них нет никаких технологичных элементов, например термодатчиков или градусников, автоматического блока управления или электроники. В данном случае основным элементом конструкции твердотопливного котла является теплообменник, передающий тепловую энергию теплоносителю. Теплообменник бывает трубчатым или изготавливается в виде емкости из сплошных стальных листов.

Есть, однако, и более сложные устройства, которые тоже можно отнести к традиционным. Они оснащены перегородками и дроссельными заслонками, чтобы тягу было удобнее регулировать, а горячий воздух проходил большее расстояние до момента выхода в дымовую трубу. Такие перегородки существенно увеличивают КПД котла, поскольку больше тепловой энергии передается теплоносителю, а не просто «вылетает в трубу». Нужно понимать, что КПД котла это очень важный показатель.

Для подобных котлов можно использовать практически любое топливо – дрова, уголь, пеллеты и даже мусор. Главное, чтобы оно было как можно суше. С точки зрения производительности котлы простых конструкций едва ли могут претендовать на 50 % КПД, а в большинстве случаев он составляет всего лишь 15-20 %. Проблема заключается в том, что топливо слишком быстро сгорает, не успевая передать всю тепловую энергию воде в теплообменнике. В результате, большее количество тепла просто выводится в дымоход или его избыток заставляет теплоноситель закипать. Например, дрова нужно добавлять в топку каждый час, а угля хватит на 2-4 часа, но все равно он сгорает с избытком энергии и большими теплопотерями.

Порядок работы

«Нулевой пункт» — проверка комплектности самого котла, осмотр на наличие дефектов.

Предварительный монтаж элементов управления и электропитания

1. Устанавливаем штатный регулятор горения (резьбовое соединение). Часто он представляет собой поворотную ручку с закреплённой через рычаг цепью, которая придерживает дверцу заслонки. Поворачивая ручку регулятора, мы открываем вертикальную дверцу заслонки на нужный размер, тем самым контролируя приток воздуха для горения.

2. Монтируем (сборное резьбовое крепление) и подключаем (медные провода 3х1,5 в гофре) терморегулятор. Если нет — ставим заглушку из комплекта. Выводим провода к регулятору напряжения.

3. Устанавливаем тэн в посадочное место внизу котла (резьбовое соединение). Если нет — ставим заглушку (в комплекте).

4. Подключаем электропитание тэна (провода 3х2,5).

Внимание! Воспользуйтесь консультацией специалиста-электрика при подключении тэна. Обязательно используйте заземление

Полезные советы по изготовлению ТТ котла

  • Если вы хотите сделать ТТ котел универсальным с позиции использования сырья, то для топочной камеры используйте трубу из жаропрочной легированной стали.

    Труба из легированной стали для котла

    Можно значительно сократить расход на строительство агрегата, если взять бесшовную стальную трубу 20 марки.

  • Прежде чем устанавливать котел на место, которое определено под этот агрегат, проведите первую растопку на улице, оборудовав котел временным дымоходом. Так вы убедитесь в надежности конструкции и увидите, правильно ли собрали корпус.
  • Если в качестве основной камеры вы будет использовать газовый баллон, то учитывайте, что такой агрегат вам обеспечит горение на 10-12 часов из-за небольшого количества закладываемого топлива. Итак небольшой объем пропанового баллона уменьшится после срезания крышки и зольника. Чтобы увеличить объем и обеспечить большее время горения, необходимо использовать два баллона. Тогда объема топочной камеры точно хватит на обогрев большого помещения, и не нужно будет закладывать дрова каждые 4-5 часов.
  • Чтобы дверца зольника плотно закрывалась, не давая доступа воздуху, нужно ее хорошо герметизировать. Для этого по периметру дверцы проложите асбестовый шнур. Асбестовый шнур

    Если вы будет выполнять в котле дополнительную дверцу, которая позволяет «дозагружать» топливо не снимая крышки, ее тоже нужно плотно герметизировать с помощью асбестового шнура.

Для эксплуатации ТТ котла, схему которого мы прилагаем ниже подходит любое твердое топливо:

  • каменный и бурый уголь;
  • антрацит;
  • дрова;
  • древесные пеллеты;
  • брикеты;
  • опилки;
  • сланцы с торфом.

По качеству топлива особых указаний нет – подойдет любое. Но учитывайте, что при большой влажности топлива, котел не даст большой коэффициент полезного действия.

Котёл Холмова

Эта модификация печи отличается тем, что она оборудована двумя камерами — для установки теплообменника и отдельно для сжигания топлива. Эти устройства с нижним горением и высотой топки на всю высоту, что стало названием для них. Принцип действия зависит от конструкции.

Самыми популярными сегодня являются две конструкции:

  • пиролизные котлы Холмова (ПК);
  • обычного горения.

Топливо сгорает внизу закрытого топочного пространства. Вторая шахта меньшего размера, служит для дожига уходящих газов и охлаждения их в бойлере подогрева воды на отопление.

Энергонезависимые устройства контролируют температуру термостатом RT3, установленного на фронте конструкции. Для полноты горения топлива Подача воздуха в него, регулируется дверкой поддува расположенной на основной двери зольника.


Котел Холмова. Вид сверху и сбоку

Специальный ограничивающий затвор установлен для того, чтобы обеспечить минимальный воздухопроход. В верхней тыловой части агрегата находится патрубок для присоединения дымовой трубы, обеспечивающей естественную тягу.

Котел оборудован клапаном-отсекателем и компенсаторами на наружной части и внутри корпуса, предназначенных для предотвращения от разрыва сварных швов во время аварийного перегрева.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
