Изготовление теплообменника для дома своими руками

Как самостоятельно изготовить устройство

Несложный змеевик несложно изготовить самостоятельно из медной трубки. Для дымохода диаметром 100 мм подойдет медная трубка с диаметром ¼ дюйма и длиной 3-4 м. К концам трубы следует припаять фитинги с резьбой. Затем трубку заполняют мелким песком, закручивают их и обматывают дымоход.

Эту работу удобно выполнять с помощником. Затем песок из трубы вымывают водой под давлением. Присоединяют трубы, ведущие к радиаторам и расширительному баку.

Теплообменник Кузнецова выполняют при помощи сварки. Самый простой вариант – изготовить корпус из газового баллона или трубы большого диаметра.

Для изготовления понадобятся следующие материалы:

  1. Газовый баллон, труба большого диаметра (300 мм) для корпуса.
  2. Труба диаметром 32 мм (одну заготовку лучше взять большего диаметра – до 57 мм). Длина заготовок – 300-400 мм, общее количество должно быть достаточно для вырезания заготовок.
  3. Два небольших патрубка одного диаметра с диаметром дымохода; желательно использовать трубу дымохода – если дымоход сборный, то с одной стороны конструкции патрубок будет с раструбом, который необходим для монтажа теплообменника.
  4. Два фрагмента стального листа, достаточных, чтобы вырезать заглушки торцов корпуса.

Технология изготовления воздушного теплообменника:

  1. Большая труба или баллон обрезается в нужный размер.
  2. Нарезаются 9 заготовок такой же длины из тонких труб.
  3. Вырезаются круги для заглушек.
  4. В кругах вырезаются 9 отверстий для труб маленького диаметра; если берется одна трубка большего диаметра, то отверстие для нее вырезается в центре.
  5. Тонкие трубы вставляются в отверстия заглушек, наживляются при помощи сварки, затем привариваются.

В корпусе по бокам вырезаются отверстия с диаметром, равным диаметру дымохода.

Конструкция из тонких трубок и заглушек вставляется в корпус и проваривается по стыку заглушек и корпуса из большой трубы.

В отверстия по бокам корпуса вставляются патрубки и также провариваются.

Альтернативный вариант:

Какие материалы можно использовать

Идеальный вариант – (например, пищевая аустенитная нержавейка 08Х18Н10 или AISI 304) или медь. Изделия промышленного производства иногда изготавливают из титана. Но цена на эти материалы достаточно велика. Зато они долговечны, не ржавеют, надежны и прочны. Если у вас буржуйка в гараже или самодельная каменка из подручных материалов в бане, вполне возможно применить и черный металл (углеродистую сталь).

Можно применить качественную гофрированную трубу из нержавейки. Для змеевика можно применять и алюминиевые трубы (только не для дымоходов твердотопливных печей).

Иногда применяют и оцинкованную сталь, но следует иметь в виду, что при сварочных работах слой цинка испаряется, и все преимущества оцинковки (стойкость к коррозии) сходят на нет. При температуре выше 400 °С цинк начинает испаряться (пары цинка токсичны), поэтому не стоит применять оцинковку для теплообменников на дымоходах твердотопливных котлов.

Как сделать теплообменник самостоятельно?

Покупать дорогие изделия из нержавейки для эксплуатации в бане нецелесообразно. Теплообменник для печи в бане можно легко изготовить самостоятельно. Как сделать теплообменник банной печи своими руками? Пошаговая инструкция будет ниже.

Материалы и инструменты

Какие материалы имеют для теплообменника печи в бане первостепенное значение? Зависит от того, сколько воды нужно нагреть. Вот примерный список того, что понадобится:

  • металлический лист, толщина 2-3 мм — S=2*(0,40*0,80+0,40*0,20)+0,80*0,20 = 2*(0,32+0,08)+0,16 = 0,96 м2
  • кран Ø32 мм — 2 шт.
  • обратный клапан Ø32 мм — 1 шт.
  • фитинги Ø32 мм— 6 компл.
  • патрубки Ø32 мм — 6 шт.
  • вентиль Ø32 мм (для слива) — 1 шт.
  • труба металлическая, гофрированная Ø32 мм — 3 м.
  • труба Ø32 мм (холодный водопровод) — по необходимости.
  • уплотнительный шнур для герметизации соединений — 1 упак.
  • электроды — 1 пачка.

Какой инструмент используется? Вот список:

  • сварочный инвертор;
  • «болгарка»
  • прочие инструменты.

Расчет размеров

Мощность нагревателя должна соответствовать мощности самой печи. Рекомендуют сделать теплообменник, руководствуясь следующим:

  1. Теплообменник не должен потреблять больше 10% от мощности самой печи. В таком случае, мощности печи хватит и на обогрев помещения. Топливо будет расходоваться максимально эффективно. Время нагрева не увеличится.
  2. Суммарная длина труб не должна превышать 3 метра. Нужно сделать необходимый уклон, который составляет 2500 на прямой подаче, а на обратной — больше 300 в сторону печки. Так теплоноситель будет эффективно подаваться самотеком. В противном случае, не обойтись без насоса.
  3. Воды должно быть достаточно. Она должна нагреваться не более двух часов, но не закипать. Если сделать бак слишком малого объема, теплоноситель очень быстро закипит. Если котел находится непосредственно в парилке, мыться там будет очень тяжело. Тяжелый пар заполнит помещение и нормально дышать станет невозможно. При слишком большом объеме бака из металла, теплоноситель может и вовсе не нагреться.
  4. Не забудьте, что когда печь прогорит, вода все же какое-то время должна оставаться горячей. Поэтому, нужно заложить необходимый запас мощности.

Учитывая все вышесказанное, попробуем подобрать оптимальный теплообменник из металла. Принимаем, что для прогрева воздуха в бане нужно 5 кВт. Тогда мощность теплообменника из металла составит 10 кВт, а его площадь — 1 м2. На возможные теплопотери отнесем 3 кВт. Тогда монтаж 1 м2 теплообменника даст нам 7кВт энергии. Время нагрева воды — 2 часа. Тогда требуемую площадь теплообменник определим по формуле: S = 1/7*W, где

W = 0,00117*V*(tk-tн) /T= 0,00117*65*(70-10) /2= 2,3кВт, отсюда S = 1/7*W=1/7*2,3 = 0,33 м2, где S — требуемая площадь теплообменника, м2;

W — требуемая мощность теплообменника, кВт (важно определить ее правильно); V — объем воды, которую надо нагреть, принимаем 65 л (достаточно для 4-х человек); tk – требуемая температура воды, принимаем 700С (оптимальная температура горячей воды); tн – изначальная температура воды, принимаем 100С. Требуемая мощность печи — 5+2,3 = 7 кВт. 0,3 кВт можно не учитывать, т

к. 10% от изначальной мощности печи — допустимая потеря (0,3кВт

0,3 кВт можно не учитывать, т. к. 10% от изначальной мощности печи — допустимая потеря (0,3кВт

Инструкция по изготовлению

  1. Правильно изготовим 2 бака для воды: один лучше делать в форме цилиндра (для теплообменника), второй — прямоугольный (выносной). Размеры рассчитываем индивидуально, исходить лучше из расчета выше и собственных потребностей.

    Варианты конструкций

  2. Изготавливаем змеевик, устанавливаем в бак.

    Пример конструкции змеевика 1

    Пример 2

    Пример 3

    Пример 4

  3. Наполняем водой и испытываем в течении 6 часов. Все швы должны быть герметичны, отпотин и утечек быть не должно. Содержание воды в баке при отрицательной температуре запрещено.
  4. Привариваем 2 патрубка для прямой и обратной (нижней) подачи, чтобы организовать циркуляцию.

Представленные в продаже готовые печи с теплообменником

Традиционные модели банных печей, выполняемые из кирпича, понемногу вытесняются более современными металлическими конструкциями. отличающимися доступной ценой, высоким качеством, компактностью и совершенством дизайна. При выборе достойной модели потребитель должен знать объемы парилки и бака для воды, а также мощность отопительного агрегата . Предлагаем рассмотреть наиболее популярные модели печей для бань, оснащенные теплообменником.

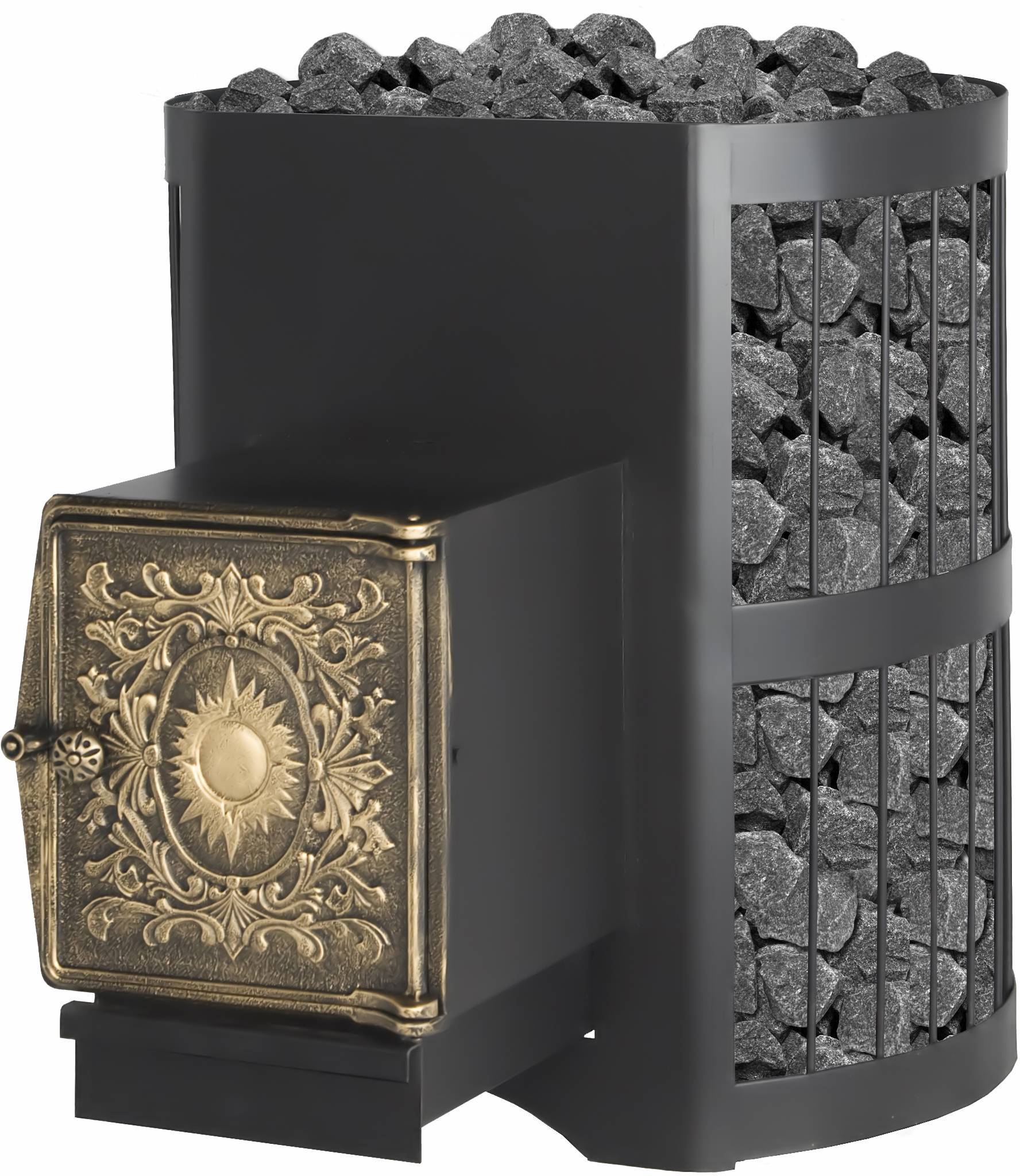

Печь с теплообменником Везувий модель Скиф 16 ВЧТ

Этот агрегат обладает достаточной мощностью для того, чтобы обеспечить высокую температуру в парилке, объем которой достигает 18 куб. м. В корпус печи встроен теплообменник, быстро нагревающий воду в баке, вынесенном в смежное с парилкой помещение. В зависимости от особенностей монтажа печи в своей бане, покупатель сам выбирает агрегат с левосторонним либо правосторонним размещением теплообменника. Этот представитель модельного ряда печей Везувий примечателен тем, что вокруг его корпуса в специальном кожухе располагаются камни, создающие эффект кирпичной кладки. Практически все остальные модели оснащаются каменкой, установленной сверху агрегата. Топка печи изготовлена из высокопрочной качественной стали, толщина которой составляет 8 мм. Такой материал сохраняет свои характеристики и пропорции изделия даже при самых высоких температурах.

Распределение цен на печи Везувий Скиф можно посмотреть в таблице:

Печь Торнадо 20М2

Модель с чугунной дверцей благодаря своей мощности способна обогреть помещение парилки объемом 20 куб. м. Отличительными чертами печки являются:

  • внушительные габариты и вес;
  • встроенный в корпус теплообменник;
  • мощная топка;
  • боковой кожух большой вместительности для закладки 240 кг камней.

Последний из списка элемент конструкции выполняет сразу две функции . предохраняет печь для бани с теплообменником от перегрева и эффективно разогревает наполнение боковой каменки.

Из-за того, что вес агрегата составляет 125 кг, а это достаточно солидный показатель, перед проведением монтажных работ нужно выполнить закладку фундамента, предварительно рассчитав его требуемую прочность.

Стоимость печей данной торговой марки определена в пределах 22–38 тысяч рублей.

Harvia 20 SL Boiler

Печь-каменка Harvia 20 SL Boiler – это разработка финских производителей отопительных агрегатов для бань и саун. Модель весом 75 кг прекрасно подходит для обогрева парилки, объем которой доходит до 20 куб. м. Оптимальная температура в помещении создается также за счет равномерного нагревания и плавной отдачи тепла от 40 кг камней. Каменка, работающая на дровах, пользуется большой популярностью среди потребителей в основном за счет современных технологий, заложенных в ее конструкцию.

В корпус печи встроен теплообменник в виде бака, заполненного водой. Образцовое устройство обеспечивает постепенный нагрев жидкости, не доводя ее до кипения. Только при очень длительном использовании печи вода может стать кипятком. Благодаря выносной конструкции топку можно размещать в смежном с парной помещении, таким образом, в парной постоянно будет поддерживаться тепло и порядок.

Плавность форм агрегата, рамка из нержавеющей стали, устойчивые ножки придают привлекательность внешнему виду каменки. Печь для бани с теплообменником для воды стоит в среднем 37,5 тысячи рублей.

Установка теплообменника

Если вы хотите избежать трудоемкой работы по монтажу, то вам следует приобретать металлическую печь, укомплектованную теплообменником. Выполнить эту работу достаточно просто — нужно только внимательно ознакомиться с инструкцией по эксплуатации и произвести сборку в точности со схемой. В завершение вам останется лишь подключить ее к системе.

Совсем иначе дело обстоит, если вам необходимо подключить водяной контур к газоходу или топке кирпичной печи. В этом случае вам потребуется изготовить регистр, для которого вы можете использовать черную толстостенную трубу или нержавейку. После этого вам останется только встроить его, ориентируясь на заранее разработанный проект печи.

Изучая отзывы об изготовлении и установке печей своими руками, можно найти рекомендации отдельных пользователей о том, что оптимальной для теплообменника является площадь поверхности 1 м2. Однако это не может быть универсальным ориентиром из-за различий в конструкции печей. К тому же выполнить расчет этого показателя обычному пользователю непросто. Поэтому лучше изготовить самодельный змеевик, подобный тому, которым комплектуются готовые банные печи. Иными словами, вам необходимо вначале узнать технические характеристики изделия любого производителя той же мощности, что и у вас, не забыв учесть площадь поверхности теплообмена.

Если же вас заинтересовали модели дымоходных теплообменников, работающих по принципу водяного экономайзера, то у вас есть два пути — купить у производителя или изготовить самостоятельно, собрав конструкцию из двух труб разного диаметра. Но здесь вам нужно помнить о следующем: делая контур большой протяженности, вы тем самым повышаете его эффективность обмена теплом с дымоходной трубой.

Как сделать бустер для промывки теплообменника

Бустер состоит из резервуара, насоса для циркуляции воды и электронагревательного элемента. Не нужно разбирать котел отопления для промывки, достаточно отсоединить патрубки, к одному из них подсоединить шланг с нагнетанием через него химического раствора внутрь агрегата. Через другой патрубок раствор будет выливаться, но к нему тоже нужно подсоединить шланг.

Из химических реагентов в основном используется соляная, серная кислота, может заливаться фосфорная, азотная.

Промыть теплообменник не сложно, но соблюдать технику безопасности необходимо, то есть отключить сначала прибор от источника питания, будь то газ, вода, электроэнергия

Демонтаж нужно производить осторожно, поврежденный уплотнитель может привести к протечке конструкции, оборудование быстро выйдет из строя

Способ монтажа змеевика

Монтировать теплообменник-змеевик можно на дымоход банной печки или буржуйки в гараже или сарае. Он будет служить для отопления или для нагрева воды.

Для работы потребуется:

  • алюминиевая или медная трубка длиной до 3 м;
  • 2 штуцера 3/4″ и гибкий шланг для горячей воды;
  • котел с поплавковым краном для заполнения водой и клапаном для ее использования;
  • кран для слива теплоносителя из системы.

Технология монтажа системы выглядит так:

  1. Первым шагом производится изгиб трубки, чтобы ее сечение осталось неизменным. Для медных труб менее 28 мм диаметра можно использовать трубогиб, не нагревая их. А вот стальные, алюминиевые и изделия с большим диаметром нуждаются в предварительном прогреве паяльной лампой.
  2. Для сгиба можно воспользоваться сухим песком, заполнив им трубу и закрыв заглушками с обеих сторон. По образцу производят спиральный сгиб, после чего ссыпают песок и промывают трубу под напором воды.
  3. В торцевых частях трубки нарезают резьбу для переходников под штуцеры, а затем подключают к системе.
  4. Полученный змеевик монтируют на дымоход. Если припаять его оловом к трубе, теплоотдача будет лучше. Предварительно производят обезжиривание ортофосфорной кислотой.
  5. Немного выше змеевика на опору или на стену вешают накопительный бак. Подключают его к теплообменнику гибкой подводкой и устанавливают кран внизу бака.

Особенности и функции теплообменника

Прежде чем рассматривать основные моменты изготовления и монтажа теплообменника для горячей воды, абсолютно не лишним будет узнать, что же собой представляет этот агрегат и для чего он нужен.

Теплообменник – техническое устройство, соединяющее между собой два теплоносителя: холодный и горячий. Как правило, он имеет вид обычной трубной конструкции. Между носителями беспрерывно осуществляется передача тепла – от холодного к горячему, благодаря чему дом и обеспечивается горячей водой. Причем у теплообменника нет собственного источника тепла – он использует энергию, поступающую от системы отопления.

Таким образом, главная функция агрегата – подогрев холодной воды и получение на выходе горячей. Эффективность выполнения этой функции зависит от трех факторов:

  • температурная разница между двумя теплоносителями;
  • габариты теплообменника и, следовательно, площадь контакта носителей;
  • материал, из которого изготовлен теплообменник.

Пластинчатый теплообменник

Последний фактор важен не только в плане эффективности агрегата, но и в вопросе его изготовления и монтажа. Для выполнения теплообменника может использоваться пластик, сталь и чугун. Первый материал не всегда эффективен ввиду своей низкой теплопроводности. Что касается выбора между сталью и чугуном, то здесь следует сравнить характеристики двух материалов, чтобы определиться с наиболее подходящим.

Принцип работы

Без медного теплообменника не обходится ни одна отопительная система котлов. Принцип работы прост. Вода начинает циркулировать по змеевикам в трубах, нагревается, течет в трубопровод системы, в радиаторы, из которых возвращается назад, в уже остывшем виде.

В частных домах теплообменник устанавливают в целях превращения печки в водонагревательный котел

При самодельном устройстве важно учитывать размер и форму, чтобы обменник сочетался с габаритами камеры печки

К обменнику подключаются радиаторы, трубопровод, трубы нагреваются равномерно, тепло распределяется по всему дому.

Простейшие теплообменники

Для облегчения выбора агрегата предлагаем вам ознакомиться со следующими вариантами.

Змеевик для печей

Простейший вариант теплообменника – труба (из алюминия, меди или другого пластичного и антикоррозионного металла), загнутая в спираль или, реже, иной формы. Носитель по нему эффективно движется самотеком, если общая его длина менее 3 м. Нагревается за счет раскаленного воздуха, а не контакта с огнем. На концах такой конструкции производят резьбу (наружную) – для фитингового соединения с баком.

Располагать змеевик можно как прямо в топке, внутри, так и вне ее. Форма его бывает самой разной, начиная от простейших U-образных подков, продолжая уже упомянутыми спиралями с различным количеством витков и заканчивая сложными сварными регистрами. Последние делают ради повышения надежности и уменьшения энергопотерь, но так как они получаются крупногабаритными, то их, как правило, ставят в просторные каменки.

Прямоугольный бак на трубе

Это еще один тип – уже не внутренняя цилиндрическая емкость, а конструкция, состоящая из воздухонепроницаемого корпуса, выполненного из нержавеющей стали.

Принцип действия остается таким же – нагреваемая жидкость поднимается в резервуар, охлажденная идет обратно. В реализации для него подойдет дымоход диаметром Ф115мм (без применения переходника) или 110мм (с использованием), а попадание отработанного пара в комнату почти исключено

Правда, система должна быть герметичной, важно своевременно пополнять конструкцию водой.

Рекомендации опытных мастеров

Вот еще несколько советов, подсказывающих, как установить теплообменник в бане максимально рационально:

  • Если не планируете использовать циркуляционный насос, делайте трубопровод под уклоном в 50, чтобы жидкость смещалась за счет самотека.
  • Не берите слишком большой бак и/или не заливайте в него чересчур много воды, она ведь просто не успеет дойти до комфортной температуры за нужное вам время.
  • Уделяйте максимум внимания герметизации – при сборке не стесняйтесь по несколько раз проверить качество каждого соединения.

Выбирайте долговечные материалы и подходящую конструкцию, верно производите расчеты, строго следуйте инструкциям и рекомендациям. Грамотный мастер знает, как сделать и подключить теплообменник в бане, ведь правильная установка будет залогом безопасной эксплуатации оборудования, а значит и комфортного купания после парилки.

Напоследок видео о том, как устроена универсальная модель теплообменника:

Принцип работы

Современные теплообменники могут отличаться друг от друга принципом подогрева воды, на основании чего их можно разделить на несколько типов:

  • Змеевик, установленный внутри отопителя;
  • Наружный теплообменник, выполненный в виде прямоугольного бака, нагрев которого обеспечивается за счёт контакта со стенками печи;
  • Наружный водяной контур, высокую температуру нагрева которого поддерживают дымовые газы.

В продаже можно встретить и такие модели, в которых в конструкции уже установлен бак для воды из нержавейки. Однако теплообменник подобного типа работает так же, как и змеевик.

Змеевик

Первый тип воздушного теплообменника на дымоход — стальной змеевик, который установлен непосредственно в топливнике. Он имеет такое расположение, чтобы избежать прямого контакта трубы с пламенем. Иными словами, его устанавливают на некотором расстоянии от зоны самой высокой температуры. Лучше всего, когда этот элемент расположен на пути отходящих продуктов сжигания топлива. В этом случае можно будет не беспокоиться о возможном его прогорании, а это гарантия его длительной службы. У встроенного змеевика на выходе предусмотрены патрубки, которые позволяют подключить трубы, ведущие к выносной накопительной емкости.

Плюсом теплообменников этого типа является минимальное время нагрева воды. Однако эффективность их работы не впечатляет.

  • Для нагрева используется тепло, забираемое у топки, а это приводит к уменьшению мощности отопителя. В результате увеличивается время отопления парной, а это увеличивает и расход топлива.
  • Остается нерешенной главная проблема — раскаленные дымовые газы будут продолжать все так же, не принося никакой пользы, вылетать в трубу. Из-за этого КПД агрегата находится на довольно низком уровне, который не превышает 50%.

Правда, все вышесказанное не относится к кирпичным банным печам, оснащенным теплообменником и несколькими ходами движения дымовых газов, которые служат для поддержания комфортной температуры в предбаннике и моечной.

Наружный теплообменник

Другой разновидностью теплообменника на дымоход, которая позволяет передавать печное тепло воде, является наружный навесной бак из нержавеющей стали. Как правило, его устанавливают на одну из боковых стенок топливника, а нагрев обеспечивается за счет выделяемого ею инфракрасного излучения. Преимуществом этого варианта является простота установки, однако пользоваться таким теплообменником не очень удобно. Здесь проявляется недостаток, присущий первому типу теплообменника, заключающийся в прямолинейном отборе тепла, и вдобавок к этому в подвесной бак приходится постоянно добавлять холодной воды.

Виды теплообменников

Существует два основных типа конструкции теплообменников:

  • Тип «труба в трубе». Представляет собой отрезок трубы, по которой циркулирует нагреваемая среда. Внутри неё в продольном направлении установлена вторая труба меньшего диаметра, по которой движется горячий теплоноситель. Применяются для жидкостных систем теплообмена.
  • Пластинчатый. Представляет собой пачку пластин с зазором между ними в несколько миллиметров. Они объединены между собой таким образом, что каждая из пластин разделяет две среды с разной температурой, движущихся в перпендикулярном направлении. Существуют конструкции с оребрёнными пластинами, имеющими увеличенную площадь теплоотдачи и, соответственно, большую эффективность. Используются как для жидкостей, так и для воздушных потоков (рекуперация воздушного отопления).

Конструктивный тип «труба в трубе» получил широкое развитие. Существует масса вариантов такого решения:

  • Кожухотрубный. Пучок трубок с циркулирующей средой-приёмником установлены в корпус (кожух), заполненный теплоносителем-донором.
  • Элементный. Ещё одна разновидность кожухотрубной конструкции, с более сложной системой расположения трубок. Предназначен для систем с высоким давлением.
  • Погружной. Спираль с теплоносителем-приёмником погружается в проточную ёмкость с теплоносителем-донором. За счёт невысокой скорости движения жидкости в спирали и быстрой смены теплоносителя в корпусе достигается высокая эффективность нагрева приёмника и малый расход тепловой энергии теплоносителя-донора.
  • Спиральный. Конструкция напоминает погружной вариант, но с плоской полой спиралью, по которой перемещается горячий агент. Холодная жидкость находится в корпусе. Этот тип теплообменников позволяет работать с вязкими жидкостями, пульпой.

Теплообменники типа «труба в трубе» позволяют развивать большую скорость прохождения (циркуляции), получив наименование геликоидных, или скоростных. Существуют также интенсифицированные геликоидные конструкции, позволяющие увеличить скорость и давление (интенсифицировать) греющей и нагреваемой среды для повышения общей эффективности и скорости процесса.

Наиболее эффективным типом конструкции признан пластинчатый вариант, который занимает в несколько раз меньше места при той же производительности. Существенным недостатком является сложность очистки пластин от наслоений из-за малой величины зазоров и недоступности для механической очистки, вынуждающей использовать активные химические вещества.

Конструкционные особенности

Если собственник здания имеет опыт кладки кирпича или печных работ, монтаж может быть произведен своими руками. Перед подключением водяной отопительной системы также понадобится изготовить теплообменный узел.

Несмотря на то, что строительный рынок предлагает большой выбор готовых конструкций, самостоятельное изготовление более выгодно. Собственноручная установка позволяет учесть все параметры данной конкретной печи, ее размещение и габариты топливного отсека.

Теплообменник из труб

Устройство системы печного отопления с водяным контуром подразумевает монтаж теплообменника в топливном отсеке печи и подключение к нему труб для подачи рабочей жидкости. Для отопительно-варочных печей и кухонных плит хорошо подойдут змеевики, сваренные из труб и размещенные в металлических емкостях. Их изготовление требует профессионализма, а очистка от продуктов горения достаточно трудоемка, но извилистая поверхность обеспечит быстрый нагрев.

Применяемые в конструкции 50-милиметровые трубы П-образной формы можно заменить отрезками профильных труб 40х60 мм. Это упростит работы по сварке и серьезно облегчит монтаж. Если печь не применяется для приготовления пищи, к верхней части теплообменного узла привариваются дополнительные трубки малого диаметра. Конструкция, улучшенная своими руками, будет отдавать намного больше тепла.

Теплообменник из листовой стали

Устройства такого типа применяются в печах, предназначенных исключительно для обогрева помещения. Для их изготовления понадобится листовой металл толщиной в полсантиметра, отрезки прямоугольных труб 40х60 мм, а также круглые трубки того же диаметра для подвода воды к рабочей поверхности. Габариты теплообменников зависят от размеров печных отсеков для топлива.

Подобная система отопления может быть применена для отопительно-варочной печи или простой кухонной плиты. Для этого конструкцию необходимо смонтировать так, чтобы нагретые газы из топливной камеры двигались в направлении верхней полки регистра, обтекали ее и входили в дымовые каналы.

Советы и рекомендации

Как видите изготовить теплообменник самостоятельно не трудно. Для простой конструкции достаточно бака, двух медных трубок разных по диаметру, змеевика и вентилятора. За счет устройства можно не только обогреть помещение, но и охладить его.

Вещь, подобно обменнику в той, или иной форме имеется практически в каждом доме. Подойдите к работе конструктивно и обстоятельно, изготовьте чертежи, определитесь с выбором материала, следуйте вышеописанной инструкции по изготовлению, сборке и подключению устройства.

При желании и последовательных действиях соберете конструкцию не хуже магазинной, в доме будет тепло и уютно, а устройство – работать безотказно в течение длительного времени.

Воздушный бак

Усовершенствовать обычную буржуйку или банную печь с прямым дымоходом можно, если установить на воздушный теплообменник на дымоход

Видео: как сделать воздушный теплообменник на дымоход

Еще одна оригинальная конструкция печи с воздушным теплообменником на дымоходе для отопления гаража показана в видео-ролике. С помощью такой печки можно отопить не только гараж, но и любой хозяйственное помещение, включая сельскохозяйственные постройки и теплицы.

Из гофротрубы

Дешевый и простой способ устройства воздушного теплообменника — использование для этой цели гофрированных вентиляционных труб. Их оборачивают вокруг неутепленной части дымохода, в результате воздух в гофре прогревается и за счет тепловой конвекции поступает в соседние комнаты. Чтобы гофротруба прогревалась эффективнее, можно обернуть ее вместе с дымоходом несколькими слоями фольги.

Система с гофротрубой удобна для отопления гаража, в котором установлена простая буржуйка из чернового металла. Такая печь быстро нагревает воздух, но он поднимается к потолку, из-за чего на уровне пола температура остается низкой. Если вывести воздуховоды ближе к полу, можно создать естественную циркуляцию нагретого воздуха, и во всем объеме гаража температура станет примерно одинаковой.

Теплообменник колпакового типа

Теплообменники в виде колпака обычно используют для отопления мансарды или второго этажа. Принцип его действия заключается в том, что нагретый от дымохода воздух поднимается под потолок, где задерживается колпаком и, постепенно остывая, опускается вниз, в комнату.

Колпак можно выполнить или оцинкованного металла или огнестойкого гипсокартона и вывести воздуховоды в нужном месте. Иногда колпак декорируют камнями, которые, нагреваясь, служат дополнительным теплоаккумулятором.

Внешний вид устройства

На любом теплообменнике указываются его технические характеристики, включая максимальную рабочую температуру и давление. Кроме того, обязательно отмечается страна-производитель, компания, выпустившая устройство, схема с контурами. Вне зависимости от страны выпуска и фирмы общий принцип работы теплообменника остается одинаковым. Его контуры могут располагаться вертикально или диагонально. Чаще всего можно встретить именно диагональное расположение: в этом случае при монтаже устройство устанавливается строго вертикально. Только при этом условии агрегат будет работать корректно и равномерно распределять теплоноситель.
