Принцип работы кожухотрубчатого теплообменника, его преимущества и недостатки

Принцип работы на примере пластинчатого теплообменника

отличается довольно сложным принципом действия

На сегодняшний день производители техники предлагают пользователю получить два различных вида комплектации.

1. Одноходовой. Теплоноситель разделяется и создаёт параллельные потоки. Практически сразу же они стекают в выводной порт.
2. Многоходовой. Этот вариант подразумевает использование сложной схемы. Теплообменник начинает своё движение по одинаковому количеству задействованных каналов. Такой принцип работы подразумевает наличие дополнительных элементов (пластин), которые заканчиваются заглушками в отводных портах. Эта особенность добавляет сложности в обслуживание подобных элементов.

Советы по эксплуатации

Для обеспечения эффективной и продолжительной работы теплообменного аппарата необходимо неукоснительно соблюдать приведенные ниже правила эксплуатации кожухотрубных теплообменников:

1. Руководство предприятия или организации обязаны содержать агрегат в строгом соответствии с нормами Правил Госгортехнадзора, обеспечивать безопасность техобслуживания и надежную работу устройства.
2. Лица, ответственные за безопасность работы теплообменника, назначается соответствующим приказом по предприятию из числа технического персонала предприятия или организации.
3. К техническому обслуживанию установки могут быть допущены лица, достигшие 18 летнего возраста, прошедшие медкомиссию, производственное обучение, проверку знаний в квалификационной комиссии и вводный инструктаж по правилам техники безопасности при техническом обслуживании теплообменников. Правила обслуживания должны быть размещены в пределах видимости рабочего.
4. Преобразователь тепловой энергии нуждается в постоянном контроле технического состояния и регулярной очистке от различных загрязнений. Периодичность проверки для систем горячего водоснабжения составляет 6 месяцев. Теплообменники, работающие в отопительных системах, подлежат проверке не реже одного раза в год.
5. При проведении ремонтных работ и технического обслуживания следует отсоединить переходы и калачи с агрегата, внимательно осмотреть и при необходимости, прочистить трубки с кольцевыми канавками спиральным упругим ершом, после чего тщательно промыть проточной водой. При использовании других методов очистки (химической или гидродинамической) необходимо неукоснительно соблюдать правила проведения очистных работ. В случае протекания теплообменных трубок, поврежденные элементы должны быть своевременно заменены новыми. Прокладки тоже должны быть заменены на новые. По окончанию осмотра, технического обслуживания и ремонтных работ, теплообменник в обязательном порядке подвергают гидравлическим испытаниям. Результат работ фиксируется в техническом паспорте установки.

Категорически запрещается включать теплообменник если:

• давление в системе превышает допускаемое;
• при обнаружении неисправностей в системе предохранительных клапанов;
• в элементах агрегата будут выявлены трещины, вздутия, утончение стенок, утечка теплоносителя через сварные швы, трубки и фланцевые соединения;
• при выходе из строя манометров.

Соблюдение этих правил обеспечит эффективную и длительную работу кожухотрубчатого теплообменника.

Благодаря простоте конструкции, надежности и длительному сроку службы, кожухотрубные теплообменники получили широкое распространение в различных областях промышленности. Наибольшее распространение установки получили в нефтеперерабатывающей и химической промышленности, однако нередко используются и в других областях народного хозяйства. Одним из главных достоинств кожухотрубчатых агрегатов является простота эксплуатации и технического обслуживания.

Преимущества и недостатки изделий

Кожухотрубчатые теплообменники имеют ряд достоинств, обеспечивших конкурентные преимущества в своем сегменте теплообменников на рынке теплового оборудования:

1. Они обладают высокой стойкостью к гидроударам в то время, когда другие аналоги такой способностью не обладают.

2. Они могут работать с загрязненными продуктами или в агрессивных средах в отличие от других теплообменников. Например, пластинчатые аналоги работают исключительно на чистом агенте.

3. Простота обслуживания (легко производить механическую очистку), проведения ПТО и высокая ремонтопригодность.

Недостатками изделий этого типа являются:

1. Более низкий по сравнению с пластинчатыми изделиями коэффициент полезного действия, меньшая площадь теплопередающей поверхности.

2. Большие габариторазмеры, следствием чего является повышенная материалоемкость и стоимость аппарата.

3. Значительная зависимость теплоотдачи от скорости перемещаемого агента.

Особенности конструкции кожухотрубных секций для ВВП

Каждая секция является неразборным бойлером длиной 2 или 4 метра, состоящим из следующих основных частей (см. рис. ниже):

1. Стального корпуса, в обиходе называемого кожухом, внутри которого размещаются теплообменные трубки. ГОСТ допускает изготовление кожухов из бесшовных стальных труб диаметром от 57 до 530 мм. По согласованию с заказчиком кожух может изготавливаться с компенсатором теплового расширения либо без него.
2. Теплообменных трубок диаметром 16 х1,0 мм из латуни или нержавеющей стали, собираемых в трубную систему. Количество трубок может достигать 151-211 шт. Поверхность трубок может быть гладкой или профилированной. Для дистанционирования трубок в трубной системе используются перегородки (на рис. не показаны). Их располагают внутри кожуха равномерно по длине секции с угловым смещением относительно соседних перегородок на 60 градусов.
3. Трубных досок, в которые завальцовываются концы теплообменных трубок.
4. Штуцеров для входа и выхода теплоносителя. В зависимости от выбранного способа соединения секций между собой по межтрубному пространству штуцеры могут оснащаться фланцами (показаны на рис.) либо оставаться гладкими (под сварное соединение).

Какие существуют виды теплообменников?

Согласно ГОСТ 9929–82 кожухотрубчатые теплообменные изделия выпускаются диаметром от 15,9 см до 300 см и выдерживают давление в диапазоне от вакуума до 160 кгс/см². В длину аппарат может быть от нескольких сантиметров до 8–9 метров.

Поверхность теплообмена может достигать нескольких тысяч квадратных метров.

Изделия выпускаются следующих видов:

• Н – с неподвижно встроенными трубчатыми решетками;

• К – с температурным компенсатором;

• П – с плавающей головкой;

• У – с U-образной формой трубчатых элементов;

• ПК – комбинированная, оснащена плавающей головкой со встроенным компенсатором.

Кожухотрубчатые теплообменники с неподвижными трубными решетками имеют жесткую конструкцию компонентов. Они наиболее распространены в нефтегазовой отрасли и химической промышленности. Этот вид занимает 75% всего рынка кожухотрубчатых теплообменников. Отличительной особенностью этого вида является то, что теплообменные трубы жестко скреплены с трубными решетками (развальцованы), которые в свою очередь, приварены к внутренней стенке корпуса. В связи с этим исключена возможность взаимных перемещений элементов в распределительной камере.

Для подачи и отвода теплоносителя труб и межтрубного пространства, а также отвода конденсата изделия оборудуются штуцерами или другой трубопроводной арматурой, выходящей наружу теплообменника. Интенсивность теплоотдачи при поперечном перемещении потока выше, поэтому его направляют по зигзагообразной траектории. Для этого устанавливают поперечные перегородки, они не примыкают к внутренней поверхности кожуха, оставляя зазор для перемещения потока. Для сосредоточения потока ближе к пучку труб, специальными пластинами сужают рабочее пространство камеры.

В кожухотрубном теплообменнике с компенсатором на корпусе тепловые удлинения компенсируются продольным сжатием или удлинением гибких вставок и расширителей. Такие аппараты применяются при избыточной деформации компенсатора в пределах 10–15 мм. В такой полужесткой конструкции могут применяться линзовые, сальниковые или сильфонные компенсаторы для компенсации температурных удлинений и перекоса труб.

Более совершенной считается конструкция аппарата с плавающей головкой. Одна из трубных досок крепится жестко, другая решетка свободно перемещается вместе с трубной системой. Плавающей готовкой называют подвижную решетку с крышкой, которой она оснащена. Некоторое удорожание аппарата ввиду увеличения диаметра корпуса и дополнительного днища оправдывается большей надежностью в эксплуатации.

В изделии с U-образными трубами оба конца трубного пучка закреплены на одной трубной решетке, труба изогнута петлей на 180° радиусом 4d или больше. Это позволяет трубам свободно удлиняться в сторону изгиба трубного пучка.

По направлению перемещения среды в аппарате различают одно/многоходовые теплообменники. В одноходовом вещество двигается однократно по кратчайшей траектории от входа к выходу. Наиболее ярким представителем этого вида является водоводяной подогреватель ВВП, применяемый в отопительных системах. Когда лучше применять такой аппарат? Лучше всего там, где не требуется высокая интенсивность процесса теплообмена и где существует небольшая разница между температурой теплоносителя и окружающей среды.

В многоходовых поток перенаправляют с помощью системы продольных и поперечных перегородок в объеме. Оптимальным считается применение теплообменника в тепловых системах с большой скоростью перемещения или низкой теплоотдаче агента. По способу перемещения агента различают прямоточные, противоточные и перекрестноточные изделия.

Для работы теплообменника в агрессивных средах вместо стального пучка труб применяют графитовые или стеклянные трубы, герметизируют корпус сальниками специальных материалов.

Нюансы монтажа и подключения

Теплообменник применяется только в связке и не подразумевает самостоятельного использования. Агрегат во время установки окружают вспомогательным оборудованием, таким как обратные клапаны, контрольно-измерительные устройства в виде термометров и манометров, запорная арматура (ручные заслонки и задвижки), циркуляционные насосы.

Подключение производится по одной из следующих схем:

• одноступенчатый параллельный (независимый) метод;
• двухступенчатый смешанный;
• двухступенчатый последовательный.

В первом случае образуется изрядная экономия полезной площади в зоне монтажа

Ключевое преимущество этого способа – простота исполнения (что важно в условиях ремонта, обслуживания, замены узла). Недостаток методики – отсутствие возможности подогрева холодной рабочей среды

При двухступенчатом смешанном методе температура входящего теплоносителя повышается за счет обратного потока, в результате эффективность связки увеличивается на 35-40%. Но в этом случае для обеспечения горячего водоснабжения придется предусмотреть в системе два теплообменника, что увеличивает расходы на закупку и монтаж оборудования.

Последовательный двухступенчатый способ позволяет увеличить эффективность использования рабочей среды и стабилизировать нагрузку в сети. По сравнению с параллельной схемой здесь затраты на теплоноситель уменьшаются на 50%, на фоне смешанной методики – на 25%. Единственный недостаток решения – невозможность полной автоматизации теплового узла.

Пластинчатый теплообменник, принцип работы которого позволяет включать его в системы самой разной конструкции, может использоваться:

1. На механическом производстве. С применением таких устройств охлаждаются смазочные жидкости, гидравлические и трансмиссионные масла и т. д.
2. В поршневых и турбинных двигателях.
3. В энергетических станциях.
4. В компрессорах.
5. В судоходстве. На судах теплообменники применяют в основном для центрального охлаждения.
6. В легкой промышленности.
7. В машиностроении и металлообработке.
8. В системах отопления и кондиционирования.

Современные пластинчатые теплообменники, устройство и принцип работы которых были во всех подробностях рассмотрены нами в статье, таким образом, можно считать оборудованием надежным, эффективным и удобным в использовании. Ко всему прочему, и стоят такие модели по сравнению с другими разновидностями недорого. Все это делает их применение в разного рода охлаждающих и отопительных системах более чем целесообразным.

Теплообменники с плавающей головкой

На заводах широко применяются теплообменные аппараты с самостоятельной компенсацией термических расширений, которые называют теплообменники с плавающей головкой. Конструктивное отличие в том, что они имеют плав. головку, которая не прикреплена к корпусу аппарата. Такая конструкция позволяет трубному пучку свободно передвигаться при линейном расширении труб, не создавая напряжений и имея возможность свободно деформироваться.

Конструкция теплообменников типа ТП получила наибольшее распространение на НПЗ. Их конструкция дает возможность разобрать аппарат для его очистки от загрязнений.

Типы кожухотрубных теплообменников

Диаметр корпуса кожухотрубчатого теплообменника может составлять от 159 до 3000 мм; длина корпуса колеблется в пределах от 0,1 до нескольких десятков метров. Максимальное давление в системе может достигать 160 кг/см2. В настоящее время самое широкое распространение получили следующие типы теплообменных аппаратов:

• со встроенными трубными решетками. Конструкция таких устройств предусматривает жесткую сцепку всех деталей и узлов, входящих в состав агрегата. Основная область использования эти установок нефтеперерабатывающая и химическая промышленность. Такие теплообменники составляют 75% рыночных предложений. У рассматриваемого типа кожухотрубных теплообменников решетки труб приварены к внутренней поверхности кожуха, а тубы прочно скреплены с решетками. Такая компоновка обеспечивает надежную фиксацию и лишает элементы конструкции возможности свободного перемещения внутри кожуха;
• с температурным компенсатором. Такие кожухотрубные аппараты с помощью продольной деформации или благодаря особым упругим вставкам, расположенных в расширителе возмещают тепловое расширение. Такая конструкция относится к классу полужестких;
• с плавающей головкой. Под плавающей головкой имеется ввиду подвижная трубная решетка. Такая решетка имеет возможность свободного перемещения по системе вместе с крышкой. Аппарат отличается высокой стоимостью, однако этот недостаток полностью компенсируется высокой производительностью и надежностью;
• С U-образной формой труб. В таких конструкциях оба конца трубы привариваются к одной решетке. Радиус изгиба трубы должен быть не менее 4 его диаметров. Такое конструктивное решение позволяет трубам свободно удлиняться;
• С комбинированным наполнением. Конструкция таких аппаратов предусматривает наличие компенсатора. Кроме того, в их состав входит встроенная плавающая головка.

По направлению перемещения теплоносителей, кожухотрубные преобразователи тепловой энергии можно разделить на 3 вида:

• Одноточные.
• Противоточные.
• Перекрестноточные.

Теплообменники могут быть одноходовыми и многоходовыми.

В одноходовых устройствах теплоноситель циркулирует по ограниченному контуру. В качестве примера можно привести водонагреватель ВВП, получивший широкое распространение системах отопления. Такие устройства используются зонах, где интенсивность теплообмена принципиального значения не имеет (температура окружающей среды незначительно отличается от температуры теплоносителя).

Многоходовые устройства имеют поперечные или продольные перегородки, обеспечивающие изменение направления движения теплоносителя. Такие теплообменники применяются на участках, где интенсивность теплообмена особенно важна.

Виды и типы кожухотрубных теплообменников

Классифицируются кожухотрубные теплообменники в зависимости от того, в каком направлении двигается теплоноситель.

Выделяют следующие виды по этому критерию:

• прямоточный;
• противоточный;
• перекресточный.

Количество трубок, находящихся в сердце кожуха, напрямую влияет на то, с какой скоростью будет двигаться вещество, а скорость оказывает непосредственное влияние на коэффициент теплопередачи.

Учитывая данные характеристики, кожухотрубные теплообменники бывают следующих типов:

• c температурным кожуховым компенсатором;
• c неподвижными трубками;
• c плавающей головкой;
• c U-образными трубками.

Модель с U-образными трубками состоит из одной трубной решетки, в которую и вварены данные элементы. Это позволяет округленной части трубки беспрепятственно опираться на поворотные щитки в корпусе, при этом они имеют возможность линейно расширяться, что позволяет их использовать в больших диапазонах температур. Для чистки U-трубок требуется вынимать всю секцию с ними и использовать специальные химические средства.

Преимущества и недостатки

Сегодня кожухотрубные теплообменники пользуются спросом у потребителей и не теряют своих позиций на рынке. Это обусловлено немалым количеством достоинств, которыми обладают эти устройства:

1. Высокая стойкость к гидроударам. Это помогает им легко переносить перепады давления и выдерживать серьезные нагрузки.
2. Не нуждаются в чистой среде. Это значит, что они могут работать с некачественной жидкостью, не прошедшей предварительной очистки, в отличие от множества других видов теплообменников, которые способны работать исключительно в не загрязненных средах.
3. Высокая эффективность.
4. Износостойкость.
5. Долговечность. При должном уходе кожухотрубчатые агрегаты будут работать на протяжении многих лет.
6. Безопасность использования.
7. Ремонтопригодность.
8. Работа в агрессивной среде.

Учитывая вышеизложенные преимущества, можно утверждать об их надежности, высокой эффективности и долговечности.

Кожухотрубные теплообменники в промышленности

Несмотря на большое количество отмеченных преимуществ кожухотрубных теплообменников, данные устройства имеют и ряд недостатков:

• габаритность и значительный вес: для их размещения необходимо помещение значительных размеров, что не всегда является возможным;
• высокая металлоемкость: это является основной причиной их высокой цены.

Преимущества :

• повышенная стойкость к гидроударам, что выгодно отличает устройства от аналогов;
• способность функционировать в условиях, далеких от идеальных, с использованием сильно загрязненных веществ;
• простота эксплуатации, механическая чистка и техническое обслуживание не представляют трудностей для персонала;
• хорошая ремонтопригодность.

Последнее качество особенно ценно, если сравнивать кожухотрубчатый аппарат с пластинчатым. Пластинчатые установки имеют в конструкции сложные прокладки и чаще подвержены засорению ввиду небольшого поперечного сечения проточных каналов. После каждой чистки аппарата уплотнения меняют, что выходит довольно дорого. Форма прокладок кожухотрубных теплообменников более простая, это облегчает замену. По количеству их нужно меньше.

Кроме того, пластинчатые варианты не пригодны к применению в зонах с жесткой водой или там, где не исключены механические частицы. Кожухотрубные изделия не настолько требовательны, они могут работать даже с морской водой и агрессивными жидкостями.

Устройство кожухотрубного теплообменника

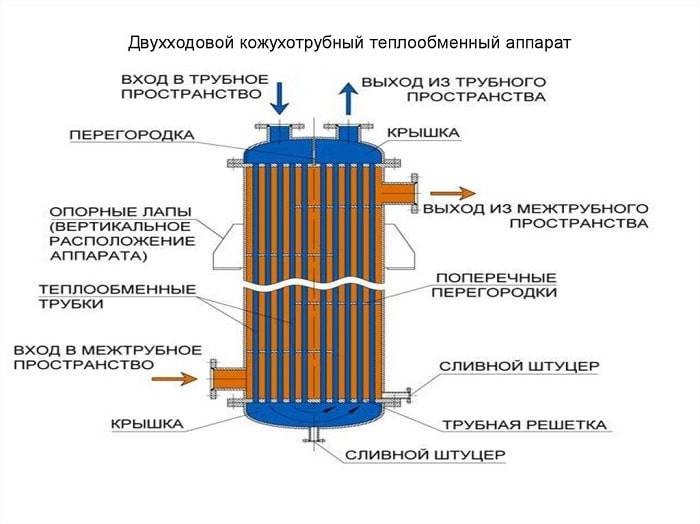

Как мы видим на представленной схеме, кожухотрубный теплообменник состоит из пучка трубок, которые расположены в своей камере и закреплены на доске либо решетке. Кожух – собственно, название всей камеры, сваренной из листа не менее 4 мм (или больше, в зависимости от свойств рабочей среды), в которой находятся мелкие трубки и доска. В качестве материала для доски используют обыкновенно листовую сталь. Между собой трубки соединяются патрубками, имеются также вход и выход в камеру, отвод для конденсата, перегородки.

В зависимости от количества труб и их диаметра, колеблется мощность теплообменника. Так, если передающая тепло поверхность составляет около 9 000 кв. м., мощность теплообменника составит 150 МВт, это пример работы паровой турбины.

Устройство кожухотрубного теплообменника подразумевает соединение сварных труб с доской и крышками, которое может быть разным, равно как и изгиб кожуха (в виде буквы U или W). Ниже представлены типы устройств, наиболее часто встречающиеся на практике.

Еще одной особенностью устройства является расстояние между трубами, которое в 2-3 раза должно превышать их сечение. Благодаря чему коэффициент отдачи тепла является небольшим, и это способствует эффективности всего теплообменника.

Выбор пластинчатых теплообменников по техническим характеристикам

В процессе выбора теплообменника обратите внимание на:

• нужную температуру нагрева жидкости;
• максимальную температуру теплоносителя;
• давление;
• расход теплоносителя;
• необходимый расход нагреваемой жидкости.

Производители выпускают оборудование с различными техническими характеристиками. К примеру, продукция популярного бренда «Альфа Лаваль» имеет следующие параметры.

Специализированное программное обеспечение и услуги специалистов упрощают задачу поиска. Обычно агрегаты конфигурируют для получения на выходе жидкости с температурой 70 °C.

Сферы применения

Надежные и эффективные пластинчатые теплообменники применяют в различных сферах.

1. Нефтедобывающая промышленность. Оборудование используют для охлаждения перерабатываемых энергоресурсов.
2. Системы отопления и ГВС. Установки нагревают подаваемые потребителям жидкости.
3. Машиностроение и металлургия. Оборудование применяют для охлаждения станков и техники.
4. Пищевая промышленность. Теплообменники, к примеру, входят в состав пастеризационных установок.
5. Судостроение. Приборы охлаждают различное оборудование и нагревают морскую воду на кораблях.

Это лишь малая часть сферы применения теплообменников. Оборудование также используют в автомобилестроении, при производстве кислот и щелочей и в других отраслях промышленности.

Преимущества и недостатки кожухотрубных теплообменников

С конструктивной точки зрения, теплообменники такого типа похожи на первые модели, которые выпускались в начале ХХ века. Модернизация этих устройств затронула лишь отдельные элементы, однако, основа так и осталась неизменной. Современные материалы, которые используются для кожухотрубных нагревателей, позволяют улучшить их эксплуатационные свойства.

При производстве теплообменников используются современные материалы, в значительной мере улучшающие качества готовых устройств

Кожухотрубные теплообменники отличаются рядом положительных качеств, что позволяет им по сей день оставаться незаменимыми элементами различных производств:

• резистентность к гидроударам в системе;
• возможность работы с загрязнёнными средами;
• низкие показатели теплоотдачи;
• хорошая эффективность;
• износостойкость;
• ремонтопригодность;
• устойчивость к высокому давлению;
• резистентность к агрессивным химическим веществам;
• безопасность эксплуатации;
• надёжность и долговечность.

Подогреватели такого типа имеют и свои недостатки, среди которых:

• довольно большие габариты;
• высокая стоимость.

Виды теплообменников

Теплообменники бывают различных видов. Их диаметр может составлять от 159 до 3000 мм. Максимальное давление — 160 кг/см2. Длина может колебаться от нескольких десятков до 10 000 мм. Виды агрегатов:

1. Со встроенными решётками, выполненными в виде трубы.
2. Устройство кожухотрубного теплообменника может предусматривать наличие температурного компенсатора.
3. Прибор, оснащённый плавающей головкой.
4. С U-образной формой устройства.
5. Комбинированный. В нём есть компенсатор и встроенная плавающая головка.

В этом видео вы узнаете, как классифицируются теплообменники: Конструкция кожухотрубного теплообменника, в котором есть трубные решётки, имеет жёсткую сцепку всех элементов. Такие аппараты чаще всего используются в нефтяной или химической промышленности. Этот тип устройства занимает примерно три четверти всего рынка. У данного вида трубные решётки привариваются изнутри к стенкам корпуса, а к ним на жёсткой сцепке приделаны теплообменные трубы. Это позволяет избежать каких-либо сдвигов всех составных элементов внутри корпуса.

Устройство с плавающей головкой считается намного совершеннее. Плавающая головка — это специальная подвижная решётка. Она перемещается по всей трубной системе вместе с крышкой. Такой аппарат дороже, но и намного надёжнее.

Существуют теплообменники с одним ходом и многоходовые

У аппарата с U-образной трубной системой два конца привариваются к одной решётке. Угол поворота составляет 180°, а радиус — от 4 диаметров трубы. Благодаря такой конструкции трубы внутри корпуса могут свободно удлиняться.

Существуют одноходовые и многоходовые теплообменники. Выбор зависит от направления перемещения теплоносителя внутри аппарата. В одноходовом наполнитель движется по кратчайшему пути. Самый яркий пример такого типа устройств — это водонагреватель ВВП, который используется в системах отопления. Такой аппарат лучше всего применять в местах, где не нужен высокий показатель теплообмена (разница между температурой окружающей среды и носителем тепла минимальная).

В многоходовых аппаратах присутствуют специальные поперечные перегородки. Они обеспечивают перенаправление потока теплоносителя. Используются там, где необходима большая скорость теплообмена. Также трубчатые аппараты делятся на одноточные, перекрестноточные и противоточные.

Способы обвязки

Теплообменные приборы чаще всего устанавливаются в отдельных помещениях, обслуживающих частные постройки, многоэтажные здания, теплопункты центральных магистралей, промышленные предприятия.

Небольшой вес и габариты оборудования дают возможность производить установку довольно быстро, хотя определенные изделия, которые обладают большой мощностью, нуждаются в сооружении фундамента.

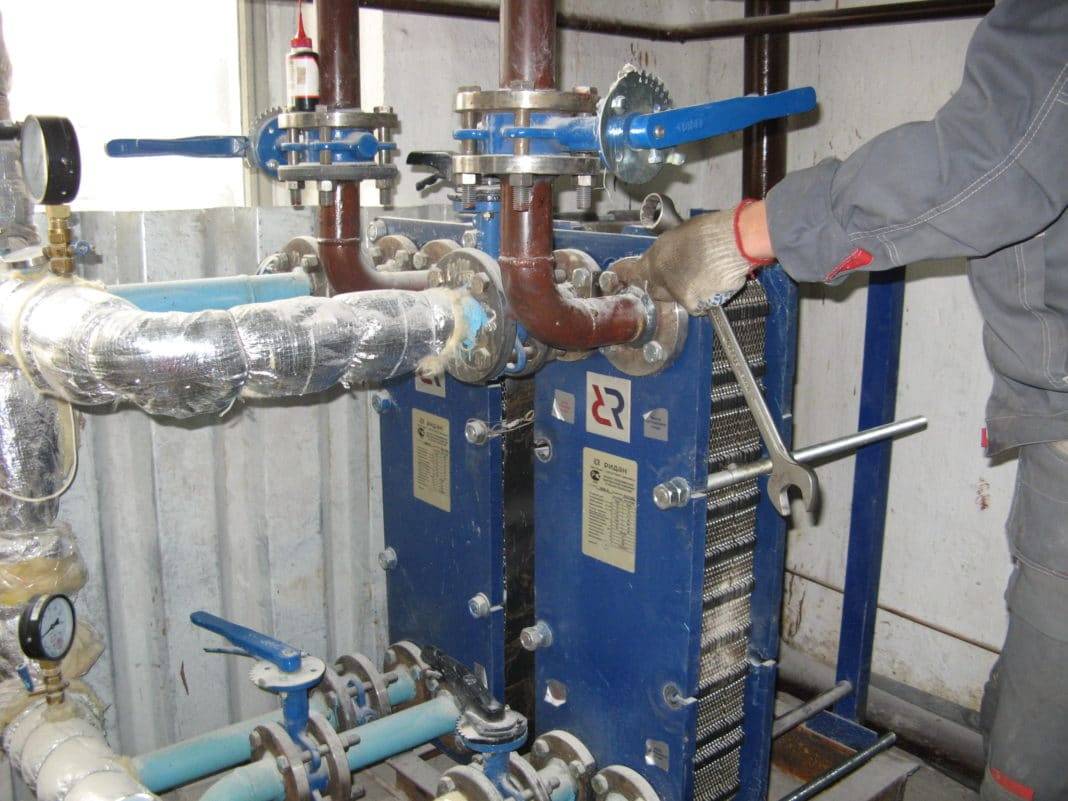

Монтаж и обслуживание теплообменника лучше доверить специалистам

Во время монтирования аппарата нужно соблюдать основное правило: заливка болтов в фундаменте, с помощью которых теплообменник прочно крепится, производится в любом случае. Схема обвязки должна обязательно предусматривать подводку теплоносителя к находящемуся наверху патрубку, а к установленному внизу штуцеру производится подсоединение обратного контура. Подача разогретой жидкости подключается наоборот.

Если в ГВС находится магистраль обратного передвижения воды, то механизм работы и схема несколько меняется. Горячая вода, которая подается по контуру, перемешивается с холодной из водопровода, и только после этого смесь подается в теплообменник. Регулировка температуры на выходе производится с помощью электронного блока, который управляет клапаном входящего теплового носителя.

Чем больше пластин в теплообменнике, тем выше мощность

В двухступенчатой системе можно использовать тепловую энергию обратной магистрали. Это дает возможность рациональней применять имеющееся тепло и снизить чрезмерную нагрузку на котельное оборудование.

В любой из вышеописанных схем обвязки на входе в теплообменник обязан находиться фильтр. С его помощью можно не допустить засорения системы и продлить срок ее эксплуатации.

При всех иных достоинствах пластинчатые теплообменники не опережают старые кожухотрубчатые модели только по одному важному показателю: во время обеспечения значительного расхода пластинчатые устройства недостаточно нагревают теплоноситель. Этот недостаток устраняется расчетом незначительного запаса при выборе количества пластин. Характеристика пластинчатых теплообменников:

Характеристика пластинчатых теплообменников:
