Оценка теплопотерь дома: как правильно проводить тепловизионное обследование

Отчет термографии регистрируется в энергетическом паспорте


Тепловизор можно использовать как полезный инструмент для точного
определения утечек при недостаточном наклоне крыши. Такой осмотр лучше
всего проводить вечером после солнечного дня. Крыша должна быть сухой.
Когда солнце светит на низкий наклон крыши, оно нагревает кровлю и
верхнюю часть слоя изоляции ниже. Как только солнце садится, изоляция
начинает остывать, однако, влажные участки охлаждаются гораздо более
медленными темпами, чем сухие. Вот почему дырявые участки крыши
отображаться как теплые пятна, если смотреть в ночное время. После
выполнения всех работ следует составить энергетический паспорт, в
котором должно быть отмечено:

  • отклонение от норм теплоизоляции;
  • все конструктивные особенности и дефекты (с подробным
    описанием причины и мест локализации);
  • расчетная температура наружного и внутреннего пространства,
    при котором проводилось тепловизионное обследование;
  • энергозатраты всей жилой площади за один отопительный сезон;
  • рекомендации по устранению дефектов потери тепла, на основе
    полученных теплограмм;
  • дата проведения термографического анализа.

Все как в медицинской карте пациента диагностической
амбулатории.

Сферы применения

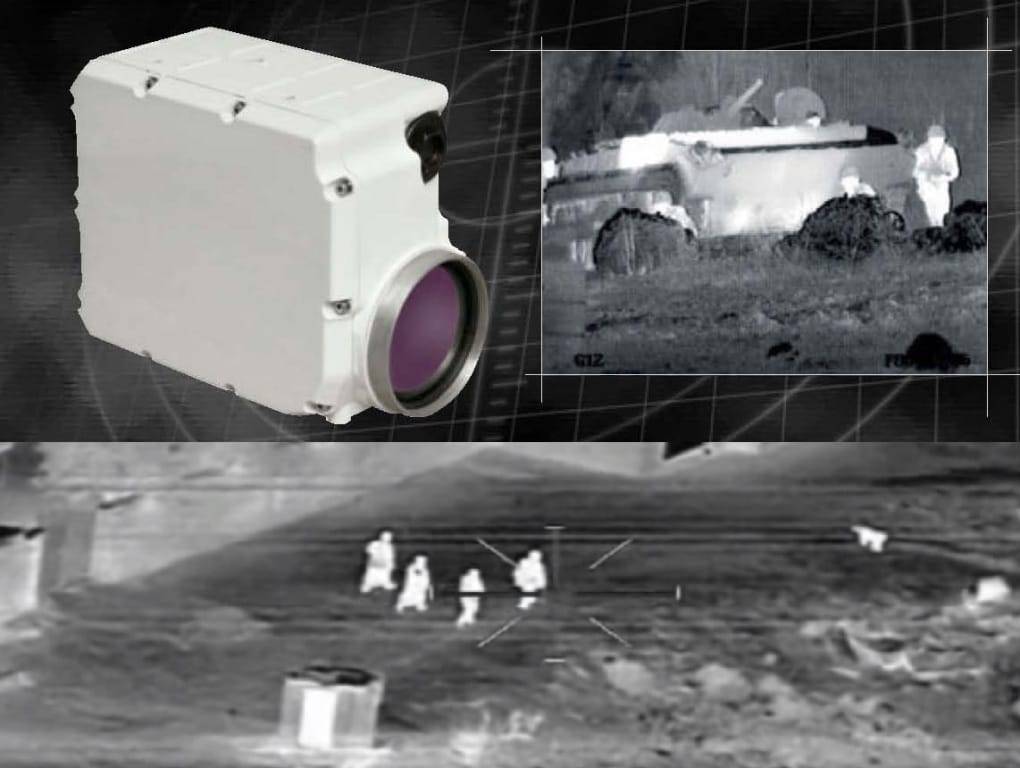

Применение тепловизоров в военном деле

Область применения связана со способностью преобразовывать тепловое излучение в спектр, который воспринимает человеческий глаз, обнаруживать самые незначительные объекты, излучающие электромагнитные волны. Если определить интенсивность излучения, то можно рассчитать температуру исследуемого объекта и предположить, что это. При помощи аппарата определяется разница температур, при отсутствии контакта с объектами, они не реагируют на помехи, не могут быть обнаружены системами слежения, имеют большую дальность действия: от 100 м до 3 км. Эти принципы работы позволяют применять их в самых различных областях.

В военной технике

Новая современная техника поступает сегодня на вооружение, имея в своем арсенале встроенные тепловизорные камеры. Их использование позволяет вести боевые действия в условиях плохой видимости, обнаруживать противника и технику. Помимо этого, устройства устанавливаются на беспилотных самолетах и на технике, управляемой дистанционно.

Возможность «видеть» объекты в ночное время – основной показатель, имеющий значение приборов в военной сфере. Принцип успешной работы аппаратуры заключается в четком обнаружении теплового излучения. Для армии производятся специальные аппараты в виде биноклей, прицелов для оружия, ими оснащаются системы наведения. Они оснащены мощными оптическими механизмами, что увеличивает возможности военных тепловизоров многократно.

В морских приборах

Морской или речной порт является сложным транспортным узлом, и его безопасность может обеспечить только самая совершенная охранная аппаратура. Морские тепловизоры предназначены для обеспечения безопасности водных и прибрежных объектов: портов, причалов, складов, речных вокзалов.

Охота

Тепловизор для охоты – хорошее подспорье для тех, кто увлечен выслеживанием добычи

Использование прибора позволяет отслеживать самого осторожного зверя в любое время суток независимо от погоды и видимости

Обследование зданий

С помощью тепловизорных датчиков есть возможность обследовать любое сооружение, чтобы определить место утечки тепла. Результаты исследования станут весомым аргументом для того чтобы доказать плохое качество теплоизоляции стен. Для коммунальщиков применение тепловизора для обследования зданий – хорошее средство правильно определить проблемные зоны и направить силы на утепление конкретных мест.

Применение тепловизора в медицине

Медицина

Использование тепловизора в медицине производилось еще во времена СССР. Приборы позволяют распознать характер заболевания, а также увидеть инфицированного человека среди здоровых по температуре тела, характерной для той или иной болезни.

Обследование с помощью специальной аппаратуры, реагирующей на электромагнитные волны, помогает обнаружить воспалительный процесс с точностью до микрона и найти область патологии. Использование аппарата позволит определить, болен пациент или здоров, увидеть источник заболевания, поставить диагноз.

Чрезвычайные ситуации и АСР

Пожарные, вооруженные прибором, могут увидеть наиболее безопасный путь выхода из огня, минуя самые горячие участки. Спасатели, вооруженные аппаратом, в самых трудных ситуациях имеют возможность найти человека в зоне плохой видимости.

Помимо перечисленных сфер, где применение измерительной тепловой техники – необходимое условие успешной деятельности, данные приборы используются и в других областях промышленности и в повседневной жизни людей. Поэтому сегодня производится много их разновидностей, и выбор тепловизора зависит только от цели его использования.

Технические характеристики устройства свидетельствуют о том, можно ли использовать его как универсальный или его специализация более узкая. Границы температур, на которые ориентирован прибор – главный критерий при выборе. Чтобы не допустить ошибку при покупке, необходимо учитывать, что температурный диапазон устройства должен быть больше температуры исследуемого объекта как минимум на 25%.

Когда без тепловизора не обойтись

  • строительные дефекты как в частном, так и в многоквартирном строительстве. С их помощью можно провести полноценный энергоаудит здания;
  • появление влаги, например, ещё не проявившуюся течь кровли;
  • причины нарушения в работе теплого пола, отопления и водоснабжения;
  • расположение скрытых коммуникаций;
  • неисправность электропроводки;
  • дефекты систем вентиляции и кондиционирования.
  • Кроме того, некоторые модели тепловизоров можно применять для обнаружения цели во время охоты при недостаточной видимости.

Найти строительные дефекты и провести энергоаудит

Если затраты на отопление подозрительно большие, если батареи горячие, а в доме холодно, вам необходимо провести энергоаудит, то есть понять, куда же уходит тепло. При сканировании строения тепловизором на экране четко видно зоны утечек тепла из дома или проникновения холодного воздуха с улицы. Полученные данные помогут найти и ликвидировать мостики холода. Таким нехитрым способом решается проблема лишних финансовых затрат и формируется комфортный климат в доме.
 Тепловизионное обследование дома
Основные источники теплопотерь — это окна, двери, стыки стен и венцов, но бывают случаи, когда тепловые провалы обнаруживаются в самых неожиданных местах. Причины могут быть самыми разными, например, грызуны нарушили целостность теплоизоляции, или она намокла и потеряла свои рабочие качества. Случается, что при покупке каркасного дома новые хозяева обнаруживают приличные мостики холода из-за неправильно уложенной теплоизоляции или полного её отсутствия в некоторых местах. Вывод напрашивается сам собой: покупаете дом или квартиру – проведите тепловизионное обследование

Это займёт всего несколько минут, но поможет сэкономить массу времени, денег и, что немаловажно, нервов.
 Места теплопотерь не всегда очевидны. Выявить их без тепловизора невозможно

Предотвратить протечку, гниение стропил и пола, образование плесени

Течь кровли или подтопление со стороны соседей сверху не всегда очевидны. Размытые пятна на потолке проявляются, когда вода уже прошла сквозь перекрытия

Но с момента образования течи до момента её обнаружения может пройти немало времени, которое важно использовать грамотно. Тепловизор выявляет влажные области, еще не видимые глазу.Вот так на тепловизоре виден скат кровли, в котором уже образовались протечки
С тепловизором вы точно определите места протечки кровли или замокания перекрытий, тем самым предотвратите порчу имущества, гниение несущей конструкции и разрастание плесени. «Холодные» цвета на теплограммах показывают влажные области потолка и стен
Влага может проникать в помещение снизу — через подвал или подпол. И если эта проблема не обнаружена вовремя, она обернется не просто плесенью на стенах и испорченным микроклиматом помещения. Деревянные перекрытия пола могут прогнить и провалится

Такие проблемы знакомы многим владельцам частных домов с низким фундаментом или с недостаточно вентилируемым подполом. Порча деревянных перекрытий происходит быстро и практически бессимптомно, поэтому особенно важно выявить проблему ещё на начальной стадии. Учитывая стоимость ремонта полов, тепловизор лучше всегда держать под рукой.Черный цвет в углу показывает влажную область на стыке пола и стен

Деревянные перекрытия пола могут прогнить и провалится. Такие проблемы знакомы многим владельцам частных домов с низким фундаментом или с недостаточно вентилируемым подполом

Порча деревянных перекрытий происходит быстро и практически бессимптомно, поэтому особенно важно выявить проблему ещё на начальной стадии. Учитывая стоимость ремонта полов, тепловизор лучше всегда держать под рукой.Черный цвет в углу показывает влажную область на стыке пола и стен

Точно определить место дефекта в работе систем отопления и водоснабжения

Холодные батареи и нарушение работы теплого пола для жителей некоторых регионов нашей страны — беда, недооценить масштаб которой невозможно. Если нет тепловизора, найти источник проблемы достаточно сложно. Если же инструмент имеется, выявить наличие и место образования воздушной пробки или течь водяного тёплого пола не составит труда. Здесь отлично видна воздушная пробка в радиаторе отопления
А когда есть четкое понимание проблемы, устранить её – дело техники. Так же быстро и просто тепловизор обнаружит место течи горячей или холодной воды.
 Результат тепловизионного обследования отопительной системы
Тепловизор можно использовать и для обнаружения скрытых коммуникаций, например, труб подачи воды. Достаточно отрегулировать температуру теплоносителя и просканировать поверхность. Хорошо различимый дефект теплого пола

Этапы тепло анализа

Обследование тепловизором предполагает съемку открытых зон без помех. Поэтому перед вызовом специалистов необходимо обеспечить доступность съемки и устранить возможные препятствия, например, освободить подоконники или убрать загромождения по углам внешней стены

  • Внутренняя съемка. Проводится внутри помещения и позволяет выявить большую часть изъянов – до 85%. При исследовании не пропускается ни одна стена или проем – выборочная съемка не приветствуется. В одном и том же помещении одно окно или дверь могут быть установлены правильно, а другое – с дефектами. Со стенами также может быть разнобой – одна стена сухая, другая влажная.
  • Внешняя съемка. Проводится обследование кровли и фасадов, выявляются дефекты в утеплении стен и изоляции кровли.
  • Сведение результатов.
  • Обработка термограмм на компьютере.
  • Предоставление отчета с перечнем причин появления дефектов и выдачей рекомендаций по их устранению.

Проведение исследования

В среднем продолжительность работы специалиста на объекте составляет 1-3 часа. Для разных сооружений это время может отличаться. Здание обычно анализируется как снаружи, так и внутри. В частных случаях существует и сокращённая процедура. Такое возможно, когда требуется найти конкретную проблему, например утечку в системе водоснабжения или место, где произошло короткое замыкание.

Начинается обследование всегда с одного из главных признаков — погодных условий. Для максимальной точности исследования нужно, чтобы разница температур воздуха на улице и внутри помещения была как можно большей. Обычно хватает отклонения в 15°. Во время всей процедуры помещение не должно поддаваться воздействию солнечных лучей. Остальные правила установлены в ГОСТе Р 54852−2011.

В этом видео вы узнаете подробнее о проведении тепловизионного анализа:

Тепловизионное обследование

Тепловизионное обследование

Энергосбережение — одна из актуальных проблем не только в России, но и во всем мире. За последние десятилетия правила учета потребления электроэнергии и контроля над ним неоднократно подвергались модернизации. Сегодня эти процессы достигли желаемого уровня совершенства.

Тепловизионное обследование зданий принадлежит к числу наиболее передовых методов, позволяющих обнаружить и предотвратить утечки тепла. Именно поэтому тепловизор приобрел небывалую популярность у заинтересованных потребителей: промышленных фирм, автосервисных предприятий, медучреждений, эксплуататоров инженерных сетей, частных лиц.

 Принцип работы прибора

Тепловизор позволяет в дистанционном режиме измерить температурный режим исследуемого объекта. Поверхность, запечатлеваемая на мониторе прибора и в его памяти, напоминает мозаичную картинку. Она складывается из пятен, отличающихся цветами различной интенсивности.

Каждый цвет и степень его насыщенности соотносятся с конкретным температурным показателем. Тепловизионное обследование цена которого вполне оправдывает его качество, дает возможность судить, насколько одни участки объекта холоднее или горячее других.

Термографии ограждающих конструкций отражают распределение цветов и градацию их яркости. На дисплее также отражаются изотермические поверхности и информация о силе связанного с температурой выходного сигнала. Таким образом, прибор дает полное представление о добротности теплоизоляции объекта.

При проведении тепловизионных обследований, нашей компанией используется:

“Тепловизор SAT Hotfind – D ”

         Параметры производимых измерений:

  • диапазон контролируемых температур: – 20° С – +30° С;
  • уровень температурной чувствительности: не ниже 0,5° С;
  • углы полей обзора: от 0,08 рад. до 0,65 рад;
  • количество элементов построчного разложения: не менее 100.

Тепловизионное обследование в Санкт-Петербурге

  1. Подготовительные работы

Перед использованием тепловизора проводится ряд мероприятий, призванных обеспечить качественное обследование объекта. Прежде всего, необходимо достигнуть определенного температурного режима в помещениях исследуемого сооружения. Для этого нужно включить его систему отопления за пару суток до проведения мониторинга. Поддержание температуры на объекте должно быть примерно на уровне 20°С.

Точность тепловизионного обследования достигается благодаря разнице в температурных показателях вне здания и внутри него. Поэтому летом, когда система отопления отключена и эти показатели могут несущественно отличаться, мы рекомендуем специально нагреть помещение либо использовать в комплексе с тепловизионной съемкой проверку дома на воздухопроницаемость (BlowerDoor-тест).

Все текущие работы на объекте, способные изменить его температурный режим, приостанавливаются. Речь идет, в первую очередь, о таких процессах, как регулирование или замена входной двери. Нежелательны и работы, направленные на повышение влажности воздуха.

Полы, потолки, стены, оконные проемы и подоконники в помещении освобождаются от любых предметов. Нужно убрать ковры, снять шторы, вынести картины и цветочные горшки. Все это может частично или даже полностью изолировать исследуемые поверхности от окружающего температурного пространства.

Основные правила наружного тепловизионного обследования дома

Часто строительство ведется с нарушениями проекта, при утеплении стен здания, пропускают момент наличия подвала дома, через который будет усиленная утечка тепла, если не сделать хорошую теплоизоляцию полов

Наиболее часто потери тепла происходят через:

  • стены и крыши зданий;
  • двери и окна;
  • стыки между балками кровли и утеплителя;
  • подвал и чердак.

Чтобы качественно провести тепловизионную съемку, обследование должно производиться утром, когда солнце еще не успело нагреть стену. Необходимо, чтобы обследуемые конструкции были сухими. На наружную тепловизионную съемку сильно влияет погода, поэтому в ветренную или солнечную погоду съемка не проводится. Разница температур внутри здания и снаружи должна быть не менее 15 градусов, поэтому такое обследование проводится в период осень — весна. Летом съемку проводить нежелательно.

Съемка тепловизором происходит дистанционно, конструкции не нарушаются, вмешательство в работу систем и коммуникаций не происходит. За короткое время можно обнаружить существующие щели, трещины и полости в строительных конструкциях.

Тепловизионным обследованием легко можно обнаружить некачественную изоляцию или ее отсутствие. Таким же образом можно найти “мостики холода”— это любое место в конструкции здания, где происходит утечка тепла.

Такие мосты чаще всего возникают в примыканиях кирпичной кладки и бетонных плит или блоков, если неправильно сделали теплоизоляцию фундаментных блоков близко от земли.

Мосты холода можно наблюдать, если видно промерзание стены или плесень. Появление грибка тоже говорит о том, что здесь уходит тепло. Соединение потолка со стеной при некачественной теплоизоляции тоже может быть “мостом холода”.

Часто утечка тепла происходит в соединениях балконных плит со стеной, в соединениях стен зданий и крыши. Если в частном доме и коттедже на чердаках сделана мансарда, то надо тщательно проверять теплоизоляцию крыш.

Требования к организациям, специалистам и оборудованию

Показательная темограмма

Из информации, приведенной в предыдущем разделе, следует простой вывод: измерения, выполненные с нарушением рекомендуемой технологии, не имеют юридической силы, поскольку не гарантируют достоверность полученных результатов.

Ввиду чего, к квалификации специалистов и метрологическому контролю оборудования предъявляются достаточно строгие требования, требующие документального подтверждения.

Так, согласно ПБ 03-372-00 специалист, непосредственно выполняющий осмотр и тепловизионную съемку, должен иметь квалификационный уровень в области неразрушающего теплового контроля не ниже первого, что должно быть подтверждено соответствующим удостоверением.

Техник, выполняющий интерпретацию полученных данных, должен иметь квалификацию не ниже второй категории.

Не менее важна и своевременная метрологическая поверка тепловизоров и вспомогательного оборудования, так как при ошибках в калибровках прибора всего на 1-2 градуса можно получить совершенно противоположные заключения.

Важный момент: если помимо тепловизора для замеров используется вспомогательное оборудование – оно тоже должно быть поверено (контактные термометры, пирометры, гигрометры и др.).

Как правило, соответствие дат метрологических поверок проверяется при выдаче лицензии электротехнической лаборатории или другой экспертной организации, предлагающей услуги тепловизионного обследования.

В тех случаях, когда термографическая диагностика выполняется одновременно с испытаниями электрических сетей, сотрудники, выполняющие съёмку, также должны иметь удостоверение электротехнической безопасности соответствующей категории.

Условия проведения энергоаудита

Обследование можно проводить как с наружной, так и с внутренней стороны объекта.

Снаружи зданий

Аудит проводят при разнице температуры внутри и снаружи отапливаемого помещения в 15 °С и выше. Оптимальное время для обследования помещения тепловизором — зима. На фундаменте и стенах не должно быть снега и слоя инея, которые выступают природными изоляторами и искажают показатели.

Внутри зданий

Тепловой аудит в помещениях проводят в светлое время суток. Для правильных показателей искусственное освещение должно быть выключено. Основная масса тепла уходит из помещений через кровлю. При обследовании домов тепловизионная съемка начинается с мансарды, чердака и углов стен.

Отдельный этап проверки — места оконных стыков и дверных проемов. Герметичность стеклопакетов и монтажной пены внутри швов защищают помещения от мостиков холода.

Зачем это нужно

Обследование помещения или дома при помощи тепловизора нужно для обнаружения «слабых мест», через которые происходят теплопотери. Полученная в итоге общая картина демонстрирует такие участки для последующего проведения на них комплекса работ по утеплению площадей и элементов конструкций.

Данный способ выявляет некачественно проведенные строительные работы, и послужить доказательной базой при предъявлении претензий подрядчикам в судебном порядке. Застройщику также полезно проверить уровень монтажных работ, где видны несовершенства крыши, ограждений, или отопительных систем.

Все преимущества метода особенно ценны до начала эксплуатации площадей, но основная потребность в его проведении возникает только после обнаружения проблемы. Тепловизорная съемка выявит:

  • Скрытые изъяны в строительных конструкциях (полости, щели, намокшие участки);
  • Дефекты теплоизоляции, либо ее отсутствие;
  • Дефекты монтажа дверей и оконных блоков;
  • Участки с плохой гидроизоляцией (с высокой влажностью конструкций);
  • Локализацию образования конденсата с высокой вероятностью поражения плесенью;
  • Мостики холода;
  • Неправильную работу вентиляционной системы (незначительный или чрезмерный воздухообмен);
  • Нарушения системы отопления (воздушные пробки, утечка теплоносителя, забитые шлаком участки, нарушения циркуляции);
  • Состояние электрической проводки (места перегрева);
  • Аварии систем подачи воды и канализации (не герметичность стыков, порывы).

Некоторые заказчики с целью минимизации расходов просят обследовать объект без составления отчета. При этом будет выдана только термограмма требуемых поверхностей без выводов и формулировки проблем. Без должного опыта не все могут правильно разобраться в полученных данных.

Мобильный тепловизор для смартфона — на сколько реальны показания

Использовать специальный модуль тепловизора для смартфонов — просто гениальное решение. Это небольшой прибор, который вставляется в разъём и с помощью особого программного обеспечения позволяет превратить обычный смартфон в полноценный тепловизор. По сути, сам модуль содержит всего лишь детектор и аппаратно обеспечение, которое фиксирует тепловую картинку. А специальное программное обеспечение уже показывает эту картинку пользователю.

Тепловизор для смартфона на Android

Небольшой компактный модуль обладает неплохими характеристиками

Модуль тепловизора для смартфона на Андроид внешне выглядит как компактная веб-камера. Она имеет штекер стандарта micro-USB с помощью которого и соединяется с телефоном или планшетом. Наиболее популярным брендом в этой отрасли можно назвать Seek Thermal. Разбег цен на модули довольно большой. В разных регионах и магазинах можно встретить стоимость от 18000 до 22000 рублей. При этом модуль обладает весьма заманчивыми характеристиками, сравнимыми с полноценными тепловизорами. Диапазон температур составляет от -40ºС до 330ºС. Разрешение детектора — 320 на 240 точек. Гаджет позволяет использовать различные цветовые схемы, от градаций серого до полноцветного изображения.

Тепловизор для смартфона на Android

Тепловизор для смартфона на базе iOS

Так выглядит модуль от Flir для iPhone

Уже упомянутая нами компания Seek Thermal производит тепловизоры и для продукции Apple. Но для разнообразия мы посмотрим другую марку — Flir и их продукт — Flir One Gen 3. Стоимость прибора составляет примерно 20000 рублей. Внешне аппарат горазд крупней по своим габаритам, чем изделия от Seek Thermal. Внутри него имеется как детектор температуры, так и отдельная простая камера.

Измерять температуру тепловизор может в диапазоне -20ºС до 120ºС. Точность измерения довольно высокая — 0,1ºС. Разрешение теплового детектора составляет 80 на 60 точек, что несравненно мало. Зато разрешение, способное отобразится на экране имеет уже 1440 на 1080 точек. По заявлениям разработчиков на одном заряде батареи прибор может протянуть до 1 часа.

Тепловизор для смартфона на базе iOS

Анализ влажности

Не все проблемы выявляет термограмма помещения. Например, образование конденсата и плесени говорит о дефектах воздухопроницаемости. Наличие подобных изъянов проявляет сканирование на влажность. Те участки, по которым тепловизор показал наличие тепловых аномалий, должны быть подвержены анализу при помощи сканера влажности с высокой чувствительности

Особенно важно сканировать на влажность деревянные конструкции, при обнаружении избытка влаги необходимы незамедлительные ремонтные работы. Сканирование на влажность необходимо и перед изоляционными работами

Использование паронепроницаемых слоев способствует «консервации» конденсата.

Чтобы жилье было надежным и безопасным, необходимо убедиться в его полной готовности к переменам температур. Комфорт в холодное время, экономия затрат на отопление, своевременное устранение дефектов напрямую зависят от тепловизионной диагностики. Таким образом, Тепловизионное обследование квартиры и частного дома становится сегодня насущной необходимостью.
